含氟废液资源化制备氟化钠的工艺研究

doi:10.19964/j.issn.1006-4990.2023-0353

摘要/Abstract

摘要：

萤石资源的短缺导致氟类资源紧张，为缓解氟资源的压力，需充分提高氟资源的有效利用率。以含氟化铵或氢氟酸废水为原料，采用沉淀法将含氟废液中的游离氟资源化制备氟化钠，研究了制备过程中反应时间、温度、pH和钠盐对氟化钠产品品质的影响，探究了反应后滤液的回用次数及效果。研究结果表明：氟化铵废液在反应时间为120 min、反应温度为85 ℃的条件下，氟离子与氯化钠中钠离子的物质的量比为1∶1反应时，制备的氟化钠品质最佳（98.30%），产率为67.92%，反应后滤液除氟后蒸发，氯化铵的含氮质量分数为24.47%，达到农业用氯化铵合格品要求；含氢氟酸废液通过中和法加氢氧化钠调节pH至6，制备的氟化钠的质量分数为98.15%，且滤液至少能回用5次。该研究实现了不同成分的含氟废液均可资源化制备氟化钠的工艺流程，极大程度减少了氟资源的浪费，使氟资源得到充分有效的利用。

关键词: 氟化钠, 氟化铵废液, 氢氟酸废液, 资源化

Abstract:

The shortage of fluorite resources leads to the shortage of fluorine resources.In order to relieve the pressure of fluorine resources，it is necessary to fully improve the effective utilization rate of fluorine resources.The free fluorine in the waste liquid containing fluorine was recycled to prepare sodium fluoride by precipitation method with ammonium fluoride or hydrofluoric acid waste water as raw materials.The effects of reaction time，temperature，pH，and sodium salts on the quality of sodium fluoride products during the preparation process were studied，and the reuse frequency and effect of the filtrate after the reaction were explored.The results showed that when the reaction time of ammonium fluoride waste liquid was 120 min，the reaction temperature was 85 ℃ and the molar ratio of fluoride ions to sodium ions in sodium chloride was 1∶1，the quality of prepared sodium fluoride was best（98.30%） and the yield was 67.92%.After the reaction，the filtrate was evaporated after defluorination，and the nitrogen content of ammonium chloride reached 24.47%，which was met the requirements of agricultural ammonium chloride qualified products.The pH of the waste liquid containing hydrofluoric acid was adjusted to 6 by neutralization and sodium hydroxide.The mass fraction of sodium fluoride was 98.15%，and the filtrate could be reused at least 5 times.The process of preparing sodium fluoride from waste liquid containing fluorine with different components was realized in this work，which greatly reduced the waste of fluorine resources and made the fluorine resources fully and effectively utilized.

Key words: sodium fluoride, ammonium fluoride wastewater, hydrofluoric acid wastewater, reclamation

中图分类号:

TQ124.3

邓国平, 伍勇, 段利中, 任至, 吴莉鑫. 含氟废液资源化制备氟化钠的工艺研究[J]. 无机盐工业, 2024, 56(6): 133-138.

DENG Guoping, WU Yong, DUAN Lizhong, REN Zhi, WU Lixin. Research on process of preparing sodium fluoride from waste liquid containing fluorine as resource[J]. Inorganic Chemicals Industry, 2024, 56(6): 133-138.

图/表 8

表1

表2

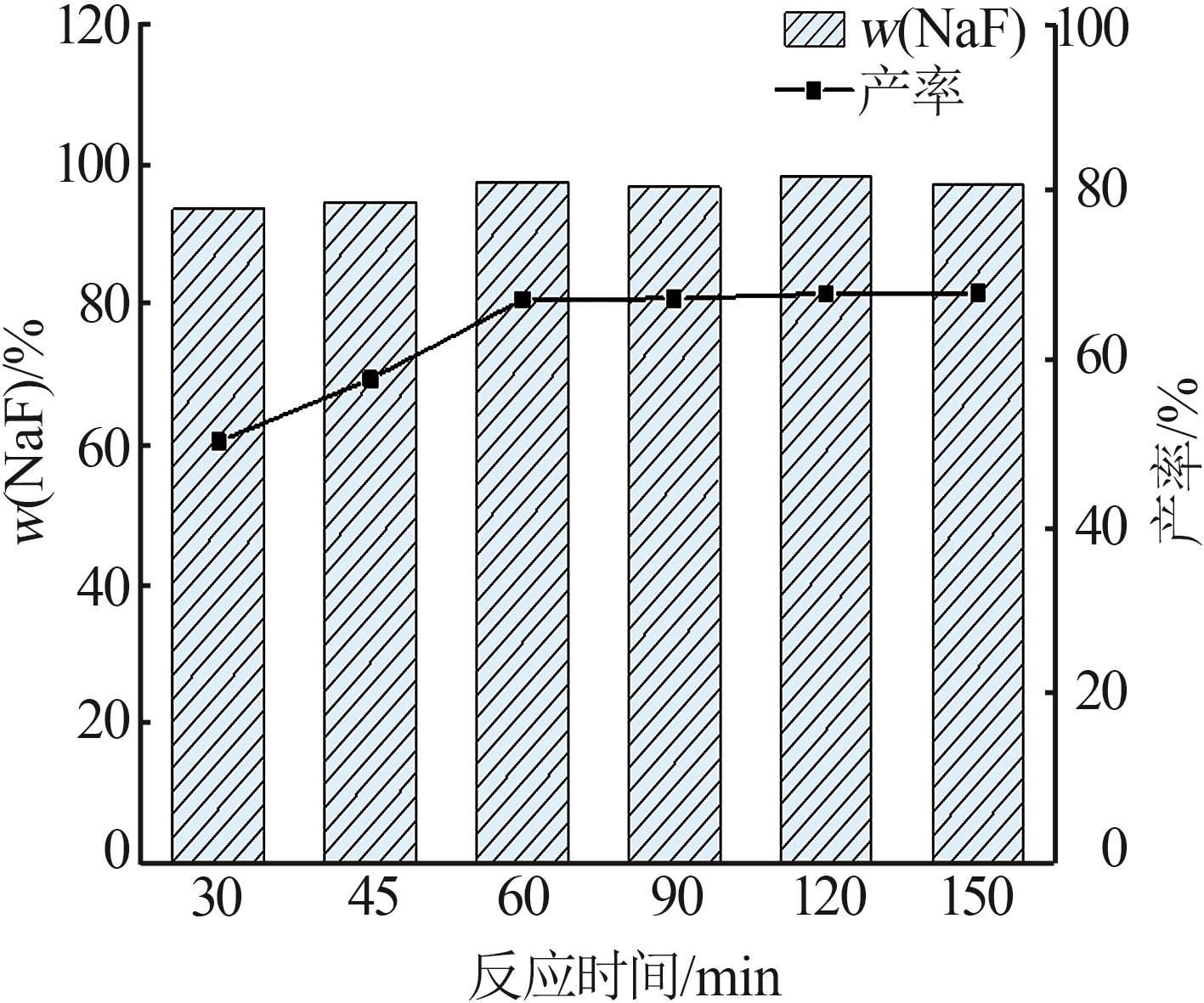

图1

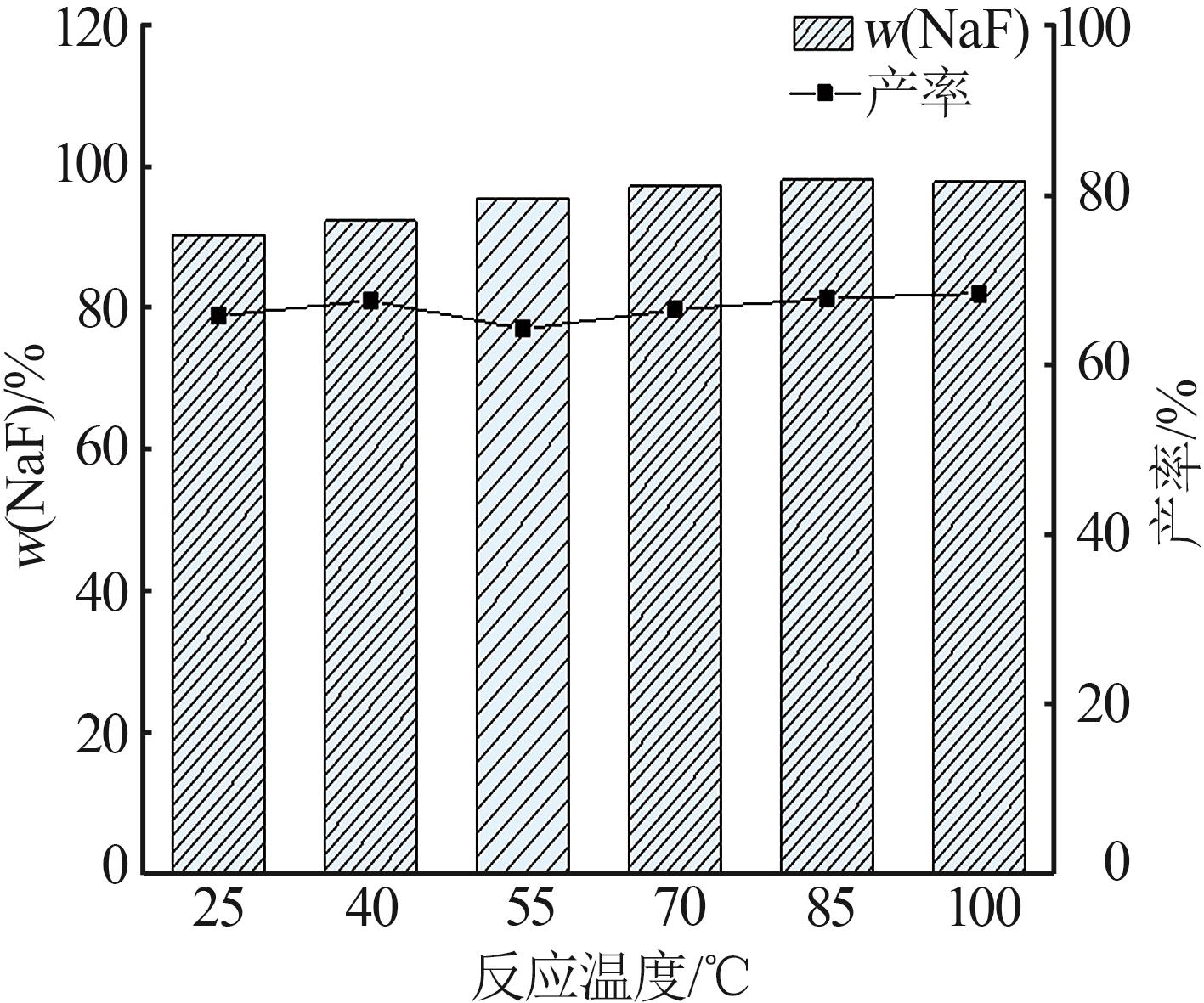

图2

表3

表4

表5

表6

参考文献 17

1	YOU Shaowei， CAO Shaotao， MO Chunyang，et al.Synthesis of high purity calcium fluoride from fluoride-containing wastewat-er［J］.Chemical Engineering Journal，2023，453：139733.
2	WU Shouyan， WANG Yajing， IQBAL M，et al.Challenges of fluoride pollution in environment：Mechanisms and pathological significance of toxicity：A review［J］.Environmental Pollution，2022，304：119241.
3	李育彪，杨旭.我国萤石资源及选矿技术进展［J］.矿产保护与利用，2022，42（2）：49-58.
	LI Yubiao， YANG Xu.Overview of fluorite resources and processing technology in China［J］.Conservation and Utilization of Mineral Resources，2022，42（2）：49-58.
4	杨勇，陈海洋，李煜坤，等.无水氟化氢和氟化铝工艺研发及工业应用进展［J］.无机盐工业，2023，55（9）：17-25，120.
	YANG Yong， CHEN Haiyang， LI Yukun，et al.Progress of process development and industrial application for anhydrous hydrogen fluoride and aluminum fluoride［J］.Inorganic Chemicals Industry，2023，55（9）：17-25，120.
5	蔡志明.电子厂含磷含氟废水处理工艺设计与应用［J］.中国高新科技，2021（10）：136-137.
	CAI Zhiming.Design and application of phosphorus and fluoride wastewater treatment process in electronic factory［J］.China High and New Technology，2021（10）：136-137.
6	段利中，苏贝贝，范相虎，等.电子行业含氟废液资源化的研究进展与展望［J］.广州化工，2022，50（19）：23-25.
	DUAN Lizhong， SU Beibei， FAN Xianghu，et al.Research progress and prospects of recycling fluorine-containing waste liquid in electronics industry［J］.Guangzhou Chemical Industry，2022，50（19）：23-25.
7	张小东，赵飞燕，王永旺，等.废水除氟技术研究现状［J］.无机盐工业，2019，51（12）：6-9，19.
	ZHANG Xiaodong， ZHAO Feiyan， WANG Yongwang，et al.Research status of wastewater defluoridation technology［J］.Inorganic Chemicals Industry，2019，51（12）：6-9，19.
8	刘亮强，冯永山.含氟废水处理工艺综述［J］.铜业工程，2022（2）：92-95，100.
	LIU Liangqiang， FENG Yongshan.Overview of fluorine-containing wastewater treatment process［J］.Copper Engineering，2022（2）：92-95，100.
9	吕智爽，蔡梦阳，杜春霖.利用生产氢氟酸的废酸制备氟化钠的研究［J］.辽宁化工，2020，49（4）：367-369，373.
	Zhishuang LÜ， CAI Mengyang， DU Chunlin.Study on the preparation of sodium fluoride with the waste liquid of hydrofluoric acid production［J］.Liaoning Chemical Industry，2020，49（4）：367-369，373.
10	万志鹏.含氟废水处理技术研究进展［J］.云南化工，2019，46（5）：24-25.
	WAN Zhipeng.Research progress on treatment of fluorine-containing sewage［J］.Yunnan Chemical Technology，2019，46（5）：24-25.
11	ZENG Guisheng， LING Bo， LI Zhongjun，et al.Fluorine removal and calcium fluoride recovery from rare-earth smelting wastewater using fluidized bed crystallization process［J］.Journal of Hazardous Materials，2019，373：313-320.
12	李凯华，晏乃强，徐亚玲，等.玻璃减薄蚀刻液中氟硅酸的选择性脱除方法［J］.环境工程学报，2014，8（3）：1079-1085.
	LI Kaihua， YAN Naiqiang， XU Yaling，et al.Method of selective removal of fluosilicic acid from used glass thinning solution［J］.Chinese Journal of Environmental Engineering，2014，8（3）：1079-1085.
13	晁夫奎.高浓度含氟工业废水综合处理及资源化利用研究［D］.徐州：中国矿业大学，2020.
	CHAO Fukui.Study on the comprehensive treatment and resource utilization of industrial wastewater with high concentration of fluorine［D］.Xuzhou：China University of Mining and Technology，2020.
14	温爱鹏.工业级氟硅酸钠制备白炭黑与氟化钠的新工艺研究［D］.南昌：南昌大学，2016.
	WEN Aipeng.Study on the new preparation technology of silica and sodium fluoride from industrial grade sodium hexafluorosilicate［D］.Nanchang：Nanchang University，2016.
15	于波，任桐，都兴红，等.含氟废水处理工艺研究［J］.中国资源综合利用，2020，38（11）：192-195.
	YU Bo， REN Tong， DU Xinghong，et al.Study on the treatment process of fluorine-containing wastewater［J］.China Resources Comprehensive Utilization，2020，38（11）：192-195.
16	张方.我国萤石资源与氟化工产业发展形势分析［J］.化学工业，2008，26（7）：6-9.
	ZHANG Fang.Fluorite resource and the development of China fluorine chemical industry［J］.Chemical Industry，2008，26（7）：6-9.
17	韩朝应，石秀明.氟硅酸钠制氟化钠联产氢氟酸的工艺研究［J］.硫磷设计与粉体工程，2019（2）：16-19，5.
	HAN Chaoying， SHI Xiuming.Process study for production of sodium fluoride and hydrofluoric acid from sodium fluorosilica-te［J］.Sulphur Phosphorus & Bulk Materials Handling Related Engineering，2019（2）：16-19，5.

等级	化学成分的质量分数/%
等级	NaF	SiO₂	碳酸盐（CO₃^2-）	硫酸盐（SO₄^2-）	酸度（HF）	水中不溶物	H₂O
一级	≥98	≤0.5	≤0.37	≤0.3	≤0.1	≤0.7	≤0.5
二级	≥95	≤1.0	≤0.74	≤0.5	≤0.1	≤3	≤1.0
三级	≥84		≤1.49	≤2.0	≤0.1	≤10	≤1.5

原料	w（氟化钠）/%	氟化钠产率/%	w（硫酸根）/%	w（碳酸根）/%
氯化钠+氟废液	98.30	67.92	≤0.01	≤0.01
硫酸钠+氟废液	88.42	51.51	10.21	≤0.01
碳酸钠+氟废液	90.36	71.33	≤0.01	4.55

处理方法	w（N）/%	w（Na）/%	w（F）/%
GB/T 2946—2018《氯化铵》农业用标准（合格品）	≥23.5	≤1.6	—
1^#	21.38	9.71	8.19
2^#	22.84	5.82	5.06
3^#	25.65	2.57	2.38
4^#	24.47	1.02	0.25
5^#	24.15	0.19	0.10

反应pH	w（氟化钠）/%	w［游离酸（HF）］/%	产率/%
3	75.88	22.35	30.52
4	88.92	10.53	53.82
5	95.23	4.82	72.73
6	98.15	0.06	80.31
7	93.85	0.03	83.45
8	91.32	0.01	84.29
9	88.42	0.01	84.79

样品	回用率/%	m（氟化钠）/g	w（NaF）/%	w（游离酸）/%	w（水不溶物）/%	氟利用率/%
氟化钠	66.45	32.82	97.66	0.017	0.30	85.29
氟化钠-回用1	66.77	34.54	97.53	0.024	0.22	89.64
氟化钠-回用2	63.31	34.81	97.88	0.008 4	0.21	90.66
氟化钠-回用3	68.58	35.22	98.35	0.004 2	0.25	92.17
氟化钠-回用4	65.36	33.94	96.53	0.008 0	0.05	87.18
氟化钠-回用5	62.96	34.56	95.58	0.007 9	0.08	87.90
氟化钠-蒸发		8.39	96.73	0.58	0.07

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
