循环流化床粉煤灰酸溶提锂过程中反应机理的研究

doi:10.19964/j.issn.1006-4990.2024-0227

摘要/Abstract

摘要：

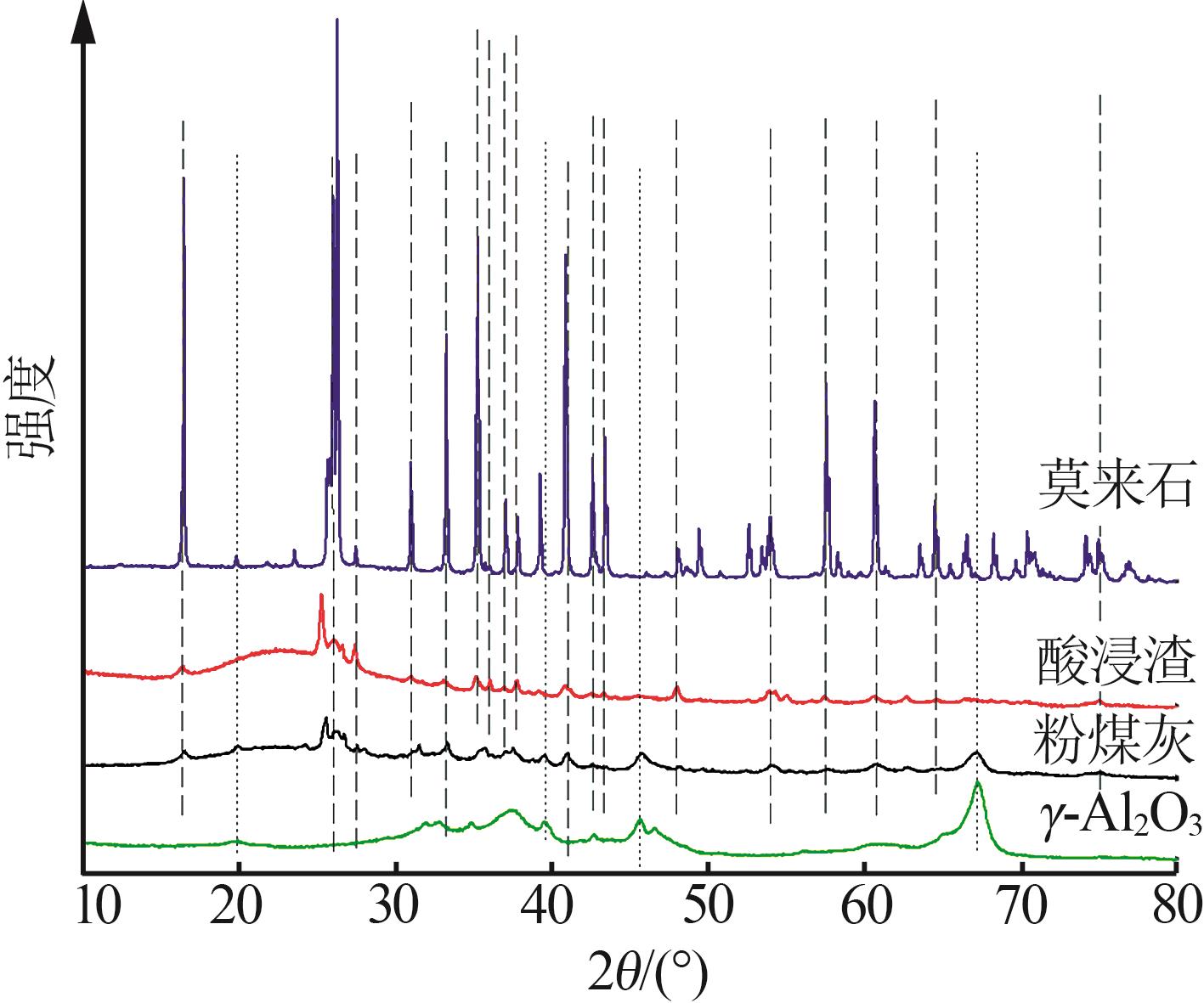

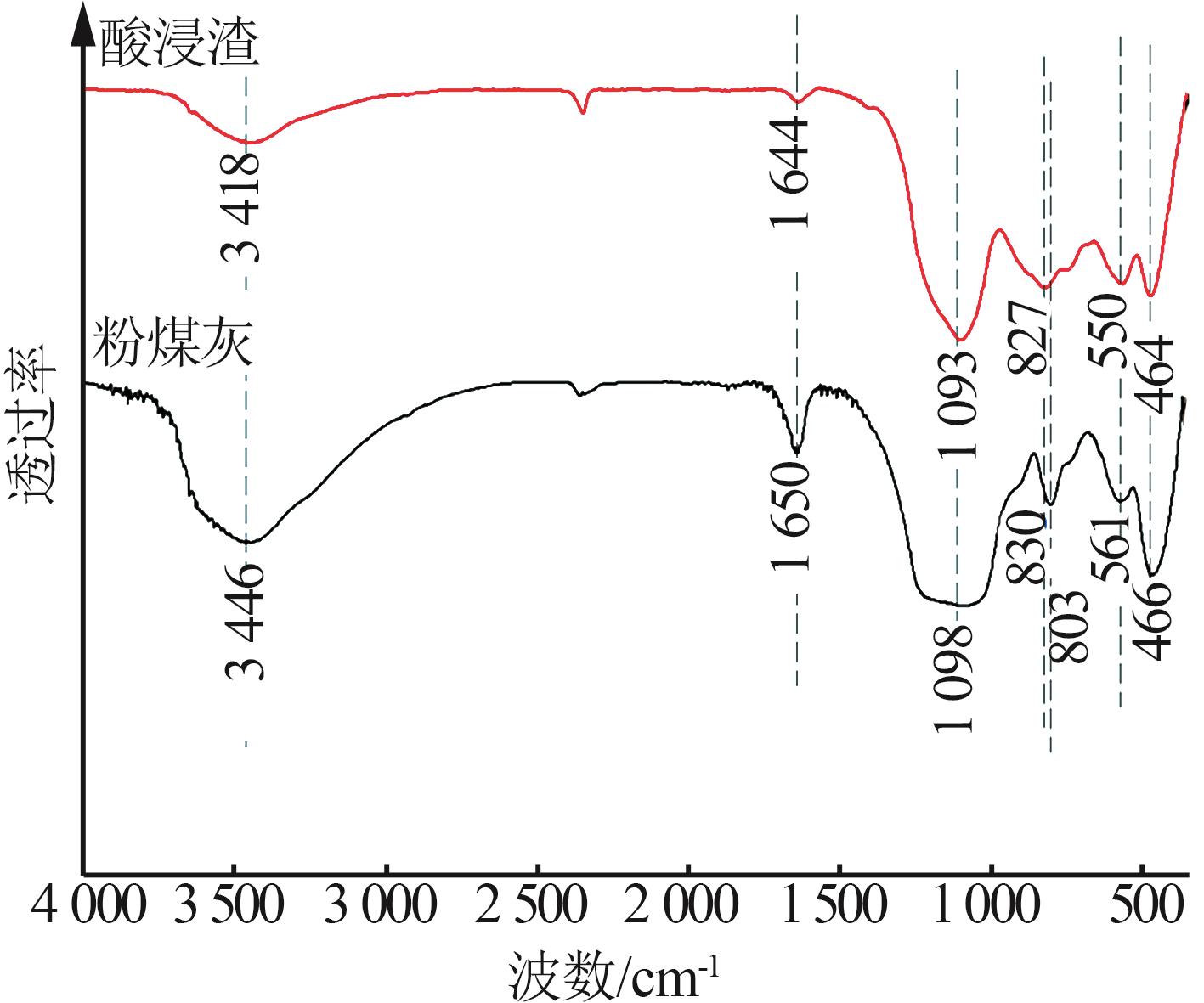

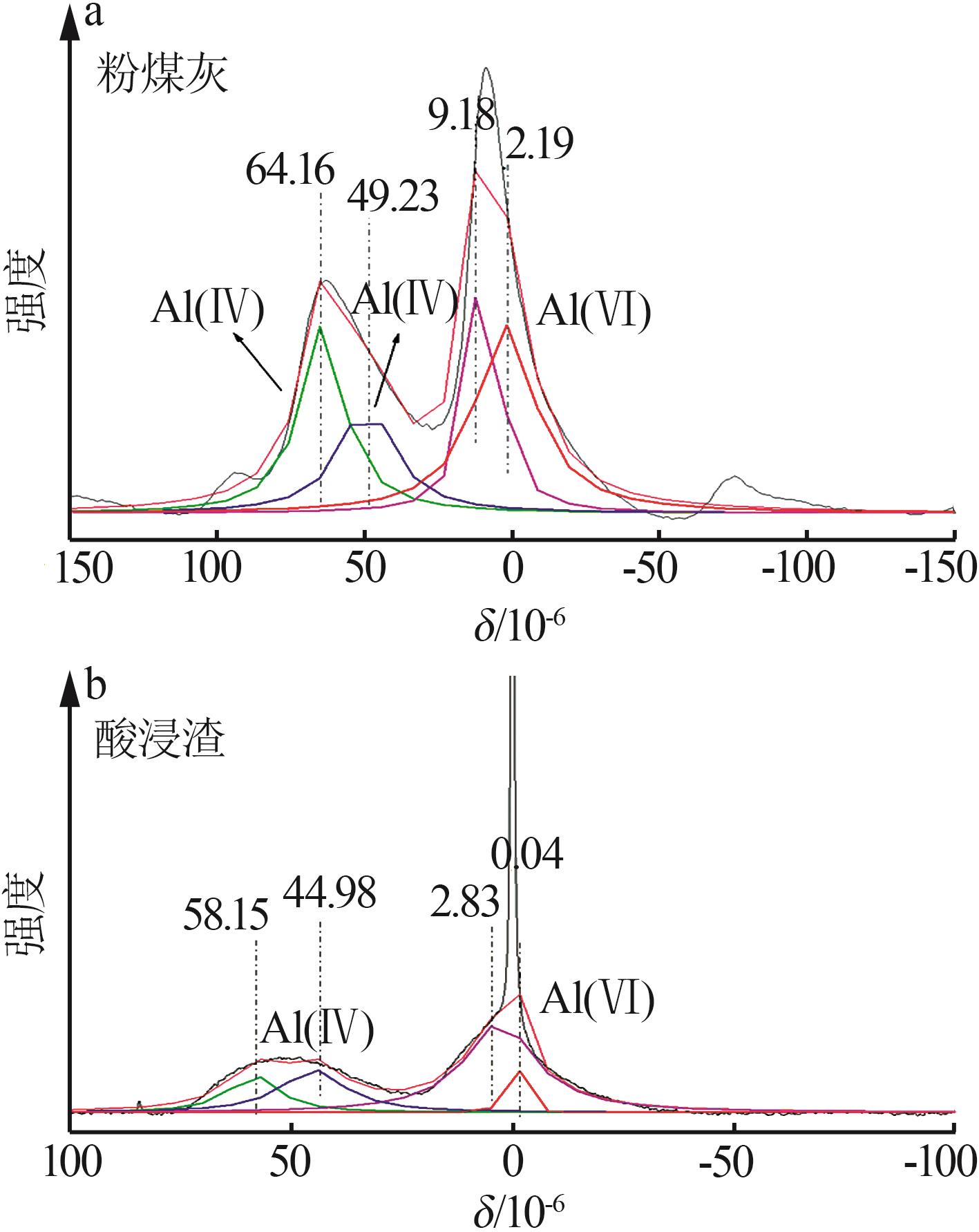

准格尔地区的煤中含有锂元素，煤经过电厂燃烧发电后锂元素在烟道灰中二次富集，其中锂含量为290~500 g/t，极具提取价值。以循环流化床粉煤灰为研究对象，利用盐酸高压浸出锂元素，探索盐酸浸出过程中粉煤灰中锂离子的反应机制。实验结果表明，反应温度为160 ℃、时间为1 h、酸灰物质的量比为0.9、搅拌速率为240 r/min时，锂溶出效果最好，溶出率为87.31%。XRD分析结果证实：粉煤灰主要物相为无定型硅铝酸盐、γ-Al₂O₃、莫来石及少量的方石英；盐酸浸出过程中无定型硅铝酸盐和γ-Al₂O₃物相会发生溶解，而剩余盐酸浸出渣主要成分为无定型二氧化硅和莫来石。FT-IR和²⁷Al NMR谱图分析结果证实：在盐酸浸出过程中粉煤灰中无定型硅铝酸盐化学键Al—O—Si发生断裂，主要归因于化学键中四配位Al（Ⅳ）与六配位Al（Ⅵ）溶解，造成三维网络结构发生破坏，进而释放了网络结构中的锂离子；与此同时，粉煤灰中γ-Al₂O₃物相中锂元素也在盐酸浸出过程中发生溶解进入溶液。

关键词: 粉煤灰, 盐酸, 反应机理, 提锂

Abstract:

The coal contains lithium element in zhungeer area，which is enriched in fly ash after being burned in power plants. The lithium content accounts for 290~500 g/t，which has great extraction value.In this paper，the lithium element was leached using hydrochloric acid solution from circulating fluidized bed fly ash，and the reaction mechanism of lithium ions in hydrochloric acid solution was explored in detail.The experimental results showed that the best lithium extraction rate was achieved about 87.31%，when the reaction temperature was 160 ℃，the reaction time was 1 h，the acid ash molar ratio was 0.9，and the stirring speed was 240 r/min.The XRD analysis results testified that the main phases of fly ash were amorphous aluminosilicate，γ-Al₂O₃，mullite，and a small amount of quartz.During the hydrochloric acid leaching process，amorphous aluminosilicate and γ-Al₂O₃ phases were dissolved，while the hydrochloric acid leaching residue was mainly composed of amorphous silica and mullite. The analysis results of FT-IR and ²⁷Al NMR spectra confirmed that the chemical bond Al—O—Si of amorphous aluminosilicate in fly ash was broken，which was attributed to the dissolution of four coordinated Al（Ⅳ）and six coordinated Al（Ⅵ）in the chemical bond，causing damage to the three-dimensional network structure and releasing lithium ions in the network structure. Meanwhile，the lithium element in the γ-Al₂O₃ phase of fly ash was also dissolved into the solution during the hydrochloric acid leaching process.

Key words: fly ash（CFB）, hydrochloric acid, reaction mechanism, lithium extraction

中图分类号:

TQ131.11

李超, 王丽萍, 高桂梅, 张云峰, 洪雨, 刘大锐, 许立军, 崔永杰. 循环流化床粉煤灰酸溶提锂过程中反应机理的研究[J]. 无机盐工业, 2025, 57(3): 101-107.

LI Chao, WANG Liping, GAO Guimei, ZHANG Yunfeng, HONG Yu, LIU Darui, XU Lijun, CUI Yongjie. Study on reaction mechanism of acid leaching lithium from circulating fluidized bed fly ash[J]. Inorganic Chemicals Industry, 2025, 57(3): 101-107.

图/表 9

表1

图1

表2

表3

图2

图3

图4

图5

表4

参考文献 29

1	SUN Yuzhuang， ZHAO Cunliang， ZHANG Jianya，et al.Concentrations of valuable elements of the coals from the pingshuo mining district，Ningwu coalfield，Northern China［J］.Energy Exploration & Exploitation，2013，31（5）：727-744.
2	SUN Yuzhuang， ZHAO Cunliang， WANG Jinxi，et al. Li distribution and mode of occurrences in Li-bearing CoalSeam 9 from pingshuo mining district，ningwu coalfield，northern China［J］.Energy Education Science and Technology Part A：Energy Science and Research，2013，31（1）：47-58.
3	SUN Yuzhuang， ZHAO Cunliang， LI Yanheng，et al.Further information of the associated Li deposits in the No.6 coal seam at jungar coalfield，inner mongolia，northern China［J］.Acta Geologica Sinica-nEnglish Edition，2013，87（4）：1097-1108.
4	代世峰，任德贻，李生盛，等.华北地台晚古生代煤中微量元素及As的分布［J］.中国矿业大学学报，2003，32（2）：111-114.
	DAI Shifeng， REN Deyi， LI Shengsheng，et al.Concentrations of minor elements and regional distribution of arsenic in Late Paleozoic coals from North China platform［J］.Journal of China University of Mining & Technology，2003，32（2）：111-114.
5	李超，王丽萍，郭昭华，等.粉煤灰中锂提取技术研究进展［J］.有色金属（冶炼部分），2018（4）：46-50.
	LI Chao， WANG Liping， GUO Zhaohua，et al.Research progress on lithium extraction technology from fly ash［J］.Nonferrous Metals（Extractive Metallurgy），2018（4）：46-50.
6	刘大锐，许立军，李世春，等.粉煤灰中战略金属锂的回收研究进展［J］.无机盐工业，2023，55（1）：56-63.
	LIU Darui， XU Lijun， LI Shichun，et al.Research progress of recovery of strategic metal lithium from fly ash［J］.Inorganic Chemicals Industry，2023，55（1）：56-63.
7	冯文丽，吕学斌，熊健，等.粉煤灰高附加值利用研究进展［J］.无机盐工业，2021，53（4）：25-31.
	FENG Wenli， Xuebin LÜ， XIONG Jian，et al.Research progress of high added value utilization of coal fly ash［J］.Inorganic Chemicals Industry，2021，53（4）：25-31.
8	胡朋朋.高铝粉煤灰中锂的赋存状态及预脱硅过程浸出规律研究［D］.北京：中国科学院大学（中国科学院过程工程研究所），2018.
	HU Pengpeng.Study on the occurrence state of lithium in high alumina fly ash and the leaching law during pre-desilication［D］.Beijing：Institute of Process Engineering，Chinese Academy of Sciences，2018.
9	李少鹏，孙振华，李会泉，等.一种从粉煤灰中提锂的方法：中国，105692659B［P］.2017-07-21.
10	LIU Dongfan， SUN Shuying， YU Jianguo.A new high-efficiency process for Li⁺ recovery from solutions based on LiMn₂O₄/λ-MnO₂ materials［J］.Chemical Engineering Journal，2019，377：119825.
11	XUE Feng， WANG Boyang， CHEN Minmin，et al.Fe₃O₄-doped lithium ion-sieves for lithium adsorption and magnetic separati-on［J］.Separation and Purification Technology，2019，228：115750.
12	冯明.溶剂萃取法从粉煤灰盐酸浸出液提取锂的研究［D］.太原：山西大学，2019.
	FENG Ming.Study on extraction of lithium from hydrochloric acid leaching solution of fly ash by solvent extraction［D］.Taiyuan：Shanxi University，2019.
13	崔莉，曹丽琼，李恩泽，等.一种从酸性体系中萃取锂离子的方法：中国，109355502B［P］.2020-09-29.
14	刘伟峰，闫光，刘旭光，等.一种基于电控离子交换制备锂离子印迹膜的方法：中国，110124631A［P］.2019-08-16.
15	HUANG Yan， WANG Rui.An efficient lithium ion imprinted adsorbent using multi-wall carbon nanotubes as support to recover lithium from water［J］.Journal of Cleaner Production，2018，205：201-209.
16	李超，苗家兵，王丽萍，等.蒸发母液中锂的提取实验研究［J］.化工进展，2022，41（S1）：637-642.
	LI Chao， MIAO Jiabing， WANG Liping，et al.Experimental study on extraction of lithium from evaporation mother liquor［J］.Chemical Industry and Engineering Progress，2022，41（S1）：637-642.
17	李快，栗照帅，董庭轩，等.湿法磁选对粉煤灰中铁和重金属元素的分布影响研究［J］.无机盐工业，2024，56（4）：98-104，150.
	LI Kuai， LI Zhaoshuai， DONG Tingxuan，et al.Study on effect of wet magnetic separation on distribution of Fe and heavy metal in fly ash［J］.Inorganic Chemicals Industry，2024，56（4）：98-104，150.
18	窦魁洲.循环流化床（CFB）粉煤灰提铝酸溶渣制备赛隆复相材料［D］. 长春：吉林大学，2020.
	DOU Kuizhou. Preparation of SiAlON multiphase materials from circulating fluidized bed（CFB） fly ash alumina extracted acid slag［D］.Changchun：Jilin University，2020.
19	龚本根.粉煤灰及其利用过程中微量元素迁移转化规律和环境影响研究［D］.武汉：华中科技大学，2018.
	GONG Bengen.Study on migration and transformation law and environmental impact of trace elements in fly ash and its utilization［D］.Wuhan：Huazhong University of Science and Technology，2018.
20	李超，王丽萍.粉煤灰提铝残渣碱浸过程中氧化硅的溶出行为［J］.轻金属，2022（5）：8-12.
	LI Chao， WANG Liping.Dissolution behavior of silicon oxide during alkali leaching of aluminum residue from fly ash［J］.Light Metals，2022（5）：8-12.
21	曹德光，苏达根，杨占印，等.偏高岭石的微观结构与键合反应能力［J］.矿物学报，2004，24（4）：366-372.
	CAO Deguang， SU Dagen， YANG Zhanyin，et al.Study of the microstructure of metakaolinite with IR，TG，SEM，XRD methods［J］.Acta Mineralogica Sinica，2004，24（4）：366-372.
22	柯昌君，江盼，吴维舟.粉煤灰蒸压活性的红外光谱研究［J］.武汉理工大学学报，2009，31（7）：35-39.
	KE Changjun， JIANG Pan， WU Weizhou.Research on autoclaved reactivity of fly ash by infrared spectrum［J］.Journal of Wuhan University of Technology，2009，31（7）：35-39.
23	单雪媛.粉煤灰中有价元素分布规律及浸出行为研究［D］.太原：山西大学，2019.
	SHAN Xueyuan.Study on distribution and leaching behavior of valuable elements in fly ash［D］.Taiyuan：Shanxi University，2019.
24	匡敬忠，黄哲誉，马强，等.偏高岭石碱溶合成方钠石相变过程及吸附特性［J］.材料导报，2018，32（22）：3853-3861.
	KUANG Jingzhong， HUANG Zheyu， MA Qiang，et al.Phase transformation process and adsorption characteristics of sodalite synthesis by metakaolinite alkaline leaching［J］.Materials Review，2018，32（22）：3853-3861.
25	王先龙，邹公伟，毕树平. ²⁷Al核磁共振波谱法测定环境生物样品中铝研究进展［J］.无机化学学报，2000，16（4）：548-560.
	WANG Xianlong， ZOU Gongwei， BI Shuping.Advances in determination of aluminum in environmental and biological materials by ²⁷Al nuclear magnetic resonance spectroscopy［J］.Chinese Journal of Inorganic Chemistry，2000，16（4）：548-560.
26	张境，任伊锦，雍晓静，等.羟基聚合铝溶液的²⁷Al核磁（NMR）研究进展［J］.中国无机分析化学，2013，3（1）：17-23.
	ZHANG Jing， REN Yijin， YONG Xiaojing，et al.Progress of ²⁷Al NMR studies on hydroxyl polyaluminum solution［J］.Chinese Journal of Inorganic Analytical Chemistry，2013，3（1）：17-23.
27	MASSIOT D， DION P， ALCOVER J F，et al. ²⁷Al and ²⁹Si MAS NMR study of kaolinite thermal decomposition by controlled rate thermal analysis［J］.Journal of the American Ceramic Society，1995，78（11）：2940-2944.
28	ALLOUCHE L， GERARDIN C， LOISEAU T，et al. A30：Agiant aluminum polycation［J］.Angewandte Chemie International Edition，2000，112（3）：521-524.
29	魏存弟，杨殿范，李益，等.煅烧温度对高岭石相转变过程及Si、Al活性的影响［J］.矿物学报，2005，25（3）：197-202.
	WEI Cundi， YANG Dianfan， LI Yi，et al.Influence of temperature on hpase transformation of calcined kaolinite and Si，Al activity［J］.Acta Mineralogica Sinica，2005，25（3）：197-202.

水平	因素
水平	溶出温度（A）/℃	溶出时间（B）/h	酸灰比（C）	搅拌速率（D）/（r·min^-1）
1	130	1.0	0.6	120
2	140	1.5	0.7	240
3	150	2.0	0.8	360
4	160	2.5	0.9	480

样品	w（SiO₂）	w（Al₂O₃）	w（Fe₂O₃）	w（CaO）	w（MgO）	w（K₂O）	w（Na₂O）	w（MnO）	w（TiO₂）	w（V₂O₅）	w（Li₂O）
粉煤灰	36.080	51.800	1.970	2.370	0.170	0.380	1.350	0.010	2.150	0.040	0.088
酸浸渣	68.460	12.980	0.280	0.470	0.230	0.190	0.030	—	3.980	0.010	0.019

实验号	列号				锂溶出率/ %
实验号	A	B	C	D	锂溶出率/ %
1	1	1	1	1	24.31
2	1	2	2	2	41.38
3	1	3	3	3	57.00
4	1	4	4	4	70.89
5	2	1	2	3	53.72
6	2	2	1	4	41.33
7	2	3	4	1	81.05
8	2	4	3	2	70.08
9	3	1	3	4	69.42
10	3	2	4	3	84.70
11	3	3	1	2	56.55
12	3	4	2	1	60.12
13	4	1	4	2	87.31
14	4	2	3	1	78.40
15	4	3	2	4	75.24
16	4	4	1	3	65.65
