黑磷制备工艺研究进展

doi:10.19964/j.issn.1006-4990.2024-0319

摘要/Abstract

摘要：

近年来，黑磷（BP）作为一种概念上全新的二维层状材料，由于其独特的结构及优秀的物化性质，如比表面积大、各向异性高、光吸收宽、载流子迁移率高等，在半导体、电化学、太阳能电池、光催化、阻燃、生物医学等领域有着良好的发展潜力。由于黑磷的高成本限制了其进一步发展和应用，研究黑磷制备工艺成为了当下热点。对黑磷制备工艺进行了系统的综述，首先介绍了黑磷的物化性质及应用领域；其次介绍了黑磷的制备方法，包括高压法、机械球磨法、溶剂热法、铋熔化法、汞回流法、化学气相传输法（CVT）等；着重介绍了CVT的优化过程及机理研究；最后总结归纳了不同制备工艺的优缺点，并展望了其未来发展方向。

关键词: 黑磷, 二维材料, 制备工艺, 化学气相传输法, 机理研究

Abstract:

In recent years，as a conceptually new two-dimensional layered material，black phosphorus（BP） has good development potential in semiconductor，electrochemistry，solar cells，photocatalysis，flame retardant，biomedicine and other fields owing to its unique structure and excellent physicochemical properties，such as large specific surface area，high anisotropy，wide light absorption，high carrier mobility.Due to the high cost of black phosphorus，further advancement and application of this material have been hindered，thereby making the research on its synthesis processes become a focus topic.The preparation processes of black phosphorus were reviewed.Firstly，the physicochemical properties of black phosphorus and its application fields were introduced.Subsequently，various synthesis methods were outlined，encompassing high-pressure methods，mechanical ball milling，solvothermal synthesis，bismuth melting process，mercury reflux method，and chemical vapor transport（CVT） method，etc.Particular emphasis was placed on the optimization procedures and mechanism related to CVT.The advantages and disadvantages of each preparation technique were summarized and the future development direction was prospected.

Key words: black phosphorus, two dimensional materials, preparation process, chemical vapor transfer method, mechanism research

中图分类号:

TQ126.3

李永翔, 刘晨曦, 李云东, 马航, 梅连平, 党辉, 孙智, 万邦隆. 黑磷制备工艺研究进展[J]. 无机盐工业, 2025, 57(3): 18-29.

LI Yongxiang, LIU Chenxi, LI Yundong, MA Hang, MEI Lianping, DANG Hui, SUN Zhi, WAN Banglong. Research progress of preparation technology of black phosphorus[J]. Inorganic Chemicals Industry, 2025, 57(3): 18-29.

图/表 13

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

表1

参考文献 77

1	韩鹏.黑磷的制备改性及其复合材料在锂离子电池中的应用［D］.武汉：华中科技大学，2022.
	HAN Peng.Preparation and modification of black phosphorus and application of its composite materials in lithium ion batteries［D］.Wuhan：Huazhong University of Science and Technology，2022.
2	PANG Jinbo， BACHMATIUK A， YIN Yin，et al.Applications of phosphorene and black phosphorus in energy conversion and storage devices［J］.Advanced Energy Materials，2018，8（8）：1702093.
3	ZHAO Minghao， CASIRAGHI C， PARVEZ K.Electrochemical exfoliation of 2D materials beyond graphene［J］.Chemical Society Reviews，2024，53（6）：3036-3064.
4	YANG Bingchao， WAN Bensong， ZHOU Qionghua，et al.Te-doped black phosphorus field-effect transistors［J］.Advanced Materials，2016，28（42）：9408-9415.
5	HUANG Zemin， XUE Weiran， CUI Xuemei，et al.Significant differences in the electrochemical activity of black phosphorus anodes prepared under different atmospheres［J］.Chemical Communications，2023，59（10）：1349-1352.
6	XING Chao， ZHANG Juhui， JING Jiayi，et al.Preparations，properties and applications of low-dimensional black phosphorus［J］.Chemical Engineering Journal，2019，370：120-135.
7	蒋冲，李耳士，魏节敏，等.黑磷的特性、制备与应用研究进展［J］.电子元件与材料，2019，38（9）：13-21.
	JIANG Chong， LI Ershi， WEI Jiemin，et al.Progress in characteristics，preparation and application of black phosphorus［J］.Electronic Components and Materials，2019，38（9）：13-21.
8	杜文祥.黑磷纳米片与量子点的制备及其阻燃和光热应用研究［D］.合肥：中国科学技术大学，2023.
	DU Wenxiang.Preparation of black phosphorus nanosheets and quantum dots and their flame retardant and photothermal applications［D］.Hefei：University of Science and Technology of China，2023.
9	LIU Han， NEAL A T， ZHU Zhen，et al.Phosphorene：An unexplored 2D semiconductor with a high hole mobility［J］.ACS Nano，2014，8（4）：4033-4041.
10	GUO Gencai， WANG Da， WEI Xiaolin，et al.First-principles study of phosphorene and graphene heterostructure as anode materials for rechargeable Li batteries［J］.The Journal of Physical Chemistry Letters，2015，6（24）：5002-5008.
11	XU Yijun， SHI Zhe， SHI Xinyao，et al.Recent progress in black phosphorus and black-phosphorus-analogue materials：Properties，synthesis and applications［J］.Nanoscale，2019，11（31）：14491-14527.
12	LI Bisheng， LAI Cui， ZENG Guangming，et al.Black phosphorus，a rising star 2D nanomaterial in the post-graphene era：Synthesis，properties，modifications，and photocatalysis applications［J］.Small，2019，15（8）：e1804565.
13	LI Kuilong， ANG K W， LV Youming，et al.Effects of Al₂O₃ capping layers on the thermal properties of thin black phosphorus［J］.Applied Physics Letters，2016，109（26）：261901.
14	CASTELLANOS-GOMEZ A， VICARELLI L， PRADA E，et al.Isolation and characterization of few-layer black phosphorus［J］.
15	曹福臣，袁振东.黑磷的发现及其制备和应用发展史［J］.化学通报，2021，84（2）：185-191.
	CAO Fuchen， YUAN Zhendong.The discovery，preparation and application history of black phosphorus［J］.Chemistry，2021，84（2）：185-191.
16	LI Likai， YU Yijun， YE GUO jun，et al.Black phosphorus field-effect transistors［J］.Nature Nanotechnology，2014，9（5）：372-377.
17	彭麦菊.醇化黑磷的制备及其发光性能研究［D］.贵阳：贵州民族大学，2022.
	PENG Maiju.Preparation and luminescence properties of black phosphorus［D］.Guiyang：Guizhou Minzu University，2022.
18	CORDING L， LIU Jiawei， TAN Junyou，et al.Highly anisotropic spin transport in ultrathin black phosphorus［J］.Nature Materials，2024，23（4）：479-485.
19	GUO Zhinan， CHEN Si， WANG Zhongzheng，et al.Metal-ion-modified black phosphorus with enhanced stability and transistor performance［J］.Advanced Materials，2017，29（42）：1703811.
20	JIA Jingyuan， JANG S K， LAI Shen，et al.Plasma-treated thickness-controlled two-dimensional black phosphorus and its electronic transport properties［J］.ACS Nano，2015，9（9）：8729-8736.
21	LI Minsi， LI Weihan， HU Yongfeng，et al.New insights into the high-performance black phosphorus anode for lithium-ion batteries［J］.Advanced Materials，2021，33（35）：e2101259.
22	JIN Hongchang， XIN Sen， CHUANG Chenghao，et al.Black phosphorus composites with engineered interfaces for high-rate high-capacity lithium storage［J］.Science，2020，370（6513）：192-197.
23	CAO Yu， ZHANG Shaojie， ZHANG Baoshan，et al.Local electric field promoted kinetics and interfacial stability of a phosphorus anode with ionic covalent organic frameworks［J］.Advanced Materials，2023，35（3）：2208514.
24	MEI Jun， LIAO Ting， SUN Ziqi.Opportunities and challenges of black phosphorus for electrocatalysis and rechargeable batteri-es［J］.Advanced Sustainable Systems，2022，6（12）：2200301.
25	AN Dong， FU Jianye， XIE Zhongjian，et al.Progress in the therapeutic applications of polymer-decorated black phosphorus and black phosphorus analog nanomaterials in biomedicine［J］.Journal of Materials Chemistry.B，2020，8（32）：7076-7120.
26	JIANG Xiaowen， JIN Hui， GUI Rijun.Visual bio-detection and versatile bio-imaging of zinc-ion-coordinated black phosphorus quantum dots with improved stability and bright fluorescence［J］.Biosensors and Bioelectronics，2020，165：112390.
27	SUN Caixia， WEN Ling， ZENG Jianfeng，et al.One-pot solventless preparation of PEGylated black phosphorus nanoparticles for photoacoustic imaging and photothermal therapy of cancer［J］.Biomaterials，2016，91：81-89.
28	WANG Jiahui， ZHANG Shuai， MA Shufang，et al.Silver nanoparticle-modified black phosphorus for photocatalytic properties［J］.ACS Applied Nano Materials，2024，7（6）：6178-6184.
29	ZHANG Xiaoni， DENG Jiujun， YAN Jia，et al.Cryo-mediated liquid-phase exfoliated 2D BP coupled with 2D C₃N₄ to photodegradate organic pollutants and simultaneously generate hydrogen［J］.Applied Surface Science，2019，490：117-123.
30	SHAO Lianyi， SUN Hongming， MIAO Licheng，et al.Facile preparation of NH₂-functionalized black phosphorene for the electrocatalytic hydrogen evolution reaction［J］.Journal of Materials Chemistry A，2018，6（6）：2494-2499.
31	刘畅，段尊斌，汪建南，等.新型无机磷基阻燃剂的研究进展［J］.无机盐工业，2022，54（11）：8-17.
	LIU Chang， DUAN Zunbin， WANG Jiannan，et al.Research progress on new inorganic phosphorus-based flame retardants［J］.Inorganic Chemicals Industry，2022，54（11）：8-17.
32	YIN Sihao， REN Xinlin， ZHENG Ruizhi，et al.Improving fire safety and mechanical properties of waterborne polyurethane by montmorillonite-passivated black phosphorus［J］.Chemical Engineering Journal，2023，464：142683.
33	CAI Wei， WANG Bibo， WANG Xin，et al.Recent progress in two-dimensional nanomaterials following graphene for improving fire safety of polymer（nano）composites［J］.Chinese Journal of Polymer Science，2021，39（8）：935-956.
34	QIU Shuilai， HOU Yanbei， ZHOU Xia，et al.Light stabilizer and diazo passivation of black phosphorus nanosheets：Covalent functionalization endows air stability and flame retadancy enhancements［J］.Chemical Engineering Journal，2021，425：131532.
35	FAVRON A， GAUFRÈS E， FOSSARD F，et al.Photooxidation and quantum confinement effects in exfoliated black phosphor-us［J］.Nature Materials，2015，14（8）：826-832.
36	LI Qiang， ZHOU Qionghua， SHI Li，et al.Recent advances in oxidation and degradation mechanisms of ultrathin 2D materials under ambient conditions and their passivation strategies［J］.Journal of Materials Chemistry A，2019，7（9）：4291-4312.
37	杨环环，喻彬璐，王佳宏，等.二维黑磷的制备、表面功能化与光电催化［J］.无机盐工业，2021，53（5）：13-20.
	YANG Huanhuan， YU Binlu， WANG Jiahong，et al.Preparation，surface functionalization and photoelectrocatalysis of two-dimensional black phosphorus［J］.Inorganic Chemicals Industry，2021，53（5）：13-20.
38	许倩.黑磷的CVT法制备机理、表面改性及其与炭材料复合的电催化性能研究［D］.徐州：中国矿业大学，2021.
	XU Qian.CVT preparation mechanism and surface modification of black phosphorus and electrocatalytic eerformance of it compounded with carbon materials［D］.Xuzhou：China University of Mining and Technology，2021.
39	卢晓敏，李雪梅，刘岚君，等.黑磷的液相法制备研究进展［J］.无机盐工业，2022，54（3）：31-37.
	LU Xiaomin， LI Xuemei， LIU Lanjun，et al.Research progress in preparation of black phosphorus by liquid phase method［J］.Inorganic Chemicals Industry，2022，54（3）：31-37.
40	蒋运才，李雪梅，吴兆贤，等.黑磷的制备及储能应用研究进展［J］.无机盐工业，2021，53（6）：59-71.
	JIANG Yuncai， LI Xuemei， WU Zhaoxian，et al.Research progress on preparation and application in energy storage of black phosphorus［J］.Inorganic Chemicals Industry，2021，53（6）：59-71.
41	BRIDGMAN P W.Two new modifications of phosphorus［J］.Journal of the American Chemical Society，1914，36：1344-1363.
42	JACOBS R B.Phosphorus at high temperatures and pressures［J］. 1937，5（12）：945-953.
43	SHIROTANI I.Growth of large single crystals of black phosphorus at high pressures and temperatures，and its electrical properties［J］.Molecular Crystals and Liquid Crystals，1982，86（1）：203-211.
44	SHIROTANI I， TSUJI K， IMAI M，et al.Phase transitions in black phosphorus at low temperature and high pressure［J］.Physics Letters A，1990，144（2）：102-104.
45	DAHBI M， YABUUCHI N， FUKUNISHI M，et al.Black phosphorus as a high-capacity，high-capability negative electrode for sodium-ion batteries：Investigation of the electrode/electrolyte interface［J］.Chemistry of Materials，2016，28（6）：1625-1635.
46	KREBS H， WEITZ H， WORMS K H.Über die struktur und eigenschaften der halbmetalle.Ⅷ.die katalytische darstellung des schwarzen phosphors［J］.Zeitschrift Für Anorganische und Allgemeine Chemie，1955，280（1/2/3）：119-133.
47	BROWN A， RUNDQVIST S.Refinement of the crystal structure of black phosphorus［J］.Acta Crystallographica，1965，19（4）：684-685.
48	MARUYAMA Y， SUZUKI S， KOBAYASHI K，et al.Synthesis and some properties of black phosphorus single crystals［J］.Physica B+C，1981，105（1/2/3）：99-102.
49	SUGAI S， SHIROTANI I.Raman and infrared reflection spectroscopy in black phosphorus［J］.Solid State Communications，1985，53（9）：753-755.
50	BABA M， IZUMIDA F， TAKEDA Y，et al.Preparation of black phosphorus single crystals by a completely closed bismuth-flux method and their crystal morphology［J］.Japanese Journal of Applied Physics，1989，28（6）：1019.
51	HAN Ying， RONG Xiaolong， YINGANG XUE M W，et al.Progress in the preparation，application，and recycling of black phosphorus［J］.Chemosphere，2023，311：137161.
52	PARK C M， SOHN H J.Black phosphorus and its composite for lithium rechargeable batteries［J］.Advanced Materials，2007，19（18）：2465-2468.
53	NAGAO M， HAYASHI A， TATSUMISAGO M.All-solid-state lithium secondary batteries with high capacity using black phosphorus negative electrode［J］.Journal of Power Sources，2011，196（16）：6902-6905.
54	张丹丹，袁振洲，张国庆，等.黑磷的制备及表征研究［J］.化学学报，2018，76（7）：537-542.
	ZHANG Dandan， YUAN Zhenzhou， ZHANG Guoqing，et al.Preparation and characterization of black phosphorus［J］.Acta Chimica Sinica，2018，76（7）：537-542.
55	DENG Kaiwen， LI Xiang， FENG Xiaming，et al.High-energy ball milling-induced facile preparation and controllable surface oxidation of black phosphorus for improving fire safety of epoxy resin via synergistic effect［J］.Journal of Materials Research and Technology，2024，29：2339-2349.
56	SHIN H， ZHANG Jianyu， LU Wei.Material structure and chemical bond effect on the electrochemical performance of black phosphorus-graphite composite anodes［J］.Electrochimica Acta，2019，309：264-273.
57	ZHOU Fengchen， OUYANG Liuzhang， ZENG Meiqin，et al.Growth mechanism of black phosphorus synthesized by different ball milling techniques［J］.Journal of Alloys and Compounds，2019，784：339-346.
58	ZHANG Xiao， XIE Haiming， LIU Zhengdong，et al.Black phosphorus quantum dots［J］.Angewandte chemie international edition，2015，54（12）：3653-3657.
59	秦莉莉，刘锋净，尚冰冰.尺寸与含氧量对黑磷量子点发光性能的影响［J］.山东化工，2023，52（21）：6-9.
	QIN Lili， LIU Fengjing， SHANG Bingbing.The effects of size and oxygen content on fluorescent properties of black phosphorus quantum dots［J］.Shandong Chemical Industry，2023，52（21）：6-9.
60	SHUTT R R C， RAMIREDDY T， STYLIANIDIS E，et al.Synthesis of black phosphorene quantum dots from red phosphorus［J］.Chemistry：A European Journal，2023，29（55）：2301232.
61	WANG Dongya， LUO Fei， LU Min，et al.Chemical vapor transport reactions for synthesizing layered materials and their 2D counterparts［J］.Small，2019，15（40）：1804404.
62	LANGE S， SCHMIDT P， NILGES T.Au₃SnP₇@black phosphorus：An easy access to black phosphorus［J］.Inorganic Chemistry，2007，46（10）：4028-4035.
63	KÖPF M， ECKSTEIN N， PFISTER D，et al.Access and in situ growth of phosphorene-precursor black phosphorus［J］.Journal of Crystal Growth，2014，405：6-10.
64	ZHAO Ming， QIAN Haolei， NIU Xinyue，et al.Growth mechanism and enhanced yield of black phosphorus microribbons［J］.Crystal Growth & Design，2016，16（2）：1096-1103.
65	SHRIBER P， SAMANTA A， NESSIM G D，et al.First-principles investigation of black phosphorus synthesis［J］.The Journal of Physical Chemistry Letters，2018，9（7）：1759-1764.
66	WANG Dongya， YI Peng， WANG Lin，et al.Revisiting the growth of black phosphorus in Sn-I assisted reactions［J］.Frontiers in Chemistry，2019，7：21.
67	LIU Mingqiang， FENG Simin， HOU Yi，et al.High yield growth and doping of black phosphorus with tunable electronic properties［J］.Materials Today，2020，36：91-101.
68	TURTA N A， VELTRI M， VUONO D，et al.Effect of crystallization temperature on the synthesis of ETS-4 and ETS-10 titanosilicates［J］.Journal of Porous Materials，2009，16（5）：527-536.
69	JIANG Yuncai， ZHAO Junping， LIAN Peichao，et al.Facile and efficient preparation of high-purity black phosphorus based on a vapor-solid-vapor phase growth mechanism［J］.Industrial & Engineering Chemistry Research，2022，61（35）：13032-13039.
70	WU Yuhao， SUN Xizhi， AN Kang，et al.Preparation and optoelectronic properties of bulk black phosphorus crystals［J］.Journal of Crystal Growth，2024，628：127566.
71	XU Yijun， SHI Xinyao， ZHANG Yushuang，et al.Epitaxial nucleation and lateral growth of high-crystalline black phosphorus films on silicon［J］.Nature Communications，2020，11（1）：1330.
72	DU Kaixiang， WANG Mingyuan， LIANG Zhiping，et al.In situ grown large-size highly crystalline black phosphorus thin film for self-driven photodetector［J］.Applied Physics Letters，2024，124（6）：063508.
73	WANG Hongya， SONG Yichen， HUANG Guangyi，et al.Seeded growth of single-crystal black phosphorus nanoribbons［J］.Nature Materials，2024，23（4）：470-478.
74	ZHANG Shaojie， QIN Zili， HOU Zhiguo，et al.Large-scale preparation of black phosphorus by molten salt method for energy storage［J］.ChemPhysMater，2022，1（1）：1-5.
75	TIAN Bin， TIAN Bining， SMITH B，et al.Facile bottom-up synthesis of partially oxidized black phosphorus nanosheets as metal-free photocatalyst for hydrogen evolution［J］.Proceedings of the National Academy of Sciences of the United States of America，2018，115（17）：4345-4350.
76	汪建南，李挺，陈利胜，等.黑磷晶体的制备方法：中国，115449898A［P］.2022-12-09.
77	林明，印华亮，林心洋，等.一种黑磷的规模化连续稳定生产设备及方法：中国，109999722A［P］.2019-07-12.

方法	工艺	优点	缺点
高压法	以红磷或白磷为原料，在高温（200~1 000 ℃）、高压（1.2~4.5 GPa）下制备黑磷	反应时间短（5~60 min），不需要额外催化剂，产品晶型好	压力要求极高、制备出的黑磷尺寸小、产率低
汞催化法	以白磷为原料，引入金属汞作为催化剂，在高温（370~410 ℃）下制备黑磷	无需高压条件、制备成本低、能耗低	汞催化剂难以去除，且具有毒性，制备周期长（数天）

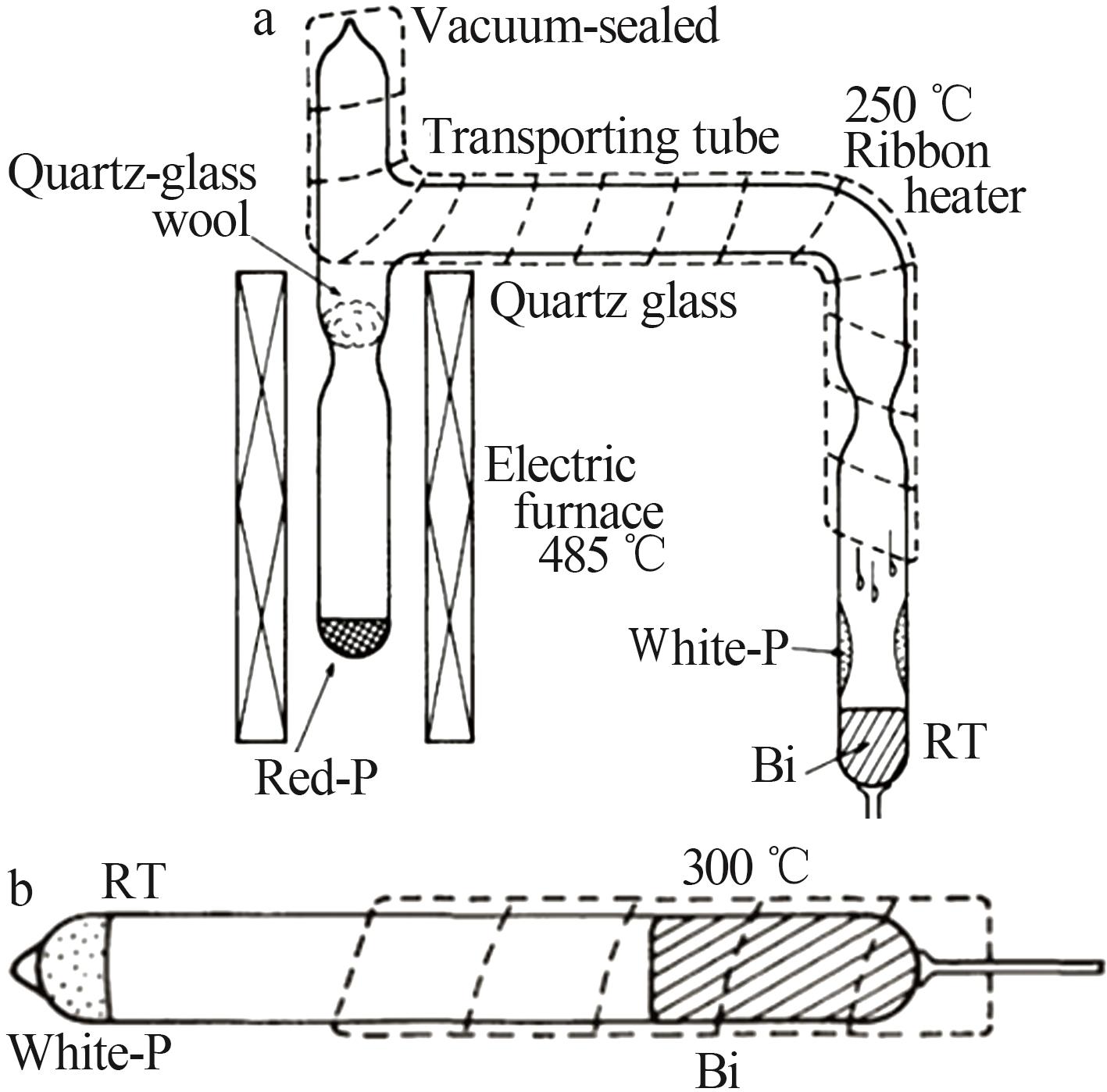

铋熔化法	以白磷为原料，将液态铋浇筑在白磷上，在高温下（400 ℃）制备黑磷	避免了有毒催化剂的使用、产品晶型好	制备工艺复杂、制备周期长（20~58 h）、产品含有杂质，纯度低
机械球磨法	以红磷为原料，利用机械能制备黑磷	工艺操作简单、无副产物产生、无需加入催化剂或溶剂、制备周期短（1~2 h）、易于工业化生产	黑磷产品尺寸小、晶型差、产品含有红磷杂质、纯度低

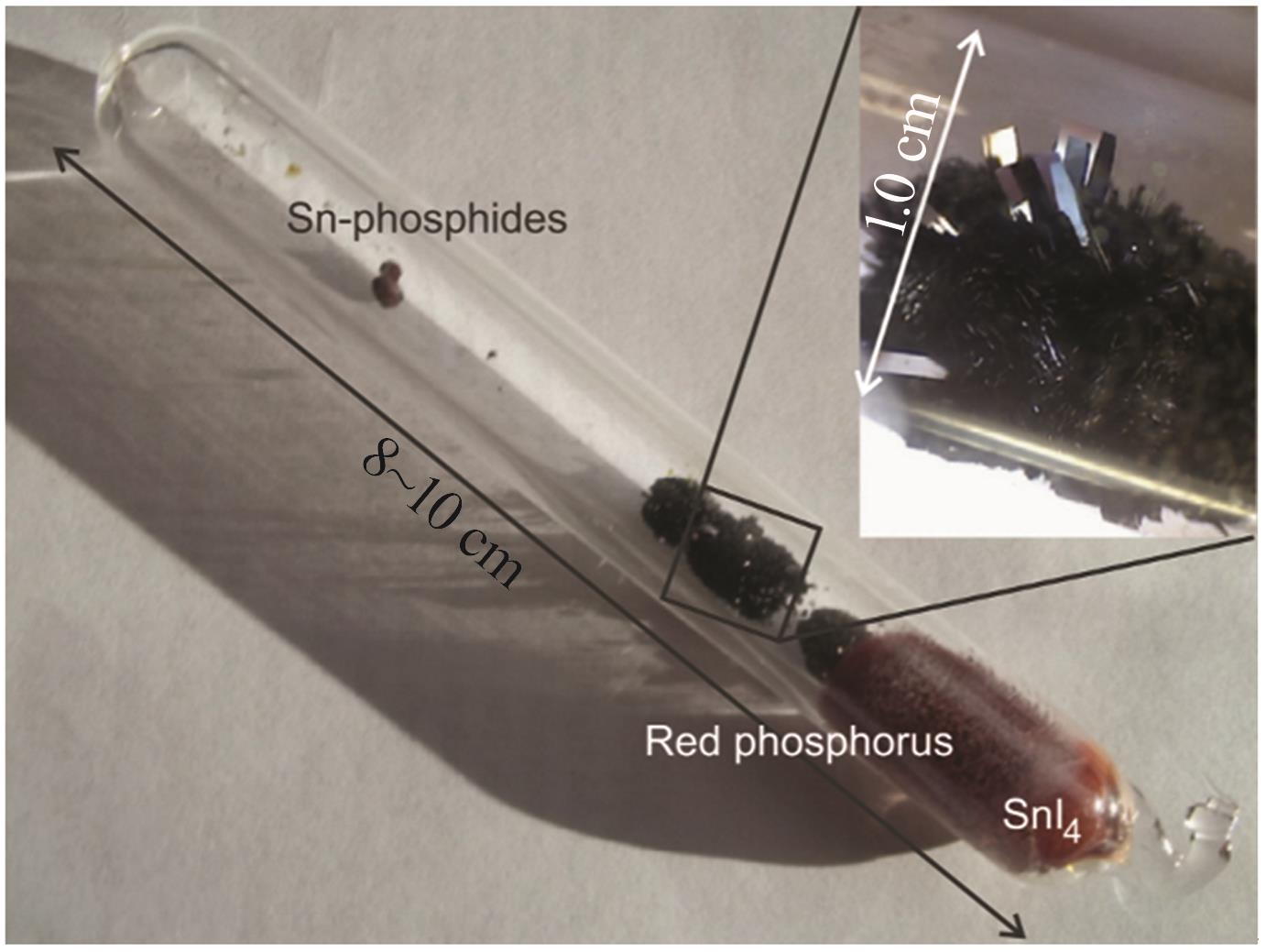

化学气相传输法	以红磷为原料，固体红磷和矿化剂（Sn、I₂、SnI₂、SnI₄等）在高温区升华，然后以结晶的形式于低温区结晶成黑磷	反应工艺简单、成本低、能耗低、工艺技术较为成熟、晶型好	反应机理不明确、制备周期长（10 h~数天）、产品含有矿化剂等杂质、纯度低
