过渡金属负载Silicalite-1分子筛的制备及其催化糠醛加氢性能研究

doi:10.19964/j.issn.1006-4990.2023-0423

摘要/Abstract

摘要：

糠醛是一种重要的生物质平台分子，研发具有高活性和稳定性的糠醛加氢催化剂是当前的研究焦点，但贵金属催化剂的高成本问题使得其难以满足大规模工业生产的需求。利用一步水热法成功地合成了过渡金属负载Silicalite-1分子筛催化剂，并探讨了引入不同类型的过渡金属（如Ni、Co、Cu和Fe）对Silicalite-1分子筛结构产生的影响。研究结果表明：低金属负载量并不会对分子筛结构的形成产生影响，同时金属物种在分子筛载体的表面也能均匀分布。在糠醛的加氢转化过程中，Ni基催化剂S-Ni2展现出优异的糠醛转化能力，糠醛的转化率高达96%，产物呋喃的选择性保持在71%左右。Cu基催化剂S-Cu1表现出优异的糠醇选择性，产物选择性接近100%，这一性能明显优于通过浸渍法制得的铜基催化剂（76%）。因此，与浸渍法相比，采用一步水热法可以获得具有高选择性的催化剂，且该方法简单易操作。本研究为寻找高效、稳定且经济的金属加氢催化剂开辟了新的方向，并促进了生物质资源的高值化应用。

关键词: 金属负载分子筛, Silicalite-1分子筛, 糠醛加氢, 一步水热法

Abstract:

Furfural is an important biomass-derived platform molecule，and developing robust catalysts with high activity and stability for furfural hydrogenation is a research hotspot.However，noble metal catalysts suffer from high costs，which cannot satisfy the demand towards large-scale industrial production.Herein，the transition metal-supported Silicalite-1 zeolite catalysts were successfully synthesized by a one-step hydrothermal method，and the influence of the introduction of four different types of transition metal elements on the structure of the Silicalite-1 zeolite was studied.Comprehensive characterization results showed that the crystallinity of the zeolite was not affected by low metal loading，and the metal species were uniformly dispersed on the surface of zeolite.In the hydrogenation of furfural，Ni-based catalyst S-Ni2 showed excellent catalytic activity toward furfural transformation with 96% furfural conversion and 71% furan selectivity.Cu-based catalyst S-Cu1 showed extraordinary selectivity toward furfuryl alcohol（100%），which was much higher than that over Cu-based catalyst prepared by impregnation method（76%）.Therefore，compared with the impregnation method，one-step hydrothermal method could be used to obtain a catalyst with high selectivity，and the method wass also simple and easy to operate.This work would open up a new direction for developing highly efficient，stable，and low-cost hydrogenation catalysts，and promote the valorization of biomass.

Key words: metal-supported zeolite, Silicalite-1 zeolite, furfural hydrogenation, one-step hydrothermal method

中图分类号:

O643.36

狄璐, 王卫国, 陈珏先, 吴传淑. 过渡金属负载Silicalite-1分子筛的制备及其催化糠醛加氢性能研究[J]. 无机盐工业, 2024, 56(4): 125-132.

DI Lu, WANG Weiguo, CHEN Juexian, WU Chuanshu. Study on preparation of transition metal-supported Silicalite-1 zeolite catalyst and its catalytic performance for furfural hydrogenation[J]. Inorganic Chemicals Industry, 2024, 56(4): 125-132.

图/表 10

表1

图1

表2

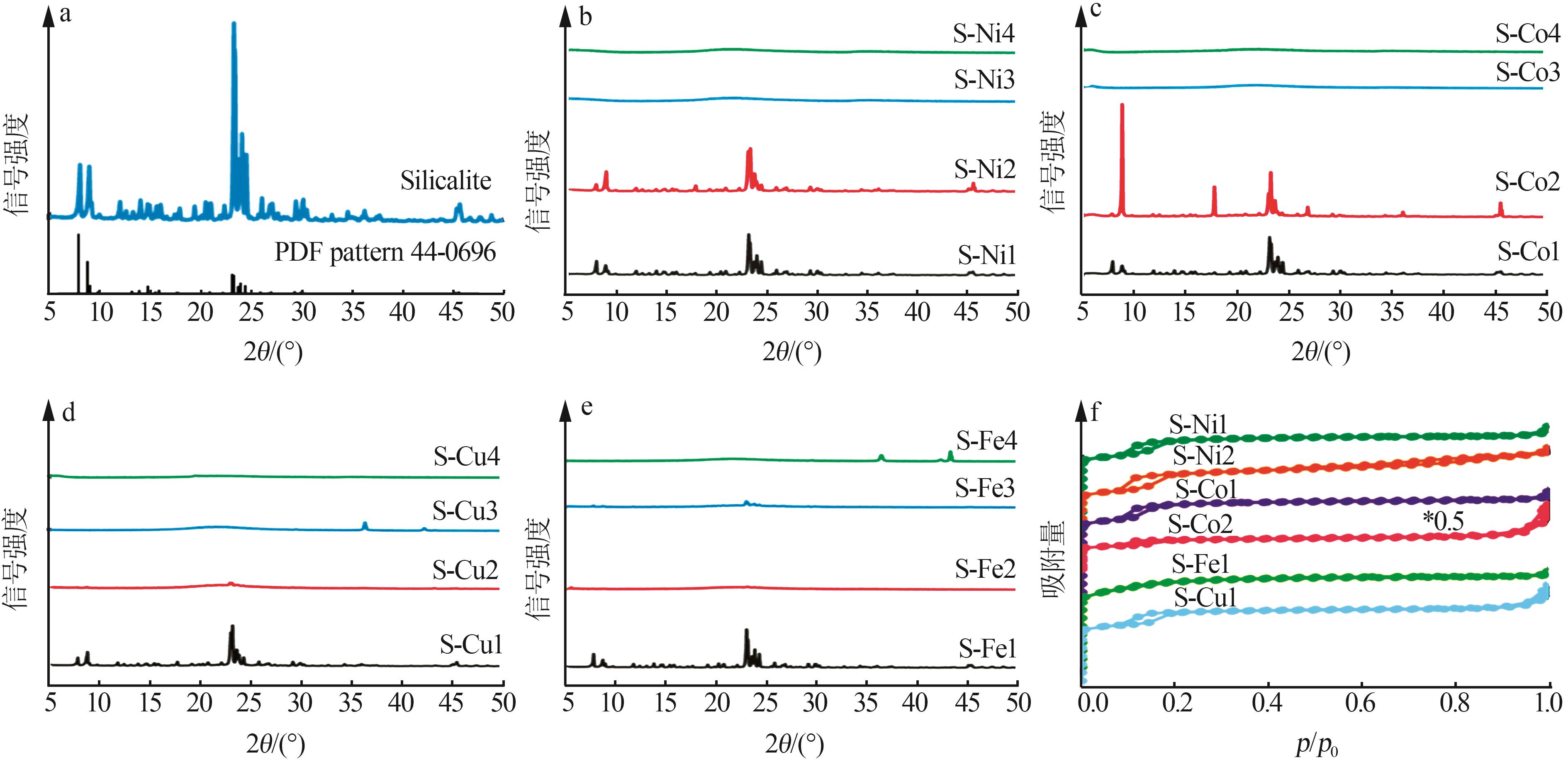

图2

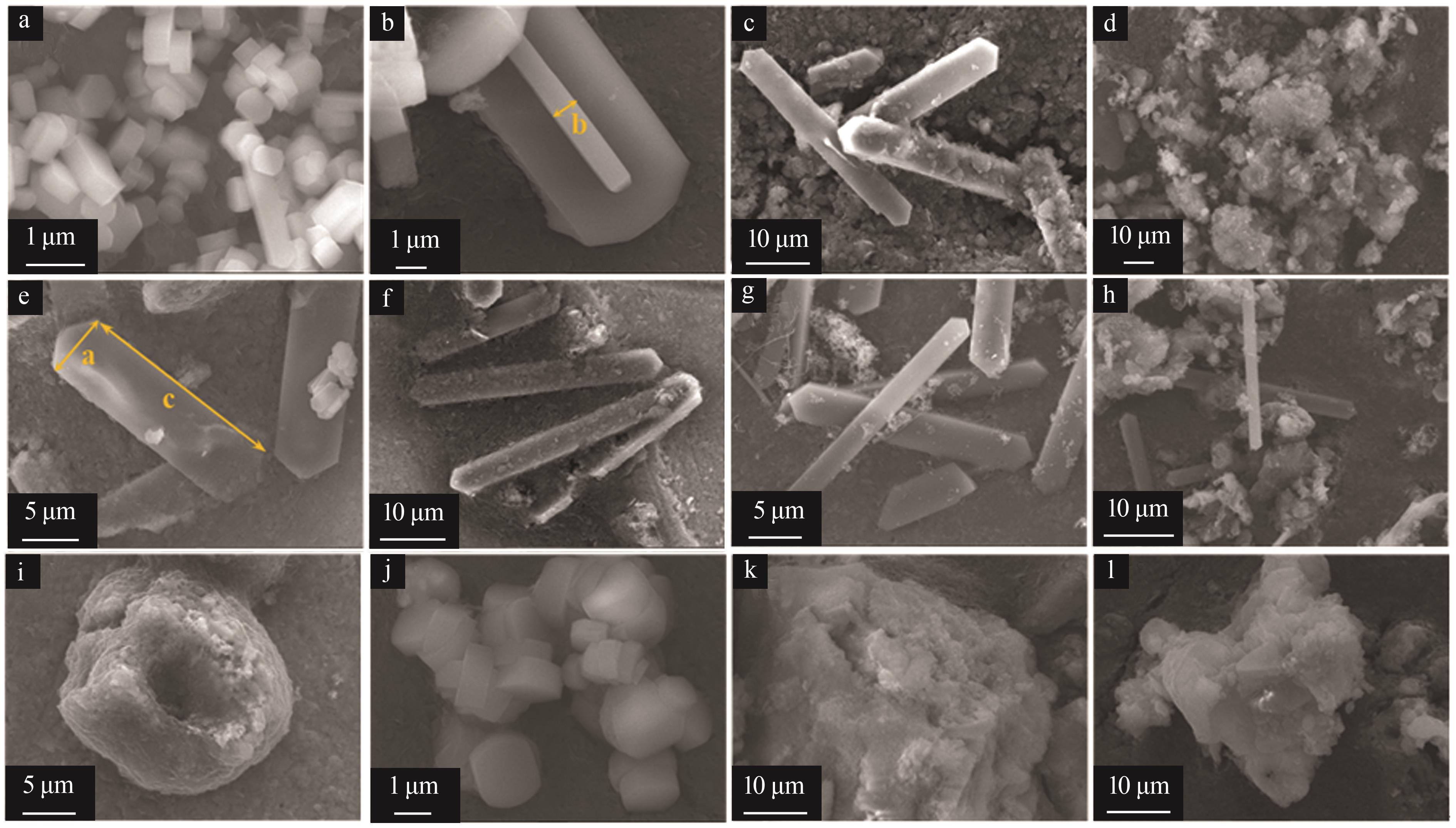

图3

图4

图5

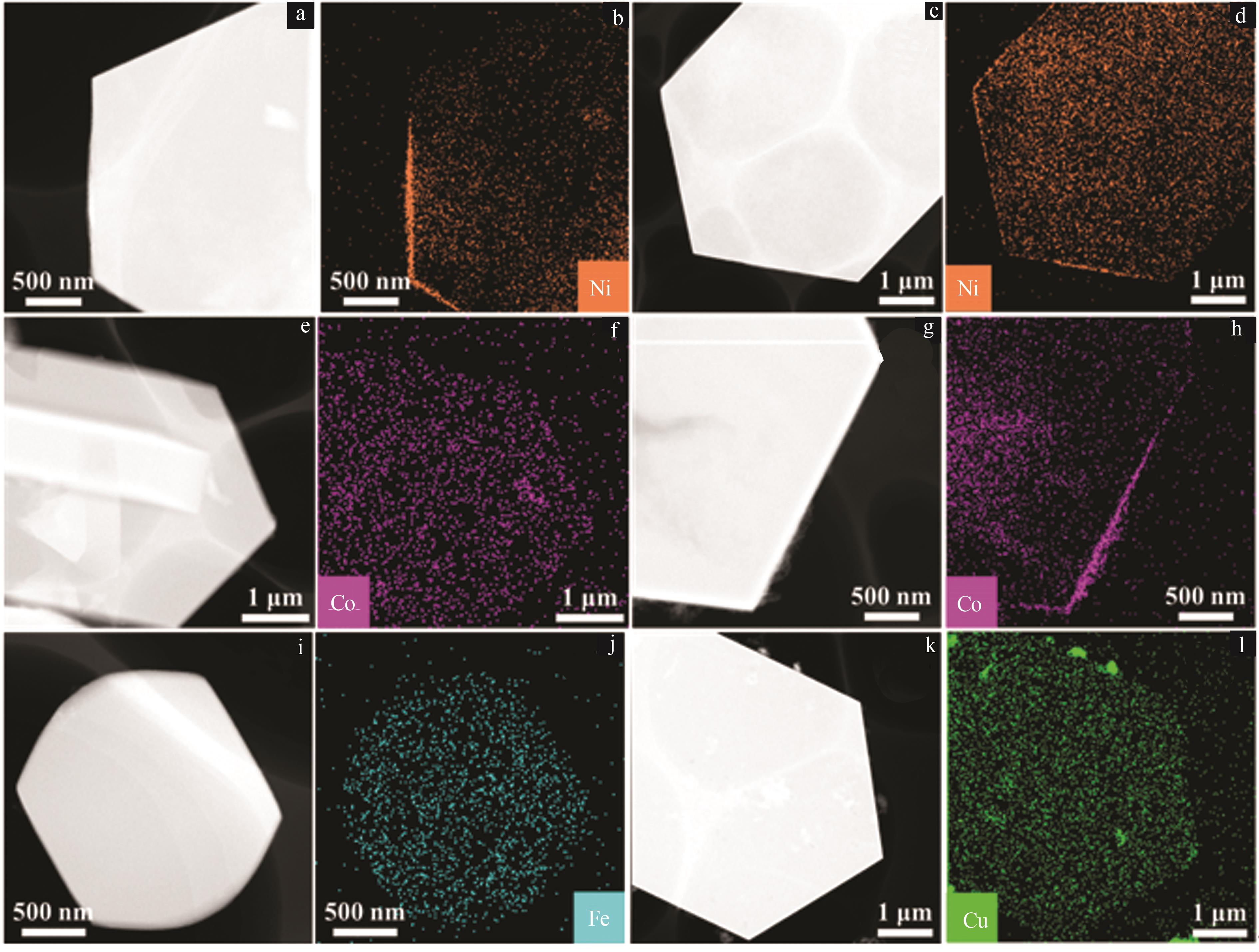

图6

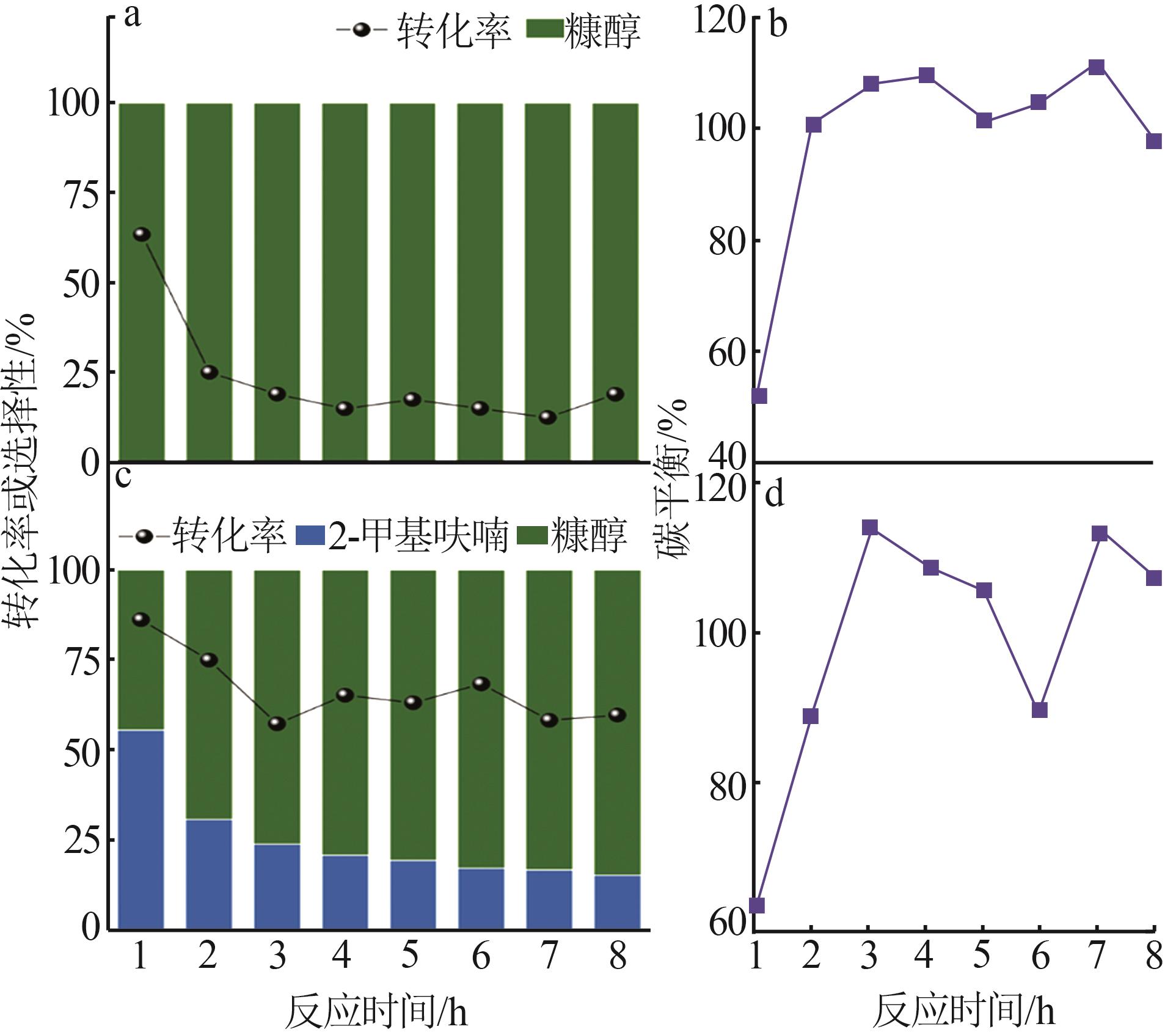

图7

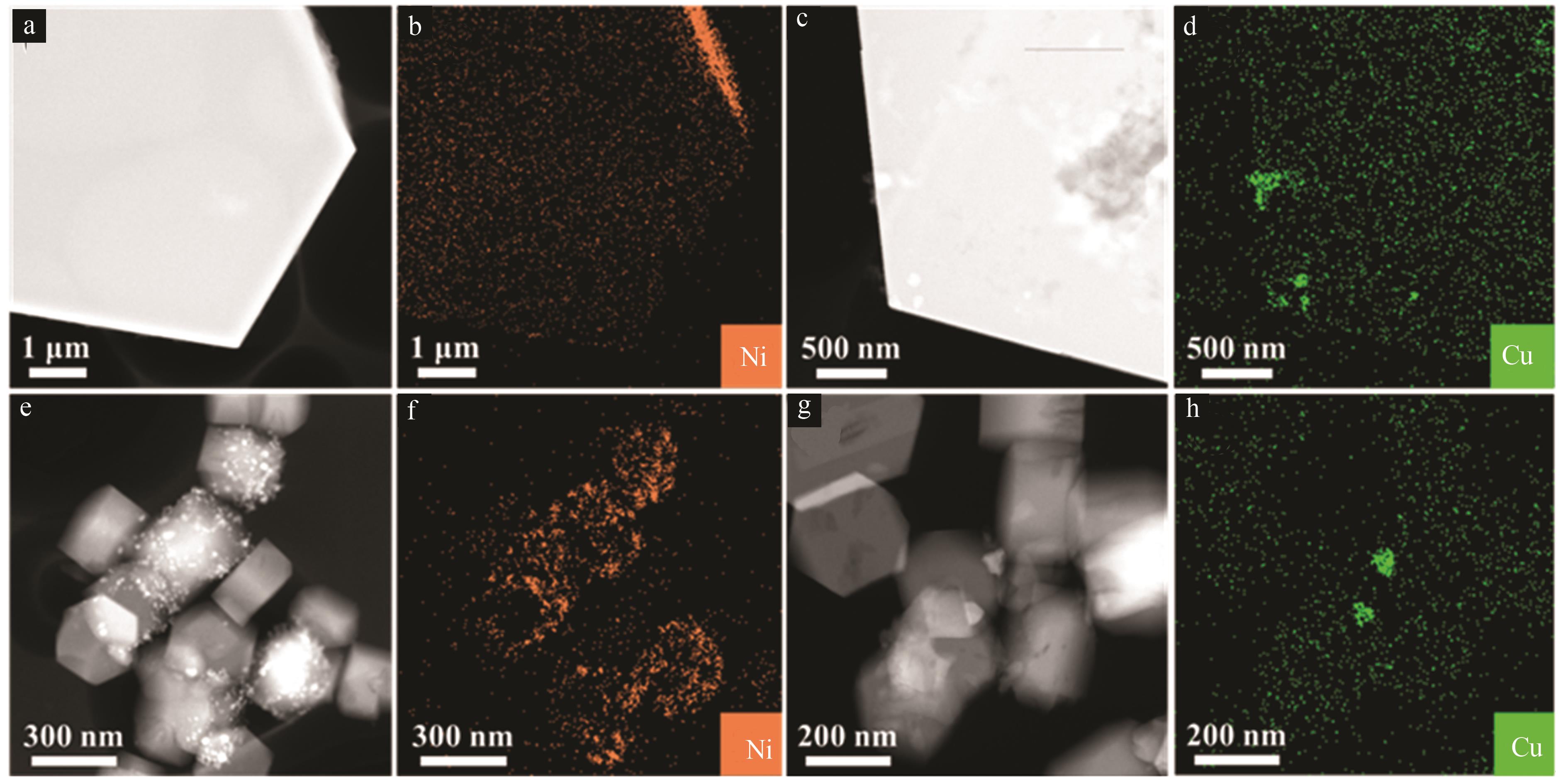

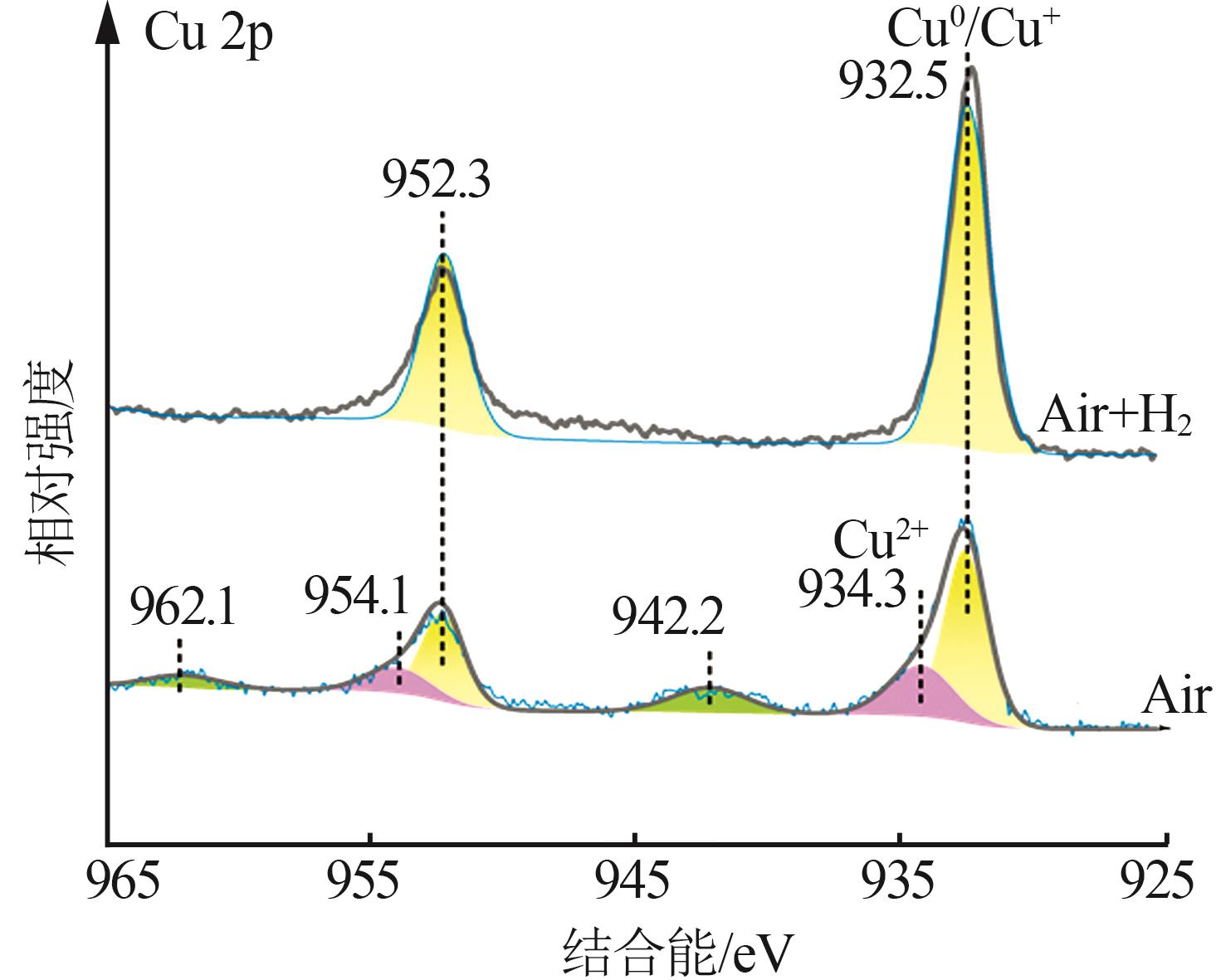

图8

参考文献 15

1	王鹏，赵山山，卢雁飞，等. 铜系材料的制备及其催化丁二酸二甲酯加氢的性能探究［J］. 无机盐工业， 2023， 55（10）：145-152.
	WANG Peng， ZHAO Shanshan， LU Yanfei， et al. Study on preparation of copper-based materials and its catalytic performance for hydrogenation of dimethyl succinate［J］. Inorganic Chemicals Industry， 2023， 55（10）：145-152.
2	李亮荣，付兵，刘艳，等. 生物质衍生物重整制氢研究进展［J］. 无机盐工业， 2021， 53（9）：12-17.
	LI Liangrong， FU Bing， LIU Yan， et al. Research progress of hydrogen production by reforming biomass-derived compounds［J］. Inorganic Chemicals Industry， 2021， 53（9）：12-17.
3	LEE K， JING Yaxuan， WANG Yanqin， et al. A unified view on catalytic conversion of biomass and waste plastics［J］. Nature Reviews Chemistry， 2022， 6（9）：635-652.
4	JASWAL A， SINGH P P， MONDAL T. Furfural：A versatile，biomass-derived platform chemical for the production of renewable chemicals［J］. Green Chemistry， 2022， 24（2）：510-551.
5	郑修新，蒋志魁，孙国方，等. 糠醇加氢制1，2-戊二醇催化剂的制备及性能研究［J］. 无机盐工业， 2020， 52（6）：96-100.
	ZHENG Xiuxin， JIANG Zhikui， SUN Guofang， et al. Study on preparation and properties of 1，2-pentanediol catalyst by hydrogenation of furfuryl alcohol［J］. Inorganic Chemicals Industry， 2020， 52（6）：96-100.
6	XIAO Tao， YAN Peijian， LI Kaijie， et al. Hollow mesoporous nanoreactors with encaged PtSn alloy nanoparticles for selective hydrogenation of furfural to furfuryl alcohol［J］. Industrial & Engineering Chemistry Research， 2021， 60（17）：6078-6088.
7	SITTHISA S， RESASCO D E. Hydrodeoxygenation of furfural over supported metal catalysts：A comparative study of Cu，Pd and Ni［J］. Catalysis Letters， 2011， 141（6）：784-791.
8	GUERRERO-TORRES A， JIMÉNEZ-GÓMEZ C P， CECILIA J A， et al. Ni supported on sepiolite catalysts for the hydrogenation of furfural to value-added chemicals：Influence of the synthesis method on the catalytic performance［J］. Topics in Catalysis， 2019， 62（5）：535-550.
9	SUNYOL C， ENGLISH OWEN R， GONZÁLEZ M D， et al. Catalytic hydrogenation of furfural to tetrahydrofurfuryl alcohol using competitive nickel catalysts supported on mesoporous clays［J］. Applied Catalysis A：General， 2021， 611：117903.
10	MENG Xiaoyu， YANG Yusen， CHEN Lifang， et al. A control over hydrogenation selectivity of furfural via tuning exposed facet of Ni catalysts［J］. ACS Catalysis， 2019， 9（5）：4226-4235.
11	LUO Lin， YUAN Fulong， ZAERA F， et al. Catalytic hydrogenation of furfural to furfuryl alcohol on hydrotalcite-derived Cu _x Ni_3- _x AlO _y mixed-metal oxides［J］. Journal of Catalysis， 2021， 404：420-429.
12	JIMÉNEZ-GÓMEZ C P， CECILIA J A， DURÁN-MARTÍN D， et al. Gas-phase hydrogenation of furfural to furfuryl alcohol over Cu/ZnO catalysts［J］. Journal of Catalysis， 2016， 336：107-115.
13	洪美花，郭子峰，刘冠锋，等. 碱处理方法合成多级孔分子筛的进展与挑战［J］. 无机盐工业， 2023， 55（6）：36-42.
	HONG Meihua， GUO Zifeng， LIU Guanfeng， et al. Progress and challenges of alkaline treatment for synthesis of hierarchical zeolites［J］. Inorganic Chemicals Industry， 2023， 55（6）：36-42.
14	YUAN Qiang， PANG Jifeng， YU Wenguang， et al. Vapor-phase furfural decarbonylation over a high-performance catalyst of 1%Pt/SBA-15［J］. Catalysts， 2020， 10（11）：1304.
15	YE Tiantian， LIU Hanfang， WANG Fupeng， et al. Pd@silicate-1 synthesized by steam-assisted-crystallization strategy for high-efficient catalytic hydrogenation of furfural［J］. Journal of Porous Materials， 2022， 29（5）：1479-1487.

M	样品编号	原料物质的量配比	过渡金属（M）占 SiO₂的质量分数/%
M	样品编号	n（SiO₂）∶n（TPAOH）∶n（H₂O）∶n（MO _x ）∶n（柠檬酸）	过渡金属（M）占 SiO₂的质量分数/%
Ni	S-Ni1	1∶0.125∶30∶0.01∶0.01	1.0
	S-Ni2	1∶0.125∶30∶0.02∶0.02	2.0
	S-Ni3	1∶0.125∶30∶0.05∶0.05	4.9
	S-Ni4	1∶0.125∶30∶0.1∶0.1	9.8
Co	S-Co1	1∶0.125∶30∶0.01∶0.01	1.0
	S-Co2	1∶0.125∶30∶0.02∶0.02	2.0
	S-Co3	1∶0.125∶30∶0.05∶0.05	4.9
	S-Co4	1∶0.125∶30∶0.1∶0.1	9.8
Cu	S-Cu1	1∶0.125∶30∶0.01∶0.01	1.1
	S-Cu2	1∶0.125∶30∶0.02∶0.02	2.1
	S-Cu3	1∶0.125∶30∶0.05∶0.05	5.3
	S-Cu4	1∶0.125∶30∶0.09∶0.1	9.6
Fe	S-Fe1	1∶0.125∶30∶0.01∶0.01	0.9
	S-Fe2	1∶0.125∶30∶0.02∶0.02	1.9
	S-Fe3	1∶0.125∶30∶0.05∶0.05	4.7
	S-Fe4	1∶0.125∶30∶0.11∶0.11	10.3

样品	金属负载量^a/%	S_total^b/ （m²·g^-1）	S_micro^c/ （m²·g^-1）	S_ext^c/ （m²·g^-1）	V_micro^c/ （cm³·g^-1）
S-Ni1	1.0	389	367	22	0.173
S-Ni2	1.7	368	323	45	0.157
S-Co1	1.0	390	370	19	0.174
S-Co2	2.1	265	237	28	0.113
S-Fe1	1.1	409	383	27	0.166
S-Cu1	1.4	301	283	18	0.137

[1]	柳黄飞, 张莉, 刘涛. 分子筛快速合成技术研究进展[J]. 无机盐工业, 2025, 57(2): 36-43.
[2]	刘光明. C₃N₅/NH₂-MIL-125（Ti）改性混凝土砂浆光催化和力学性能研究[J]. 无机盐工业, 2025, 57(1): 120-128.
[3]	孙庆昊, 李克艳, 郭新闻. Pd/ZnIn₂S₄纳米片光催化苯甲醇氧化耦合产氢的研究[J]. 无机盐工业, 2025, 57(1): 113-119.
[4]	王雅雯, 王芳芳, 耿司宇, 鞠佳, 陈雷, 陈常东. SrTiO₃-SrWO₄的制备及其光催化性能研究[J]. 无机盐工业, 2024, 56(7): 143-149.
[5]	李永恒, 米晓彤, 张培培. 全结晶纳米ZSM-5分子筛团聚体的合成及在甲苯甲基化中的应用[J]. 无机盐工业, 2024, 56(5): 135-140.
[6]	唐贝. ZnO/g-C₃N₄异质结光催化材料的制备及对吡啶的降解[J]. 无机盐工业, 2024, 56(4): 133-142.
[7]	朱金剑, 杨霞霞, 穆展鹏, 宋国良, 李子涵, 刘伟, 许岩, 张景成. 不同助剂对Ni/Al₂O₃催化顺酐液相加氢选择性的影响[J]. 无机盐工业, 2024, 56(4): 143-150.
[8]	胡明亮, 周微, 李滨, 赖晓玲. 协同效应催化甲烷二氧化碳重整研究进展[J]. 无机盐工业, 2024, 56(1): 23-32.
[9]	武鲁明, 于海斌, 王亚权. 多孔碳基非贵金属氧还原电催化剂研究进展[J]. 无机盐工业, 2023, 55(10): 13-23.
[10]	王鹏, 赵山山, 卢雁飞, 李世松, 王春雷, 舒畅, 张东升. 铜系材料的制备及其催化丁二酸二甲酯加氢的性能探究[J]. 无机盐工业, 2023, 55(10): 145-152.
[11]	赵红娟, 王久江, 刘宇航, 李宁, 曹庚振, 刘宏海. 异型晶种对NaY分子筛合成的影响[J]. 无机盐工业, 2023, 55(4): 120-124.
[12]	李亮荣, 杨小喆, 陈楚欣, 刘艳, 张梦玲, 丁永红. 半导体核壳材料光催化剂分解水制氢研究进展[J]. 无机盐工业, 2023, 55(3): 10-20.
[13]	温媛, 周晨亮, 张强, 于林飞, 赫文秀, 刘全生. FTO反应铁基催化剂电子和结构助剂研究进展[J]. 无机盐工业, 2023, 55(3): 36-46.
[14]	李向阳,刘紫威,李克艳,郭新闻. FeMn-MOF/CN异质结光芬顿催化剂制备及性能研究[J]. 无机盐工业, 2022, 54(12): 126-132.
[15]	余沃晖,张盼,赵一明,查中发,吴瑞龙,齐立强. 低温脱硝催化剂研究进展[J]. 无机盐工业, 2022, 54(10): 57-68.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
