不同助剂对Ni/Al2O3催化顺酐液相加氢选择性的影响

doi:10.19964/j.issn.1006-4990.2023-0417

摘要/Abstract

摘要：

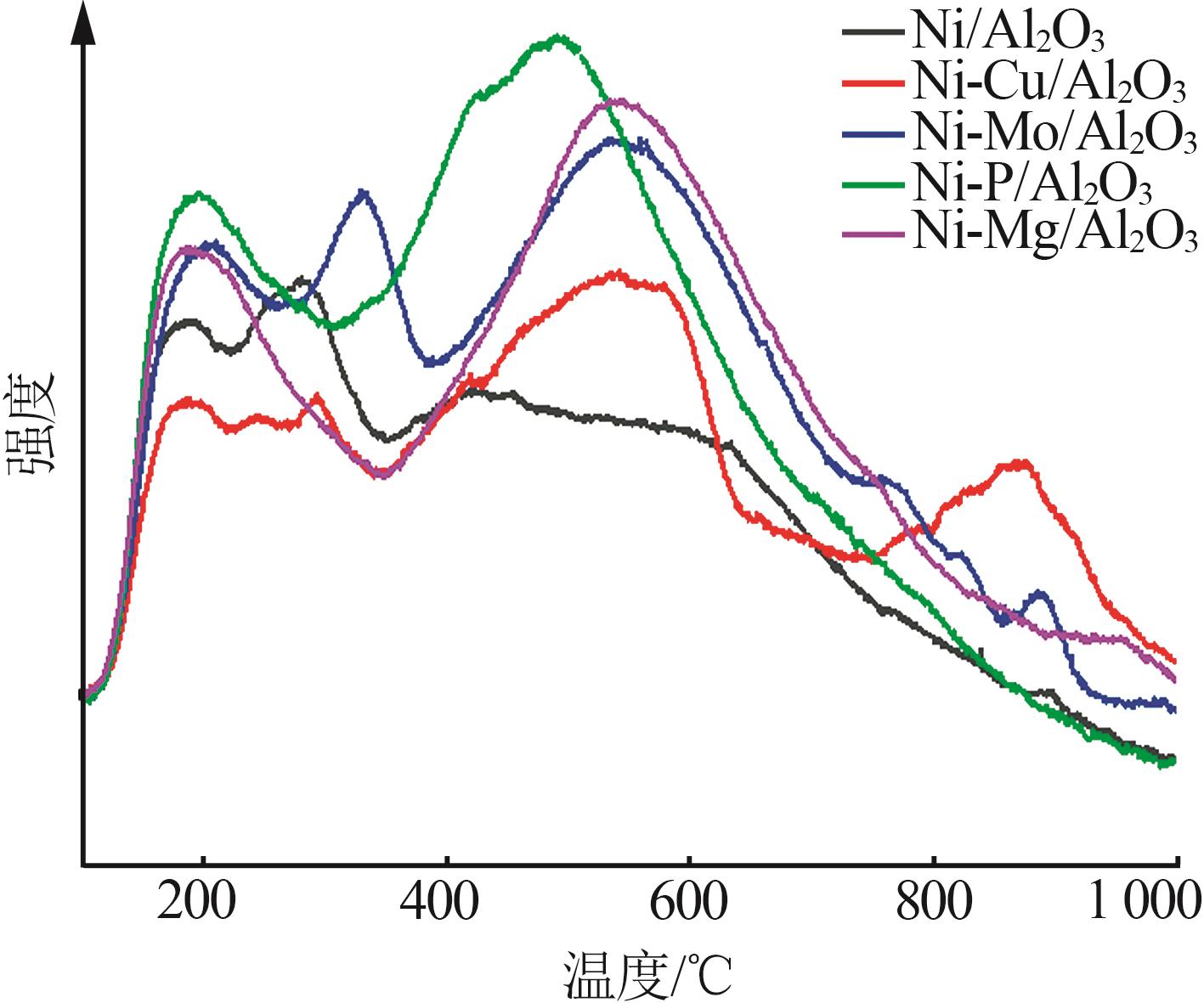

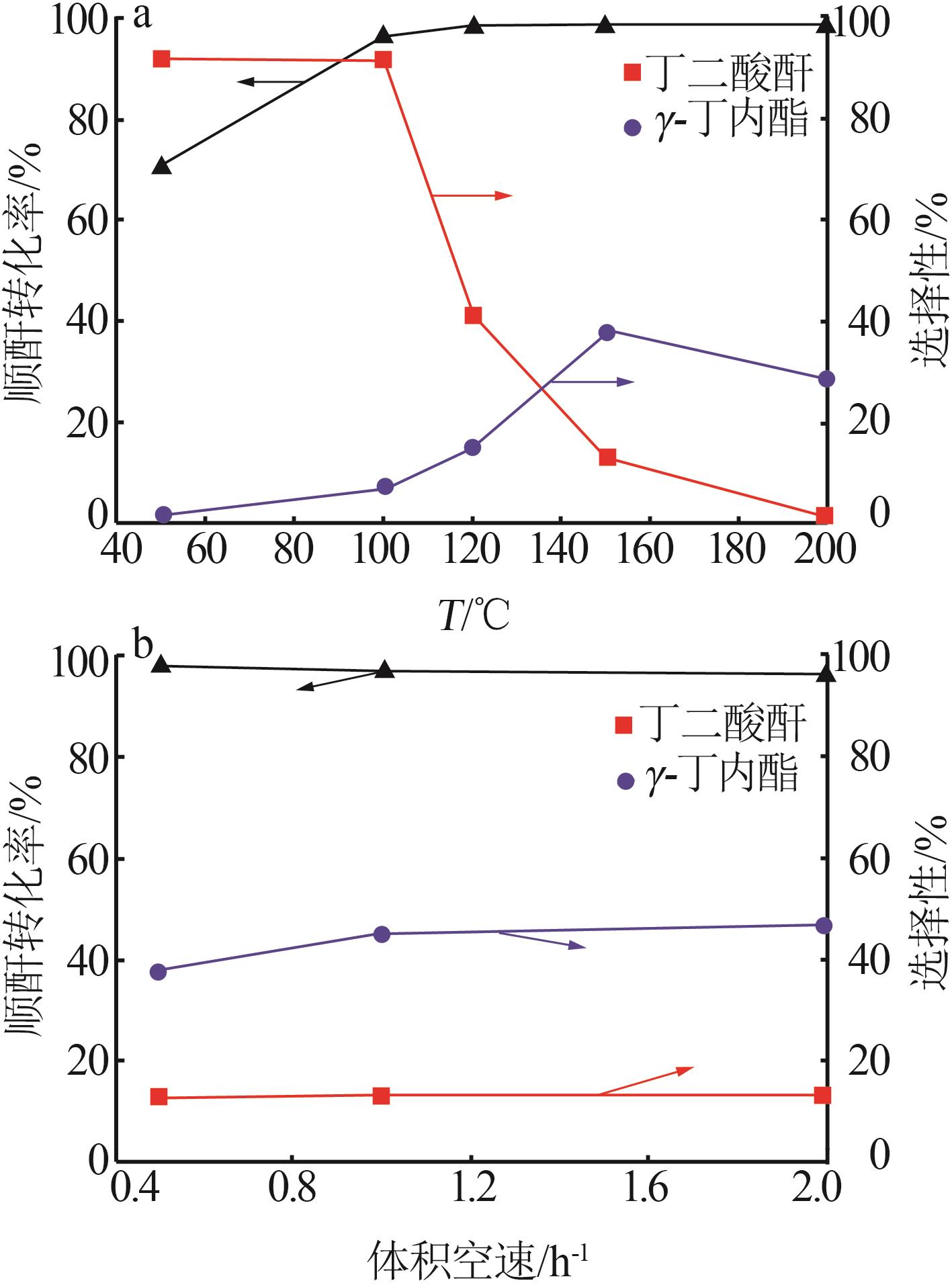

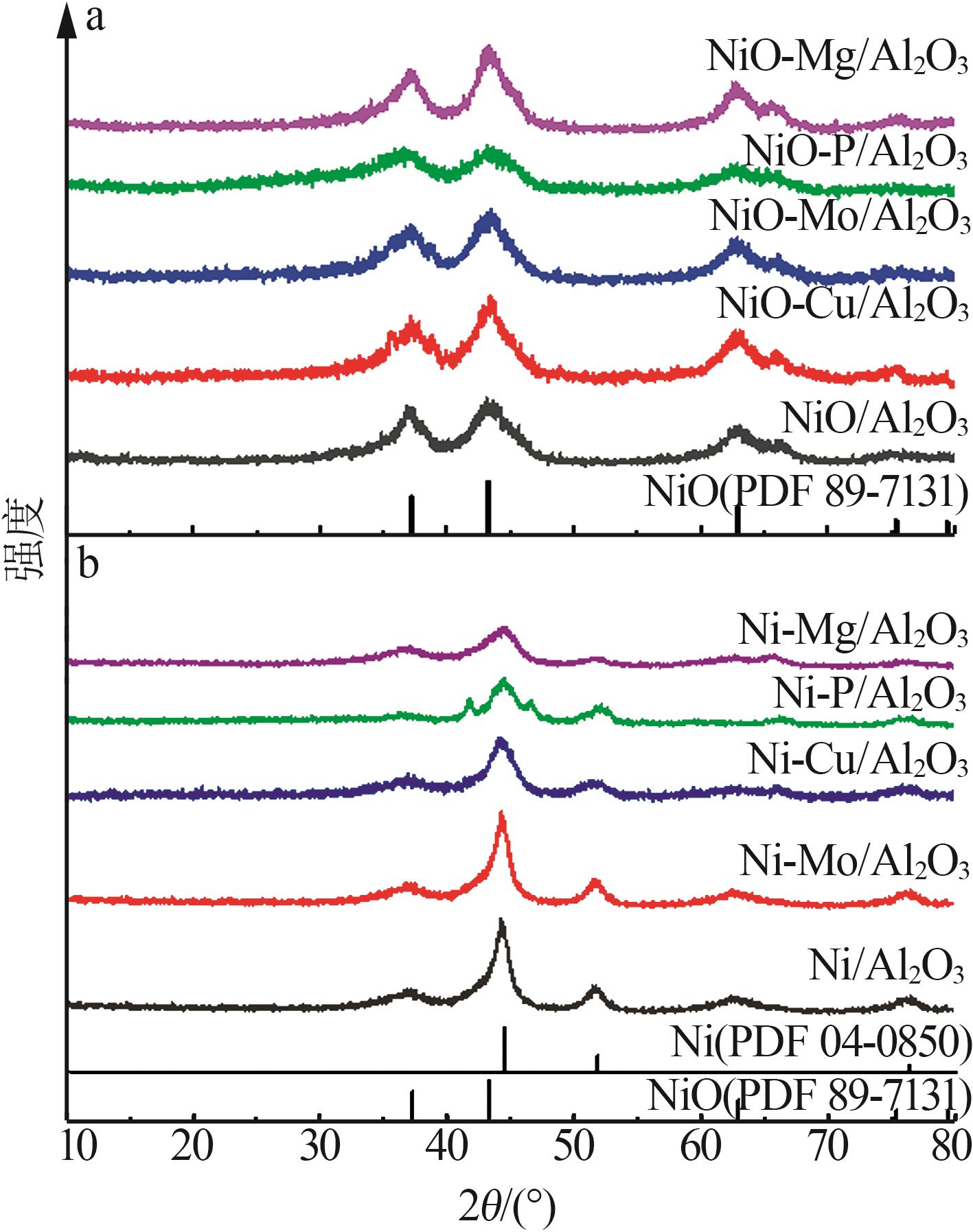

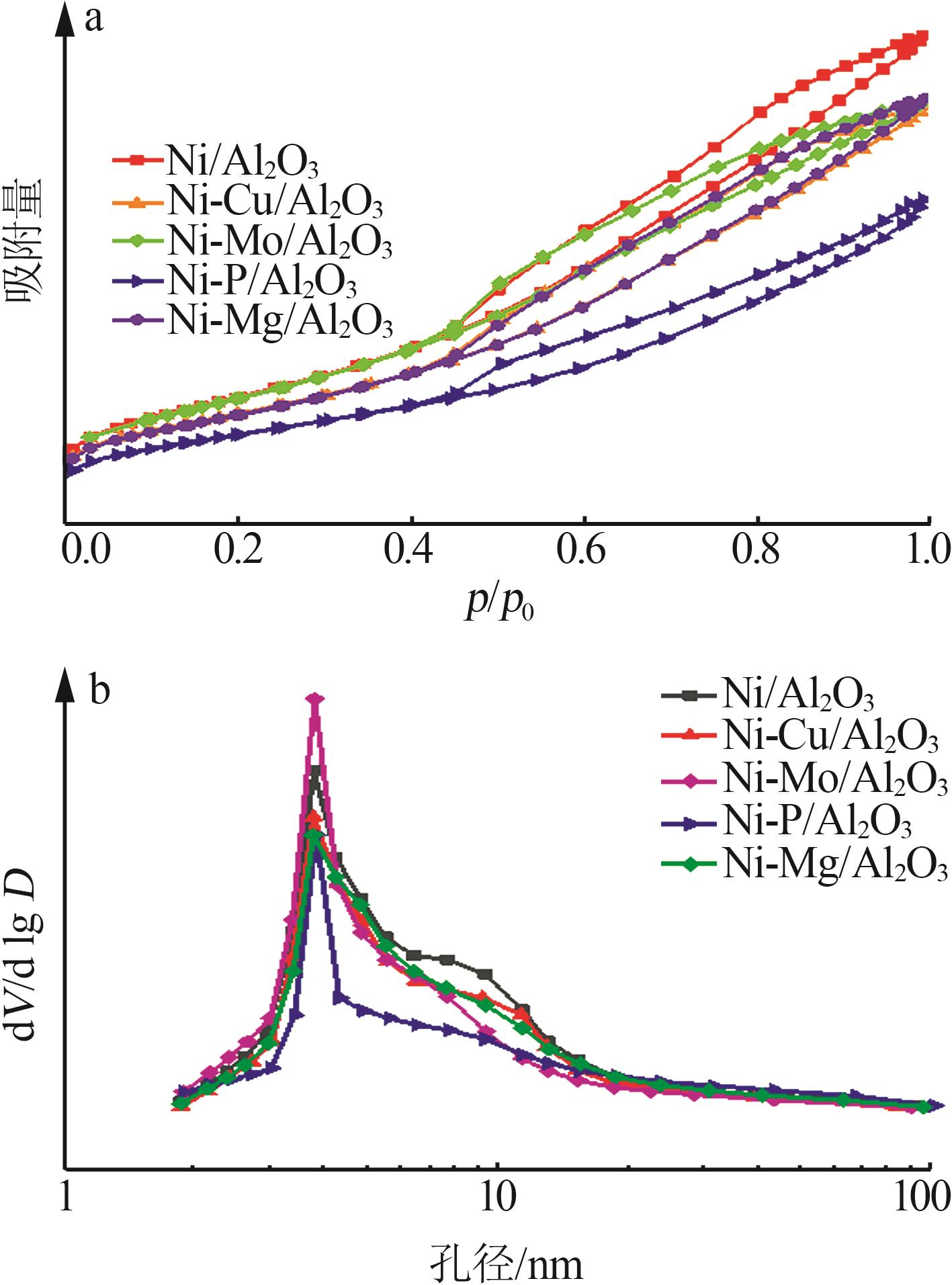

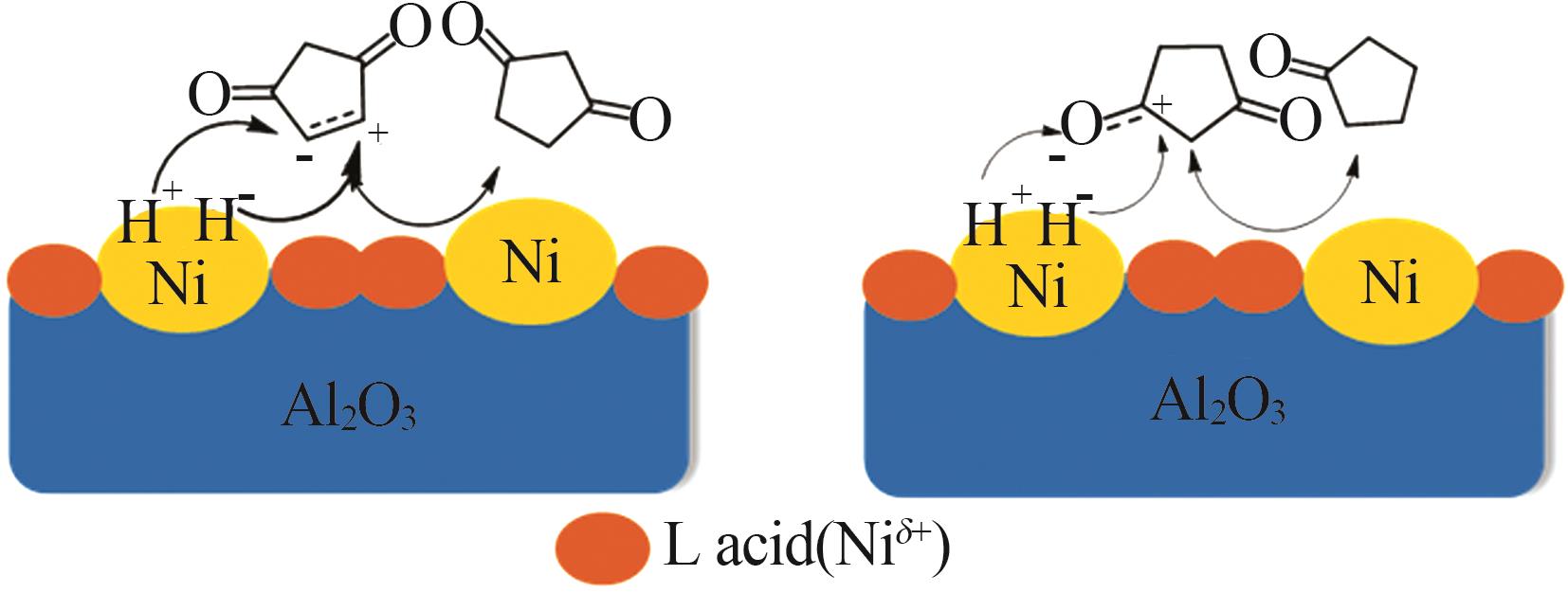

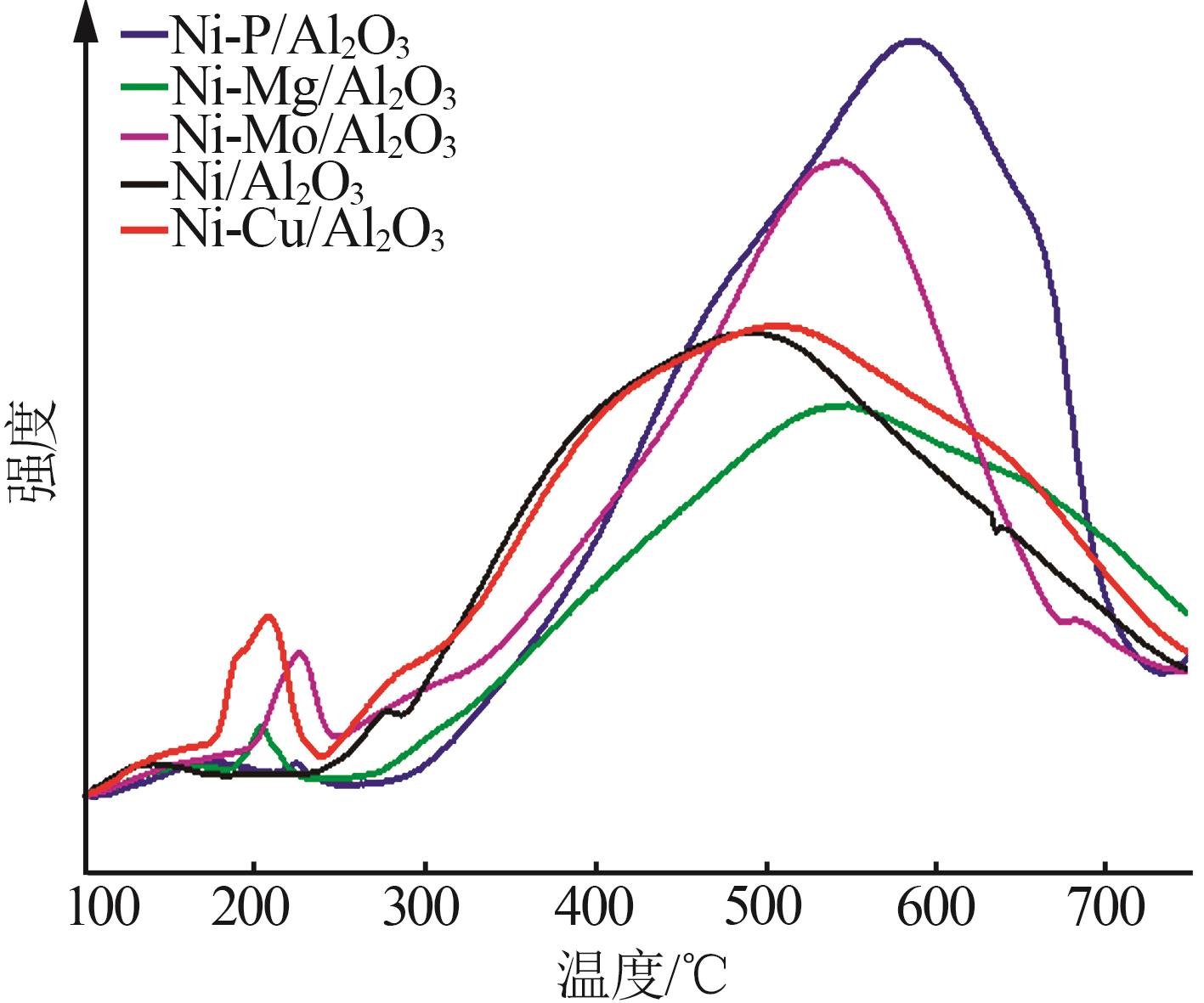

采用超声辅助沉淀法分别使用P、Mg、Mo、Cu助剂制备了系列镍基顺酐加氢催化剂。采用N₂物理吸附-脱附、X射线衍射（XRD）、氢程序升温还原（H₂-TPR）、氨程序升温脱附（NH₃-TPD）等方法对催化剂进行了表征分析，考察不同助剂对催化剂晶型结构、还原性能、酸强度、BET比表面积和孔结构等的影响。结果表明，助剂高度分散在催化剂体系中，同时助剂的引入使催化剂比表面积和孔容呈现不同程度的减小，此外添加助剂提高了催化剂还原温度，增强了活性金属与载体之间相互作用力，导致催化剂还原程度不同，使Ni⁰及具有L酸特性的Ni ^δ⁺数目不同，进而影响氢气活化及C=C/C=O键吸附能力。使用固定床顺丁烯二酸酐液相连续加氢反应对催化剂进行性能评价，结果发现，Ni-Mo/Al₂O₃催化剂具有最优的γ-丁内酯选择性，在反应压力为5 MPa、反应温度为150 ℃、氢酐物质的量比为5∶1、空速为1 h^-1的工艺条件下，顺酐转化率为99.48%、γ-丁内酯选择性为54.34%。

关键词: 助剂, Ni/Al₂O₃, 顺酐, 液相加氢, γ-丁内酯

Abstract:

A series of nickel-based maleic anhydride hydrogenation catalysts were prepared by ultrasound-assisted precipitation method using P，Mg，Mo，and Cu additives，respectively.The catalysts were characterized and analyzed by N₂ physical adsorption-desorption，X-ray diffraction（XRD），programmed temperature-raising reduction（H₂-TPR），and ammonia-programmed temperature-raising desorption（NH₃-TPD），to investigate the effects of different additives on the crystalline structure of the catalysts，the reduction performance，acid strength，BET specific surface area and pore structure.The results showed that the additives were highly dispersed in the catalyst system，while the introduction of the additives caused the specific surface area and pore volume of the catalysts to show different degrees of reduction.In addition，the additives increased the reduction temperature of the catalysts and enhanced the interaction force between the active metals and the carriers，which led to the different degrees of reduction of the catalysts，and resulted in different numbers of Ni⁰ and Ni^δ+ with the characteristics of L-acid，which in turn affected the hydrogen activation and the adsorption capacity of the C=C/C=O bonds.The performance of the catalyst was evaluated using a fixed-bed maleic anhydride liquid-phase continuous hydrogenation reaction，and it was found that the Ni-Mo/Al₂O₃ catalyst had the optimal γ-butyrolactone selectivity.Under the process conditions of reaction pressure of 5 MPa，reaction temperature of 150 ℃，molar ratio of 5∶1 for hydrogen anhydride，and space velocity of 1 h^-1，the conversion rate of maleic anhydride was ≥99.5%，the selectivity of γ-butyrolactone was ≥54.34%.

Key words: reagent, Ni/Al₂O₃, maleic anhydride, hydrogenation, γ-butyrolactone

中图分类号:

O643.36

朱金剑, 杨霞霞, 穆展鹏, 宋国良, 李子涵, 刘伟, 许岩, 张景成. 不同助剂对Ni/Al₂O₃催化顺酐液相加氢选择性的影响[J]. 无机盐工业, 2024, 56(4): 143-150.

ZHU Jinjian, YANG Xiaxia, MU Zhanpeng, SONG Guoliang, LI Zihan, LIU Wei, XU Yan, ZHANG Jingcheng. Effect of different additives on liquid phase selective hydrogenation performance of maleic anhydride over Ni/Al₂O₃[J]. Inorganic Chemicals Industry, 2024, 56(4): 143-150.

图/表 11

图1

表1

图2

表2

图3

图4

图5

图6

图7

图8

表3

参考文献 32

1	SOLSONA V， MORALES-DE LA ROSA S， DE LUCA O， et al. Solvent additive-induced deactivation of the Cu-ZnO（Al₂O₃）-catalyzed γ-butyrolactone hydrogenolysis：A rare deactivation proce-ss［J］. Industrial & Engineering Chemistry Research， 2021， 60（44）：15999-16010.
2	ZHOU Yafen， WANG Qing， WANG Manman， et al. Promotional effect of CoO（OH） on selective hydrogenation of maleic anhydride to γ-butyrolactone over supported ruthenium catalyst［J］. China Petroleum Processing & Petrochemical Technology， 2015， 17（4）：96-101.
3	梁斌，李宝岩，金荣华，等. γ-丁内酯的工业应用进展［J］. 上海师范大学学报（自然科学版）， 2021， 50（5）：629-635.
	LIANG Bin， LI Baoyan， JIN Ronghua， et al. Progress in industrial application of γ-butyrolactone［J］. Journal of Shanghai Normal University（Natural Sciences）， 2021， 50（5）：629-635.
4	何仕明，王俊文，张玮，等. 苯氧化法制顺酐连续化生产工艺设计及评价［J］. 化学工程， 2022， 50（4）：73-78.
	HE Shiming， WANG Junwen， ZHANG Wei， et al. Process design and evaluation of continuous production of maleic anhydride by benzene oxidation［J］. Chemical Engineering（China）， 2022， 50（4）：73-78.
5	FAIZAN M， LI Yingwei， ZHANG Ruirui， et al. Progress of vanadium phosphorous oxide catalyst for n-butane selective oxidati-on［J］. Chinese Journal of Chemical Engineering， 2022， 43：297- 315.
6	MÜLLER M， KUTSCHERAUER M， BÖCKLEIN S， et al. On the importance of by-products in the kinetics of n-butane oxidation to maleic anhydride［J］. Chemical Engineering Journal， 2020， 401：126016.
7	肖刚. 国内顺酐现状及发展趋势［J］. 聚酯工业， 2023， 36（3）：13-17.
	XIAO Gang. The current situation and development trend of Maleic anhydride in China［J］. Polyester Industry， 2023， 36（3）：13-17.
8	BAI Yang， CHERKASOV N， HUBAND S， et al. Highly selective continuous flow hydrogenation of cinnamaldehyde to cinnamyl alcohol in a Pt/SiO₂ coated tube reactor［J］. Catalysts， 2018， 8（2）： 58.
9	WANG Jiandian， SUN Changyong， XIA Wenjun， et al. Pd/BN catalysts for highly efficient hydrogenation of maleic anhydride to succinic anhydride［J］. Applied Catalysis A：General， 2022， 630：118471.
10	LI Haoyu， WU Pengfei， LI Xianquan， et al. Catalytic hydrogenation of maleic anhydride to γ-butyrolactone over a high-performance hierarchical Ni-Zr-MFI catalyst［J］. Journal of Catalysis， 2022， 410：69-83.
11	ZHAO Lili， ZHAO Jianghong， WU Tianjie， et al. Synergistic effect of oxygen vacancies and Ni species on tuning selectivity of Ni/ZrO₂ catalyst for hydrogenation of maleic anhydride into succinic anhydride and γ-butyrolacetone［J］. Nanomaterials， 2019， 9（3）：406.
12	YU Zhiquan， WANG Anjie， LIU Shan， et al. Hydrodeoxygenation of phenolic compounds to cycloalkanes over supported nickel phosphides［J］. Catalysis Today， 2019， 319：48-56.
13	ZHOU Yafen， CHEN Qilin， WANG Qing， et al. Selective hydrogenation of maleic anhydride to succinic anhydride over nickel catalyst supported on carbon microspheres［J］. China Petroleum Processing & Petrochemical Technology， 2021， 23（4）：75-82.
14	REDDY KANNAPU H P， MULLEN C A， ELKASABI Y， et al. Catalytic transfer hydrogenation for stabilization of bio-oil oxygenates：Reduction of p-cresol and furfural over bimetallic Ni-Cu catalysts using isopropanol［J］. Fuel Processing Technology， 2015， 137：220-228.
15	SHEN Zhibing， KE Ming， YU Pei， et al. Catalytic activities of Mo-modified Ni/Al₂O₃ catalysts for thioetherification of mercaptans and di-olefins in fluid catalytic cracking naphtha［J］. Transition Metal Chemistry， 2012， 37（6）：587-593.
16	LI Jingfeng， CHAI Yongming， LIU Bin， et al. The catalytic performance of Ni₂P/Al₂O₃ catalyst in comparison with Ni/Al₂O₃ catalyst in dehydrogenation of cyclohexane［J］. Applied Catalysis A：General， 2014， 469：434-441.
17	SHE Tiantian， CHU Xiaoning， ZHANG Huiling， et al. Ni-Mg/γ-Al₂O₃ catalyst for 4-methoxyphenol hydrogenation：Effect of Mg modification for improving stability［J］. Journal of Nanoparticle Research， 2018， 20（9）：224.
18	刘伟，张景成，陈永生，等. 一种高活性镍基丙酮加氢催化剂及制备方法：中国，112337474B［P］. 2023-05-09.
19	刘伟，陈永生，许岩，等. 一种羟乙基乙二胺合成哌嗪的催化剂及其制备方法、应用：中国，114247449B［P］. 2023-08-22.
20	刘伟，许岩，陈永生，等. 碱土金属对铜/三氧化二铝酯加氢催化剂性能的影响［J］. 无机盐工业， 2023， 55（9）：140-144.
	LIU Wei， XU Yan， CHEN Yongsheng， et al. Effect of alkaline earth metals on performance of Cu/Al₂O₃ ester hydrogenation cat-alyst［J］. Inorganic Chemicals Industry， 2023， 55（9）：140-144.
21	ZHUANG Jianguo， YAN Siyan， ZHANG Peng， et al. Regulating the states of Ni species by controlling the silanols of MCM-41 support to promote the hydrogenation of maleic anhydride［J］. Fuel， 2023， 335：127030.
22	HUANG Guan， SUN Zhichao， LIU Yingya， et al. Efficient Ni₂P/SiO₂ catalysts with enhanced performance for the hydrogenation of 4，6-dimethyldibenzothiophene and phenanthrene［J］. Industrial & Engineering Chemistry Research， 2023， 62（29）：11428-11438.
23	张因，郭健健，王杰，等. 以NiAl-NO₃-LDH为前驱体制备Ni-Al₂O₃催化剂及其催化乙酰丙酸加氢性能［J］. 高等学校化学学报， 2019， 40（8）：1686-1696.
	ZHANG Yin， GUO Jianjian， WANG Jie， et al. Preparation of Ni-Al₂O₃ catalysts derived from hydrotalcite and its catalytic performance for hydrogenation of levulinic acid［J］. Chemical Journal of Chinese Universities， 2019， 40（8）：1686-1696.
24	TIAN Weiping， GUO Shaofei， SHI Li. Ni-loaded catalyst containing activated clay for maleic anhydride hydrogenation to succinic anhydride［J］. China Petroleum Processing & Petrochemical Technology， 2011， 13（4）：35-40.
25	CHU Shuang， LI Xiang， ZHOU Xuerong， et al. Preparation of Ni₂P supported on Al₂O₃ and B₂O₃mixed oxides by temperature-programmed reduction of phosphate precursors with low P/Ni ratios［J］. Topics in Catalysis， 2020， 63（15）：1379-1387.
26	LI Xiang， FENG Jianpeng， GUO Jingyu， et al. Preparation of Ni₂P/Al₂O₃ by temperature-programmed reduction of a phosphate precursor with a low P/Ni ratio［J］. Journal of Catalysis， 2016， 334：116-119.
27	ZHANG Zhena， TANG Mingxiao， CHEN Jixiang. Effects of P/Ni ratio and Ni content on performance of γ-Al₂O₃-supported nickel phosphides for deoxygenation of methyl laurate to hydrocarbo-ns［J］. Applied Surface Science， 2016， 360：353-364.
28	LI Kelun， WANG Rijie， CHEN Jixiang. Hydrodeoxygenation of anisole over silica-supported Ni₂P，MoP，and NiMoP catalys- ts［J］. Energy & Fuels， 2011， 25（3）：854-863.
29	CECILIA J A， JIMÉNEZ-MORALES I， INFANTES-MOLINA A， et al. Influence of the silica support on the activity of Ni and Ni₂P based catalysts in the hydrodechlorination of chlorobenzene.Study of factors governing catalyst deactivation［J］. Journal of Molecular Catalysis A：Chemical， 2013， 368-369：78-87.
30	LEE Y K， OYAMA S T. Bifunctional nature of a SiO₂-supported Ni₂P catalyst for hydrotreating：EXAFS and FTIR studies［J］. Journal of Catalysis， 2006， 239（2）：376-389.
31	LONG Huali， XU Yan， ZHANG Xiaoqing， et al. Ni-Co/Mg-Al catalyst derived from hydrotalcite-like compound prepared by plasma for dry reforming of methane［J］. Journal of Energy Chemistry， 2013， 22（5）：733-739.
32	SAWHILL S J， LAYMAN K A， VAN WYK D R， et al. Thiophene hydrodesulfurization over nickel phosphide catalysts：Effect of the precursor composition and support［J］. Journal of Catalysis， 2005， 231（2）：300-313.

催化剂	颗粒尺寸/nm
催化剂	Ni ⁰ （200）	Ni ⁰ （220）	平均颗粒尺寸
Ni/Al₂O₃	6.0	12.8	9.4
Ni-Mg/Al₂O₃	11.4	11.1	11.25
Ni-P/Al₂O₃	5.4	10.2	7.8
Ni-Mo/Al₂O₃	5.7	7.4	6.55
Ni-Cu/Al₂O₃	12.3	8.3	10.3

催化剂	比表面积/（m²·g^-1）	孔容/（cm³·g^-1）	孔径/nm
Ni/Al₂O₃	262	0.42	6.4
Ni-Cu/Al₂O₃	226	0.36	6.4
Ni-Mo/Al₂O₃	262	0.37	5.6
Ni-P/Al₂O₃	182	0.28	6.2
Ni-Mg/Al₂O₃	225	0.37	6.6

催化剂	顺酐转化率/%	丁二酸酐选择性/%	γ-丁内酯选择性/%	其他产物选择性/%
Ni/Al₂O₃	97.30	12.95	45.19	41.86
Ni-Cu/Al₂O₃	99.88	30.49	42.82	26.69
Ni-Mo/Al₂O₃	99.48	18.87	54.34	26.79
Ni-P/Al₂O₃	98.79	73.75	18.59	7.66
Ni-Mg/Al₂O₃	98.34	34.55	41.67	23.78
