铜系材料的制备及其催化丁二酸二甲酯加氢的性能探究

doi:10.19964/j.issn.1006-4990.2022-0751

摘要/Abstract

摘要：

目前，工业上多用炔醛法、顺酐法、丁二烯法和环氧丙烷法生产1，4-丁二醇（BDO），但由于高能耗、高污染问题，使用更绿色环保的生物法生产BDO逐渐显示出更大优势。当前对由生物质平台化合物丁二酸酯化制得的丁二酸二甲酯（DMS）加氢制BDO研究较少。选用硝酸铜、硝酸锌和硝酸铝3种无机盐材料，通过共沉淀法制备了用于DMS加氢制备BDO反应的铜系催化剂；对产物进行XRF、BET、H₂-TPR、XRD、XPS等表征，并对催化材料性能进行测试，以期得到性能良好的催化材料，为后续研究提供思路。经分析，铜的质量分数为20%、锌铝物质的量比为0.3的催化材料在反应温度为185 ℃、反应压力为5 MPa、氢酯体积比为150、液时空速为1 h^-1时，催化DMS加氢反应性能良好，DMS转化率为98.6%、BDO选择性为87.3%，且连续运转1 000 h稳定性良好，具有较好的工业化前景。

关键词: 丁二酸二甲酯, 铜系催化剂, 加氢, 1，4-丁二醇

Abstract:

At present，acetylene aldehyde method，maleic anhydride method，butadiene method and propylene oxide method are used in the industry to produce 1，4-butanediol（BDO）.However，due to the high energy consumption and pollution，the use of more green biological method to produce BDO gradually shows more advantages.At present，there are few researches on the hydrogenation of dimethyl succinic acid（DMS），which can be obtained from the esterification of succinic acid platform molecule，to BDO.Three inorganic materials of copper nitrate，zinc nitrate and aluminum nitrate，were selected to prepare the copper catalyst for the hydrogenation of dimethyl succinic acid（DMS） to 1，4-butanediol（BDO） by coprecipitate method.The products were characterized by XRF，BET，H₂-TPR，XRD and XPS.And the catalytic material properties were tested in order to obtain catalytic materials with good performance，providing ideas for subsequent research.The results showed that the catalytic material with copper mass fraction of 20% and zinc-aluminum molar ratio of 0.3 had good hydrogenation performance at 185 ℃，5 MPa，hydrogen-ester ratio of 150 and space velocity of 1 h^-1，with DMS conversion rate of 98.6% and BDO selectivity of 87.3%.And it had good stability after 1 000 h continuous operation which showed good industrial prospect.

Key words: dimethyl succinate, copper catalyst, hydrogenation, 1，4-butanediol

中图分类号:

O643.36

王鹏, 赵山山, 卢雁飞, 李世松, 王春雷, 舒畅, 张东升. 铜系材料的制备及其催化丁二酸二甲酯加氢的性能探究[J]. 无机盐工业, 2023, 55(10): 145-152.

WANG Peng, ZHAO Shanshan, LU Yanfei, LI Shisong, WANG Chunlei, SHU Chang, ZHANG Dongsheng. Study on preparation of copper-based materials and its catalytic performance for hydrogenation of dimethyl succinate[J]. Inorganic Chemicals Industry, 2023, 55(10): 145-152.

图/表 13

表1

表2

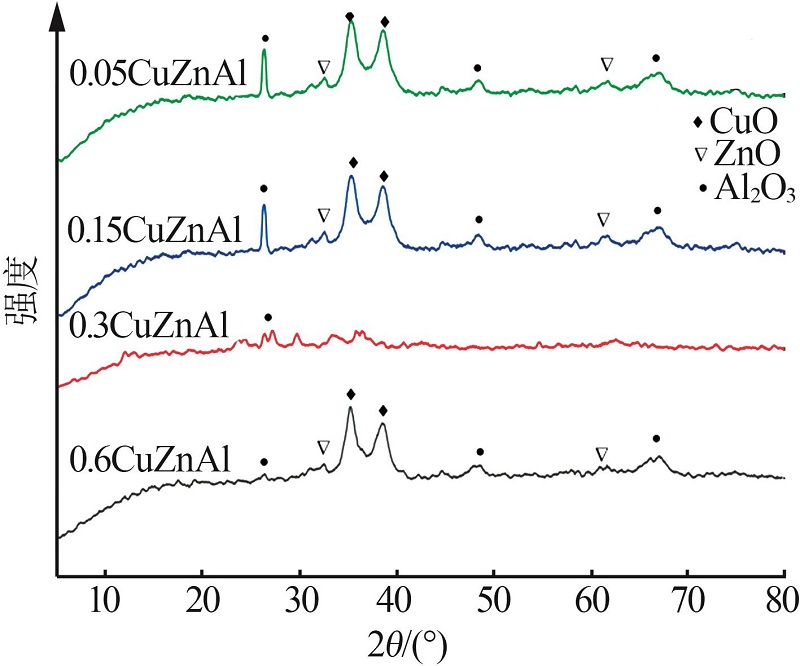

图1

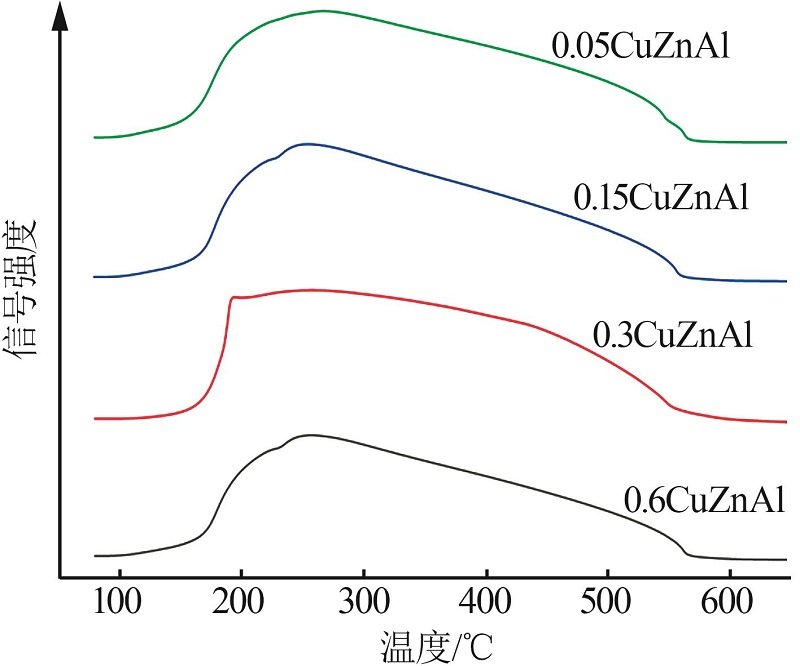

图2

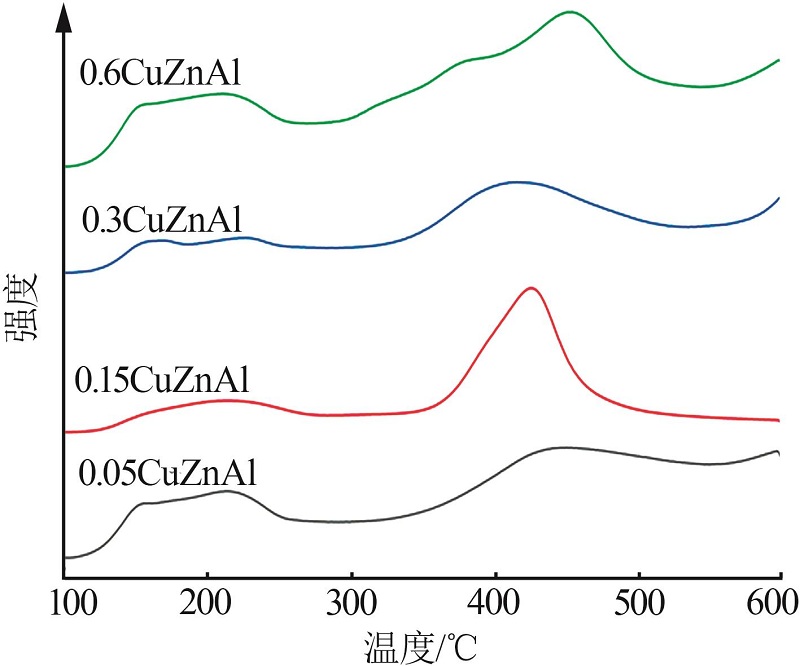

图3

表3

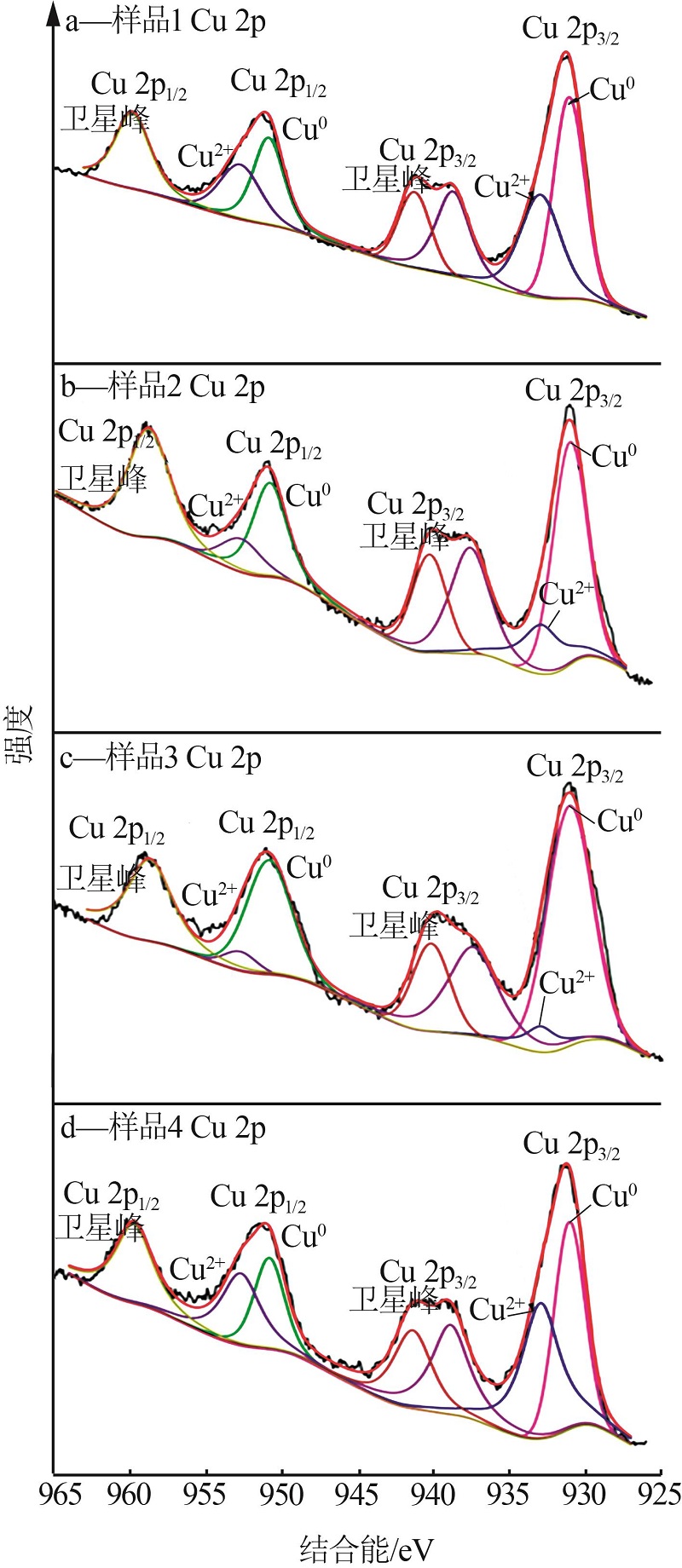

图4

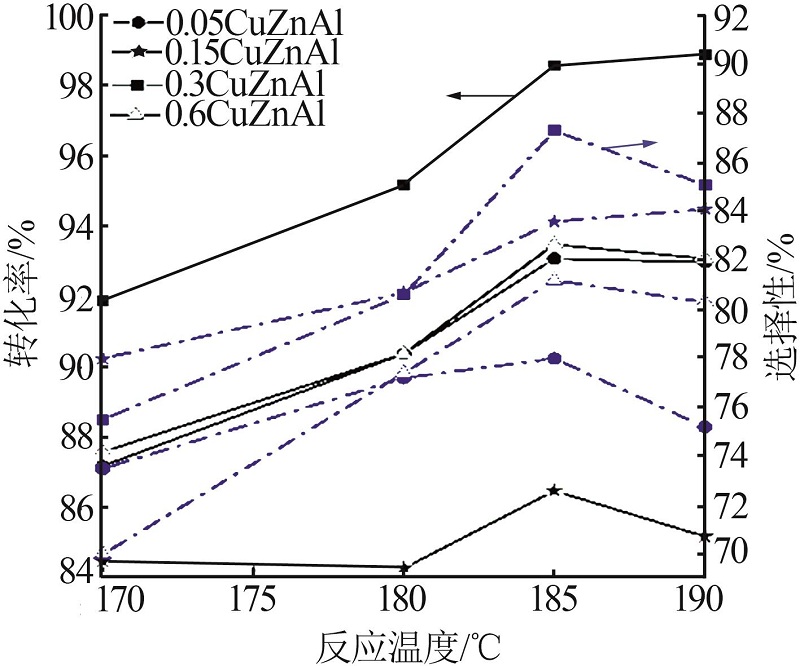

图5

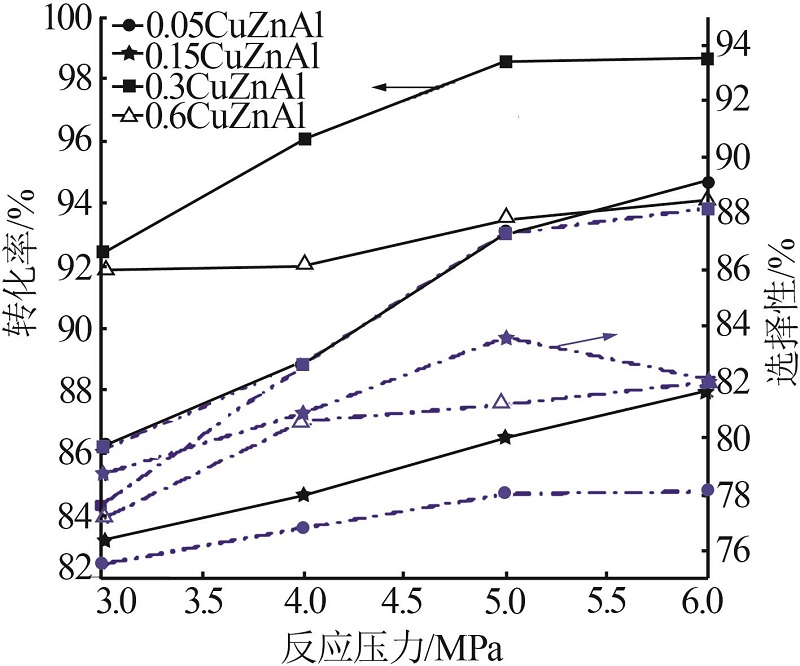

图6

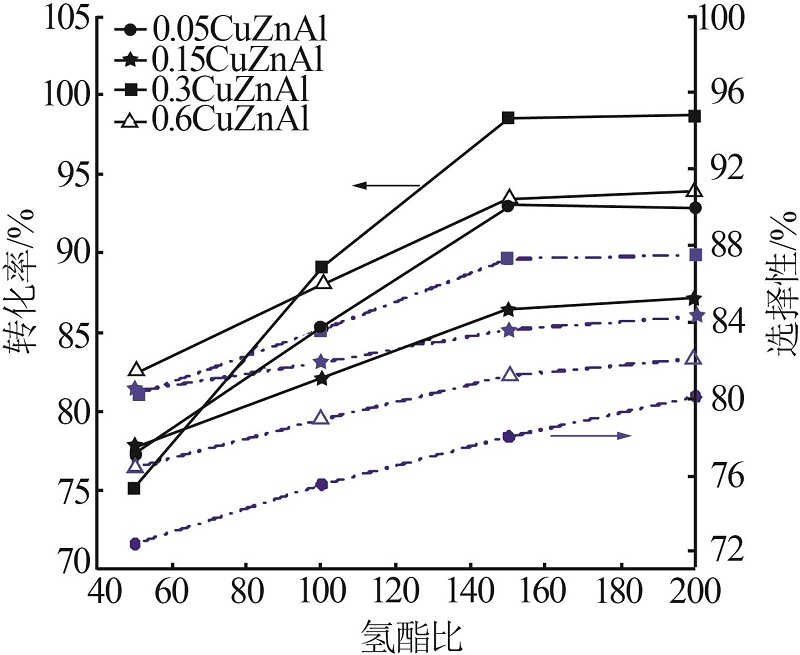

图7

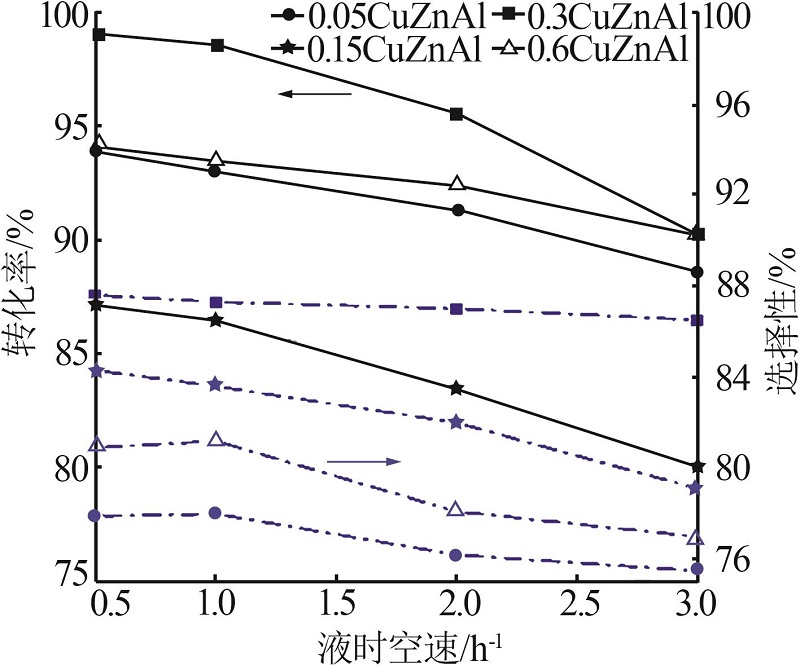

图8

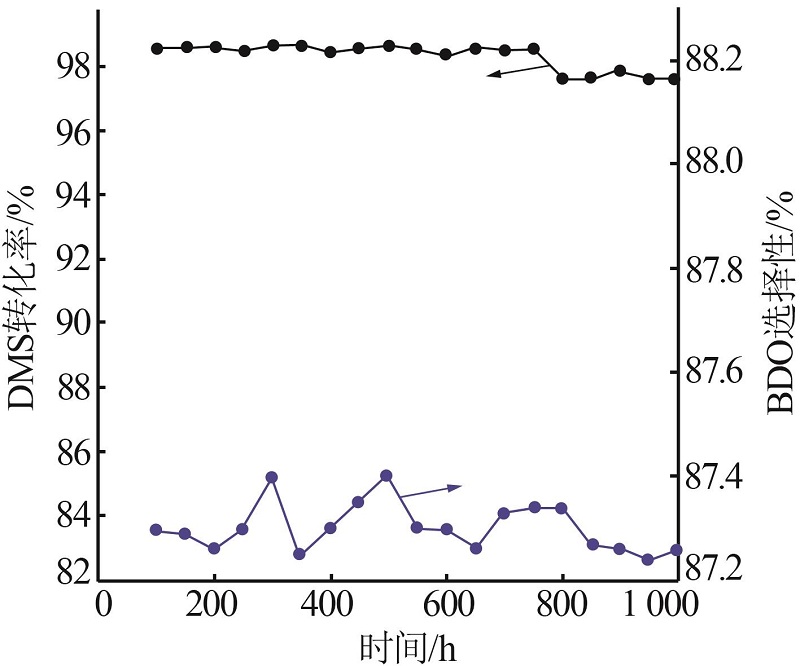

图9

表4

参考文献 37

1	YIM H， HASELBECK R， NIU Wei，et al.Metabolic engineering of Escherichia coli for direct production of 1，4-butanediol［J］.Nature Chemical Biology，2011，7（7）：445-452.
2	LIU Haolan， JIANG Yuanyuan， ZHAO Huaiyuan，et al.Preparation of highly dispersed Cu catalysts from hydrotalcite precursor for the dehydrogenation of 1，4-butanediol［J］.Journal of Industrial and Engineering Chemistry，2021，102：251-259.
3	刘响，廖启江，张敏卿.1，4-丁炔二醇加氢过程研究进展［J］.化工进展，2017，36（8）：2787-2797.
	LIU Xiang， LIAO Qijiang， ZHANG Minqing.Research progress of 1，4-butynediol hydrogenation process［J］.Chemical Industry and Engineering Progress，2017，36（8）：2787-2797.
4	TAMURA M， NAKAGAWA Y， TOMISHIGE K.Recent developments of heterogeneous catalysts for hydrogenation of carboxylic acids to their corresponding alcohols［J］.Asian Journal of Organic Chemistry，2020，9（2）：126-143.
5	黄佩佩.1，4-丁二醇的生产现状和发展［J］.当代化工研究，2022（1）：48-50.
	HUANG Peipei.Production status and development of 1，4-butanediol［J］.Modern Chemical Research，2022（1）：48-50.
6	BURGARD A， BURK M J， OSTERHOUT R，et al.Development of a commercial scale process for production of 1，4-butanediol from sugar［J］.Current Opinion in Biotechnology，2016，42：118-125.
7	李庆远，王超，许世佩，等.PBS前体1，4-丁二醇合成的反应工艺和催化剂研究进展［J］.化工进展，2022，41（11）：5771-5782.
	LI Qingyuan， WANG Chao， XU Shipei，et al.Research progress on reaction process and catalysts for PBS precursor of 1，4-butanediol synthesis［J］.Chemical Industry and Engineering Progress，2022，41（11）：5771-5782.
8	WU Mengying， SUNG L Y， LI H，et al.Combining CRISPR and CRISPRi systems for metabolic engineering of E.coli and 1，4-BDO biosynthesis［J］.ACS Synthetic Biology，2017，6（12）：2350-2361.
9	LEE Y， KIM Y T， KWON E E，et al.Biochar as a catalytic material for the production of 1，4-butanediol and tetrahydrofuran from furan［J］.Environmental Research，2020，184：109325.
10	FORTE A， ZUCARO A， BASOSI R，et al.LCA of 1，4-butanediol produced via direct fermentation of sugars from wheat straw feedstock within a territorial biorefinery［J］.Materials，2016，9（7）：563.
11	GUO Hui， LIU Huan， JIN Yuhan，et al.Advances in research on the bio-production of 1，4-butanediol by the engineered microbes［J］.Biochemical Engineering Journal，2022，185：108478.
12	SILVA R G C， FERREIRA T F， BORGES É R.Identification of potential technologies for 1，4-Butanediol production using prospecting methodology［J］.Journal of Chemical Technology & Biotechnology，2020，95（12）：3057-3070.
13	BRANDS D S， POELS E K， BLIEK A.Ester hydrogenolysis over promoted Cu/SiO₂ catalysts［J］.Applied Catalysis A：General，1999，184（2）：279-289.
14	ZHU Yulei， YANG Jun， DONG Genquan，et al.An environmentally benign route to γ-butyrolactone through the coupling of hydrogenation and dehydrogenation［J］.Applied Catalysis B：Environmental，2005，57（3）：183-190.
15	DAKHEL A A.Creation of room-temperature DMS carbon-incorporated ZnO［J］.Journal of Optoelectronics and Advanced Materials，2021，23（1/2）：58-62.
16	DAKHEL A A.Comparative study of the hydrogenation of Cu and TM（Mn，Fe，Ni）-codoped ZnO nanocomposite DMS［J］.Journal of Superconductivity and Novel Magnetism，2015，28（7）：2039-2045.
17	EL-HILO M， DAKHEL A A， YACOOB Z J.Magnetic interactions in Co²⁺ doped ZnO synthesised by co-precipitation method：Efficient effect of hydrogenation on the long-range ferromagnetic order［J］.Journal of Magnetism and Magnetic Materials，2019，482：125-134.
18	KANG K H， HAN S J， LEE J W，et al.Effect of boron content on 1，4-butanediol production by hydrogenation of succinic acid over Re-Ru/BMC （boron-modified mesoporous carbon） catalysts［J］.Applied Catalysis A：General，2016，524：206-213.
19	YAO Yaqi， WU Xiaoqian， GUTIÉRREZ O Y，et al.Roles of Cu⁺ and Cu⁰ sites in liquid-phase hydrogenation of esters on core-shell CuZn _x @C catalysts［J］.Applied Catalysis B：Environmental，2020，267：118698.
20	LIU Hanwen， HU Qi， FAN Guoli，et al.Surface synergistic effect in well-dispersed Cu/MgO catalysts for highly efficient vapor-phase hydrogenation of carbonyl compounds［J］.Catalysis Science & Technology，2015，5（8）：3960-3969.
21	ZUO Jianliang， CHEN Zhihang， WANG Furong，et al.Low-temperature selective catalytic reduction of NO _x with NH₃ over novel Mn-Zr mixed oxide catalysts［J］.Industrial & Engineering Chemistry Research，2014，53（7）：2647-2655.
22	郜宪龙，莫文龙，马凤云，等.助剂对Ni-Al合金和Raney-Ni催化剂结构及1，4-丁烯二醇加氢性能的影响［J］.无机化学学报，2020，36（5）：958-968.
	GAO Xianlong， MO Wenlong， MA Fengyun，et al.Effect of promoter on the Ni-Al alloy & the corresponding Raney-Ni catalyst and hydrogenation performance of 1，4-butylenedioi［J］.Chinese Journal of Inorganic Chemistry，2020，36（5）：958-968.
23	HU Qi， YANG Lan， FAN Guoli，et al.Hydrogenation of biomass-derived compounds containing a carbonyl group over a copper-based nanocatalyst：Insight into the origin and influence of surface oxygen vacancies［J］.Journal of Catalysis，2016，340：184- 195.
24	王振宇.高附加值手性醇的不对称合成研究［D］.北京：北京化工大学，2017.
	WANG Zhenyu.Study on asymmerty of high value chiral alcohols［D］.Beijing：Beijing University of Chemical Technology，2017.
25	HONG U G， KIM J K， LEE J，et al.Conversion of succinic acid to 1，4-butanediol via dimethyl succinate over rhenium nano-catalyst supported on copper-containing mesoporous carbon［J］.Journal of Nanoscience and Nanotechnology，2014，14（11）：8867-8872.
26	HUANG Xiumin， MA Meng， MIAO Shu，et al.Hydrogenation of methyl acetate to ethanol over a highly stable Cu/SiO₂ catalyst：Reaction mechanism and structural evolution［J］.Applied Catalysis A：General，2017，531：79-88.
27	WANG Yue， LIAO Junyu， ZHANG Jian，et al.Hydrogenation of methyl acetate to ethanol by Cu/ZnO catalyst encapsulated in SBA-15［J］.AIChE Journal，2017，63（7）：2839-2849.
28	DI Xin， LI Chuang， LAFAYE G，et al.Influence of Re-M interactions in Re-M/C bimetallic catalysts prepared by a microwave-assisted thermolytic method on aqueous-phase hydrogenation of succinic acid［J］.Catalysis Science & Technology，2017，7（22）：5212-5223.
29	VARDON D R， SETTLE A E， VOROTNIKOV V，et al.Ru-Sn/AC for the aqueous-phase reduction of succinic acid to 1，4-butanediol under continuous process conditions［J］.ACS Catalysis，2017，7（9）：6207-6219.
30	KEELS J M， CHEN Xiao， KARAKALOS S，et al.Aqueous-phase hydrogenation of succinic acid using bimetallic Ir-Re/C catalysts prepared by strong electrostatic adsorption［J］.ACS Catalysis，2018，8（7）：6486-6494.
31	OHLINGER C， KRAUSHAAR-CZARNETZKI B.Improved processing stability in the hydrogenation of dimethyl maleate to γ-butyrolactone，1，4-butanediol and tetrahydrofuran［J］.Chemical Engineering Science，2003，58（8）：1453-1461.
32	STEIN J， KABASCI S.Hydrierung von diethylsuccinat zu γ-butyrolacton，1，4-butandiol und tetrahydrofuran［J］.Chemie Ingenieur Technik，2016，88（5）：600-606.
33	DING Guoqiang， ZHU Yulei， ZHENG Hongyan，et al.Study on the reaction pathway in the vapor-phase hydrogenation of bioma-ss-derived diethyl succinate over CuO/ZnO catalyst［J］.Catalysis Communications，2010，11（14）：1120-1124.
34	LE S D， NISHIMURA S.Highly selective synthesis of 1，4-butanediol via hydrogenation of succinic acid with supported Cu-Pd alloy nanoparticles［J］.ACS Sustainable Chemistry & Engineering，2019，7（22）：18483-18492.
35	KANG K H， HONG U G， BANG Yongju，et al.Hydrogenation of succinic acid to 1，4-butanediol over Re-Ru bimetallic catalysts supported on mesoporous carbon［J］.Applied Catalysis A：General，2015，490：153-162.
36	DI Xin， LI Chuang， ZHANG Bingsen，et al.Role of Re and Ru in Re-Ru/C bimetallic catalysts for the aqueous hydrogenation of succinic acid［J］.Industrial & Engineering Chemistry Research，2017，56（16）：4672-4683.
37	TAKEDA Y， TAMURA M， NAKAGAWA Y，et al.Hydrogenation of dicarboxylic acids to diols over Re-Pd catalysts［J］.Catalysis Science & Technology，2016，6（14）：5668-5683.

催化剂	理论值		实测值
催化剂	n（Zn）: n（Al）	w （CuO）/%	w （CuO）/%	w （Al₂O₃）/%	w （ZnO）/%
0.05CuZnAl	0.05:1	20.0	20.4	73.7	5.9
0.15CuZnAl	0.15:1	20.0	20.8	65.9	13.3
0.3CuZnAl	0.3:1	20.0	20.4	55.0	24.6
0.6CuZnAl	0.6:1	20.0	20.9	49.7	29.4

催化剂	比表面积/ （m²·g^-1）	孔容/ （cm³·g^-1）	孔径/ nm
0.05CuZnAl	40	0.35	5.1
0.15CuZnAl	44	0.34	5.0
0.3CuZnAl	50	0.32	5.5
0.6CuZnAl	47	0.30	5.2

催化剂	弱酸量（100~＜250 ℃）	中强酸量（250~400 ℃）	强酸量（>400 ℃）	总酸量
0.05CuZnAl	0.18（30.5%）	—	0.41（69.4%）	0.59
0.15CuZnAl	0.31（23.1%）	—	1.03（76.8%）	1.34
0.3CuZnAl	0.08（23.5%）	—	0.26（76.4%）	0.34
0.6CuZnAl	0.15（24.5%）	—	0.46（75.4%）	0.61

催化剂	DMS/DES/SA 转化率/%	BDO选择性/%	反应温度/℃	反应压力/MPa	反应时间/h
0.3CuZnAl	97.5（DMS）	87.2	185	5	1 000
n（Cu）/n（Zn）=1:1^［31］	99.0（DMS）	64.0	220	5	8
Cu/ZrO₂^［32］	100（DES）	10.0	220	7	—
CuO/ZnO^［33］	100（DES）	86.1	170	4	—
8%Cu-2%Pd/HPA^［34］	100（SA）	82.0	200	8	96
Re-Cu-MC^［35］	100（SA）	<41.9	200	8	20
0.3Re-0.3Ru/MC^［35］	100（SA）	71.2	200	8	7
ReRu/C^［36］	100（SA）	70.0	—	8	—
Re-Pd/SiO₂［n（Re）/ n（Pd）=8］^［37］	100（SA）	89.0	140	8	96
