硝酸铁和磷酸共沉淀法制备电池级磷酸铁工艺研究

doi:10.19964/j.issn.1006-4990.2022-0548

摘要/Abstract

摘要：

以硝酸铁和磷酸为原料，利用共沉淀法制备了电池级磷酸铁，研究了反应温度、反应物浓度、投料比和反应时间对磷酸铁产率和粒径的影响，并通过正交优化得到了最佳的工艺条件：硝酸铁浓度为1.1 mol/L、投料比（磷酸与硝酸铁物质的量比）为1.1、反应温度为90 ℃、反应时间为8 h。采用扫描电镜（SEM）、激光粒度仪、X射线衍射仪（XRD）、热重-差式扫描量热仪（TG-DTA）等对制备的磷酸铁进行表征分析。分析结果表明：在优化条件下得到的二水磷酸铁为单斜晶，纯度高，二次粒径D₅₀为2.41 μm，均符合电池级磷酸铁的要求。以磷酸铁为前驱体制备的LiFePO₄/C性能良好，将其作为正极材料组成的电池在0.05C、0.1C、1C倍率下首次放电比容量分别为143.9、136.8、131.4 mA·h/g。

关键词: 硝酸铁, 磷酸铁, 共沉淀法, 磷酸铁锂, 正交实验

Abstract:

By using ferric nitrate and phosphoric acid as raw materials，the co-precipitation method was used to prepare the battery grade ferric phosphate.The effects of reaction temperature，reactant concentration，feeding proportion and reaction time on the yield and particle size of ferric phosphate were studied，and the optimal process conditions were obtained through orthogonal optimization：the solution concentration of Fe（NO₃）₃ was 1.1 mol/L，the feed ratio of phosphoric acid to ferric nitrate was 1.1，the reaction temperature was 90 ℃，and the reaction time was 8 h.The prepared iron phosphate was characterized by scanning electron microscopy（SEM），laser particle size analyzer，X-ray diffractometer（XRD） and TG-DTA.The analysis results showed that the obtained ferrophosphate dihydrate was monoclinic crystal with high purity and secondary particle size D₅₀ of 2.41 μm，which met the requirements of battery grade ferrophosphate.The performance of LiFePO₄/C prepared by the precursor system of iron phosphate was good.The initial discharge specific capacity of the battery composed of iron phosphate as cathode materials were 143.9，136.8 and 131.4 mA·h/g at 0.05C，0.1C and 1C，respectively.

Key words: ferric nitrate, ferric phosphate, co-precipitation method, lithium iron phosphate, orthogonal experiment

中图分类号:

TQ138.1

王紫涵, 李军, 陈明, 周青禺. 硝酸铁和磷酸共沉淀法制备电池级磷酸铁工艺研究[J]. 无机盐工业, 2023, 55(7): 51-57.

WANG Zihan, LI Jun, CHEN Ming, ZHOU Qingyu. Study on preparation of battery grade ferric phosphate by co-precipitation of ferric nitrate and phosphoric acid[J]. Inorganic Chemicals Industry, 2023, 55(7): 51-57.

图/表 15

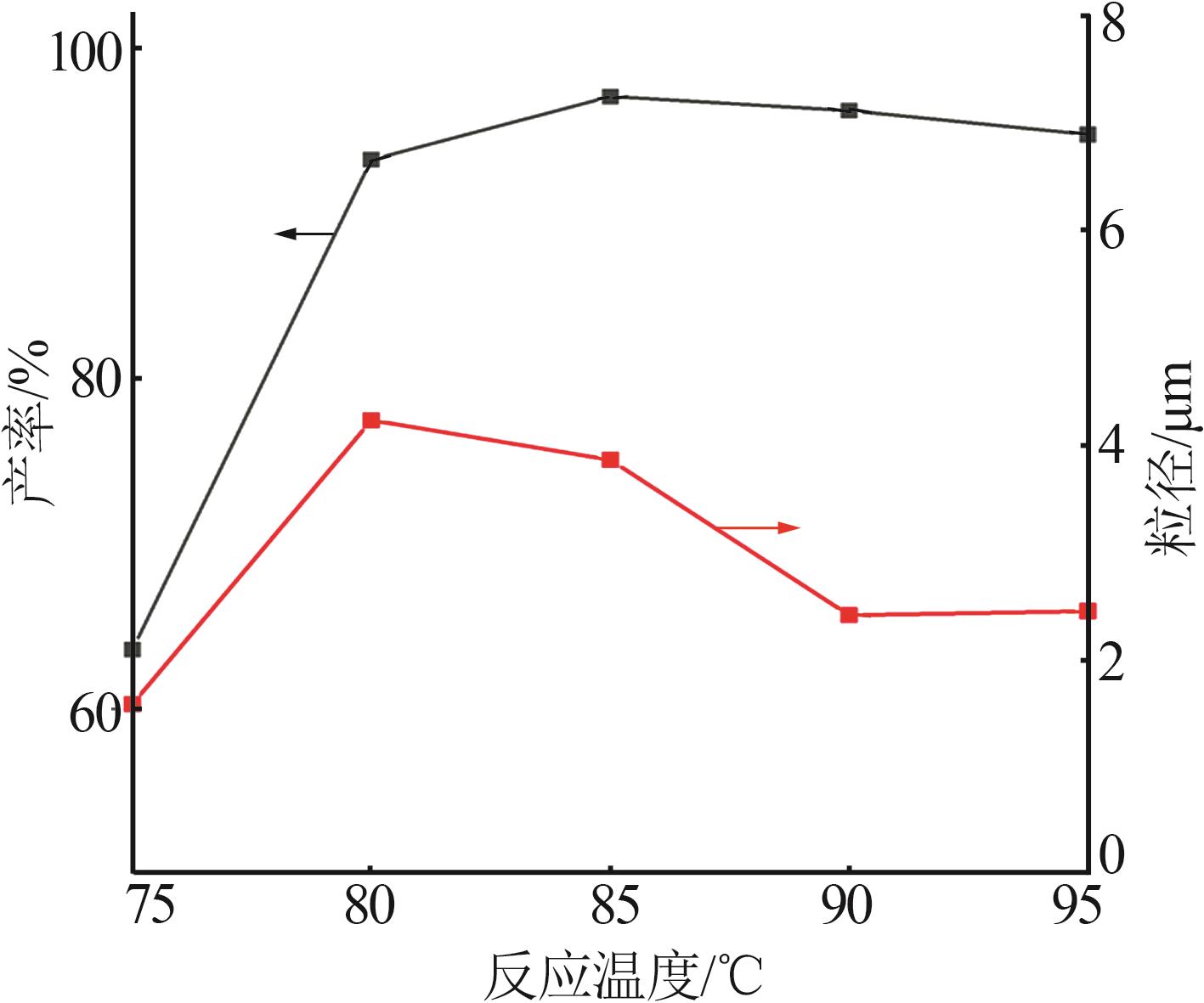

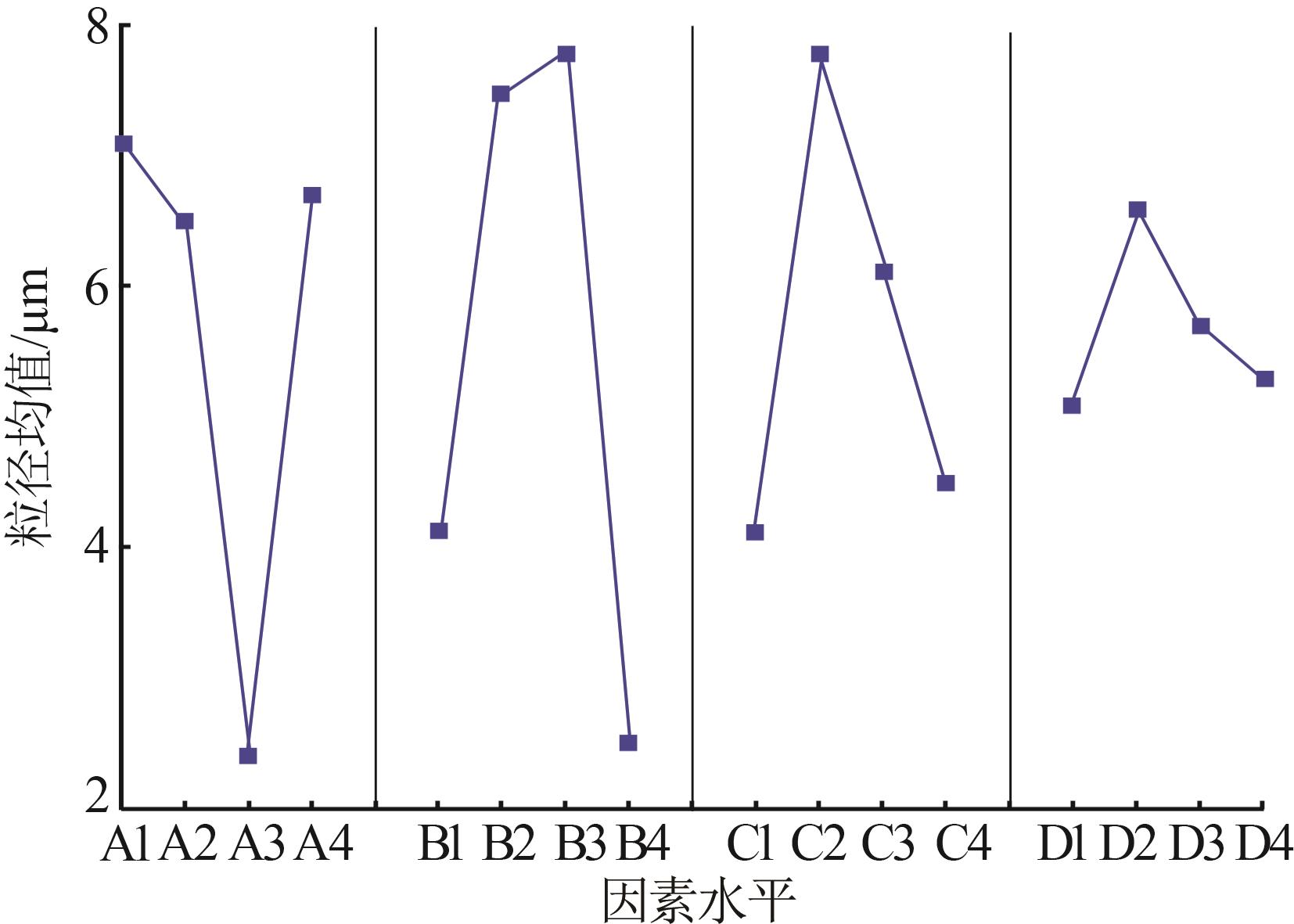

图1

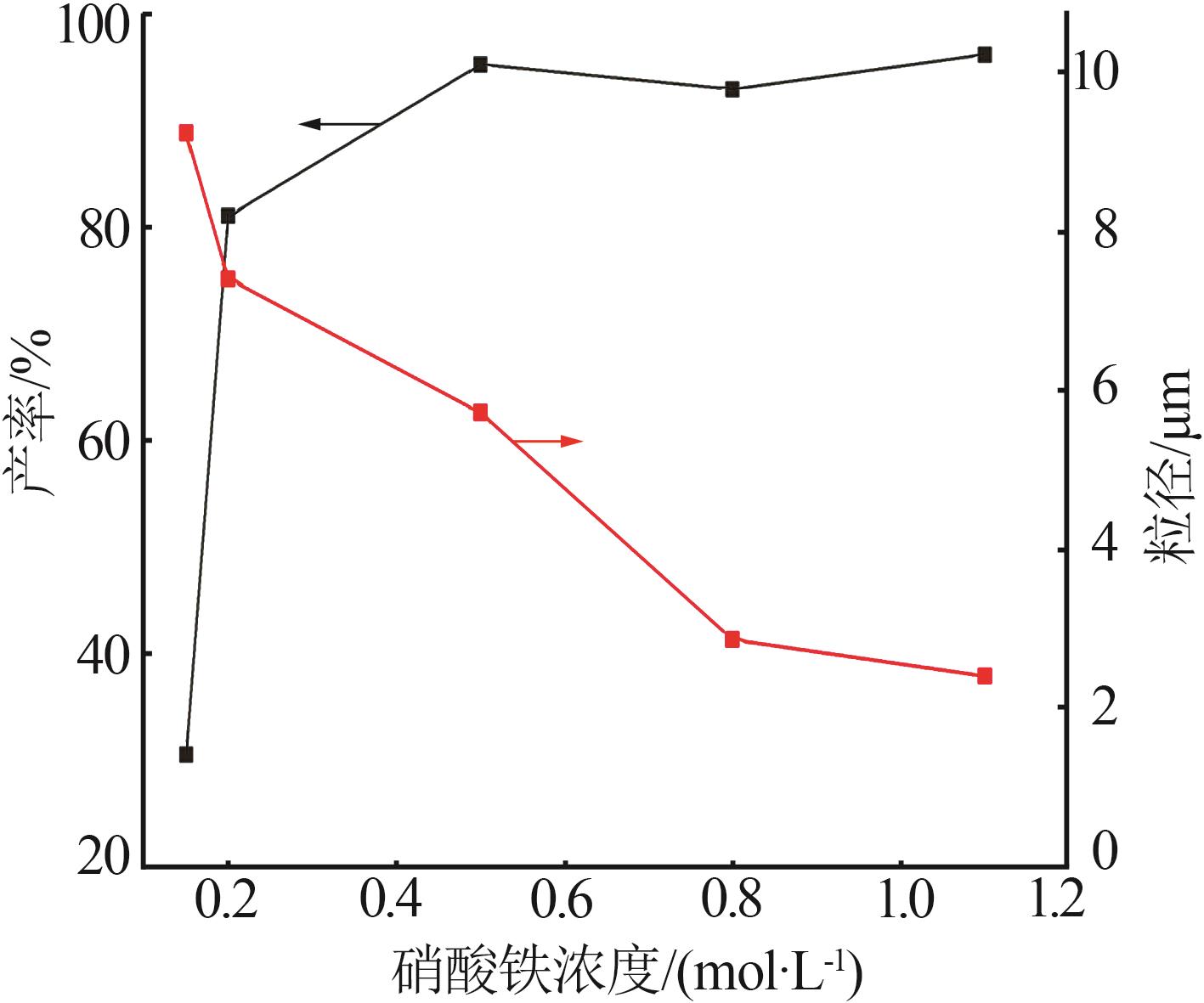

图2

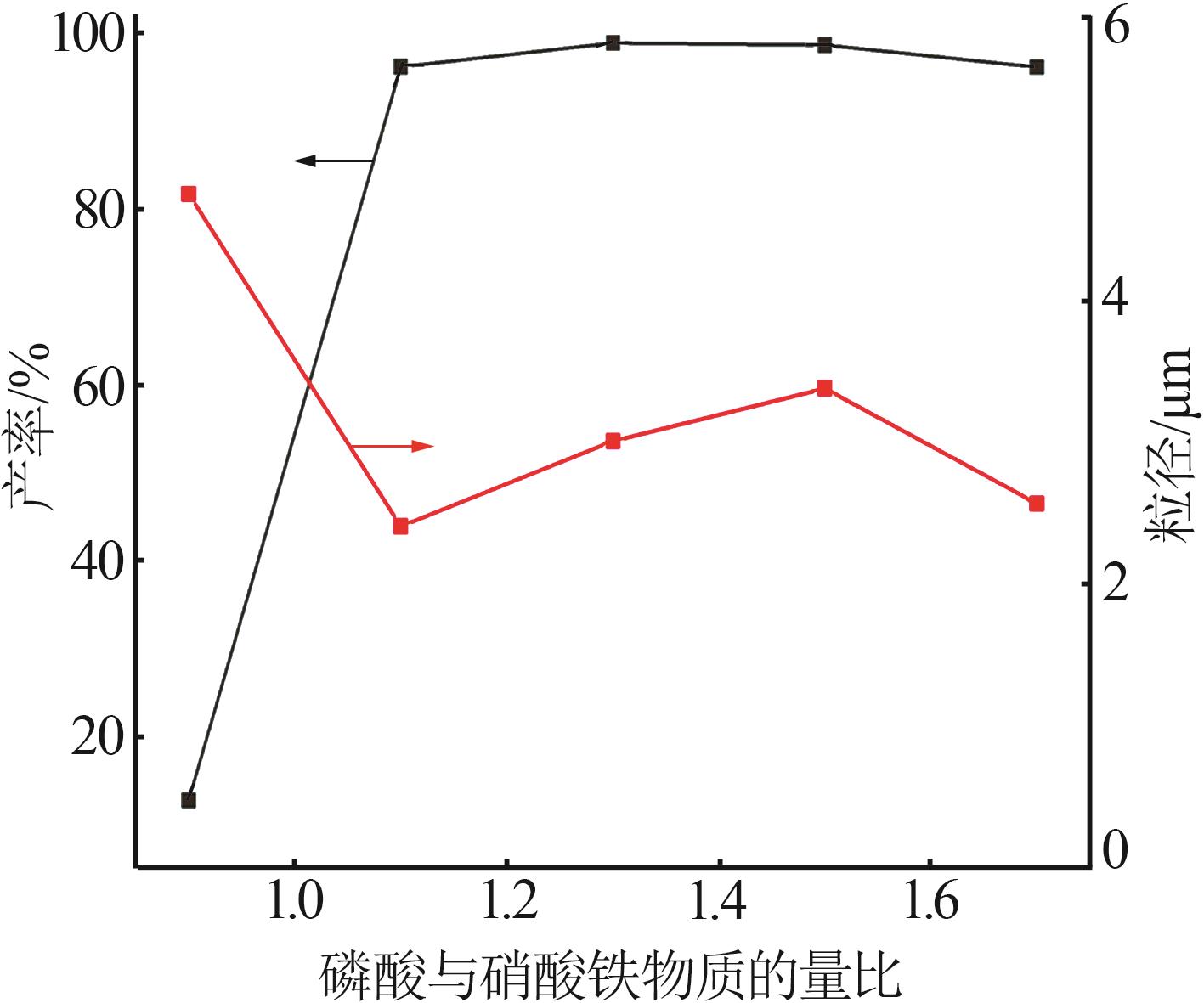

图3

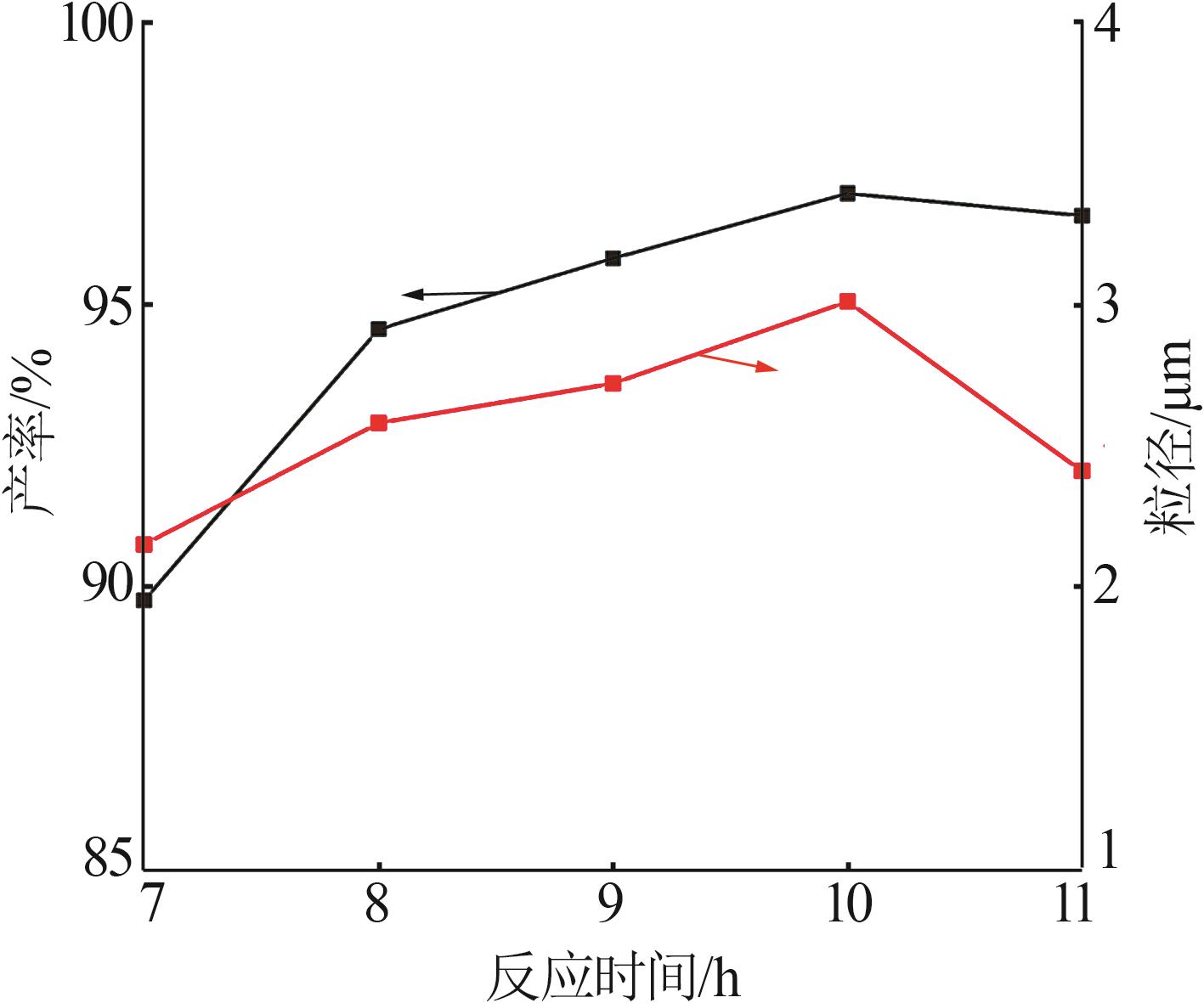

图4

表1

表2

表3

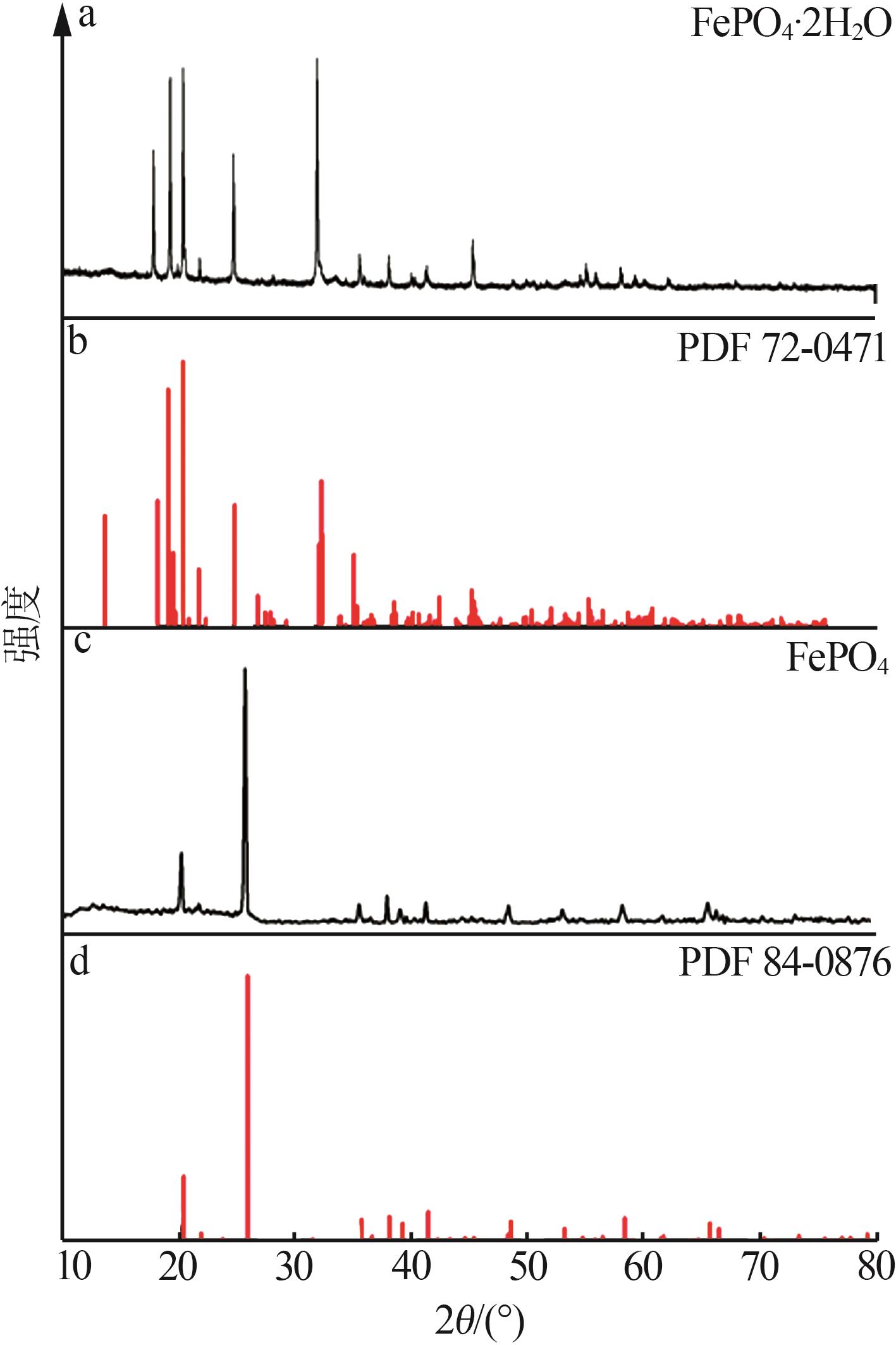

图5

图6

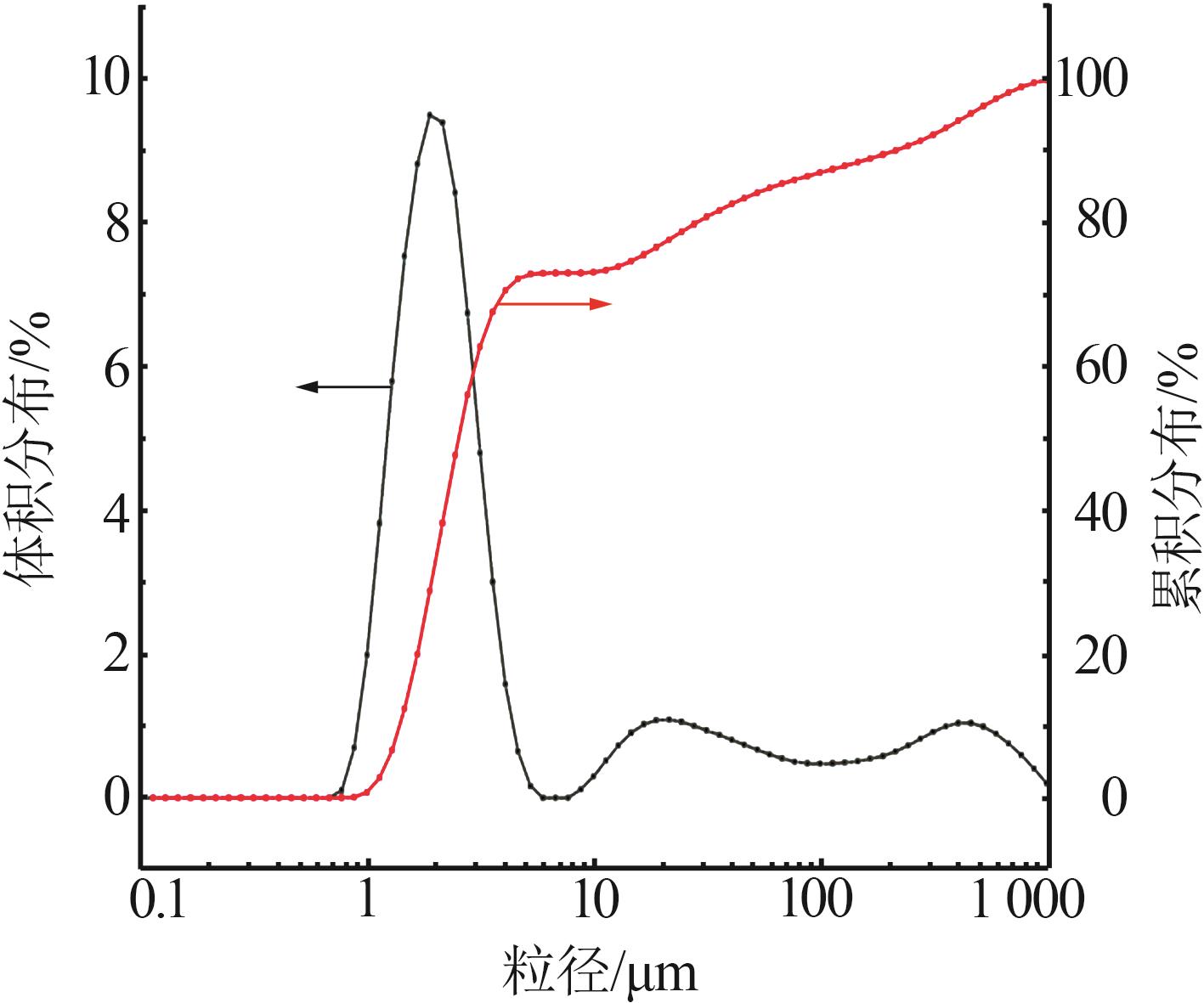

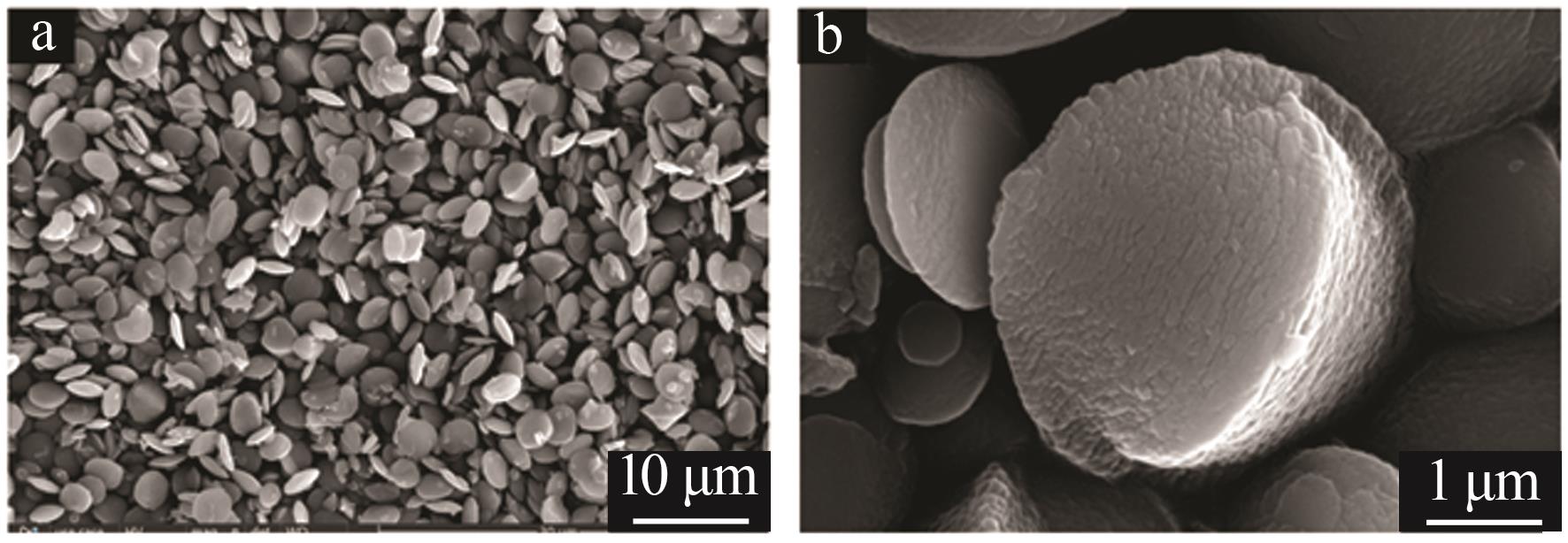

图7

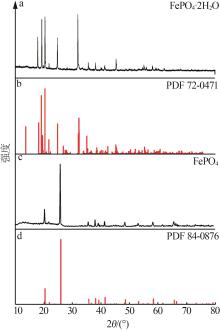

图8

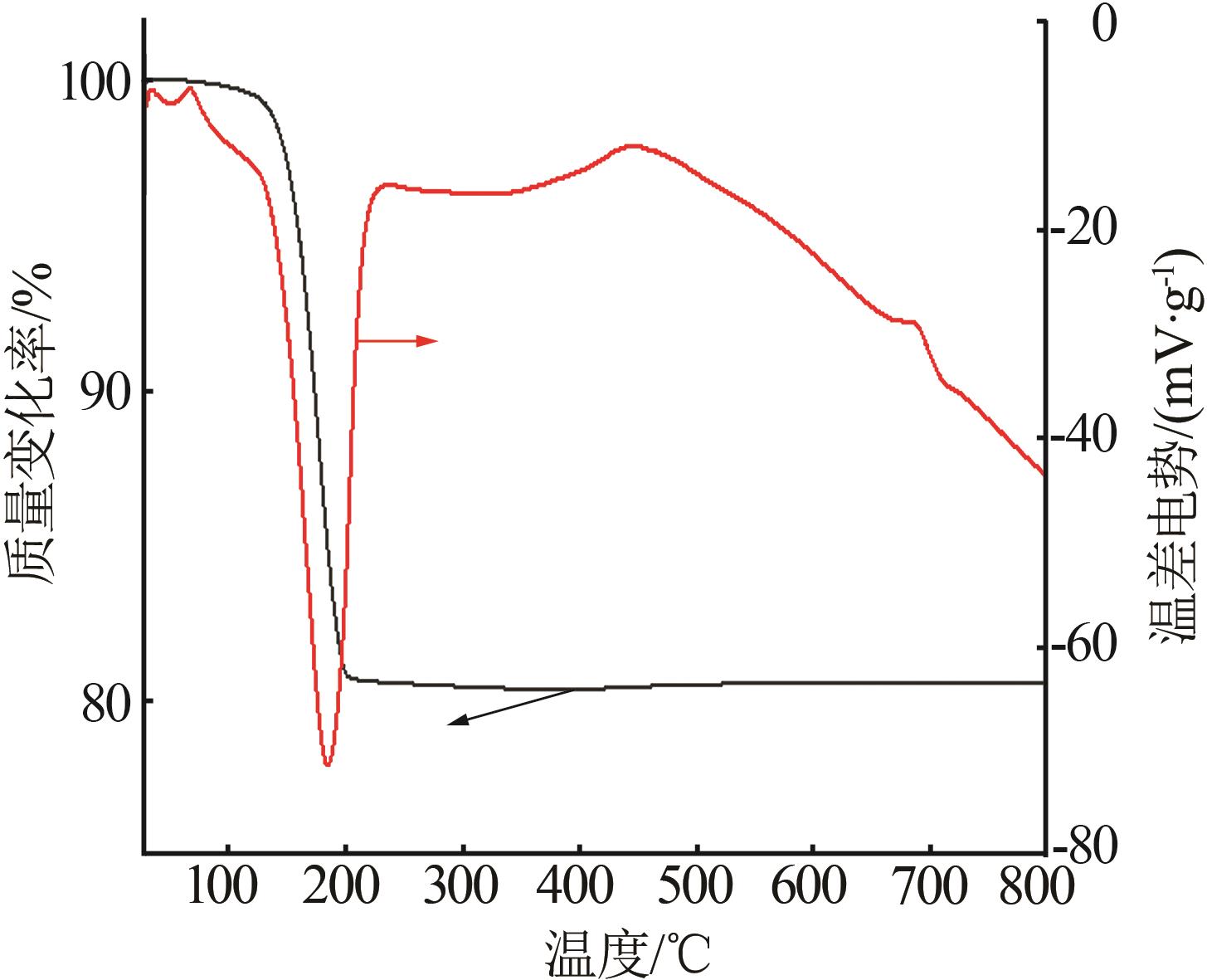

图9

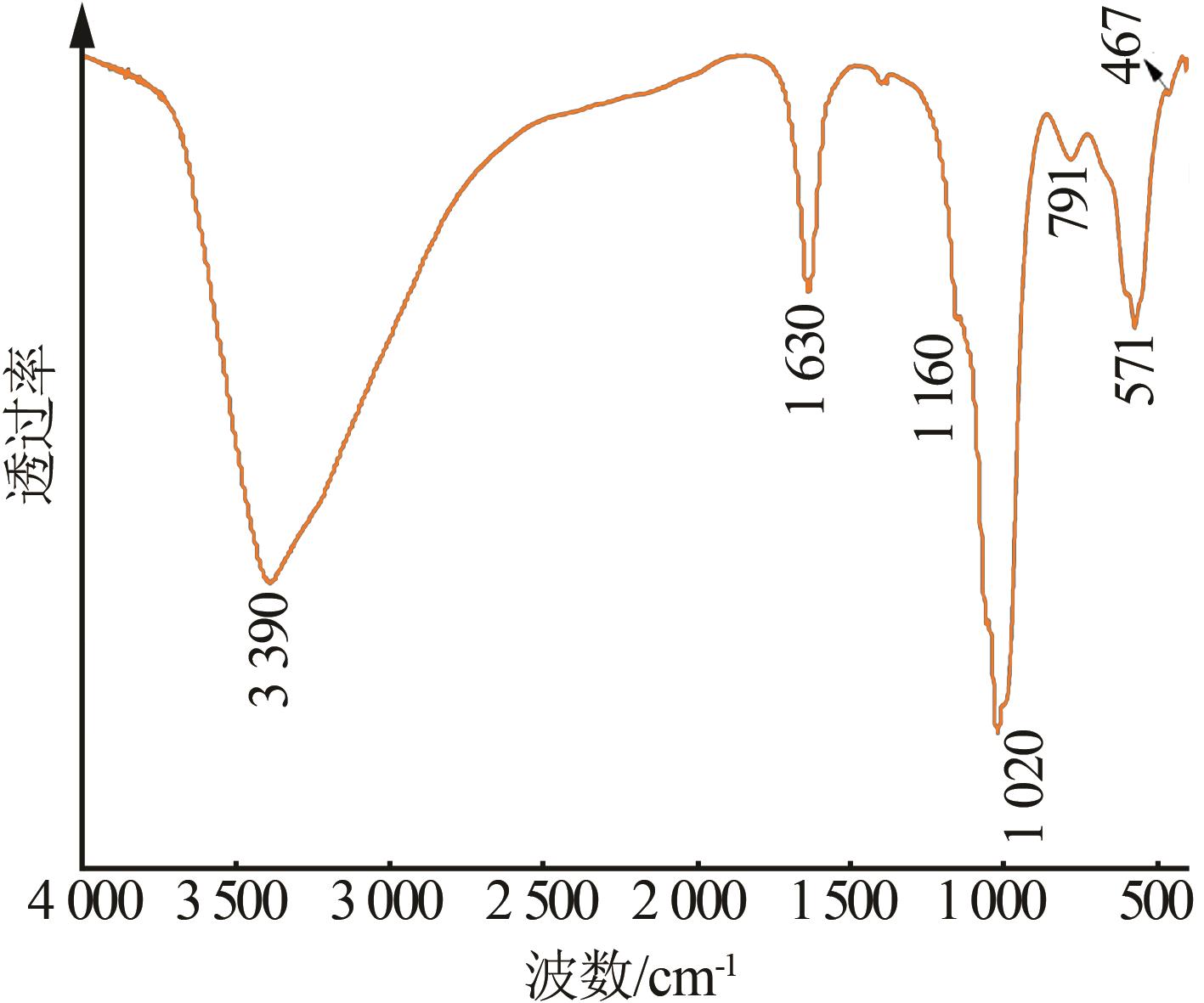

图10

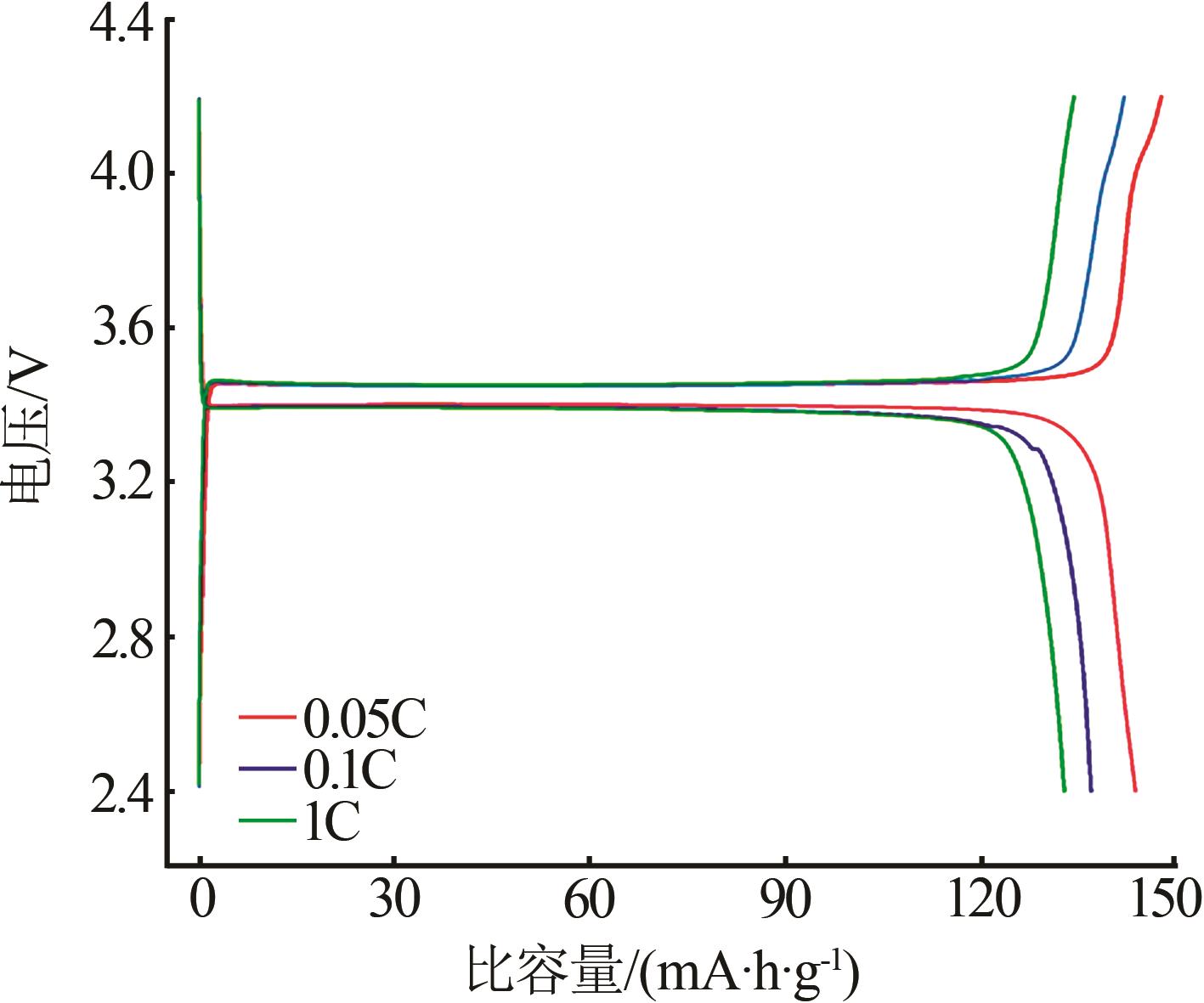

图11

表4

参考文献 15

1	张克杰，陈鹏，谢旺旺，等.磷酸铁锂优缺点及改性研究进展［J］.无机盐工业，2018，50（6）：13-17.
	ZHANG Kejie， CHEN Peng， XIE Wangwang，et al.Progress in modification of lithium iron phosphate and its advantages and disadvantages［J］.Inorganic Chemicals Industry，2018，50（6）：13-17.
2	梁广川.锂离子电池用磷酸铁锂正极材料［M］.北京：科学出版社，2013：288-292.
3	张婷，林森，于建国.磷酸铁锂正极材料的制备及性能强化研究进展［J］.无机盐工业，2021，53（6）：31-40.
	ZHANG Ting， LIN Sen， YU Jianguo.Research progress in synthesis and performance enhancement of LiFePO₄ cathode materials［J］.Inorganic Chemicals Industry，2021，53（6）：31-40.
4	刘贡钢，叶红齐，刘辉，等.前驱体磷酸铁的制备及其对磷酸
	铁锂电化学性能的影响［J］.应用化工，2013，42（2）：225- 228.
	LIU Gonggang， YE Hongqi， LIU Hui，et al.Preparation of precursor FePO₄ and its effects on electrochemical properties of LiFePO₄ ［J］.Applied Chemical Industry，2013，42（2）：225-228.
5	袁静楠.不同晶型磷酸铁的制备及与磷酸亚铁锂间的相互转换关系［D］.郑州：郑州大学，2012.
	YUAN Jingnan.Preparation of different crystal forms of iron phosphate and their conversion relationship with lithium ferrous phosphate［D］.Zhengzhou：Zhengzhou University，2012.
6	姚停，徐婷，宋磊，等.磷酸铁形貌对磷酸铁锂倍率性能的影响［J］.电池，2020，50（1）：54-57.
	YAO Ting， XU Ting， SONG Lei，et al.Effects of morphology of ferric phosphate on rate capability of lithium iron phosphate［J］.Battery Bimonthly，2020，50（1）：54-57.
7	吴康，李军，陈明.乙醇-水体系3D纳/微米球形磷酸铁的制备与表征［J］.无机盐工业，2020，52（6）：41-45.
	WU Kang， LI Jun， CHEN Ming.Synthesis and characterization of 3D nano/micro spherical iron phosphate in ethanol-water system［J］.Inorganic Chemicals Industry，2020，52（6）：41-45.
8	马志鸣，肖仁贵，廖霞，等.片层纳米结构磷酸铁制备及对磷酸铁锂电性能的影响［J］.材料导报，2018，32（19）：3325-3331.
	MA Zhiming， XIAO Rengui， LIAO Xia，et al.Preparation of the lameller nanostructure iron phosphate and its effect on the electrochemical performance of lithium iron phosphate［J］.Materials Review，2018，32（19）：3325-3331.
9	赵曼.水热法以磷铁制备电池级磷酸铁及改性研究［D］.贵阳：贵州大学，2017.
	ZHAO Man.Preparation of battery-grade iron phosphate from ferrophosphorus by hydrothermal method and its modification［D］.Guiyang：Guizhou University，2017.
10	严鹏，谢刚，张春明，等.非晶态磷酸铁的沉淀反应机理及性能［J］.电池，2015，45（5）：241-243.
	YAN Peng， XIE Gang， ZHANG Chunming，et al.Precipitation reaction mechanism and performance of amorphous ferric phosphate［J］.Battery Bimonthly，2015，45（5）：241-243.
11	张震，蒲薇华，任建国，等.控制结晶法制备球形磷酸铁的团聚尺寸模型［J］.化学工程，2011，39（8）：20-24.
	ZHANG Zhen， PU Weihua， REN Jianguo，et al.Agglomeration-size model of ferric phosphate spherical particle prepared by controlled crystallization［J］.Chemical Engineering（China），2011，39（8）：20-24.
12	李永佳，魏润宏，鲁劲华，等.电池级磷酸铁的制备及性能［J］.化工进展，2021，40（4）：2227-2233.
	LI Yongjia， WEI Runhong， LU Jinhua，et al.Preparation and performance of FePO₄ precursor for LiFePO₄ ［J］.Chemical Industry and Engineering Progress，2021，40（4）：2227-2233.
13	郑典模，潘鹤政，伍丽萍，等.超细磷酸铁的制备及其电化学性能研究［J］.电源技术，2015，39（1）：58-61.
	ZHENG Dianmo， PAN Hezheng， WU Liping，et al.Study on preparation and electrochemical of ultrafine FePO₄ ［J］.Chinese Journal of Power Sources，2015，39（1）：58-61.
14	李文升，樊勇利，童书辉，等.高振密球形FePO₄·xH₂O的合成研究［J］.电源技术，2013，37（6）：950-952.
	LI Wensheng， FAN Yongli， TONG Shuhui，et al.Synthesis research on iron phosphate with spherical structure and high tap density［J］.Chinese Journal of Power Sources，2013，37（6）：950-952.
15	ZHANG Tongbao， XIN Dawei， LU Yangcheng，et al.Direct precipitation for a continuous synthesis of nanoiron phosphate with high purity［J］.Industrial & Engineering Chemistry Research，2014，53（16）：6723-6729.

水平	因素
水平	A 反应温度/℃	B 反应物浓度/ （mol·L^-1）	C 投料比	D 反应时间/h
1	80	0.2	1.1	8
2	85	0.5	1.3	9
3	90	0.8	1.5	10
4	95	1.1	1.7	11

实验	实验因素					二次粒径/μm
实验	A	B	C	D	空白实验	二次粒径/μm
1	1	1	1	1	1	4.23
2	1	2	2	2	2	12.2
3	1	3	3	3	3	9.12
4	1	4	4	4	4	2.52
5	2	1	2	4	3	5.95
6	2	2	1	3	4	6.98
7	2	3	4	2	1	9.23
8	2	4	3	1	2	3.86
9	3	1	3	2	4	2.88
10	3	2	4	1	3	2.58
11	3	3	1	4	2	2.87
12	3	4	2	3	1	3.01
13	4	1	4	3	2	3.83
14	4	2	3	4	1	9.06
15	4	3	2	1	4	10.7
16	4	4	1	2	3	2.56
K₁	28.07	16.89	16.64	21.37	25.53
K₂	26.02	30.82	31.86	26.87	22.76
K₃	11.34	31.92	24.92	22.94	20.21
K₄	26.15	11.95	18.16	20.40	23.08
k₁	7.02	4.22	4.16	5.34	6.38
k₂	6.51	7.71	7.97	6.72	5.69
k₃	2.84	7.98	6.23	5.74	5.05
k₄	6.54	2.99	4.54	5.10	5.77
R	4.18	4.99	3.81	1.62	1.33

方差来源	偏差平方和	自由度	方差	F值	F_α	显著性
A	41.67	3	13.89	3.90	F_0.005（1，9）=13.61	*
B	75.03	3	25.01	7.02	F_0.05（1，9）=5.12	**
C	36.50	3	12.17	3.42	F_0.10（1，9）=3.36	*
D	6.09	3	2.03	0.57
误差	10.69	3	3.56
总和	169.98	15
