Fe3+协同Ni基金属-有机框架提升电催化析氧反应活性的研究

doi:10.19964/j.issn.1006-4990.2023-0287

摘要/Abstract

摘要：

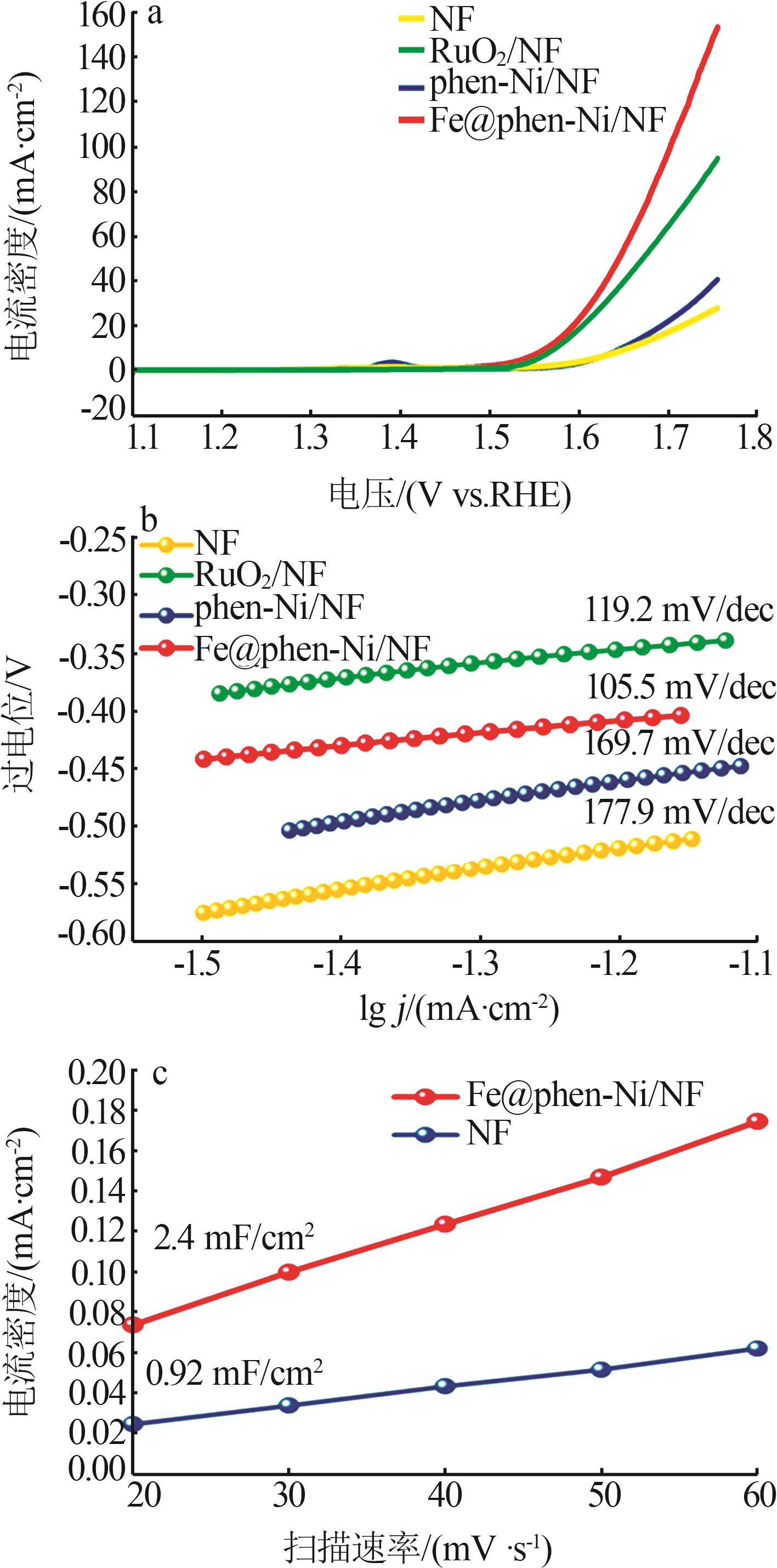

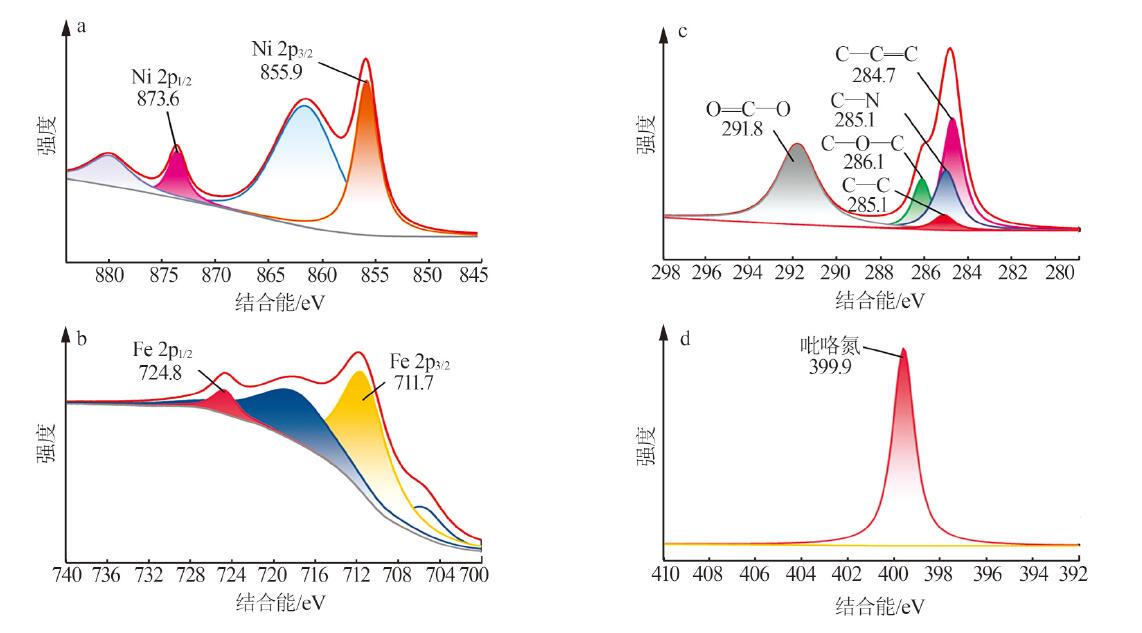

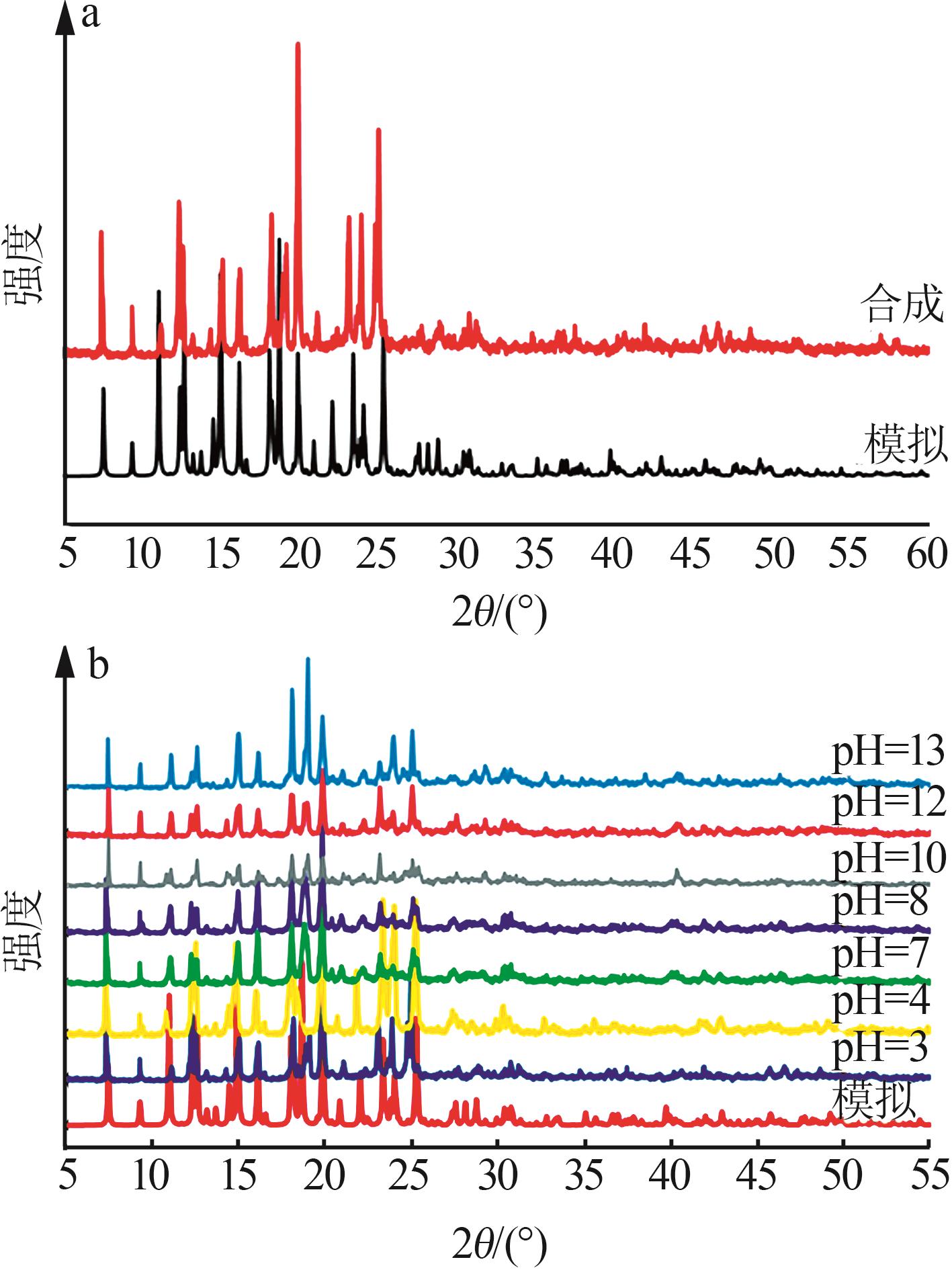

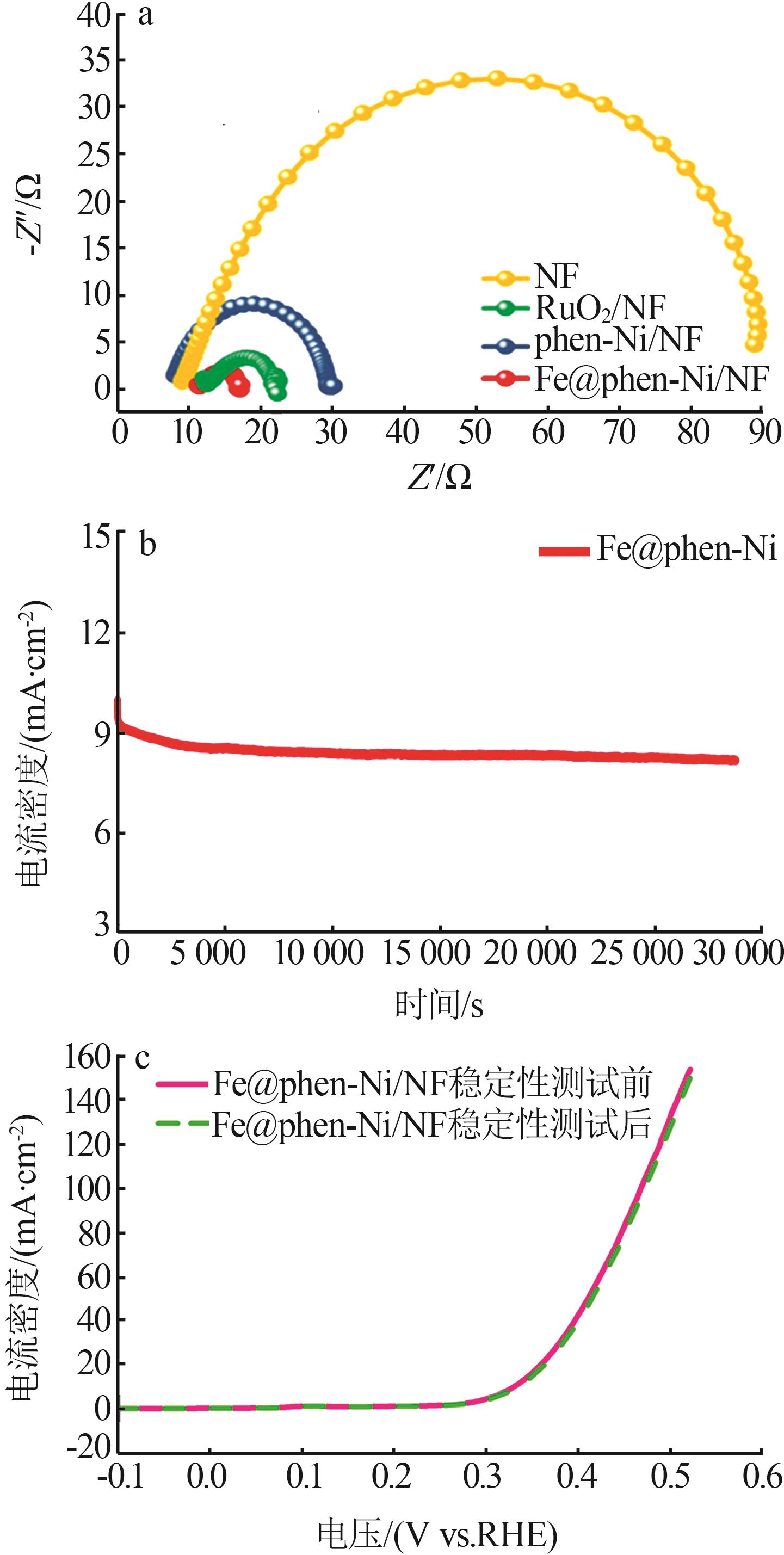

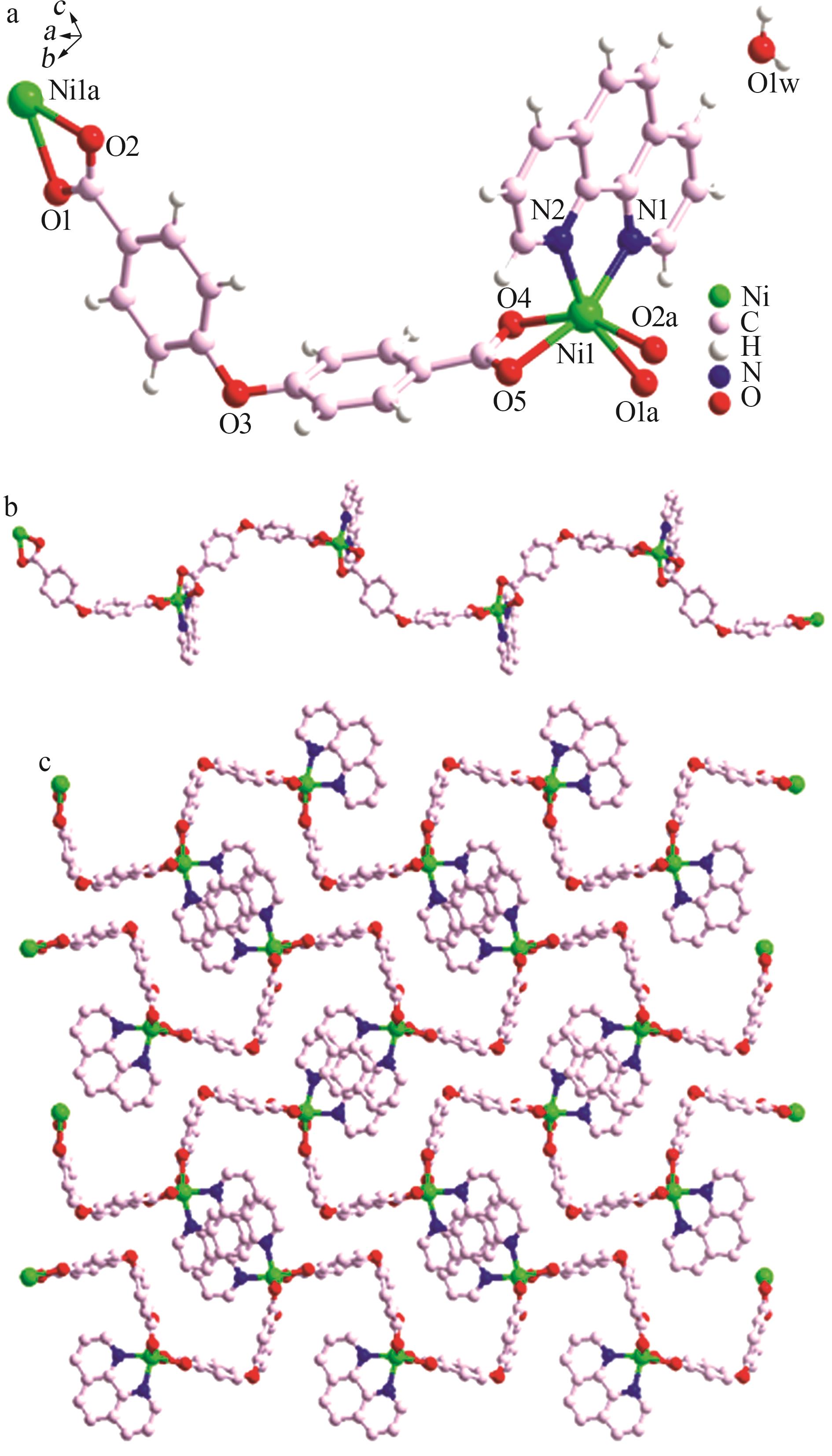

采用溶剂热法合成了金属-有机框架材料（phen-Ni），然后通过掺杂异金属Fe³⁺制备了Fe@phen-Ni电催化剂。利用X射线单晶衍射仪、X射线光电子能谱仪、扫描电子显微镜和透射电子显微镜等对催化剂的物相、形貌及各成分化学状态进行表征。利用线性扫描伏安法（LSV）和电化学阻抗谱（EIS）等研究了Fe@phen-Ni催化剂的电催化析氧（OER）性能。结果表明，当电流密度为10 mA/cm²时，Fe@phen-Ni的OER过电位为333 mV，与phen-Ni相比显示出更优异的OER催化活性。Fe@phen-Ni电催化活性的提高归因于Fe³⁺的引入，这不仅增加了电催化剂的活性位点，而且由于Fe³⁺和Ni²⁺的协同作用，促进了电子转移，从而提高了电催化活性。该工作不仅证实了异金属离子的掺杂有利于提高电催化析氧活性，而且为基于金属-有机框架材料制备电化学OER催化剂提供了新的思路。

关键词: 金属-有机框架, 电催化, 析氧反应, 非贵金属电催化剂

Abstract:

The metal-organic framework materials（phen-Ni） were synthesized by solvothermal method，and then Fe@phen-Ni electrocatalys were prepared by doping heterometallic Fe³⁺.The morphology，crystal structure and chemical composition of Fe@phen-Ni were characterized by X-ray single crystal diffractometer，scanning electron microscope（SEM），transmission electron microscope（TEM） and X-ray photoelectron spectrometer（XPS）.The electrochemical oxygen evolution reaction（OER） activity of Fe@phen-Ni was investigated by linear sweep voltammetry（LSV） and electrochemical impedance spectroscopy（EIS）.The results exhibited that Fe@phen-Ni had more excellent electrocatalytic performance with an overpotential of 333 mV at the current density of 10 mA/cm² when compared with that of phen-Ni.The improvement could be attributed to the two factors.The introduction of Fe³⁺ increased the active site of the electrocatalyst.The synergistic action of Fe³⁺ and Ni²⁺ promoted the electron transfer.This work not only confirmed that doping of Fe³⁺ was beneficial to improve the electrocatalytic oxygen-evolution activity，but also provided a new idea for the preparation of electrocatalytic OER catalysts based on metal-organic frame materials.

Key words: metal-organic frameworks, electrocatalysis, oxygen evolution reaction, nonprecious metal electrocatalyst

中图分类号:

TQ426

陈星亮, 范文娟, 常会, 黄海平, 蒋志强. Fe³⁺协同Ni基金属-有机框架提升电催化析氧反应活性的研究[J]. 无机盐工业, 2024, 56(2): 152-158.

CHEN Xingliang, FAN Wenjuan, CHANG Hui, HUANG Haiping, JIANG Zhiqiang. Study on collaborative strategy between Fe³⁺ and Ni-based metal-organic frameworks for boosting electrocatalytic oxygen evolution[J]. Inorganic Chemicals Industry, 2024, 56(2): 152-158.

图/表 9

表1

图1

图2

图3

图4

图5

图6

图7

图8

参考文献 23

1	谢士礼.钴基金属有机框架材料的制备及其电催化析氧性能研究［D］.大连：大连理工大学，2019.
	XIE Shili.Fabrication of Co-based metal-organic frameworks for electrocatalytic oxygen evolution［D］.Dalian：Dalian University of Technology，2019.
2	ZHANG Bowei， LUI Y H， GAUR A P S，et al.Hierarchical FeNiP@ultrathin carbon nanoflakes as alkaline oxygen evolution and acidic hydrogen evolution catalyst for efficient water electrolysis and organic decomposition［J］.ACS Applied Materials & Interfaces，2018，10（10）：8739-8748.
3	WU Zhihan， WANG Zhiqiang， GENG Fengxia.Radially aligned hierarchical nickel/nickel-iron（oxy）hydroxide nanotubes for efficient electrocatalytic water splitting［J］.ACS Applied Materials & Interfaces，2018，10（10）：8585-8593.
4	ZHUANG Wenchang， DU Minglin， LU Xinhua，et al.Fe doping mo-difying electronic structure of NiSe₂ for boosting electrocatalytic oxygen evolution reaction［J］.Ionics，2023，29（3）：1069-1076.
5	陈小明，张杰鹏.金属-有机框架材料［M］.北京：化学工业出版社，2017.
6	SANATI S， MORSALI A， GARCÍA H.First-row transition metal-based materials derived from bimetallic metal-organic frameworks as highly efficient electrocatalysts for electrochemical water splitting［J］.Energy & Environmental Science，2022，15（8）：3119-3151.
7	DONG Anrui， CHEN Dandan， LI Qipeng，et al.Metal-organic fra-meworks for greenhouse gas applications［J］.Small，2023，19（10）：2201550.
8	FÉREY G.Hybrid porous solids：Past，present，future［J］.Chemical Society Reviews，2008，37（1）：191-214.
9	沈威，王思楠，梁雪梅，等.纳米MOFs及其衍生物在超级电容器中的研究进展［J］.无机盐工业，2021，53（6）：79-86.
	SHEN Wei， WANG Sinan， LIANG Xuemei，et al.Research progress of nano MOFs and their derivatives for supercapacitors［J］.Inorganic Chemicals Industry，2021，53（6）：79-86.
10	叶谢维伊，郑志平，匡勤.二维ZIF-L衍生的叶片状Fe-NC材料的制备及其氧还原催化性能研究［J］.无机盐工业，2021，53（6）：1-7.
	YE Xieweiyi， ZHENG Zhiping， KUANG Qin.Preparation of 2D leaf-like Fe-NC materials derived from ZIF-L and study on their oxygen reduction catalytic performance［J］.Inorganic Che-micals Industry，2021，53（6）：1-7.
11	LIU Ming， KONG Lingjun， WANG Xuemin，et al.Engineering bimetal synergistic electrocatalysts based on metal-organic frameworks for efficient oxygen evolution［J］.Small，2019，15（45）：1903410.
12	ZHAO Shenlong， TAN Chunhui， HE Chunting，et al.Structural transformation of highly active metal-organic framework electrocatalysts during the oxygen evolution reaction［J］.Nature Energy，2020，5（11）：881-890.
13	ZHOU Hongcai， LONG J R， YAGHI O M.Introduction to metal-organic frameworks［J］.Chemical Reviews，2012，112（2）：673- 674.
14	DOLGOPOLOVA E A， BRANDT A J， EJEGBAVWO O A，et al.Electronic properties of bimetallic metal-organic frameworks （MOFs）：Tailoring the density of electronic states through MOF modularity［J］.Journal of the American Chemical Society，2017，139（14）：5201-5209.
15	ZHAO Ming， GUO Taolian， QIAN Wei，et al.Fe-incorporated cobalt-based metal-organic framework ultrathin nanosheets for electrocatalytic oxygen evolution［J］.Chemical Engineering Journal，2021，422：130055.
16	WANG Qijun， WEI Feifei， MANOJ D，et al. In situ growth of Fe（Ⅱ）-MOF-74 nanoarrays on nickel foam as an efficient electrocatalytic electrode for water oxidation：A mechanistic study on valence engineering［J］.Chemical Communications，2019，55（75）：11307-11310.
17	HAN Mengyi， ZHANG Xiaowei， GAO Hongyi，et al. In situ semi-sacrificial template-assisted growth of ultrathin metal-organic framework nanosheets for electrocatalytic oxygen evolution［J］.Chemical Engineering Journal，2021，426：131348.
18	TROTOCHAUD L， YOUNG S L， RANNEY J K，et al.Nickel-iron oxyhydroxide oxygen-evolution electrocatalysts：The role of intentional and incidental iron incorporation［J］.Journal of the American Chemical Society，2014，136（18）：6744-6753.
19	HAN Zhengbo， CHENG Xiaoning， CHEN Xiaoming.Effect of the size of aromatic chelate ligands on the frameworks of metal dicarboxylate polymers：From helical chains to 2-D networks［J］.Crystal Growth & Design，2005，5（2）：695-700.
20	TIAN Junwu， WU Yapan， LI Yongshuang，et al.Integration of semiconductor oxide and a microporous（3，10）-connected Co₆-based metal-organic framework for enhanced oxygen evolution reaction［J］.Inorganic Chemistry，2019，58（9）：5837-5843.
21	WANG Xiaoli， DONG Longzhang， QIAO Man，et al.Exploring the performance improvement of the oxygen evolution reaction in a stable bimetal-organic framework system［J］.Angewandte Chemie，2018，57（31）：9660-9664.
22	XIA Baoyu， YAN Ya， LI Nan，et al.A metal-organic framework-derived bifunctional oxygen electrocatalyst［J］.Nature Energy，2016，1：15006.
23	DOU Shuo， DONG C L， HU Zhe，et al.Atomic-scale CoO _x species in metal-organic frameworks for oxygen evolution reaction［J］.Advanced Functional Materials，2017，27（36）：1702546.

化合物	化学式		相对分子质量	测试温度/℃	晶系	空间群	a/Å
phen-Ni	C₂₆H₁₇NiN₂O_5.5		504.35	23.29	单斜晶系	P2₁/n	7.616
化合物	b/Å	c/Å	α/（º）	β/（º）	γ/（º）	晶胞体积/（Å³）	单位晶胞中所含分子个数
phen-Ni	19.370	15.222	90	97.407	90	2 532.0	4
化合物	单胞中电子的数目	单胞密度/（g∙cm^-3）	吸收系数/ （mm^-1）	收集衍射点	独立衍射点	等效衍射点的等效性	基于F²的GOOF值
phen-Ni	648	1.508	0.82	11 323	4 366	0.040	1.08
