NaFe x Cr y （SO4）2（OH）6的合成及电化学性能研究

doi:10.19964/j.issn.1006-4990.2022-0569

无机盐工业 ›› 2023, Vol. 55 ›› Issue (8): 71-76.doi: 10.19964/j.issn.1006-4990.2022-0569

• 新型无机材料在光电催化中的应用 • 上一篇下一篇

NaFe _x Cr _y （SO₄）₂（OH）₆的合成及电化学性能研究

陈俊雪¹^,²(), 莫建欣¹^,², 周治宇¹^,², 李中林¹^,², 王丁¹^,², 李玉平¹^,², 胡拥军³, 将学先⁴(), 李义兵¹^,²()

^1.桂林理工大学材料科学与工程学院，广西桂林 541000
^2.桂林理工大学有色金属与材料加工;新技术教育部重点实验室，广西桂林 541000
^3.湖南城市学院材料与化学工程学院，湖南益阳 413099
^4.桂林理工大学南宁分校冶金与资源工程系，广西南宁 530000

收稿日期:2022-09-22 出版日期:2023-08-10 发布日期:2023-08-25
通讯作者: 李义兵（1973— ），男，博士，教授级高级工程师，研究方向为有色金属冶炼；E-mail：lybgems@glut.edu.cn。
将学先（1972— ），男，副教授，研究方向为有色金属冶金及资源综合回收利用；E-mail：153193806@qq.com。
作者简介:陈俊雪（1997— ），女，硕士，研究方向为锌空电池；E-mail：2850075572@qq.com。
基金资助:
广西科技计划项目（重大专项）(桂科AA22067077);广西创新驱动发展专项资金资助项目(桂科AA17204084);湖南省自然科学基金项目(2022JJ5026);有色金属及材料加工新技术教育部重点实验室开放基金项目(19KF6)

Study on synthesis of NaFe _x Cr _y （SO₄）₂（OH）₆ and their electrochemical properties

CHEN Junxue¹^,²(), MO Jianxin¹^,², ZHOU Zhiyu¹^,², LI Zhonglin¹^,², WANG Ding¹^,², LI Yuping¹^,², HU Yongjun³, JIANG Xuexian⁴(), LI Yibing¹^,²()

^1.Department of Materials Science and Engineering，Guilin University of Technology，Guilin 541000，China
^2.Key Laboratory of New Processing Technology for Nonferrous Metals and Materials，Ministry of Education，Guilin University of Technology，Guilin 541000，China
^3.Department of Materials Science and Chemical Engineering，Hunan City University，Yiyang 413099，China
^4.Department of Metallurgical and Resources Engineering，Guilin University of Technology（Nanning Campus），Nanning 530000，China

Received:2022-09-22 Published:2023-08-10 Online:2023-08-25

摘要/Abstract

摘要：

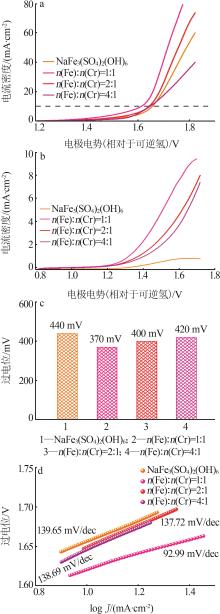

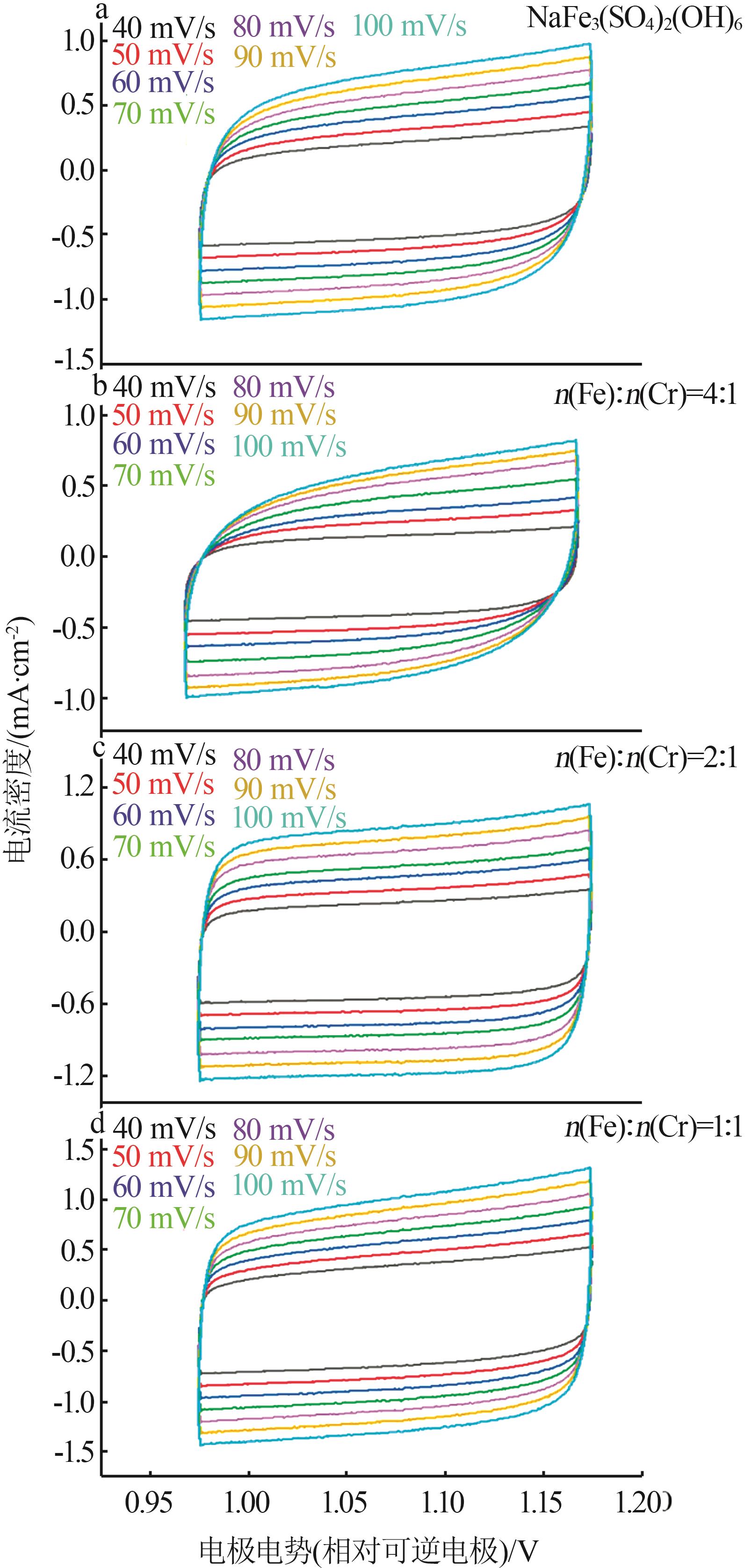

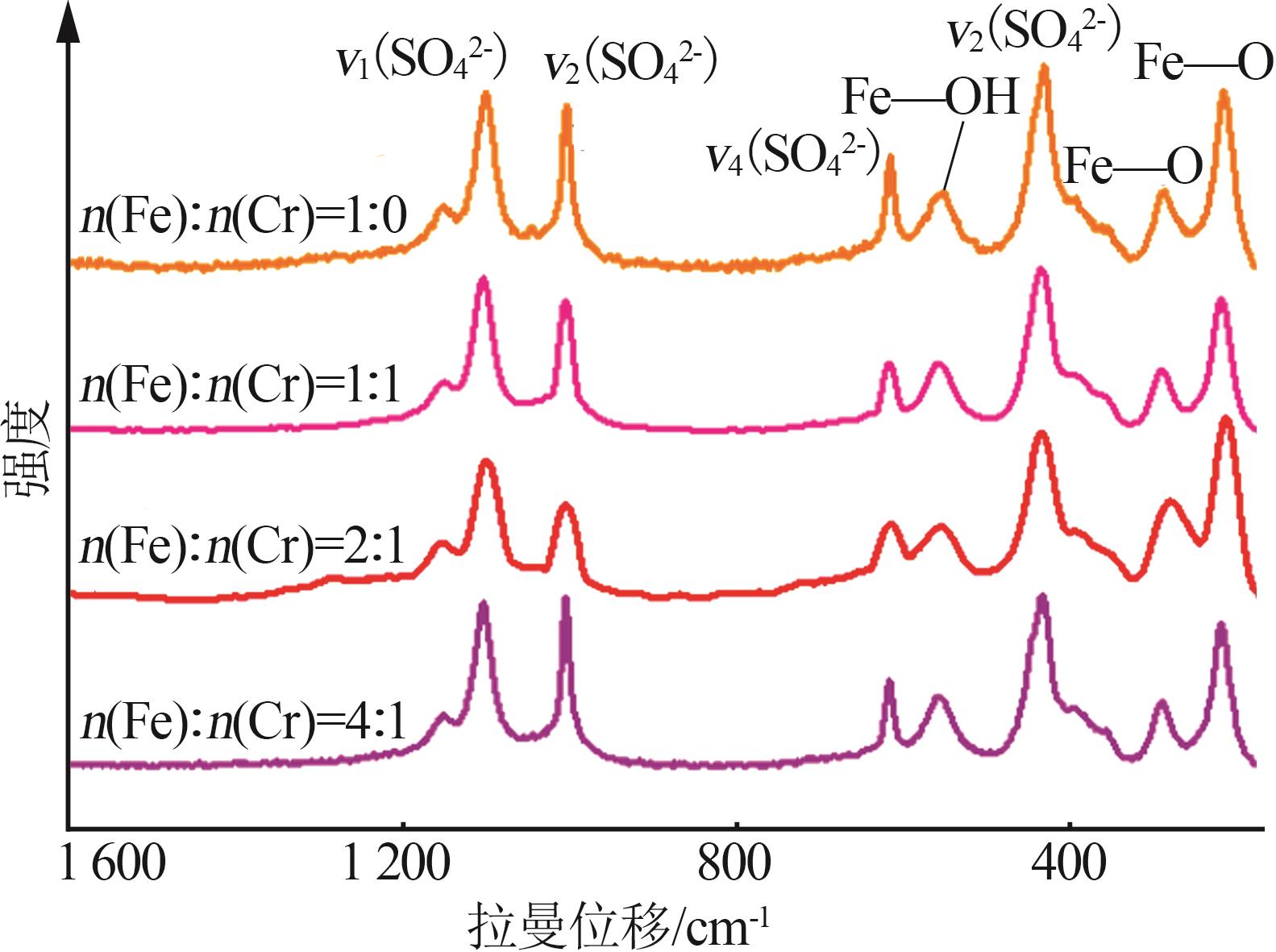

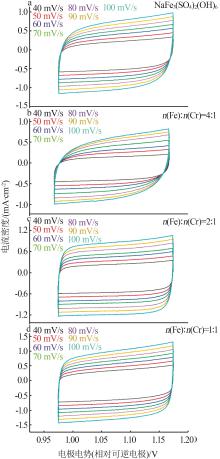

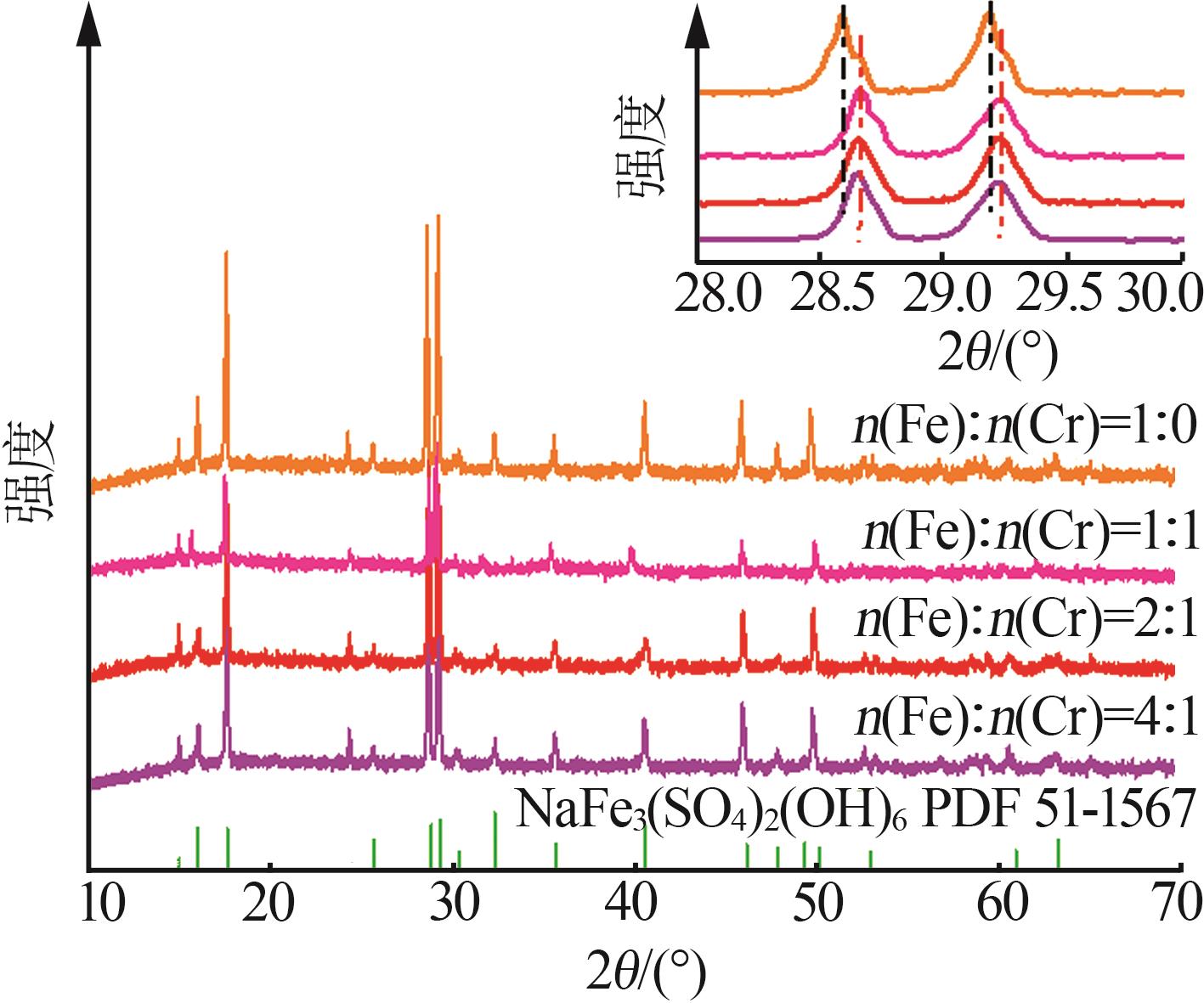

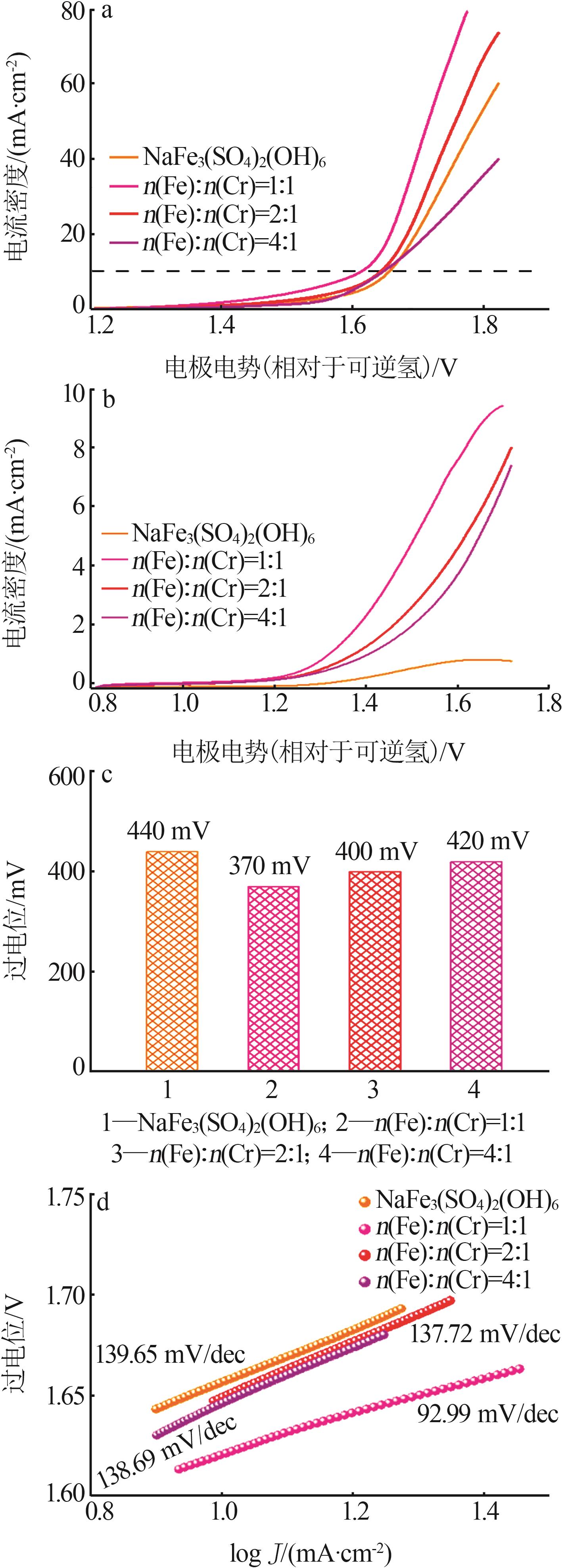

随着国内外能源的过度消耗和环境污染，寻求高效、清洁、可持续的能源已成为当前的首要任务。关于易合成的黄钠铁矾在析氧反应（OER）方面的研究较少。因此，通过水热法合成了4种不同铁铬物质的量比的铬掺杂黄钠铁矾［NaFe _x Cr _y （SO₄）₂（OH）₆］催化材料。利用SEM、XRD、Raman和电化学方法对其结构和性能进行表征。结果表明，Cr³⁺成功地掺入到黄钠铁矾晶格中，随着Cr³⁺掺杂量的增加，黄钠铁矾颗粒尺寸逐渐减小；在1 mol/L KOH的电解液中，n（Fe³⁺）/n（Cr³⁺）为1∶1的样品的OER催化性能最佳；当电流密度为10 mA/cm²时，其过电位为370 mV，塔菲尔斜率为92.99 mV/dec，电化学双层电容（C_dl）为10.94 mF/cm²。

关键词: 黄钠铁矾, Cr掺杂, 非贵金属催化剂, 析氧反应

Abstract:

With the excessive consumption of energy and environmental pollution at home and abroad，the search for efficient，clean and sustainable energy sources is a top priority now.Less research has been carried out on the easily synthesised Na-jarosite in the oxygen precipitation reaction（OER）.Therefore，four different molar ratios ［n（Fe³⁺）/n（Cr³⁺）］ of chromium-doped Na-jarosite［NaFe _x Cr _y （SO₄）₂（OH）₆］ catalytic materials were synthesized by hydrothermal method.The structure and properties were characterised using SEM，XRD，Raman and electrochemical methods.The results showed that Cr³⁺ was successfully doped into the lattice of Na-jarosite，and the size of the Na-jarosite particles was decreased with the increasing amount of Cr³⁺ doping.In an electrolyte of 1 mol/L KOH，the OER catalytic performance of the sample of n（Fe³⁺）/n（Cr³⁺） of 1∶1 was the most excellent.When the current density was 10 mA/cm²，the overpotential was 370 mV，the Tafel slope was 92.99 mV/dec and the electrochemical double layer capacitance（C_dl） was 10.94 mF/cm².

Key words: jarosite, Cr-doped, non-precious metal catalysts, oxygen evolution reaction

中图分类号:

TQ152

陈俊雪, 莫建欣, 周治宇, 李中林, 王丁, 李玉平, 胡拥军, 将学先, 李义兵. NaFe _x Cr _y （SO₄）₂（OH）₆的合成及电化学性能研究[J]. 无机盐工业, 2023, 55(8): 71-76.

CHEN Junxue, MO Jianxin, ZHOU Zhiyu, LI Zhonglin, WANG Ding, LI Yuping, HU Yongjun, JIANG Xuexian, LI Yibing. Study on synthesis of NaFe _x Cr _y （SO₄）₂（OH）₆ and their electrochemical properties[J]. Inorganic Chemicals Industry, 2023, 55(8): 71-76.

图/表 9

图1

图2

图3

图4

图5

图6

图7

图8

图9

参考文献 16

1	PENG Siyan， XU Zhongning， CHEN Qingsong，et al.Enhanced stability of Pd/ZnO catalyst for CO oxidative coupling to dimethyl oxalate：Effect of Mg²⁺ doping［J］.ACS Catalysis，2015，5（7）：4410-4417.
2	麦诗欣，程高，余林，等.碳纸负载钴氧化物的制备及电催化析氧性能研究［J］.无机盐工业，2020，52（1）：87-92.
	Shixin MAI， CHENG Gao， YU Lin，et al.Preparation of cobalt oxides on carbon fiber paper and its application in electrocatalytic oxygen evolution reaction［J］.Inorganic Chemicals Industry，2020，52（1）：87-92.
3	LEE D K， CHOI K S.Enhancing long-term photostability of BiVO₄ photoanodes for solar water splitting by tuning electrolyte composition［J］.Nature Energy，2017，3（1）：53-60.
4	YANG Yang， WEI Pengkun， HAO Zewei，et al.Adjustable ternary FeCoNi nanohybrids for enhanced oxygen evolution reaction［J］.Chemistry-A European Journal，2019，25（67）：15361-15366.
5	WANG Mingyong， WANG Zhi， GONG Xuzhong，et al.The intensification technologies to water electrolysis for hydrogen production：A review［J］.Renewable and Sustainable Energy Reviews，2014，29：573-588.
6	WU Liheng， LI Qing， WU Cheng hao，et al.Stable cobalt nanoparticles and their monolayer array as an efficient electrocatalyst for oxygen evolution reaction［J］.Journal of the American Chemical Society，2015，137（22）：7071-7074.
7	宋兆阳，贾立明，白红鑫，等.非贵金属电解水催化剂改性研究进展［J］.无机盐工业，2021，53（7）：36-43.
	SONG Zhaoyang， JIA Liming， BAI Hongxin，et al.Research progress on modification of non-noble metal catalysts for water electrolysis［J］.Inorganic Chemicals Industry，2021，53（7）：36-43.
8	杨文龙，程鹏，卢雁飞，等.镍/氧化铝加氢催化剂的制备及性能研究［J］.无机盐工业，2022，54（7）：141-148.
	YANG Wenlong， CHENG Peng， LU Yanfei，et al.Study on preparation and performance of Ni/Al₂O₃ hydrogenation catalyst［J］.Inorganic Chemicals Industry，2022，54（7）：141-148.
9	曹丽娜，陈炳辉，苟习颖，等.不同条件下形成的黄钾铁矾微形貌对比研究［J］.高校地质学报，2019，25（3）：333-340.
	CAO Lina， CHEN Binghui， GOU Xiying，et al.A comparative study on microtopography of jarosite formed in different conditions［J］.Geological Journal of China Universities，2019，25（3）：333-340.
10	张云霞，王蒙，郭兆清，等.黄钾铁矾固溶物的制备及拉曼光谱分析［J］.光散射学报，2016，28（4）：317-323.
	ZHANG Yunxia， WANG Meng， GUO Zhaoqing，et al.Synthesis and Raman spectral analysis of solid-solution series of jarosite group［J］.The Journal of Light Scattering，2016，28（4）：317-323.
11	王文静.黄钾铁矾的还原-重结晶特征及负载铬的迁移转化规律研究［D］.广州：华南理工大学，2020.
	WANG Wenjing.Studies of recrystallization mechanism of jarosite and behavior of coprecipitated chromium［D］.Guangzhou：South China University of Technology，2020.
12	XU Wangwang， XIE Zhiqiang， CUI Xiaodan，et al.Direct growth of an economic green energy storage material：A monocrystalline jarosite-KFe₃（SO₄）₂（OH）₆-nanoplates@rGO hybrid as a superior lithium-ion battery cathode［J］.Journal of Materials Chemistry A，2016，4（10）：3735-3742.
13	DING Yuanli， WEN Yuren， CHEN C C，et al.Nanosheets of earth-abundant jarosite as novel anodes for high-rate and long-life lithi-
	umion batteries［J］.ACS Applied Materials & Interfaces，2015，7（19）：10518-10524.
14	WEN Lulu， ZHANG Xilin， LIU Jieyu，et al.Cr-dopant induced breaking of scaling relations in CoFe layered double hydroxides for improvement of oxygen evolution reaction［J］.Small，2019，15（35）：1902373.
15	王长秋，马生凤，鲁安怀.黄钾铁矾类矿物沉淀去除Cr（Ⅵ）的初步研究［J］.矿物岩石地球化学通报，2006，25（4）：335-338.
	WANG Changqiu， MA Shengfeng， LU Anhuai.A preliminary study on the Cr（Ⅳ） removing from wastewater by precipitation of jarosite group minerals［J］.Bulletin of Mineralogy，Petrology and Geochemistry，2006，25（4）：335-338.
16	LI Zesheng， LI Bolin， YU Mei，et al.Amorphous metallic ultrathin nanostructures：A latent ultra-high-density atomic-level catalyst for electrochemical energy conversion［J］.International Journal of Hydrogen Energy，2022，47（63）：26956-26977.
