响应曲面法优化双氟磺酰亚胺锂提纯工艺研究

doi:10.11962/1006-4990.2019-0516

摘要/Abstract

摘要：

双氟磺酰亚胺锂作为一种新型电解质锂盐,其纯度对锂离子电池的性能有着非常大的影响。为制备高纯度双氟磺酰亚胺锂产品,基于响应曲面法系统研究了料液比（粗品占提纯溶剂的质量分数）、结晶时间和降温速率3个工艺参数及其交互作用对提纯后产品纯度的影响,并建立了相关的数学预测模型。结果表明：在料液比为20.7%、结晶时间为30.2 h、降温速率为3.4 ℃/h条件下,制备的双氟磺酰亚胺锂产品纯度为99.98%。

关键词: 双氟磺酰亚胺锂, 响应曲面法, 锂离子电池

Abstract:

As a new lithium electrolyte salt,the purity of lithium difluorosulfimide（LiFSI） has great influence on the perfor-mance of lithium ion battery.In order to prepare high-purity LiFSI product,three technological parameters including ratio of material to liquid（mass ratio of crude product to purified solvent）,crystallization time and cooling rate and their interaction effects on the purity of the purified products were systematically studied based on the response surface method,and the rele-vant mathematical prediction model was established.Results showed that under the conditions that the ratio of material to liq-uid was 20.7%,the crystallization time was 30.2 h and the cooling rate was 3.4 ℃/h,the purity of the prepared LiFSI product was 99.98%.

Key words: lithium difluorosulfimide, response surface method, lithium ion battery

中图分类号:

TQ131.11

王矿宾,许胜霞,王永勤. 响应曲面法优化双氟磺酰亚胺锂提纯工艺研究[J]. 无机盐工业, 2020, 52(9): 62-65.

Wang Kuangbin,Xu Shengxia,Wang Yongqin. Research on purification process of lithium difluorosulfimide optimized by response surface method[J]. Inorganic Chemicals Industry, 2020, 52(9): 62-65.

图/表 9

表1

表2

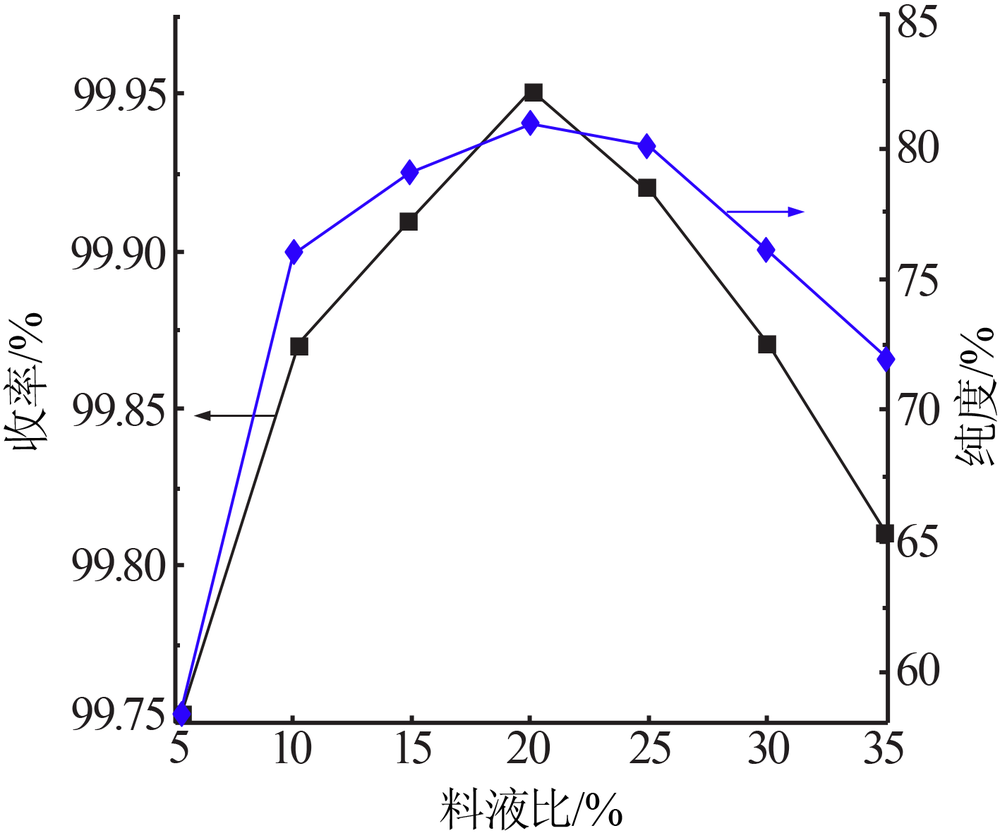

图1

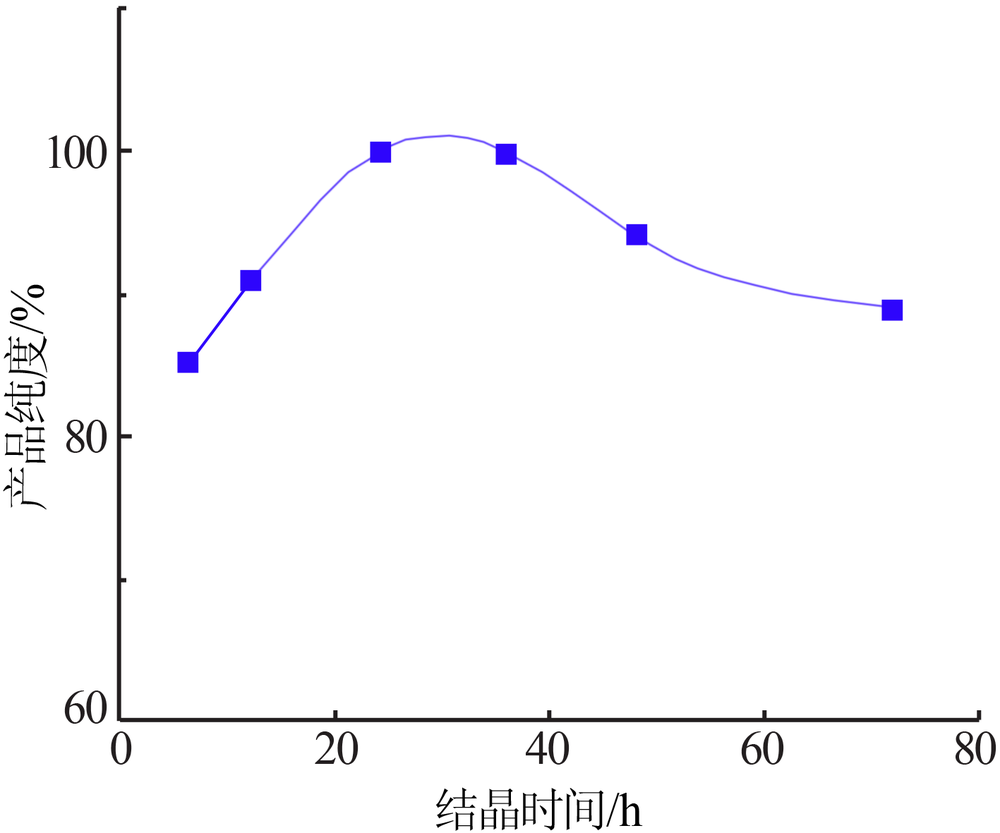

图2

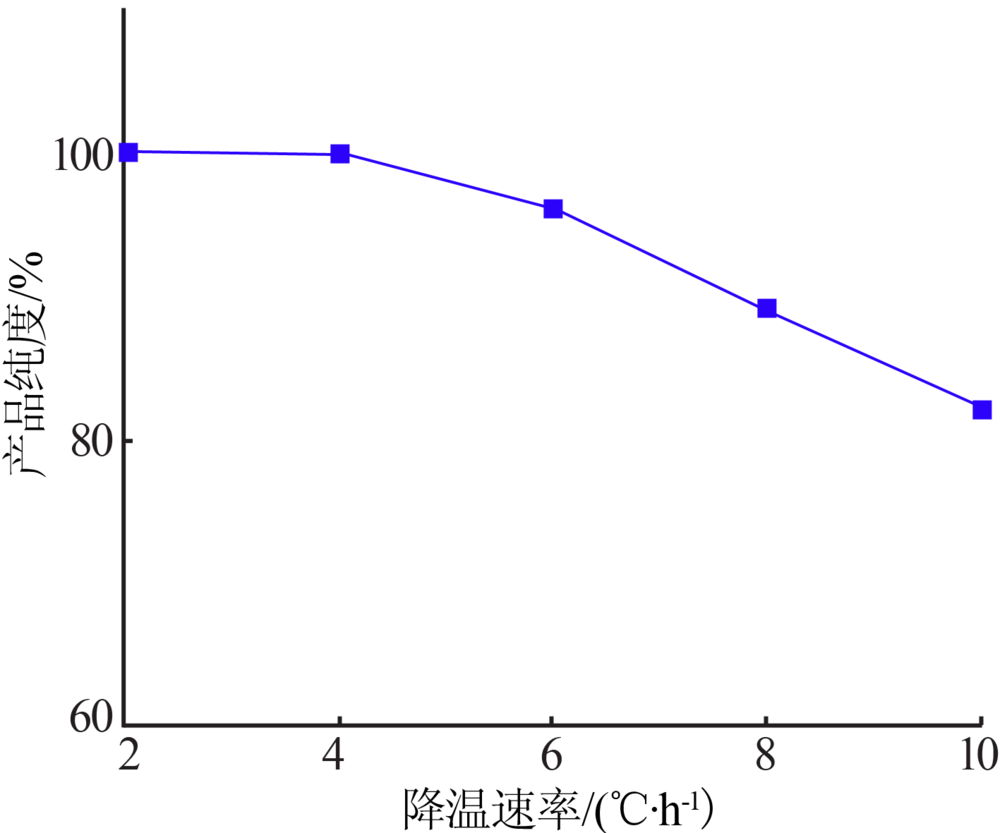

图3

表3

图4

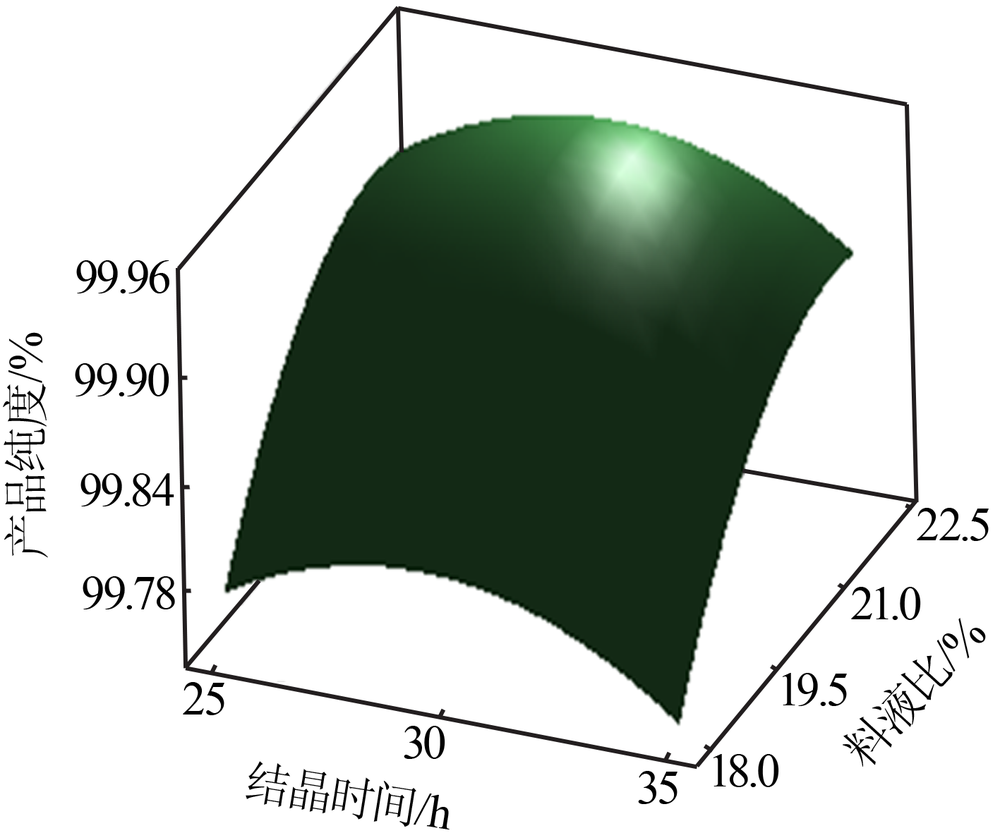

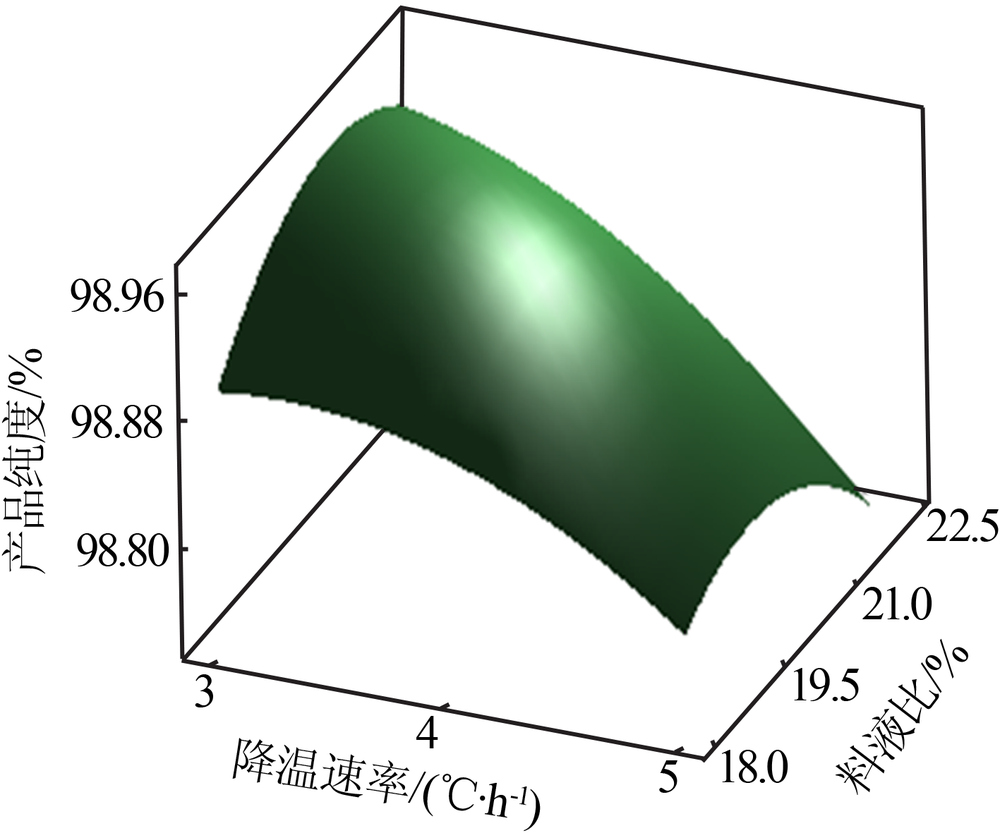

图5

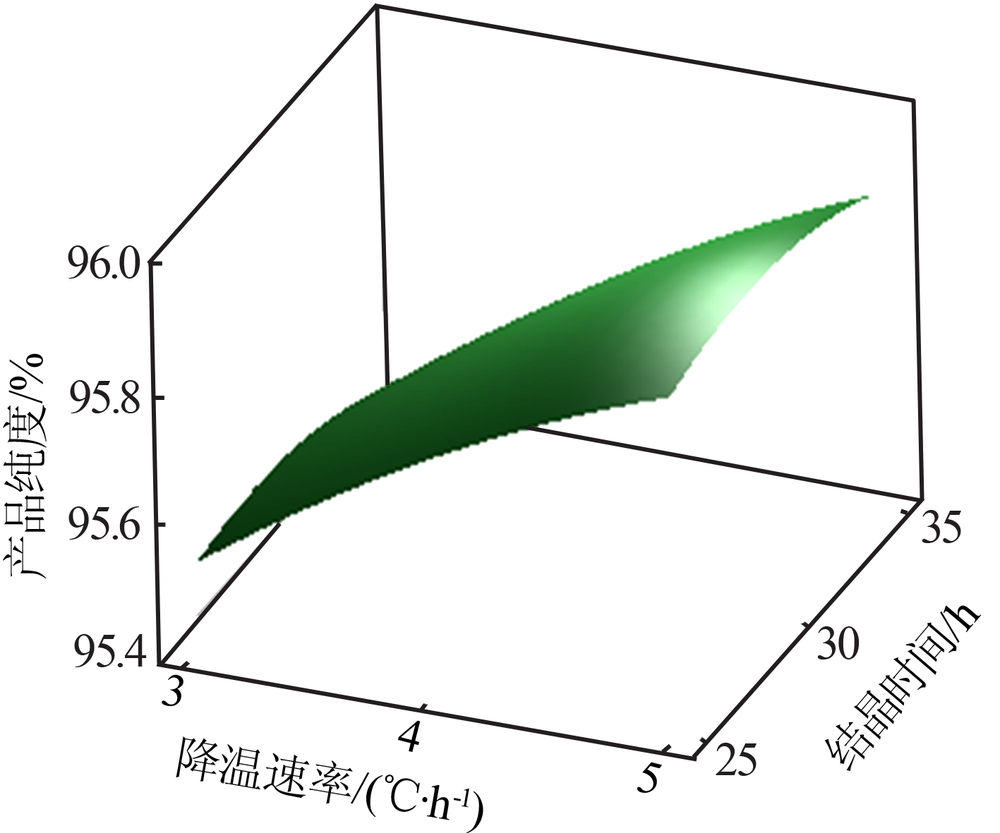

图6

参考文献 8

[1]	曹骐, 王辛龙, 杨海兰, 等. 六氟磷酸锂制备工艺研究现状及展望[J]. 无机盐工业, 2010,46(3):1-3.
[2]	薛旭金. 国内外高性能六氟磷酸锂性能分析[J]. 无机盐工业, 2014,46(3):1-4.
[3]	何立, 杨东, 赵姗姗. 双氟磺酰亚胺锂的制备工艺研究[J]. 有机氟工业, 2017,66(2):12-16.
[4]	尚晓锋, 吴凯卓, 王美. 双氟磺酰亚胺锂对三元材料锂离子电池性能的影响[J]. 电池工业, 2017,21(5):9-13.
[5]	刘成勇. 新型含氟磺酰亚胺阴离子的碱金属盐和离子液体电解质材料:合成、表征及其应用于锂离子电池的研究[D]. 武汉:华中科技大学, 2014.
[6]	Han H B, Zhou S S, Zhang D J, et al. Lithium bis(fluorosulfonyl)imide (LiFSI) as conducting salt for nonaqueous liquid electrolytes for lithium-ion batteries:Physicochemical and electrochemical pro-perties[J]. Journal of Power Sources, 2011,196(7):3623-3632.
[7]	Dahbi M, Ghamouss F, Tran-Van F, et al. Comparative study of EC/DMC LiTFSI and LiPF₆ electrolytes for electrochemical storage[J]. Journal of Power Sources, 2011,196(22):9743-9750.
[8]	鲁敏. 细菌纤维素的制备及其对重金属离子的吸附性能研究[D]. 沈阳:东北大学, 2012.

水平	因素
水平	A 料液比/%	B 结晶时间/h	C 降温速率/（℃·h^-1）
-1	18	25	3
0	20	30	4
1	22	35	5

提纯溶剂	纯度/ %	色度	w（酸度）/ 10^-6	w（不溶物）/ 10^-6	w（水分）/ 10^-6	w（阳离子）/ 10^-6	w（阴离子）/ 10^-6	收率/ %
乙腈	99.78	类白色	425	887	162	186	379	73
乙醚	99.64	淡黄色	518	2 782	387	282	587	70
异丙醚	99.33	淡黄色	1 067	4 232	645	409	692	68
乙二醇二甲醚	99.42	淡黄色	831	3 827	528	387	598	61
碳酸甲乙酯	99.56	白色	654	3 281	576	482	576	63
碳酸二甲酯	99.41	白色	642	3 932	589	439	582	58
碳酸二乙酯	99.24	白色	679	5 727	565	452	561	61
乙腈/18- 冠-6/15- 冠-6	99.96	白色	80	128	38	12	53	83

序号	A 料液比/%	B 结晶时间/ h	C 降温速率/ （℃·h^-1）	纯度/ %	序号	A 料液比/%	B 结晶时间/ h	C 降温速率/ （℃·h^-1）	纯度/ %
1	18	35	4	99.73	9	22	30	3	99.98
2	20	30	4	99.98	10	22	35	4	99.92
3	20	25	3	99.94	11	22	25	4	99.83
4	20	35	5	99.81	12	18	30	3	99.89
5	18	25	4	99.86	13	20	25	5	99.84
6	20	35	3	99.96	14	20	30	4	99.98
7	22	30	5	99.82	15	20	30	4	99.99
8	18	30	5	99.87

[1]	张珊珊, 曾雨乐, 张婷, 林森, 刘程琳. 锂离子电池正极预锂化技术研究进展[J]. 无机盐工业, 2025, 57(1): 1-13.
[2]	田朋, 张浩然, 徐金钢, 牟晨曦, 徐前进, 宁桂玲. 氧化铝溶胶改性锂离子电池正负极材料的研究[J]. 无机盐工业, 2024, 56(9): 44-53.
[3]	唐东武, 叶长文, 邓杰, 敖芳. 基于热力学分析与响应曲面法研究磷尾矿中钙镁浸出率[J]. 无机盐工业, 2024, 56(9): 98-106.
[4]	薛山, 刘璐, 戴建升, 李晴, 冯泽, 李意能. 铕掺杂改善锂离子电池正极材料LiFePO₄电化学性能研究[J]. 无机盐工业, 2024, 56(8): 67-73.
[5]	朱宗将, 王刚, 魏元峰, 唐艳红, 角田诚, 刘承斌. 退役锂离子电池电解液资源化回收技术进展与展望[J]. 无机盐工业, 2024, 56(7): 11-17.
[6]	陈俊辉, 刘翔, 胡庆喜, 田榜鑫, 陈嘉乐. 烧结机头灰浸出提取高纯度氯化钾的研究[J]. 无机盐工业, 2024, 56(6): 102-108.
[7]	刘小文, 李俊, 周兆安, 毛谙章, 周爱青. 响应曲面法优化PAC深度净化高浓度硫酸钠溶液中F^-的研究[J]. 无机盐工业, 2024, 56(6): 67-72.
[8]	赵添婷, 朱德伦, 杨林, 周鑫磊. 锂离子电池多孔硅负极材料制备及工艺优化[J]. 无机盐工业, 2024, 56(5): 31-38.
[9]	李春丽, 张焕焕, 程卓, 汤秀华, 张峰榛, 叶宇玲. NaVO₃-NH₄Cl-H₂O体系下NH₄VO₃溶析结晶工艺[J]. 无机盐工业, 2024, 56(5): 39-44.
[10]	周海涛, 温承钦, 郑玲, 孙洁. 金属锂电池负极界面氮化硼修饰膜的研究[J]. 无机盐工业, 2024, 56(4): 85-89.
[11]	李亚广, 韩东战, 齐利娟. 废旧锂离子电池预处理及电解液回收技术研究现状[J]. 无机盐工业, 2024, 56(2): 1-10.
[12]	刘娟, 蒋庆来, 张月异. 4.6 V高电压钴酸锂正极材料Al-Zn共掺杂研究[J]. 无机盐工业, 2024, 56(11): 59-64.
[13]	章聪华, 颜文斌, 肖佳俊, 赵珂, 彭商权, 韦玉红. 响应面法优化酒石酸还原浸出电解锰阳极渣工艺[J]. 无机盐工业, 2023, 55(9): 106-113.
[14]	王颖南, 绳琳琳, 黄娟, 黄占斌. 燃煤炉渣吸附水中铅的性能研究[J]. 无机盐工业, 2023, 55(8): 109-115.
[15]	冯准. B/Al/Zr协同策略改善高镍单晶正极材料高温稳定性[J]. 无机盐工业, 2023, 55(8): 59-64.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
