响应面法优化酒石酸还原浸出电解锰阳极渣工艺

doi:10.19964/j.issn.1006-4990.2022-0685

摘要/Abstract

摘要：

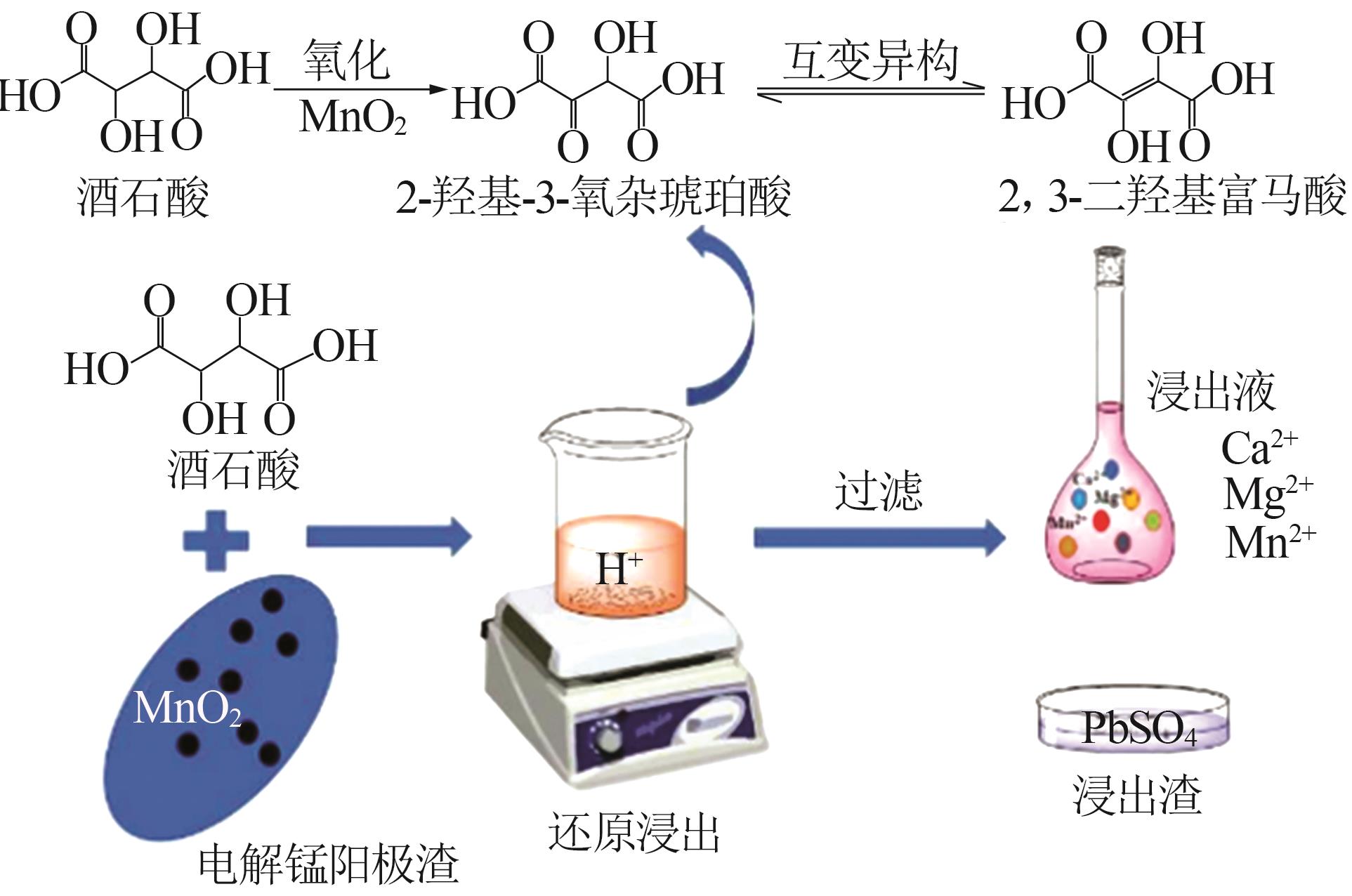

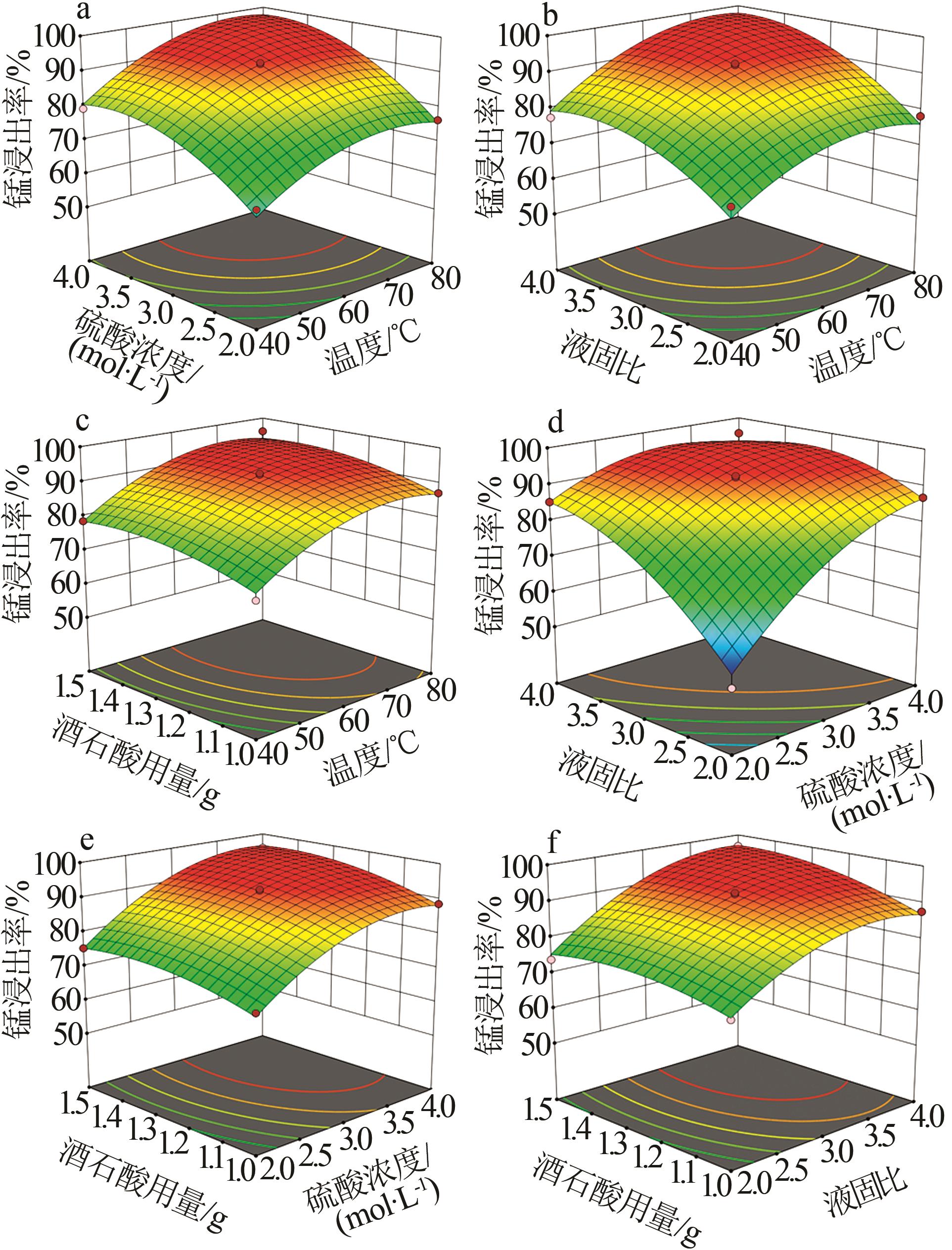

以湘西某电解锰厂的电解锰阳极渣为原料、酒石酸为还原剂、硫酸为助浸剂湿法还原浸出阳极渣中的锰并富集铅。通过单因素实验并基于响应曲面法BBD模型对浸出工艺进行了优化。设定浸出温度、液固比、硫酸浓度、酒石酸用量4个影响因子，锰浸出率为响应值，考察优化得到最佳浸出条件及独立因素对锰浸出率的影响程度。结果表明：最佳浸出工艺条件为浸出温度为80 ℃、硫酸浓度为3.7 mol/L、液固体积质量比（mL/g）为3.5、酒石酸用量为1.5 g（理论用量的1.1倍）、浸出时间为1 h，该条件下锰浸出率为98.27%，铅浸出率为0.16%。对阳极渣中锰浸出率的影响效果由大到小依次为：硫酸浓度、液固比、浸出温度、酒石酸用量、浸出时间。对浸出液和浸出渣进行表征分析，探讨了其反应机理。用酒石酸还原浸出富集阳极渣中的锰、铅，具有无二次污染、反应时间短、浸出率较高、锰铅分离效果较好等特点。该研究能够为电解锰阳极渣的资源化利用提供理论依据。

关键词: 电解锰阳极渣, 响应曲面法, 酒石酸, 还原浸出, 反应机理

Abstract:

Electrolytic anode slag from an electrolytic mill in Xiangxi was used as raw material，tartaric acid was used as reducing agent，sulfuric acid was used as leaching aid to leach anode slag and enrich lead simultaneously.Through the single factor experiment，the leaching engineering was optimized based on Box-Behnken Design（BBD） response surface methodology.Four factors were set，including leaching temperature，liquid-solid ratio，sulfuric acid concentration，amount of tartaric acid，and manganese leaching rate was taken as the response value.The optimal leaching conditions and the influence of independent factors on manganese leaching rate were investigated and optimized.The experimental results indicated that the optimal leaching conditions were：leaching temperature of 80 ℃，sulfuric acid concentration of 3.7 mol/L，liquid-solid ratio （mL/g） of 3.5，tartaric acid dosage of 1.5 g（1.1 times of theoretical dosage），leaching time of 1 h.Under these conditions，the leaching efficiency of manganese and lead was 98.27% and 0.16% respectively.At the same time，the effects on the leaching rate of anode slag from big to small were：sulfuric acid concentration，liquid-solid ratio，leaching temperature，amount of tartaric acid，leaching time.The leachate and leaching residue were characterized and analyzed，and the reaction mechanism was discussed.It had the characteristics of non secondary pollution，short reaction time，high leaching rate，and great separation effect between manganese and lead by using tartaric acid as reducing agent to leach manganese and enrich lead.This study could provide a theoretical basis for the resource utilization of electrolytic manganese anode slag.

Key words: electrolytic manganese anode slag, response surface methodology, tartaric acid, reductive leaching, reaction mechanism

中图分类号:

TQ137.12

章聪华, 颜文斌, 肖佳俊, 赵珂, 彭商权, 韦玉红. 响应面法优化酒石酸还原浸出电解锰阳极渣工艺[J]. 无机盐工业, 2023, 55(9): 106-113.

ZHANG Conghua, YAN Wenbin, XIAO Jiajun, ZHAO Ke, PENG Shangquan, WEI Yuhong. Reductive leaching technology of manganese anode slag using tartaric acid as reducing agent optimized by RSM[J]. Inorganic Chemicals Industry, 2023, 55(9): 106-113.

图/表 15

表1

图1

图2

图3

图4

图5

表2

表3

表4

图6

图7

图8

图9

图10

图11

参考文献 25

1	孙宏伟，王杰，任军平，等.全球锰资源现状及对我国可持续发展建议［J］.矿产保护与利用，2020，40（6）：169-174.
	SUN Hongwei， WANG Jie， REN Junping，et al.Current situation of global manganese resources and suggestions for sustain-able development in China［J］.Conservation and Utilization of Mineral Resources，2020，40（6）：169-174.
2	魏汉可，杨勇，罗豆，等.电解金属锰阳极泥的综合回收利用研究［J］.中国锰业，2017，35（S1）：55-58.
	WEI Hanke， YANG Yong， LUO Dou，et al.A research on comprehensive recycling of electrolytic manganese anode slime［J］.China′s Manganese Industry，2017，35（S1）：55-58.
3	李涛，马国华.电解锰渣中锰组分的粉磨浸取工艺研究［J］.无机盐工业，2021，53（2）：66-70.
	LI Tao， MA Guohua.Research on milling and leaching process of manganese in electrolytic manganese slag［J］.Inorganic Chemicals Industry，2021，53（2）：66-70.
4	孟小杰.国内电解金属锰生产用电解槽的发展探讨［J］.中国锰业，2016，34（5）：82-84.
	MENG Xiaojie.The development of electrolytic cell of domestic EMM production［J］.China′s Manganese Industry，2016，34（5）：82-84.
5	马小霞，唐金晶，陶长元，等.电解金属锰渣中氨氮分析及处理技术进展［J］.中国锰业，2016，34（1）：1-4.
	MA Xiaoxia， TANG Jinjing， TAO Changyuan，et al.Anlysis and advances in research of treatment technologies of amnonia nitrogen from EMM residue［J］.China’s Manganese Industry，2016，34（1）：1-4.
6	史菲菲，但智钢，姚扬，等.基于等标污染负荷的电解锰废水污染源解析［J］.环境工程技术学报，2021，11（1）：158-162.
	SHI Feifei， DAN Zhigang， YAO Yang，et al.Wastewater pollution source apportionment of electrolytic manganese industry based on the equivalent pollution load method［J］.Journal of Environmental Engineering Technology，2021，11（1）：158-162.
7	黄屹，陈广义，田郁溟，等.中国锰业存在的主要问题及对策建议［J］.地质与勘探，2021，57（2）：294-304.
	HUANG Yi， CHEN Guangyi， TIAN Yuming，et al.Main problems and countermeasures suggested for the manganese industry of China［J］.Geology and Exploration，2021，57（2）：294-304.
8	王志增，史菲菲，但智钢，等.电解锰企业环境影响评价存在的问题与改进研究［J］.环境科学与管理，2016，41（3）：170- 173.
	WANG Zhizeng， SHI Feifei， DAN Zhigang，et al.Problems and suggestions for electrolytic manganese industry environmental impact assessment［J］.Environmental Science and Management，2016，41（3）：170-173.
9	伍永国.电解锰阳极渣回收制备一氧化铅和活性二氧化锰［D］.吉首：吉首大学，2020.
	WU Yongguo.Preparation of lead monoxide and active manganese dioxide by recovery of electrolytic manganese anode slag［D］.Jis-hou：Jishou University，2020.
10	蔡启果，王海峰，王家伟，等.电解锰阳极渣矿物学特征分析与研究［J］.矿产综合利用，2019（1）：74-77.
	CAI Qiguo， WANG Haifeng， WANG Jiawei，et al.Mineralogical properties of electrolytic manganese slag from guizhou［J］.Multipurpose Utilization of Mineral Resources，2019（1）：74-77.
11	石崇毅，陈奇志，史磊，等.硫铁矿—木炭湿法浸出高铁氧化锰矿的研究［J］.有色金属（冶炼部分），2020（5）：16-20.
	SHI Chongyi， CHEN Qizhi， SHI Lei，et al.Hydro-leaching of manganese from iron-rich manganese dioxide ore with pyrite-charcoal［J］.Nonferrous Metals（Extractive Metallurgy），2020（5）：16-20.
12	覃兆财，明宪权，李春霞，等.亚硫酸铵还原浸出电解锰阳极泥中锰和硒的研究［J］.有色金属（冶炼部分），2020（10）：55-59.
	QIN Zhaocai， MING Xianquan， LI Chunxia，et al.Leaching of manganese and selenium from electrolytic manganese anode slime with ammonium sulfite as reducing agent［J］.Nonferrous Metals （Extractive Metallurgy），2020（10）：55-59.
13	黎应芬，李祥，叶华，等.硫磺还原焙烧—酸浸法提取锰阳极泥［J］.有色金属（冶炼部分），2017（8）：13-15，24.
	LI Yingfen， LI Xiang， YE Hua，et al.Recovery of manganese anode slimes by sulfur reduction roasting-acid leaching process［J］.Nonferrous Metals（Extractive Metallurgy），2017（8）：13-15，24.
14	陈升茂，廖英欢，傅佳，等.蔗糖还原浸出锰阳极泥中锰的研究［J］.中国锰业，2015，33（3）：20-23.
	CHEN Shengmao， LIAO Yinghuan， FU Jia，et al.Reductive leaching in manganese from manganese anode mud by sucrose［J］.China’s Manganese Industry，2015，33（3）：20-23.
15	邱小龙，颜文斌，李学雷，等.乙醇还原浸出电解锰阳极渣中锰的研究［J］.有色金属工程，2022，12（4）：49-54.
	QIU Xiaolong， YAN Wenbin， LI Xuelei，et al.Leaching of manganese from electrolytic manganese anode slag using ethanol as reductant［J］.Nonferrous Metals Engineering，2022，12（4）：49-54.
16	卢友志，苏李敏，赵义，等.单宁酸-硫酸体系浸出氧化锰矿中锰的研究［J］.无机盐工业，2022，54（6）：84-89.
	LU Youzhi， SU Limin， ZHAO Yi，et al.Study on leaching of manganese from manganese dioxide ore with tannic acid-sulfuric acid system［J］.Inorangic Chemicals Industry，2022，54（6）：84-89.
17	ALTINER M，TOP S， BOUCHEKRIT C，et al.Production of Mn₃O₄ nanoparticles from a manganiferous iron ore via reductive leaching，precipitation，and calcination［J］.Hydrometallurgy，2022，208：105810.
18	国家质量监督检验检疫总局，中国国家标准化管理委员会.锰矿石锰含量的测定电位滴定法和硫酸亚铁铵滴定法：GB/T 1506—2016［S］.北京：中国标准出版社，2017.
19	杨双平，周江峰，郭拴全，等.响应曲面法优化含钼废渣冶炼MoFe工艺［J］.有色金属工程，2017，7（5）：48-53.
	YANG Shuangping， ZHOU Jiangfeng， GUO Shuanquan，et al.Optimization of preparing MoFe with molybdenum-containing waste residue by response surface methodology［J］.Nonferrous Metals Engineering，2017，7（5）：48-53.
20	YANG Shangying， LI Ying， JIA Dongying，et al.The synergy of Box-Behnken designs on the optimization of polysaccharide extraction from mulberry leaves［J］.Industrial Crops and Products，2017，99：70-78.
21	杨升旺，刘殿文，庄故章，等.响应曲面法优化细粒氧化铜矿浸出工艺［J］.中国矿业，2021，30（10）：128-133.
	YANG Shengwang， LIU Dianwen， ZHUANG Guzhang，et al.Acid leaching technology of fine-grained copper oxide optimized by RSM［J］.China Mining Magazine，2021，30（10）：128-133.
22	马致远，杨洪英.响应曲面法优化铜阳极泥微波浸出硒工艺［J］.中南大学学报（自然科学版），2015，46（7）：2391-2397.
	MA Zhiyuan， YANG Hongying.Microwave assisted leaching of selenium from copper anode slime optimized by response surface methodology［J］.Journal of Central South University（Science and Technology），2015，46（7）：2391-2397.
23	刘伟，刘子龙，刘畅.响应曲面法优化低品位铜钼矿生物浸出工艺［J］.中南大学学报（自然科学版），2021，52（9）：3111-3120.
	LIU Wei， LIU Zilong， LIU Chang.Optimization of bioleaching low-grade copper-molybdenum ore by response surface methodolo-gy［J］.Journal of Central South University（Science and Technology），2021，52（9）：3111-3120.
24	常伟.低品位软锰矿还原浸出过程及其动力学研究［D］.长沙：中南大学，2014.
	CHANG Wei.Study on reduction leaching process and kinetics of low-grade pyrolusite［D］.Changsha：Central South University，2014.
25	付忠田，王允妹，胡筱敏.周期换向电凝聚法处理活性嫩黄X-6G模拟染料废水研究［J］.环境工程，2016，34（5）：54-58.
	FU Zhongtian， WANG Yunmei， HU Xiaomin.Study on treatment of synthesized reactive brilliant yellow X-6G wastewater by periodical reverse electro-coagulation［J］.Environmental Engineering，2016，34（5）：54-58.

水平	因素
水平	A（温度）/ ℃	B（硫酸浓度）/（mol·L^-1）	C （液固比）	D（酒石酸用量）/g
-1	40	2	2	1
0	60	3	3	1.25
+1	80	4	4	1.5

温度/ ℃	硫酸浓度/ （mol·L^-1）	液固比	酒石酸用量/g	锰浸出率/%
40	2	3	1.25	65.61
80	2	3	1.25	76.3
40	4	3	1.25	79.14
80	4	3	1.25	95.1
60	3	2	1	72.16
60	3	4	1	87.6
60	3	2	1.5	73.84
60	3	4	1.5	96.63
40	3	3	1	70.73
80	3	3	1	87.16
40	3	3	1.5	78.64
80	3	3	1.5	95.84
60	2	2	1.25	50.76
60	4	2	1.25	86.87
60	2	4	1.25	85.25
60	4	4	1.25	95.41
40	3	2	1.25	68.22
80	3	2	1.25	78.32
40	3	4	1.25	77.45
80	3	4	1.25	95.16
60	2	3	1	71.63
60	4	3	1	88.6
60	2	3	1.5	75.37
60	4	3	1.5	95.66
60	3	3	1.25	92.08
60	3	3	1.25	91.84
60	3	3	1.25	91.81
60	3	3	1.25	92.18
60	3	3	1.25	92.6

项目	均方和	自由度	均方	F	P
模型	3 617.20	14	258.37	46.54	<0.000 1
A-温度	646.65	1	646.65	116.49	<0.000 1
B-硫酸浓度	1 118.63	1	1 118.63	201.51	<0.000 1
C-液固比	959.98	1	959.98	172.93	<0.000 1
D-酒石酸用量	120.97	1	120.97	21.79	0.000 4
AB	6.94	1	6.94	1.25	0.282 2
AC	14.48	1	14.48	2.61	0.128 6
AD	0.148 2	1	0.148 2	0.026 7	0.872 5
BC	168.35	1	168.35	30.33	<0.000 1
BD	2.76	1	2.76	0.496 4	0.492 6
CD	13.51	1	13.51	2.43	0.141 1
A²	252.24	1	252.24	45.44	<0.000 1
B²	272.56	1	272.56	49.10	<0.000 1
C²	252.24	1	252.24	45.44	<0.000 1
D²	56.92	1	56.92	10.25	0.006 4
残差	77.72	14	5.55
