氯化银/聚醚砜复合膜原位合成及对溴离子的吸附研究

doi:10.19964/j.issn.1006-4990.2020-0627

摘要/Abstract

摘要：

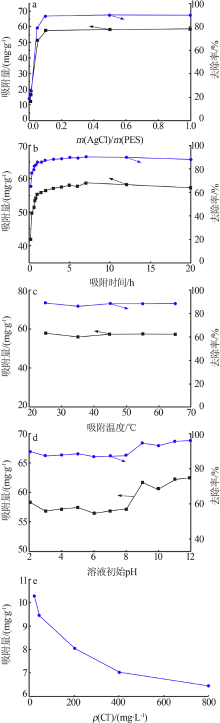

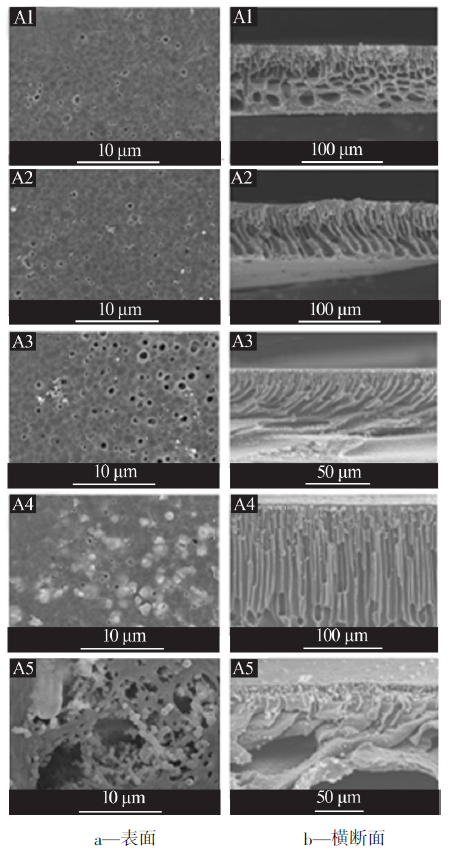

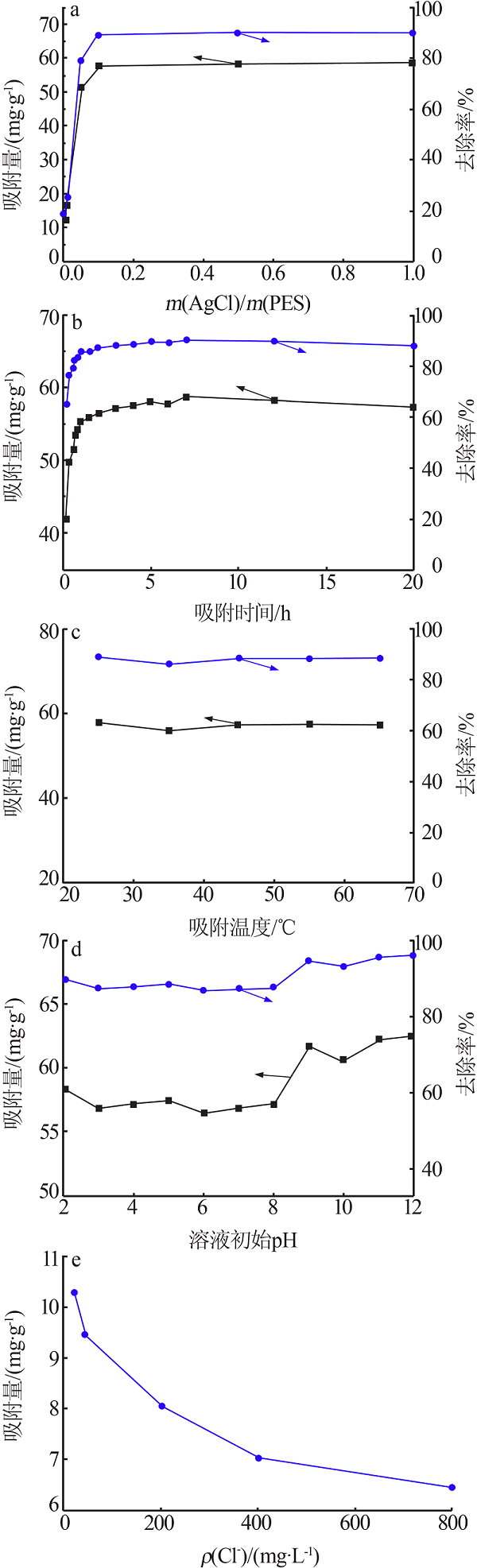

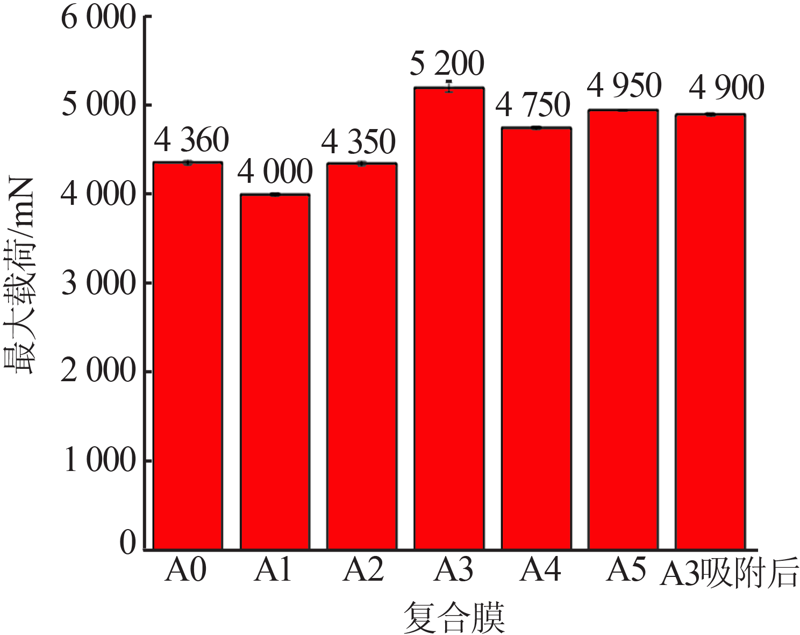

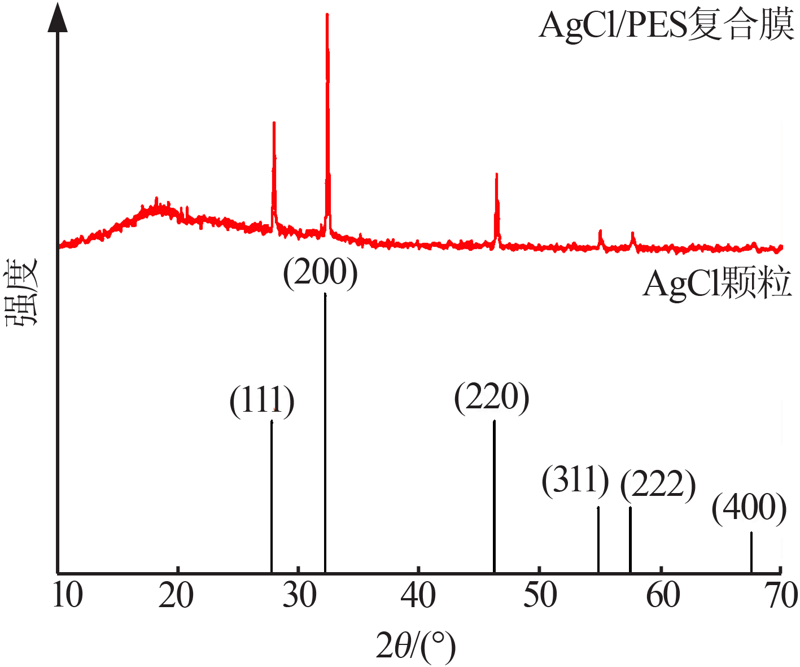

制备了用于吸附水中溴离子的复合材料,即将一定质量的硝酸银加入聚醚砜中制成铸膜液,利用原位合成法制备了氯化银/聚醚砜复合膜。通过比表面积测定（BET）、扫描电镜分析（SEM）、X射线粉末衍射分析（XRD）及拉伸性能测试等对复合膜的结构进行了表征及分析研究。通过静态吸附实验探究了氯化银添加量、吸附时间、吸附温度、溶液初始pH等对复合膜吸附去除水中溴离子的影响。通过实验得到复合膜吸附溴离子的优化条件：氯化银与聚醚砜的质量比为0.10、吸附时间为7 h、吸附温度为25 ℃、溶液初始pH为9。在25 ℃条件下溴离子在复合膜上的吸附过程符合Langmuir线性吸附等温模型和准二级动力学模型,当氯化银与聚醚砜的质量比为0.10时,制备的复合膜对溴离子的最大理论吸附量为83.31 mg/g。

关键词: 氯化银, 溴离子, 复合膜, 原位合成, 吸附

Abstract:

The composite materials adsorbed bromine ions in water were prepared.A certain amount of silver nitrate was added to polyethersulfone to make the casting solution,and AgCl-PES composite membranes were prepared by in-situ synthesis method.The structure of composite membrane materials were analyzed and studied by specific surface area measurement（BET）,scanning electron microscopy（SEM）,X-ray powder diffraction（XRD） and tensile property test.The effect of silver chloride content,adsorption time,adsorption temperature,initial pH of solution on removal of bromine ions was investigated through static adsorption method.Experimental results showed that the optimized condition for adsorption of bromine ions by the composite membrane were m（AgCl）/m（PES）=0.10,adsorption time of 7 h,adsorption temperature of 25 ℃,initial pH of solution of 9.The adsorption process of bromine ions on the composite membrane was accorded with the Langmuir linear adsorption isotherm and Pseudo-second-order kinetic models at 25 ℃.The maximum theoretical adsorption capacity of the composite membrane was 83.31 mg/g with m（AgCl）/m（PES） of 0.10.

Key words: silver chloride, bromine ion, composite membrane, in-situ synthesis, adsorption

中图分类号:

TQ131.22

管若伶,孙畅,卓先勤. 氯化银/聚醚砜复合膜原位合成及对溴离子的吸附研究[J]. 无机盐工业, 2021, 53(9): 40-45.

Guan Ruoling,Sun Chang,Zhuo Xianqin. Study on in-situ synthesis of AgCl/PES composite membranes and their adsorption of bromine ions[J]. Inorganic Chemicals Industry, 2021, 53(9): 40-45.

图/表 11

表1

图1

表2

图2

图3

图4

图5

图6

表3

图7

表4

参考文献 13

[1]	Zhang X, Ji Z Y, Liu F, et al. Investigation of electrochemical oxida-tion technology for selective bromine extraction in comprehensive utilization of concentrated seawater[J]. Separation and Purification Technology, 2020, 248.Doi: 10.1016/j.seppur.2020.117108. doi: 10.1016/j.seppur.2020.117108
[2]	管若伶, 王海增. 焙烧层状氢氧化镁铝/聚醚砜复合膜的制备及对溴离子的吸附[J]. 精细化工, 2017, 34(11):1201-1207.
[3]	Ezechiáš M, Covino S, Cajthaml T. Ecotoxicity and biodegradability of new brominated flame retardants:A review[J]. Ecotoxicology and Environmental Safety, 2014, 110:153-167. doi: 10.1016/j.ecoenv.2014.08.030 pmid: 25240235
[4]	俞春雷, 王彦林, 刘颖棋, 等. 含氯溴硅酸酯阻燃剂的合成及表征[J]. 精细化工, 2014, 31(1):90-93.
[5]	欧育湘, 房晓敏, 沈琦. 阻燃剂对环境和人类健康影响评估的最新进展[J]. 精细化工, 2007, 24(12):1232-1235.
[6]	Cohen I, Shapira B, Avraham E, et al. Bromide ions specific removal and recovery by electrochemical desalination[J]. Environmental Science & Technology, 2018, 52(11):6275-6281. doi: 10.1021/acs.est.8b00282
[7]	管若伶, 王海增. 溴资源与主要化工品[J]. 无机盐工业, 2018, 50(4):6-10.
[8]	Zhang Q, Liu W, Chai S, et al. The application of structured packing in industrial extraction of bromine from concentrated seawater[J]. IOP Conference Series Earth and Environmental Science, 2019, 252(4):1-6.
[9]	Theiss F L, Couperthwaite S J, Ayoko G A, et al. A review of the removal of anions and oxyanions of the halogen elements from aqueous solution by layered double hydroxides[J]. Journal of Colloid and Interface Science, 2014, 417:356-368. doi: 10.1016/j.jcis.2013.11.040
[10]	朱云华, 丁磊, 钟梅英, 等. 载银沸石吸附去除水中溴离子的特性研究[J]. 硅酸盐通报, 2015, 34(7):1857-1863.
[11]	Gong C, Zhang Z, Qian Q, et al. Removal of bromide from water by adsorption on silver-loaded porous carbon spheres to prevent bromate formation[J]. Chemical Engineering Journal, 2013, 218:330-340.
[12]	高灿, 张慧芳, 刘海宁, 等. 溴、碘离子吸附研究进展[J]. 环境化学, 2014, 33(11):1906-1911.
[13]	林源, 王浩宇, 周亚蓉, 等. 海水提溴技术的发展与研究现状[J]. 无机盐工业, 2012, 44(9):5-7.

复合膜	m（AgCl）/m（PES）	铸膜液组成及质量分数/%
复合膜	m（AgCl）/m（PES）	PES	DMAc	AgNO₃	AgCl
A0	0.00	14	86.00	0.00	0.00
A1	0.01	14	85.86	0.14	0.12
A2	0.05	14	85.30	0.70	0.59
A3	0.10	14	84.60	1.40	1.18
A4	0.50	14	79.00	7.00	5.91
A5	1.00	14	72.00	14.00	11.83

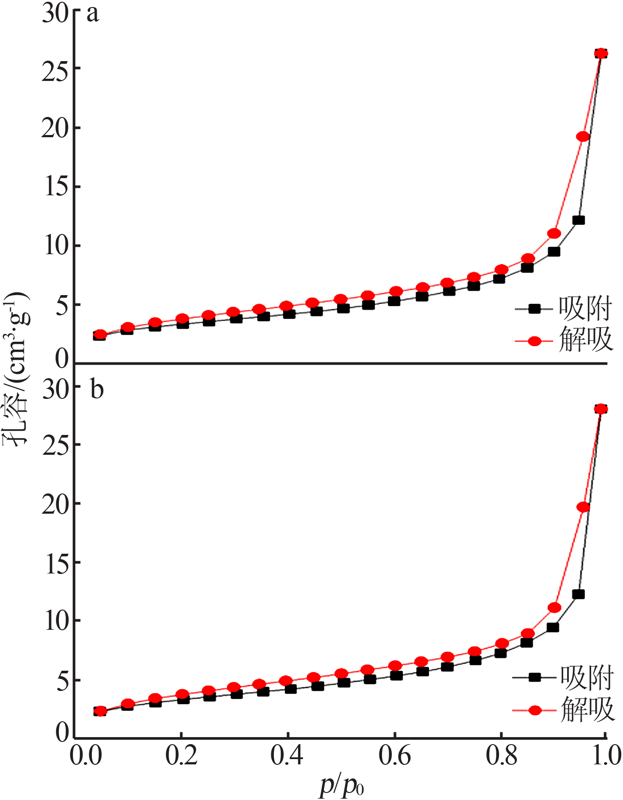

复合膜	m（AgCl）/m（PES）	S_BET/（m²·g^-1）
复合膜	m（AgCl）/m（PES）	吸附	脱附
A1	0.01	6.745	7.236
A3	0.10	6.935	7.477

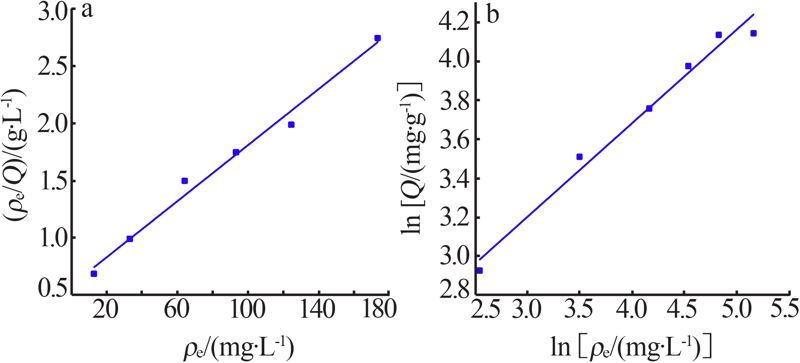

T/℃	Langmuir			Freundlich
T/℃	q_m/（mg·g^-1）	K_L/（L·mg^-1）	R²	K_F/（mg^1-1/ⁿ·L^1/ⁿ·g^-1）	n	R²
25	83.31	0.020 8	0.986 8	5.756	2.068	0.980 4

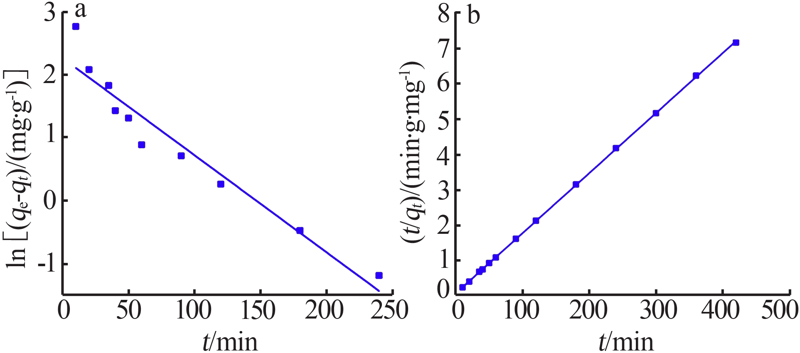

准一级动力学模型			准二级动力学模型
K₁/min^-1	q_e/（mg·g^-1）	R²	K₂/（g·mg^-1·min^-1）	Q_e/（mg·g^-1）	R²
9.589	0.015 4	0.925	59.86	0.003 8	0.999

[1]	王力霞,任冬梅,王琼,常春. 磁性金属有机框架材料制备及吸附性能研究[J]. 无机盐工业, 2021, 53(9): 46-50.
[2]	陈燕萌,何春妮,潘亭,王永仕,蒙莫姬,蓝峻峰. 鸡蛋壳基多孔碳酸钙对刚果红吸附特性研究[J]. 无机盐工业, 2021, 53(8): 91-95.
[3]	粟驰,张程蕾. 石墨烯及衍生除油材料的研究进展[J]. 无机盐工业, 2021, 53(7): 30-35.
[4]	董超超,邓小川,王斌,樊发英,朱朝梁,樊洁,卿彬菊. 以硅藻土为原料制备铯吸附剂及其吸附性能初探[J]. 无机盐工业, 2021, 53(6): 134-139.
[5]	刘子琛,张玢,谷思辰,吕伟. 钛基化合物在锂硫电池中的应用[J]. 无机盐工业, 2021, 53(6): 14-22.
[6]	程鹏高,黄传峰,甘善甜,龚经款,项军,唐娜. 铝基锂吸附剂制备及其在泰和地下卤水提锂中的应用[J]. 无机盐工业, 2021, 53(6): 140-144.
[7]	梁宁,莫福金,周街荣,王军正. 污泥生物炭制备及其对磷的吸附性能研究[J]. 无机盐工业, 2021, 53(6): 174-179.
[8]	金青青,梁晓怿,张佳楠,周晓龙. 改性球形活性炭对氨气吸附性能的研究[J]. 无机盐工业, 2021, 53(4): 61-66.
[9]	杨典,王芳,万烨,孙强,张征,时庆合. 分离三氯氢硅中甲基二氯硅烷的研究进展[J]. 无机盐工业, 2021, 53(3): 30-33.
[10]	许乃才,史丹丹. 不同晶型纳米二氧化锰制备及对亚甲基蓝吸附性能[J]. 无机盐工业, 2021, 53(3): 44-47.
[11]	吴赵敏,杨林,王辛龙,庄海波,叶润洲,王烨,李耀基. 动态离子交换法处理电子行业蚀刻含铝废酸工艺研究[J]. 无机盐工业, 2021, 53(2): 61-65.
[12]	刘大锐,朱丹丹. 煤气化渣对磷酸根的吸附与解吸性能研究[J]. 无机盐工业, 2021, 53(2): 84-87.
[13]	庄海波,杨林,邓强,叶润州,吴赵敏. 离子交换法脱除磷酸中锰离子的动态吸附研究[J]. 无机盐工业, 2021, 53(1): 18-23.
[14]	陆昱沅,徐松,苏童,杨志彬,张旗芹,张阳. 转炉脱硫渣理化特性及吸附性能研究[J]. 无机盐工业, 2021, 53(1): 87-90.
[15]	刘元会,唐晓娜,谢蕾,姜小鹏,张云波. 熟石膏陈化过程的研究进展[J]. 无机盐工业, 2020, 52(9): 15-20.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
