铝基锂吸附剂制备及其在泰和地下卤水提锂中的应用

doi:10.19964/j.issn.1006-4990.2020-0439

摘要/Abstract

摘要：

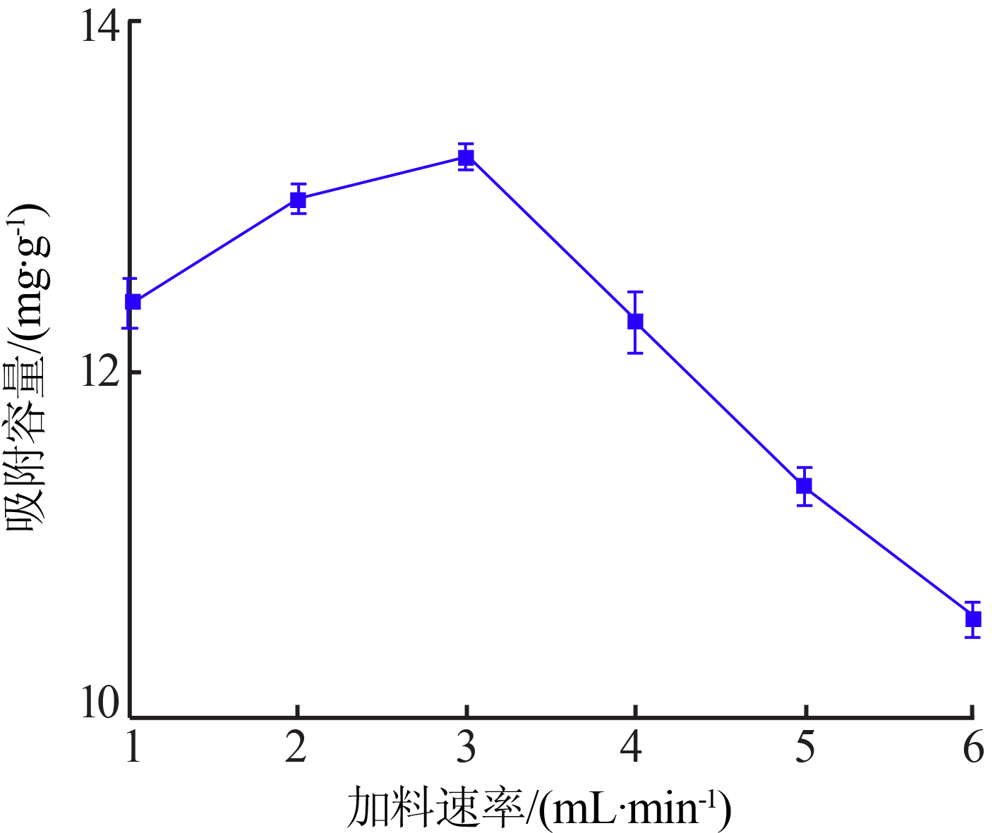

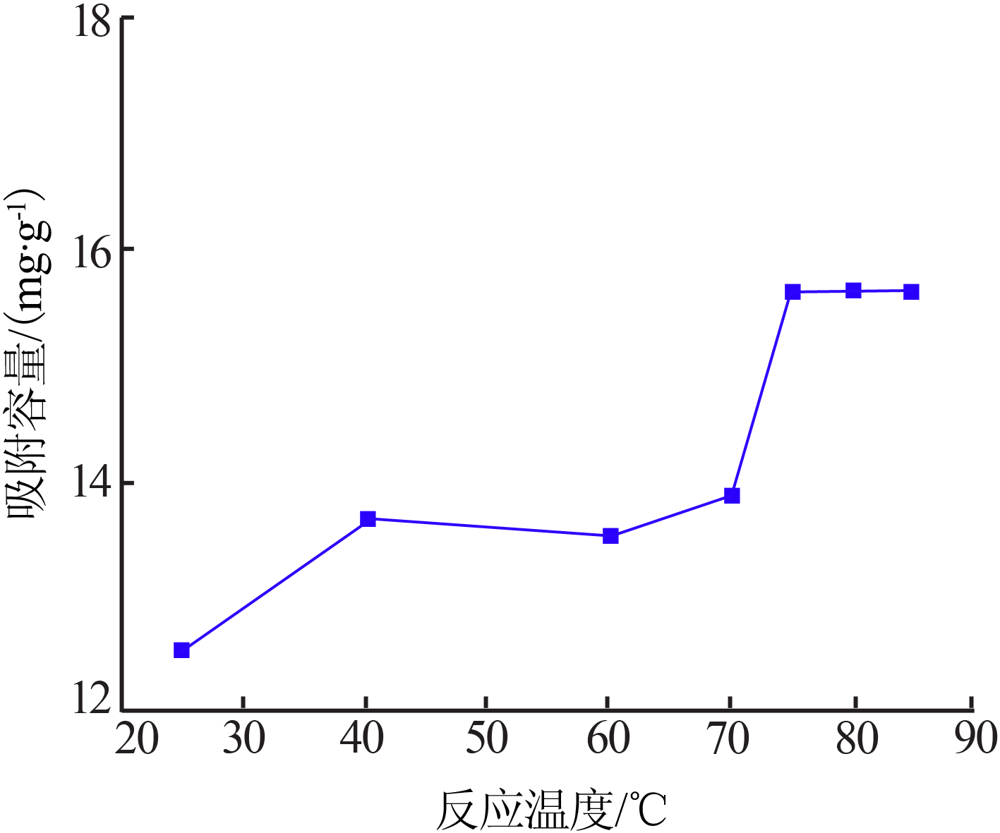

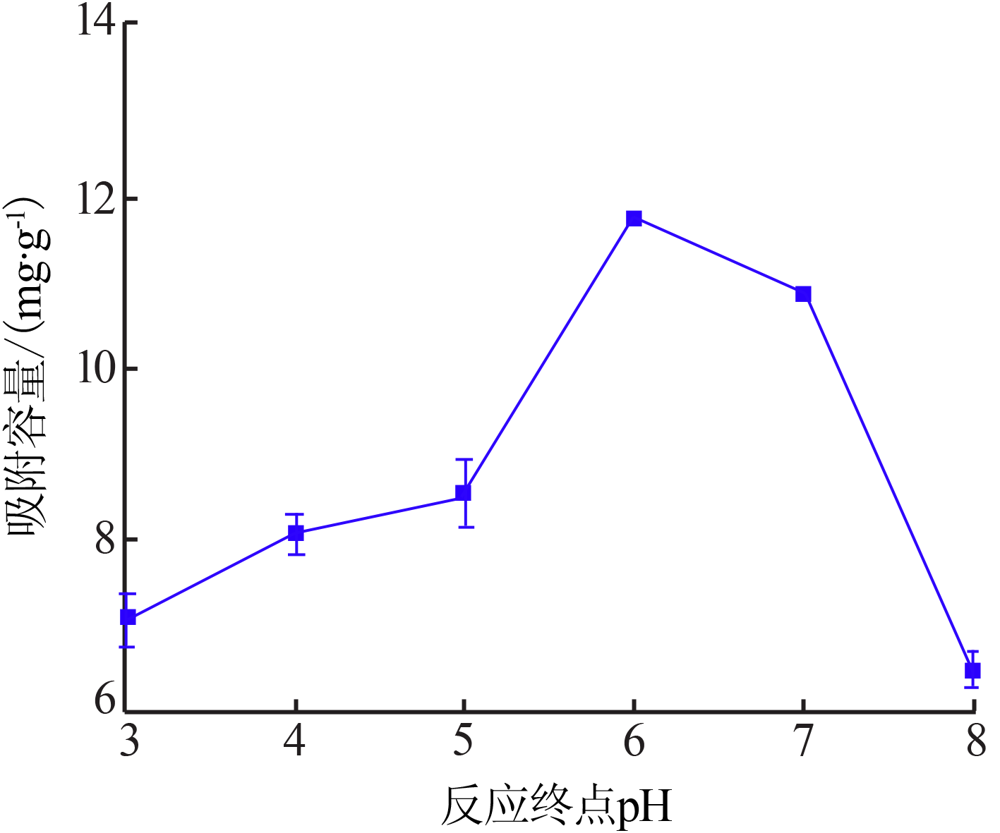

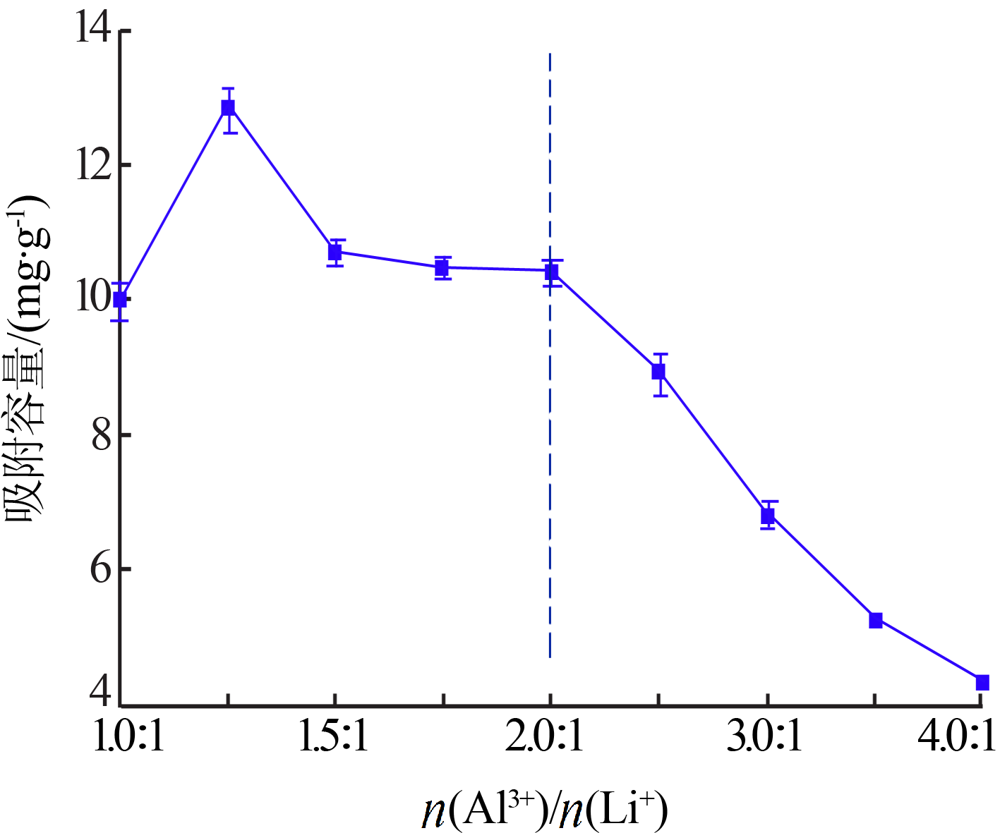

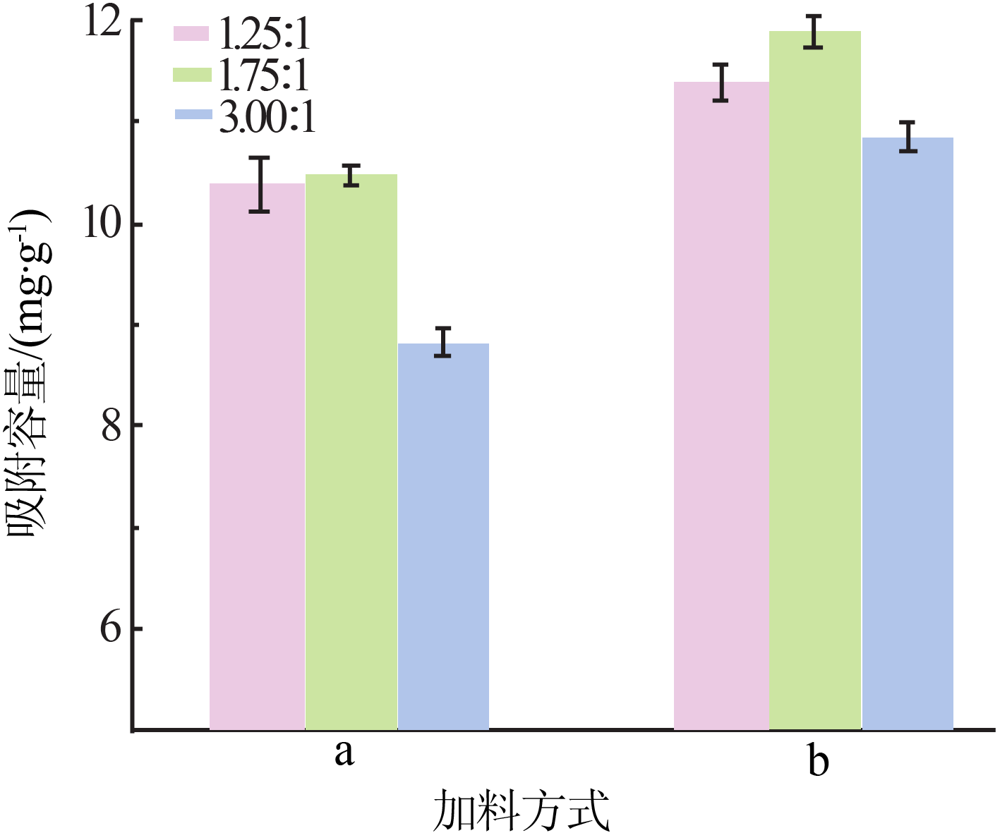

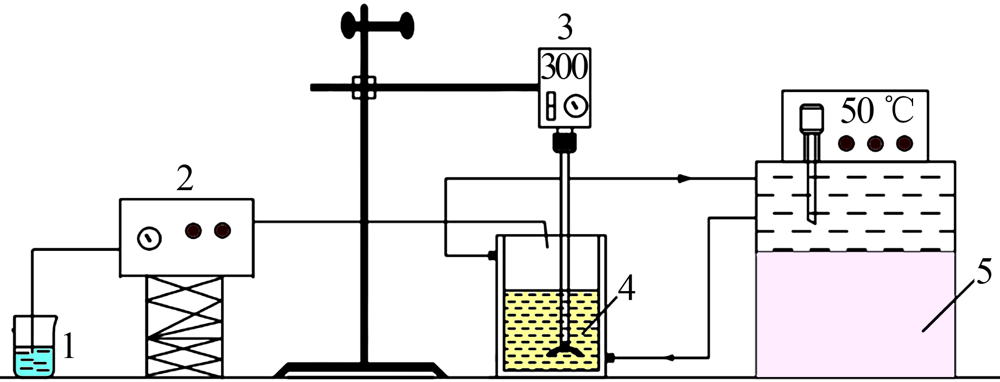

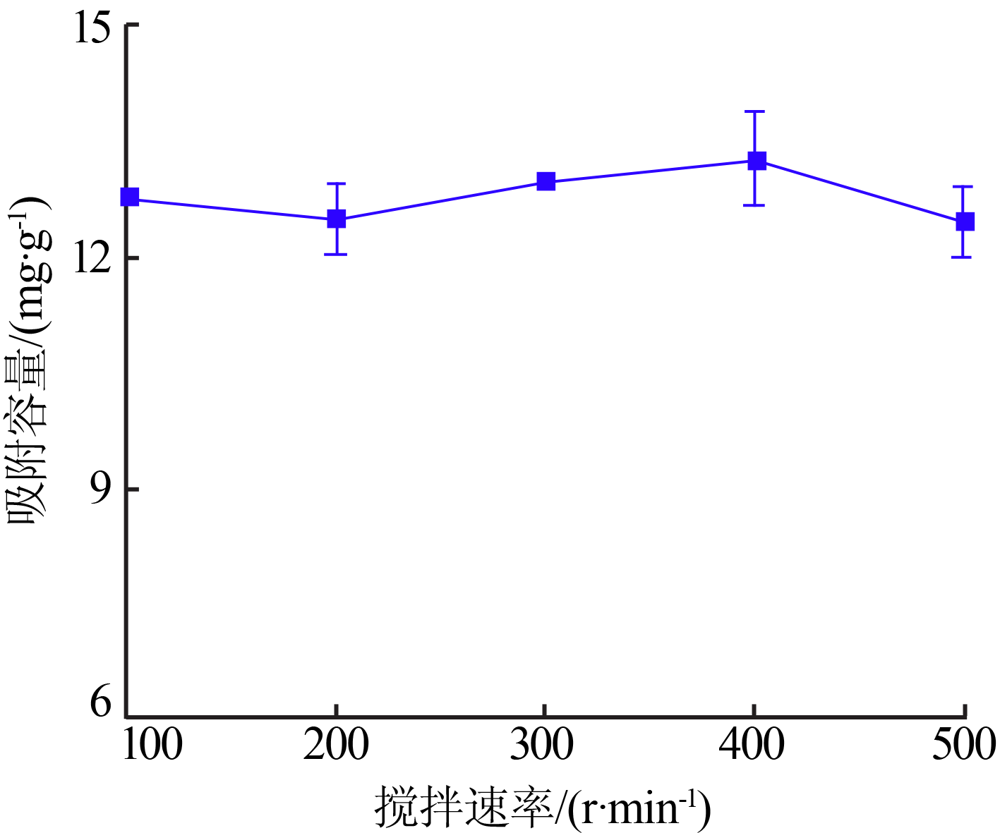

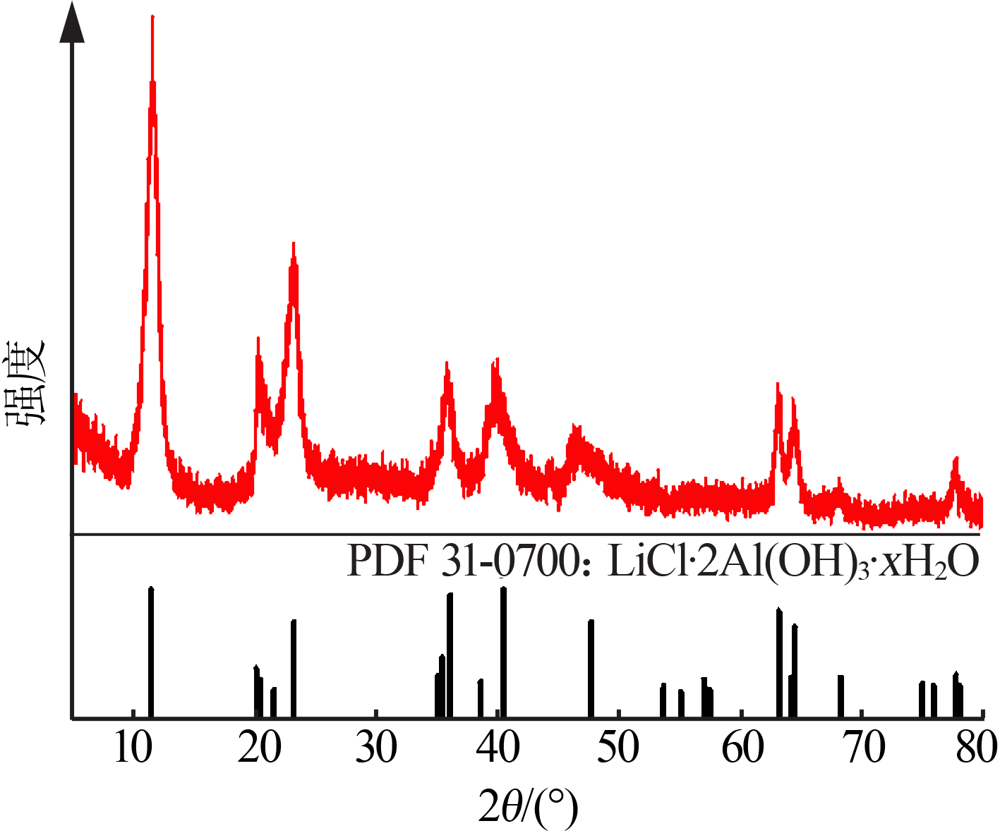

中国锂资源丰富,但是大部分存在于卤水中,提取利用困难。为提高泰和地下卤水提锂过程的效率,制备了高性能的铝基锂吸附剂。采用一步法制备了铝基锂吸附剂。通过X射线粉末衍射仪表征了铝基锂吸附剂的晶型结构。研究了加料方式、铝锂物质的量比、反应终点pH、反应温度、加料速率、搅拌转速等因素对铝基锂吸附剂吸附容量的影响。确定了铝基锂吸附剂的最佳制备条件：将氢氧化钠溶液滴加到氯化铝和氯化锂的混合液中,铝锂物质的量比为1.25∶1,反应终点pH为6~7,反应温度为75 ℃,氢氧化钠溶液滴加速率为3 mL/min,搅拌转速为100 r/min。将制备的铝基锂吸附剂应用于泰和地下卤水的提锂过程,结果显示铝基锂吸附剂的平均吸附容量高达15.06 mg/g、平均脱附容量为14.11 mg/g、脱附效率为93.69%。

关键词: 锂资源, 吸附, 铝基锂吸附剂, 共沉淀

Abstract:

China has rich lithium resources,but most of them exist in brine,so it is difficult to extract and utilize.In order to improve the efficiency of lithium extraction process in Taihe underground brine,the high performance aluminum-based lithium adsorbent was prepared.The aluminum-based lithium adsorbent was prepared by one step method.The crystal structure was characterized by X-ray powder diffraction.The influence of the feeding mode,the ratio of the aluminum lithium substantial amount,the pH at the end of the reaction,the reaction temperature,the rate of feeding and the stirring speed on the adsorption capacity of the adsorbent were studied.The optimum preparation conditions of the sorbent were determined：the ratio of the content to the aluminum lithium substance was 1.25∶1,the pH of the reaction terminal point was 6~7,the reaction tempera-ture was 75 ℃,the acceleration rate of the sodium hydroxide solution was 3 mL/min,and the stirring speed was 100 r/min. The results showed that the average adsorption capacity of the adsorbent was 15.06 mg/g,the average desorption capacity was 14.11 mg/g and the desorption efficiency was 93.69%.

Key words: lithium resources, adsorption, aluminum-based lithium adsorbent, coprecipitation

中图分类号:

TQ131.11

程鹏高,黄传峰,甘善甜,龚经款,项军,唐娜. 铝基锂吸附剂制备及其在泰和地下卤水提锂中的应用[J]. 无机盐工业, 2021, 53(6): 140-144.

Cheng Penggao,Huang Chuanfeng,Gan Shantian,Gong Jingkuan,Xiang Jun,Tang Na. Preparation of aluminum-based lithium adsorbent and its application in extracting lithium from Taihe underground brine[J]. Inorganic Chemicals Industry, 2021, 53(6): 140-144.

图/表 11

图1

图2

图3

图4

图5

图6

图7

图8

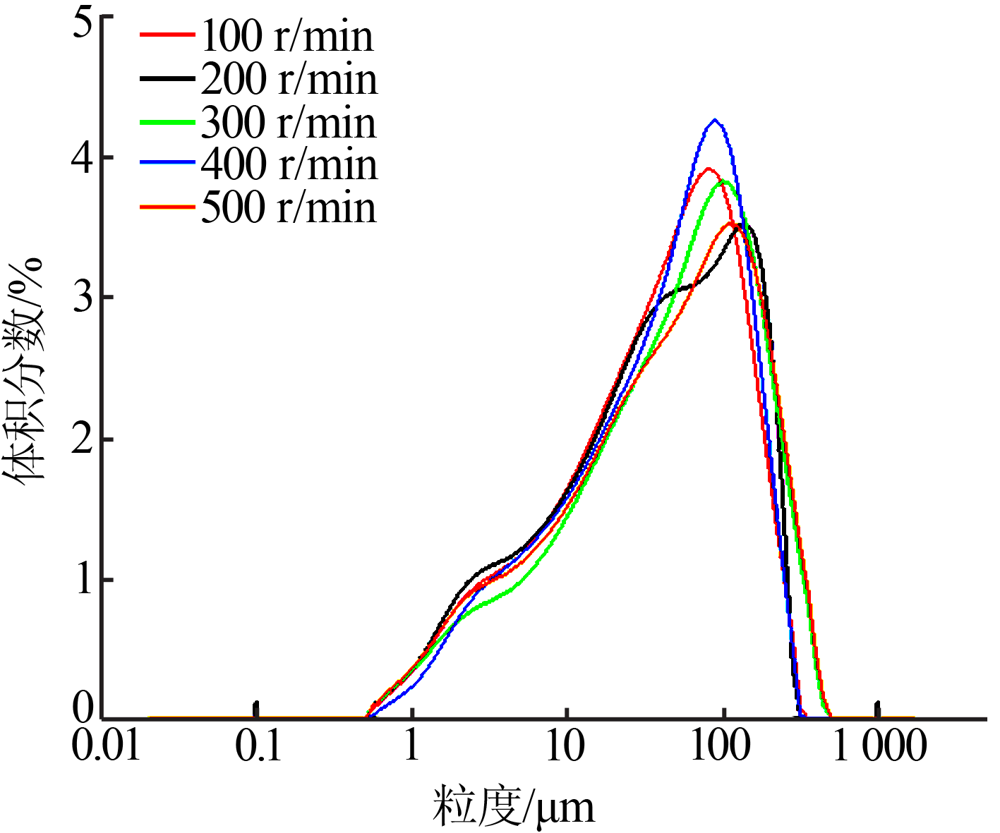

图9

表1

表2

参考文献 11

[1]	孟兴智. 离子筛型锂吸附剂的成型及其性能研究[D]. 天津:河北工业大学, 2005.
[2]	Li Y H, Zhao Z W, Liu X H, et al. Extraction of lithium from salt lake brine by aluminum-based alloys[J]. Transactions of Nonferrous Me-tals Society of China, 2015,25(10):3484-3489.
[3]	伍倩, 刘喜方, 郑绵平, 等. 我国盐湖锂资源开发现状、存在问题及对策[J]. 现代化工, 2017,37(5):1-5.
[4]	叶流颖, 曾德文, 陈驰, 等. 卤水提锂吸附剂应用研究进展[J]. 无机盐工业, 2019,51(3):16-19.
[5]	李杰, 熊小波. 铝盐吸附剂盐湖卤水提锂的研究现状及展望[J]. 无机盐工业, 2010,42(10):9-11.
[6]	郭敏, 吴志坚, 周园, 等. 一种微孔铝盐锂吸附剂及其制备方法、填料和富集锂离子的方法: 中国, 106076243A[P]. 2016-11-09.
[7]	Wang S, Zheng S, Wang Z, et al. Superior lithium adsorption and required magnetic separation behavior of iron-doped lithium ion-sieves[J]. Chemical Engineering Journal, 2018,332:160-168. doi: 10.1016/j.cej.2017.09.055
[8]	张绍成, 马培华, 邓小川. 吸附法从盐湖卤水中提取锂的方法:中国, 1511964A[P]. 2004-07-14.
[9]	Wang S L, Lin C H, Yan Y Y, et al. Synjournal of Li/Al LDH using aluminum and LiOH[J]. Applied Clay Science, 2013,72:191-195. doi: 10.1016/j.clay.2013.02.001
[10]	Lee J M, Bauman W C. Recovery of lithium from brines:US, 4221767[P]. 1982-08-31.
[11]	Bauman W C, Burba Iii J L. Composition for the recovery of lithium values from brine and process of making/using said composition:US, 6280693[P]. 2001-08-28.

化学成分	质量浓度/（g·L^-1）	化学成分	质量浓度/（g·L^-1）
Li⁺	0.07	Ca²⁺	4.64
Na⁺	121.10	Cl^-	192.51
K⁺	0.76	SO₄^2-	0.21
Mg²⁺	0.61	CO₃^2-	0.32

编号	吸附剂质量/g	吸附容量/（mg·g^-1）	脱附容量/（mg·g^-1）
1	0.999 8	15.25	14.86
2	0.999 9	15.89	13.80
3	1.000 2	14.25	14.00
4	1.000 8	14.85	14.43
5	1.000 9	15.47	14.05
6	1.000 9	15.27	13.48

[1]	董超超,邓小川,王斌,樊发英,朱朝梁,樊洁,卿彬菊. 以硅藻土为原料制备铯吸附剂及其吸附性能初探[J]. 无机盐工业, 2021, 53(6): 134-139.
[2]	刘子琛,张玢,谷思辰,吕伟. 钛基化合物在锂硫电池中的应用[J]. 无机盐工业, 2021, 53(6): 14-22.
[3]	梁宁,莫福金,周街荣,王军正. 污泥生物炭制备及其对磷的吸附性能研究[J]. 无机盐工业, 2021, 53(6): 174-179.
[4]	金青青,梁晓怿,张佳楠,周晓龙. 改性球形活性炭对氨气吸附性能的研究[J]. 无机盐工业, 2021, 53(4): 61-66.
[5]	杨典,王芳,万烨,孙强,张征,时庆合. 分离三氯氢硅中甲基二氯硅烷的研究进展[J]. 无机盐工业, 2021, 53(3): 30-33.
[6]	许乃才,史丹丹. 不同晶型纳米二氧化锰制备及对亚甲基蓝吸附性能[J]. 无机盐工业, 2021, 53(3): 44-47.
[7]	吴赵敏,杨林,王辛龙,庄海波,叶润洲,王烨,李耀基. 动态离子交换法处理电子行业蚀刻含铝废酸工艺研究[J]. 无机盐工业, 2021, 53(2): 61-65.
[8]	刘大锐,朱丹丹. 煤气化渣对磷酸根的吸附与解吸性能研究[J]. 无机盐工业, 2021, 53(2): 84-87.
[9]	庄海波,杨林,邓强,叶润州,吴赵敏. 离子交换法脱除磷酸中锰离子的动态吸附研究[J]. 无机盐工业, 2021, 53(1): 18-23.
[10]	陆昱沅,徐松,苏童,杨志彬,张旗芹,张阳. 转炉脱硫渣理化特性及吸附性能研究[J]. 无机盐工业, 2021, 53(1): 87-90.
[11]	刘元会,唐晓娜,谢蕾,姜小鹏,张云波. 熟石膏陈化过程的研究进展[J]. 无机盐工业, 2020, 52(9): 15-20.
[12]	汤钦元,安燕,孙琦,郭兴强,黎青青,郭炳琛. 氨基功能化铝麦羟硅钠石吸附Hg²⁺性能研究[J]. 无机盐工业, 2020, 52(8): 40-45.
[13]	唐娜,龚经款,项军. 铝基锂吸附剂制备及其吸附性能研究[J]. 无机盐工业, 2020, 52(8): 51-56.
[14]	李海朝,纪青松,张净净,杨斯乔. 活性生物猪骨炭纯化盐湖工业氯化钾[J]. 无机盐工业, 2020, 52(8): 76-77.
[15]	赵闯,范景新,郭春垒,李犇,李滨,臧甲忠,汪洋,侯立伟,孙振海. 柴油芳烃吸附剂的失活研究[J]. 无机盐工业, 2020, 52(8): 98-102.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
