水热法一步合成磷酸铁锂及其性能研究

doi:10.11962/1006-4990.2019-0426

无机盐工业 ›› 2020, Vol. 52 ›› Issue (6): 36-40.doi: 10.11962/1006-4990.2019-0426

水热法一步合成磷酸铁锂及其性能研究

郭举^1,^3,⁴,贾双珠^2,³

^1. 茅台学院,贵州仁怀 564507
^2. 黔南民族师范学院
^3. 贵州大学
^4. 中低品位磷矿及其共伴生资源高效利用国家重点实验室

收稿日期:2020-01-16 出版日期:2020-06-01 发布日期:2020-06-12
作者简介:郭举（1983— ）,男,硕士研究生,高级工程师,主要从事化学化工教学及磷化工新型材料技术开发与应用研究;E-mail： 158383434@qq.com。
基金资助:
中低品位磷矿及其共伴生资源高效利用国家重点实验室开放基金课题(WFKF2017-02)

Study on the one-step hydrothermal synthesis of LiFePO₄ and its properties

Guo Ju^1,^3,⁴,Jia Shuangzhu^2,³

^1. Maotai College,Renhuai 564507,Guizhou,China
^2. Qiannan Normal University for Nationalities
^3. College of Chemistry and Chemical Engineering,Guizhou University
^4. State Key Laboratory for Efficient Utilization of Low-and Medium-grade Phosphate Ores and Their Associated Resources

Received:2020-01-16 Online:2020-06-01 Published:2020-06-12

摘要/Abstract

摘要：

为优化液相法一步制备磷酸铁锂（LiFePO₄）技术,以七水合硫酸亚铁、磷酸二氢铵、一水合氢氧化锂为原料,通过添加十二烷基苯磺酸钠（SDBS）作为表面活性剂,采用液相水热法合成技术,一步合成了LiFePO₄正极材料。研究了水热法一步合成技术对LiFePO₄材料的组成、结构、形貌、粒度等的影响,通过电感耦合等离子体发射光谱仪（ICP-OES）、X射线衍射仪（XRD）、扫描电镜（SEM）、粒度分析仪等对材料进行了表征分析,并测试了材料的电化学性能。研究结果表明,合成得到的LiFePO₄材料为微米级球形颗粒形貌的正交晶系非化学计量比的Li_1.02Fe_0.994PO₄材料。电化学性能测试结果表明,在0.1C倍率下首次充、放电比容量分别为162.0、159.9 mA·h/g,库伦效率达到98.7%、倍率性能（以1C/0.1C保持率计）为92.3%,0.1C倍率循环100次容量保持率为96.4%,展现出良好的电化学性能。

关键词: 磷酸铁锂, 水热法, 性能

Abstract:

In order to optimize the one-step preparation technology of lithium iron phosphate （LiFePO₄） by liquid phase me-thod,LiFePO₄ cathode material was synthesized from ferrous sulfate,ammonium dihydrogen phosphate and lithium hydroxide by adding sodium dodecylbenzene sulfonate（SDBS） as surfactant.The effect of one-step hydrothermal synthesis technology on the composition,structure,morphology and particle size of LiFePO₄ was studied.The material was characterized by ICP,XRD,SEM and particle size analyzer,and its electrochemical properties were tested.The results show that Li_1.02Fe_0.994PO₄ with micron spherical particle morphology has been synthesized.The first charge-discharge specific capacities at 0.1C ratio are 162.0 mA·h/g and 159.9 mA·h/g,respectively.The Coulomb efficiency is 98.7% and the rate performance（in terms of 1C/0.1C holding rate） is 92.3%,and the holding rate of capacity was 96.4% at 0.1C ratio after 100 times cycle.It showed good electrochemical performance.

Key words: Lithium iron phosphate, Hydrothermal method, Properties

中图分类号:

TQ131.11

郭举,贾双珠. 水热法一步合成磷酸铁锂及其性能研究[J]. 无机盐工业, 2020, 52(6): 36-40.

Guo Ju,Jia Shuangzhu. Study on the one-step hydrothermal synthesis of LiFePO₄ and its properties[J]. Inorganic Chemicals Industry, 2020, 52(6): 36-40.

图/表 6

表1

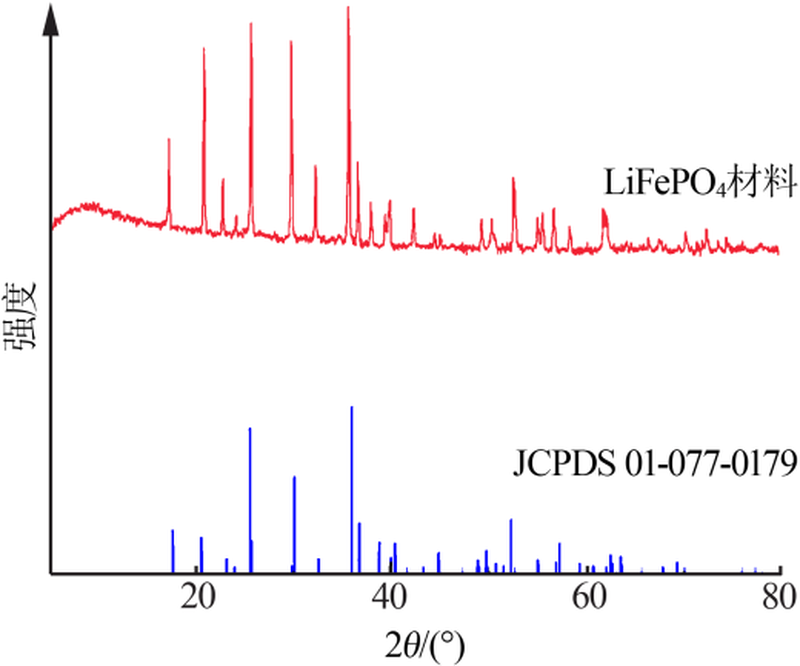

图1

表2

图2

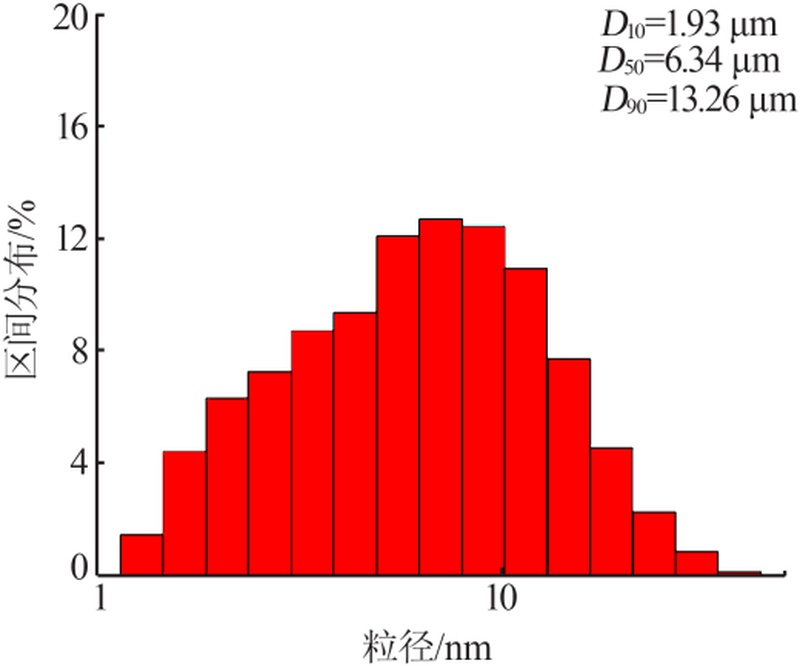

图3

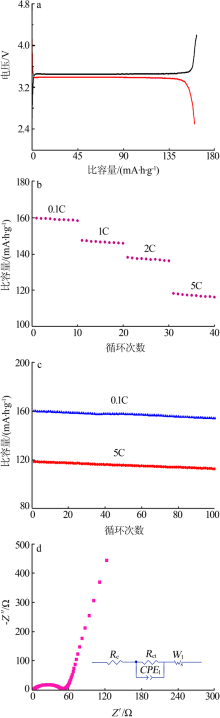

图4

参考文献 18

[1]	Padhi A K, Nanjundaswamy K S, Goodenough J B . Phospho-olivines as positive-electrode materials for rechargeable lithium batteries[J]. Journal of The Electrochemical Society, 1997,144(5):1609-1613.
[2]	Park K S, Son J T, Chung H T , et al. Synjournal of LiFePO₄ by co-precipitation and microwave heating[J]. Electrochemistry Commu-nications, 2003,5(10):839-842.
[3]	Xu B, Qian D, Wang Z , et al. Recent progress in cathode materials research for advanced lithium ion batteries[J]. Materials Science and Engineering, 2012,73(5/6):51-65.
[4]	Massarotti V, Capsoni D, Bini M . Nanosized LiMn₂O₄ from mechanic-ally activated solid-state synjournal[J]. Journal of Solid State Chemi-stry, 2006,179(2):590-596.
[5]	张克宇, 姚耀春 . 锂离子电池磷酸铁锂正极材料的研究进展[J]. 化工进展, 2015,34(1):166-172.
[6]	杜远超, 华政, 梁风 , 等. 液相法合成磷酸铁锂正极材料[J]. 化学进展, 2017,29(1):137-148.
[7]	张仁国, 熊竹青, 李健 , 等. 高温固相法制备LiFePO₄/C正极材料及其性能[J]. 贵州大学学报:自然科学版, 2019,36(3):57-61.
[8]	李春雷, 解莹春, 李祥飞 . 磷酸铁锂正极材料的制备及改性研究进展[J]. 化工新型材料, 2018,46(7):25-28,33.
[9]	冯颖, 刘凯, 霍涛涛 , 等. 镁掺杂的非化学计量比磷酸铁锂的制备及性能[J]. 化工进展, 2017,36(8):3006-3012.
[10]	孙少先, 应皆荣 . 氧化沉淀-陈化晶化法制备FePO₄·2H₂O及LiFePO₄[J]. 电源技术, 2018,42(10):1473-1476.
[11]	王崇国, 卢栋林, 张仲利 , 等. 纳米磷酸铁锂的制备及其性能研究[J]. 云南化工, 2018,45(9):28-29.
[12]	张金利, 杨赛, 刘媛媛 , 等. 表面活性剂对磷酸铁锂材料性能的影响研究[J]. 化工新型材料, 2013,41(6):140-142.
[13]	Park K Y, Park I, Kim H , et al. Lithium-excess olivine electrode for lithium rechargeable batteries[J].Energy & Environmental Scie-nce, 2016(9):2902-2915.
[14]	王英, 黄文浩, 肖志平 , 等. 镁掺杂改性磷酸铁锂正极材料及其性能研究[J]. 材料导报, 2013,27(24):40-42.
[15]	侯月朋, 常明飞, 刘浩 , 等. 形貌对磷酸铁锂电池内阻特性的影响[J]. 天津理工大学学报, 2017,33(6):60-64.
[16]	韩梦莹 . 电池级磷酸铁的制备工艺研究[D]. 郑州:郑州大学, 2014.
[17]	张俊玲 . 水热合成磷酸铁锂粉体的形貌控制[J]. 化工新型材料, 2008,36(6):74-75,93.
[18]	Rodrigues S, Munichandraiah N, Shukla A K . AC impedance and state-of-charge analysis of a sealed lithium-ion rechargeable bat-tery[J]. Journal of Solid State Electrochemistry, 1999,3(7):397-405.

元素	质量分数/%	相对P的物质的量比
Li	4.54	1.02
Fe	35.36	0.994
P	19.69	1

项目	a/nm	b/nm	c/nm	V/nm³
LiFePO₄材料	0.470 1	1.034 0	0.602 0	0.292 6
JCPDS 01-077-0179	0.478 7	1.008 6	0.593 9	0.286 7

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

水热法一步合成磷酸铁锂及其性能研究

Study on the one-step hydrothermal synthesis of LiFePO₄ and its properties

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 6

参考文献 18

相关文章 15

Metrics

本文评价

推荐阅读 10

[1]	覃利琴,杨黄根,陈德,陶萍芳. 辅助溶剂热法合成纳米晶自组装CaWO₄：Tb ³⁺微球及其发光性能[J]. 无机盐工业, 2021, 53(1): 36-39.
[2]	范庆科,孟庆华,罗凤钰. 汽车锂电池正极材料的制备与性能研究[J]. 无机盐工业, 2021, 53(1): 44-49.
[3]	陆昱沅,徐松,苏童,杨志彬,张旗芹,张阳. 转炉脱硫渣理化特性及吸附性能研究[J]. 无机盐工业, 2021, 53(1): 87-90.
[4]	徐素鹏,王红伟,郑安雄. 分散介质对纳米二氧化硅分散体系流变性能的影响研究[J]. 无机盐工业, 2020, 52(9): 52-56.
[5]	王进炜,许远远,傅公维,周坚,杨勇. 聚偏氟乙烯结构对电池浆料流变性能的影响[J]. 无机盐工业, 2020, 52(9): 57-61.
[6]	刘佩文,董鹏,孟奇,杨轩,周思源. 废旧磷酸铁锂电池正极材料固相法再生研究进展[J]. 无机盐工业, 2020, 52(9): 6-8.
[7]	董丽坤,贾永卿. 石墨烯负载纳米二硫化钴的制备及其在锂离子电池方面的应用研究[J]. 无机盐工业, 2020, 52(7): 55-58.
[8]	李向果,郭淼,姚会敏,吕静. 菱形二氧化铈的水热合成及发光机理研究[J]. 无机盐工业, 2020, 52(6): 30-35.
[9]	郭举,贾双珠. 类球形低硫磷酸铁的制备技术研究[J]. 无机盐工业, 2020, 52(5): 31-34.
[10]	欧阳林虹,王文倩,王文伟,吴洁茹,薛昊. 二氧化硅掺杂钛酸锶钡陶瓷的介电性能与电卡效应[J]. 无机盐工业, 2020, 52(3): 39-44.
[11]	王国胜,韩思宇,唐凤翔,徐榕徽. 改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究[J]. 无机盐工业, 2020, 52(3): 51-54.
[12]	贾鹏里. 利用磷酸镁水泥固化富集型重金属铜和镍研究[J]. 无机盐工业, 2020, 52(3): 94-97.
[13]	李通,史云斌,刘庆彬,何爽. 硒掺杂改性新能源汽车锂电池正极材料的结构与电化学性能[J]. 无机盐工业, 2020, 52(2): 17-22.
[14]	吴芳,王士勇,都丽红,朱企新,鲁淑群. 非织造过滤介质孔径及截留性能的研究[J]. 无机盐工业, 2020, 52(2): 38-42.
[15]	李友凤,敖克厚,樊磊磊,黄志刚. 氧化铈-二氧化硅介孔材料制备及对铜离子的吸附性能[J]. 无机盐工业, 2020, 52(12): 34-39.

首 页

水热法一步合成磷酸铁锂及其性能研究

Study on the one-step hydrothermal synthesis of LiFePO4 and its properties

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页

Study on the one-step hydrothermal synthesis of LiFePO₄ and its properties
