改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究

doi:10.11962/1006-4990.2019-0255

无机盐工业 ›› 2020, Vol. 52 ›› Issue (3): 51-54.doi: 10.11962/1006-4990.2019-0255

改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究

王国胜,韩思宇,唐凤翔,徐榕徽

沈阳化工大学化学工程学院,辽宁沈阳 110142

收稿日期:2019-09-12 出版日期:2020-03-10 发布日期:2020-03-31
通讯作者: 王国胜
作者简介:王国胜（1965— ）,男,博士,教授,主要从事矿产资源与新材料、催化技术与纳米材料以及有机合成等方面的研究工作;E-mail：wgsh-lyc@163.com。
基金资助:
辽宁省自然科学基金项目(201202175);辽宁省重点研发计划项目(2017230001)

Preparation and properties of modified basic magnesium chloride whisker/styrene butadiene rubber composites

Wang Guosheng,Han Siyu,Tang Fengxiang,Xu Ronghui

Shenyang University of Chemical Technology,Shenyang 110142,China

Received:2019-09-12 Online:2020-03-10 Published:2020-03-31
Contact: Wang Guosheng

摘要/Abstract

摘要：

以工业活性轻烧氧化镁粉和盐酸为原料,采用水溶液法制备了碱式氯化镁晶须,继而采用硅烷偶联剂对碱式氯化镁晶须进行改性,然后将其与丁苯橡胶混炼得到改性碱式氯化镁晶须/丁苯橡胶复合材料,研究了改性碱式氯化镁晶须对丁苯橡胶力学性能及热学性能的影响。结果表明：采用水溶液法制备得到的碱式氯化镁晶须结构为Mg₂（OH）₃Cl·4H₂O,呈微细纤维状,分布较均匀,长径比大于20;改性碱式氯化镁晶须的加入,可以改善丁苯橡胶的机械强度和阻燃性能。

关键词: 碱式氯化镁晶须, 丁苯橡胶, 复合材料, 力学性能

Abstract:

Basic magnesium chloride whisker was prepared by water solution method with industrial active calcined magnesium oxide powder and hydrochloric acid as raw materials.Subsequently,basic magnesium chloride whisker was modified by silane coupling agent.And then the modified basic magnesium chloride whisker/styrene butadiene rubber composite was obtained by mixing with styrene butadiene rubber.The effect of additives on mechanical and thermal properties of styrene bu-tadiene rubber was studied.Results showed that the structure of basic magnesium chloride whisker prepared by aqueous solution method was Mg₂（OH）₃Cl·4H₂O,and it was microfibriform,evenly distributed with a length-diameter ratio greater than 20.The addition of modified basic magnesium chloride whisker can improve the mechanical strength and flame retardant performance of styrene butadiene rubber composites.

Key words: basic magnesium chloride whiskers, styrene butadiene rubber, composite material, mechanical properties

中图分类号:

TQ132.2

王国胜,韩思宇,唐凤翔,徐榕徽. 改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究[J]. 无机盐工业, 2020, 52(3): 51-54.

Wang Guosheng,Han Siyu,Tang Fengxiang,Xu Ronghui. Preparation and properties of modified basic magnesium chloride whisker/styrene butadiene rubber composites[J]. Inorganic Chemicals Industry, 2020, 52(3): 51-54.

图/表 6

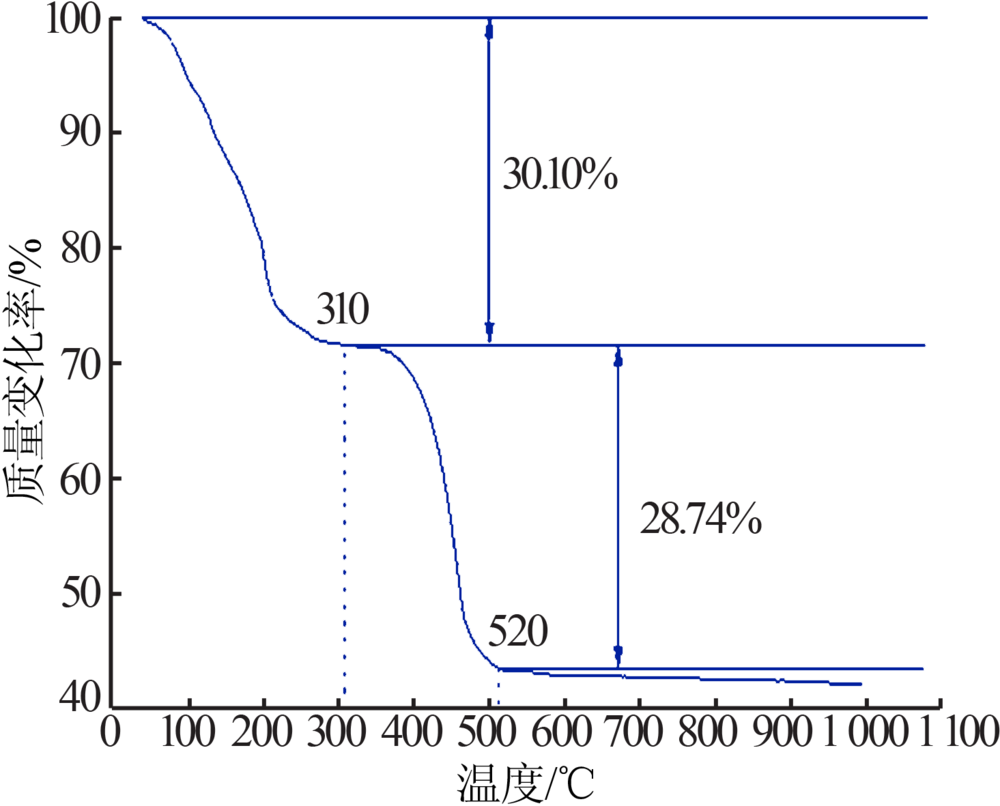

图1

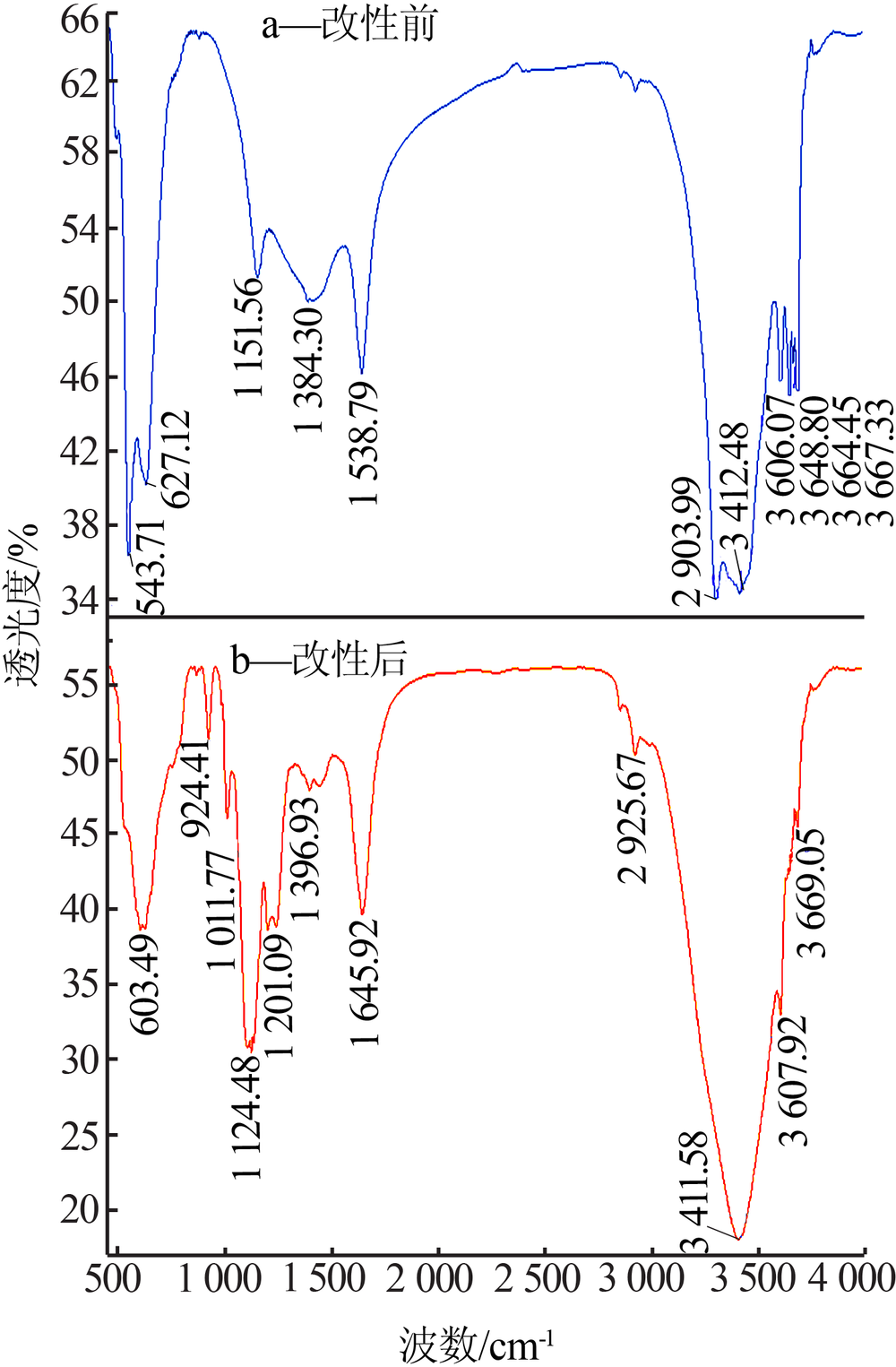

图2

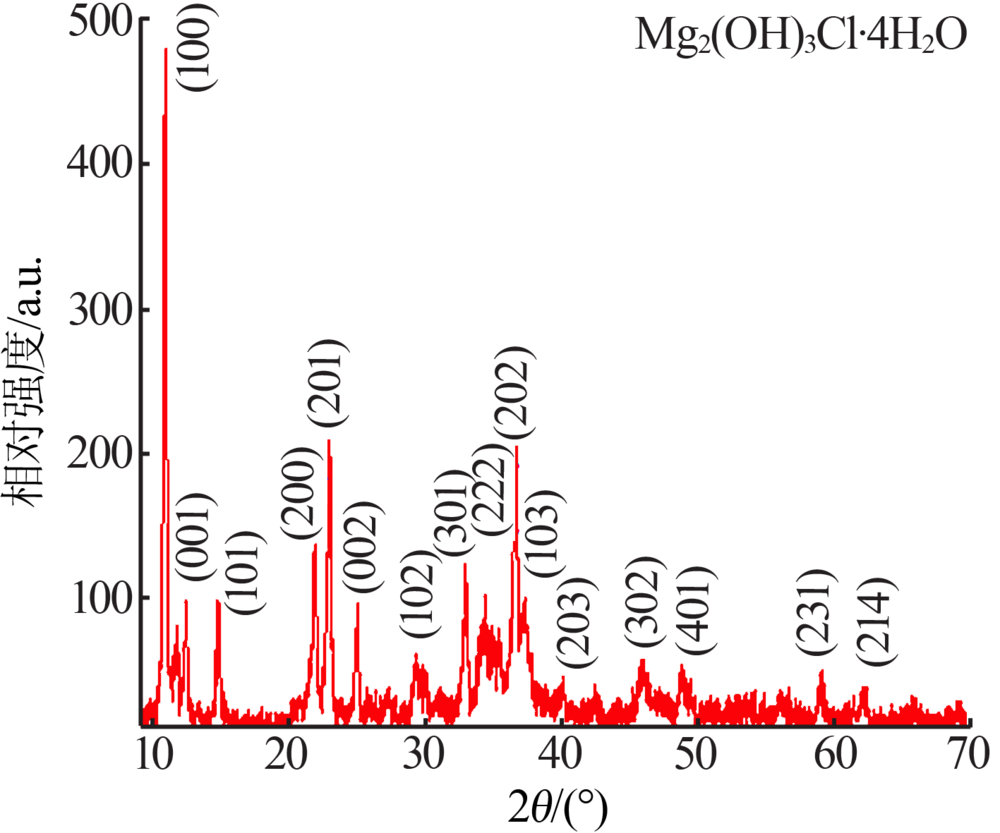

图3

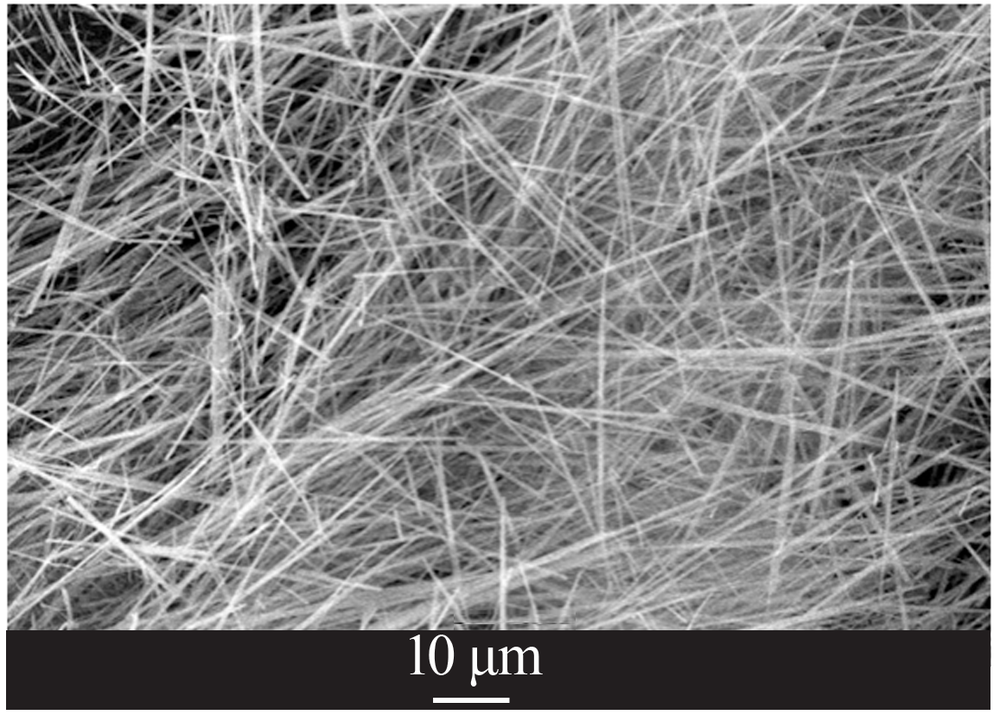

图4

表1

表2

参考文献 19

[1]	李昭, 郭磊 . 粘土/丁苯橡胶纳米复合材料在全钢载重子午线轮胎气密层中的应用[J]. 轮胎工业, 2012,32(4):222-226.
[2]	宋国君, 张洪林 . 丁苯橡胶/蒙脱土纳米复合材料在半钢子午线轮胎胎面胶中的应用[J]. 橡胶科技市场, 2010,8(2):10-14.
[3]	丁国新 . 白炭黑/木质纤维素/蒙脱土/丁苯橡胶复合材料的制备及性能研究[J]. 化工新型材料, 2019,47(3):47-54.
[4]	周仕璋, 刘力 . 水滑石/环氧化天然橡胶/丁苯橡胶气体阻隔复合材料的性能研究[J]. 橡胶工业, 2019,66(4):0284-0287.
[5]	渠汛, 管俊芳, 胡林强 , 等. 云母粉在丁苯橡胶中的分散性和界面特征[J]. 橡胶科技, 2017(2):15-19.
[6]	吕灏, 管俊芳, 程飞飞 , 等. 硅烷偶联剂改性绢云母补强丁苯橡胶的研究[J]. 硅酸盐通报, 2017,36(1):139-143.
[7]	张士龙, 刘钦甫, 张克楠 , 等. 高岭土径厚比对丁苯橡胶复合材料动态性能的影响研究[J]. 化工新型材料, 2017(10):124-126.
[8]	康浩, 潘文平 . 无烟煤/丁苯橡胶复合材料的力学性能研究[J]. 橡塑技术与装备, 2018,44(13):1-8.
[9]	刘春利, 罗筑, 钟金成 , 等. 橡胶-填料相互作用对丁苯橡胶/白炭黑复合材料动态力学性能的影响[J]. 高分子材料科学与工程, 2018,34(12):64-70,77.
[10]	蒋静, 贾红兵, 蒋琪 , 等. 偶联剂改性多壁碳纳米管填充溶聚丁苯橡胶的耐热性能[J]. 合成橡胶工业, 2011,34(4):296-300.
[11]	张周达, 陈雪梅 . 纳米碳酸钙填充型粉末丁苯橡胶增韧改性聚氯乙烯[J]. 机械工程材料, 2012,36(4):76-79.
[12]	屈国梁, 陈雪梅, 马新胜 , 等. 纳米碳酸钙填充型粉末丁苯橡胶的制备[J]. 合成橡胶工业, 2010,33(6):433-437.
[13]	杨萌, 邓昭平, 罗世凯 , 等. 钛酸钾晶须对热硫化硅橡胶性能的影响[J]. 高分子通报, 2014(6):73-80.
[14]	张晓颖, 王国辉, 李倩 , 等. 碱式硫酸镁晶须对液体硅橡胶性能影响研究[J]. 功能材料, 2012,43(Z1):51-53.
[15]	王瑾, 徐从升, 杜明亮 , 等. 改性硼酸镁晶须/丁苯橡胶复合材料的制备与性能[J]. 橡胶工业, 2012,59(8):459-463.
[16]	刘琼琼, 姚亮, 丛后罗 , 等. SMC晶须在丁苯橡胶中的应用[J]. 弹性体, 2009,19(5):48-51.
[17]	Wang G S . Preparation of basic magnesium chloride whisker and reinforcement in chloroprene rubber(CR322)[J]. International Jo-urnal of ChemTech Research, 2014,6(2):1286-1290.
[18]	Wang G S, Wang X Y, Liu Y , et al. Formation mechanism of the ba-sic magnesium chlorides whiskers[J]. Asian Journal of Chemistry, 2013,25(17):9731-9735.
[19]	Wang G S, Liang H, Liu Y , et al. Synjournal of basic magnesium ch-loride whisker in MgO-HCl-H₂O system at room temperature[J]. Asian Journal of Chemistry, 2013,25(18):10437-10439.

晶须/ 质量份	试样面积/mm²	最大载荷/N	抗拉强度/MPa	定伸应力/MPa	断裂伸长率/%	邵氏硬度/A
0.000	12.12	148.25	12.23	7.83	469.09	73.0
2.149	12.54	167.85	13.39	7.22	539.07	74.0
4.288	12.54	142.30	11.35	7.48	448.50	73.8
6.145	11.94	139.50	11.68	6.55	522.01	72.2
8.307	12.30	144.60	11.76	6.66	513.17	74.8

晶须/质量份	氧指数/%	晶须/质量份	氧指数/%
0.0	18.0	6.0	20.7
2.0	20.3	8.0	20.8
4.0	20.8

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究

Preparation and properties of modified basic magnesium chloride whisker/styrene butadiene rubber composites

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 6

参考文献 19

相关文章 15

Metrics

本文评价

推荐阅读 10

[1]	贾鹏里. 利用磷酸镁水泥固化富集型重金属铜和镍研究[J]. 无机盐工业, 2020, 52(3): 94-97.
[2]	田其哲,叶俊伟,宁桂玲. 微波水热法制备氧化镁-氧化铜-氧化钙复合材料及其抗菌性能[J]. 无机盐工业, 2020, 52(12): 12-16.
[3]	周琼,杜少林,谢英豪. 锂电池回收再生石墨增强水泥性能研究[J]. 无机盐工业, 2020, 52(11): 64-68.
[4]	陈鹏,张谌虎,王成勇,石开仪,雷以柱. 玄武岩纤维主要特性研究现状[J]. 无机盐工业, 2020, 52(10): 64-67.
[5]	张怡,葛欣国,卢国建,赵长征. 硅酸铝纤维和玻璃纤维复合二氧化硅气凝胶材料的制备与性能[J]. 无机盐工业, 2020, 52(10): 68-71.
[6]	李颖,陈侠,苗淑兰,廖恩鑫. 磷钨酸铵复合材料对铷铯吸附性能的研究[J]. 无机盐工业, 2019, 51(6): 34-37.
[7]	徐元盛,李建伟,马炎,李国旺,张茂亮,单雪强. 硫化镉-二氧化钛/分子筛复合光催化材料制备及性能研究[J]. 无机盐工业, 2019, 51(6): 83-87.
[8]	高雅男. 二氧化钛-钒酸铋复合材料光催化降解布洛芬的研究[J]. 无机盐工业, 2019, 51(6): 88-91.
[9]	刘义林, 高原, 鲍建设, 黄国波, 项军伟. 功能化石墨烯掺杂熔盐的制备及性能研究[J]. 无机盐工业, 2016, 48(7): 16-.
[10]	樊雪敏, 张汉超, 李光辉, 白春华, 徐志勇, 范雯阳. 天然矿物负载纳米二氧化钛复合材料的制备与表征[J]. 无机盐工业, 2016, 48(7): 73-.
[11]	韩淑芬, 陈伟伟, 于洁. 钛酸钡纳米复合材料制备与性能研究[J]. 无机盐工业, 2016, 48(12): 19-.
[12]	徐志永, 白春华. 金属氧化物掺杂高岭土纳米二氧化钛光催化复合材料研究[J]. 无机盐工业, 2016, 48(10): 77-.
[13]	王娜, 仲剑初, 王洪志. 硼酸根插层的Ca-Al-LDHs的制备、表征和应用[J]. 无机盐工业, 2016, 48(1): 25-.
[14]	. 二氧化硅核壳纳米材料的研究进展[J]. 无机盐工业, 2015, 47(7): 5-.
[15]	孟祖超, 叶绿生, 尹云超, 薛鹏, 贺娜娜. 石墨烯/二氧化钛复合材料的制备及催化性能研究[J]. 无机盐工业, 2015, 47(1): 63-.

首 页

改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究

Preparation and properties of modified basic magnesium chloride whisker/styrene butadiene rubber composites

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
