石墨烯负载纳米二硫化钴的制备及其在锂离子电池方面的应用研究

doi:10.11962/1006-4990.2019-0463

摘要/Abstract

摘要：

采用二次水热法将纳米二硫化钴负载于石墨烯上,并通过结构表征和电化学性能测试,探讨了纳米二硫化钴/石墨烯材料作为锂离子电池负极的性能。电容量测试结果表明：在电流密度为100 mA/g条件下,二硫化钴/石墨烯复合材料的首周充放电容量分别为1 610 mA·h/g和774 mA·h/g,测算出的库伦效率为48.1%;循环性能测试结果表明：经过50次循环测算后的复合材料的放电比容量为302 mA·h/g,容量保持率为33.4%;倍率性能测试结果表明：当电流密度回复到100 mA/g时,复合材料的比容量恢复至550 mA·h/g。实验制备的纳米二硫化钴/石墨烯复合材料在锂电池负极的应用上表现出了优异的循环性能和倍率性能。

关键词: 纳米CoS₂, 石墨烯, 锂离子电池, 电化学性能

Abstract:

Graphene loaded nano-sized CoS₂ were prepared by secondary hydrothermal method.The properties of nano-sized CoS₂/GP composites as anode materials for lithium ion batteries were studied by structural characterization and electrochemical performance testing.The capacitance test results showed that the first cycle charge-discharge capacity of CoS₂/GP composite were 1 610 mA·h/g and 774 mA·h/g respectively at 100 mA/g current density.And the calculated coulomb efficiency was 48.1%.The cycle performance test results showed that the specific discharge capacity was 302 mA·h/g and the capacity retention rate was 33.4% after 50 times cycles.The rate performance test results showed that when the current density teturned to 100 mA/g,the specific capacity restored to 550 mA·h/g.CoS₂/GP composites anode exhibited excellent cycling and rate performance.

Key words: nano-sized CoS₂, grapheme, lithium battery, electrochemical

中图分类号:

TQ138.12

董丽坤,贾永卿. 石墨烯负载纳米二硫化钴的制备及其在锂离子电池方面的应用研究[J]. 无机盐工业, 2020, 52(7): 55-58.

Dong Likun,Jia Yongqing. Preparation of graphene loaded nano-sized CoS₂ and its application in lithium-ion batteries[J]. Inorganic Chemicals Industry, 2020, 52(7): 55-58.

图/表 6

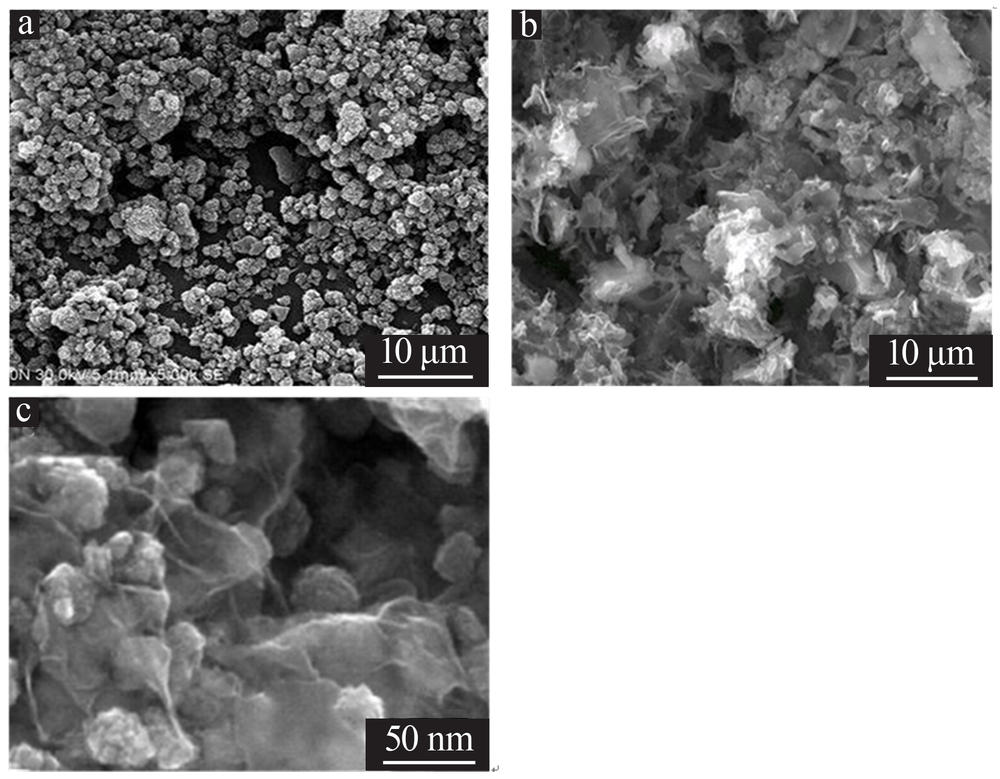

图1

图2

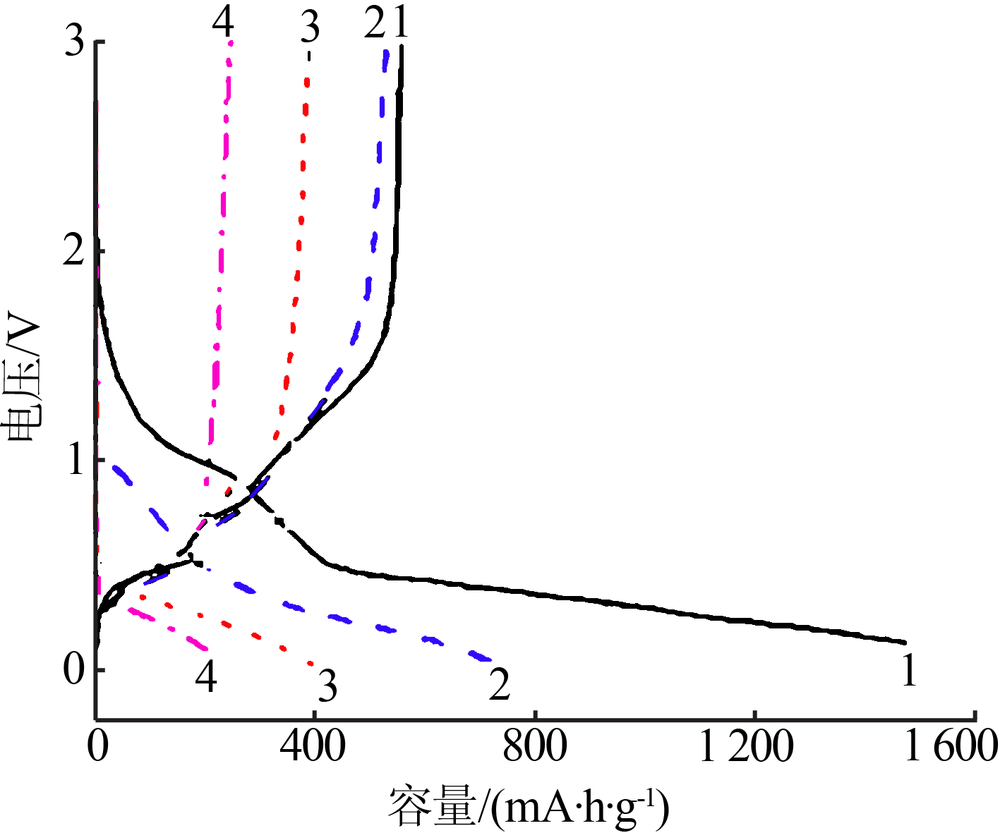

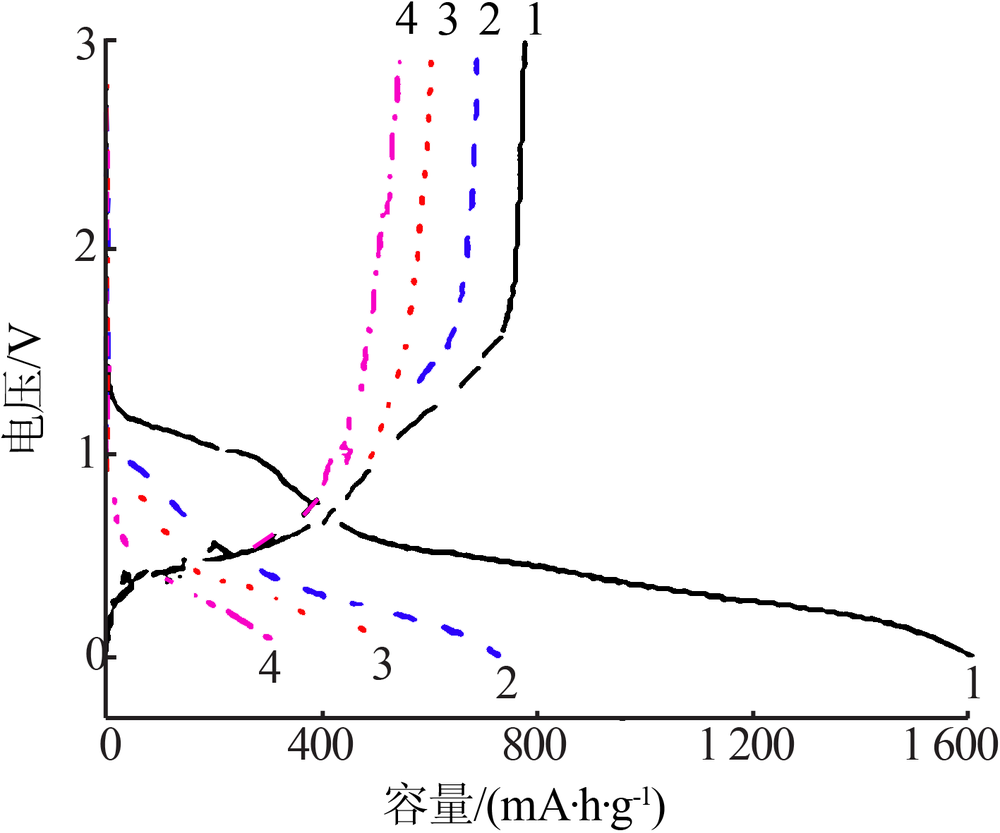

图3

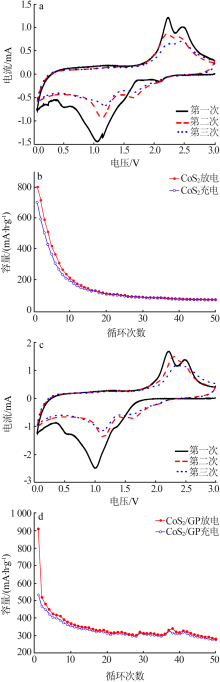

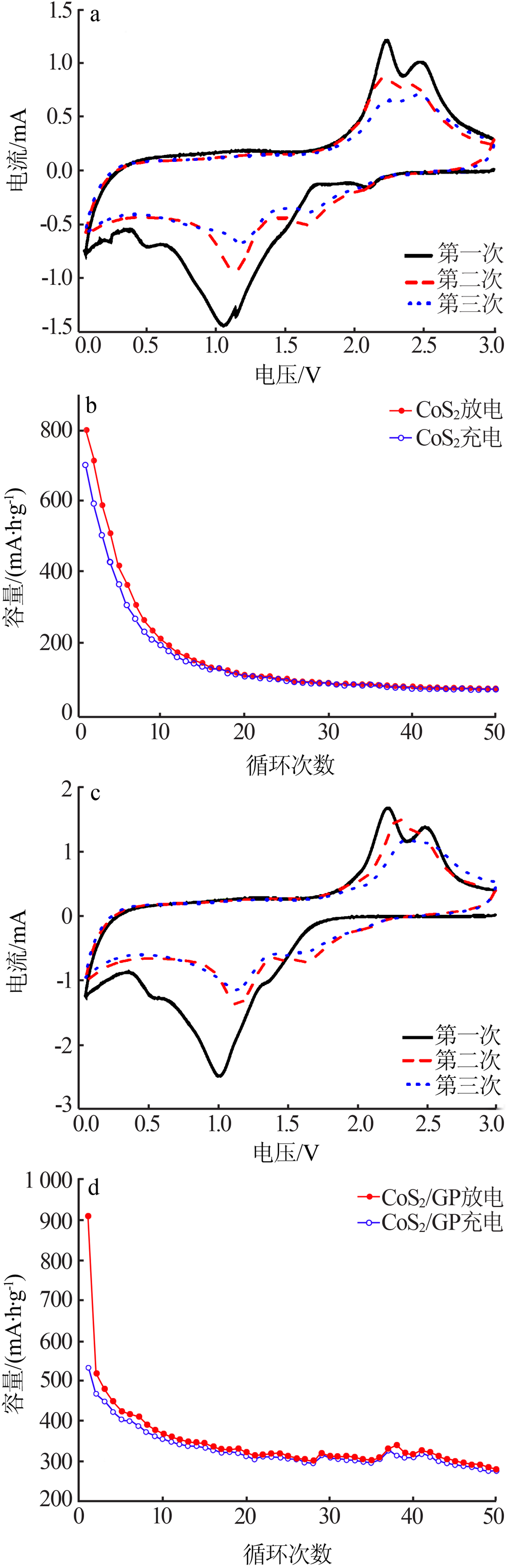

图4

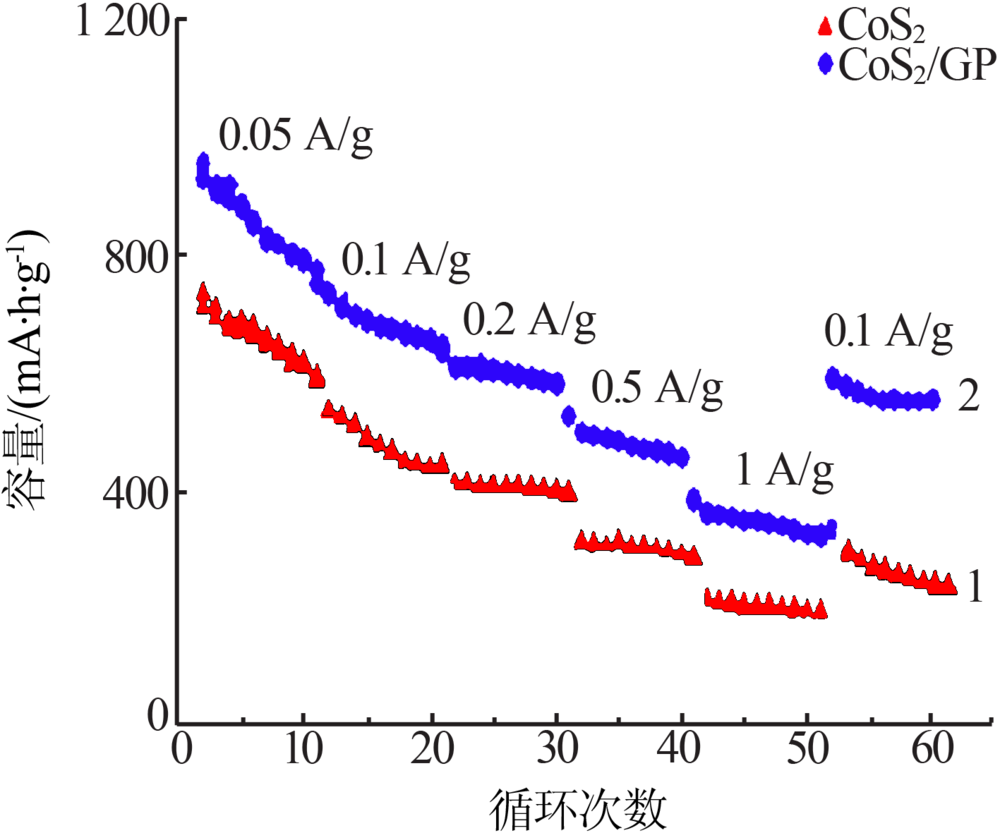

图5

图6

参考文献 10

[1]	付飞. 二硫化钴与石墨烯复合负极材料的制备及电化学性能研究[D]. 成都:电子科技大学, 2016.
[2]	郝文, 周鹏, 余昊, 等. SnS₂纳米花/石墨烯锂离子电池负极材料合成及其电化学性能研究[J]. 现代化工, 2018,38(8):103-108.
[3]	袁若鑫, 刘新刚, 张楚虹. 二氧化锡/石墨烯柔性电极的制备及其在锂离子电池中的应用[J]. 应用化学, 2018,35(7):825-834.
[4]	朱建伟, 安玉良, 袁霞, 等. 石墨烯/钛酸锂复合锂离子电池负极材料制备及性能研究[J]. 化学与黏合, 2018,40(1):1-5.
[5]	王旭峰. 磷酸铁锂/石墨烯类复合材料的制备及性能研究[D]. 南昌:南昌航空大学, 2018.
[6]	褚荣荣, 宋和伟, 王静强. 石墨烯的制备及其在锂离子二次电池中的应用研究进展[J]. 化工科技, 2019,27(1):61-65.
[7]	Zhang L, Wu H B, Lou X W. Unusual CoS₂ ellipsoids with anisotropic tube-like cavities and their application in supercapacitors[J]. Chemical Communications, 2012,48(55):6912-6914. pmid: 22673899
[8]	施建杭. 钴基石墨烯复合材料的制备及电化学性能硏究[D]. 大连:大连理工大学, 2016.
[9]	李浩楠. 纳米结构硫化钴作为超级电容器电极材料的研究进展[J]. 化工进展, 2016,35(11):3549-3558.
[10]	Yao J, Shen X, Wang B. In situ chemical synjournal of SnO₂-graphene nanocomposites as anode materials for lithium-ion batteries[J]. Electrochemistry Communications, 2009,11(10):1849-1852.

[1]	范庆科,孟庆华,罗凤钰. 汽车锂电池正极材料的制备与性能研究[J]. 无机盐工业, 2021, 53(1): 44-49.
[2]	张凯,江奥. 球形LiMnPO₄/C正极材料的喷雾干燥法制备及性能研究[J]. 无机盐工业, 2021, 53(1): 54-58.
[3]	王进炜,许远远,傅公维,周坚,杨勇. 聚偏氟乙烯结构对电池浆料流变性能的影响[J]. 无机盐工业, 2020, 52(9): 57-61.
[4]	王矿宾,许胜霞,王永勤. 响应曲面法优化双氟磺酰亚胺锂提纯工艺研究[J]. 无机盐工业, 2020, 52(9): 62-65.
[5]	李建生,于韶梅,王欣,祖晓冬,刘炳光. 石墨烯制备中的无机氧化剂和无机还原剂[J]. 无机盐工业, 2020, 52(8): 6-10.
[6]	闫雅婧. 锂离子电池用固态电解质的研究现状与展望[J]. 无机盐工业, 2020, 52(7): 22-25.
[7]	王甲泰,赵段,马莲花,张彩虹. 锂离子电池正极材料磷酸铁锂的研究进展[J]. 无机盐工业, 2020, 52(4): 18-22.
[8]	龙云飞,苏静,吕小艳,文衍宣. 锂/钠离子电池过渡金属氟磷酸盐正极材料研究进展[J]. 无机盐工业, 2020, 52(3): 28-34.
[9]	李通,史云斌,刘庆彬,何爽. 硒掺杂改性新能源汽车锂电池正极材料的结构与电化学性能[J]. 无机盐工业, 2020, 52(2): 17-22.
[10]	黄振旭,何欢欢,贾潘潘,陈体伟,卫世乾. 水热法制备石墨烯及对抗坏血酸电催化性能的研究[J]. 无机盐工业, 2020, 52(11): 29-32.
[11]	周琼,杜少林,谢英豪. 锂电池回收再生石墨增强水泥性能研究[J]. 无机盐工业, 2020, 52(11): 64-68.
[12]	杜淼,张馨. 二维纳米材料在水处理中的应用研究进展[J]. 无机盐工业, 2020, 52(1): 17-21.
[13]	罗成果,肖俊,范广新. 锂离子电池正极材料LiMn₂O₄用前驱体的现状与发展[J]. 无机盐工业, 2020, 52(1): 26-29.
[14]	吴瑞峰1，王宏伟2，皮晓媛1. 二硫化钼复合导电碳作为高性能钠离子电池负极材料的研究[J]. 无机盐工业, 2019, 51(7): 28-32.
[15]	叶嘉明,李昌明. 锂离子电池负极材料磷酸钛锂研究进展[J]. 无机盐工业, 2019, 51(5): 17-22.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
