响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺

无机盐工业 ›› 2019, Vol. 51 ›› Issue (3): 34-37.

响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺

黄继明,刘润清,吴思展,宋娟

铜仁学院材料与化学工程学院,贵州铜仁 554300

收稿日期:2018-09-20 出版日期:2019-03-10 发布日期:2020-05-09
作者简介:黄继明（1986— ）,男,硕士,讲师;E-mail: 610022737@qq.com。
基金资助:
贵州松桃低品位锰矿制备固体酸的工艺及应用(黔科合LH字[2015]7226号);改性电解锰渣处理含重金属离子废水研究(黔科合 LH 字[2017]7314 号);磁性油茶壳生物质炭的制备及其对重金属离子的吸附研究(黔科合 LH 字[2017]7314 号);化学工程与技术省级重点学科(黔学位合字ZDXK[2017]8号)

Optimization of extraction process of chlorination roasting-water leaching process for low-grade rhodochrosite by response surface methodology

Huang Jiming,Liu Runqing,Wu Sizhan,Song Juan

School of Material and Chemical Engineering,Tongren University,Tongren 554300,China

Received:2018-09-20 Published:2019-03-10 Online:2020-05-09

摘要/Abstract

摘要：

为确定氯化铵焙烧水浸法处理低品位锰矿的最佳工艺,考察了焙烧温度、焙烧时间、氯化铵与锰矿的质量比等因素对锰浸出率的影响。在单因素条件实验基础上,以锰浸出率为响应值,采用Box-Behnken响应曲面分析法优化了反应条件。氯化焙烧水浸处理低品位锰矿最优条件:焙烧温度为460 ℃、焙烧时间为90 min、氯化铵与锰矿的质量比为1.42。响应面法建立的模型预测锰浸出率为94.71%,实验值为94.59%,两者偏差不大,方法可行。

关键词: 响应面法, 菱锰矿, 焙烧, 水浸

Abstract:

:The best technical conditions were determined to obtain the best extraction process of manganese from low-grade rhodochrosite by chlorination roasting-water leaching process.The influence of calcination temperature,calcination time,mass ratio of ammonium chloride and rhodochrosite on manganese leaching rate was investigated.Taking manganese leaching rate as response value,the reaction conditions were optimized by Box-Behnken based on the results of single factor experiments.Results showed that the optimum conditions of the extraction of manganese from rhodochrosite were as follows:the calcination temperature 460 ℃,calcination time 90 min,the mass ratio of ammonium chloride to rhodochrosite was 1.42.The leaching rate of manganese 94.59% was obtained under these conditions,which accorded with the model predicted value of 94.71%.As the deviation between the two methods is small,and the method is feasible.

Key words: response surface methodology, rhodochrosite, roasting, water immersion

中图分类号:

TQ137.12

黄继明,刘润清,吴思展,宋娟. 响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺[J]. 无机盐工业, 2019, 51(3): 34-37.

Huang Jiming,Liu Runqing,Wu Sizhan,Song Juan. Optimization of extraction process of chlorination roasting-water leaching process for low-grade rhodochrosite by response surface methodology[J]. Inorganic Chemicals Industry, 2019, 51(3): 34-37.

图/表 8

图1

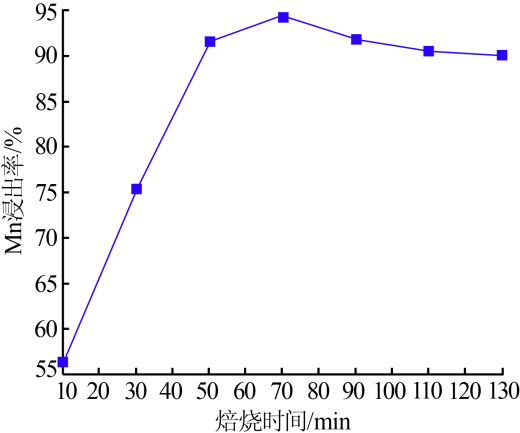

图2

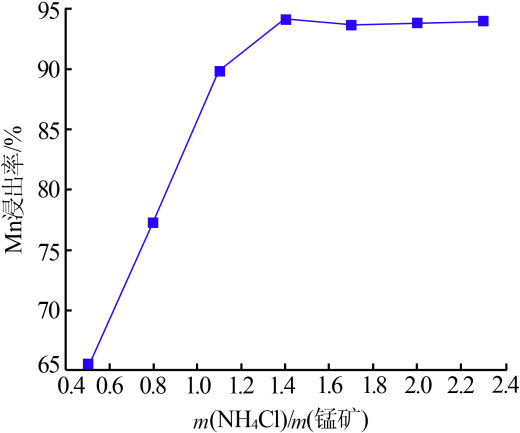

图3

表1

表2

表3

表4

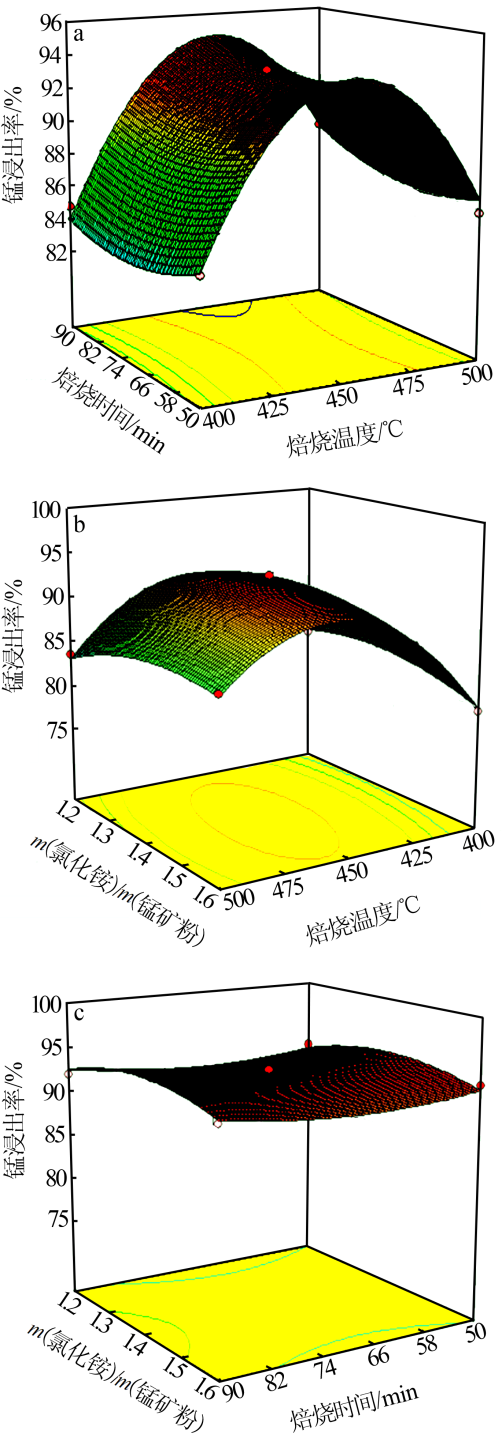

图4

参考文献 11

[1]	张泾生, 周光华 . 我国锰矿资源及选矿进展评述[J]. 中国锰业, 2006,24(1):1-5.
[2]	吴文丽 . 低品位菱锰矿电沉积制备活性二氧化锰及其性能研究[D]. 重庆:重庆大学, 2014.
[3]	粟海锋, 蒋娜, 陈超 , 等. 木薯酒糟还原浸出低品位软锰矿工艺研究[J]. 无机盐工业, 2011,43(9):46-48.
[4]	谭建红, 万邦江, 李兵 . 高铁菱锰矿制取硫酸锰的工艺研究[J]. 无机盐工业, 2014,46(8):50-52.
[5]	谢子楠, 刘芳 . 菱锰矿酸浸过程中锰及主要杂质离子浸出情况分析[J]. 无机盐工业, 2017,49(2):35-38.
[6]	冯茹, 童张法, 郑帅飞 , 等. 氯化铵焙烧菱锰矿制备高纯碳酸锰的工艺研究[J]. 无机盐工业, 2011,43(8):33-35,41.
[7]	丁莉峰 . 电解制金属锰和高锰酸钾过程中的非线性动力学研究[D]. 重庆:重庆大学, 2014.
[8]	张旭, 冯雅丽, 李浩然 , 等. 微生物浸出低品位软锰矿过程中H +和Fe ³+对反应过程的影响 [J]. 中南大学学报:自然科学版, 2015,46(8):2791-2796.
[9]	李瑞 . 氯化焙烧-水浸-碳化法处理低品位菱锰矿的工艺研究[D]. 重庆:重庆大学, 2016.
[10]	李莉, 张赛, 何强 , 等. 响应面法在试验设计与优化中的应用[J]. 实验室研究与探索, 2015,34(8):41-45.
[11]	张泽志, 韩春亮, 李成未 . 响应面法在试验设计与优化中的应用[J]. 河南教育学院学报:自然科学版, 2011,20(4):34-37.

水平	因素
水平	A 反应温度/℃	B 反应时间/min	C m（NH₄Cl）/m（锰矿）
-1	400	50	1.2
0	450	70	1.4
1	500	90	1.6

类型	平方和	自由度	均方	F	P（Pr>F）	显著性
模型	305.49	9	33.94	58.69	0.000 2	**
A	21.12	1	21.12	36.53	0.001 8	**
B	0.84	1	0.84	1.46	0.280 8	△
C	0.08	1	0.080	0.14	0.725 2	△
AB	1.32	1	1.32	2.29	0.190 9	△
AC	7.02	1	7.02	12.14	0.017 6	*
BC	0.002 5	1	0.002 5	0.004 3	0.950 1	△
A²	257.69	1	257.69	445.58	< 0.001	**
B²	4.43	1	4.43	7.67	0.039 4	*
C²	12.02	1	12.02	20.78	0.006 1	**
残差	2.89	5	0.58
失拟项	2.64	3	0.88	7.15	0.125 2	△
纯误差	0.25	2	0.12
总离差	308.38	14

[1]	史耘澎, 郭泽, 张汉泉, 路漫漫. 磷尾矿焙烧产品处理氨氮废水的研究[J]. 无机盐工业, 2025, 57(3): 94-100.
[2]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[3]	王丽, 严晓红, 柯国鹏, 梅嘉鑫, 陈明月, 刘敬勇. 重金属污染土壤烧结制备陶粒研究进展[J]. 无机盐工业, 2025, 57(1): 27-35.
[4]	郑可欣, 王海峰, 王家伟, 周兴杰, 裴正清, 鲁菊, 马德华. 广西靖西地区菱锰矿浸出及其动力学研究[J]. 无机盐工业, 2025, 57(1): 51-57.
[5]	曾一钧, 蒋子文, 蹇成宗, 全学军. 铬铁矿无钙焙烧渣中铬的深度提取研究[J]. 无机盐工业, 2025, 57(1): 90-96.
[6]	林伟志, 付成兵, 胡平, 杨凯旭, 曹建新. 铜仁地区菱锰矿矿物学特征及其元素赋存状态研究[J]. 无机盐工业, 2024, 56(6): 73-79.
[7]	方小宁, 匡飞, 刘程琳. 钾长石混盐焙烧-浸出提钾过程研究[J]. 无机盐工业, 2024, 56(5): 53-57.
[8]	赵飞燕, 张小东, 杜艳霞, 王强, 李小燕. 粉煤灰陶粒的制备技术及研究进展[J]. 无机盐工业, 2024, 56(4): 16-23.
[9]	钱志慧, 朱琴, 马姣, 郭昱娇, 向明武, 郭俊明. 纳米级LiNi_0.05Mn_1.95O₄正极材料制备及电化学性能研究[J]. 无机盐工业, 2024, 56(4): 50-56.
[10]	张雅琪, 陈喜平, 孙宁宁. 阳极炭渣催化脱碳制备冰晶石工艺研究[J]. 无机盐工业, 2024, 56(3): 91-97.
[11]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[12]	罗文波, 李恒, 吕钧, 杨林光, 赵兴凡, 龙潇. 从工业硅渣中回收硅和铝的研究[J]. 无机盐工业, 2023, 55(9): 94-99.
[13]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[14]	王本雷, 张桂生, 蒋凌云, 李晨, 王鹏飞, 李继霞, 臧甲忠. 羰基合成废铑液焙烧回收铑制备三氯化铑工艺研究[J]. 无机盐工业, 2023, 55(6): 104-108.
[15]	陈昱珏, 张梁军, 旷焕, 蒋漫文, 肖利. 磷酸铁锂废粉硫酸氢钠焙烧回收工艺研究[J]. 无机盐工业, 2023, 55(3): 113-117.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺

Optimization of extraction process of chlorination roasting-water leaching process for low-grade rhodochrosite by response surface methodology

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 11

相关文章 15

Metrics

本文评价

推荐阅读 0

试验号	A	B	C	锰浸出率/%
1	-1	-1	0	84.4
2	1	-1	0	85.8
3	-1	1	0	84.8
4	1	1	0	88.5
5	-1	0	-1	82.3
6	1	0	-1	83.6
7	-1	0	1	79.7
8	1	0	1	86.3
9	0	-1	-1	92.4
10	0	1	-1	92.1
11	0	-1	1	92.7
12	0	1	1	92.5
13	0	0	0	93.5
14	0	0	0	93.1
15	0	0	0	92.8

首 页

响应面法优化氯化铵焙烧浸出低品位菱锰矿工艺

Optimization of extraction process of chlorination roasting-water leaching process for low-grade rhodochrosite by response surface methodology

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
