阳极炭渣催化脱碳制备冰晶石工艺研究

doi:10.19964/j.issn.1006-4990.2023-0292

摘要/Abstract

摘要：

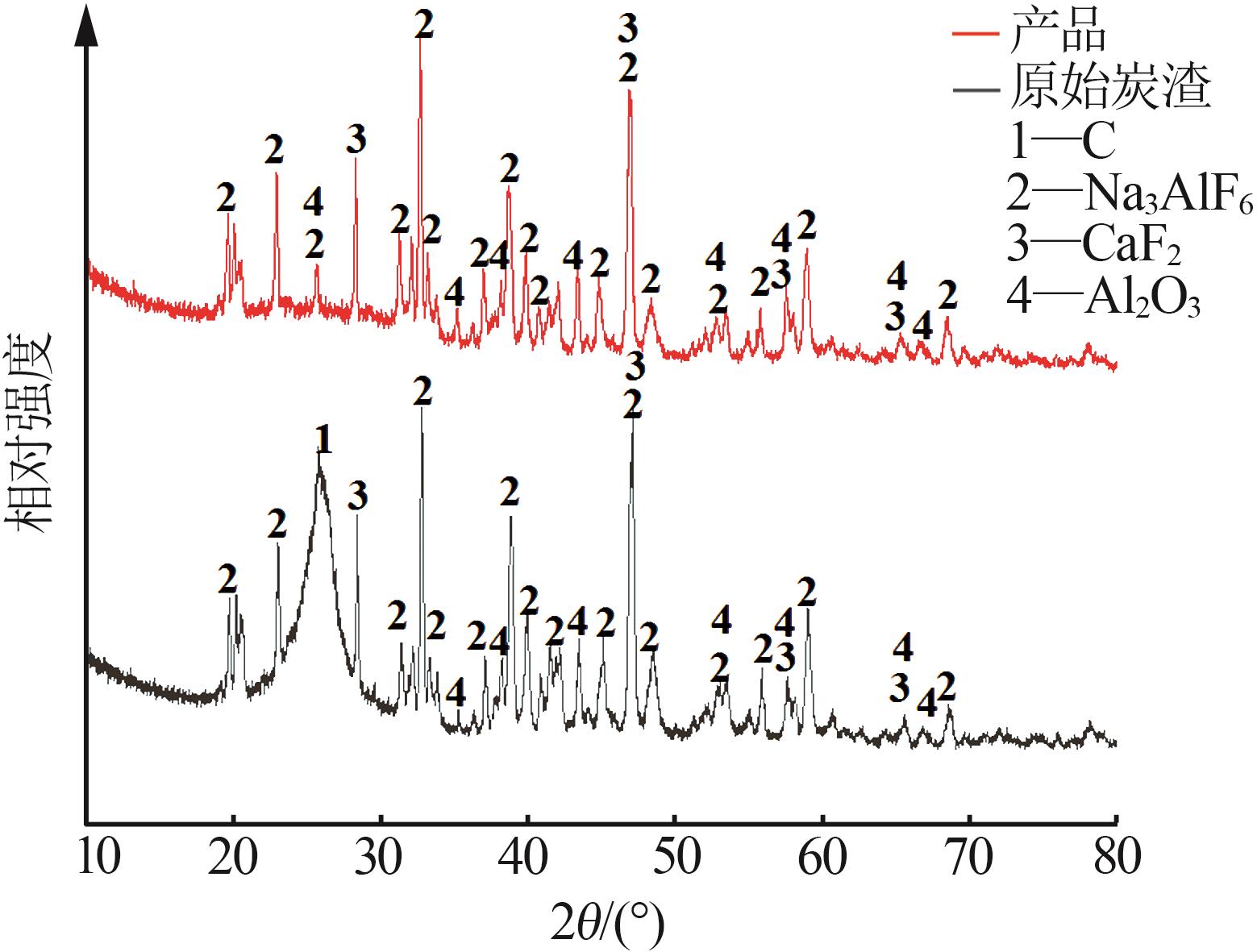

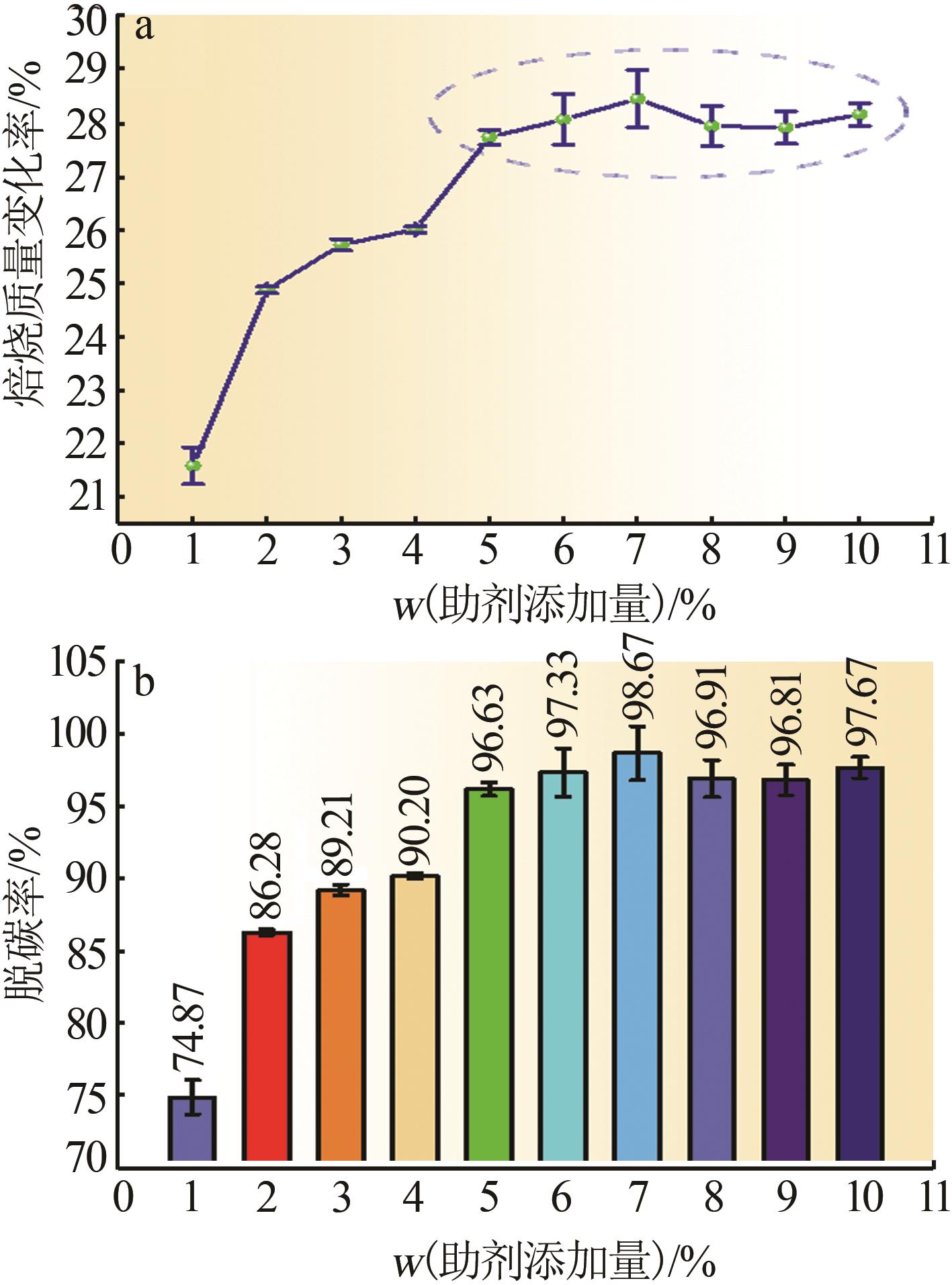

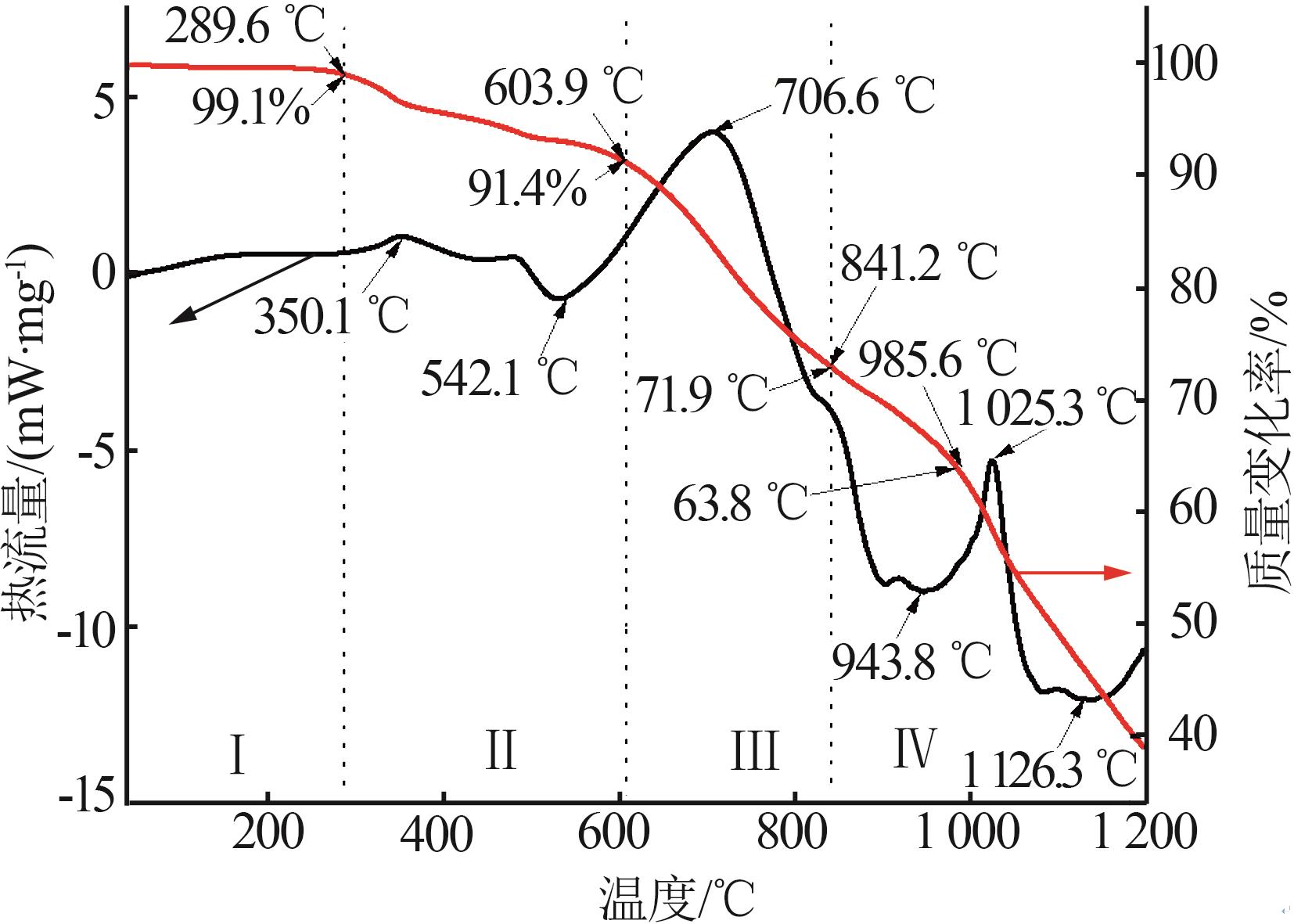

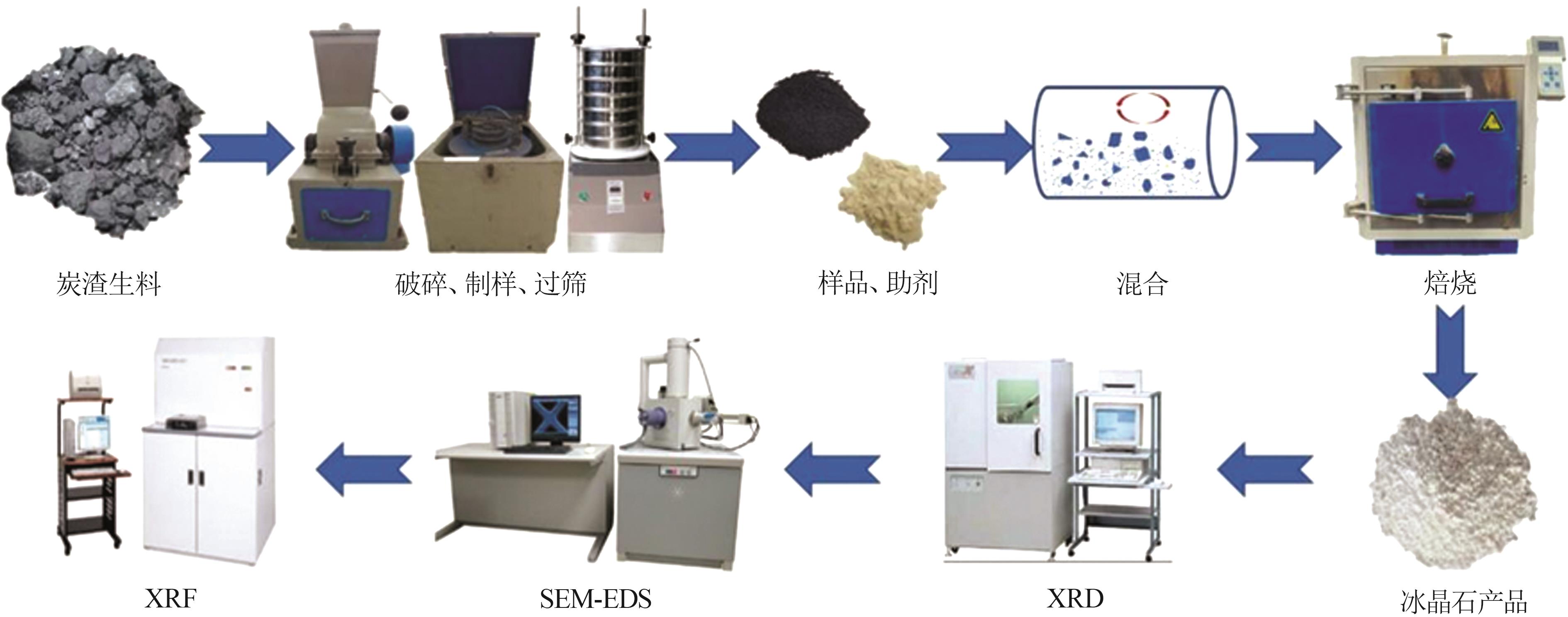

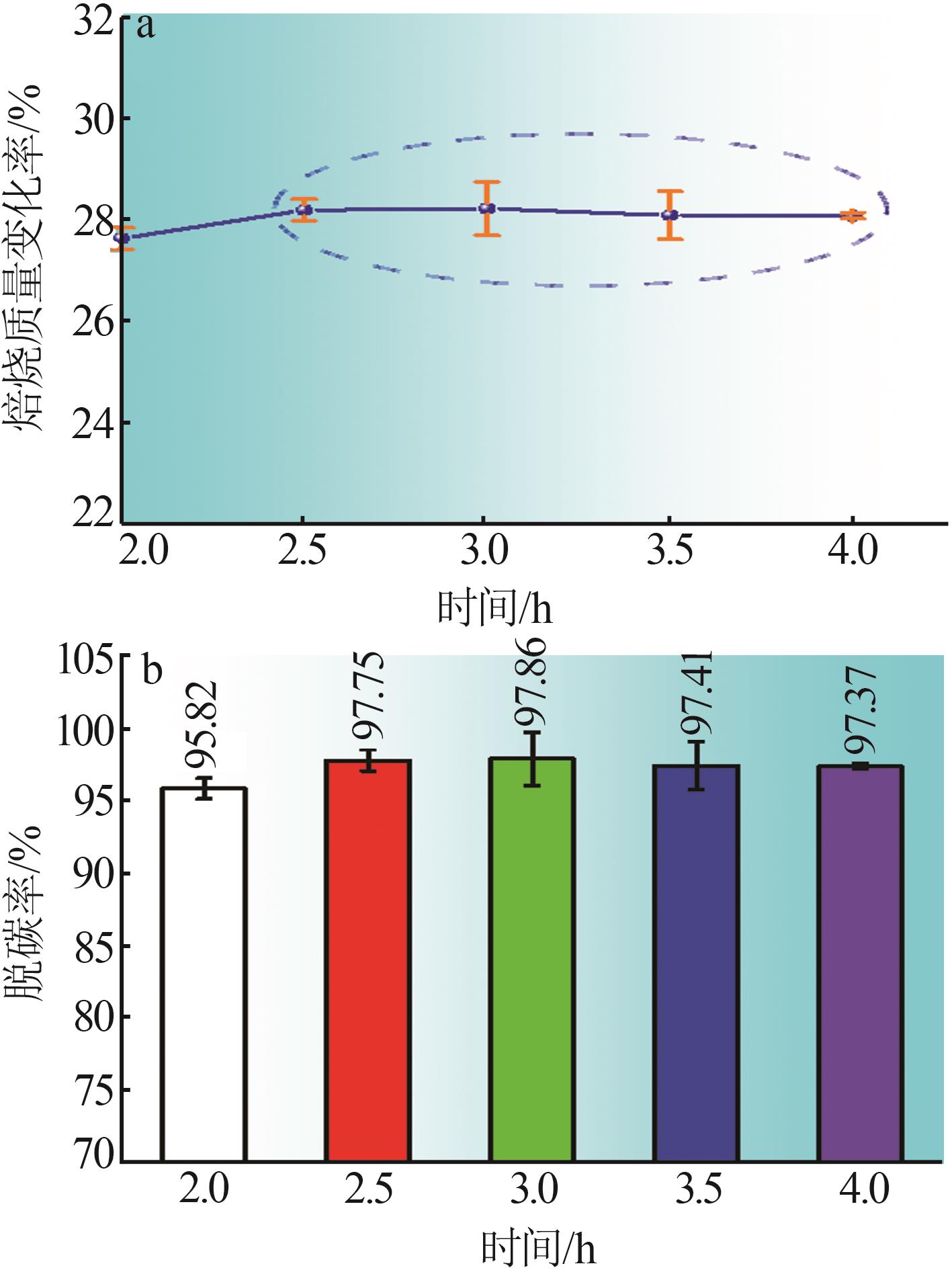

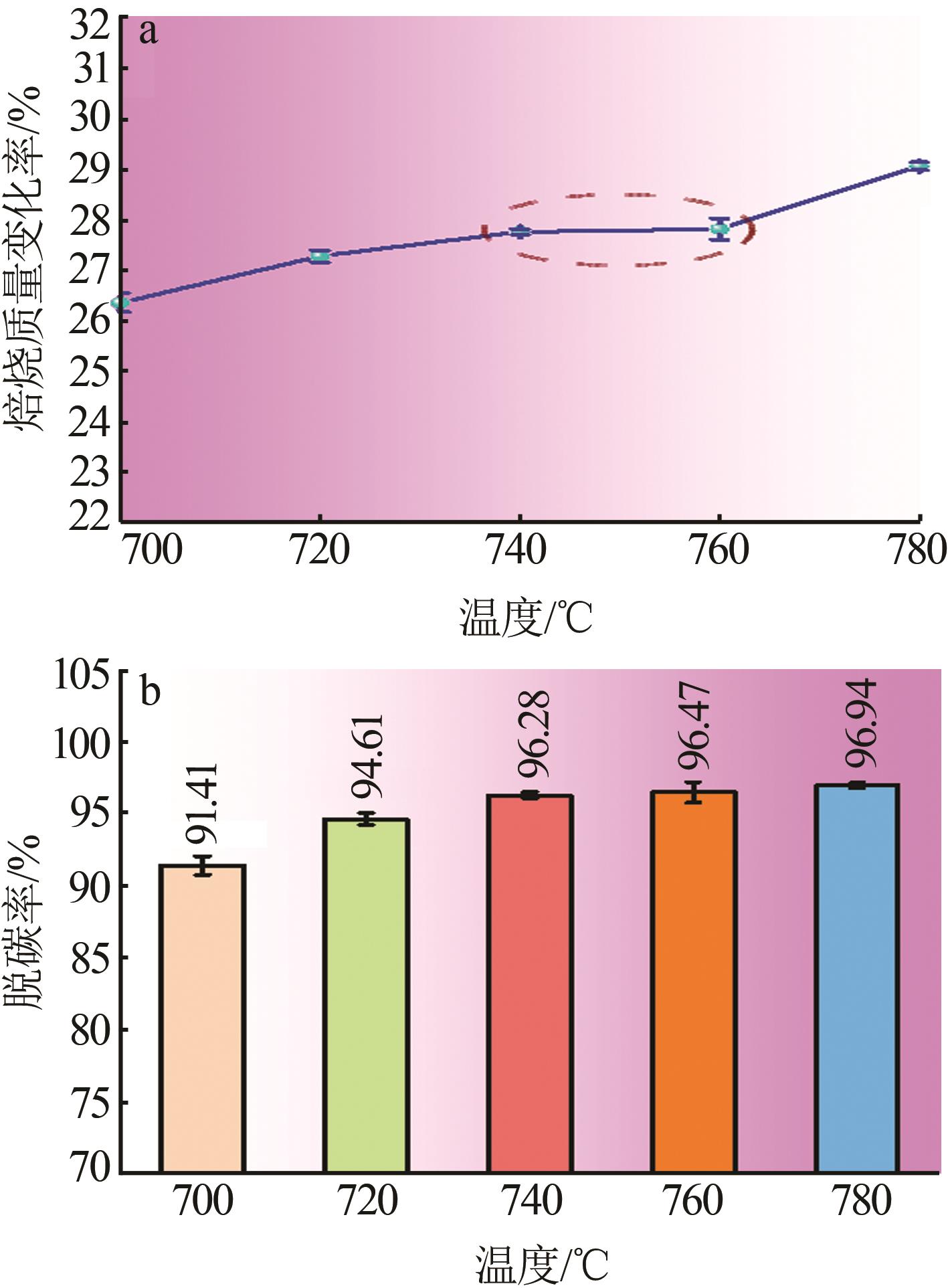

铝电解阳极炭渣属于危废，但也是价值较高的含氟资源，其冰晶石含量约为70%（质量分数），有较大的回收利用价值。为实现阳极炭渣的资源化增值利用，探究了一步焙烧脱碳回收冰晶石的工艺，通过在阳极炭渣中添加反应助剂进行催化焙烧，考察了焙烧温度、保温时间、药剂配比对炭渣脱碳率的影响，得到实验最优条件：焙烧温度为760 ℃、保温时间为2.5 h、反应助剂添加量为5%（质量分数），该条件下脱碳率达到97.75%。对添加5%反应助剂的炭渣进行差热分析，得到了添加反应助剂催化焙烧阳极炭渣的燃烧规律，随着温度的升高先后发生结晶水的分解、反应助剂的燃烧、炭渣中碳的燃烧及电解质的挥发。所得到的产品中未见明显的碳残留，主要成分为冰晶石且催化焙烧过程中未引入新杂质，回收的冰晶石中铁硅杂质含量低、品质高，可直接返回电解槽循环使用。

关键词: 铝电解, 阳极炭渣, 焙烧, 催化脱碳, 冰晶石

Abstract:

Aluminum anode carbon slag is a hazardous waste，but also a high-value of fluorine resources，the content of cryolite is about 70%，which has greater recycling value.In order to achieve the resource utilization and value-added utilization of anode carbon slag，the one-step roasting decarbonization process for recovering cryolite was explored.The effects of calcination temperature，holding time，and reagent ratio on the decarburization rate of anode carbon slag were investigated by adding reaction additives for catalytic calcination.The obtained optimal experimental conditions were calcination temperature of 760 ℃，holding time of 2.5 h，addition of reaction additives of 5%（mass fraction），and a decarbonization rate of 97.75% under these conditions.Differential thermal analysis was conducted on the carbon slag with reaction additive of 5% and the combustion law of anode carbon slag catalyzed by adding reaction additives was obtained.As the temperature increasing，the decomposition of crystalline water，combustion of reaction additives，combustion of carbon in carbon slag，and volatilization of electrolytes occured successively.There was no obvious carbon residue in the obtained product，and the main component was cryolite.No new impurities were introduced during the catalytic roasting process.The iron and silicon impurities in the recovered cryolite were low in content and of high quality，and could be directly returned to the electrolytic cell for recycling.

Key words: aluminum electrolysis, anode carbon slag, roasting, catalytic decarbonization, cryolite

中图分类号:

TQ133.1

张雅琪, 陈喜平, 孙宁宁. 阳极炭渣催化脱碳制备冰晶石工艺研究[J]. 无机盐工业, 2024, 56(3): 91-97.

ZHANG Yaqi, CHEN Xiping, SUN Ningning. Study on preparation process of cryolite from anode carbon slag by catalytic decarburization[J]. Inorganic Chemicals Industry, 2024, 56(3): 91-97.

图/表 13

表1

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

表2

参考文献 21

1	GRJOTHEM K， WELCH B J.Aluminium smelter technology［M］.Dusseldorf：Aluminium-Verlag，1980.
2	邱竹贤.预焙槽炼铝［M］.3版.北京：冶金工业出版社，2005.
3	郭志华.铝电解生产过程中碳渣产生的根源及应对措施［J］.低碳世界，2020，10（5）：16-17.
	GUO Zhihua.Causes and countermeasures of carbon slag in aluminum electrolysis production［J］.Low Carbon World，2020，10（5）：16-17.
4	赖延清，刘业翔.电解铝炭素阳极消耗研究评述［J］.轻金属，2002（8）：3-7，10.
	LAI Yanqing， LIU Yexiang.Research review of carbon anode consumption in aluminum electrolysis［J］.Light Metals，2002（8）：3-7，10.
5	王平甫，刘凤琴，童春秋，等.铝电解槽炭阳极氧化掉渣裂纹掉块的危害和影响因素［J］.轻金属，2002（3）：42-45.
	WANG Pingfu， LIU Fengqin， TONG Chunqiu，et al.Harm and influencing factors of slag，crack and lump falling from carbon anode oxidation in aluminum reduction cell［J］.Light Metals， 2002（3）：42-45.
6	刘宣伟，李登辉.电解槽内炭渣对铝电解生产过程的影响［J］.冶金管理，2021（3）：24-25.
	LIU Xuanwei， LI Denghui.Effect of carbon residue in electrolytic cell on aluminum electrolysis production process［J］.China Steel Focus，2021（3）：24-25.
7	白琼.铝电解生产过程中碳渣产生的根源及应对措施［J］.冶金管理，2020（17）：158-159.
	BAI Qiong.Causes and countermeasures of carbon slag in aluminum electrolysis production［J］.China Steel Focus，2020（17）：158-159.
8	刘永强，姬凤武.铝电解生产中炭渣的危害分析与控制［J］.世界有色金属，2013（12）：30-32.
	LIU Yongqiang， JI Fengwu.Hazard analysis and control of carbon slag in aluminum electrolysis production［J］.World Nonferrous Metals，2013（12）：30-32.
9	赵东方，杨玉卓.探析铝电解生产中碳渣的危害性［J］.科技创新导报，2013，10（10）：154.
	ZHAO Dongfang， YANG Yuzhuo.Analysis on the harmfulness of carbon slag in aluminum electrolysis production［J］.Science and Technology Innovation Herald，2013，10（10）：154.
10	刘海锋，张彦荣，文钧德，等.铝电解阳极炭渣综合利用研究进展［J］.甘肃冶金，2023，45（1）：90-93.
	LIU Haifeng， ZHANG Yanrong， WEN Junde，et al.Research progress on comprehensive utilization of anode carbon residue in aluminum electrolysis［J］.Gansu Metallurgy，2023，45（1）：90- 93.
11	梅向阳，李俊，于站良.浮选法回收利用碳渣实验研究［J］.轻金属，2016（4）：28-30，62.
	MEI Xiangyang， LI Jun， YU Zhanliang.The research on recycling carbon residue by Floatation process［J］.Light Metals，2016（4）：28-30，62.
12	周军，姚桢，刘卫，等.浮选工艺条件对铝电解炭渣中炭质材料分离效果的影响［J］.炭素技术，2019，38（5）：58-61.
	ZHOU Jun， YAO Zhen， LIU Wei，et al.Effects of flotation conditions on the separation efficiency of carbon in carbon residue in aluminum electrolysis［J］.Carbon Techniques，2019，38（5）：58-61.
13	LI Hesong， WANG Jiaoru， HOU Wenyuan，et al.The study of carbon recovery from electrolysis aluminum carbon dust by froth flotation［J］.Metals，2021，11（1）：145.
14	XING Yaowen， GUI Xiahui， CAO Yijun，et al.Clean low-rank-coal purification technique combining cyclonic-static microbubble flotation column with collector emulsification［J］.Journal of Cleaner Production，2017，153：657-672.
15	马利凤，李仕亮，张海亮.回收利用某电解铝炭渣的浮选工艺［J］.现代矿业，2019，35（11）：33-34，43.
	MA Lifeng， LI Shiliang， ZHANG Hailiang.Flotation process of recycling carbon slag from electrolytic aluminium［J］.Modern Mining，2019，35（11）：33-34，43.
16	廖辉，李龙江，卯松.阳极炭渣中炭组分浮选回收试验研究［J］.化工矿物与加工，2022，51（4）：56-60.
	LIAO Hui， LI Longjiang， MAO Song.Flotation tests for recovery of carbon component from anode carbon slag［J］.Industrial Minerals & Processing，2022，51（4）：56-60.
17	陈喜平，赵淋，罗钟生.回收铝电解炭渣中电解质的研究［J］.轻金属，2009（12）：21-25，37.
	CHEN Xiping， ZHAO Lin， LUO Zhongsheng.Study on recycling process for electrolyte in carbon dust from reduction cells［J］.Light Metals，2009（12）：21-25，37.
18	周峻宇，伍成波，张江斌，等.电解铝炭渣的特性及流化床回收研究［J］.有色金属（冶炼部分），2014（12）：16-18，40.
	ZHOU Junyu， WU Chengbo， ZHANG Jiangbin，et al.Study of characteristic of carbon residue from electrolytic aluminum and its fluidization recovery［J］.Nonferrous Metals（Extractive Metallurgy），2014（12）：16-18，40.
19	唐剑，陈湘清，王波，等.电解铝碳渣低温火法处理技术研究及应用［J］.世界有色金属，2021（16）：134-137.
	TANG Jian， CHEN Xiangqing， WANG Bo，et al.Research and application of low temperature fire treatment technology for electrolytic aluminum carbon slag［J］.World Nonferrous Metals， 2021（16）：134-137.
20	康泽双，李帅，练以诚，等.采用低温循环焙烧工艺从碳渣中回收电解质试验［J］.中国有色冶金，2022，51（2）：19-23.
	KANG Zeshuang， LI Shuai， LIAN Yicheng，et al.Recovering electrolyte from carbon dross with low temperature circulating roasting process［J］.China Nonferrous Metallurgy，2022，51（2）：19-23.
21	华一新.冶金过程动力学［M］.北京：冶金工业出版社，2004.

原料组分质量分数/%
C	F	Na	Al	K	Mg	Ca	Fe	Si	其他
28.83	37.22	18.08	10.96	1.79	0.13	1.81	0.08	0.07	0.95
产品组分质量分数/%
F	Na	Al	K	Mg	Ca	Fe	Si	其他
52.3	25.4	15.4	2.52	0.19	2.55	0.12	0.10	1.33
