磷尾矿焙烧产品处理氨氮废水的研究

doi:10.19964/j.issn.1006-4990.2024-0202

摘要/Abstract

摘要：

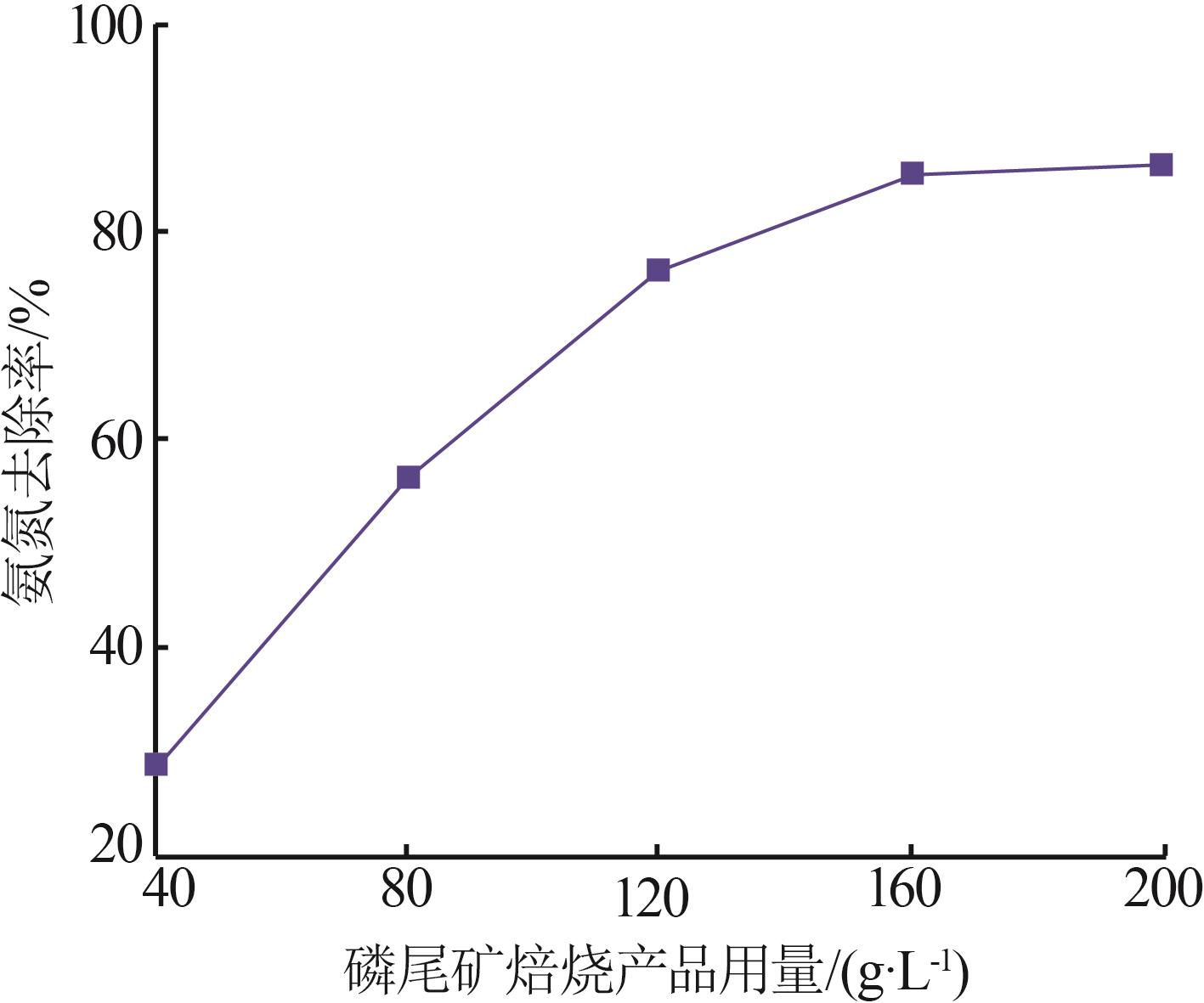

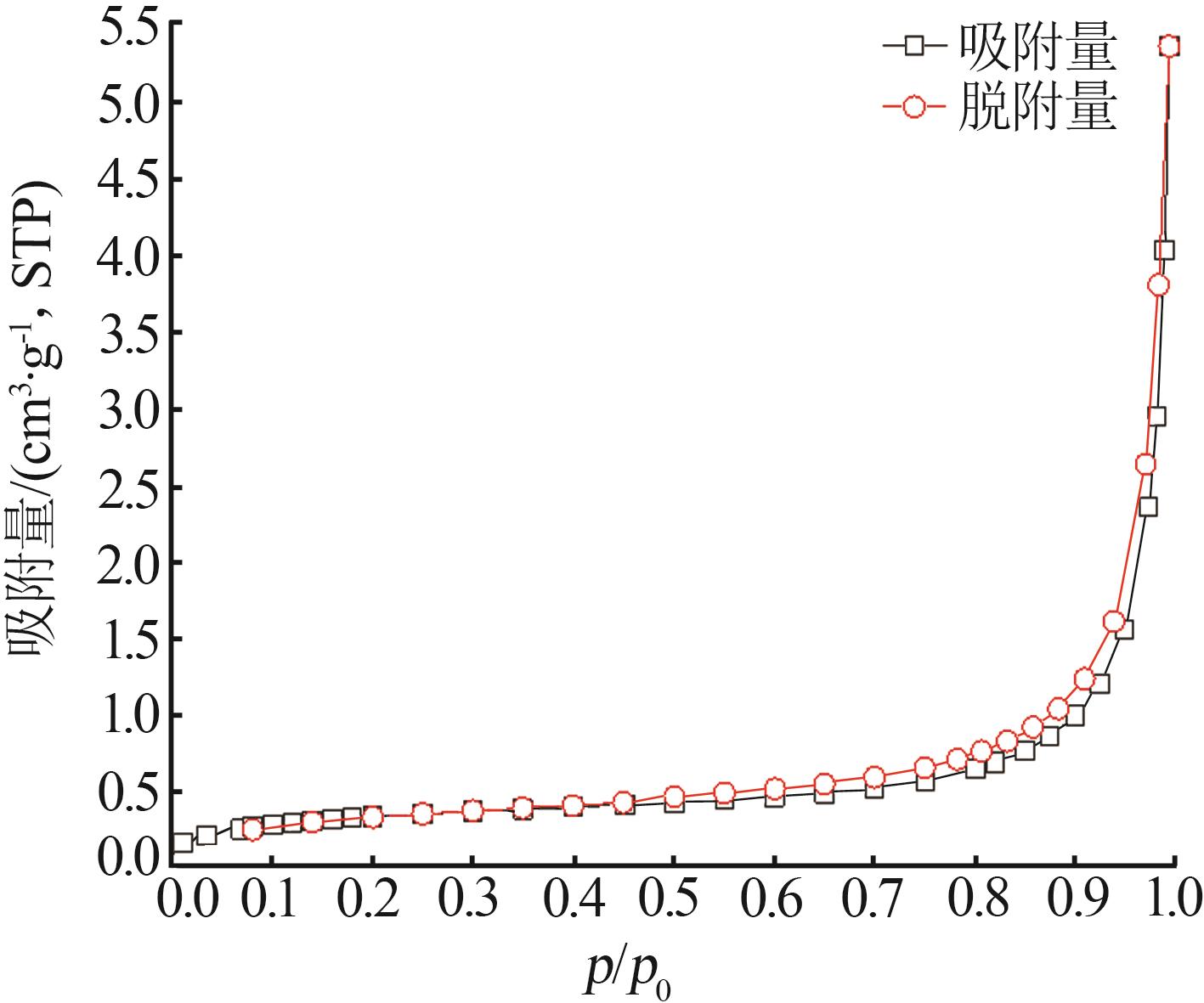

磷尾矿是磷矿选矿后产生的固体废弃物，其主要成分为白云石。磷尾矿的高价值组分较少，难以利用，长期大规模堆存不仅占用土地，污染土壤而且易造成资源浪费。针对磷尾矿化学成分的特点，对其进行焙烧处理，焙烧过程使磷尾矿孔隙度增加，扩大了产品比表面积，提升了其反应活性。结果表明，在900 ℃、60 min的最佳焙烧条件下，磷尾矿烧失率为36.76%，产品中碳酸盐质量分数为5.76%。此时，产品中CaO和MgO质量分数分别为53.00%和29.39%，主要物相为CaO、MgO和SiO₂。磷尾矿在上述条件下焙烧后分解较为彻底，主要物相转变为氧化钙镁，可以用于氨氮废水处理。在磷尾矿焙烧产物用量为160 g/L的条件下，废水氨氮质量浓度由1 000.0 mg/L降低至143.8 mg/L，去除率为85.62%，剩余氨氮浓度满足后续生化处理工艺的要求。研究结果可为磷尾矿焙烧条件和磷尾矿焙烧产物处理氨氮废水提供一定的理论指导。

关键词: 磷尾矿, 白云石, 焙烧, 氨氮废水, 化学沉淀

Abstract:

Phosphorus tailings are solid wastes produced after phosphorous ore beneficiation，the main component of which is dolomite.Phosphorus tailings contain less high-value components，which is difficult to use.Long-term and large-scale storage not only occupies land，pollens soil，but also causes resource waste.In this study，the phosphorus tailings were calcined according to their chemical composition characteristics，the calcination process increased the porosity of the phosphorus tailings，enlarged the specific surface area of the product，and improved its reactivity.The results showed that under the optimal roasting condition of 900 ℃ and 60 min，the phosphorus tailings' burning loss rate was 36.76%，with a carbonate content of 5.76% in the product.At this point，the content of CaO and MgO in the product was 53.00% and 29.39% respectively，with the main phases of CaO，MgO，and SiO₂.After roasting under the above conditions，the decomposition of phosphorus tailings was more thorough，and the main phase was transformed into calcium and magnesium oxide，which could be used for ammonia nitrogen wastewater treatment.Under the conditions of 160 g/L dosage，the concentration of ammonia nitrogen in wastewater was decreased from 1 000.0 mg/L to 143.8 mg/L，with a removal rate of 85.62%，the remaining ammonia nitrogen concentration met the subsequent biochemical requirements.The research results could provide some theoretical guidance for the roasting conditions of phosphorus tailings and the treatment of ammonia nitrogen wastewater by the products of phosphorus tailings roasting.

Key words: phosphorus tailings, dolomite, roasting, ammonia nitrogen wastewater, chemical precipitation

中图分类号:

TQ126.3

史耘澎, 郭泽, 张汉泉, 路漫漫. 磷尾矿焙烧产品处理氨氮废水的研究[J]. 无机盐工业, 2025, 57(3): 94-100.

SHI Yunpeng, GUO Ze, ZHANG Hanquan, LU Manman. Study on treatment of ammonia nitrogen wastewater by roasted phosphorus tailings[J]. Inorganic Chemicals Industry, 2025, 57(3): 94-100.

图/表 15

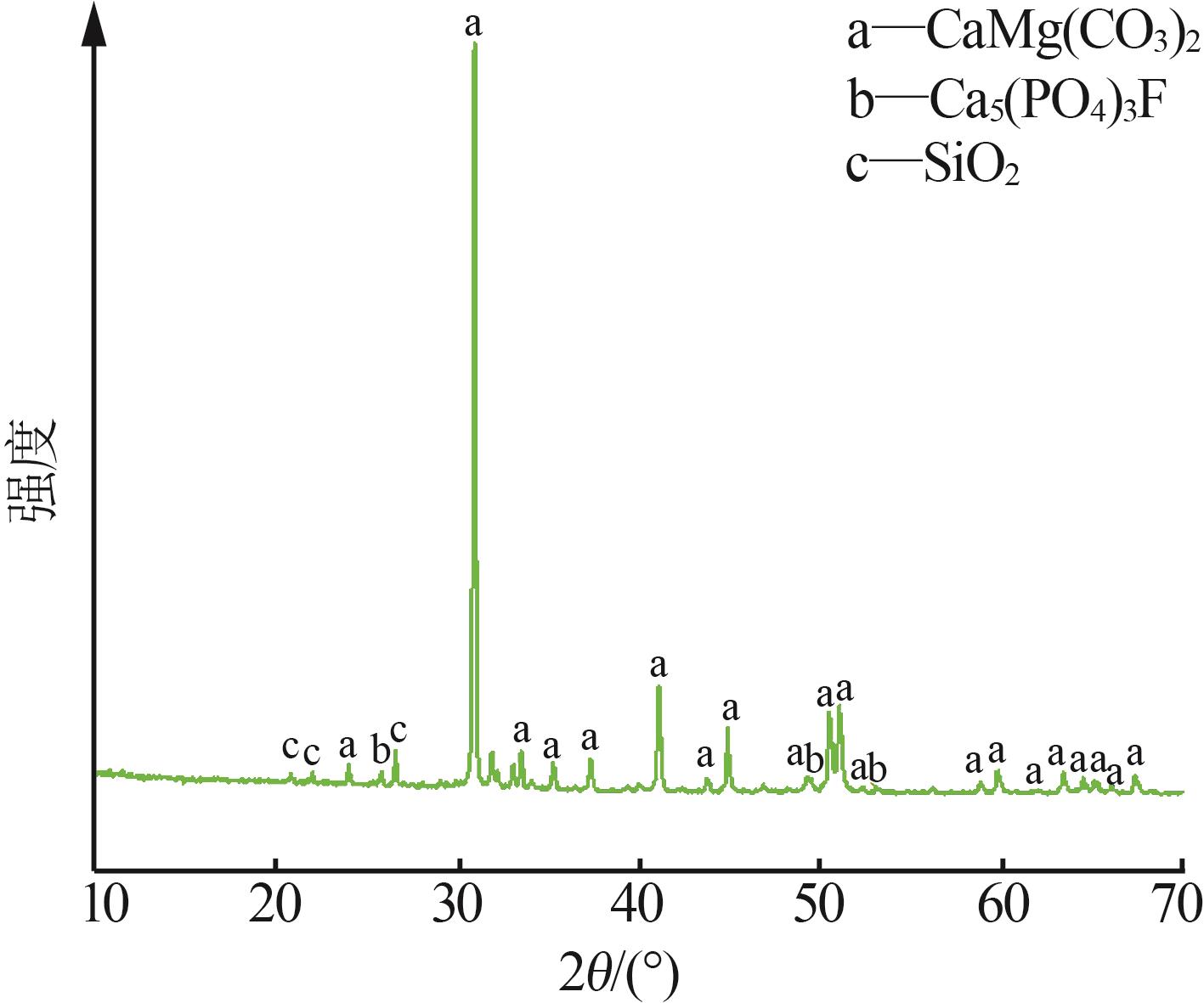

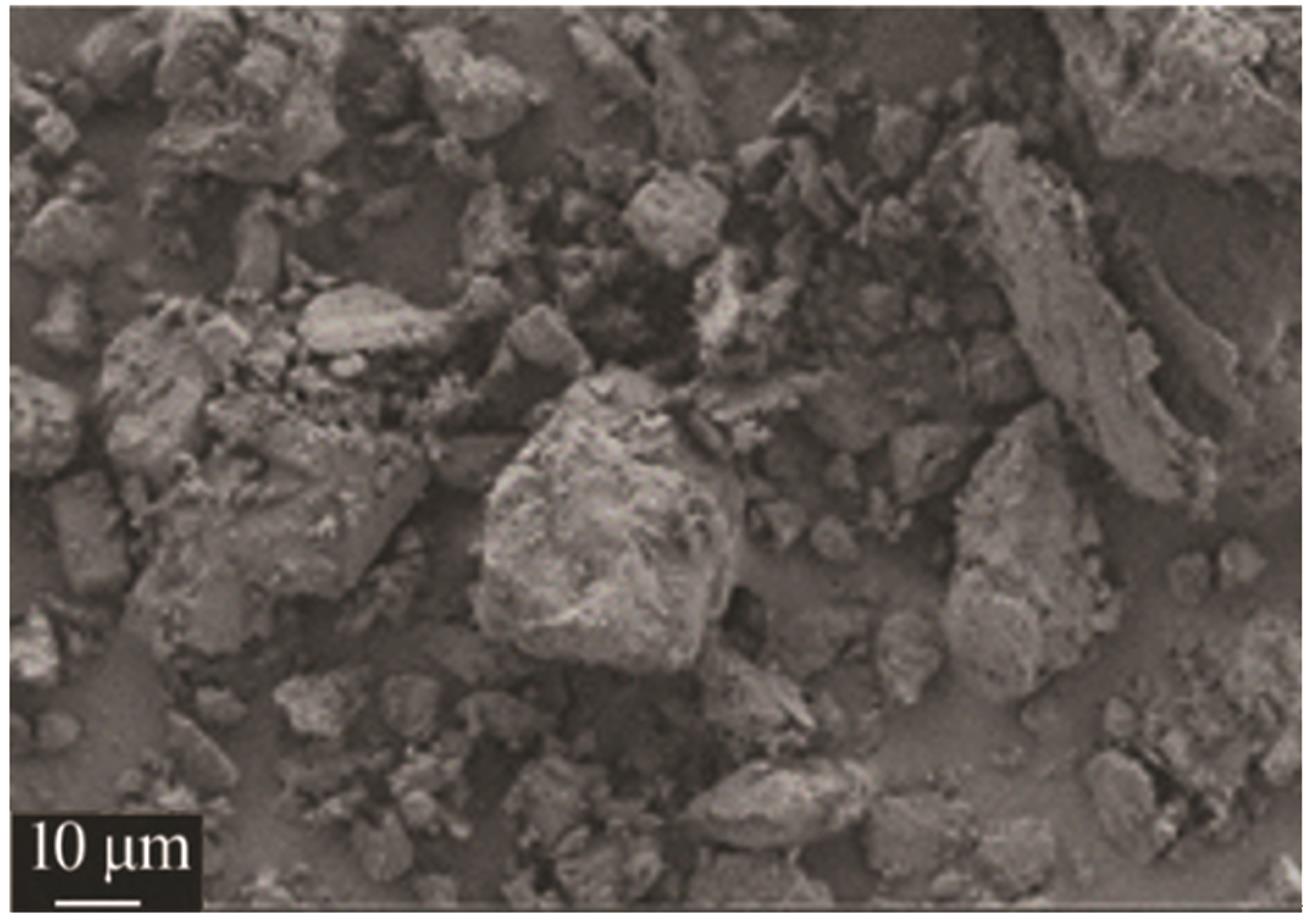

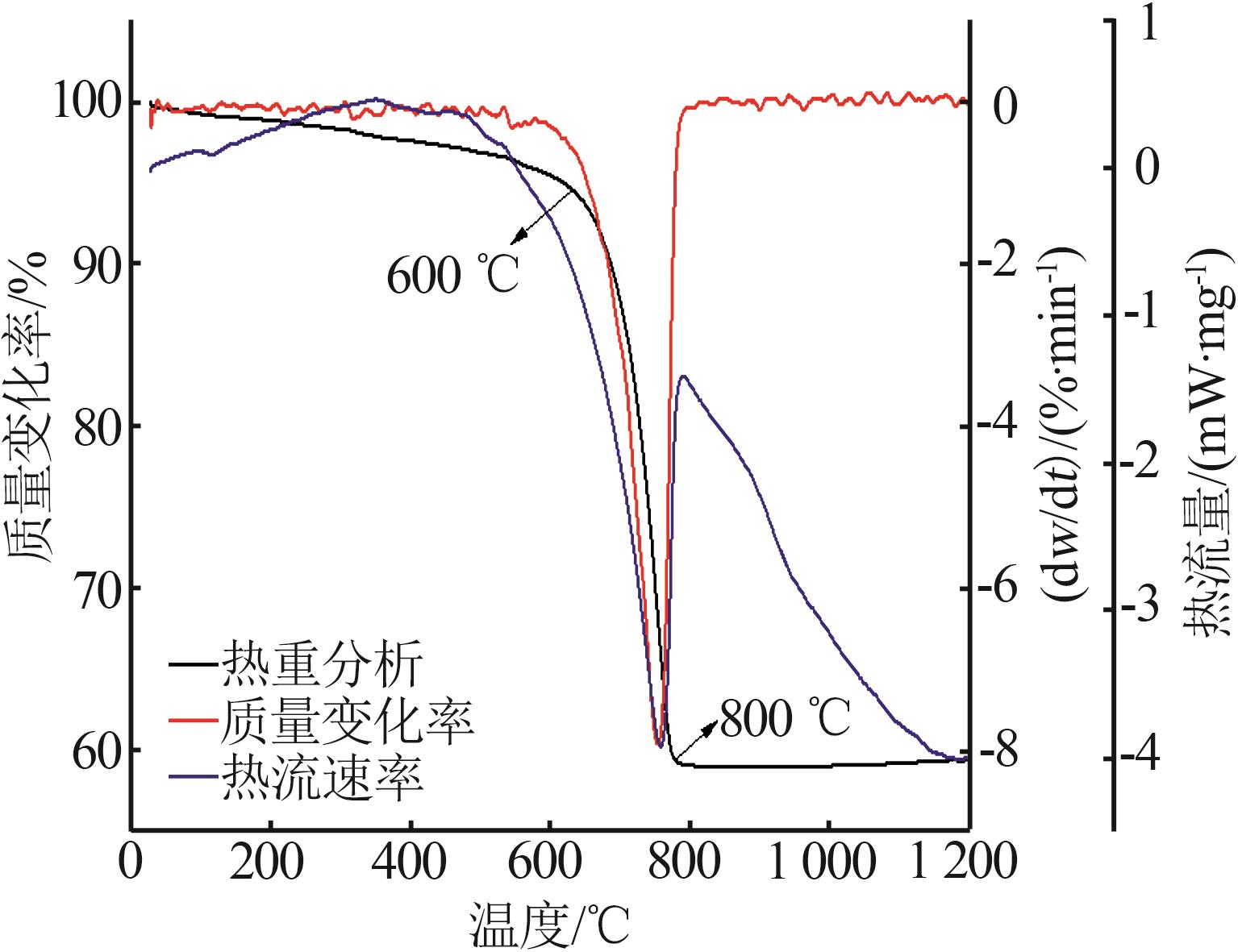

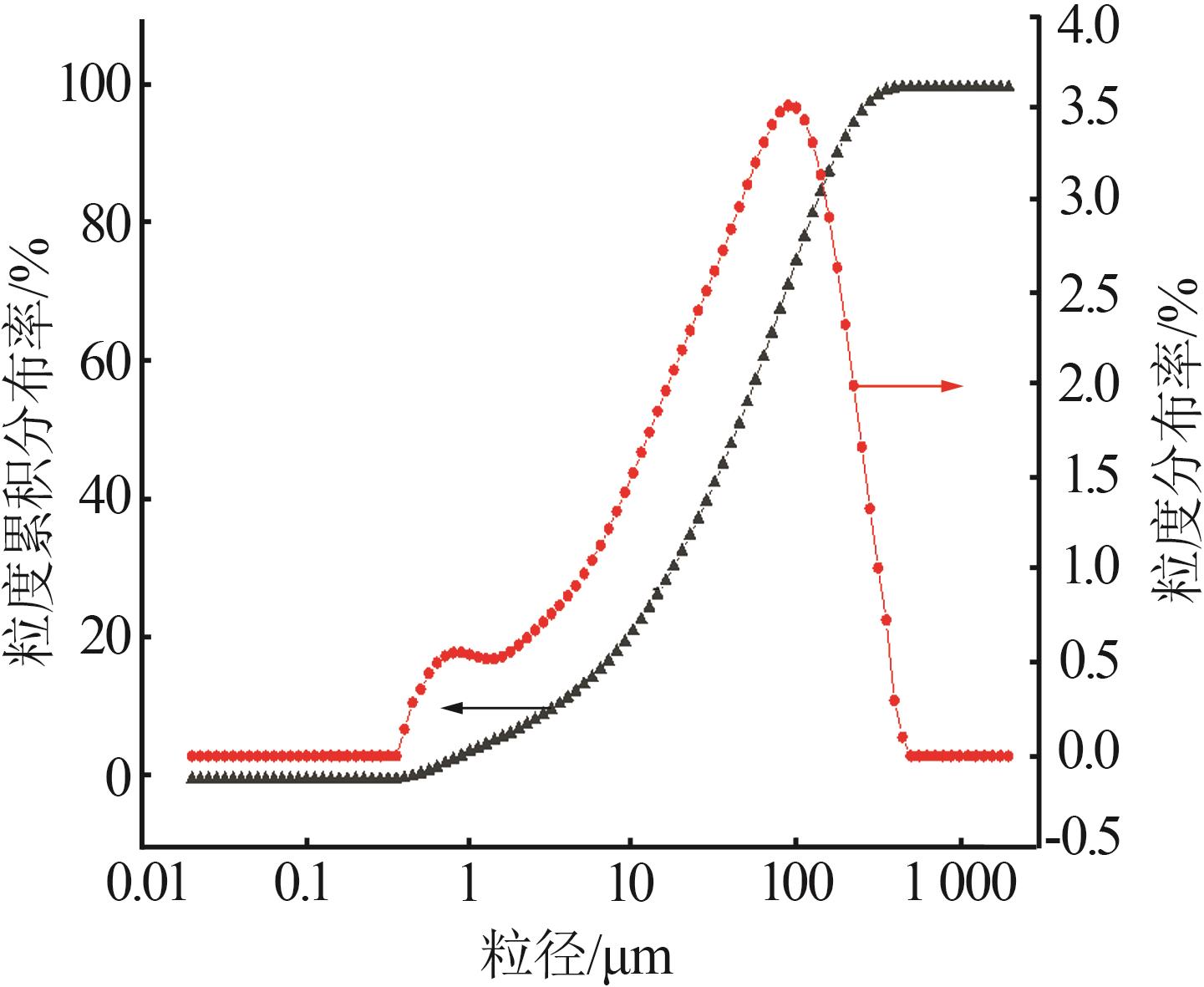

表1

图1

表2

表3

图2

图3

图4

图5

图6

图7

图8

图9

表4

表5

图10

参考文献 20

1	张守逊，吴雨瑶，郭永杰，等.磷尾矿综合利用研究现状［J］.化工矿物与加工，2024，53（7）：27-36.
	ZHANG Shouxun， WU Yuyao， GUO Yongjie，et al.Research status on comprehensive utilization of phosphorus tailings［J］.Industrial Minerals Processing，2024，53（7）：27-36.
2	王保明，王兴龙，杨英，等.磷尾矿综合利用现状及研究进展［J］.无机盐工业，2024，56（10）：1-11.
	WANG Baoming， WANG Xinglong， YANG Ying，et al.Current status and research progress of comprehensive utilization of phosphorus tailings［J］.Inorganic Chemicals Industry，2024，56（10）：1-11.
3	杨俊杰，董永刚，张静，等.磷尾矿中物质元素的赋存状态与分布［J］.无机盐工业， 2023，55（12）：111-118.
	YANG Junjie， DONG Yonggang， ZHANG Jing，et al.Occurrence and distribution of matter elements in phosphorus tailings［J］.Inorganic Chemicals Industry，2023，55（12）：111-118.
4	林升鉴，饶峰，郑艳金，等.磷尾矿、磷石膏和黄磷渣的地质聚合反应资源化利用研究进展［J］.矿产保护与利用，2021，41（4）：150-156.
	LIN Shengjian， RAO Feng， ZHENG Yanjin，et al.Research progress on resource utilization of phosphorus tailings，phosphogypsum and yellow phosphorous slag by geological polymerization［J］.Conservation and Utilization of Mineral Resources，2021，41（4）：150-156.
5	张豪.高镁磷尾矿煅烧与应用的研究［D］.武汉：武汉工程大学，2022.
	ZHANG Hao.Study on calcination and application of high magnesium phosphorus tailings［D］.Wuhan：Wuhan Institute of Technology，2022.
6	成倩兰，张豪，刘雁，等.焙烧磷尾矿处理含磷废水的研究［J］.武汉工程大学学报，2021，43（5）：496-499.
	CHENG Qianlan， ZHANG Hao， LIU Yan，et al.Treatment of phosphorus-containing wastewater by roasted phosphorus tailings［J］.Journal of Wuhan Institute of Technology，2021，43（5）：496-499.
7	姜立龙，李剑秋，杨林，等.高镁磷尾矿作为矿物掺合料应用于混凝土性能研究［J］.无机盐工业，2024，56（1）：90-95.
	JIANG Lilong， LI Jianqiu， YANG Lin，et al.Study on performance of concrete with high-Mg phosphate tailing as mineral admixtu-re［J］.Inorganic Chemicals Industry，2024，56（1）：90-95.
8	刘族东.磷尾矿路面基层材料应用研究［D］.武汉：武汉理工大学，2022.
	LIU Zudong.Study on application of phosphorus tailings pavement base material［D］.Wuhan：Wuhan University of Technology，2022.
9	韦昌桃，王智娟，赵彤.云、贵、川高镁磷尾矿矿石特性对比研究［J］.磷肥与复肥，2023，38（7）：36-38.
	WEI Changtao， WANG Zhijuan， ZHAO Tong.Comparative study on characteristics of high Mg-containing phosphate tailings in Yunnan，Guizhou and Sichuan［J］.Phosphate & Compound Fertilizer，2023，38（7）：36-38.
10	张家鑫，潘益，夏琰，等.磷尾矿制备氢氧化镁阻燃剂的试验研究［J］.非金属矿，2020，43（3）：64-68.
	ZHANG Jiaxin， PAN Yi， XIA Yan，et al.Preparation of magnesium hydroxide flame retardant from phosphorus tailings［J］.Non-Metallic Mines，2020，43（3）：64-68.
11	周佳琦，陈葵，武斌，等.磷尾矿煅烧及酸浸过程动力学研究［J］.无机盐工业，2022，54（1）：77-82，108.
	ZHOU Jiaqi， CHEN Kui， WU Bin，et al.Study on kinetics of phosphate tailings calcination and acid leaching process［J］.Inorganic Chemicals Industry，2022，54（1）：77-82，108.
12	秦智峰，王达道，徐志峰，等.磷酸铵镁沉淀-絮凝法处理高浓度氨氮废水［J］.化工环保，2021，41（5）：595-600.
	QIN Zhifeng， WANG Dadao， XU Zhifeng，et al.Treatment of high-concentration ammonia nitrogen wastewater by magnesium ammonium phosphate precipitation-flocculation［J］.Environmental Protection of Chemical Industry，2021，41（5）：595-600.
13	卜培彦，张瑞娜，李溪清，等.去除废水中氨氮的吸附材料研究进展［J］.应用化工，2023，52（12）：3423-3427.
	BU Peiyan， ZHANG Ruina， LI Xiqing，et al.Research progress of adsorption materials for removing ammonia nitrogen from wastewater［J］.Applied Chemical Industry，2023，52（12）：3423-3427.
14	蒋晓英，冀云，赵远，等.超声吹脱—吸附工艺处理高浓度氨氮废水［J］.化工环保，2020，40（2）：142-147.
	JIANG Xiaoying， JI Yun， ZHAO Yuan，et al.Treatment of high concentration ammonia-nitrogen wastewater by ultrasonic stripping and adsorption process［J］.Environmental Protection of Chemical Industry，2020，40（2）：142-147.
15	王芳，徐楠.磷酸铵镁法处理高浓度氨氮废水的应用研究［J］.苏州科技大学学报（自然科学版），2019，36（3）：46-49.
	WANG Fang， XU Nan.Application of magnesium ammonium phosphate to ammonium removal from wastewater［J］.Journal of Suzhou University of Science and Technology（Natural Science Edition），2019，36（3）：46-49.
16	郭涛，卫琦，涂阳辉，等.磷酸铵镁沉淀法处理含高浓度氨氮制药废水的试验［J］.南昌大学学报（理科版），2023，47（1）：64-68.
	GUO Tao， WEI Qi， TU Yanghui，et al.Experiment on the treatment of pharmaceutical wastewater containing high ammonia nitrogen by MAP precipitation［J］.Journal of Nanchang University （Natural Science），2023，47（1）：64-68.
17	崔玉格，张豪，郭今锴，等.不同白云石掺量的高镁磷尾矿热处理动力学研究［J］.化工矿物与加工，2023，52（6）：65-70.
	CUI Yuge， ZHANG Hao， GUO Jinkai，et al.Study on kinetics of heat treatment on high-magnesium phosphate tailings with different dolomite content［J］.Industrial Minerals & Processing，2023，52（6）：65-70.
18	周强，武斌，陈葵，等.磷尾矿热分解动力学机理与煅烧工艺研究［J］.无机盐工业，2023，55（3）：47-54.
	ZHOU Qiang， WU Bin， CHEN Kui，et al.Study on thermal decomposition kinetic mechanism and calcination process of phosphorus tailings［J］.Inorganic Chemicals Industry，2023，55（3）：47-54.
19	宋智佳，王岁岁，匡勤.空心二氧化钛掺杂铜提升光催化二氧化碳还原性能［J］.无机盐工业，2023，55（8）：45-50.
	SONG Zhijia， WANG Suisui， KUANG Qin.Hollow Cu-doped TiO₂ for enhancing photocatalytic CO₂ reduction performance［J］.Inorganic Chemicals Industry，2023，55（8）：45-50.
20	黄平丹，曹钰嵘.基于化学沉淀法的稀土氨氮废水处理研究［J］.山西化工，2023，43（3）：189-191，204.
	HUANG Pingdan， CAO Yurong.Study on the treatment of rare earth ammonia nitrogen wastewater based on chemical precipitation method［J］.Shanxi Chemical Industry，2023，43（3）：189-191，204.

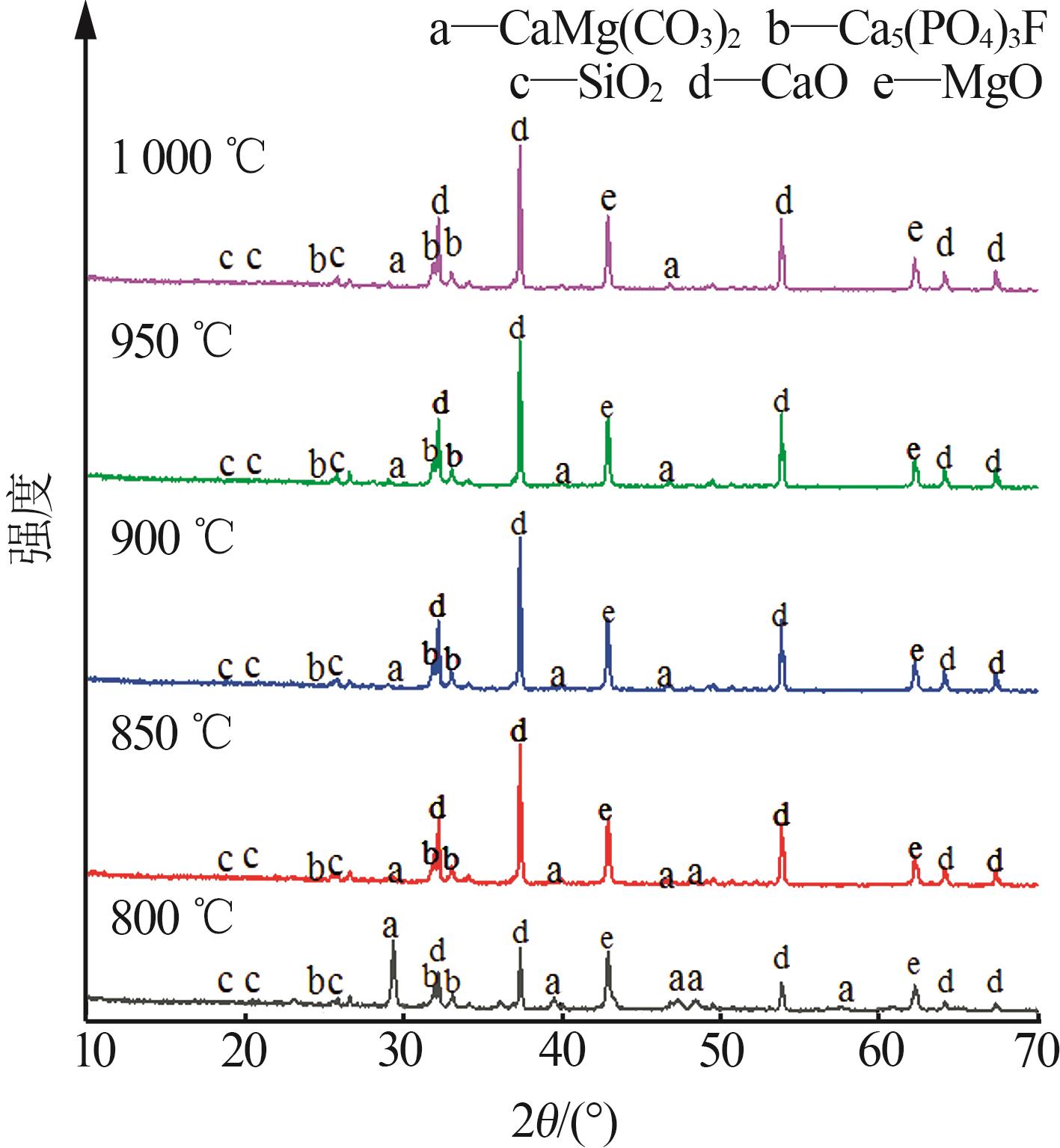

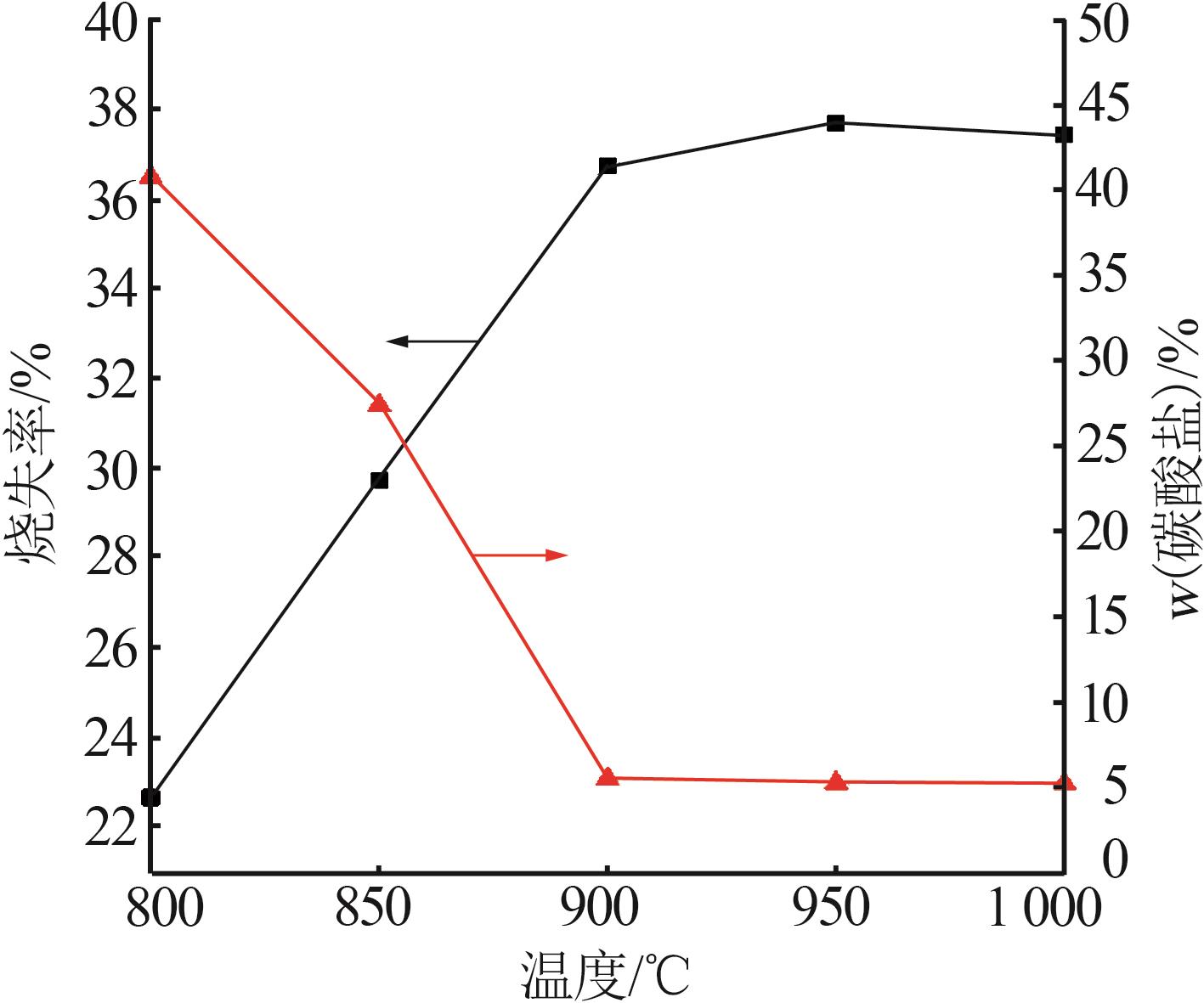

温度/℃	w（CaO）/%	w（MgO）/%	w（SiO₂）/%	w（P₂O₅）/%	w（SO₃）/%	w（Fe₂O₃）/%	w（Al₂O₃）/%	w（F）/%	w（K₂O）/%
800	55.71	24.41	6.16	5.10	3.04	1.92	1.30	0.81	0.68
850	54.58	26.99	5.55	4.85	2.87	1.80	1.13	0.84	0.63
900	53.00	29.39	5.29	4.70	2.82	1.66	1.08	0.77	0.57
950	53.43	29.62	5.19	4.57	2.65	1.61	0.99	0.71	0.53
1 000	52.86	30.25	5.07	4.74	2.63	1.64	0.98	0.72	0.47

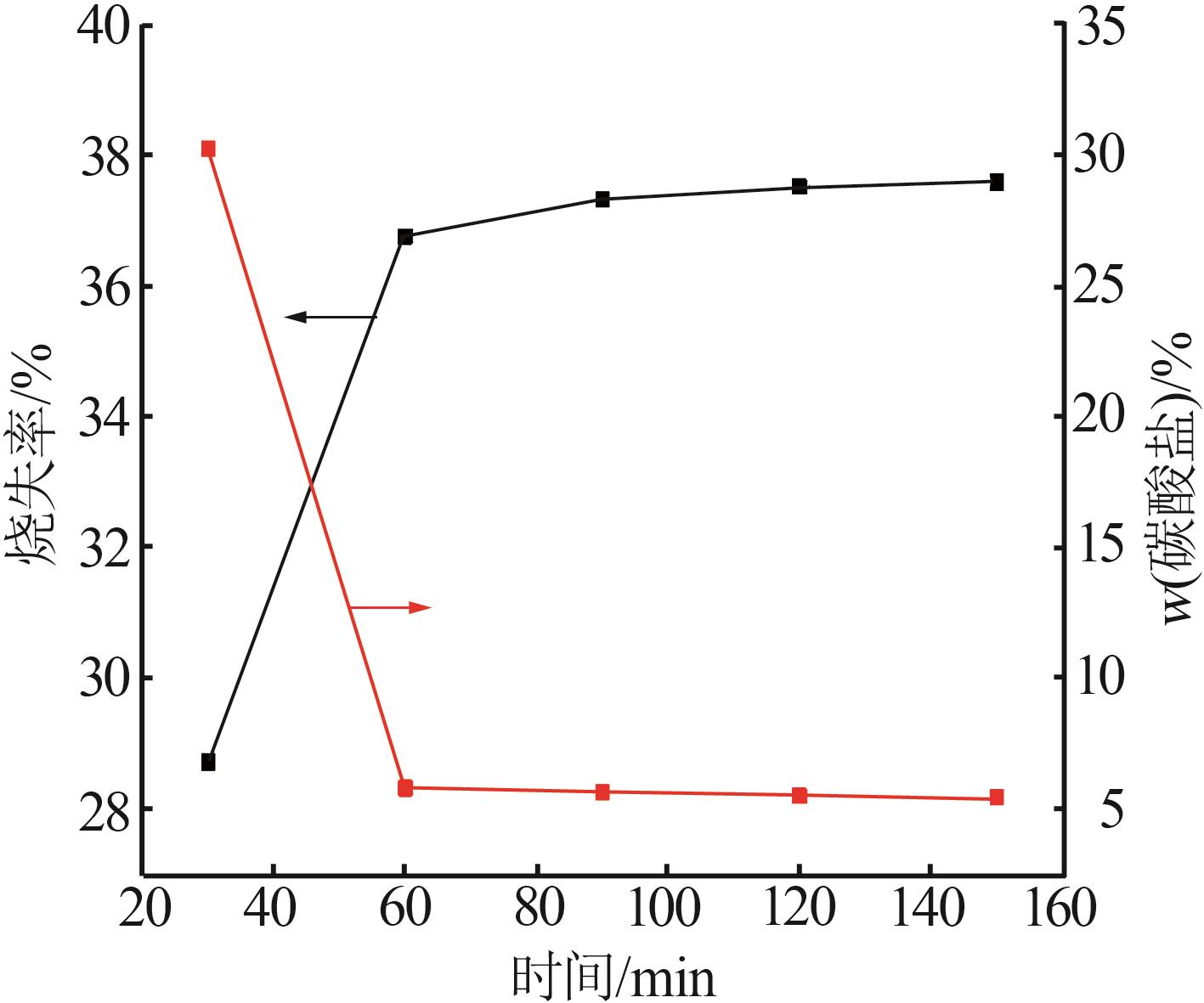

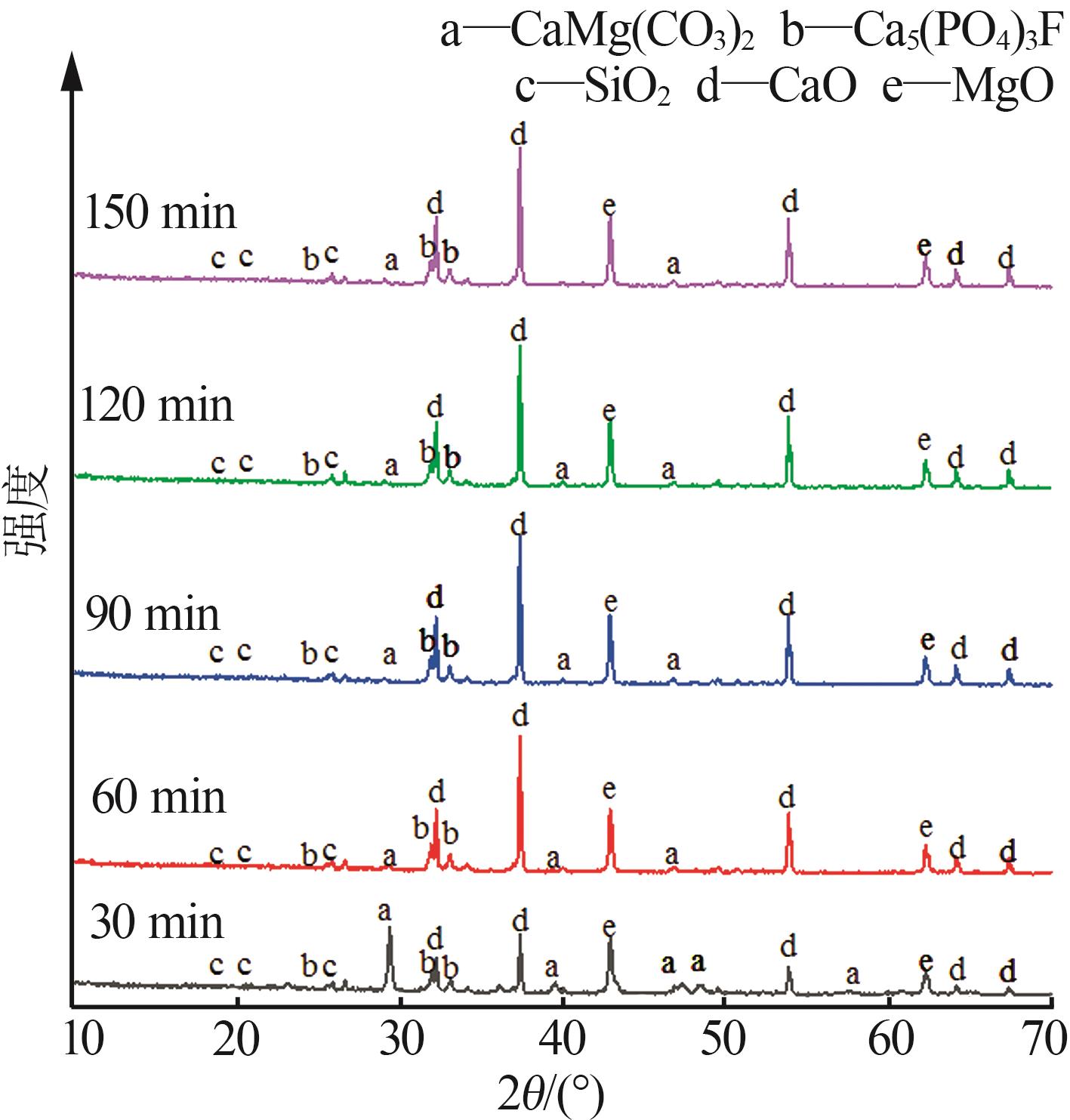

时间/min	w（CaO）/%	w（MgO）/%	w（SiO₂）/%	w（P₂O₅）/%	w（SO₃）/%	w（Fe₂O₃）/%	w（Al₂O₃）/%	w（F）/%	w（K₂O）/%
30	54.70	27.09	5.61	4.92	2.68	1.81	1.14	0.66	0.63
60	53.00	29.39	5.29	4.70	2.82	1.66	1.08	0.77	0.57
90	53.03	30.05	5.09	4.56	2.71	1.62	0.99	0.71	0.55
120	52.54	30.53	4.98	4.63	2.76	1.61	0.97	0.75	0.56
150	52.66	30.43	5.04	4.60	2.74	1.62	0.99	0.72	0.52

[1]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[2]	王丽, 严晓红, 柯国鹏, 梅嘉鑫, 陈明月, 刘敬勇. 重金属污染土壤烧结制备陶粒研究进展[J]. 无机盐工业, 2025, 57(1): 27-35.
[3]	曾一钧, 蒋子文, 蹇成宗, 全学军. 铬铁矿无钙焙烧渣中铬的深度提取研究[J]. 无机盐工业, 2025, 57(1): 90-96.
[4]	唐东武, 叶长文, 邓杰, 敖芳. 基于热力学分析与响应曲面法研究磷尾矿中钙镁浸出率[J]. 无机盐工业, 2024, 56(9): 98-106.
[5]	方小宁, 匡飞, 刘程琳. 钾长石混盐焙烧-浸出提钾过程研究[J]. 无机盐工业, 2024, 56(5): 53-57.
[6]	赵飞燕, 张小东, 杜艳霞, 王强, 李小燕. 粉煤灰陶粒的制备技术及研究进展[J]. 无机盐工业, 2024, 56(4): 16-23.
[7]	钱志慧, 朱琴, 马姣, 郭昱娇, 向明武, 郭俊明. 纳米级LiNi_0.05Mn_1.95O₄正极材料制备及电化学性能研究[J]. 无机盐工业, 2024, 56(4): 50-56.
[8]	张雅琪, 陈喜平, 孙宁宁. 阳极炭渣催化脱碳制备冰晶石工艺研究[J]. 无机盐工业, 2024, 56(3): 91-97.
[9]	袁兴, 董文燕, 王明顺, 程迪兰, 敖先权. 金属离子对白云石矿物颗粒分散行为的影响[J]. 无机盐工业, 2024, 56(2): 44-50.
[10]	王保明, 王兴龙, 杨英, 赵波, 化全县, 刘咏, 刘鹏飞, 申博, 丁俊祥, 汤建伟. 磷尾矿综合利用现状及研究进展[J]. 无机盐工业, 2024, 56(10): 1-11.
[11]	李梦雨, 汤建伟, 刘咏, 化全县, 刘鹏飞, 王保明. 醋酸酸解磷尾矿制备醋酸钙镁融雪剂工艺研究[J]. 无机盐工业, 2024, 56(1): 73-80.
[12]	姜立龙, 李剑秋, 杨林, 张庆刚. 高镁磷尾矿作为矿物掺合料应用于混凝土性能研究[J]. 无机盐工业, 2024, 56(1): 90-95.
[13]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[14]	罗文波, 李恒, 吕钧, 杨林光, 赵兴凡, 龙潇. 从工业硅渣中回收硅和铝的研究[J]. 无机盐工业, 2023, 55(9): 94-99.
[15]	曲笑原, 郑强, 凡远洋, 刘海利, 邓晓阳, 李雪. 白云石二次碳化法制备大立方体碳酸钙的研究[J]. 无机盐工业, 2023, 55(7): 58-64.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
