粉煤灰提铝残渣制备体型化4A分子筛的研究

doi:10.19964/j.issn.1006-4990.2024-0296

摘要/Abstract

摘要：

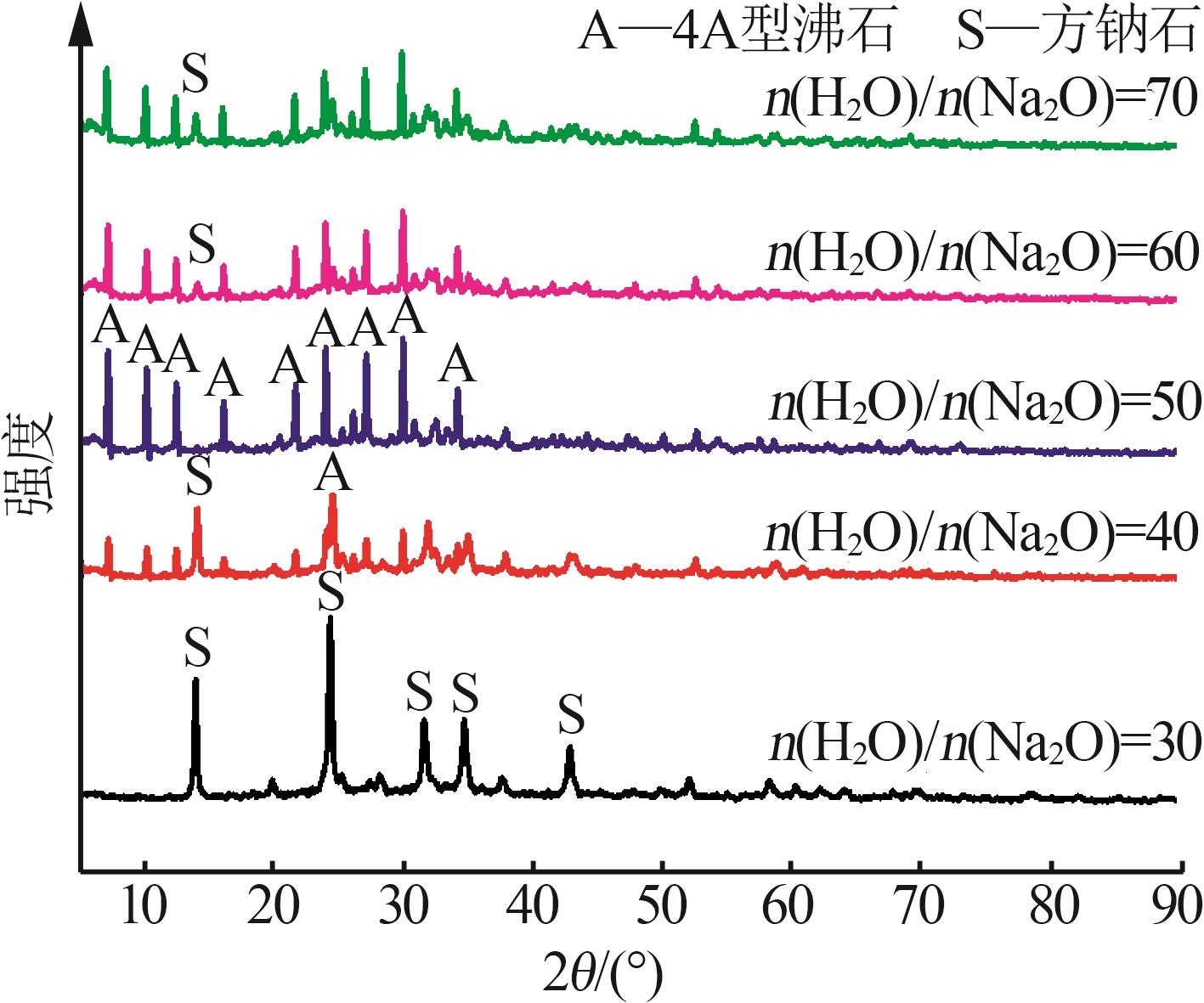

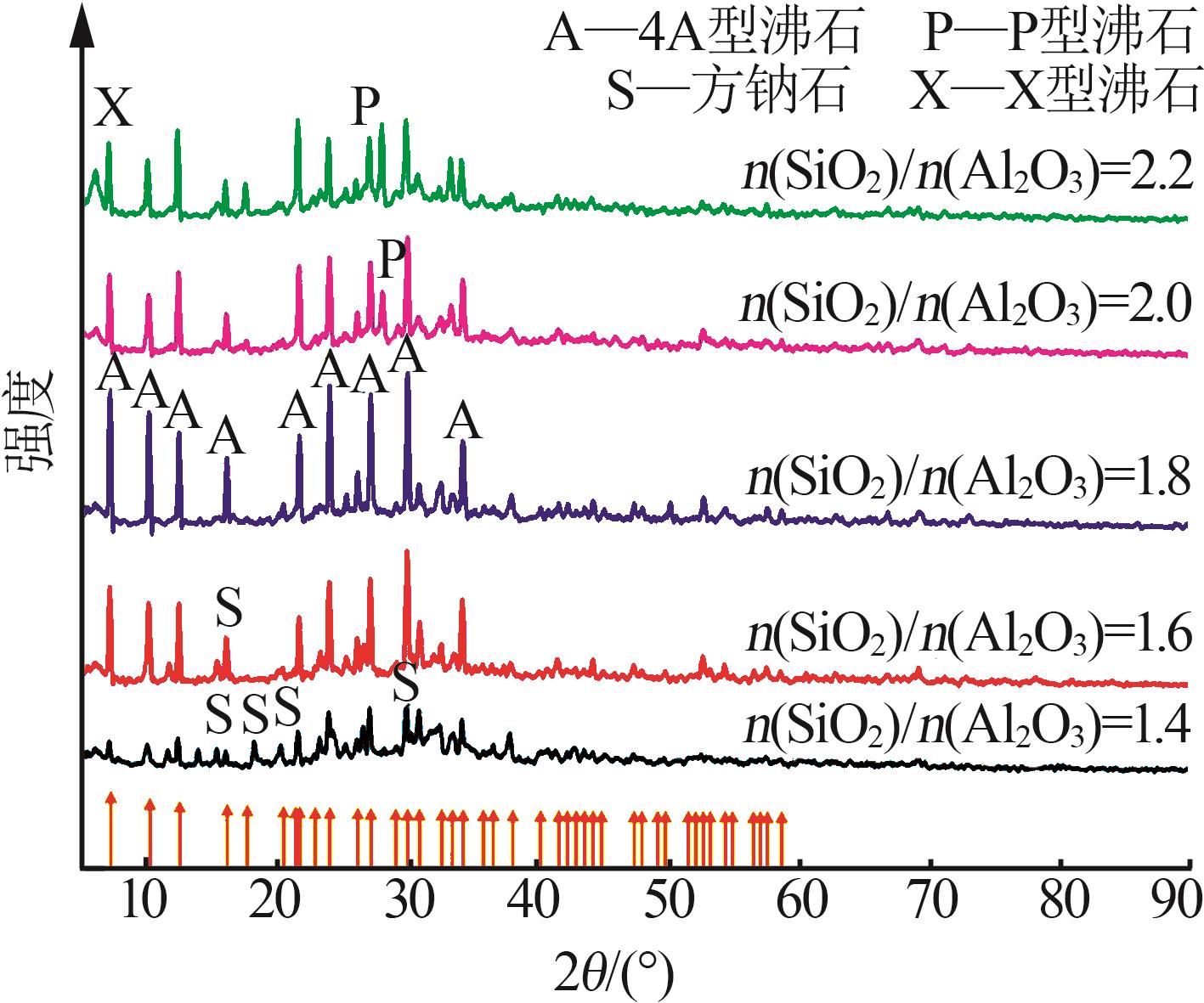

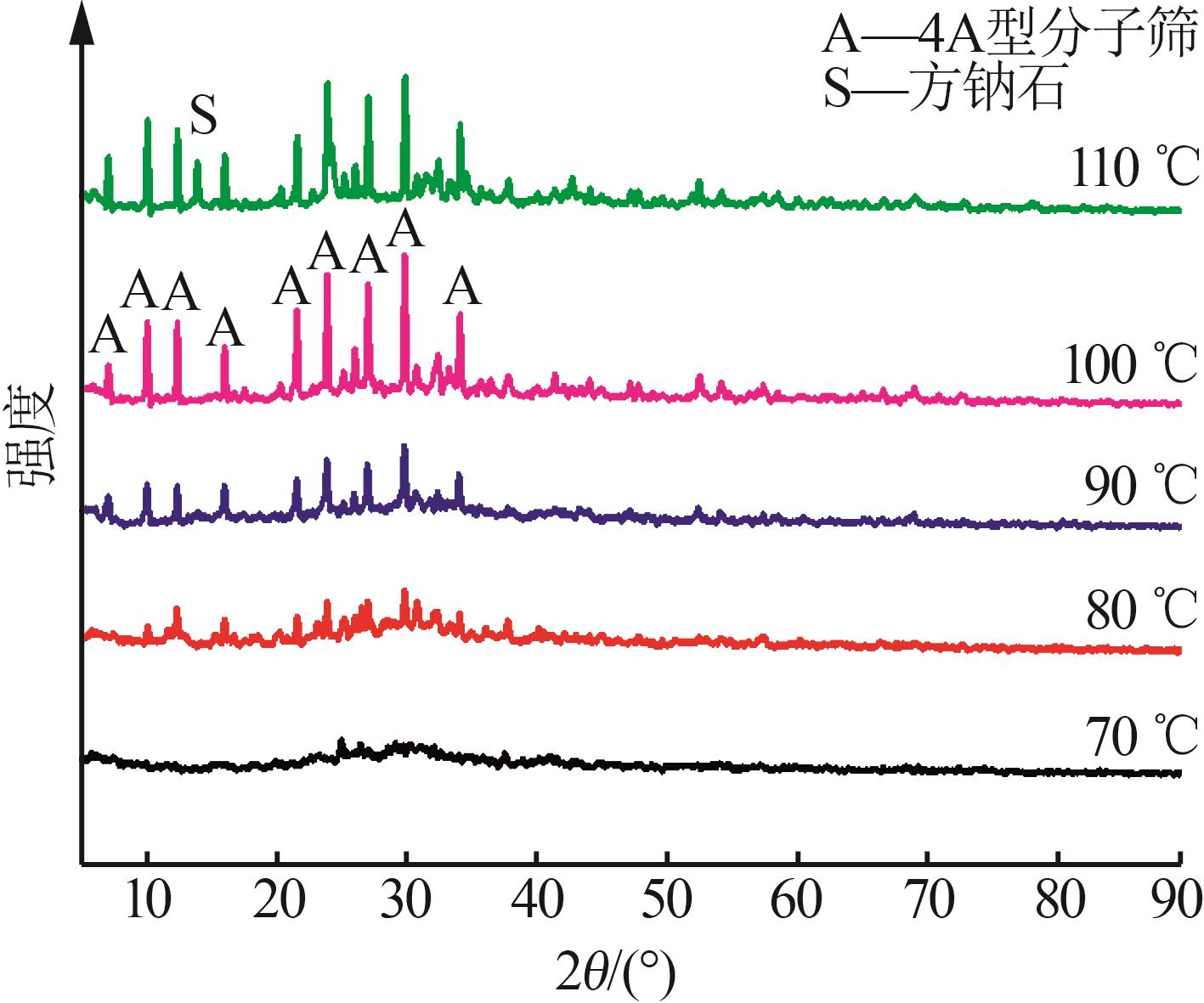

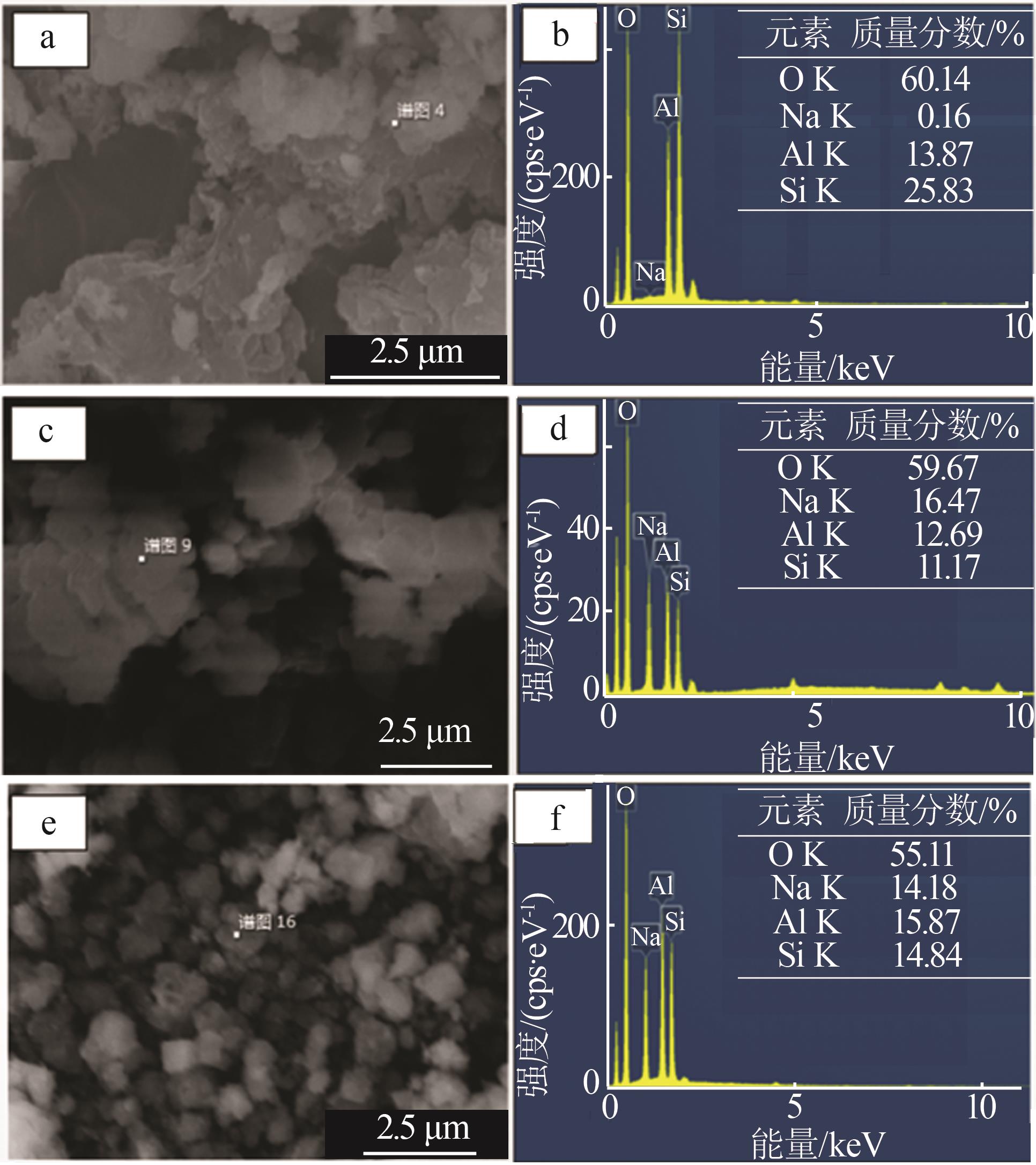

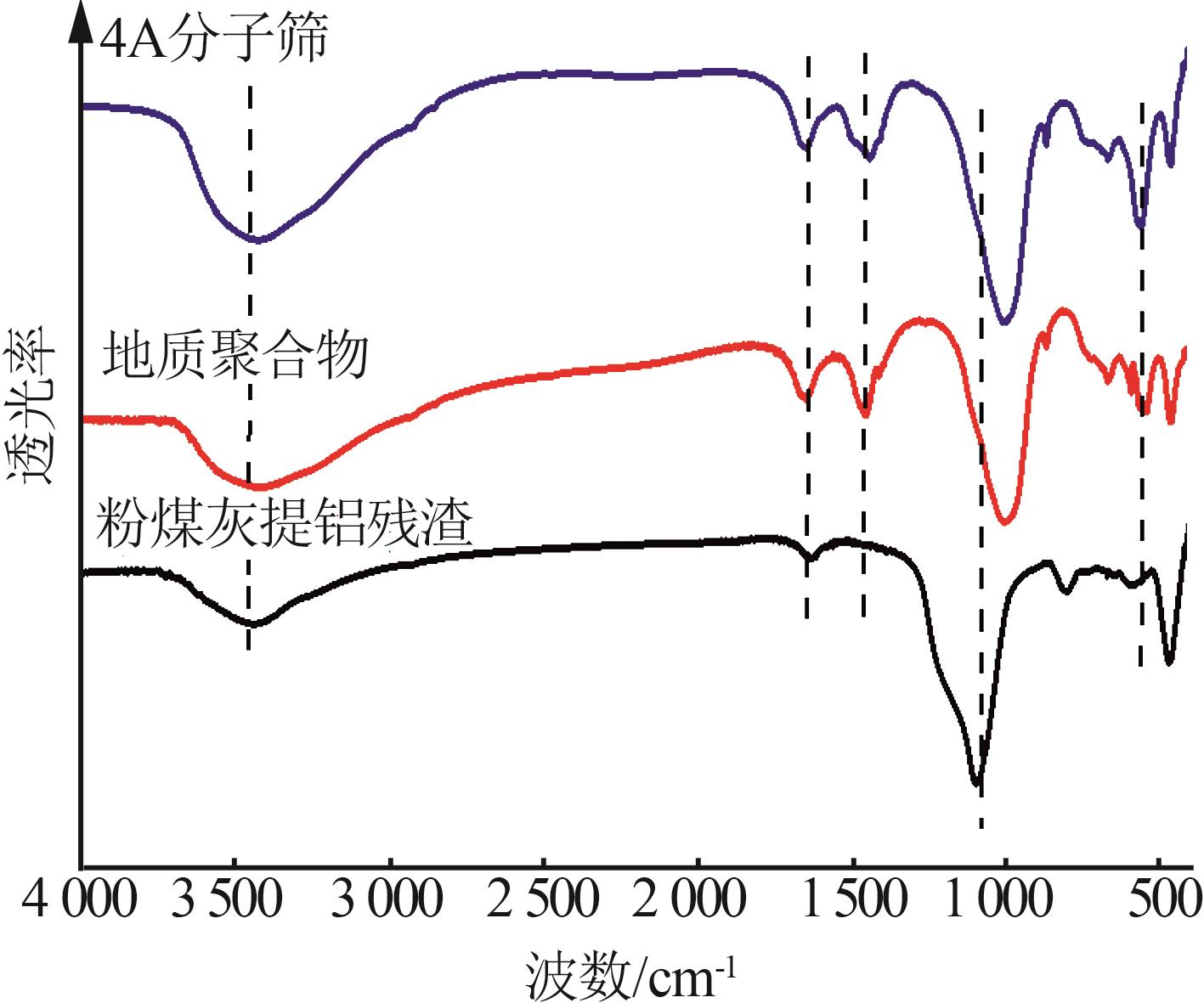

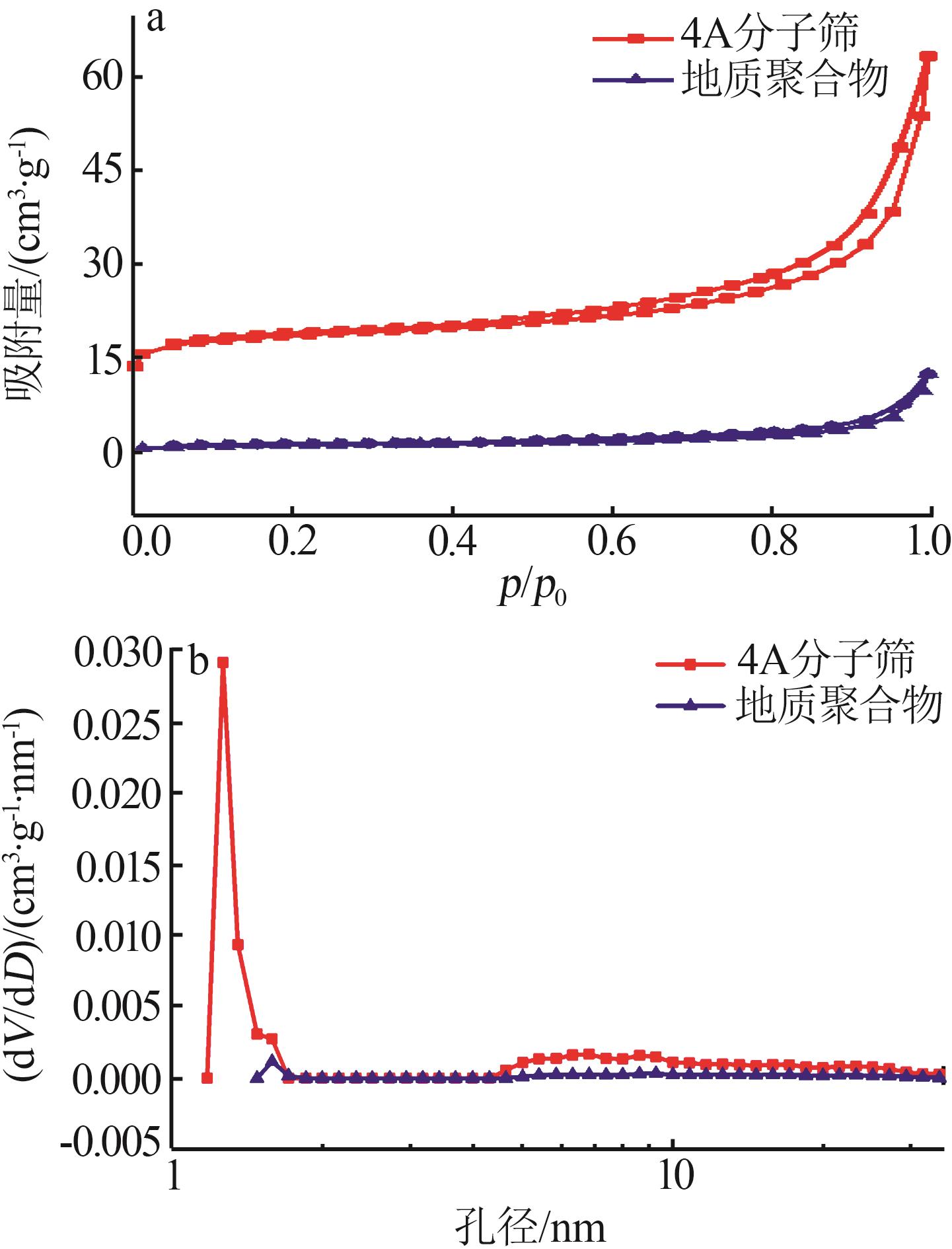

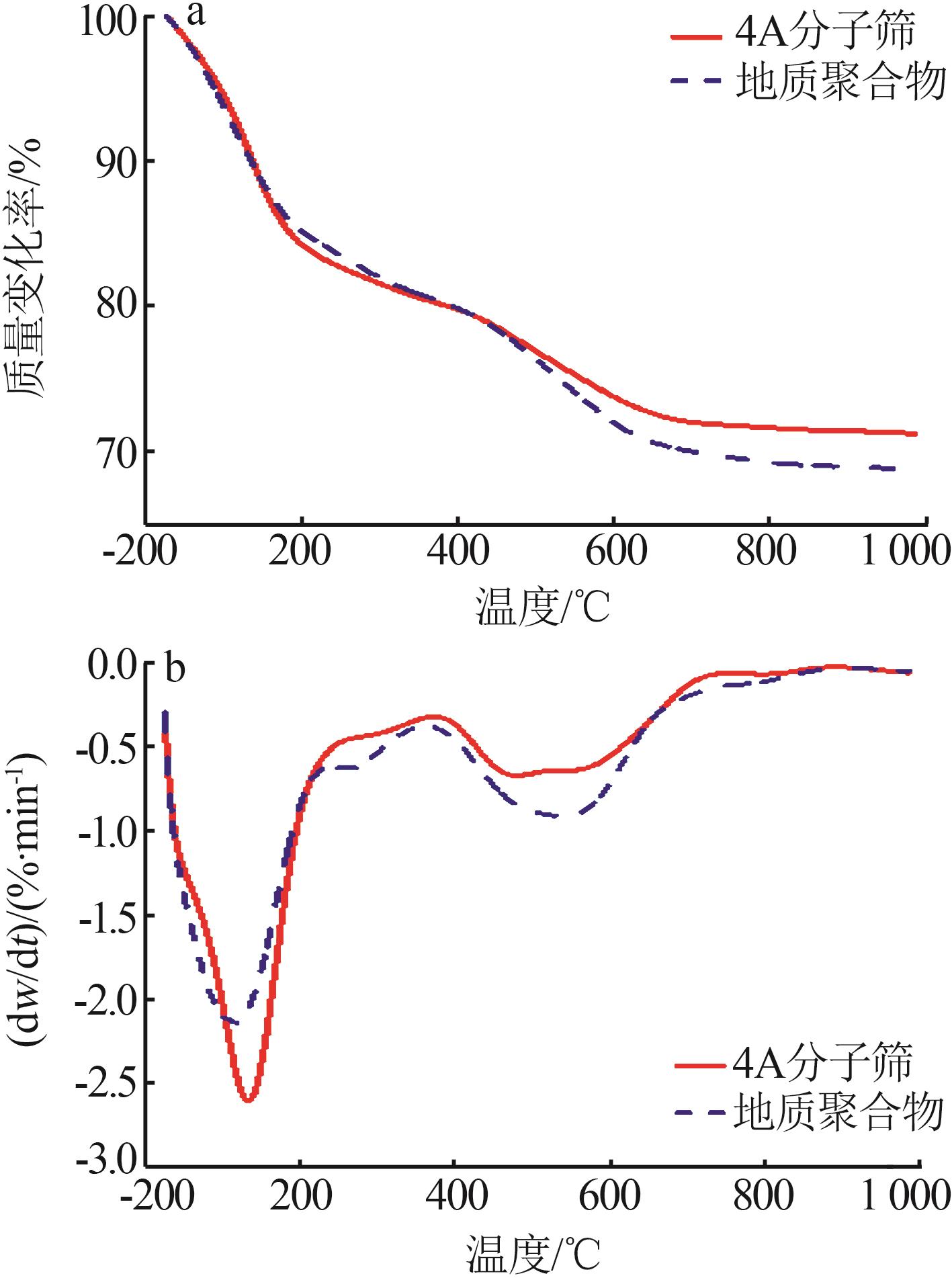

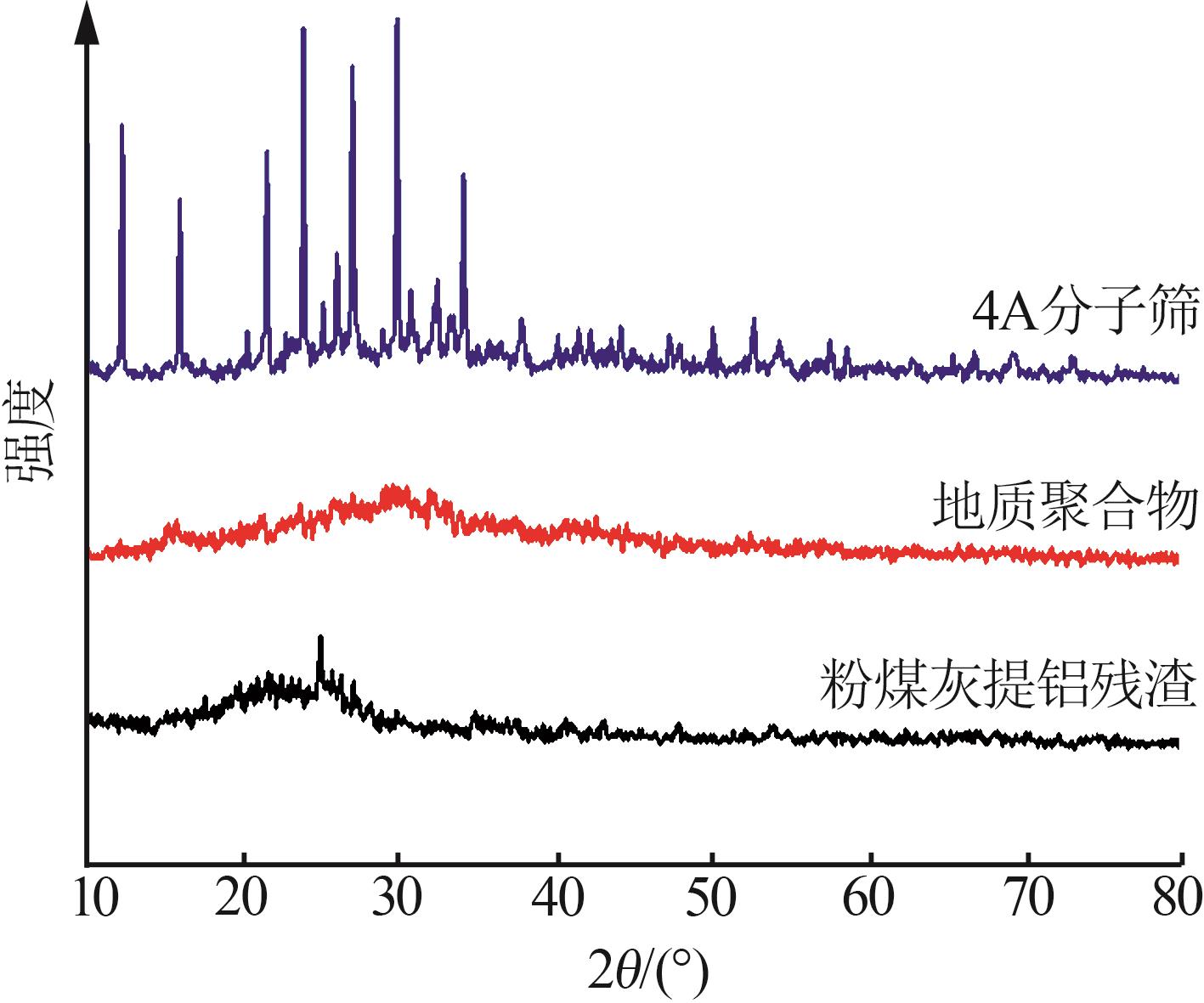

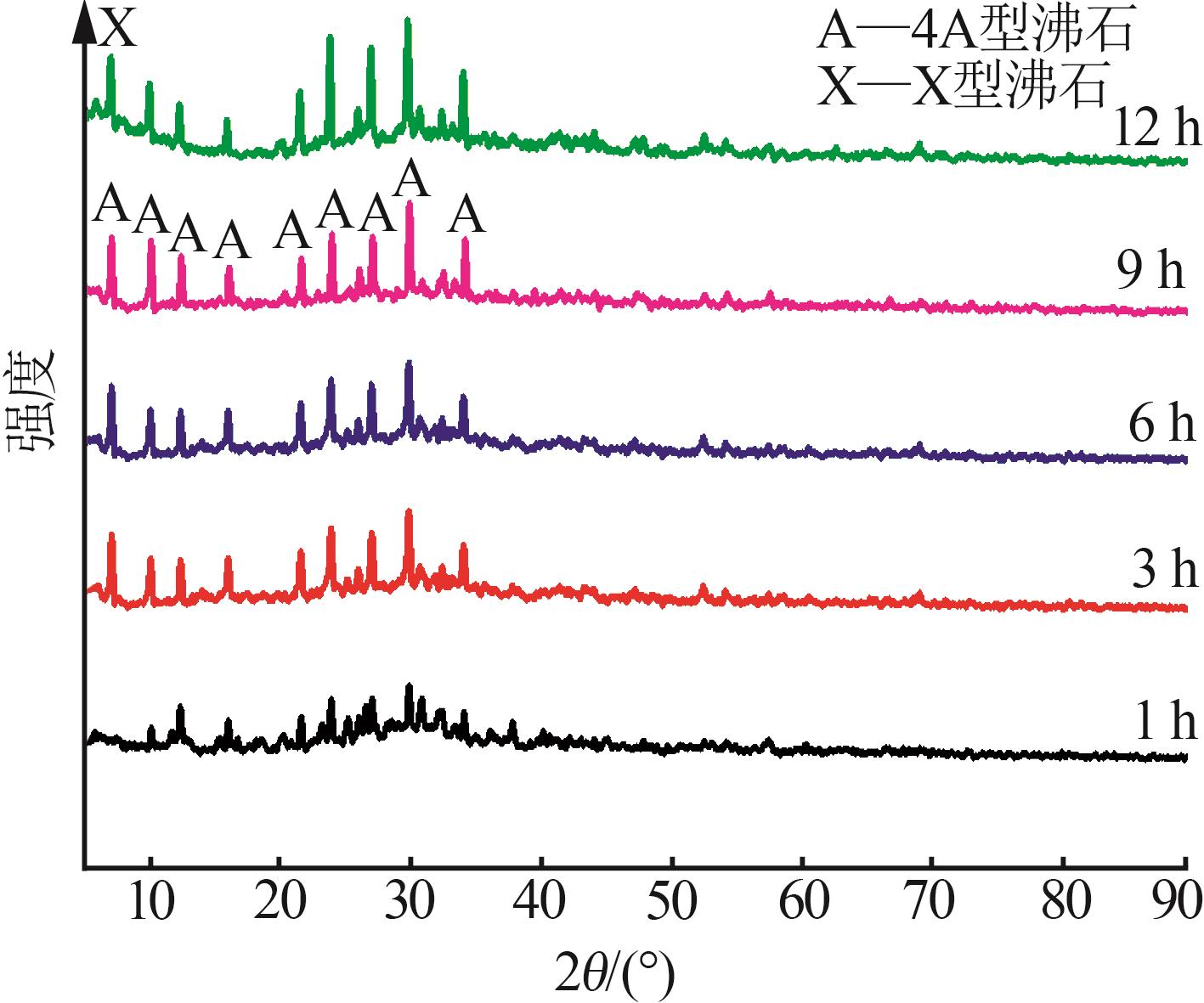

粉煤灰提铝残渣的资源化转化是高铝粉煤灰提铝产业链条的主要环节。以粉煤灰提铝残渣为主要原料，首先制备出地质聚合物块体，再通过水热反应将其原位转化为体型化4A分子筛。研究了不同参数条件对分子筛合成的影响规律，得到粉煤灰提铝残渣制备4A分子筛的最佳工艺参数：硅铝物质的量比为1.8、水钠物质的量比为50、水热时间为9 h、水热温度为100 ℃。X射线衍射分析（XRD）、红外光谱分析（FT-IR）、扫描电子显微镜与能谱分析（SEM-EDS）、比表面积及孔径分析、热重分析等结果表明，最佳工艺参数下合成的4A分子筛晶相较纯、晶粒较完整、热稳定性好，比表面积为71.85 m²/g，每100 g催化剂的阳离子交换容量为353.72 mmol。研究结果表明，以粉煤灰提铝残渣为主要原料，可制备出满足4A分子筛标准的体型化分子筛，可考虑后续工业化推广。

关键词: 粉煤灰提铝残渣, 地质聚合物, 体型化4A分子筛, 水热反应, 原位转化

Abstract:

The resource transformation of fly ash aluminium extraction residue is the main link in the industrial chain of aluminium extraction from high-alumina fly ash.In this paper，the aluminium extraction residue from fly ash was used as the main raw material，and the geopolymer block was firstly prepared，and then it was converted into a bulk 4A zeolite in situ through hydrothermal reaction.The effect of different parameters on the synthesis of zeolites was studied，and the optimal process parameters for the preparation of 4A zeolites from aluminium extraction residues from fly ash were as follows：the molar ratio of silicon-aluminum was 1.8，the molar ratio of water to sodium was 50，the hydrothermal time was 9 h，and the hydrothermal temperature was 100 ℃.The results of X-ray diffraction analysis（XRD），infrared spectroscopy（FT-IR），scanning electron microscopy and energy spectroscopy（SEM-EDS），specific surface area and pore size analysis，and thermogravimetric analysis showed that the crystals synthesized under the optimal process parameters were relatively pure，the grains were relatively intact，and the thermal stability was good，with a specific surface area of 71.85 m²/g and a cation exchange capacity of 353.72 mmol（each 100 g of catalyst）.The results showed that the bulk zeolite that met the standard of 4A zeolite could be prepared with the residue of fly ash extraction of aluminum as the main raw material，and the subsequent industrialization could be considered.

Key words: aluminum extraction residue by fly ash, geopolymer, shaped 4A zeolite, hydrothermal reaction, in-situ conversion

中图分类号:

TQ133.1

刘新龙, 杨振宇, 郝赫, 刘姝昕, 武晨阳, 王兴利, 马清清. 粉煤灰提铝残渣制备体型化4A分子筛的研究[J]. 无机盐工业, 2025, 57(3): 78-85.

LIU Xinlong, YANG Zhenyu, HAO He, LIU Shuxin, WU Chenyang, WANG Xingli, MA Qingqing. Study on shaped 4A zeolite synthesized with aluminum extraction residue by fly ash[J]. Inorganic Chemicals Industry, 2025, 57(3): 78-85.

图/表 14

表1

表2

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

表3

参考文献 27

1	GAO Yajing， LIANG Kai， GOU Yi，et al.Aluminum extraction technologies from high aluminum fly ash［J］.Reviews in Chemical Engineering，2021，37（8）：885-906.
2	邹萍，李文清，王永旺，等.粉煤灰提铝渣资源化利用研究进展［J］.轻金属，2020（2）：13-17.
	ZOU Ping， LI Wenqing， WANG Yongwang，et al.Research progress of resource utilization of aluminium extraction residue of fly ash［J］.Light Metals，2020（2）：13-17.
3	杜艳霞，郭昭华，王永旺，等.粉煤灰提铝残渣低温碱溶过程工艺研究［J］.无机盐工业，2019，51（8）：69-72，78.
	DU Yanxia， GUO Zhaohua， WANG Yongwang，et al.Study on alkali leaching process of aluminum extraction residue from fly ash at low temperature［J］.Inorganic Chemicals Industry，2019，51（8）：69-72，78.
4	韩杨.粉煤灰副产物合成4A分子筛及对氨氮废水的吸附研究［D］.长春：吉林建筑大学，2018.
	HAN Yang.Synthesis of 4A molecular sieve from fly ash byproduct and its adsorption on ammonia nitrogen wastewater［D］.Changchun：Jilin Jianzhu University，2018.
5	邹萍.粉煤灰水热合成法制备4A型分子筛研究进展［J］.矿产综合利用，2020（3）：33-39.
	ZOU Ping.Research development of 4A zeolite preparation from coal fly ash by hydrothermal synthesis method［J］.Multipurpose Utilization of Mineral Resources，2020（3）：33-39.
6	董宏，潘爱芳，何廷树，等.准格尔矿区粉煤灰提铝残渣的理化性质研究［J］.西安建筑科技大学学报（自然科学版），2010，42（1）：132-136.
	DONG Hong， PAN Aifang， HE Tingshu，et al.Study on physico-chemical properties of the fly ash residue after the extraction of alumina in the Zhungeer coalfield［J］.Journal of Xi′an University of Architecture & Technology（Natural Science Edition），2010，42（1）：132-136.
7	贺龙强，胡鹏，付克明.利用粉煤灰制备分子筛及对水体中六价铬的吸附研究［J］.硅酸盐通报，2017，36（10）：3493-3497，3503.
	HE Longqiang， HU Peng， FU Keming.Adsorption of hexavalent chromium by zeolite synthesized of fly ash［J］.Bulletin of the Chinese Ceramic Society，2017，36（10）：3493-3497，3503.
8	贾敏，池君洲，王永旺，等.粉煤灰酸法提取氧化铝的残渣制备4A分子筛［J］.矿产保护与利用，2017，37（1）：77-83.
	JIA Min， CHI Junzhou， WANG Yongwang，et al.Prepartion 4A-zeolite with acid insoluble ash residue of alumina extraction from fly ash［J］.Conservation and Utilization of Mineral Resources，2017，37（1）：77-83.
9	杨林，李贺军，曹建新.酸溶粉煤灰残渣制备4A分子筛［J］.武汉理工大学学报，2012，34（9）：31-35.
	YANG Lin， LI Hejun， CAO Jianxin.Preparation of 4A molecular sieve from acid insoluble ash residue［J］.Journal of Wuhan University of Technology，2012，34（9）：31-35.
10	张耀君，张叶，韩智超，等.地质聚合物原位转化沸石分子筛的研究进展［J］.材料导报，2020，34（23）：23033-23041.
	ZHANG Yaojun， ZHANG Ye， HAN Zhichao，et al.Research progresses on in situ conversion of geopolymer into zeolite［J］.Materials Reports，2020，34（23）：23033-23041.
11	贾敏，杨磊，王永旺.体型化NaA分子筛的制备研究［J］.无机盐工业，2021，53（10）：98-103.
	JIA Min， YANG Lei， WANG Yongwang.Study on preparation of body-shaped NaA zeolite［J］.Inorganic Chemicals Industry，2021，53（10）：98-103.
12	TANG Qing， HE Yan， WANG Yipin，et al.Study on synthesis and characterization of ZSM-20 zeolites from metakaolin-based geopolymers［J］.Applied Clay Science，2016，129：102-107.
13	仇秀梅，刘亚东，严春杰，等.粉煤灰基地质聚合物水热转化FAU型分子筛的工艺与表征［J］.人工晶体学报，2018，47（2）：411-417.
	QIU Xiumei， LIU Yadong， YAN Chunjie，et al.Process and characterization of zeolite FAU transformed from fly ash-based geopolymer via hydrothermal reaction［J］.Journal of Synthetic Crystals，2018，47（2）：411-417.
14	仇秀梅，刘亚东，严春杰，等.粉煤灰基地质聚合物水热原位转化NaP型沸石分子筛的研究［J］.岩石矿物学杂志，2018，37（4）：669-678.
	QIU Xiumei， LIU Yadong， YAN Chunjie，et al.Research on preparation of NaP zeolite from fly ash-based geopolymer via in situ hydrothermal method［J］.Acta Petrologica et Mineralogica，2018，37（4）：669-678.
15	RÍOS R C A， WILLIAMS C D， ROBERTS C L.A comparative study of two methods for the synthesis of fly ash-based sodium and potassium type zeolites［J］.Fuel，2009，88（8）：1403-1416.
16	JUAN R， HERNÁNDEZ S， ANDRÉS J M，et al.Synthesis of granular zeolitic materials with high cation exchange capacity from agglomerated coal fly ash［J］.Fuel，2007，86（12/13）：1811-1821.
17	程再华.NaY型分子筛的合成与应用［D］.兰州：西北师范大学，2008.
	CHENG Zaihua.Synthesis and application of NaY molecular sieve［D］.Lanzhou：Northwest Normal University，2008.
18	刘金婷.膨润土中阳离子交换容量CEC及交换性阳离子的测定［J］.中国非金属矿工业导刊，2016（3）：12-13.
	LIU Jinting.Determination of cation exchange capacity CEC and exchangeable cations in bentonite［J］.China Non-Metallic Minerals Industry，2016（3）：12-13.
19	ZHANG Zuhua， WANG Hao， PROVIS J L，et al.Quantitative kinetic and structural analysis of geopolymers.Part 1.The activation of metakaolin with sodium hydroxide［J］.Thermochimica Acta，2012，539：23-33.
20	周建民.煤矸石制备NaA分子筛的改性及其吸附机理研究［D］.上海：上海大学，2020.
	ZHOU Jianmin.Modification of NaA molecular sieve prepared from coal gangue and its adsorption mechanism［D］.Shanghai：Shanghai University，2020.
21	刘乐平.磷酸基地质聚合物的反应机理与应用研究［D］.南宁：广西大学，2012.
	LIU Yueping.Study on reaction mechanism and application of phosphate-based polymers［D］.Nanning：Guangxi University，2012.
22	ZAVAREH S， FARROKHZAD Z， DARVISHI F.Modification of zeolite 4A for use as an adsorbent for glyphosate and as an antibacterial agent for water［J］.Ecotoxicology and Environmental Safety，2018，155：1-8.
23	范先媛，谢升昌，刘红，等.4A分子筛去除水中Pb²⁺、Cd²⁺、Zn²⁺、Cu²⁺性能和机理［J］.环境科学与技术，2019，42（5）：46-52.
	FAN Xianyuan， XIE Shengchang， LIU Hong，et al.Performances and mechanism for Pb²⁺，Cd²⁺，Zn²⁺ and Cu²⁺ removal from aqueous solution by 4A-molecular sieve［J］.Environmental Science & Technology，2019，42（5）：46-52.
24	仇秀梅，刘亚东，严春杰，等.粉煤灰基地质聚合物固化Pb²⁺及其高温稳定性研究［J］.硅酸盐通报，2019，38（7）：2281-2287，2294.
	QIU Xiumei， LIU Yadong， YAN Chunjie，et al.Research on immobilization of Pb²⁺ using fly ash-based geopolymer and its thermostability［J］.Bulletin of the Chinese Ceramic Society，2019，38（7）：2281-2287，2294.
25	HASSAN A， ARIF M， SHARIQ M.Mechanical behaviour and microstructural investigation of geopolymer concrete after exposure to elevated temperatures［J］.Arabian Journal for Science and Engineering，2020，45（5）：3843-3861.
26	仇秀梅.粉煤灰基地质聚合物固封重金属及原位转化分子筛的研究［D］.武汉：中国地质大学，2015.
	QIU Xiumei.Study on heavy metal immobilization and in-situ co-nversion of molecular sieve by fly ash-based geopolymer［D］.Wuhan：China University of Geosciences，2015.
27	肖敏，宫妍，胡晓钧，等.碱熔法与固相法制备4A型粉煤灰沸石的研究［J］.硅酸盐通报，2015，34（11）：3141-3147.
	XIAO Min， GONG Yan， HU Xiaojun，et al.Synthesis conversion of fly ash to 4A type zeolites through alkaline fusion and solid transformation method［J］.Bulletin of the Chinese Ceramic Society，2015，34（11）：3141-3147.
