立方体形α-Fe2O3光催化剂的合成及其可见光芬顿降解抗生素

doi:10.19964/j.issn.1006-4990.2022-0579

摘要/Abstract

摘要：

抗生素的滥用和生产废水的无序排放造成了水体中抗生素污染问题日益严重。通过溶剂热法合成了立方体形貌的α-Fe₂O₃光芬顿催化剂，采用扫描电镜（SEM）、透射电镜（TEM）、X射线衍射（XRD）等方法对其微观结构、物相等进行了表征。以盐酸四环素（TC）为模型抗生素污染物，研究了新型催化剂对TC的吸附和光芬顿降解性能，并探究了催化剂浓度、H₂O₂加入量、LED光源波长和pH等因素对TC降解效果的影响规律。结果表明，该工作成功合成出了粒径分布均一且具有立方体形貌的α-Fe₂O₃，其对TC的吸附在30 min内即可达到平衡，吸附量可达7.06 mg/g。当TC的初始质量浓度为20 mg/L、α-Fe₂O₃催化剂的质量浓度为0.5 g/L时，采用可见光LED光源光芬顿降解30 min，TC的去除率可达80%以上。

关键词: 立方体形α-Fe₂O₃, 光芬顿, 降解, 盐酸四环素

Abstract:

The abuse of antibiotics and disordered discharge of production wastewater cause the pollution of antibiotics in the water.The cubic morphology α-Fe₂O₃ photo-Fenton catalyst was synthesized by solvothermal method，and its microstructure and physical properties were characterized by scanning electron microscopy（SEM），transmission electron microscopy（TEM），and X-ray diffraction（XRD）.The adsorption and photo-Fenton degradation of TC by the new catalysts were investigated using tetracycline hydrochloride（TC） as a model antibiotic pollutant，and the effects of various factors including catalyst concentration，H₂O₂ content，LED light wavelength，and pH on TC degradation removal were investigated.The results showed that the cubic α-Fe₂O₃ with uniform particle size distribution was successfully synthesized and its adsorption on TC could reach equilibrium within 30 min，and the adsorption capacity could reach 7.06 mg/g.When the initial mass concentration of TC was 20 mg/L and the mass concentration of α-Fe₂O₃ catalyst was 0.5 g/L，the removal rate of TC could reach more than 80% by using visible LED light source photo-Fenton degradation for 30 min.

Key words: cubic α-Fe₂O₃, photo-Fenton, degradation, tetracycline hydrochloride

中图分类号:

TQ426

晏超群, 张贤明, 魏娟, 程治良, 徐倩, 张轩. 立方体形α-Fe₂O₃光催化剂的合成及其可见光芬顿降解抗生素[J]. 无机盐工业, 2023, 55(8): 28-35.

YAN Chaoqun, ZHANG Xianming, WEI Juan, CHENG Zhiliang, XU Qian, ZHANG Xuan. Synthesis of cubic α-Fe₂O₃ catalyst and its photo-Fenton degradation performance of antibiotic under visible light[J]. Inorganic Chemicals Industry, 2023, 55(8): 28-35.

图/表 10

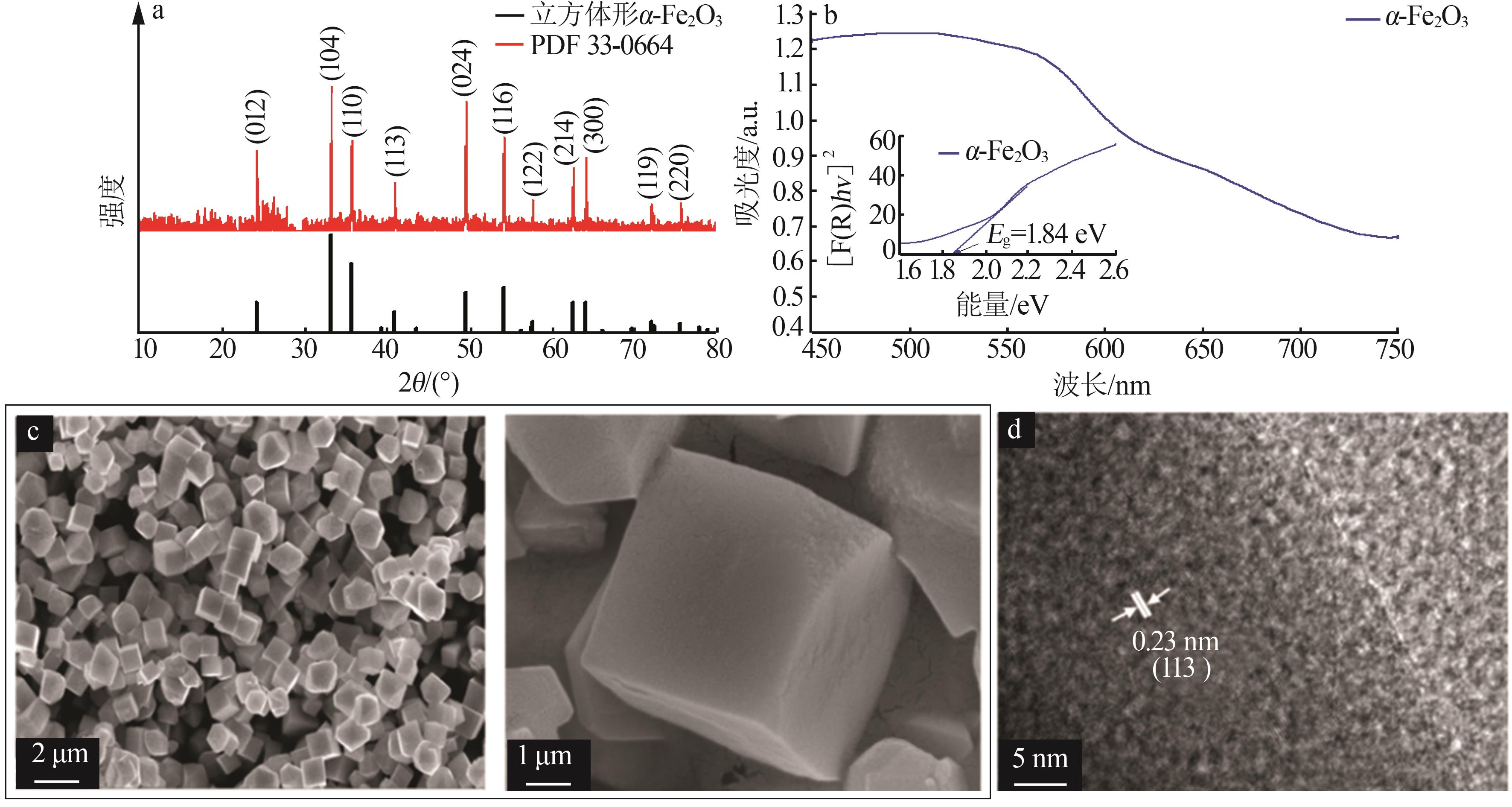

图1

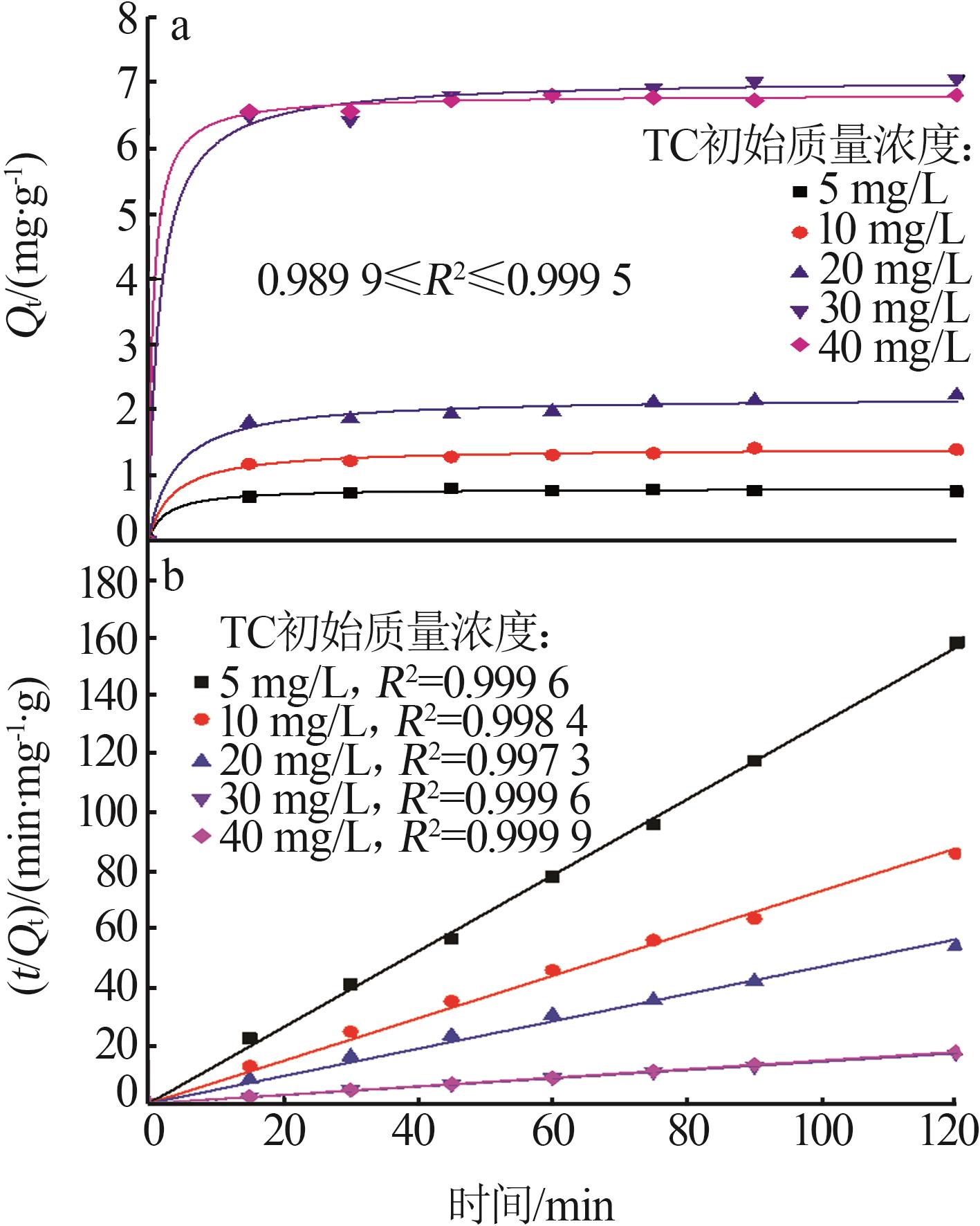

图2

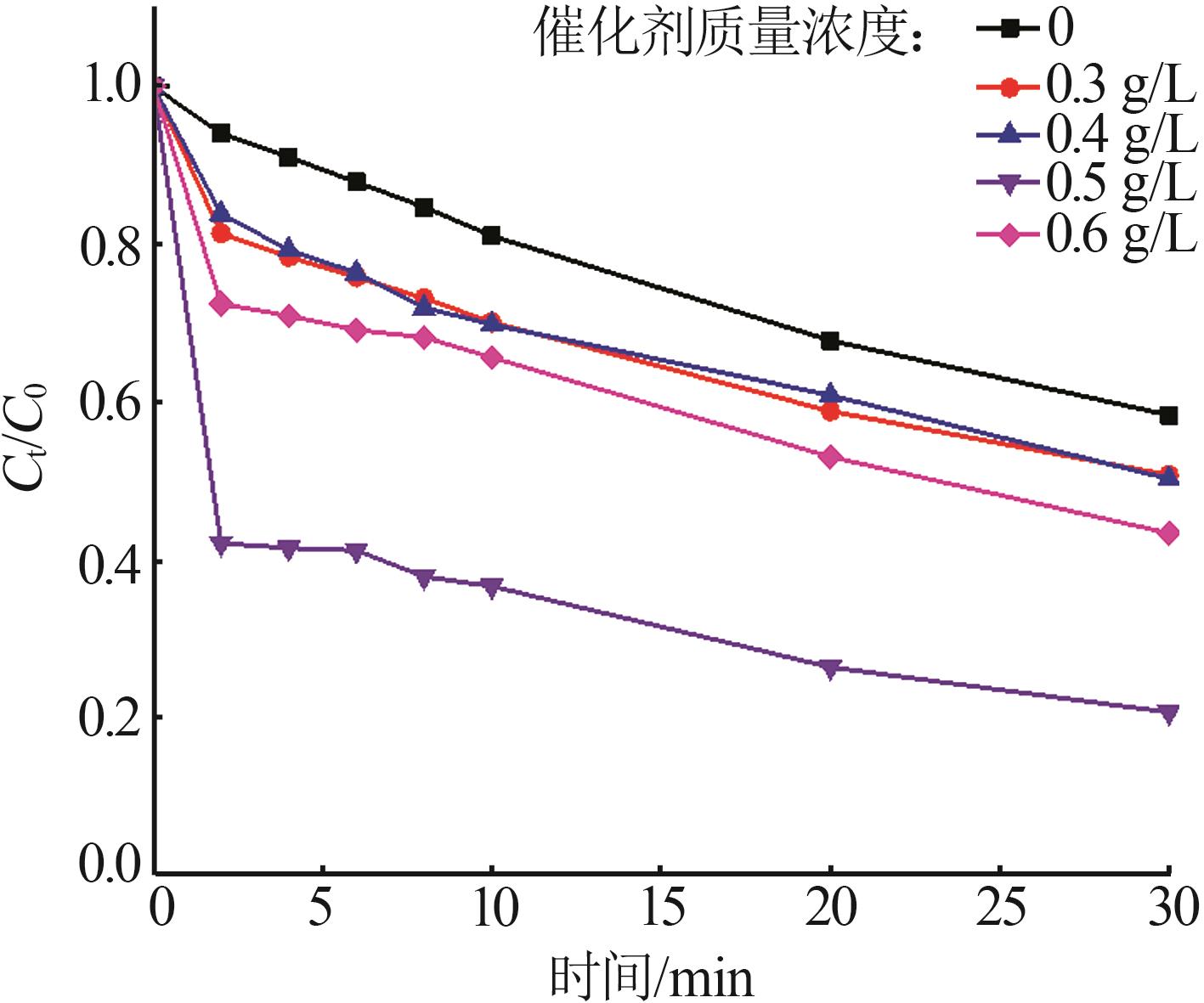

图3

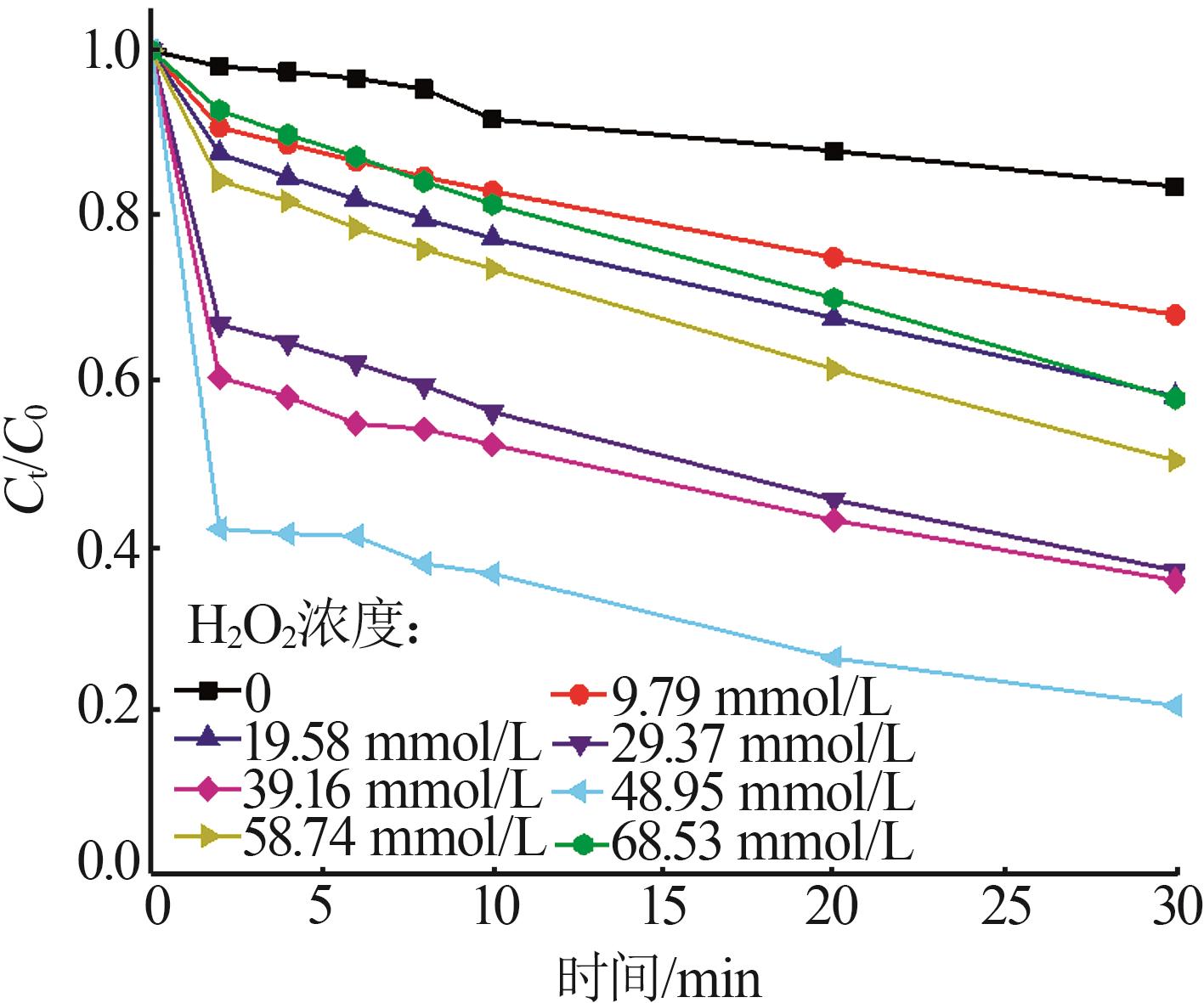

图4

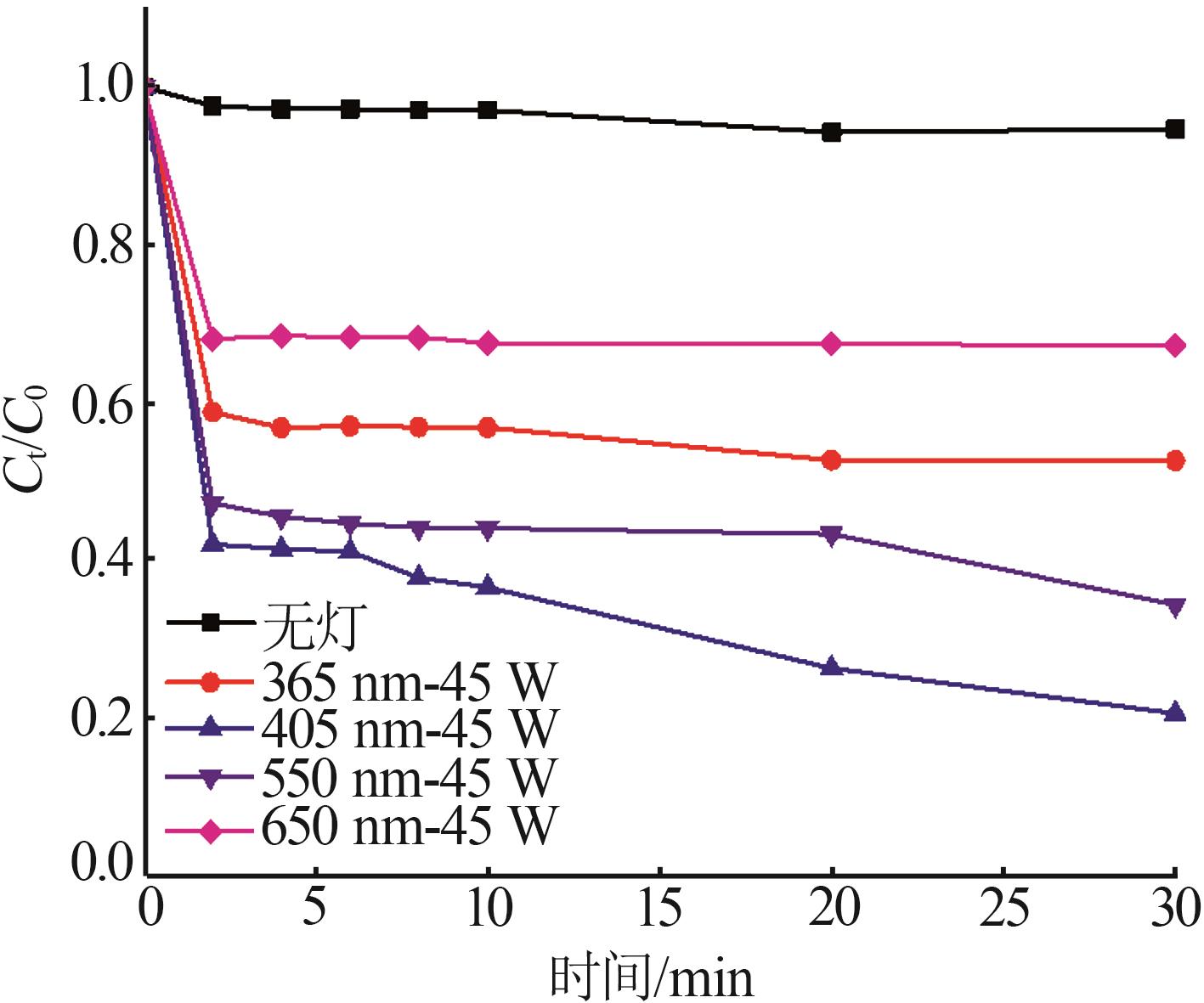

图5

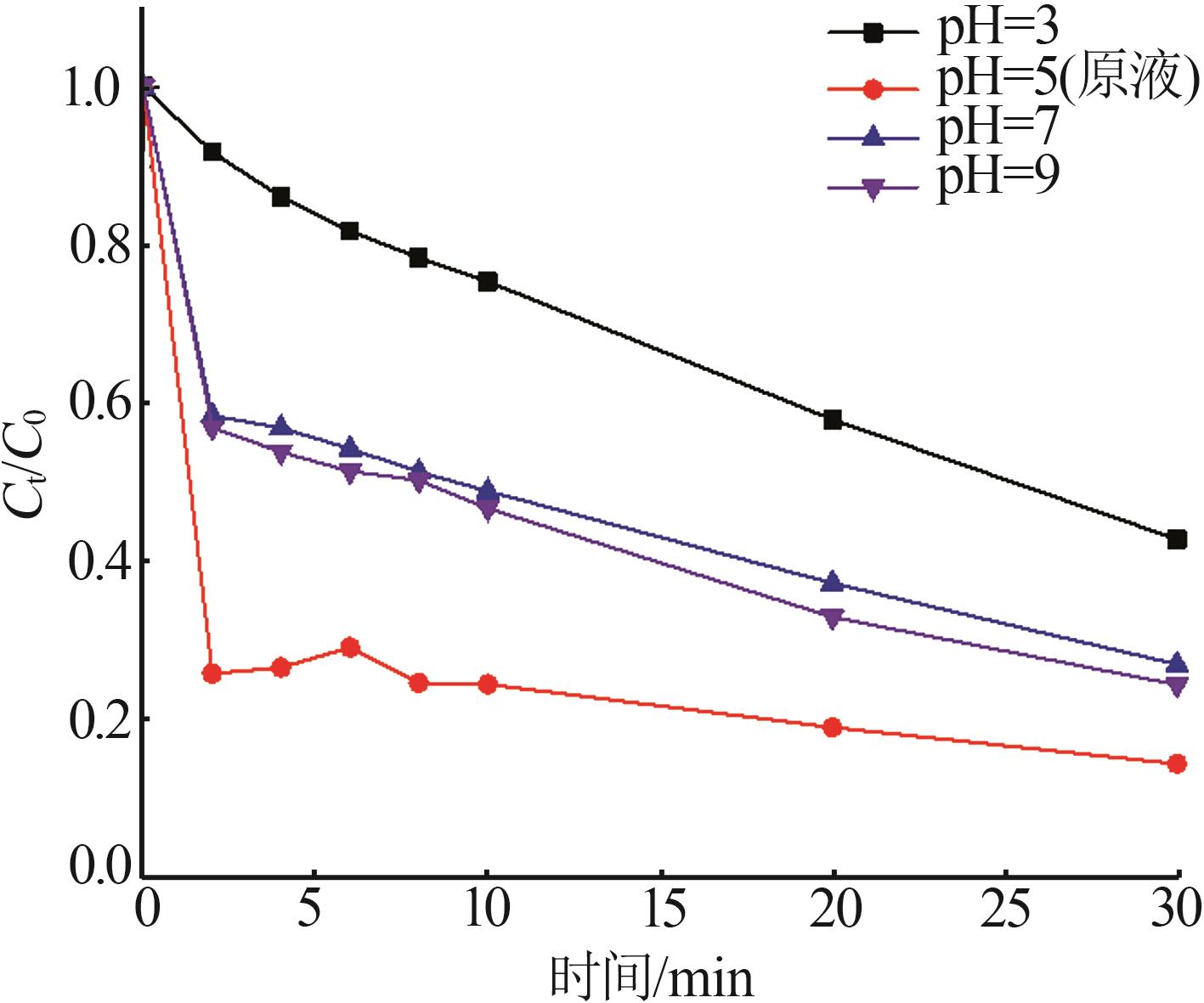

图6

表1

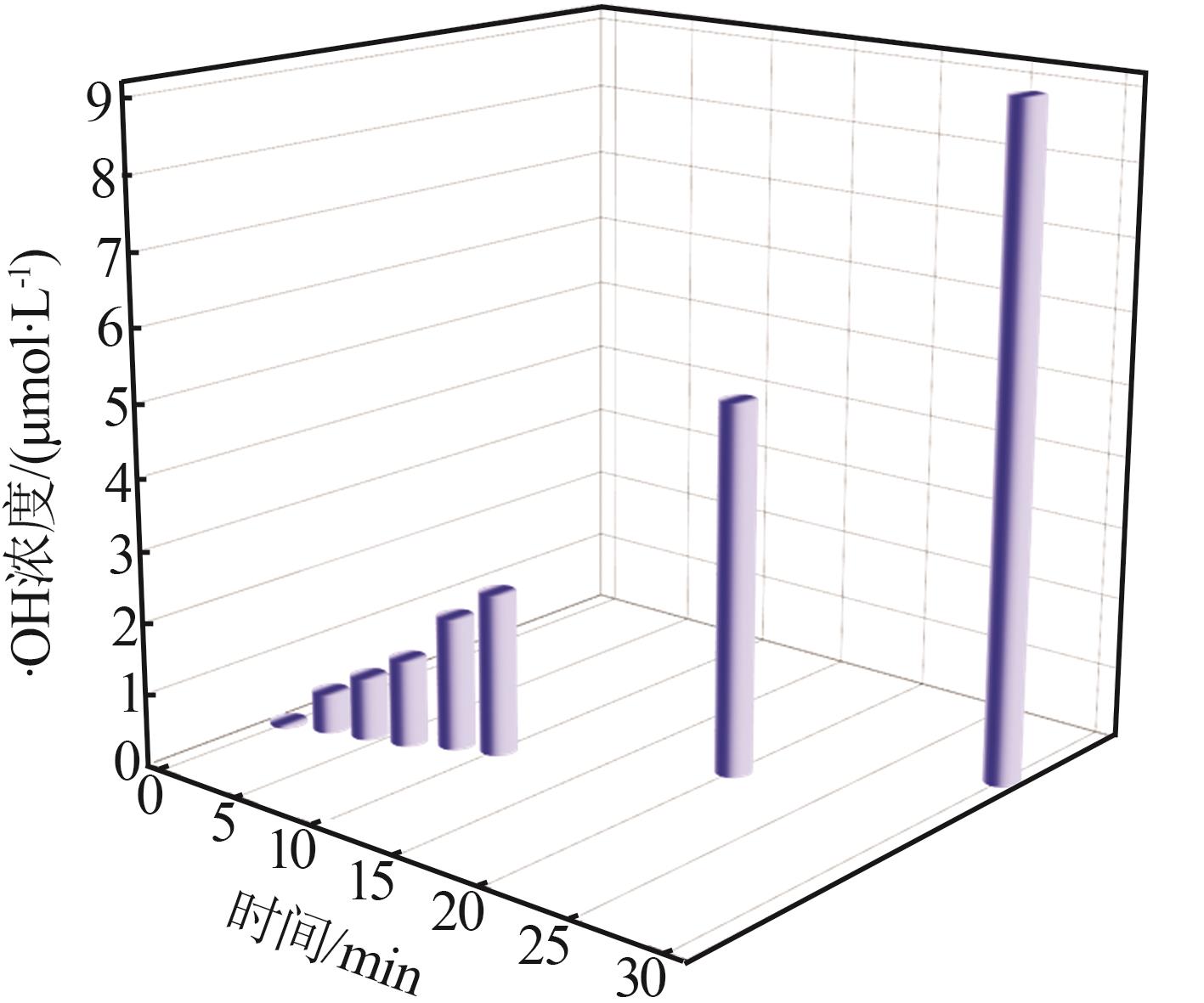

图7

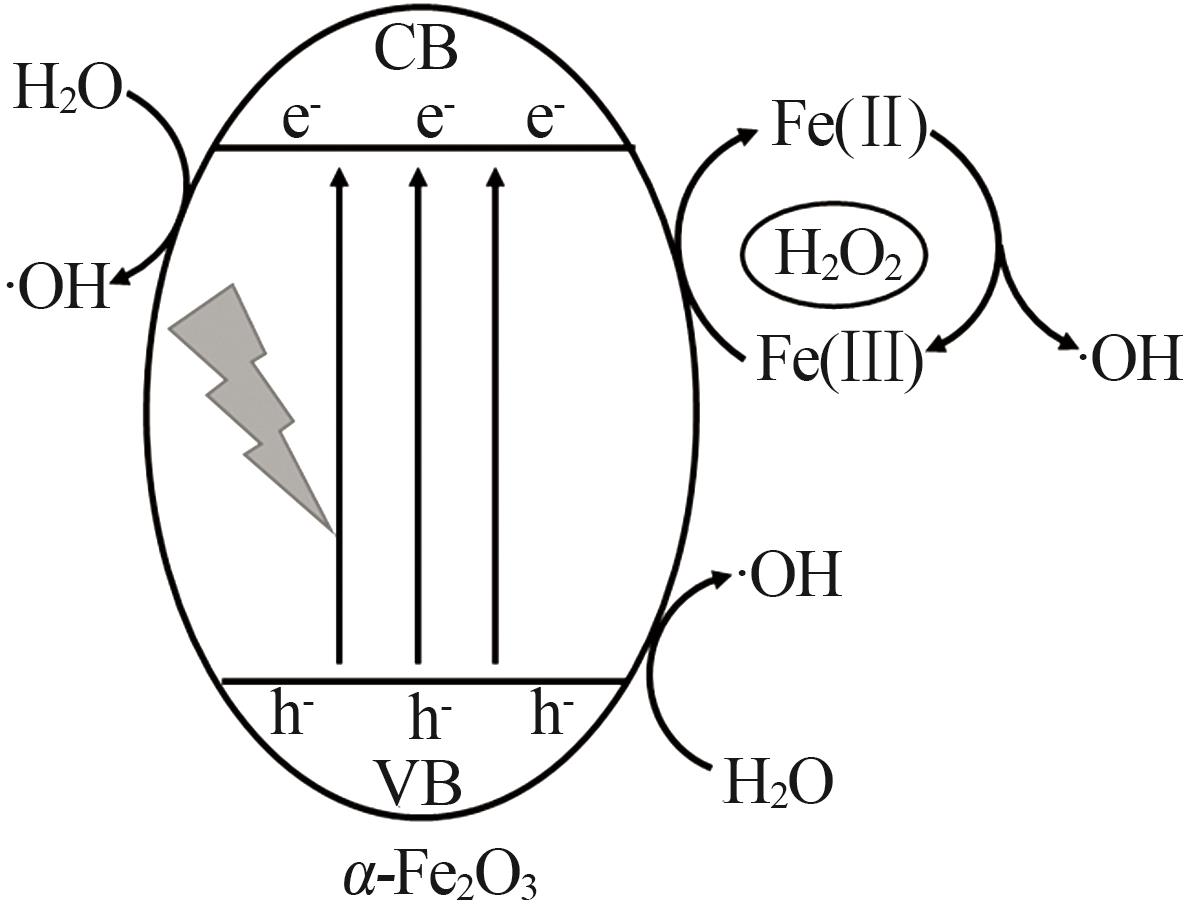

图8

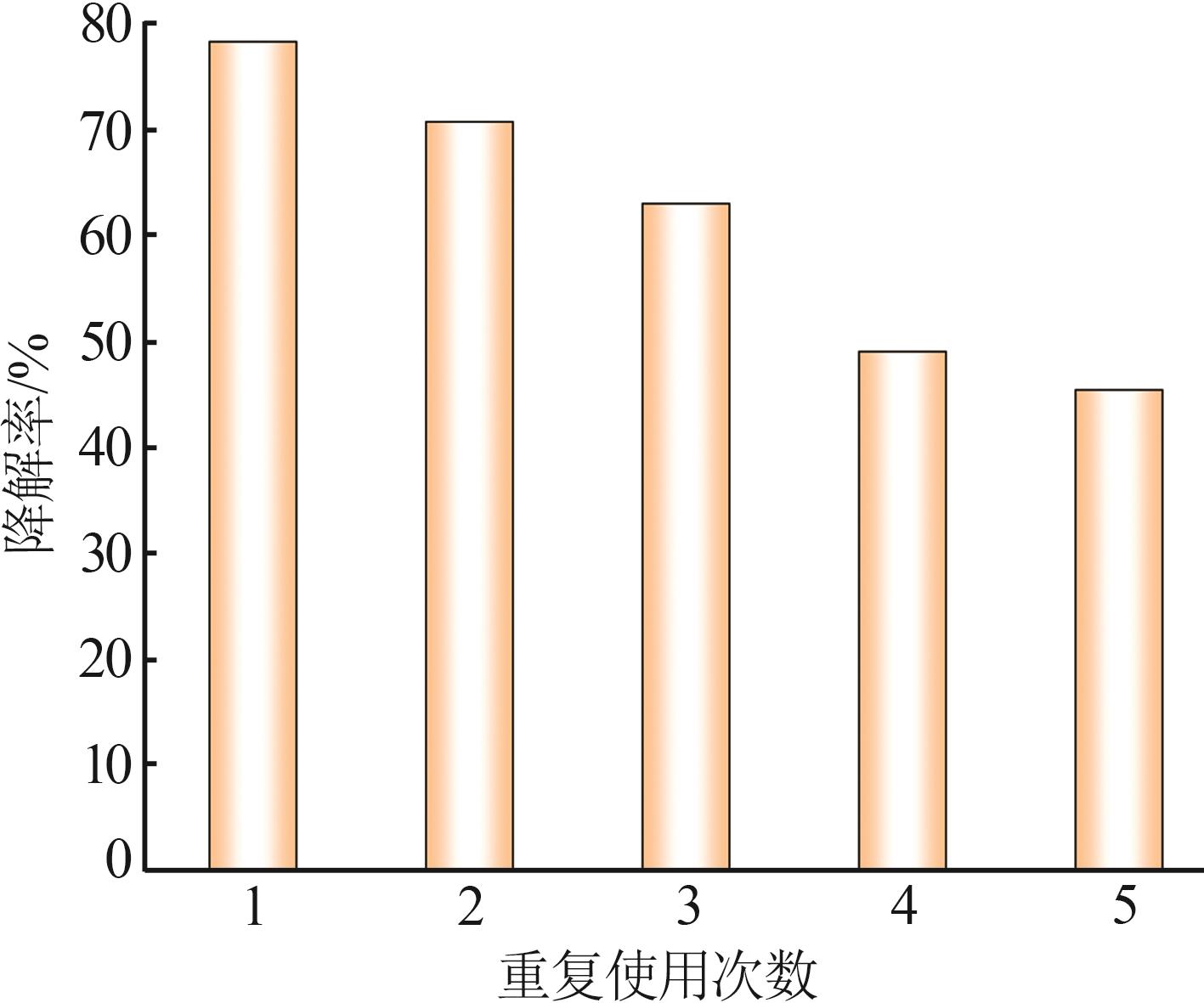

图9

参考文献 34

1	YUAN Fang， HU Chun， HU Xuexiang，et al.Photodegradation and toxicity changes of antibiotics in UV and UV/H₂O₂ process［J］.Journal of Hazardous Materials，2011，185（2/3）：1256-1263.
2	AHMED Y， ZHONG Jiexi， YUAN Zhiguo，et al.Roles of reactive oxygen species in antibiotic resistant bacteria inactivation and micropollutant degradation in Fenton and photo-Fenton processes［J］.Journal of Hazardous Materials，2022，430：128408.
3	LIAO Quan， RONG Hongwei， ZHAO Meihua，et al.Interaction between tetracycline and microorganisms during wastewater treatment：A review［J］.Science of the Total Environment，2021，757：143981.
4	TAOUFIK N， BOUMYA W， JANANI F Z，et al.Removal of emerging pharmaceutical pollutants：A systematic mapping study revi-ew［J］.Journal of Environmental Chemical Engineering，2020，8（5）：104251.
5	叶林静.ZnO基磁性光催化材料的制备及其降解四环素类抗生素的研究［D］.西安：长安大学，2014.
	YE Linjing.Synthesis of ZnO based magnetic photocatalysts and study on the photocatalytic degradation on tetracyclines［D］.Xi'an：Changan University，2014.
6	SHI Xiaoqiang， WANG Lina， ZUH A A，et al.Photo-Fenton reaction for the degradation of tetracycline hydrochloride using a FeWO₄/BiOCl nanocomposite［J］.Journal of Alloys and Compo- unds，2022，903：163889.
7	MIAO Yu， HEINTZ M B， BELL C H，et al.Profiling microbial community structures and functions in bioremediation strategies for treating 1，4-dioxane-contaminated groundwater［J］.Journal of Ha- zardous Materials，2021，408：124457.
8	GONZÁLEZ-GARCÍA I， RIAÑO B， CUÉLLAR-FRANCA R M，et al.Environmental sustainability performance of a membrane-based technology for livestock wastewater treatment with nutrient recovery［J］.Journal of Environmental Chemical Engineering，2022，10（2）：107246.
9	FAN Xiulei， ZOU Yefeng， GENG Nan，et al.Investigation on the adsorption and desorption behaviors of antibiotics by degradable MPs with or without UV ageing process［J］.Journal of Hazardous Materials，2021，401：123363.
10	潘涛.混凝法以及混凝-吸附组合法对制药废水的处理［J］.海峡药学，2010，22（2）：20-23.
	PAN Tao.Treatment and test of the pharmaceutical wastewater with coagulation，as well as the combination of coagulation and adsorption［J］.Strait Pharmaceutical Journal，2010，22（2）：20-23.
11	YI Qizhen， ZHANG Yu， GAO Yingxin，et al.Anaerobic treatment of antibiotic production wastewater pretreated with enhanced hydrolysis：Simultaneous reduction of COD and ARGs［J］.Water Research，2017，110：211-217.
12	LI Shizhong， LI Xiaoyan， WANG Dianzuo.Membrane（RO-UF） filtration for antibiotic wastewater treatment and recovery of antibiotics［J］.Separation and Purification Technology，2004，34（1/2/3）：109-114.
13	AKBARI M Z， XU Yifeng， LU Zhikun，et al.Review of antibiotics treatment by advance oxidation processes［J］.Environmental Advances，2021，5：100111.
14	YANG Lu， LI Ling， LIU Zhongtao，et al.Degradation of tetracycline by FeNi-LDH/Ti₃C₂ photo-Fenton system in water：From performance to mechanism［J］.Chemosphere，2022，294：133736.
15	陈娜丽，魏东明，孟雨霏，等.非均相光Fenton催化剂的研究现状［J］.应用化工，2021，50（8）：2269-2274，2279.
	CHEN Nali， WEI Dongming， MENG Yufei，et al.Researches status of heterogeneous photo Fenton catalysts［J］.Applied Chemical Industry，2021，50（8）：2269-2274，2279.
16	GU Lingli， SU Qin， JIANG Wu，et al.How do the unique Au/α-Fe₂O₃ interfacial structures determine activity in CO oxidation？［J］.Catalysis Science & Technology，2018，8（22）：5782-5793.
17	ZHANG Xin， JIA Xueyan， LI Manyuan，et al.Surface modification，adsorption behavior，and optical properties of α-Fe₂O₃@SiO₂/Au core-shell ellipsoids［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2021，625：126888.
18	KHAN J， LIN Shanshan， NIZEYIMANA J C，et al.Removal of copper ions from wastewater via adsorption on modified hematite （α-Fe₂O₃） iron oxide coated sand［J］.Journal of Cleaner Production，2021，319：128687.
19	MILAN-SEGOVIA N， WANG Yujue， CANNON F S，et al.Comparison of hydroxyl radical generation for various advanced oxidation combinations as applied to foundries［J］.Ozone：Science & Engineering，2007，29（6）：461-471.
20	XU Yong， SCHOONEN M A A.The absolute energy positions of conduction and valence bands of selected semiconducting minerals［J］.American Mineralogist，2000，85（3/4）：543-556.
21	LIN Zhirong， MA Xiaohong， ZHAO Ling，et al.Kinetics and products of PCB28 degradation through a goethite-catalyzed Fenton-like reaction［J］.Chemosphere，2014，101：15-20.
22	WU Jie， ZHANG Hui， OTURAN N，et al.Application of response surface methodology to the removal of the antibiotic tetracycline by electrochemical process using carbon-felt cathode and DSA （Ti/RuO₂-IrO₂） anode［J］.Chemosphere，2012，87（6）：614- 620.
23	OUYANG Jing， ZHAO Zai， SUIB S L，et al.Degradation of Congo Red dye by a Fe₂O₃@CeO₂-ZrO₂/Palygorskite composite catalyst：Synergetic effects of Fe₂O₃ ［J］.Journal of Colloid and Interface Science，2019，539：135-145.
24	XIANG Hengli， REN Genkuan， YANG Xiushan，et al.A low-cost solvent-free method to synthesize α-Fe₂O₃ nanoparticles with applications to degrade methyl orange in photo-Fenton system［J］.Ecotoxicology and Environmental Safety，2020，200：110744.
25	QIAO Disi， LI Zehao， DUAN Jinyou，et al.Adsorption and photocatalytic degradation mechanism of magnetic graphene oxide/ZnO nanocomposites for tetracycline contaminants［J］.Chemical Engineering Journal，2020，400：125952.
26	LIU Ying， KONG Jijie， YUAN Julong，et al.Enhanced photocatalytic activity over flower-like sphere Ag/Ag₂CO₃/BiVO₄ plasmonic heterojunction photocatalyst for tetracycline degradation［J］.Che- mical Engineering Journal，2018，331：242-254.
27	NASSEH N， HOSSEIN PANAHI A， ESMATI M，et al.Enhanced photocatalytic degradation of tetracycline from aqueous solution by a novel magnetically separable FeNi₃/SiO₂/ZnO nano-composite under simulated sunlight：Efficiency，stability，and kinetic studies［J］.Journal of Molecular Liquids，2020，301：112434.
28	GAO Bo， SAFAEI Z， BABU I，et al.Modification of ZnIn₂S₄ by anthraquinone-2-sulfonate doped polypyrrole as acceptor-donor system for enhanced photocatalytic degradation of tetracycline［J］.Journal of Photochemistry and Photobiology A：Chemistry，2017，348：150-160.
29	MA Yuhan， LI Mingyu， JIANG Jingjing，et al. In-situ prepared MIL-53（Fe）/BiOI photocatalyst for efficient degradation of tetracycline under visible-light driven photo-Fenton system：Investigation of performance and mechanism［J］.Journal of Alloys and Compounds，2021，870：159524.
30	WU Qiangshun， YANG Hanpei， KANG Li，et al.Fe-based metal-organic frameworks as Fenton-like catalysts for highly efficient degradation of tetracycline hydrochloride over a wide pH range：Acceleration of Fe（Ⅱ）/Fe（Ⅲ） cycle under visible light irradiation［J］.Applied Catalysis B：Environmental，2020，263：118282.
31	LIU Fang， YAO Hong， SUN Shaobin，et al.Photo-Fenton activation mechanism and antifouling performance of an FeOCl-coated ceramic membrane［J］.Chemical Engineering Journal，2020，402：125477.
32	ZHENG Mengting， XING Chao， ZHANG Weiping，et al.Hydrogenated hematite nanoplates for enhanced photocatalytic and photo-
	Fenton oxidation of organic compounds［J］.Inorganic Chemistry Communications，2020，119：108040.
33	LI Jialong， MENG Fanming， WU Hao，et al.Construction of Ag：ZnIn₂S₄/Bi₂S₃ Z-scheme heterojunctions for boosting interfacial charge separation and photocatalytic degradation of TC［J］.Applied Surface Science，2022，605：154763.
34	LIU Lei， HAN Chunjiang， DING Guofang，et al.Oxygen vacancies-enriched Cu/Co bimetallic oxides catalysts for high-efficiency peroxymonosulfate activation to degrade TC：Insight into the increase of Cu⁺ triggered by Co doping［J］.Chemical Engineering Journal，2022，450：138302.

催化剂	反应条件	TC处理量/mL	反应时间	降解率/%	速率常数/ min^-1
磁性氧化石墨烯/氧化锌纳米复合材料^［25］	TC质量浓度为50 mg/L，光照强度为1 kW/m²，催化剂质量浓度为1 g/L	50	吸附时间为40 h，光反应时间为100 min	74.0	14.0×10^-3
花球状Ag/Ag₂CO₃/BiVO₄^［26］	TC质量浓度为20 mg/L，催化剂质量浓度为 0.4 g/L，500 W氙灯	50	吸附时间为60 min，光反应时间为150 min	94.9	18.6×10^-3
FeNi₃/SiO₂/ZnO^［27］	TC质量浓度为10 mg/L，催化剂质量浓度为 0.02 g/L，500 W氙灯，pH为9	50	吸附时间为30 min，光反应时间为200 min	100.0	25.0×10^-3
ZnIn₂S₄^［28］	TC质量浓度为10 mg/L，催化剂质量浓度为 0.3 g/L，光照强度为380 kW/m²	100	吸附时间为30 min，光反应时间为180 min	98.0	—
MIL-53（Fe）/BiOI^［29］	TC质量浓度为25 mg/L，催化剂质量浓度为 0.5 g/L，300 W氙灯	50	吸附时间为30 min，光反应时间为14 min	86.2	90.6×10^-3
Fe-MOF^［30］	TC质量浓度为50 mg/L，催化剂质量浓度为 0.1g/L，300 W氙灯，pH为4.1	200	吸附时间为30 min，光反应时间为20 min	82.5	70.0×10^-3
立方体形α-Fe₂O₃（本研究）	TC质量浓度为20 mg/L，催化剂质量浓度为 0.5 g/L，405 nm-45 W LED，pH为5	100	吸附时间为30 min，光反应时间为30 min	80.0	67.5×10^-3

[1]	成小强, 马俊, 冯彬, 白立光, 赵晓东. 固定床过氧化氢生产工艺后处理工序的应用探讨[J]. 无机盐工业, 2025, 57(2): 98-104.
[2]	刘光明. C₃N₅/NH₂-MIL-125（Ti）改性混凝土砂浆光催化和力学性能研究[J]. 无机盐工业, 2025, 57(1): 120-128.
[3]	张飞刚, 刘中利. CuO/g-C₃N₄复合材料在有机染料降解和超级电容器中的应用研究[J]. 无机盐工业, 2025, 57(1): 129-136.
[4]	孙延龙, 袁广胜, 王红军. 基于钯修饰的介孔TiO₂纳米棒高效光降解四环素的研究[J]. 无机盐工业, 2024, 56(9): 147-153.
[5]	刘敏, 黄秀, 张理元. S型异质结光催化剂的研究进展[J]. 无机盐工业, 2024, 56(7): 18-27.
[6]	李江朋, 张慧斌. 三维多孔LaFeO₃/CeO₂/SrTiO₃光芬顿和光催化协同脱色亚甲基蓝[J]. 无机盐工业, 2024, 56(5): 141-148.
[7]	姚健康, 胡硕真, 钮东方, 吴建平, 张新胜. 电化学法处理香料工业氯化钠有机废盐的研究[J]. 无机盐工业, 2024, 56(3): 105-115.
[8]	黄佳楠, 陆啸宇, 王觅堂. 钡镧共掺杂对TaON降解亚甲基蓝染料的影响[J]. 无机盐工业, 2024, 56(2): 146-151.
[9]	左广玲, 王明辉, 彭云颖, 杜佳, 叶红勇. 蜂巢状LaVO₄/Bi₂O₃异质结光催化降解盐酸四环素的研究[J]. 无机盐工业, 2024, 56(11): 158-164.
[10]	张利洁, 李德刚, 韩文渊, 徐会君, 张维民, 郁宸. 磷掺杂碳量子点的制备及活化过一硫酸盐降解亚甲基蓝[J]. 无机盐工业, 2024, 56(1): 126-133.
[11]	庞飞, 许颖睿, 柴春玲, 申敬敬, 白立光, 赵晓东. 蒽醌法过氧化氢生产工艺中废弃活性氧化铝的回收利用研究概况[J]. 无机盐工业, 2023, 55(6): 1-7.
[12]	兰蓥华, 陈艳梅, 马瑞霄, 张燕辉. 铈钛氧化物-凹凸棒土的制备及其光催化性能[J]. 无机盐工业, 2023, 55(4): 133-140.
[13]	马炳香,申云霞,李娜,李敏,韦尧意,赵宇. 硫酸根对聚合氮化碳光催化活性的影响[J]. 无机盐工业, 2022, 54(9): 150-157.
[14]	仝海娟,李思琦,范方方,左卫元,史兵方. 氯氧化铋简便合成及其光催化降解对硝基苯酚性能[J]. 无机盐工业, 2022, 54(9): 157-162.
[15]	汲畅,王国胜. Ag₃PO₄/g-C₃N₄异质结催化剂可见光降解黄连素[J]. 无机盐工业, 2022, 54(4): 175-180.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

立方体形α-Fe₂O₃光催化剂的合成及其可见光芬顿降解抗生素

Synthesis of cubic α-Fe₂O₃ catalyst and its photo-Fenton degradation performance of antibiotic under visible light

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 34

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
