废旧动力电池正极材料再生工艺研究进展

doi:10.19964/j.issn.1006-4990.2024-0060

无机盐工业 ›› 2024, Vol. 56 ›› Issue (12): 79-87.doi: 10.19964/j.issn.1006-4990.2024-0060

废旧动力电池正极材料再生工艺研究进展

葛建华¹^,²^,³(), 谢敏燕¹, 欧阳全胜¹^,²^,³(), 邵姣婧³^,⁴()

1.贵州轻工职业技术学院先进电池与材料工程研究中心，贵州贵阳 561113
2.废旧动力电池梯次利用及资源化省级协同创新中心，贵州贵阳 561113
3.贵州省普通高等学校石墨烯材料工程研究中心，贵州贵阳 561113
4.贵州大学材料与冶金学院，贵州贵阳 550025

收稿日期:2024-01-29 出版日期:2024-12-10 发布日期:2024-04-02
通讯作者: 欧阳全胜（1968— ），男，教授，高级工程师，主要研究方向为储能材料与器件；E-mail：qsouyang@163.com。
邵娇婧（1988— ），女，博士，教授，主要研究方向为锂电池用关键材料设计制备及应用研究；E-mail： shaojiao_jing@163.com。
作者简介:葛建华（1991— ），男，博士，研究方向为锂离子电池的制备及回收工艺；E-mail：gejianhua15@mails.ucas.ac.cn。
基金资助:
贵州省科技计划项目(黔科合支撑［2017］2024);贵州省先进电化学储能器件及关键材料科技创新人才团队建设项目（黔科合平台人才-CXTD［2023］016）

Advances in regeneration processes of cathode materials for spent power batteries

GE Jianhua¹^,²^,³(), XIE Minyan¹, OUYANG Quansheng¹^,²^,³(), SHAO Jiaojing³^,⁴()

1.Advanced Batteries and Materials Engineering Research Center，Guizhou Light Industry Technical College，Guiyang 561113，China
2.Provincial Collaborative Innovation Center of Used Power Batteries Recycling，Guiyang 561113，China
3.Graphene Materials Engineering Research Center of Guizhou Colleges and Universities，Guiyang 561113，China
4.School of Materials and Metallurgy，Guizhou University，Guiyang 550025，China

Received:2024-01-29 Published:2024-12-10 Online:2024-04-02

摘要/Abstract

摘要：

近十年来新能源汽车快速发展，根据动力电池的使用寿命估算，将有一大批动力电池达到报废标准。对废旧电池回收再生既能减少环境污染，又可以降低电池原料成本。常见的回收再生工艺包括湿法回收、火法回收、直接再生等。湿法回收率高、操作温度低，是国内普遍采用的回收方法；火法回收可以省去预处理工序，但是存在一定的资源浪费且能耗较高。近年来，直接再生技术迅速发展，该技术可以在不破坏正极材料原结构的情况下进行修复，是很有前景的回收再生技术。然而，要进一步提高资源回收率、降低回收成本、减少环境污染，上述回收方法都需要进一步完善。总结了动力锂离子电池正极材料回收再生的工艺和近年来的新技术进展，分析了存在的问题，展望了未来的发展趋势。

关键词: 废旧动力电池, 正极材料, 湿法回收, 火法回收, 直接再生

Abstract:

In the past decade，electric vehicles have seen significant development.Based on the life assessment of power batteries，there will be numerous end-of-life batteries.On the one hand，the regeneration of spent batteries can avoid environmental pollution，and on the other hand，it can reduce the cost of raw materials.Common recycling processes include hydrometallurgy，pyrometallurgy，direct regeneration，and so on.Hydrometallurgy has a high recovery rate and low operating temperature，which is widely used in China.Pyrometallurgy can eliminate the pretreatment process，but there is a certain waste of resources and high energy consumption.In recent years，direct regeneration has seen great progress，which can be applied without destroying the original structure of the cathode material，so it is a promising recycling method.However，to further increase resource recovery rates，reduce costs and pollution，the above methods need to be further improved.The advances in regeneration of cathode materials of spent power batteries in recent years were summarized，the challenges were analyzed，and the development trends were proposed.

Key words: spent power battery, cathode materials, hydrometallurgical recycling, pyrometallurgical recycling, direct regeneration

中图分类号:

TQ131.11

葛建华, 谢敏燕, 欧阳全胜, 邵姣婧. 废旧动力电池正极材料再生工艺研究进展[J]. 无机盐工业, 2024, 56(12): 79-87.

GE Jianhua, XIE Minyan, OUYANG Quansheng, SHAO Jiaojing. Advances in regeneration processes of cathode materials for spent power batteries[J]. Inorganic Chemicals Industry, 2024, 56(12): 79-87.

图/表 4

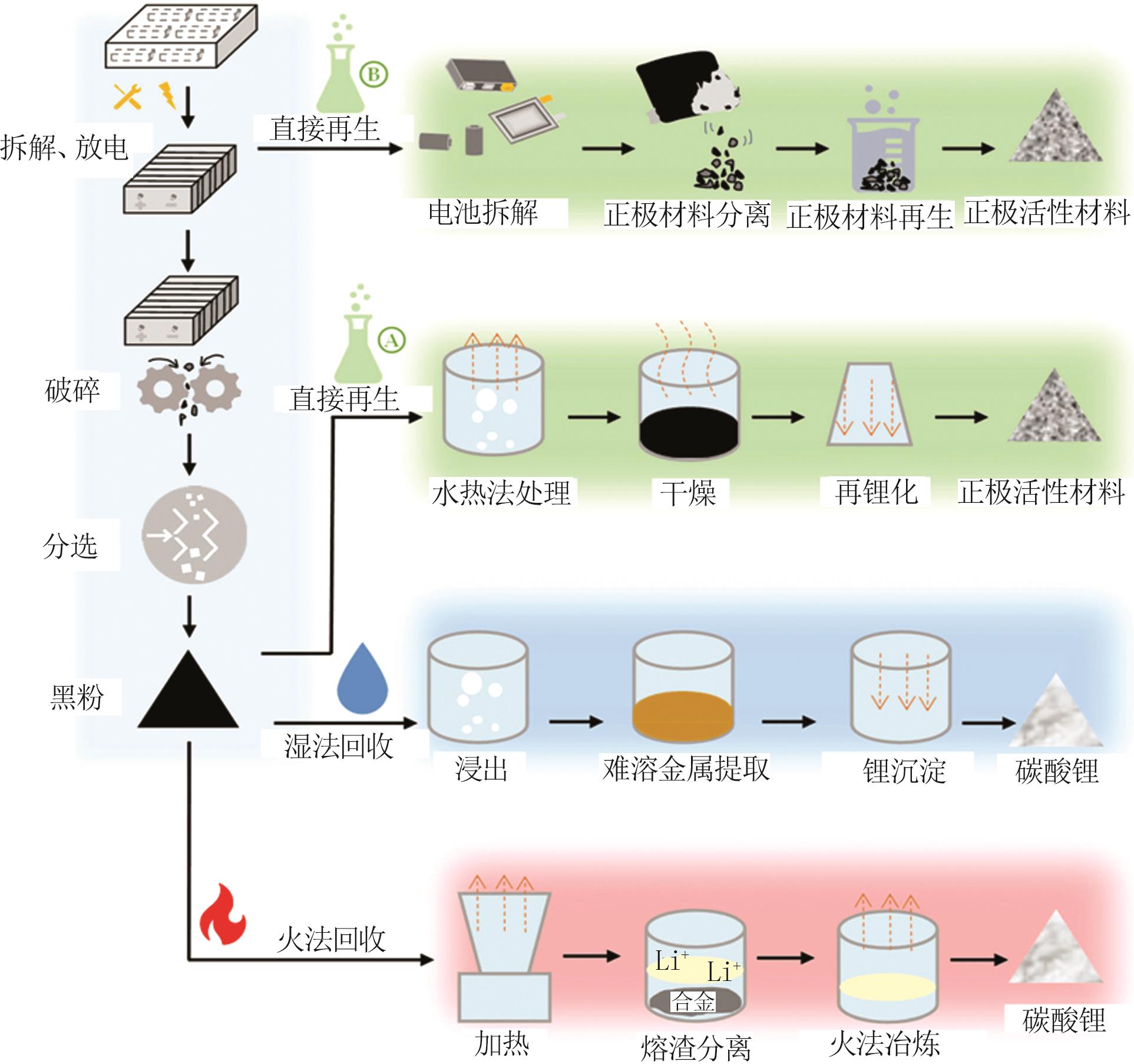

图1

表1

浸出体系对比

材料	试剂	实验条件	浸出率
废旧NCM111粉末^［14］	硫酸、过氧化氢	温度为40 ℃，搅拌速率为400 r/min，浸出时间为1 h	Li、Ni、Co、Mn均达99.70%
废旧三元正极粉末^［15］	磷酸、葡萄糖	磷酸浓度为4 mol/L，葡萄糖浓度为0.5 mol/L，固液比（质量体积比，g/L）为20，反应温度为80 ℃，反应时间为60 min	Li为97.30%，Ni为96.54%，Co为96.59%，Mn为95.31%
混合废旧正极粉末^［16］	氨水、碳酸铵、亚硫酸铵	亚硫酸铵浓度为3.56 mol/L，氨水浓度为0.61 mol/L，碳酸铵浓度为0.92 mol/L，温度为80 ℃，浸出时间为5 h，料液比（质量体积比，g/L）为10，搅拌速率为800 r/min	Co为84.56%，Li为90.31%，Ni为64.13%，Mn为4.53%，Al为1.72%
废旧LiCoO₂^［17］	海藻酸、抗坏血酸、过氧化氢	过氧化氢体积为2 mL，LiCoO₂与海藻酸的质量比为1∶10，搅拌速率为500 r/min，研磨时间为4 h	Li为97.58%，Co为98.59%
废旧NCM111粉末^［19］	草酸、磷酸、硫酸	先用0.5~2 mol/L草酸浸2~4 h，然后用0.5~2 mol/L磷酸浸3~5 h，最后用3~6 mol/L硫酸浸1~3 h。	Li约为100.00%，Ni为99.50%，Co为98.20%，Mn约为100.00%
废旧三元正极粉末^［23］	盐酸、钛网、铜板	电压为-0.4 V，盐酸浓度为2 mol/L，搅拌速率为800 r/min，温度为90 ℃、浸出时间为30 min	Li为99.90%，Co为99.90%
废旧NCM523粉末^［24］	乙酸、抗坏血酸	乙酸浓度为1 mol/L，抗坏血酸浓度为0.1 mol/L，工作电压为4 V，反应温度为25 ℃，反应时间为70 min	Ni、Co、Mn、Li均可达99.80%~99.90%
废旧LiCoO₂^［25］	柠檬酸、抗坏血酸	固液比（质量体积比，g/L）为2，n（柠檬酸）/n（抗坏血酸）=5，反应时间为6 h	Li为94.00%，Co为91.00%
废旧LiCoO₂^［25］	柠檬酸、抗坏血酸	固液比（质量体积比，g/L）为2，n（柠檬酸）/n（抗坏血酸）=5，微波功率为180 W，反应时间为25 min	Li为87.00%，Co为85.00%
黑粉（主要成分为锰和锂）^［26］	蜜糖、青霉菌	浸出时间为0~10 d，温度为40 ℃，搅拌速率为140 r/min	Mn约为98.00%

表1

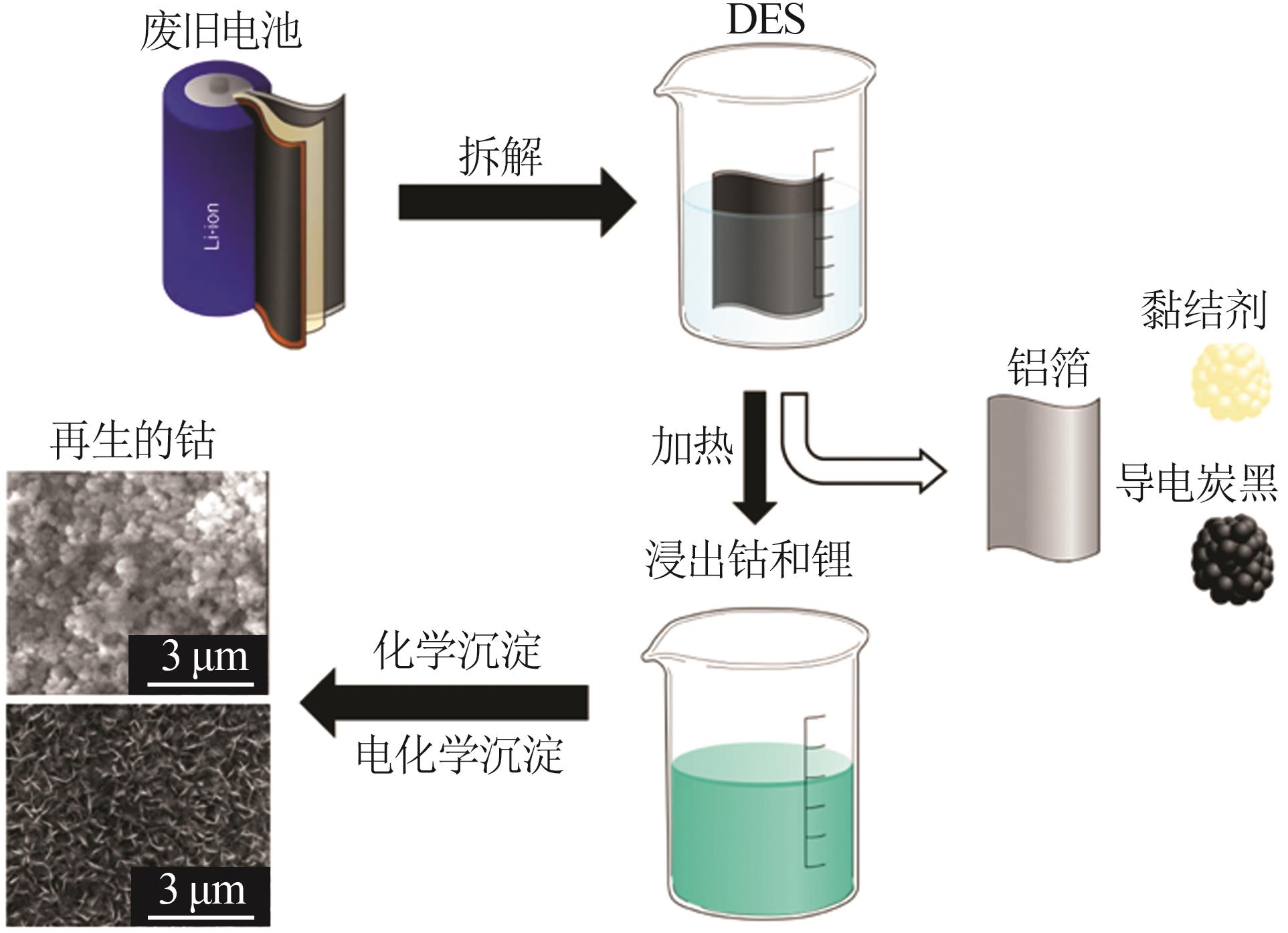

图2

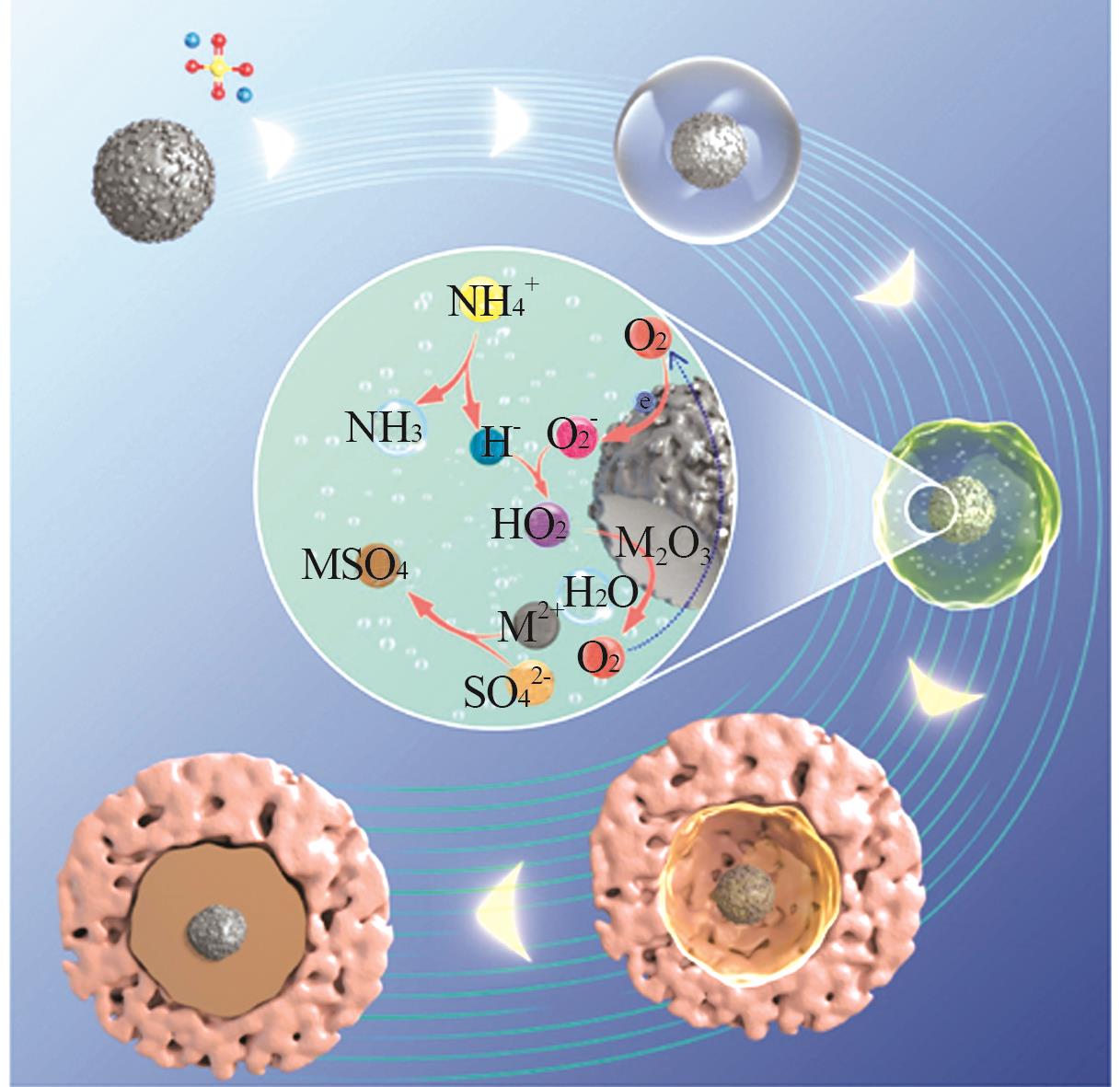

图3

参考文献 47

[1]	张辛欣.产销量连续7年世界第一我国新能源汽车发展驶入“快车道”［EB/OL］.［2002-6-14］..
[2]	SUN Shiqiang， JIN Chenxi， HE Wenzhi，et al.Management status of waste lithium-ion batteries in China and a complete closed-circuit recycling process［J］.Science of the Total Environment，2021，776：145913.
[3]	LAI Xin， HUANG Yunfeng， GU Huanghui，et al.Turning waste into wealth：A systematic review on echelon utilization and material recycling of retired lithium-ion batteries［J］.Energy Storage Materials，2021，40：96-123.
[4]	荆乾坤.典型锂离子电池正极材料的湿法回收与再生基础研究［D］.北京：北京科技大学，2021.
	JING Qiankun.Basic research on wet recovery and regeneration of typical cathode materials for lithium ion batteries［D］.Beijing：University of Science and Technology Beijing，2021.
[5]	于惠，王榆彬，廖折军，等.废旧三元锂离子动力电池循环再生利用工艺概述［J］.无机盐工业，2023，55（7）：32-37.
	YU Hui， WANG Yubin， LIAO Zhejun，et al.Overview of recycling and utilization process of waste ternary lithium-ion power batteries［J］.Inorganic Chemicals Industry，2023，55（7）：32-37.
[6]	张笑天，徐璐，黄斌，等.废旧磷酸铁锂电池回收利用研究与产业化现状［J］.矿产综合利用，2023（4）：95-102，113.
	ZHANG Xiaotian， XU Lu， HUANG Bin，et al.Research and industrialization status of recycling of waste lithium iron phosphate batteries［J］.Multipurpose Utilization of Mineral Resources，2023（4）：95-102，113.
[7]	KIM H I， SOHN J S， KIM S K，et al.Development of technology for recycling large-capacity lithium-ion batteries for EV，ESS［M］//The Minerals，Metals & Materials Series.Cham：Springer International Publishing，2022：173-180.
[8]	WU Shubiao， KADEN N， DRÖDER K.A systematic review on lithium-ion battery disassembly processes for efficient recycling［J］.Batteries，2023，9（6）：297.
[9]	CHU Mengling， CHEN Weida.Human-robot collaboration disassembly planning for end-of-life power batteries［J］.Journal of Manufacturing Systems，2023，69：271-291.
[10]	ZHANG Hengwei， ZHANG Yisheng， WANG Zhigang，et al.A novel knowledge-driven flexible human-robot hybrid disassembly line and its key technologies for electric vehicle batteries［J］.Journal of Manufacturing Systems，2023，68：338-353.
[11]	YU Dawei， HUANG Zhu， MAKUZA B，et al.Pretreatment options for the recycling of spent lithium-ion batteries：A comprehensive review［J］.Minerals Engineering，2021，173：107218.
[12]	DOBÓ Z， DINH T， KULCSÁR T.A review on recycling of spent lithium-ion batteries［J］.Energy Reports，2023，9：6362-6395.
[13]	李丽，来小康，慈松，等.动力电池梯次利用与回收技术［M］.北京：科学出版社，2020：163-375.
[14]	HE Lipo， SUN Shuying， SONG Xingfu，et al.Leaching process for recovering valuable metals from the LiNi_1/3Co_1/3Mn_1/3O₂ cathode of lithium-ion batteries［J］.Waste Management，2017，64：171- 181.
[15]	徐子贤，潘波，何玲，等.废旧三元锂电池正极材料的还原酸浸回收与再生［J］.有色金属工程，2023，13（9）：64-70.
	XU Zixian， PAN Bo， HE Ling，et al.Recovery and regeneration of spent ternary lithium battery cathode materials by reducing acid leaching［J］.Nonferrous Metals Engineering，2023，13（9）：64-70.
[16]	LIU Xiaofen， HUANG Kui， XIONG Hao，et al.Ammoniacal leaching process for the selective recovery of value metals from waste lithium-ion batteries［J］.Environmental Technology，2023，44（2）：211-225.
[17]	CAI Li， LIN Jiao， FAN Ersha，et al.Eco-friendly organic acid-assisted mechanochemical process for metal extraction from spent lithium-ion batteries［J］.ACS Sustainable Chemistry & Engineering，2022，10（32）：10649-10657.
[18]	SU Fanyun， ZHOU Xiangyang， LIU Xiaojian，et al.Efficient recovery of valuable metals from spent Lithium-ion batteries by pyrite method with hydrometallurgy process［J］.Chemical Engineering Journal，2023，455：140914.
[19]	TAO Hongbiao， YANG Yue， XU Shengming，et al.A lattice defect-inspired leaching strategy toward simultaneous recovery and separation of value metals from spent cathode materials［J］.Waste Management，2021，135：40-46.
[20]	TRAN M K， RODRIGUES M T F， KATO K，et al.Deep eutectic solvents for cathode recycling of Li-ion batteries［J］.Nature Energy，2019，4：339-345.
[21]	何涛.基于低共熔溶剂浸出的废旧三元锂离子电池正极材料的回收与再利用研究［D］.杭州：浙江理工大学，2023.
	HE Tao.Study on recovery and reuse of waste ternary lithium ion battery cathode materials based on deep eutectic solvents leaching［D］.Hangzhou：Zhejiang Sci-Tech University，2023.
[22]	WANG Jingxiu， Yanqiu LYU， ZENG Rong，et al.Green recycling of spent Li-ion battery cathodes via deep-eutectic solvents［J］.Energy & Environmental Science，2024，17（3）：867-884.
[23]	何婷，孔娇，崔景植，等.退役锂离子电池电化学还原浸出及热力学研究［J］.无机盐工业，2022，54（12）：34-43.
	HE Ting， KONG Jiao， CUI Jingzhi，et al.Study on leaching and thermodynamic of spent lithium-ion batteries with electrochemical reduction［J］.Inorganic Chemicals Industry，2022，54（12）：34-43.
[24]	YANG Kai， ZHU Chengping， LI Jie，et al.Electric field-assisted leaching of valuable metals from spent lithium-ion batteries in a mixture of acetic acid and ascorbic acid［J］.Hydrometallurgy，2023，221：106152.
[25]	PATIL D， CHIKKAMATH S， KENY S，et al.Rapid dissolution and recovery of Li and Co from spent LiCoO₂ using mild organic acids under microwave irradiation［J］.Journal of Environmental Management，2020，256：109935.
[26]	NASERI T， MOUSAVI S M， LIESE A，et al.Bioleaching of valuable metals from spent LIBs followed by selective recovery of manganese using the precipitation method：Metabolite maximization and process optimization［J］.Journal of Environmental Management，2023，343：118197.
[27]	YANG Yingnan， YANG Yingjie， HE Chunlin，et al.Solvent extraction and separation of cobalt from leachate of spent lithium-ion battery cathodes with N263 in nitrite media［J］.International Journal of Minerals，Metallurgy and Materials，2023，30（5）：897-907.
[28]	冯天意，崔鹏媛，林艳，等.废旧锂电池正极材料浸出液中锰、钴的萃取分离［J］.环境工程学报，2023，17（10）：3367-3373.
	FENG Tianyi， CUI Pengyuan， LIN Yan，et al.Extraction and separation of manganese and cobalt from the leaching solution of cathode materials of waste lithium batteries［J］.Chinese Journal of Environmental Engineering，2023，17（10）：3367-3373.
[29]	WEN Jiangxian， LEE M S.Recovery of nickel and cobalt metal powders from the leaching solution of spent lithium-ion battery by solvent extraction and chemical reduction［J］.Mineral Processing and Extractive Metallurgy Review，2024，45（5）：415-425.
[30]	NGUYEN T T H， LEE M S.Separation of base metals from reduction smelt-alloy of spent lithium-ion batteries by ferric sulfate leaching，cementation，solvent extraction and oxidative precipitation［J］.Hydrometallurgy，2023，215：105969.
[31]	YU Lu， BAI Yaocai， ESSEHLI R，et al.Efficient separation and coprecipitation for simplified cathode recycling［J］.Energy Storage Materials，2023，63：103025.
[32]	彭腾，冉雪玲，杨宁，等.采用柠檬酸浸出—电沉积法回收废锂电池中的钴［J］.湿法冶金，2021，40（3）：196-201.
	PENG Teng， RAN Xueling， YANG Ning，et al.Recovery of cobalt from waste lithium batteries by citric acid leaching-electrodeposition process［J］.Hydrometallurgy of China，2021，40（3）：196-201.
[33]	GAO Shengli， QIN Zixuan， WANG Bofei，et al.Lithium recovery from the spent lithium-ion batteries by commercial acid-resistant nanofiltration membranes：A comparative study［J］.Desalination，2024，572：117142.
[34]	ZHAO Zaowen， ZHANG Bao， ZOU Jingtian，et al.Regeneration of high-capacity Ni-rich layered cathode material from spent lithium-ion batteries［J］.Journal of Energy Storage，2022，45：103512.
[35]	CHEN Xiaoqing， YANG Chenfei， YANG Yubo，et al.Co-precipitation preparation of Ni-Co-Mn ternary cathode materials by using the sources extracting directly from spent lithium-ion batteries［J］.Journal of Alloys and Compounds，2022，909：164691.
[36]	QU Guorui， LI Bo， WEI Yonggang.A novel approach for the recovery and cyclic utilization of valuable metals by co-smelting spent lithium-ion batteries with copper slag［J］.Chemical Engineering Journal，2023，451：138897.
[37]	LIU Xiaojian， MA Yayun， ZHOU Xiangyang，et al.Reduction mechanism of bamboo powder pyrolysis in selective lithium extraction from spent lithium-ion batteries［J］.Journal of Environmental Chemical Engineering，2023，11（3）：110172.
[38]	HE Shichao， ZHOU Ao， JIANG Tao，et al.Recovery of LiNi_0.5Mn_0.3Co_0.2O₂ cathode material from spent lithium-ion batteries with oxygen evolution reduction in ammonium sulfate low-temperature molten salt［J］.Journal of Cleaner Production，2023，422：138511.
[39]	唐迪，王俊雄，陈稳，等.退役锂离子电池正极材料直接回收的研究现状和展望［J］.无机盐工业，2023，55（1）：15-25.
	TANG Di， WANG Junxiong， CHEN Wen，et al.Research status and prospect on direct regeneration of cathode materials from retired lithium-ion batteries［J］.Inorganic Chemicals Industry，2023，55（1）：15-25.
[40]	TANG Di， JI Guanjun， WANG Junxiong，et al.A multifunctional amino acid enables direct recycling of spent LiFePO₄ cathode material［J］.Advanced Materials，2024，36（5）：e2309722.
[41]	YINGNAKORN T， HARTLEY J， TERREBLANCHE J S，et al.Direct re-lithiation strategy for spent lithium iron phosphate battery in Li-based eutectic using organic reducing agents［J］.RSC Sustainability，2023，1（9）：2341-2349.
[42]	JI Guanjun， WANG Junxiong， LIANG Zheng，et al.Direct regeneration of degraded lithium-ion battery cathodes with a multifunctional organic lithium salt［J］.Nature Communications，2023，14（1）：584.
[43]	WANG Tao， LUO Huimin， BAI Yaocai，et al.Direct recycling of spent nickel-rich cathodes in reciprocal ternary molten salts［J］.Journal of Power Sources，2024，593：233798.
[44]	WANG Junxiong， JIA Kai， MA Jun，et al.Sustainable upcycling of spent LiCoO₂ to an ultra-stable battery cathode at high voltage［J］.Nature Sustainability，2023，6：797-805.
[45]	MA Jun， WANG Junxiong， JIA Kai，et al.Subtractive transformation of cathode materials in spent Li-ion batteries to a low-cobalt 5 V-class cathode material［J］.Nature Communications，2024，15（1）：1046.
[46]	XU Panpan， TAN D H S， JIAO Binglei，et al.A materials perspective on direct recycling of lithium-ion batteries：Principles，challenges and opportunities［J］.Advanced Functional Materials，2023，33（14）：2213168.
[47]	MU Xulin， HUANG Kai， ZHU Genxiang，et al.Advanced characterization guiding rational design of regeneration protocol for spent-LiCoO₂ ［J］.Nano Energy，2023，112：108465.
