退役三元动力锂电池全元素循环再利用工艺研究

doi:10.19964/j.issn.1006-4990.2022-0704

摘要/Abstract

摘要：

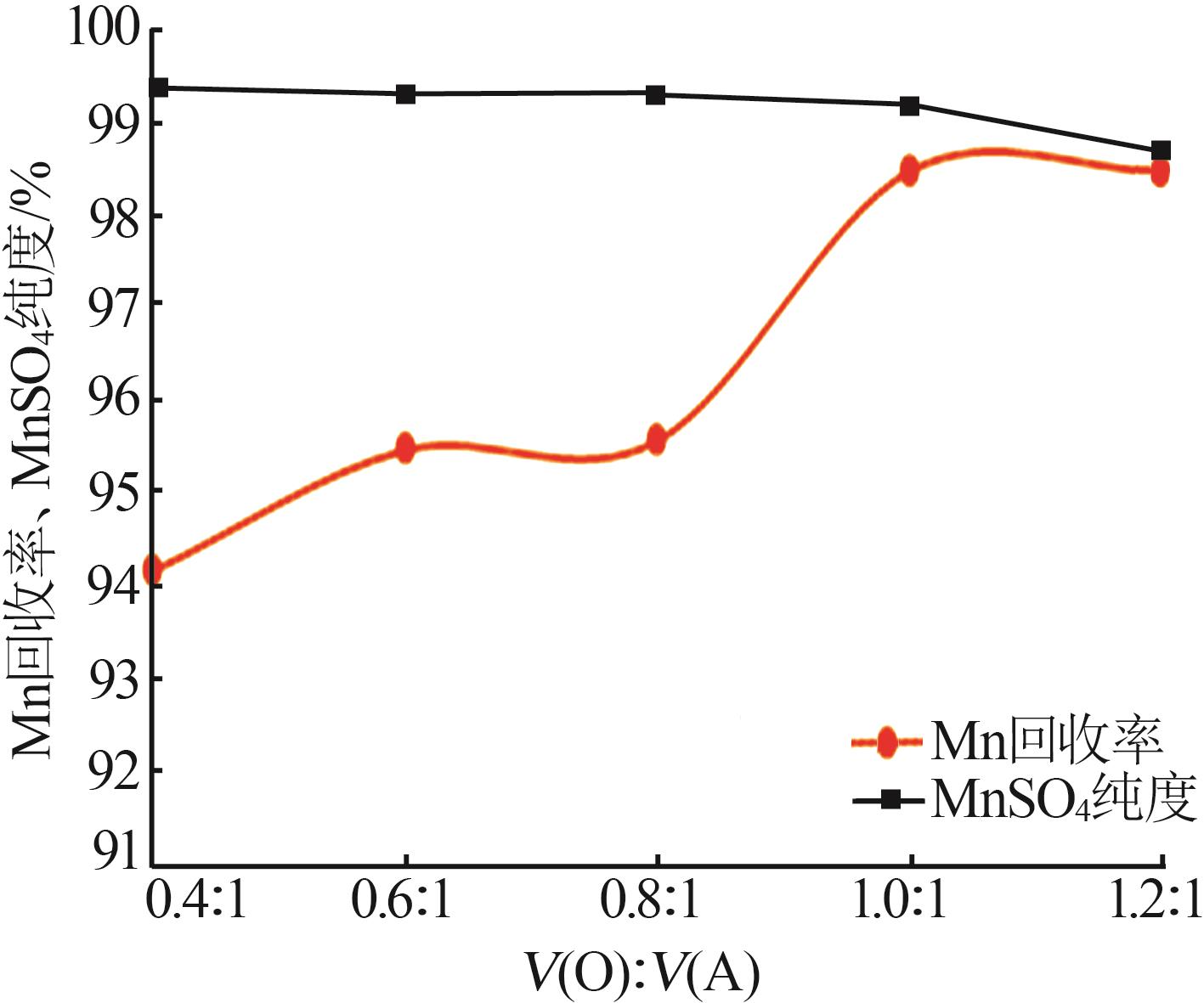

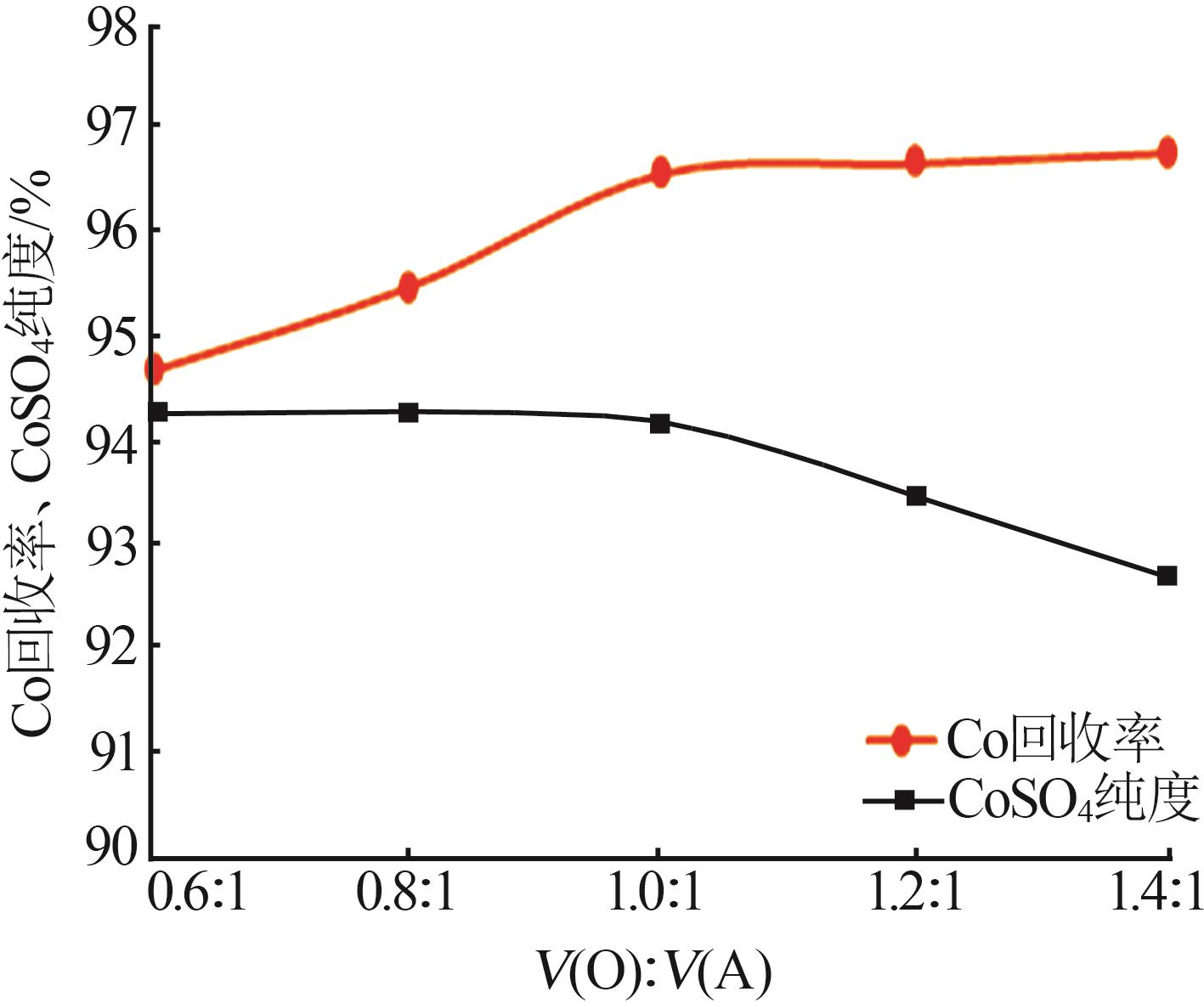

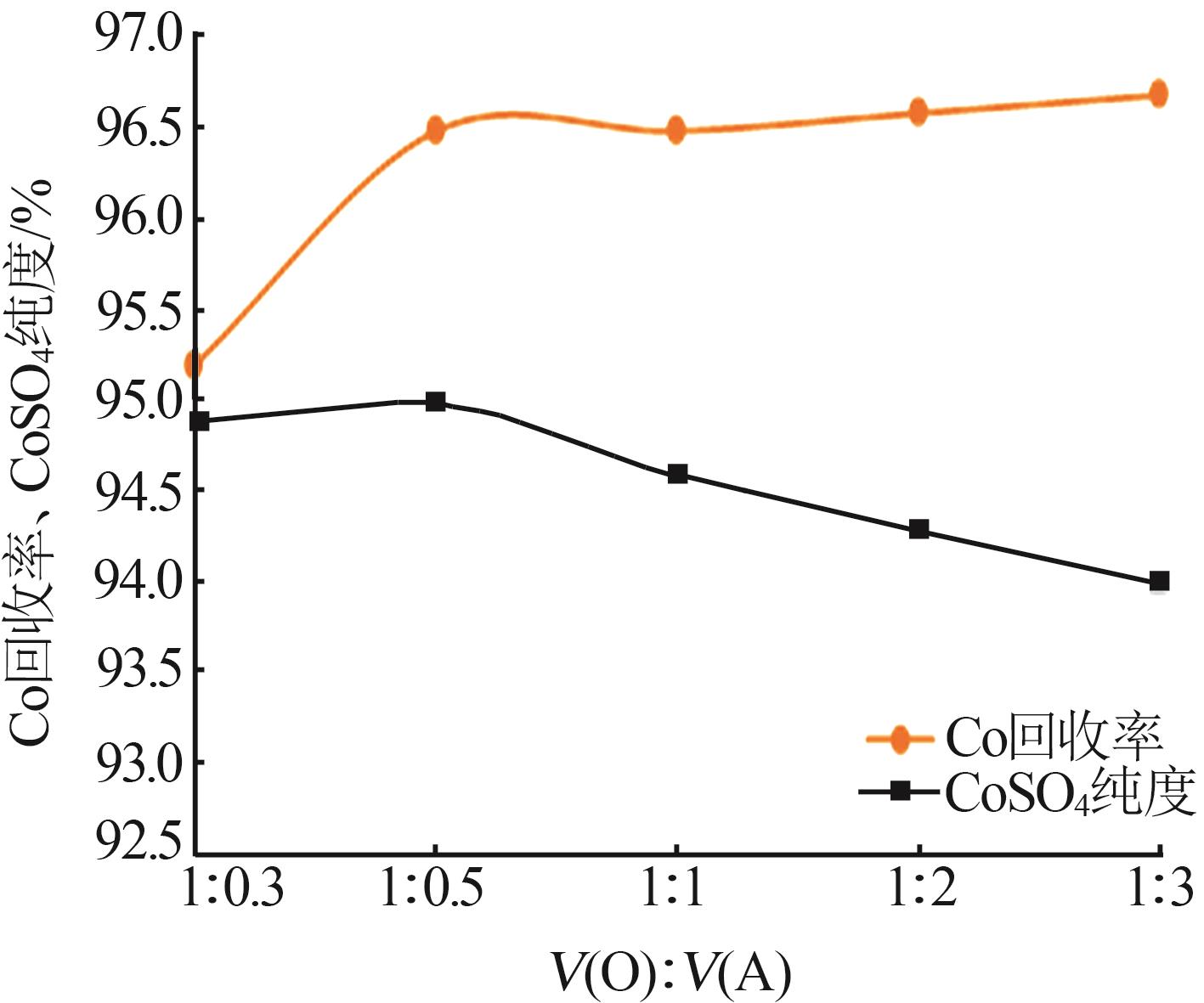

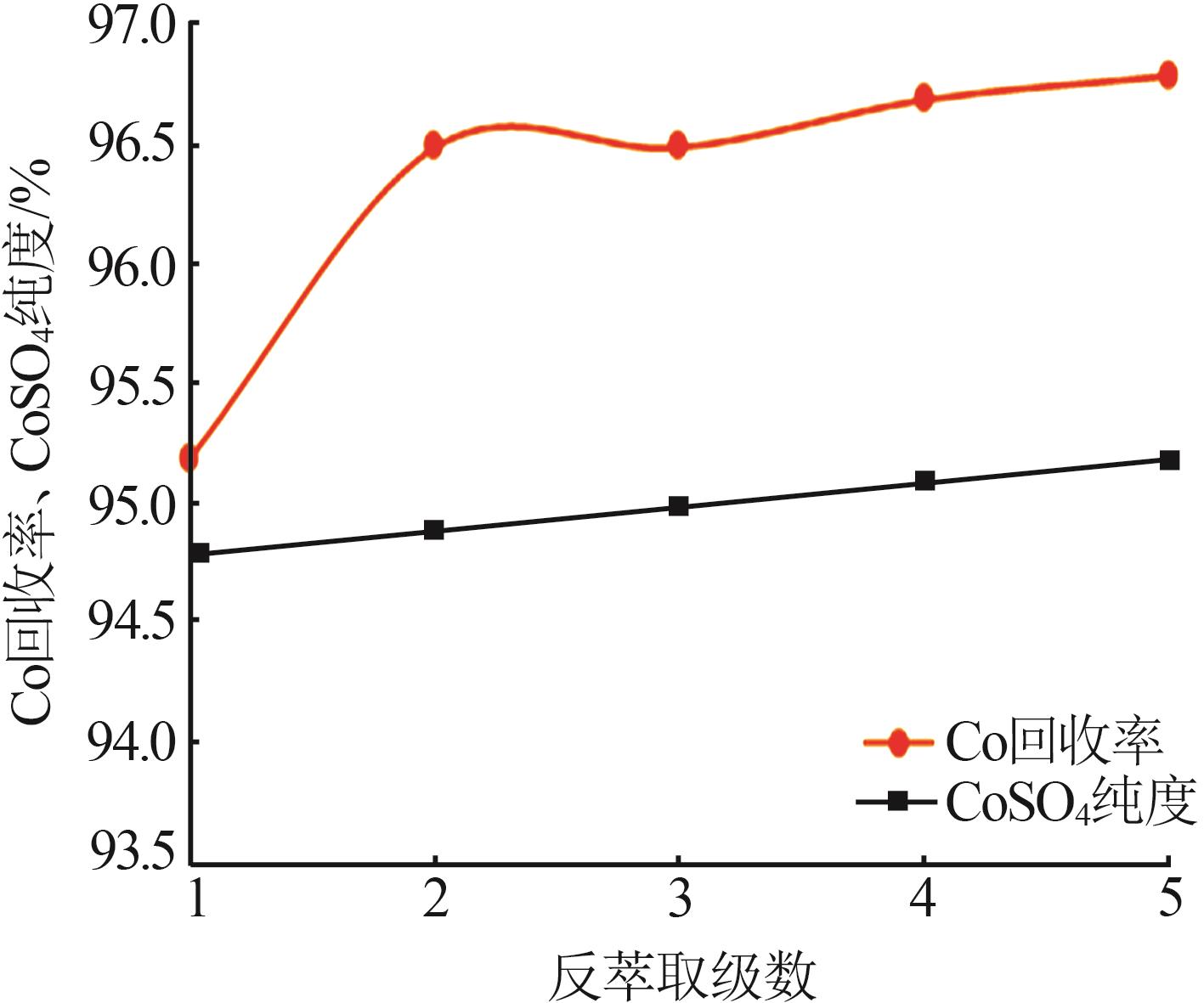

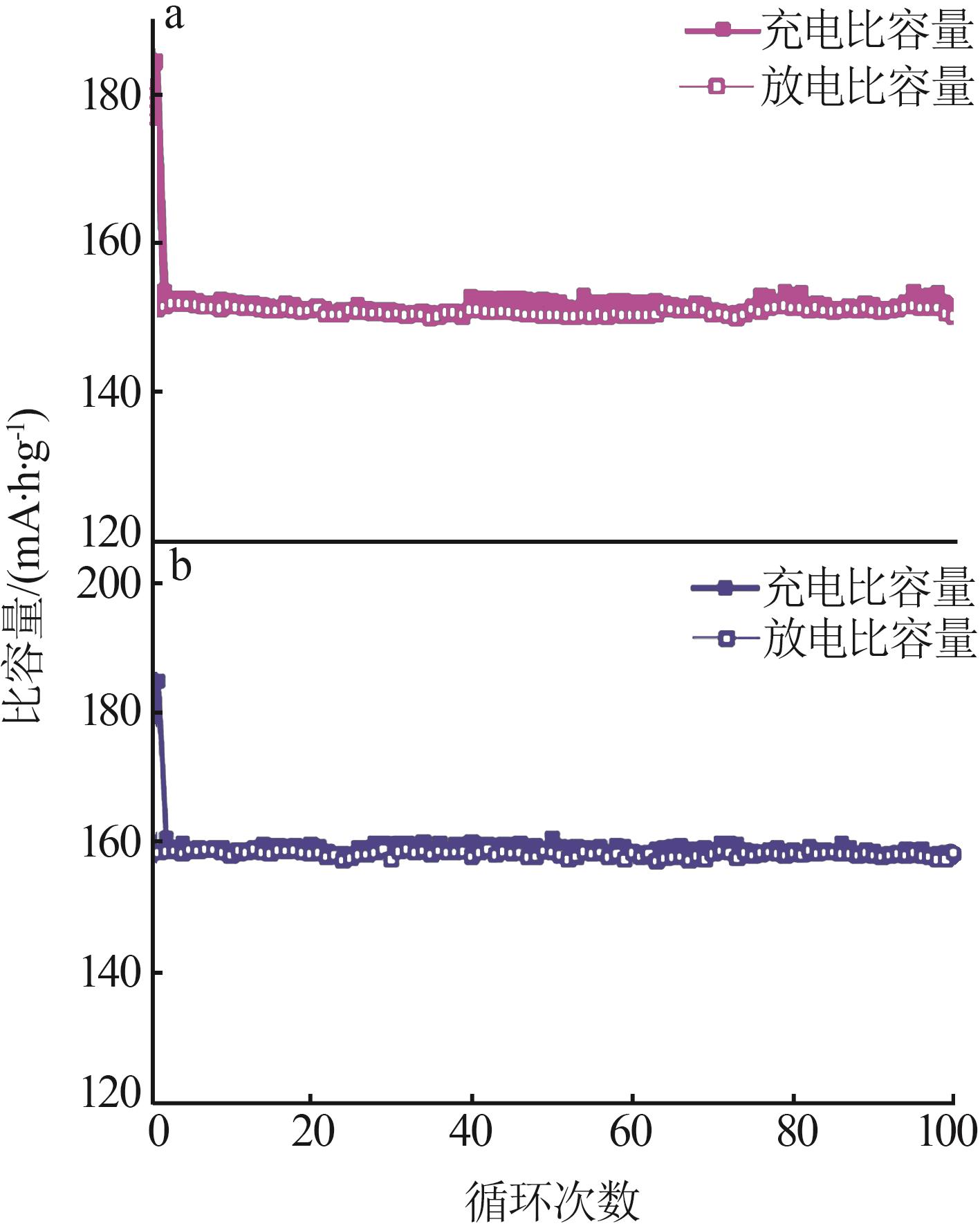

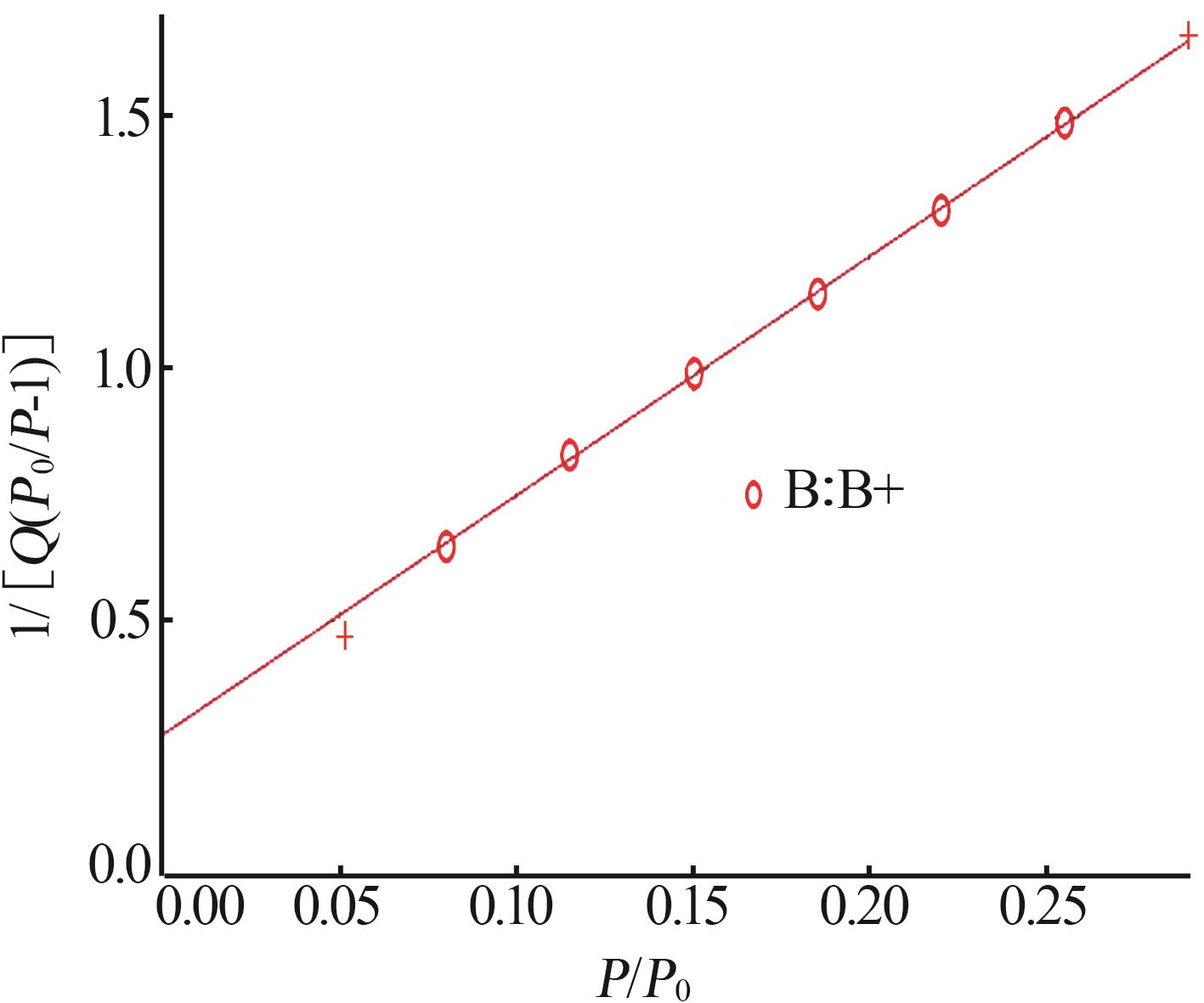

对退役动力锂电池正极材料（LiNi_0.5Co_0.2Mn_0.3O₂）优先提锂后的滤渣进行Ni、Co、Mn元素提取，利用（C₈H₁₇O）₂PO₂H（P204）萃取剂在萃取pH为3、萃取相比V（O）∶V（A）=1∶1（有机相和水相体积比）、萃取时间为15 min、萃取级数为3级、盐洗相比V（O）∶V（A）=1∶2、反萃相比V（O）∶V（A）=1∶0.5、反萃时间为15 min、反萃级数3级的条件下萃取Mn，所得Mn回收率为98.6%，MnSO₄纯度为99.5%（质量分数）。利用（C₈H₁₇）₂PO₃H（P507）萃取剂在萃取pH为4.5、萃取相比V（O）∶V（A）=1∶1、萃取时间为10 min、萃取级数为2级、盐洗相比V（O）∶V（A）=1∶2、反萃取相比V（O）∶V（A）=1∶0.5、反萃时间为10 min、反萃级数2级的条件下萃取Co，所得Co回收率为96.5%，CoSO₄纯度为94.9%（质量分数）。利用（C₈H₁₇）₂PO₂H（C272）萃取剂对萃取Mn、Co后的萃余液进行深度除杂后回收Ni元素，所得Ni回收率为96.5%，NiSO₄纯度为97.3%（质量分数）。利用回收得到的电池原材料重新合成电池正极材料，并测试其晶体结构、物理性能和电化学性能，结果表明，合成后的正极材料相关性能指标达到YS/T 798—2012《镍钴锰酸锂》行业标准，具备进入电池行业的条件。

关键词: 退役三元动力锂电池, 萃取, 盐洗, 正极材料

Abstract:

The process of extracting Ni，Co and Mn from the filter residue of preferential extraction of lithium from retired ternary power lithium battery was studied.Using extractant（C₈H₁₇O）₂PO₂H（P204） under the following processing conditions such as extraction pH of 3，extraction V（O）∶V（A）=1∶1，extraction time of 15min，extraction order of 3，salt washing V（O）∶V（A）=1∶2，back extraction V（O）∶V（A）=1∶0.5，back extraction time of 15min，back extraction order of 3，the recycling rate of Mn was 98.6%，while the purity of MnSO₄ was 99.5%.Using extractant（（C₈H₁₇）₂PO₃H（P507） under the following processing conditions such as extraction pH of 4.5，extraction V（O）∶V（A）=1∶1，extraction time of 10 min，extraction order of 2，salt washing V（O）∶V（A）=1∶2，back extraction V（O）∶V（A）=1∶0.5，back extraction time of 10 min，back extraction order of 2，the recycling rate of Co was 96.5%，while the purity of CoSO₄ was 94.9%.After impurities in Mn，Co raffinate were removed with（C₈H₁₇）₂PO₂H（C272） extractant，the recovery rate of Ni was 96.5%，while the purity of NiSO₄ was 97.3%.The battery cathode materials was regenerated by the extracted battery raw materials and their crystal structure，physical properties，electrochemical properties were tested.The results showed that the relevant performance indexes of the synthesized cathode materials met the YS/T 798—2021“Lithium nickel cobalt manganese oxide”industry standards and were qualified to enter the battery industry.

Key words: retired ternary power lithium battery, extraction, salt washing, cathode materials

中图分类号:

TQ131.11

陆钧皓. 退役三元动力锂电池全元素循环再利用工艺研究[J]. 无机盐工业, 2023, 55(6): 92-103.

LU Junhao. Study on full element recycling process of retired ternary power lithium battery[J]. Inorganic Chemicals Industry, 2023, 55(6): 92-103.

图/表 32

表1

表2

表3

表4

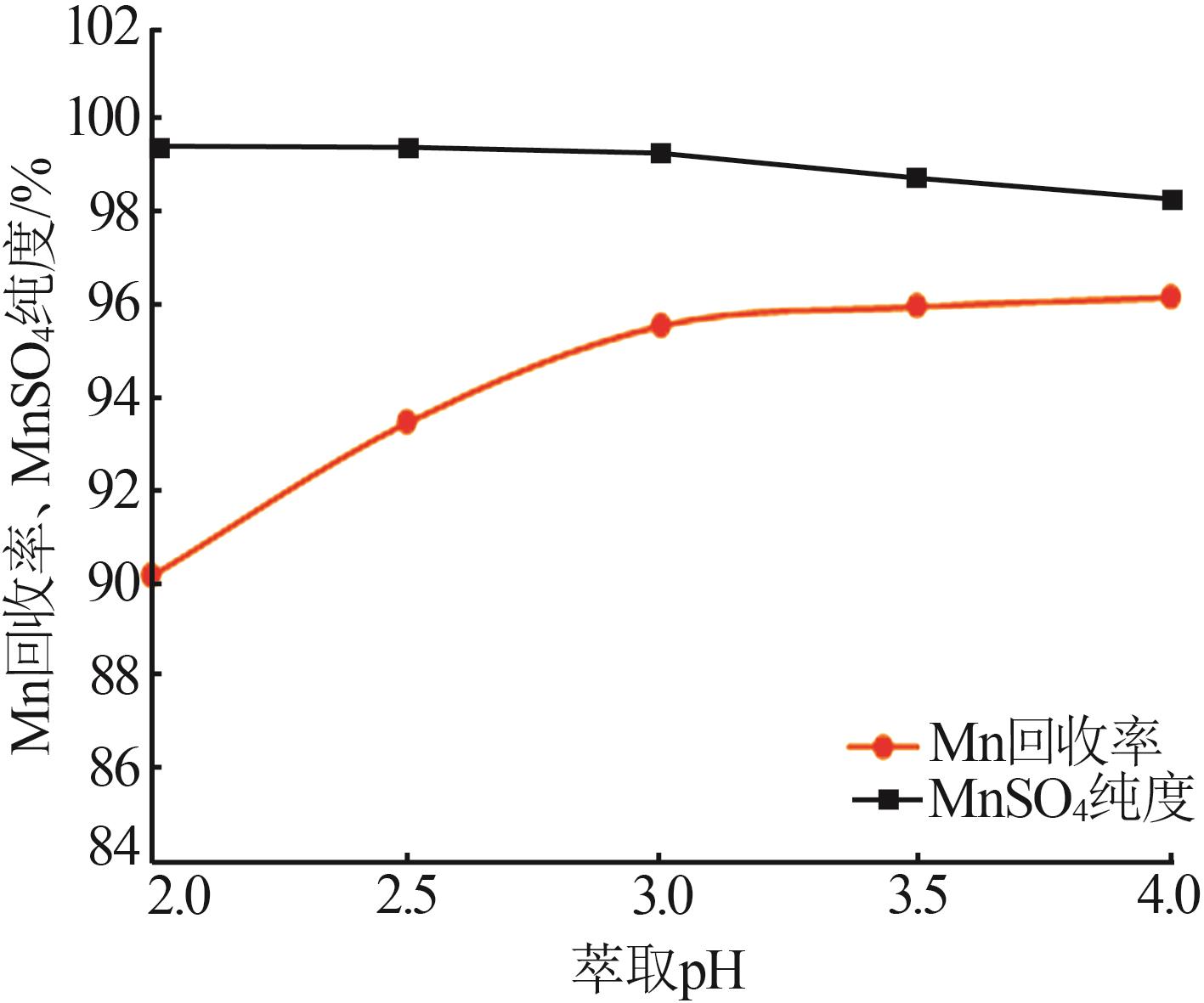

图1

图2

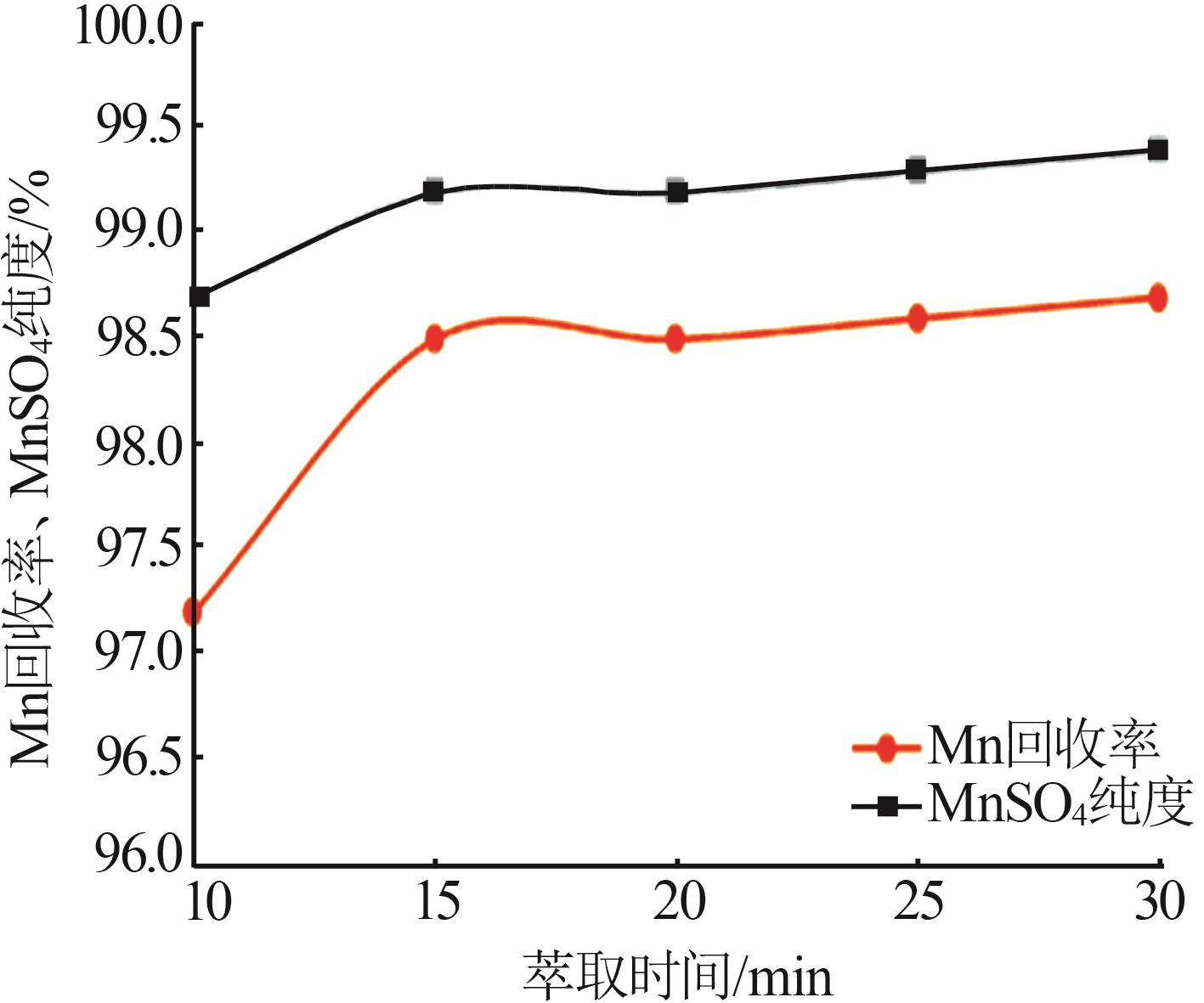

图3

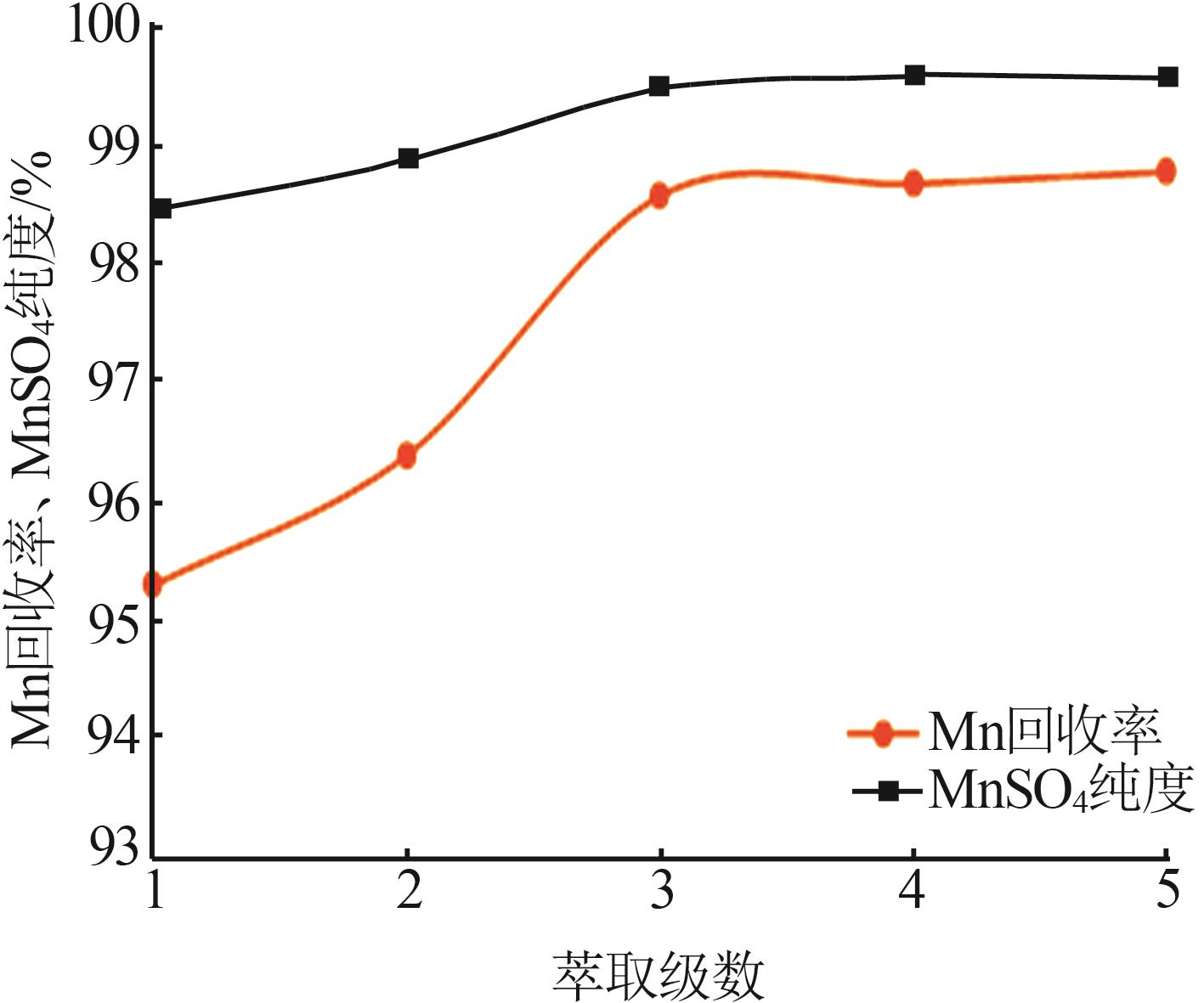

图4

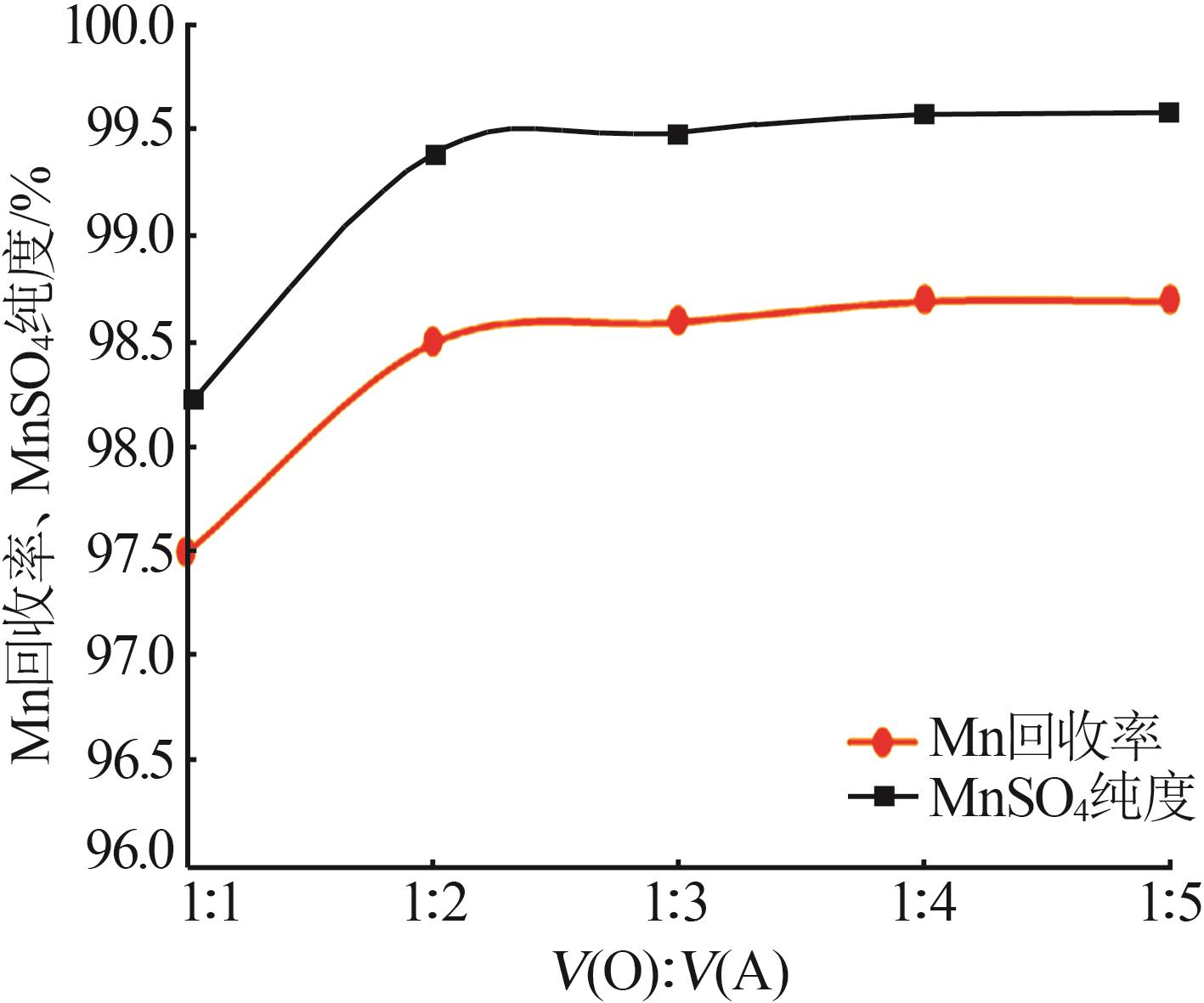

图5

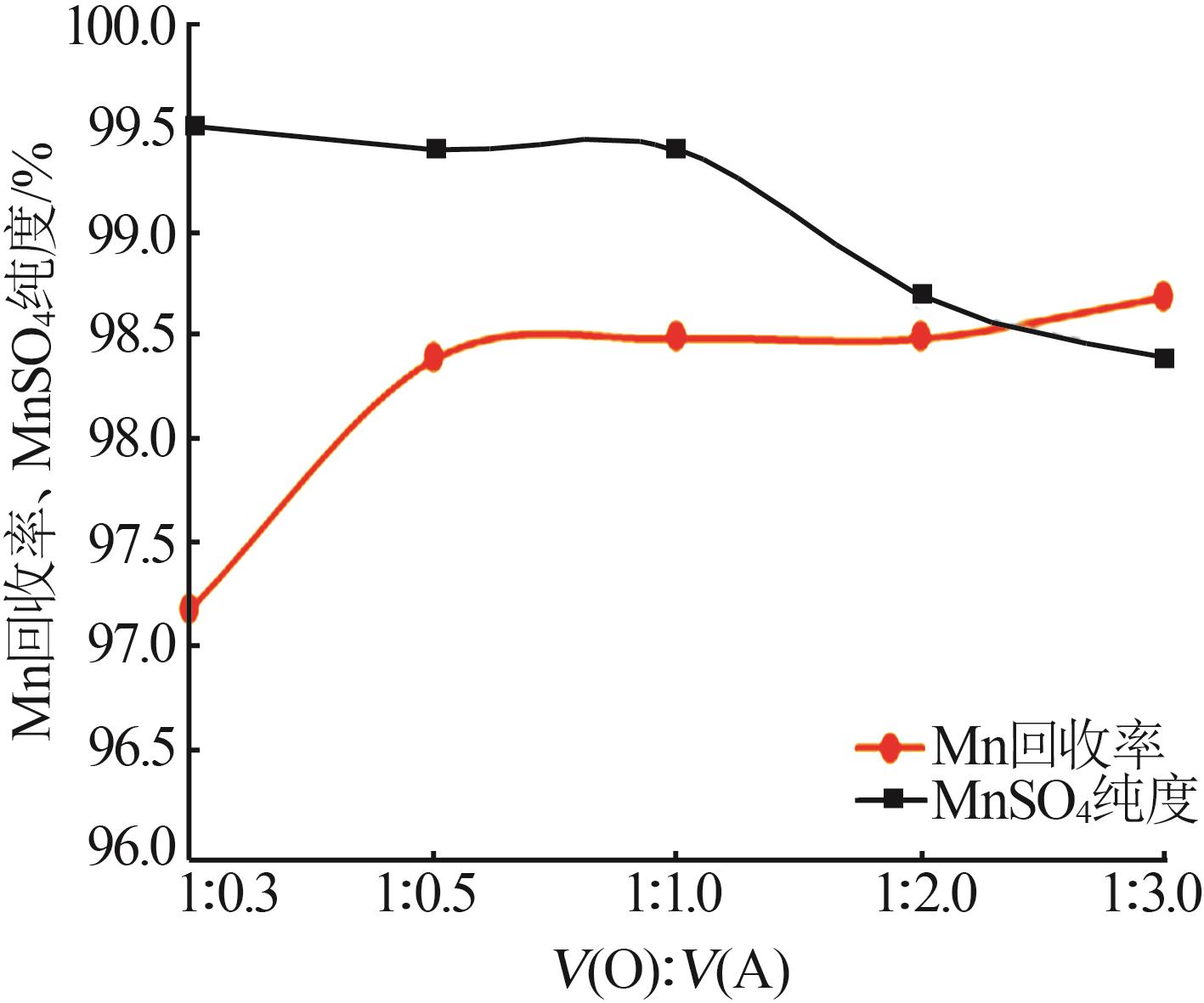

图6

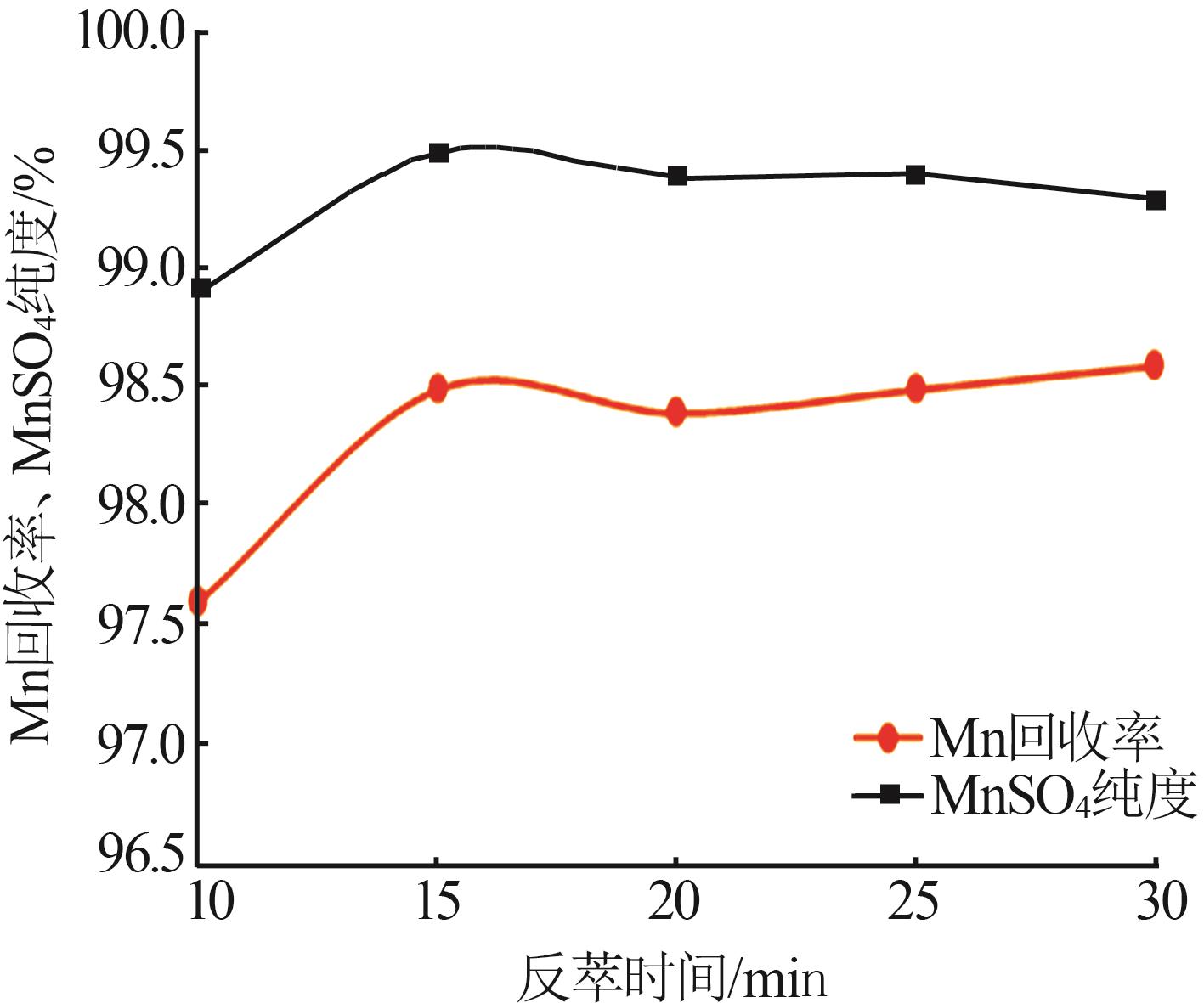

图7

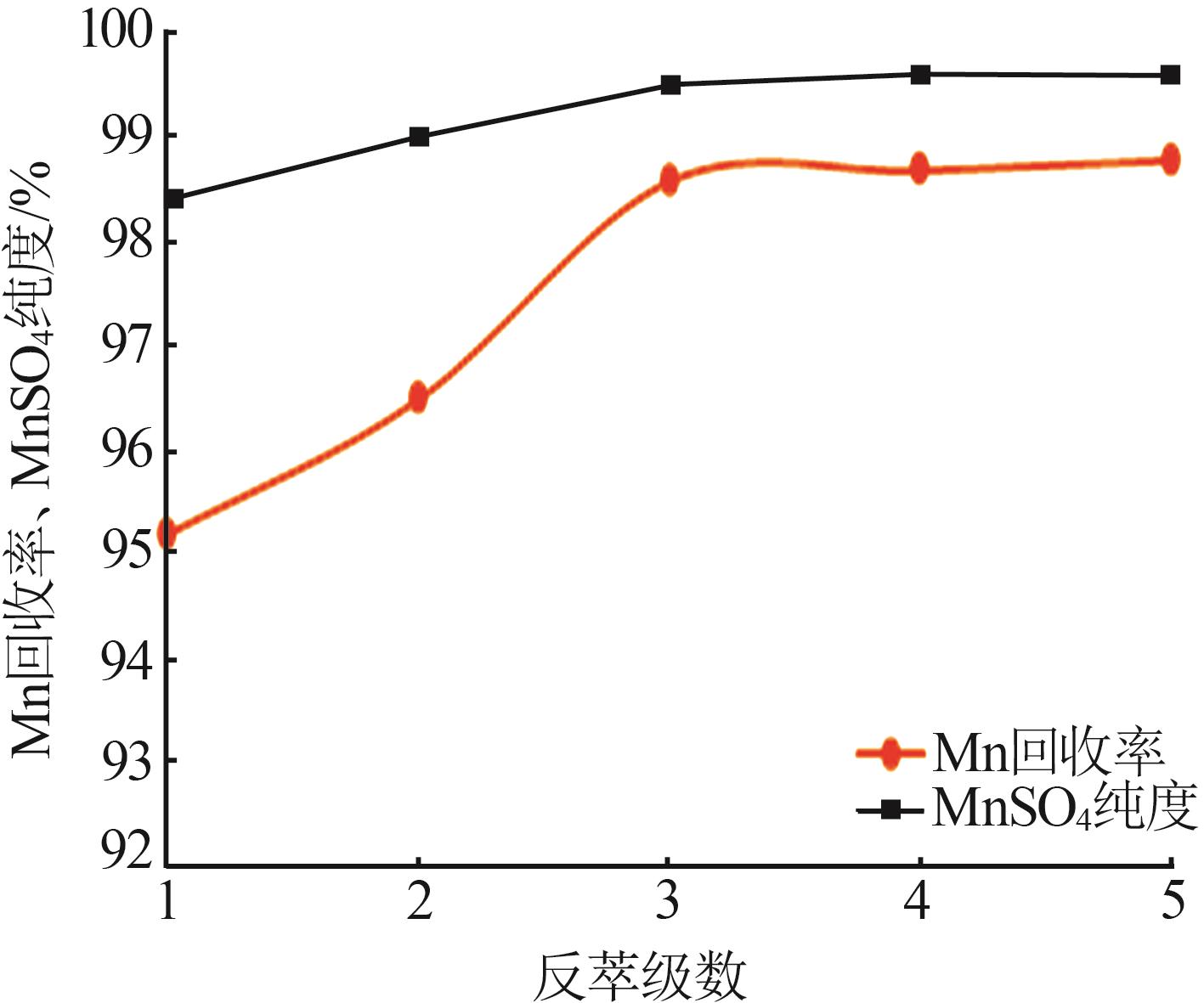

图8

表5

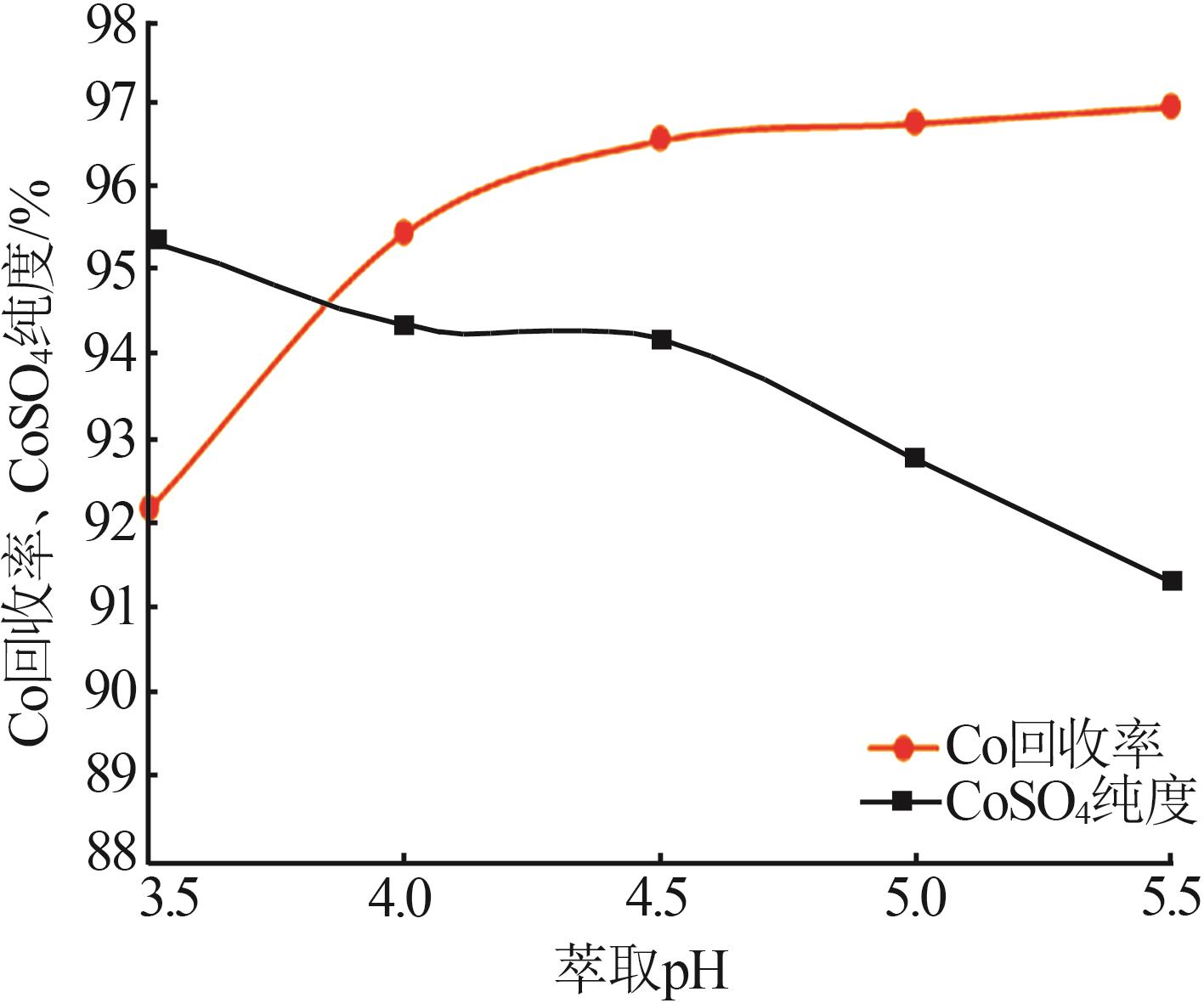

图9

图10

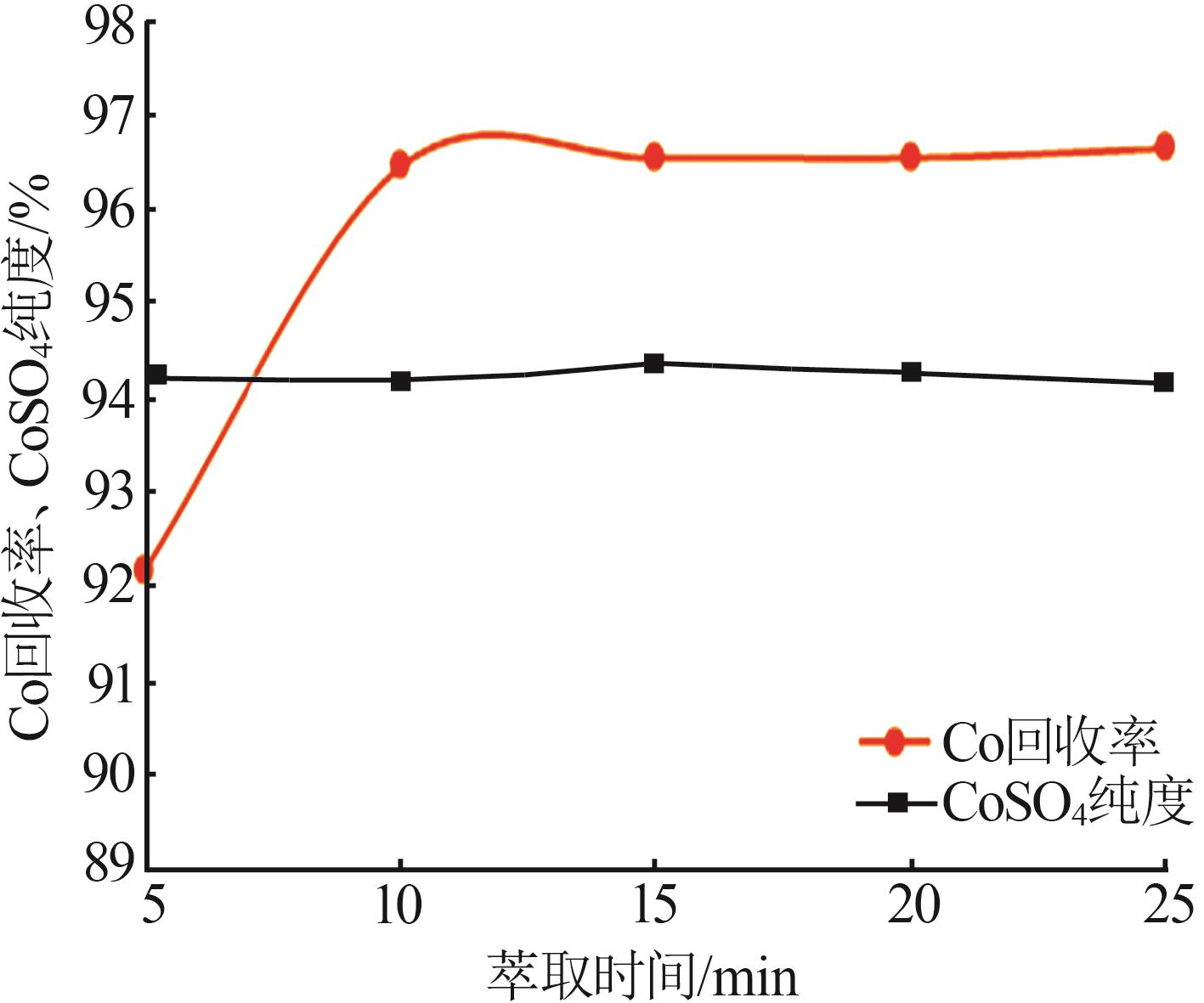

图11

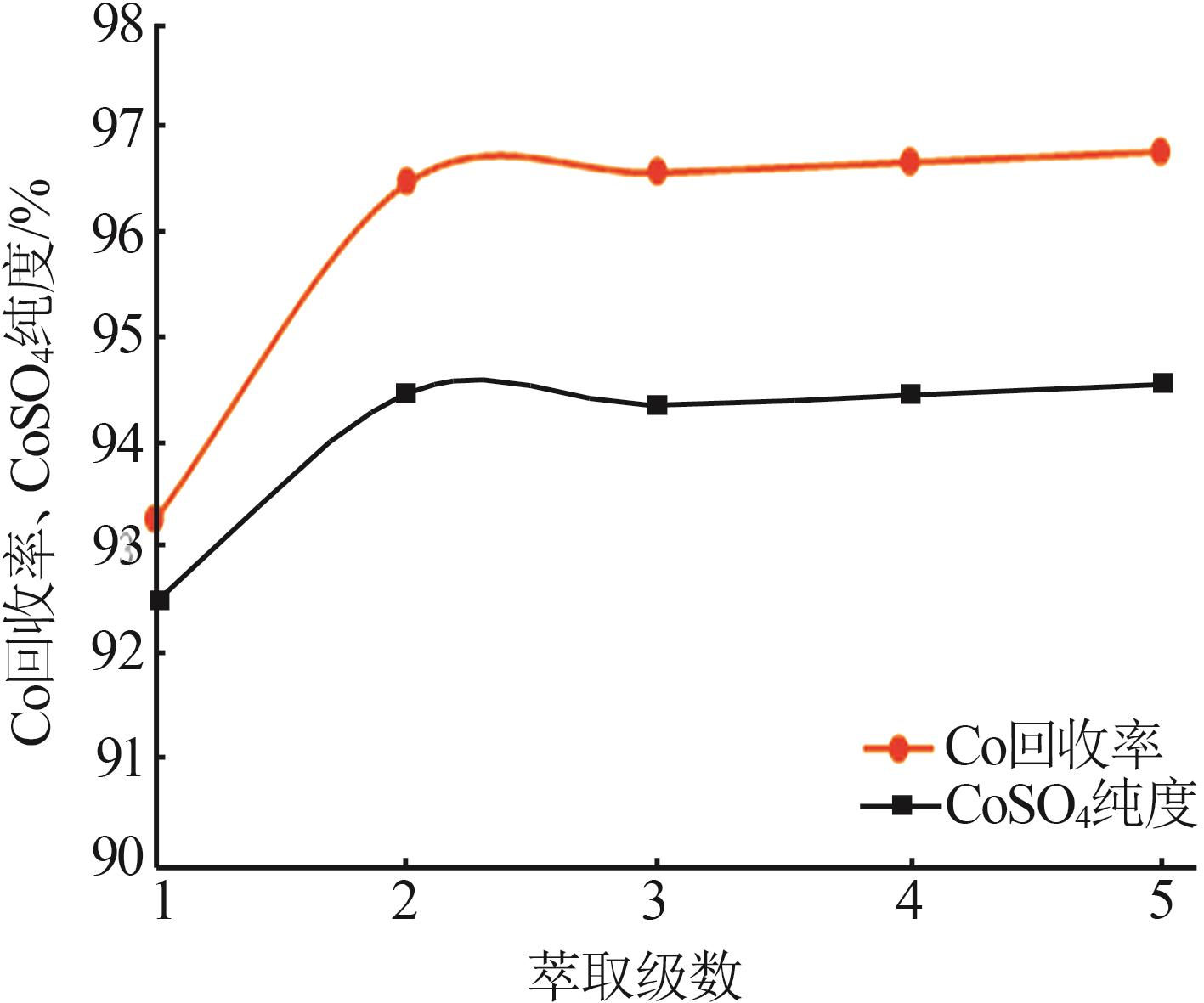

图12

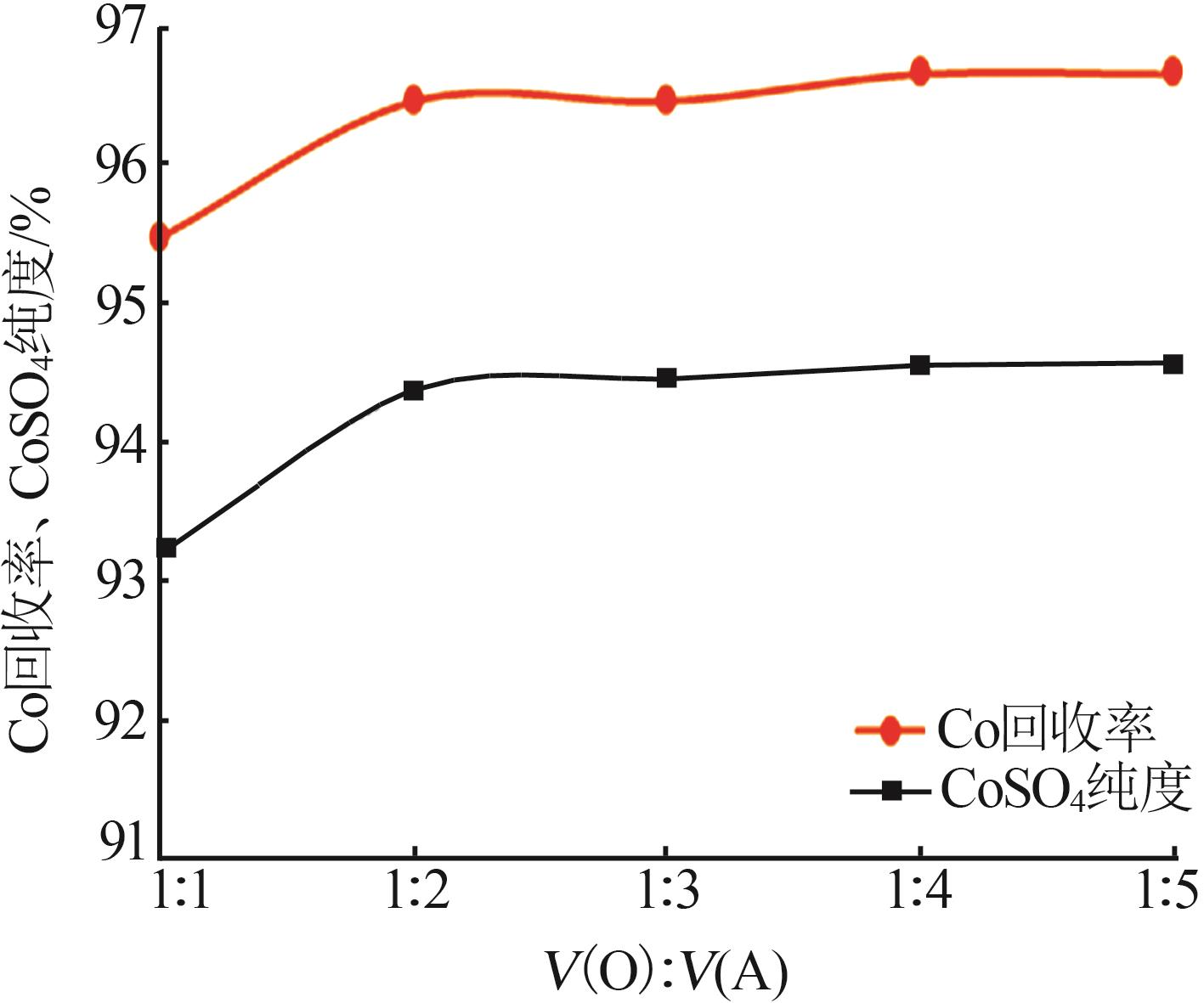

图13

图14

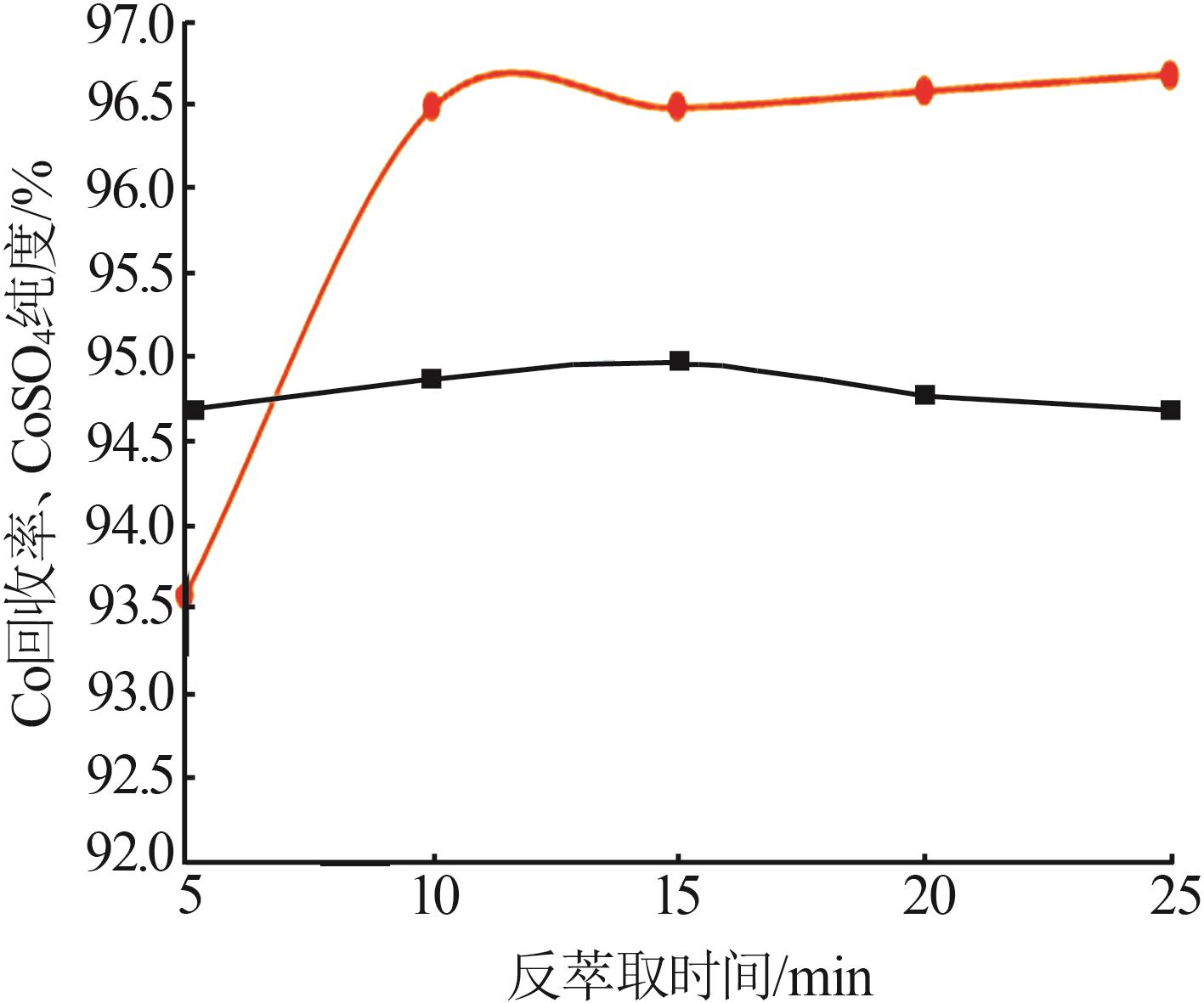

图15

图16

表6

表7

表8

表9

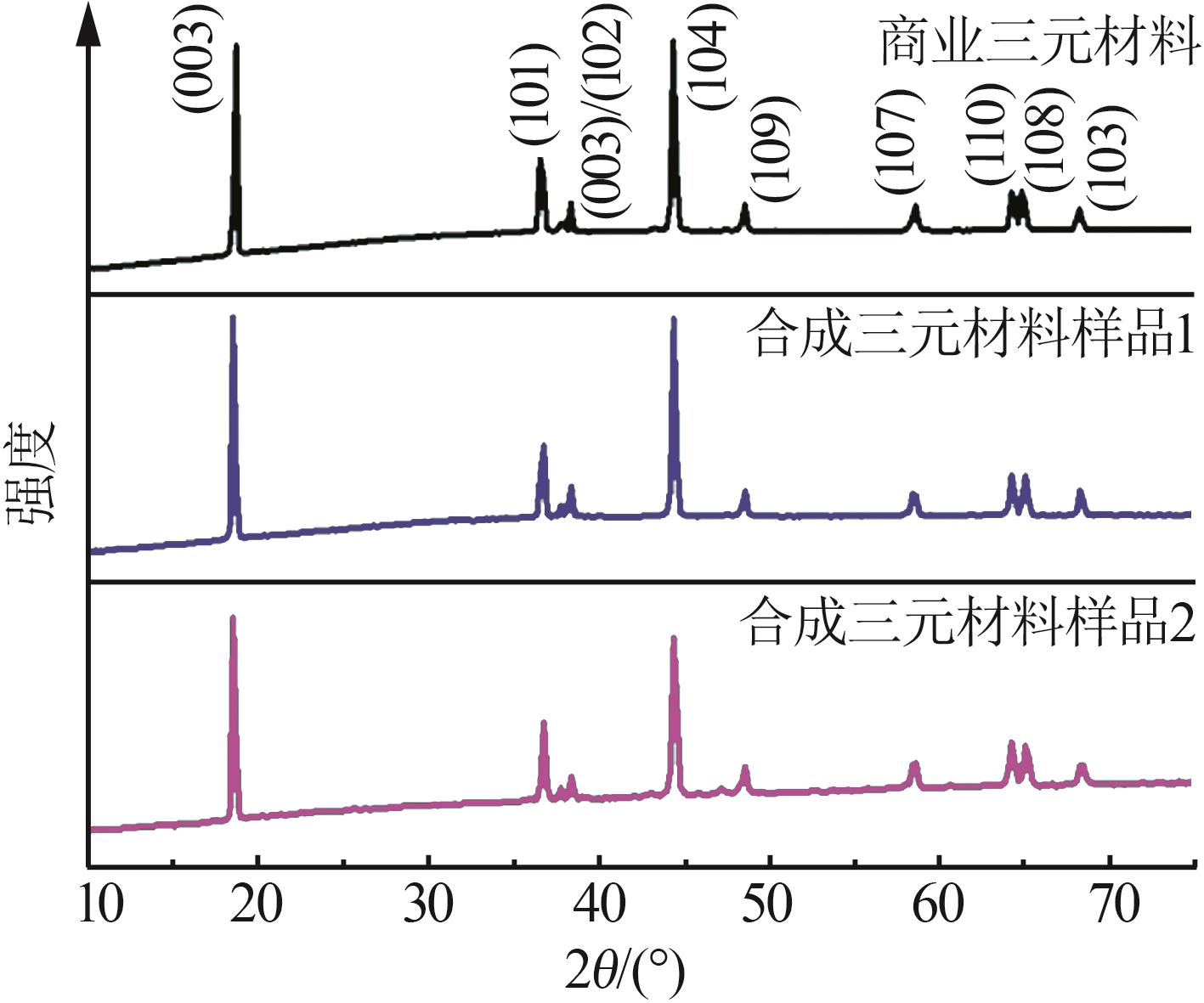

图17

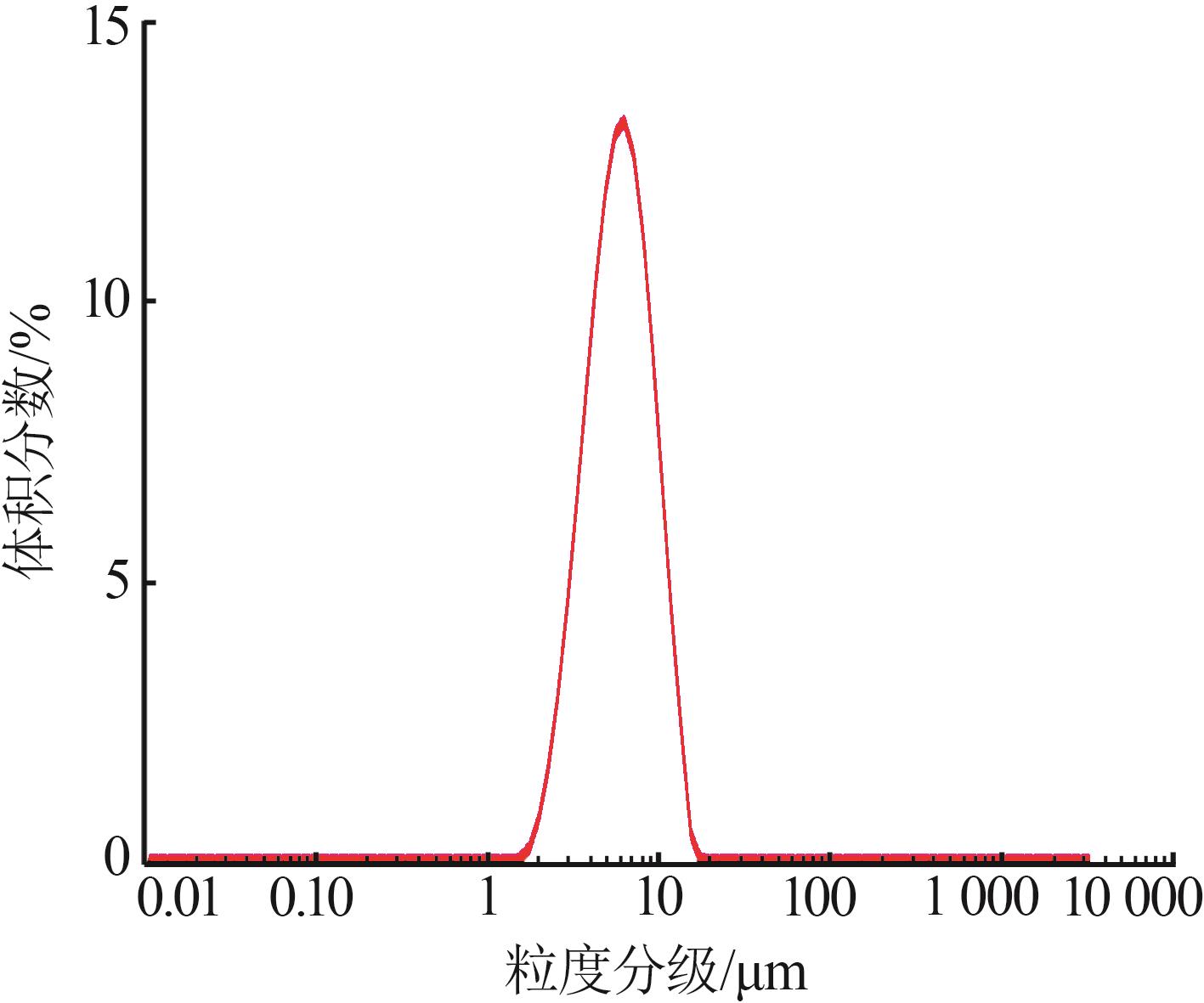

图18

图19

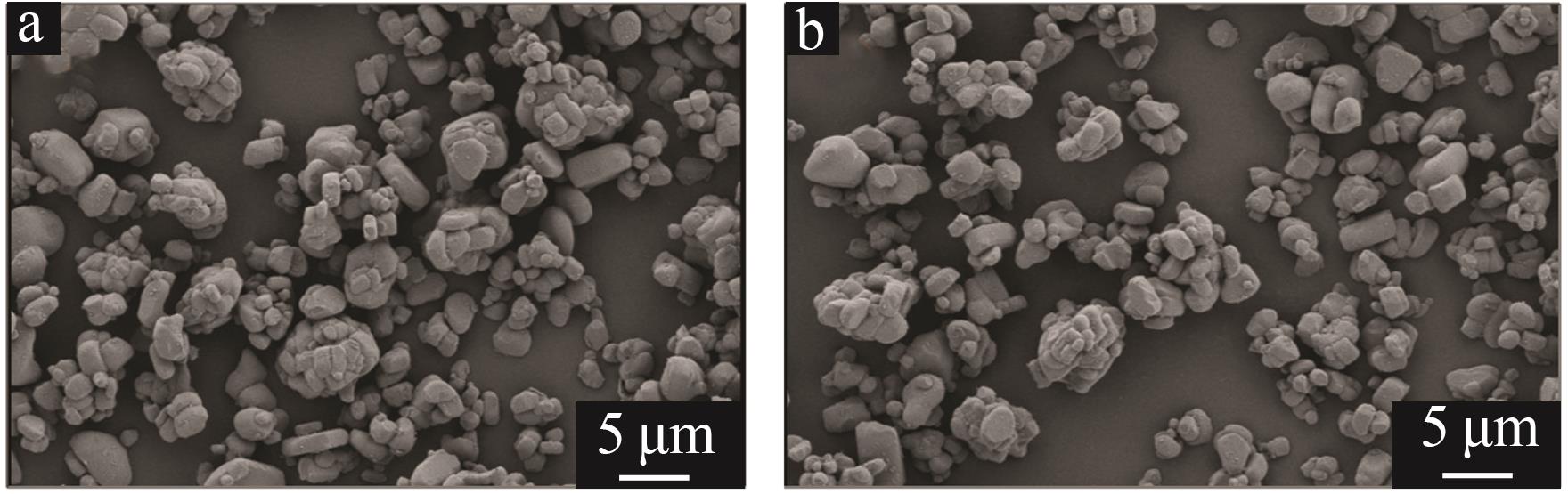

图20

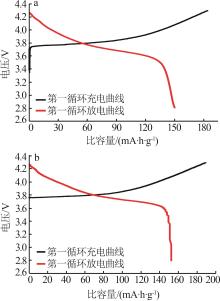

图21

图22

表10

参考文献 13

1	焦芬，史柯，覃文庆，等.废旧镍钴锰电池回收工艺及污染控制概述［J］.矿冶工程，2021，41（5）：153-158.
	JIAO Feng， SHI Ke， QIN Wenqin，et al.A Review on recycling of spent NCM batteries and pollution control［J］.Mining and Metallurgical Engineering，2021，41（5）：153-158.
2	周蕾，袁永顺，李璐，等.废旧锂离子电池制备锂离子筛及其应用研究进展［J］.无机盐工业，2022，54（8）：33-39.
	ZHOU Lei， YUAN Yongshun， LI Lu，et al.Research progress on preparation and application of lithium ion sieve from spent lithium ion batteries［J］.Inorganic Chemicals Industry，2022，54（8）：33-39.
3	YANG Yue， OKONKWO E G， HUANG Guoyang，et al.On the su-stainability of lithium ion battery industry：A review and perspective［J］.Energy Storage Materials，2021，36：186-212.
4	HOSSAIN R， KUMAR U， SAHAJWALLA V.Selective thermal transformation of value added cobalt from spent lithium-ion batteries［J］.Journal of Cleaner Production，2021，293：126140.
5	HU Juntao， ZHANG Jialing， LI Hongxu，et al.A promising approach for the recovery of high value-added metals from spent lithium-ion batteries［J］.Journal of Power Sources，2017，351：192-199.
6	HU Xianfeng， MOUSA E， TIAN Yang，et al.Recovery of Co，Ni，Mn，and Li from Li-ion batteries by smelting reduction-Part I：alaboratory-scale study［J］.Journal of Power Sources，2021，483：228936.
7	ATIA T A， ELIA G， HAHN R，et al.Closed-loop hydrometallurgical treatment of end-of-life lithium ion batteries：Towards zerowaste process and metal recycling in advanced batteries［J］.Journal of Energy Chemistry，2019，35：220-227.
8	CHEN Xiangping， CAO Ling， KANG Duozhi，et al.Recovery of valuable metals from mixed types of spent lithium ion batteries.Part Ⅱ：Selective extraction of lithium［J］.Waste Management，2018，80：198-210.
9	GUO Mingming， LI Kan， LIU Lizhong，et al.Resource utilization of spent ternary lithium-ions batteries：Synthesis of highly active manganesebased perovskite catalyst for toluene oxidation［J］.Journal of the Taiwan Institute of Chemical Engineers，2019，102：268-275.
10	XIN Yayun， GUO Xingming， CHEN Shi，et al.Bioleaching of valuable metals Li，Co，Ni and Mn from spent electric vehicle Li-ion batteries for the purpose of recovery［J］.J Clean Prod，2016，116：249-258.
11	陈亮，唐新村，张阳，等.从废旧锂离子电池中分离回收钴镍锰［J］.中国有色金属学报，2011，21（5）：1192-1198.
	CHEN Liang， TANG Xincun， ZHANG Yang，et al.Separation and recovery of Ni，Co and Mn from spent lithium-ion batteries［J］.The Chinese Journal of Nonferrous Metals，2011，21（5）：1192-1198.
12	NGUYEN V N H， LEE M S.Separation of Co（Ⅱ），Ni（Ⅱ），Mn（Ⅱ） and Li（Ⅰ） from synthetic sulfuric acid leaching solution of spent lithium ion batteries by solvent extraction［J］.Journal of Chemical Technology & Biotechnology，2021，96（5）：1205-1217.
13	丁颖.废旧氢镍、镉镍电池正极材料回收中镍和钴、镁分离的萃取串级研究［J］.能源研究与管理，2013（4）：36-41.
	DING Yin， Cascade studies on separation of Nickel，Cobalt and Magnesium during process for recovery of the spent MH-Ni and Cd-Ni batteries anode material［J］.Energy Research and Management，2013（4）：36-41.

w（Ni）	w（Co）	w（Mn）	w（Li）	w（Cu）	w（Fe）	w（Al）
35.5	10.2	11.3	N.D.	0.02	0.05	N.D.
w（Ca）	w（Mg）	w（Zn）	w（P）	w（F）	w（不溶物）
0.09	0.08	N.D.	N.D.	N.D.	0.2

测试项目	滤液中质量浓度/（g∙L^-1）	浸出率/ %	测试项目	滤液中质量浓度/（g∙L^-1）	浸出率/ %
Ni	76.18	100.0	Fe	0.11	100
Co	21.80	99.6	Al	—	—
Mn	24.20	99.8	Ca	0.19	100
Li	—	—	Mg	0.17	100
Cu	0.04	100.0	Zn	—	—

测试项目	萃余液中质量浓度/ （g∙L^-1）	除铜液中质量浓度/ （g∙L^-1）	测试项目	萃余液中质量浓度/ （g∙L^-1）	除铜液中质量浓度/ （g∙L^-1）
Ni	75.42	75.04	Fe	0.01	—
Co	21.69	21.54	Al	—	—
Mn	23.83	23.56	Ca	0.02	—
Li	—	—	Mg	0.16	0.15
Cu	0.03	—	Zn	—	—

项目	单价/ （万元∙t^-1）	数量/t	总价/ （万元∙a^-1）	规格
合计			15 702.5
三元正极粉	14	1 000	14 000
氢氧化钠	0.15	6 800	1 020	30%
碳酸钠	0.2	1 100	220
硫化钠	0.25	10	2.5
浓硫酸	0.03	4 700	141	98%
双氧水	0.2	700	140	30%
260#磺化煤油	0.65	120	78
P204	3	3	9
P507	5	2	10
C272	35	0.2	7
活性炭	0.25	300	75

项目	单价	数量	总价/ （万元∙a^-1）	备注
合计			2 484.5
电耗	1元/（kW∙h）	160万kW∙h	160
蒸汽消耗	200元/t	3 700 t	74
水消耗	2元/t	2 500 t	0.5
人工费用			2 000
设备折旧			250	按10 a年限折旧
