掺杂Ba（Zr0.15Ti0.85）O3陶瓷的结构与电性能研究

doi:10.19964/j.issn.1006-4990.2023-0552

摘要/Abstract

摘要：

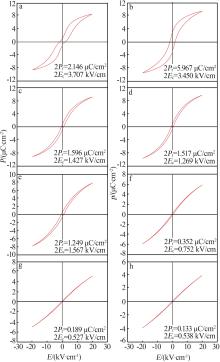

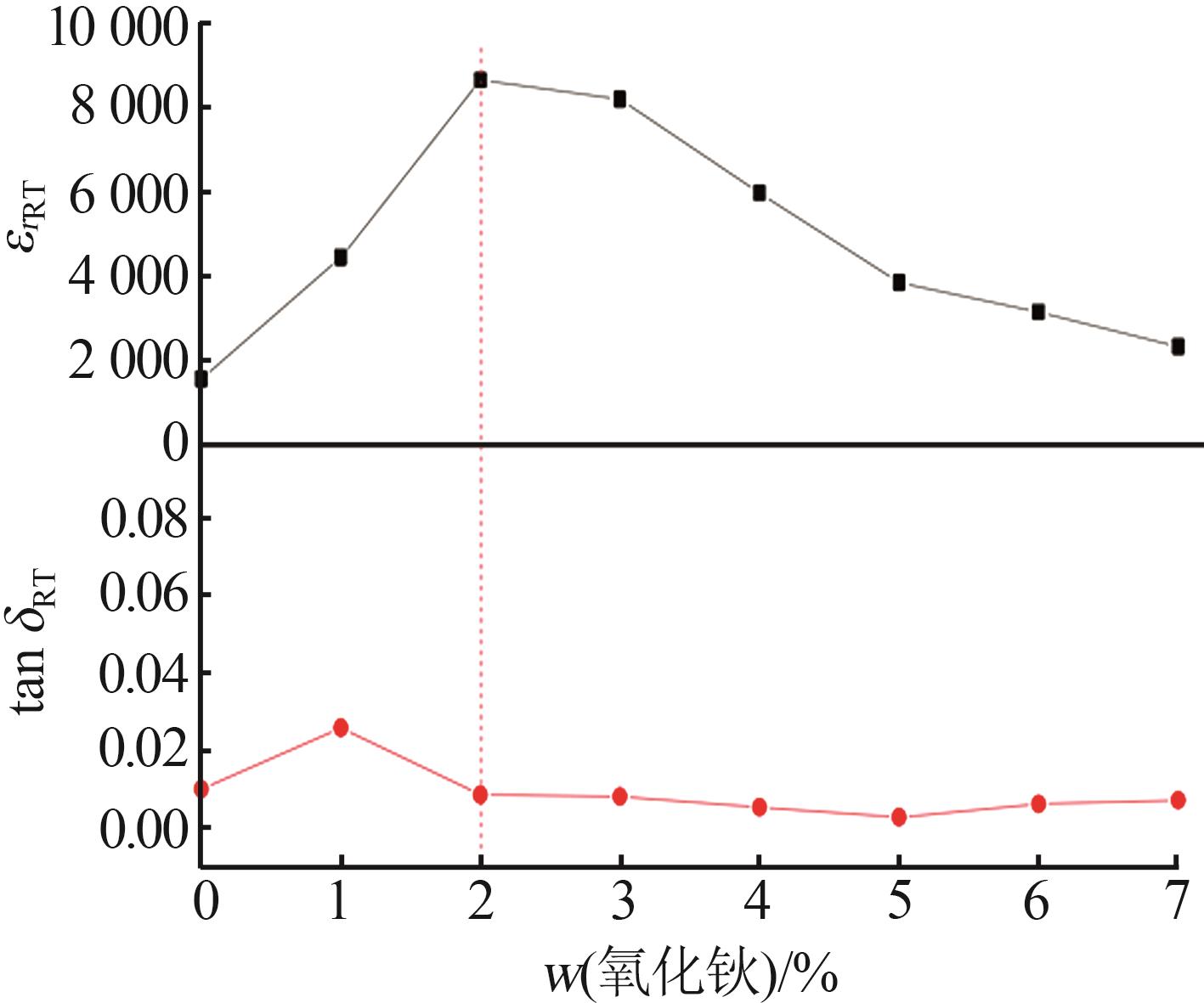

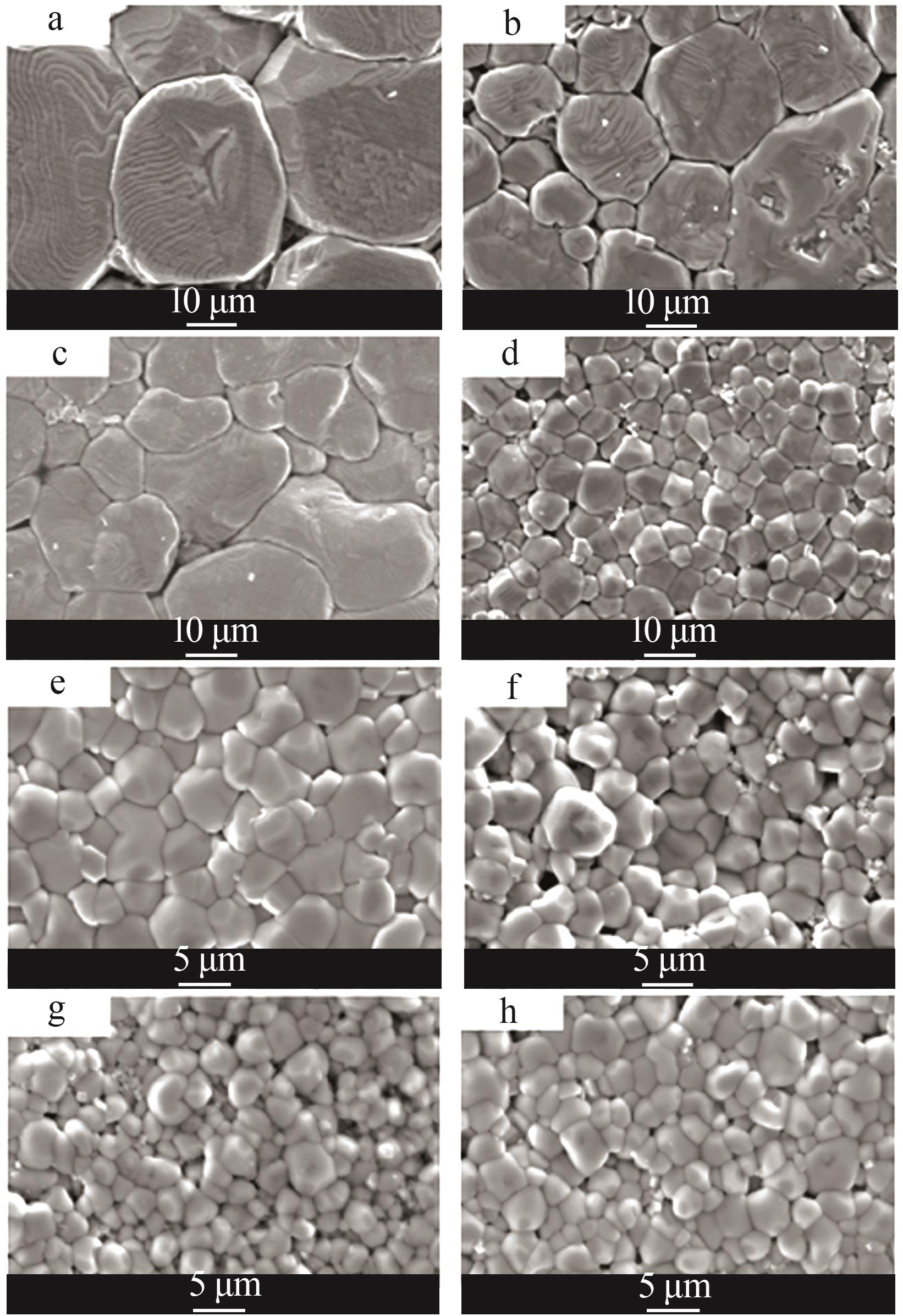

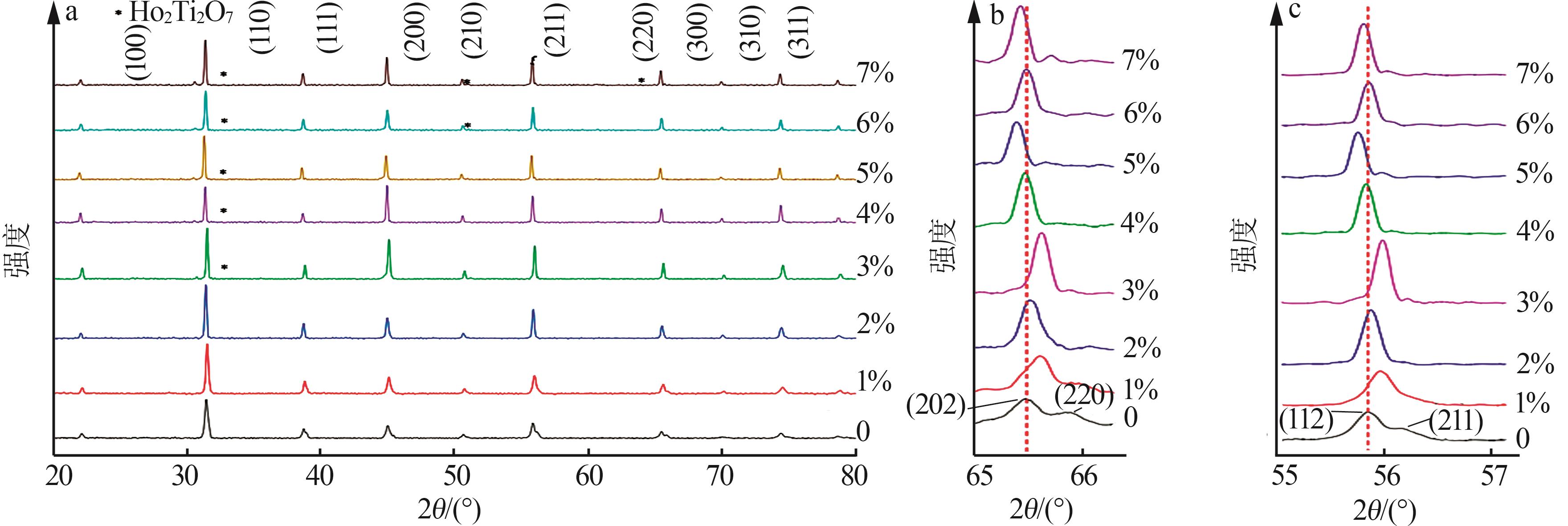

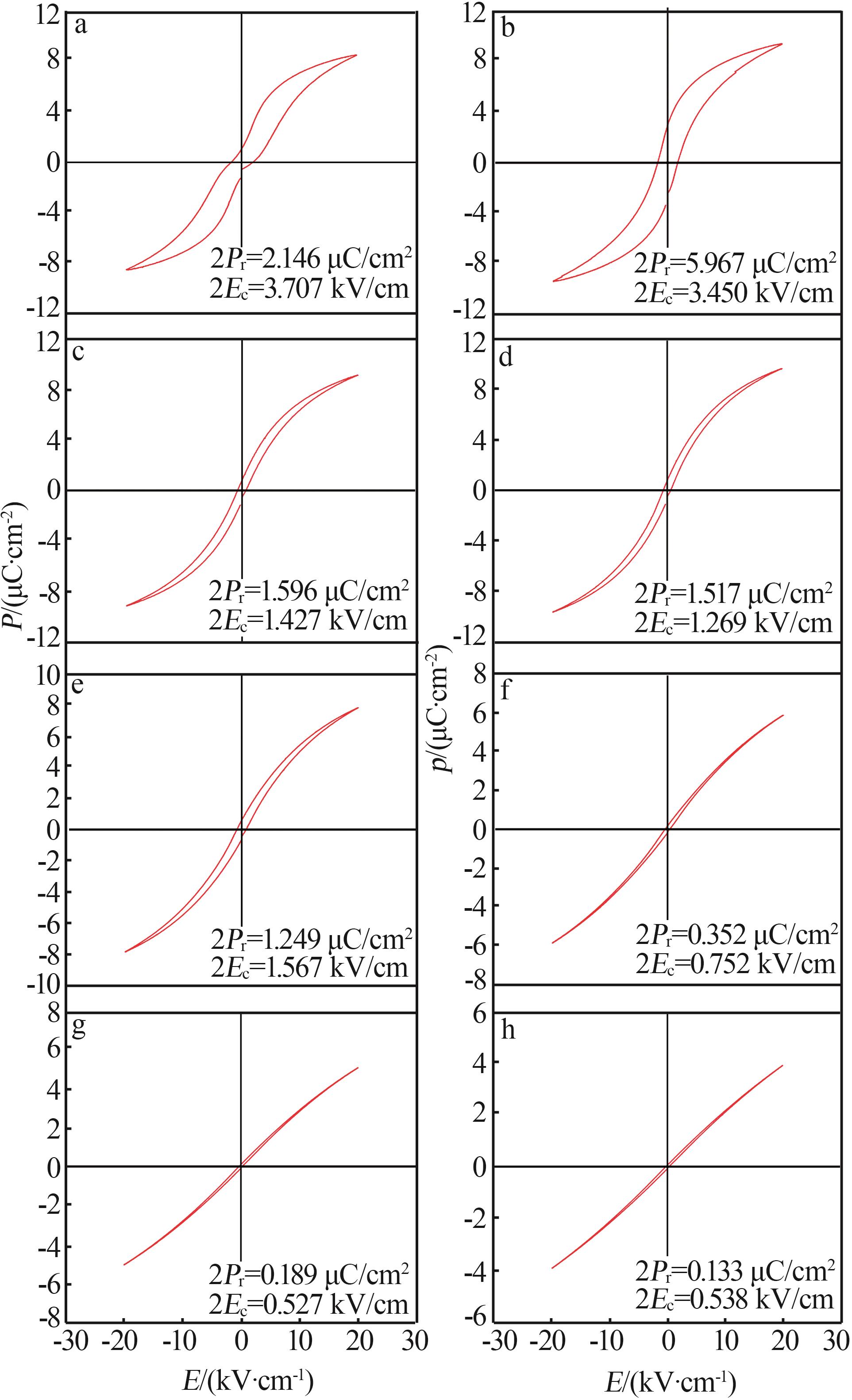

采用固相烧结法制备了不同氧化钬掺杂量的Ba（Zr_0.15Ti_0.85）O₃（BZT）陶瓷，对比分析了未掺杂和掺杂不同含量氧化钬的BZT陶瓷的物相组成、显微组织、介电性能和铁电性能。结果表明：未掺杂或氧化钬掺杂量较小（质量分数≤2%）的BZT陶瓷主要以单相固溶体形式存在；当氧化钬质量分数增加至3%及以上时，BZT陶瓷中形成新的Ho₂Ti₂O₇相；掺杂氧化钬的BZT陶瓷晶粒尺寸明显小于未掺杂氧化钬的BZT陶瓷，且随着氧化钬掺杂量的增加，BZT陶瓷的平均晶粒尺寸逐渐减小。此外，随着氧化钬掺杂量的增加，BZT陶瓷的ε_rRT和tan δ_RT先增加后减小，当氧化钬质量分数为2%时可以得到高ε_rRT、低tan δ_RT的BZT陶瓷。掺杂氧化钬的BZT陶瓷具有弛豫铁电陶瓷特征，氧化钬质量分数为2%~7%的BZT陶瓷的剩余极化强度均低于未掺杂氧化钬的BZT陶瓷，且剩余极化强度随着氧化钬掺杂量的增加逐渐减小；掺杂氧化钬的BZT陶瓷的矫顽电场均小于未掺杂氧化钬的BZT陶瓷，且矫顽电场随着氧化钬掺杂量的增加逐渐减小；BZT陶瓷剩余极化强度和矫顽电场的变化主要与BZT陶瓷内部相变、晶粒尺寸等有关。

关键词: Ba（Zr_0.15Ti_0.85）O₃陶瓷, 氧化钬掺杂, 结构, 弛豫铁电, 介电性能

Abstract:

Ba（Zr_0.15Ti_0.85）O₃（BZT） ceramics with different doping amounts of holmium oxide were prepared by solid⁃state sintering method，the phase composition，microstructure，dielectric properties，and ferroelectric properties of undoped and holmium oxide doped BZT ceramics were compared and analyzed.The results indicated that BZT ceramics with undoped or low doping amounts of holmium oxide（≤2%） mainly existed in the form of single⁃phase solid solutions.When the doping amount of holmium oxide was increased to 3% or more，new Ho₂Ti₂O₇ phases were formed in the doped BZT ceramics.The grain size of holmium oxide doped BZT ceramics was significantly smaller than that of undoped BZT ceramics，and as the doping amount of holmium oxide increased，the average grain size of doped BZT ceramics was gradually decreased.As the doping amount of holmium oxide increased，the performance of BZT ceramics ε_rRTand tan δ_RT was increased firstly and then decreased.When the mass fraction of holmium oxide was 2%，BZT ceramics with high ε_rRTand low tan δ_RT could be obtained.Doped BZT ceramics exhibited the characteristics of relaxor ferroelectric ceramics，the residual polarization intensity of doped BZT ceramics with 2%~7% holmium oxide doping was lower than that of undoped BZT ceramics，and the residual polarization intensity was gradually decreased with the increase of doping amount.The coercive electric field of doped BZT ceramics was smaller than that of undoped BZT ceramics，and the coercive electric field of doped BZT ceramics was gradually decreased with the increase of doping amount.The changes in residual polarization intensity and coercive electric field were mainly related to the internal phase transition and grain size of BZT ceramics.

Key words: Ba（Zr_0.15Ti_0.85）O₃ ceramic, doping with holmium oxide, structure, relaxation ferroelectricity, dielectric performance

中图分类号:

TQ174.1

熊彩莲, 孙国斌, 李恒, 邢峰. 掺杂Ba（Zr_0.15Ti_0.85）O₃陶瓷的结构与电性能研究[J]. 无机盐工业, 2024, 56(8): 60-66.

XIONG Cailian, SUN Guobin, LI Heng, XING Feng. Study on structure and electrical properties of Ba（Zr_0.15Ti_0.85）O₃doped ceramics[J]. Inorganic Chemicals Industry, 2024, 56(8): 60-66.

图/表 8

图1

图2

表1

图3

图4

图5

表2

图6

参考文献 23

1	万乐，朱归胜，徐华蕊，等.微波烧结钛酸钡陶瓷的微观结构及介电性能［J］.桂林电子科技大学学报，2023，43（4）：319-324.
	WAN Le， ZHU Guisheng， XU Huarui，et al.Microstructure and dielectric properties of barium titanate ceramics prepared by microwave sintering［J］.Journal of Guilin University of Electronic Technology，2023，43（4）：319-324.
2	邹清栎，邹建新.钛酸钡基电子陶瓷材料的改性进展［J］.无机盐工业，2022，54（6）：46-54.
	ZOU Qingli， ZOU Jianxin.Modification progress on barium titanate⁃based electronic ceramic materials［J］.Inorganic Chemicals Industry，2022，54（6）：46-54.
3	李雪伍，高瑞，黄艳斐，等.铌酸钾钠无铅压电陶瓷掺杂及制备技术现状［J］.中国表面工程，2023，36（2）：1-20.
	LI Xuewu， GAO Rui， HUANG Yanfei，et al.Research status of lead⁃free piezoelectric ceramic doping and preparation technology of potassium sodium niobate［J］.China Surface Engineering，2023，36（2）：1-20.
4	HU Zimeng， KOVAL V， YUE Y，et al.Structural evolution and coexistence of ferroelectricity and antiferromagnetism in Fe，Nb co⁃doped BaTiO₃ ceramics［J］.Journal of the European Ceramic Society，2023，43（6）：1460-2468.
5	张晓云，丁士华，宋天秀，等.Y³⁺掺杂对Ba_0.99La_0.01TiO₃陶瓷介电性能的影响［J］.中国陶瓷，2019，55（6）：13-19.
	ZHANG Xiaoyun， DING Shihua， SONG Tianxiu，et al.Effects of Y³⁺ doping on dielectric properties of Ba_0.99La_0.01TiO₃ ceramics［J］.China Ceramics，2019，55（6）：13-19.
6	张云飞，梁博，万淇通，等.稀土元素Y、La、Sm掺杂对钛酸钡陶瓷介电性能的影响研究［J］.功能材料，2023，54（7）：7093-7100.
	ZHANG Yunfei， LIANG Bo， WAN Qitong，et al.Effect of rare earth Y，La and Sm doping on dielectric properties of barium titanate ceramics［J］.Journal of Functional Materials，2023，54（7）：7093-7100.
7	MOHAMMED T， IBRAHIM J E， BASYOONI M A，et al.Role of A-site （Sr），B-site （Y），and A，B sites （Sr，Y） substitution in lead-free BaTiO₃ ceramic compounds：Structural，optical，microstructure，mechanical，and thermal conductivity properties［J］.Ceramics International，2023，49（2）：1947-1959.
8	ZHANG Jing， DAI Jianqing， LU Yongshen.Effect of Mg and Mn co⁃doping on the high electrical properties of BiFe_1-2 _x Mg _x Mn _x O₃-
	BaTiO₃ lead⁃free ceramics prepared by sol-gel method and two⁃step sintering method［J］.Journal of Sol-Gel Science and Technology，2023，106（3）：804-815.
9	潘哲.Zr掺杂对BaTiO₃陶瓷微观形貌及性能的影响［J］.合成材料老化与应用，2019，48（3）：95-97.
	PAN Zhe.Effect of Zr doping on micro⁃morphology and properties of BaTiO₃ ceramics［J］.Synthetic Materials Aging and Application，2019，48（3）：95-97.
10	黄艳伟，陆伟豪.锆钛酸钡陶瓷的Fe掺杂改性与电学性能研究［J］.传感器与微系统，2022，41（1）：50-53，57.
	HUANG Yanwei， LU Weihao.Fe-doping modification and electrical properties research of barium zirconate titanate cerami⁃
	cs［J］.Transducer and Microsystem Technologies，2022，41（1）：50-53，57.
11	李常昊，丁士华，张晓云，等.Nb掺杂对BaTi_0.98Fe_0.02O₃陶瓷介电性能的影响［J］.电子元件与材料，2018，37（6）：6-12.
	LI Changhao， DING Shihua， ZHANG Xiaoyun，et al.Effects of Nb doping on dielectric properties of BaTi_0.98Fe_0.02O₃ ceramics［J］.Electronic Components and Materials，2018，37（6）：6-12.
12	CHENG Shuai， ZHANG Kehong， LI Qianshu，et al.Enhanced piezoelectric properties and strong red luminescence in Pr-doped Bi_0.5Na_0.5TiO₃-BaTiO₃ multifunctional ceramics［J］.Cera⁃ mics International，2023，49（23PA）：37561-37567.
13	程波涛，陈云飞，周恒为，等.氧化钽掺杂铪钛酸钡陶瓷的结构、形貌及压电性能研究［J］.伊犁师范学院学报（自然科学版），2021，15（2）：31-35.
	CHENG Botao， CHEN Yunfei， ZHOU Hengwei，et al.Study of structure，morphology and electrical properties of Ta₂O₅ doped barium hafnium titanate ceramics［J］.Journal of Yili Normal University（Natural Science Edition），2021，15（2）：31-35.
14	CHANG Saisai， CHEN Chao， JIANG Xiangping，et al.Improved chemical defects，domain structure and electrical properties of BiFeO₃-BaTiO₃ lead⁃free ceramics by simultaneous Na/Bi codoping and quenching process［J］.Ceramics International，2023， 49（10）：16191-16198.
15	高辉.氧化钬掺杂对钛酸钡陶瓷介电性能的影响［J］.电子制作，2020（14）：94-95，100.
	GAO Hui.Effect of holmium oxide doping on dielectric properties of barium titanate ceramics［J］.Practical Electronics，2020（14）：94-95，100.
16	CHOI Y J， KIM S W， PHAN T，et al.Tetragonal⁃structural changes influenced the magnetic and ferroelectric properties of （Y，Fe）-codoped BaTiO₃ ceramics［J］.Current Applied Physics，2023，53：39-45.
17	黄雪琛，王婷婷，张小龙，等.锌硼硅玻璃掺杂对钛酸钡陶瓷介电性能的影响［J］.中国陶瓷，2019，55（3）：12-16.
	HUANG Xuechen， WANG Tingting， ZHANG Xiaolong，et al.Effect of Zn-B-Si glass on dielectric properties of BaTiO₃ based ceramics［J］.China Ceramics，2019，55（3）：12-16.
18	张登，杨松，徐云，等.三维结构钛酸钡陶瓷-树脂材料制备与介电性能研究［J］.陶瓷学报，2019，40（6）：782-787.
	ZHANG Deng， YANG Song， XU Yun，et al.Fabrication and dielectrical performance of 3D-structured BaTiO₃-epoxy resin co⁃
	mposites［J］.Journal of Ceramics，2019，40（6）：782-787.
19	李水云，高岩，王淼，等.锆钛酸钡钙（BCTZ _x ）无铅压电陶瓷的制备及性能研究［J］.广州化工，2022，50（7）：66-68.
	LI Shuiyun， GAO Yan， WANG Miao，et al.Preparation and properties of barium zirconate titanate calcium（BCTZ _x ） lead⁃free piezoelectric ceramics［J］.Guangzhou Chemical Industry，2022，50（7）：66-68.
20	陈小明，周旺，熊俊华，等.锂掺杂锆钛酸钡钙陶瓷的制备与表征［J］.功能材料，2019，50（10）：10023-10026.
	CHEN Xiaoming， ZHOU Wang， XIONG Junhua，et al.Synthesis and characterizations of Li-doped（Ba_0.85Ca_0.15）（Ti_0.9Zr_0.1）O₃ piezoelectric ceramics［J］.Journal of Functional Materials，2019，50（10）：10023-10026.
21	董子红.Gd³⁺、Nb⁵⁺掺杂锆钛酸钡陶瓷结构及介电性能的研究［J］.陶瓷，2019（9）：38-43.
	DONG Zihong.Study on the preparation and dielectric properties of Gd³⁺ and Nb⁵⁺ doped Ba（Zr _x Ti_1- _x ）O₃ relaxor ferroeletric［J］.Ceramics，2019（9）：38-43.
22	YE Wenbo， ZHU Chenghao， XIAO Yiming，et al.Remarkable energy⁃storage performances and excellent stability in CaTiO₃-doped BiFeO₃⁃BaTiO₃ relaxor ferroelectric ceramics［J］.Journal of the European Ceramic Society，2023，43（3）：900-908.
23	KANG S M， KIM T W， KIM N H，et al.Effect of contents on the electrical and piezoelectric properties of（1-x）（Bi，Na）TiO₃-x（Ba，Sr）TiO₃ lead⁃free piezoelectric ceramics［J］.Materials，2023，16（4）：1469-1475.

w（氧化钬）/ %	平均晶粒尺寸/µm	w（氧化钬）/ %	平均晶粒尺寸/µm
0	34.33	4	4.08
1	16.67	5	3.52
2	14.14	6	2.78
3	5.38	7	2.70

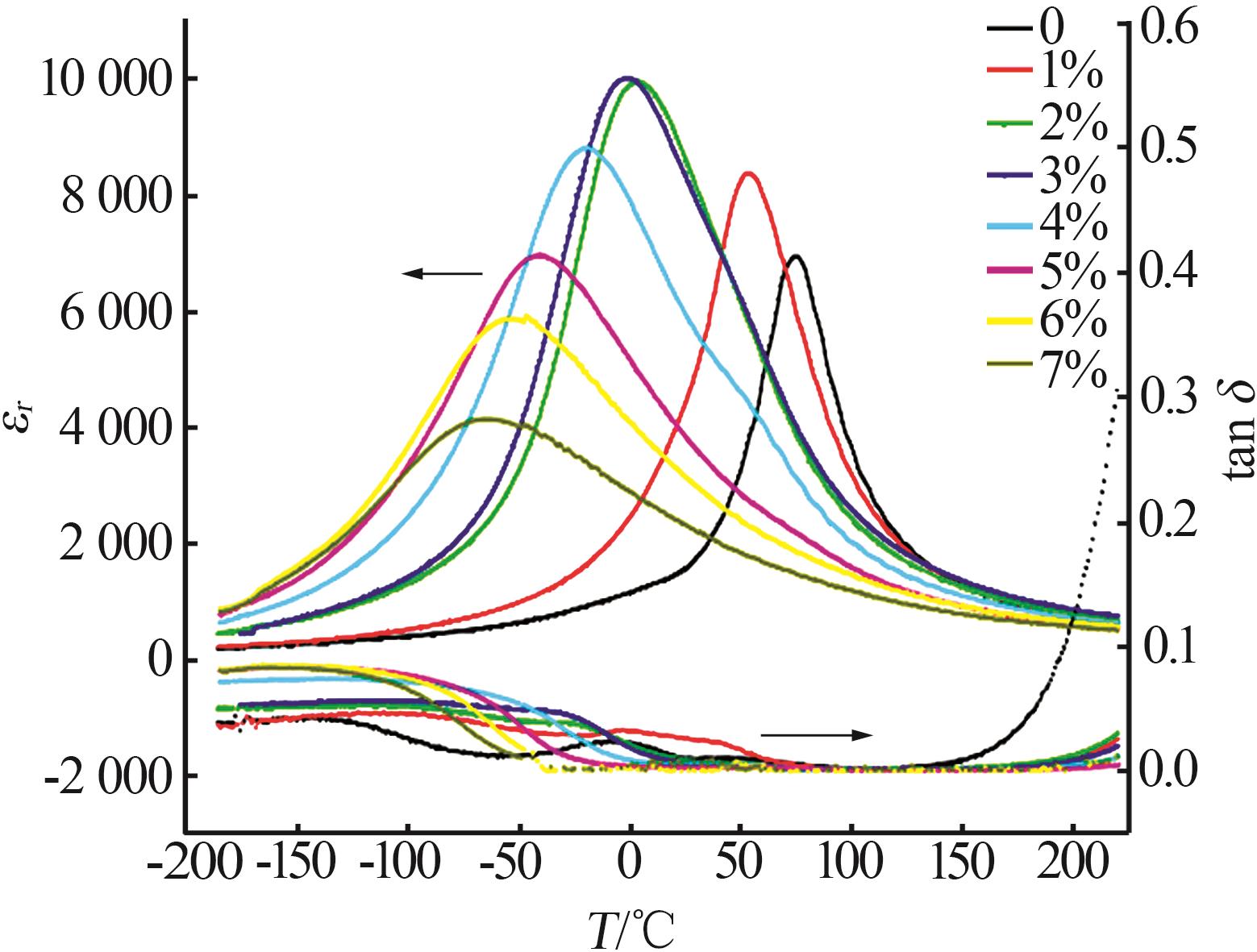

w（氧化钬）/%	介电常数最大值	居里温度/℃	半峰宽/ ℃	介电常数变化率/% （-30 ℃~+85 ℃）
0	6 981.53	76.0	52.0	+344~-62
1	8 404.60	54.2	68.0	+89~-80
2	9 990.59	4.2	98.2	+16~-81
3	9 774.94	-2.0	109.2	+20~-81
4	8 847.49	-20.0	124.2	+49~-77
5	6 984.56	-42.2	132.0	+82~-70
6	5 894.35	-55.2	146.0	+87~-65
7	4 169.89	-65.0	170.0	+77~-59
