垃圾焚烧渣机械活化改性高强度混凝土的水化特性及耐久性研究

doi:10.19964/j.issn.1006-4990.2024-0028

摘要/Abstract

摘要：

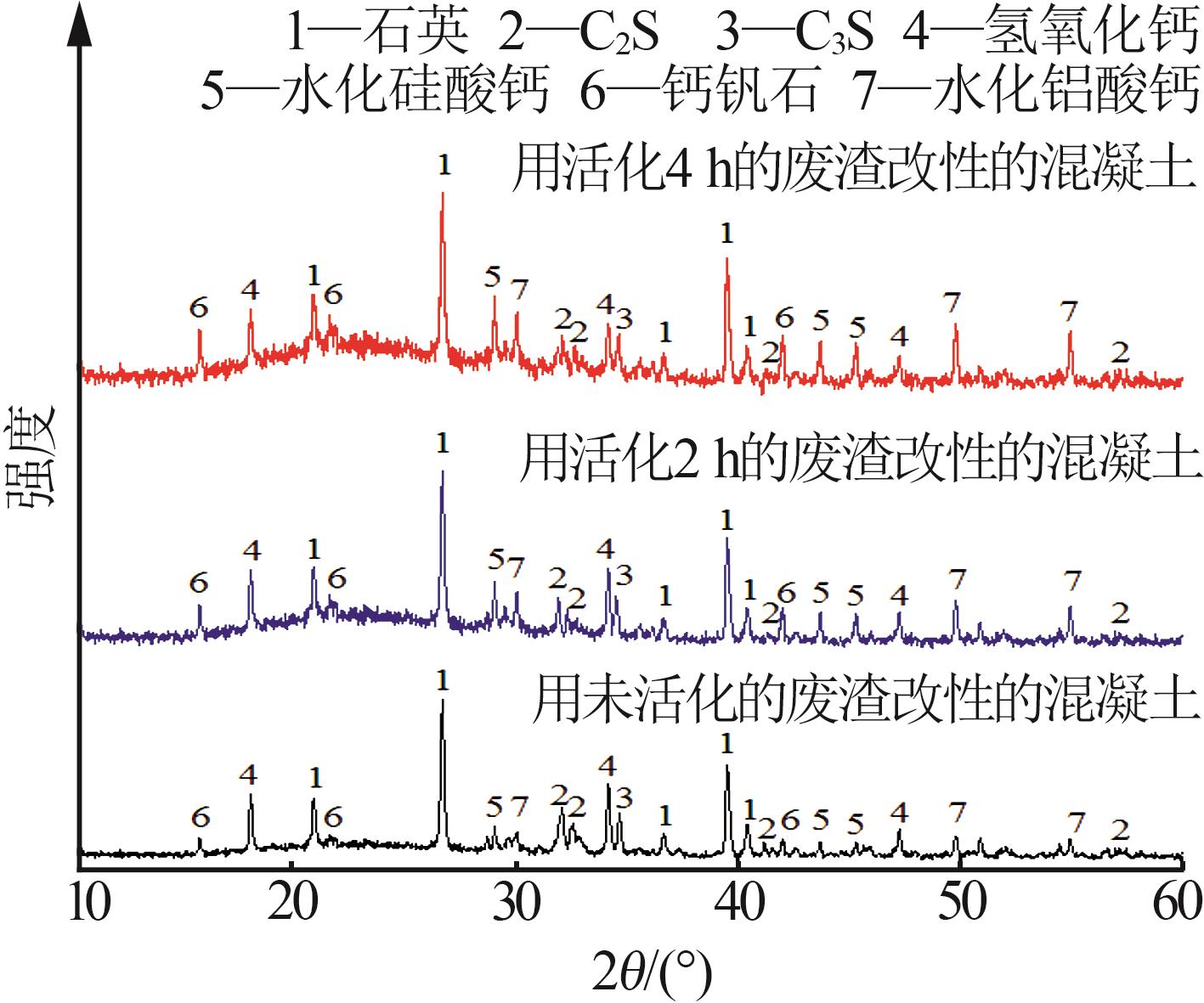

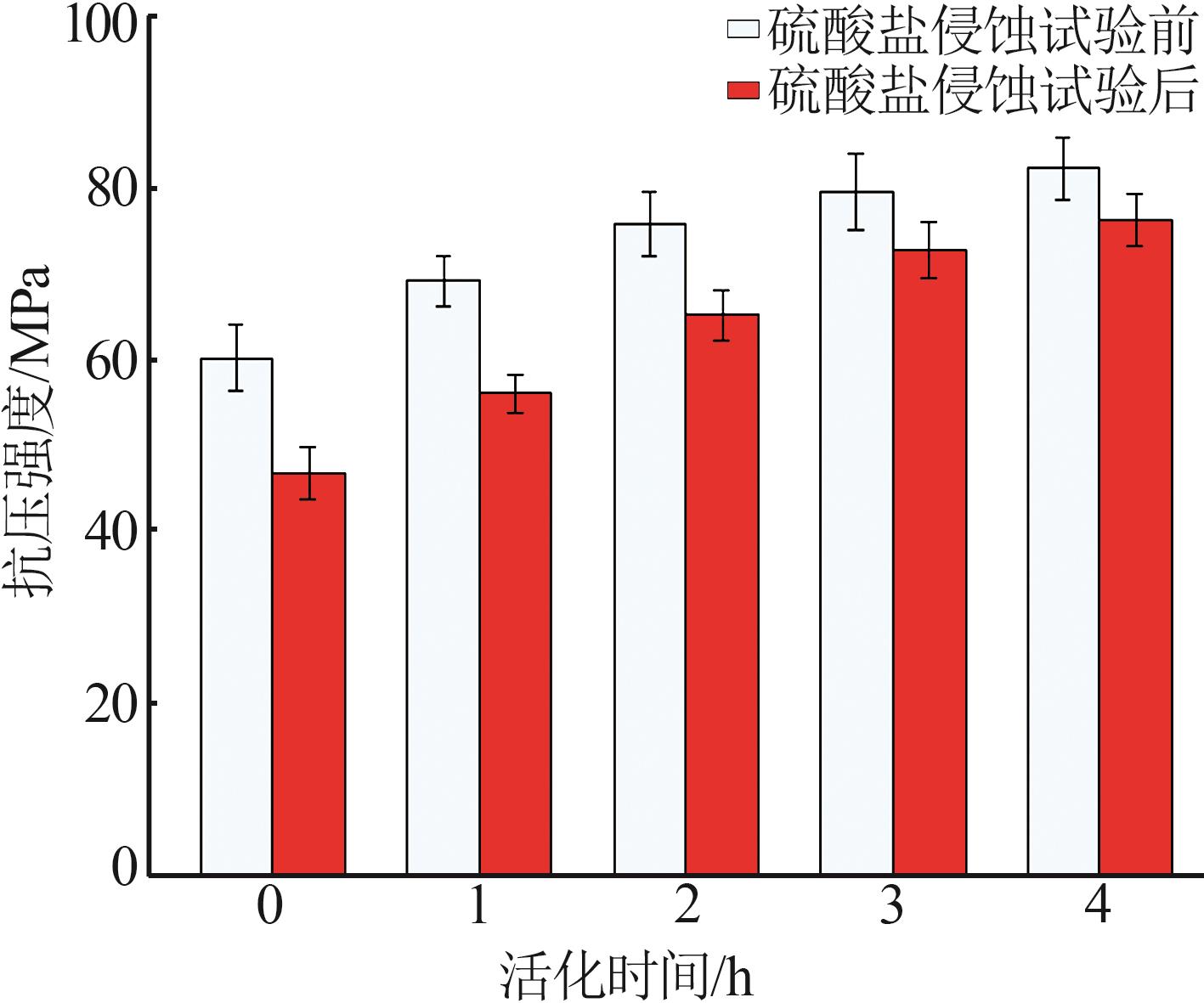

以机械活化垃圾焚烧渣为原料制备了高强混凝土制品，研究了机械球磨活化时间对废渣结构的影响规律，探讨了活化废渣改性混凝土制品的水化机理，测试了样品氯离子扩散系数与耐硫酸盐侵蚀性能。结果表明，延长活化时间细化了废渣的颗粒，破坏矿物的晶体结构，继而激发其火山灰活性。在碱性的水化环境下，溶出的活性硅铝分别与氢氧化钙反应，生成水化硅酸钙与水化铝酸钙。该反应细化了样品的孔径，提高了砂浆硬化后的致密度，有助于改善样品的抗SO₄^2-及Cl^-侵蚀性能。用活化4 h后的垃圾焚烧渣改性混凝土制品，养护28 d后试样的抗压强度大于80 MPa，符合CECS 104—1999《高强混凝土结构技术规程》中C50~C80等级标准。样品的氯离子扩散系数为4.57×10^-12 m²/s，抗硫酸盐侵蚀性能满足GB/T 50476—2019《混凝土结构耐久性设计标准》规定的临界值，该研究结果为垃圾焚烧渣的高效利用提供了理论依据。

关键词: 垃圾焚烧渣, 高强混凝土, 机械活化, 组成与结构

Abstract:

High strength concrete products were prepared with mechanically activated incineration slag as modified additive.The effect of activation time on the structure of waste slag was studied，and the hydration mechanism of activated waste slag modified concrete products was explored.Besides，the chloride ion diffusion coefficient and sulfate corrosion resistance of the samples were evaluated.The results showed that prolonging the activation time could stimulate the volcanic ash activity by refining the particle size of the waste slag and destroying the crystal structure of the mineral.In the alkaline hydration environment，calcium silicate hydrate and calcium aluminate hydrate was generated between the reaction of the dissolved active aluminum silicate and calcium hydroxide，thus refining the pore size and improving SO₄^2-and Cl^-corrosion resistance.The 28 d compressive strength of concrete products modified with 4 h activation incineration slag was greater than 80 MPa，meeting the requirements of grade C50~C80 in the CECS 104—1999 “technical specification for high strength concrete structures”.Meanwhile，the chloride ion diffusion coefficient reached 4.57×10^-12 m²/s，and sulfate resistance of concrete met the critical value in the GB/T 50476—2019“durability design standards for concrete structures”.Consequently，the research results provided new ideas for the efficient utilization of waste incineration residue.

Key words: waste incineration slag, high strength concrete, mechanical activation, composition and microstructure

中图分类号:

TQ127.2

毕超, 张笑康, 王修贵. 垃圾焚烧渣机械活化改性高强度混凝土的水化特性及耐久性研究[J]. 无机盐工业, 2024, 56(12): 142-149.

BI Chao, ZHANG Xiaokang, WANG Xiugui. Study on hydration characteristics and durability of high-strength concrete modified by mechanically activated waste incineration slag[J]. Inorganic Chemicals Industry, 2024, 56(12): 142-149.

图/表 17

表1

表2

图1

表3

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

图12

表4

图13

参考文献 14

[1]	TANG P， FLOREA M V A， SPIESZ P，et al.Characteristics and application potential of municipal solid waste incineration（MSWI） bottom ashes from two waste-to-energy plants［J］.Construction and Building Materials，2015，83：77-94.
[2]	ABBÀ A， COLLIVIGNARELLI M C， SORLINI S，et al.On the reliability of reusing bottom ash from municipal solid waste incineration as aggregate in concrete［J］.Composites Part B：Engineering，2014，58：502-509.
[3]	黎雯，王文祥，方红生，等.硅铝添加剂对机械化学法稳定飞灰中重金属的影响机制研究［J］.无机盐工业，2023，55（4）：84-91.
	LI Wen， WANG Wenxiang， FANG Hongsheng，et al.Study on effect mechanism of silicon-aluminum additives on stabilization of heavy metals in fly ash by mechanochemical stabilization meth-od［J］.Inorganic Chemicals Industry，2023，55（4）：84-91.
[4]	鲁敏，熊祖鸿，林霞，等.添加剂对垃圾焚烧炉渣免烧砖性能的影响［J］.环境化学，2019，38（9）：2141-2148.
	LU Min， XIONG Zuhong， LIN Xia，et al.Effect of additives on the performance of MSWI bottom ash baking-free brick［J］.Environmental Chemistry，2019，38（9）：2141-2148.
[5]	袁锋，范伊，宋晨路，等.城市生活垃圾焚烧灰渣作水泥混合材的研究［J］.新型建筑材料，2004，31（6）：17-19.
[6]	温金保，陆雷.机械力化学作用活化钢渣的研究［J］.硅酸盐通报，2006，25（4）：89-92，136.
	WEN Jinbao， LU Lei.Study of mechanochemistry activate the steel slag［J］.Bulletin of the Chinese Ceramic Society，2006，25（4）：89-92，136.
[7]	韩静云，宋旭艳，郜志海.机械活化烟气灰的性能特征及其火山灰效应研究［J］.非金属矿，2009，32（4）：17-19，25.
	HAN Jingyun， SONG Xuyan， GAO Zhihai.Study on property characteristics and pozzolanic effect of mechanical activated off ash gas［J］.Non-Metallic Mines，2009，32（4）：17-19，25.
[8]	党莹.纳米颗粒粉煤灰绿色混凝土的耐久性试验研究［J］.无机盐工业，2021，53（7）：96-100.
	DANG Ying.Experimental study on durability of green concrete with nano particle fly ash［J］.Inorganic Chemicals Industry，2021，53（7）：96-100.
[9]	CHAN Y N， PENG G F， ANSON M.Residual strength and pore structure of high-strength concrete and normal strength concrete after exposure to high temperatures［J］.Cement and Concrete Composites，1999，21（1）：23-27.
[10]	ZHANG Qiang， LI Yaozhuang， XU Lei，et al.Bond strength and corrosion behavior of rebar embedded in straw ash concrete［J］.Construction and Building Materials，2019，205：21-30.
[11]	ZHANG Dongrui， ZHU Huajun， WU Qisheng，et al.Investigation of the hydrophobicity and microstructure of fly ash-slag geopolymer modified by polydimethylsiloxane［J］.Construction and Building Materials，2023，369：130540.
[12]	RUAN Shengqian， CHEN Shikun， LU Jiayu，et al.Waterproof geopolymer composites modified by hydrophobic particles and polydimethylsiloxane［J］.Composites Part B：Engineering，2022，237：109865.
[13]	陈杏婕，倪文，吴辉，等.全尾矿废石骨料高强混凝土的试验研究［J］.金属矿山，2015（2）：166-172.
	CHEN Xingjie， NI Wen， WU Hui，et al.Experimental study of high-strength concrete with waste rocks and iron tailings as aggregates［J］.Metal Mine，2015（2）：166-172.
[14]	SAFIUDDIN M， RAMAN S N， ABDUS SALAM M，et al.Modeling of compressive strength for self-consolidating high-strength concrete incorporating palm oil fuel ash［J］.Materials，2016，9（5）：E396.

原料	w （SiO₂）/%	w （Al₂O₃）/%	w （CaO）/%	w （MgO）/%	w （Fe₂O₃）/%
垃圾焚烧渣	50.22	10.53	25.09	2.09	2.64
水泥	20.88	3.95	60.23	1.89	3.03
原料	w （FeO）/%	w （Na₂O）/%	w （K₂O）/%	w （SO₃）/%	烧失量
垃圾焚烧渣	1.69	1.36	4.69	0.36	1.33
水泥	0.64			0.52	8.86

粒度范围/mm	质量分数/%	粒度范围/mm	质量分数/%
<0.03	10.06	0.60~<1.18	40.09
0.03~<0.07	10.95	1.18~<4.75	8.64
0.07~<0.60	30.26

活化时间/h	w（粒径< 10 µm）/%	D₅₀/µm	D₉₀/µm	比表面积/ （m²·kg^-1）
0	5.28	62.88	956.18	43.56
1	20.59	40.03	145.22	230.17
2	39.86	20.31	72.38	392.69
3	52.81	15.87	60.02	549.43
4	70.26	8.26	28.94	728.96

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
