磷石膏基建筑石膏的制备及改性研究

doi:10.19964/j.issn.1006-4990.2023-0138

摘要/Abstract

摘要：

以磷石膏为原料，采用水洗法去除磷石膏中的杂质成分，通过低温煅烧制备建筑石膏，借助于TG-DSC技术研究煅烧温度、煅烧时间对石膏强度及三相组分含量的影响，然后考察缓凝剂三聚磷酸钠、增强剂粉煤灰、减水剂三聚氰胺及聚丙烯纤维等添加剂对石膏试块物化性能的影响。结果表明：在170 ℃、3 h低温煅烧条件下所制备的建筑石膏粉β-CaSO₄·0.5H₂O质量分数为72.23%，石膏试块力学性能优于GB/T 9776—2008《建筑石膏》中2.0级产品的要求；采用添加量为0.15%（质量分数，下同）的三聚磷酸钠作缓凝剂、添加量为5.00%的粉煤灰作增强剂、添加量为0.05%的三聚氰胺作减水剂及添加量为1.00%的聚丙烯纤维对建筑石膏粉改性处理，所制备的石膏试块7 d干抗折强度为4.17 MPa，干抗压强度为12.97 MPa。探讨了以磷石膏为原料制备建筑石膏粉中多种添加剂的作用，制备出具有良好性能的建筑石膏粉，为磷石膏综合利用提供技术方法和理论依据。

关键词: 磷石膏, 半水石膏, 强度, 建筑石膏, 低温煅烧

Abstract:

Using phosphogypsum as raw material，the impurities in phosphogypsum were removed by water washing method，architectural gypsum was prepared by low-temperature calcination，and the effects of calcination temperature and calcination time on gypsum strength and three-phase component content were studied with the help of DSC-TG technology，and then the effects of additives such as sodium tripolyphosphate，fly ash reinforcing agent，melamine and polypropylene fiber of retarder were investigated on the physical and chemical properties of gypsum test block.The results showed that the mass fraction of β-CaSO₄·0.5H₂O prepared under the condition of low calcination at 170 ℃ and 3 h was 72.23%，and the mechanical properties of gypsum test block were better than those of grade 2.0 products in GB/T 9776—2008“Building Gypsum”The sodium tripolyphosphate with an added amount of 0.15%（mass fraction，the same below） was used as a retarder，and fly ash with an added amount of 5.00% was used as a reinforcing agent with an addition amount of 0.05% melamine was used as a water reducing agent and polypropylene fiber with an addition of 1.00% was modified to build gypsum powder，and the dry flexural strength and dry compressive strength of the prepared gypsum test block were 4.17 MPa and 12.97 MPa for 7 d.The role of various additives in the preparation of architectural gypsum powder using phosphogypsum as raw material was discussed，and the construction gypsum powder with good performance was prepared，which provided technical methods and theoretical basis for the comprehensive utilization of phosphogypsum.

Key words: phosphogypsum, gypsum hemihydrate, strength, construction plaster, low calcination

中图分类号:

TQ126.31

郭爽, 邢冬娴, 郭校, 季晓杰, 汤建伟, 化全县, 王保明, 刘咏. 磷石膏基建筑石膏的制备及改性研究[J]. 无机盐工业, 2023, 55(12): 102-110.

GUO Shuang, XING Dongxian, GUO Xiao, JI Xiaojie, TANG Jianwei, HUA Quanxian, WANG Baoming, LIU Yong. Study on preparation and modification of phosphogypsum-based architectural gypsum[J]. Inorganic Chemicals Industry, 2023, 55(12): 102-110.

图/表 16

表1

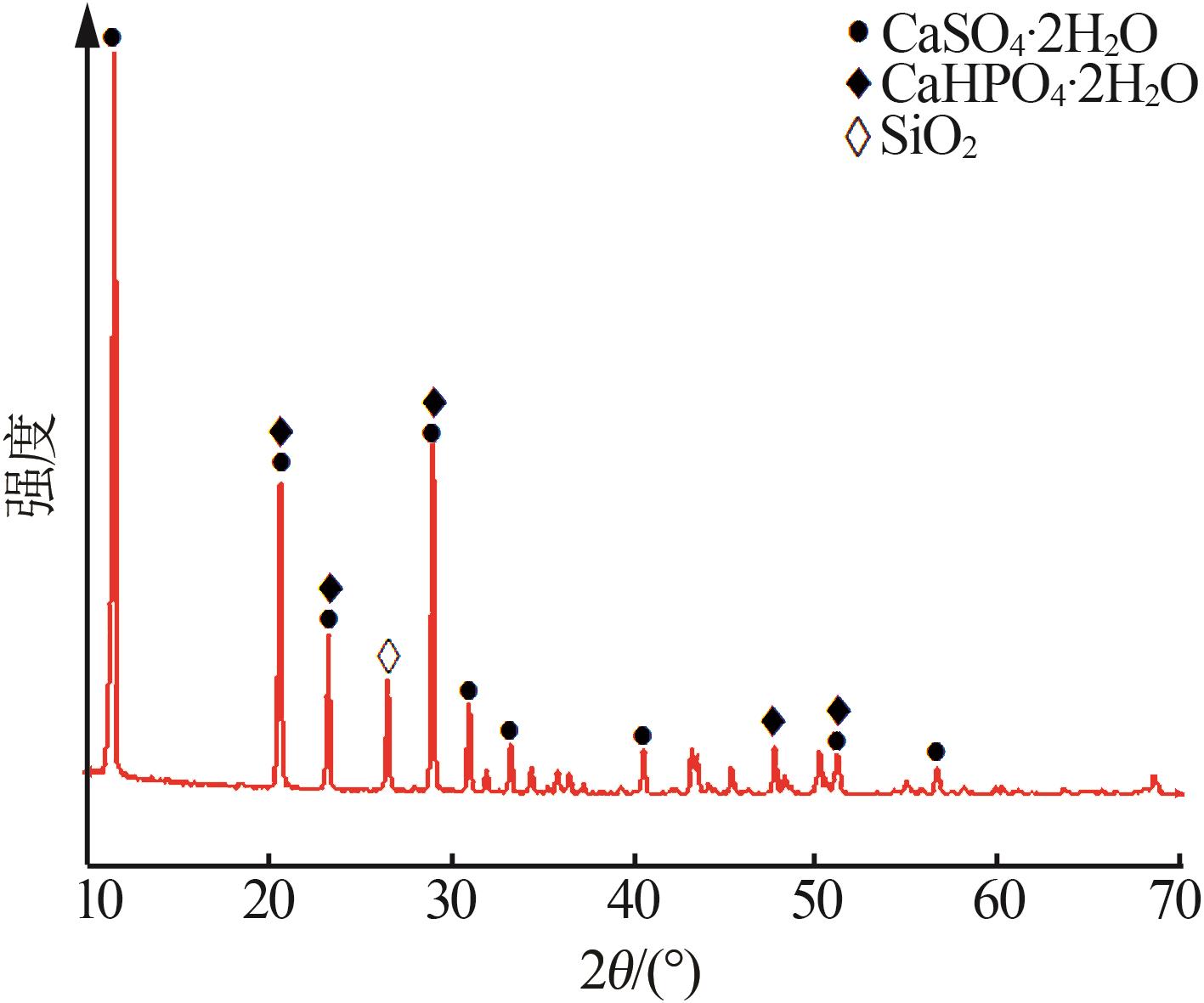

图1

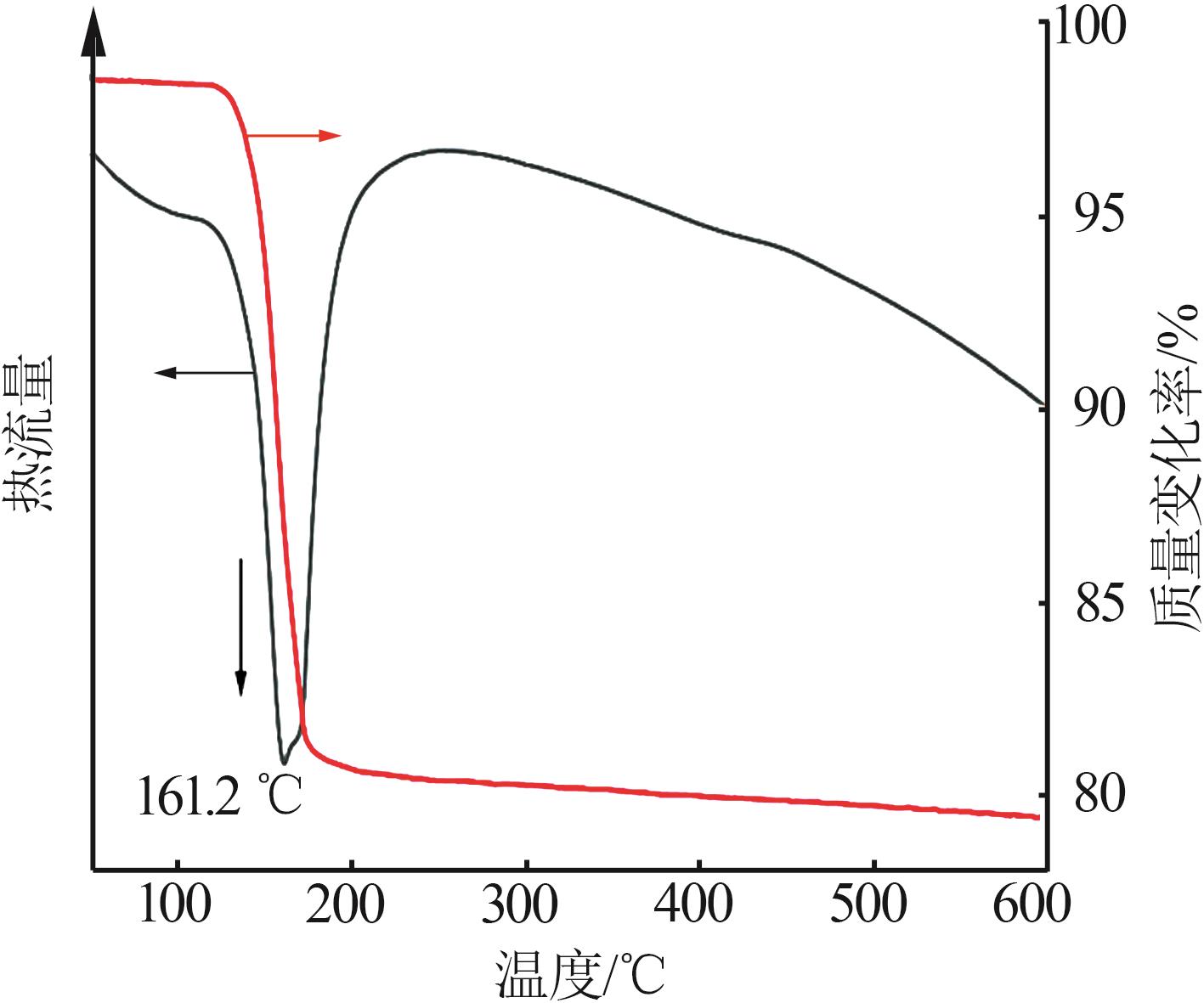

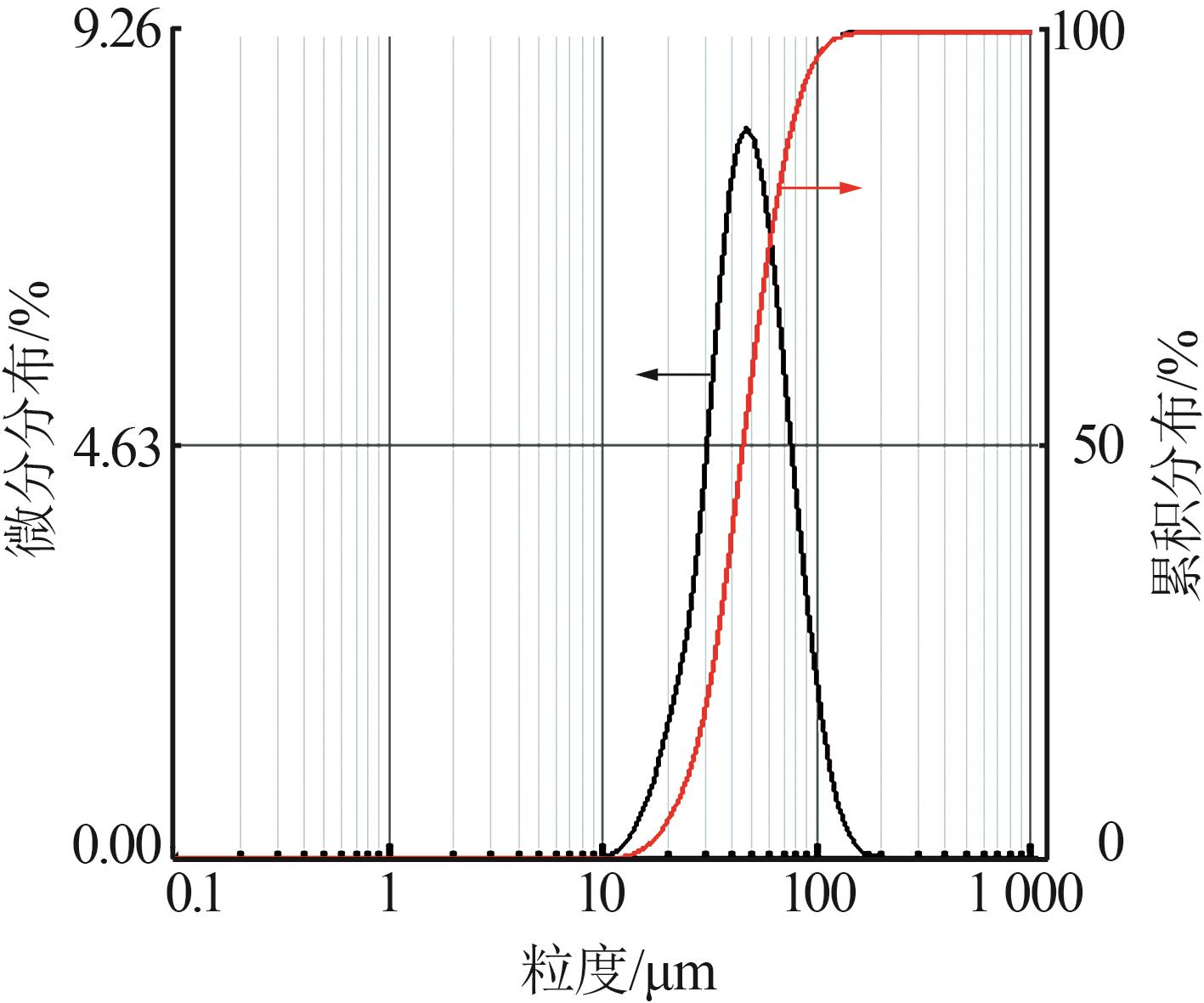

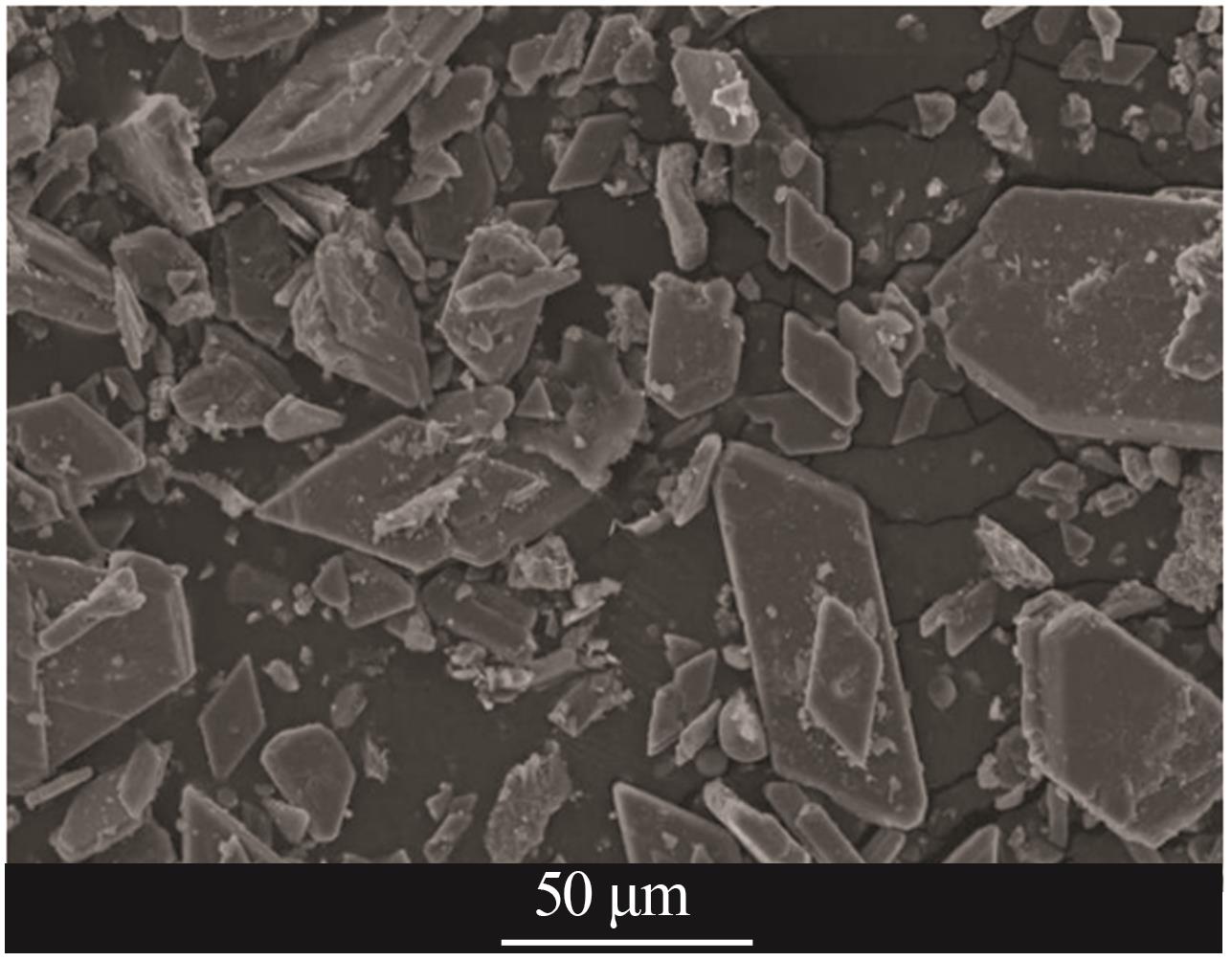

图2

图3

表2

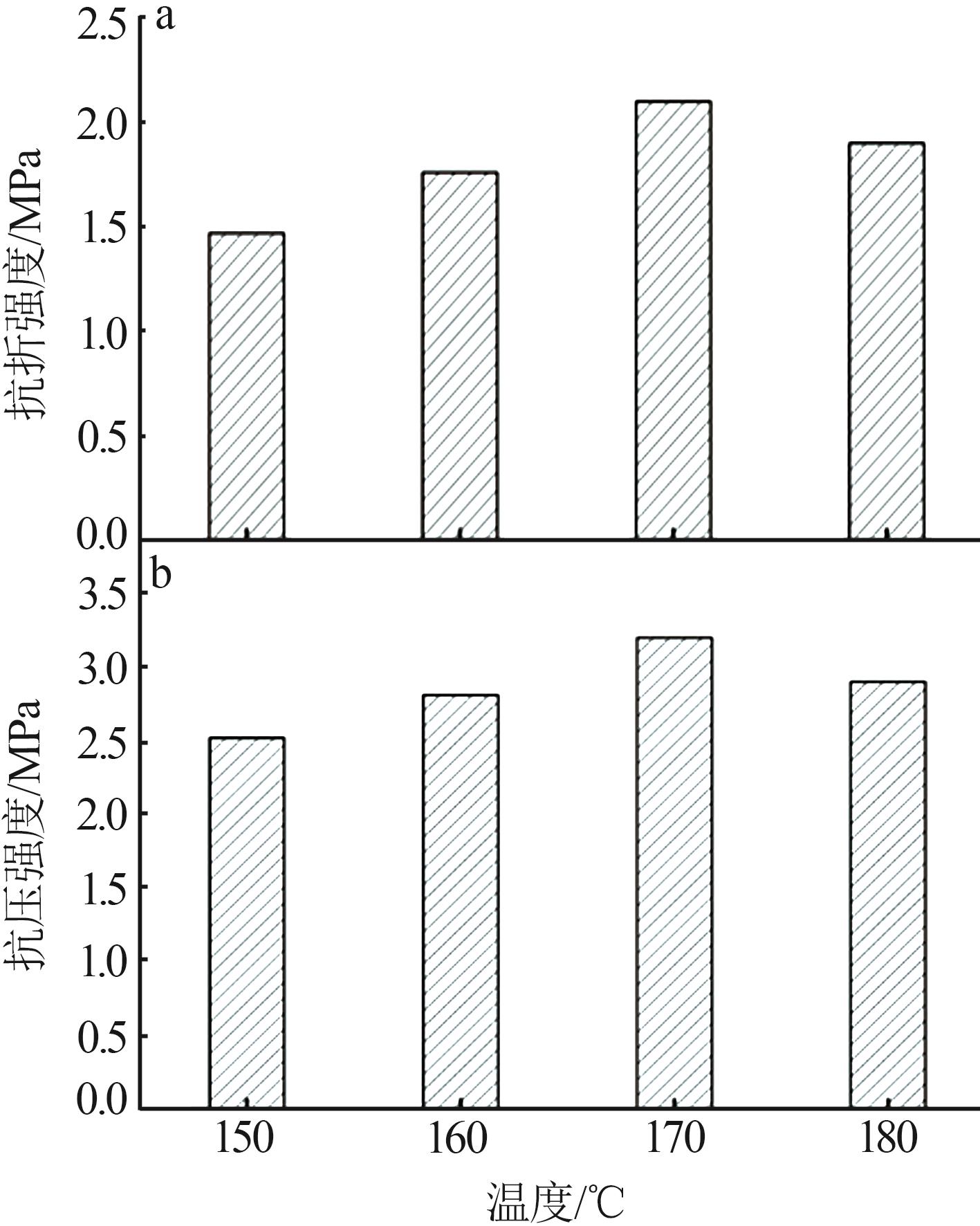

图4

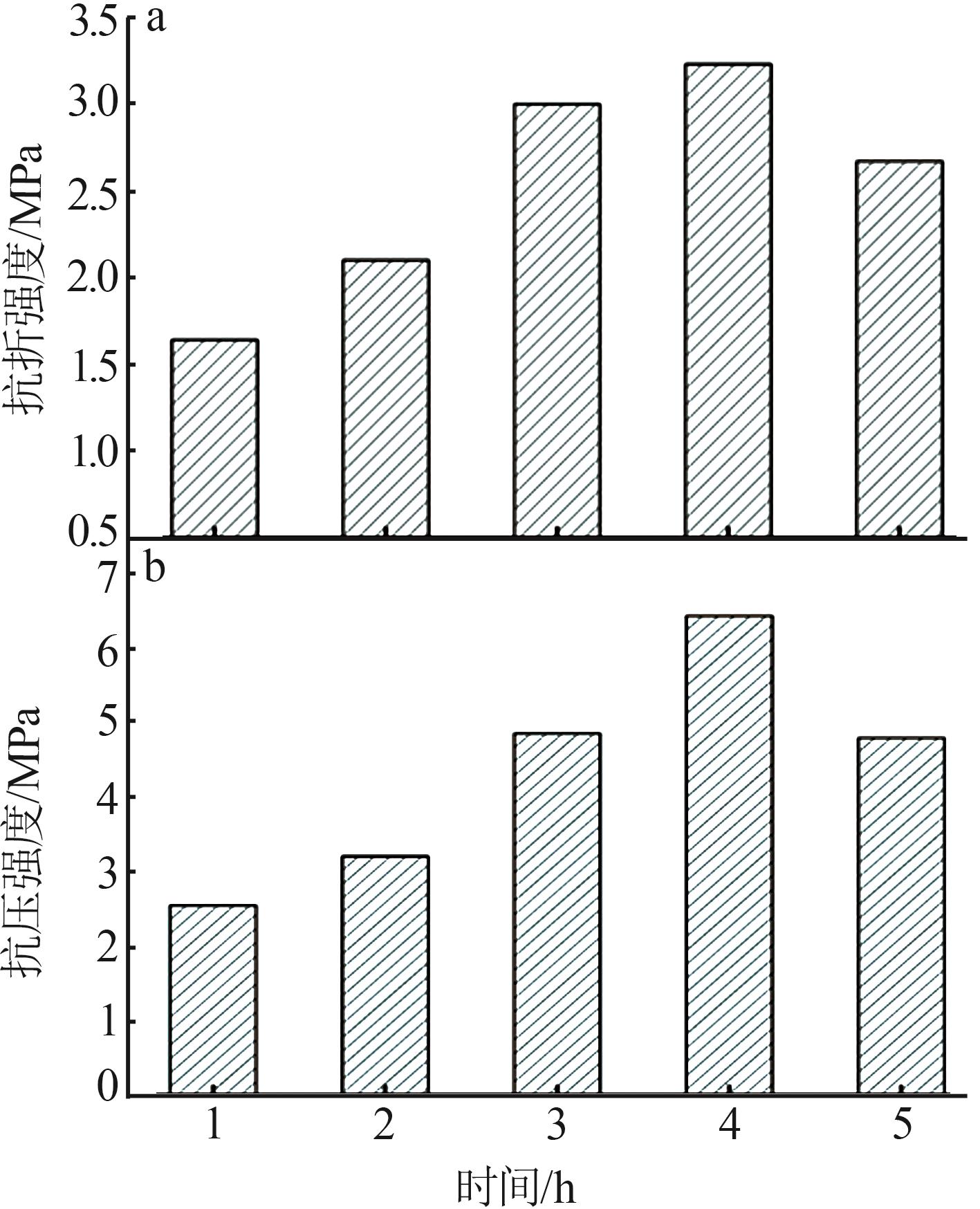

图5

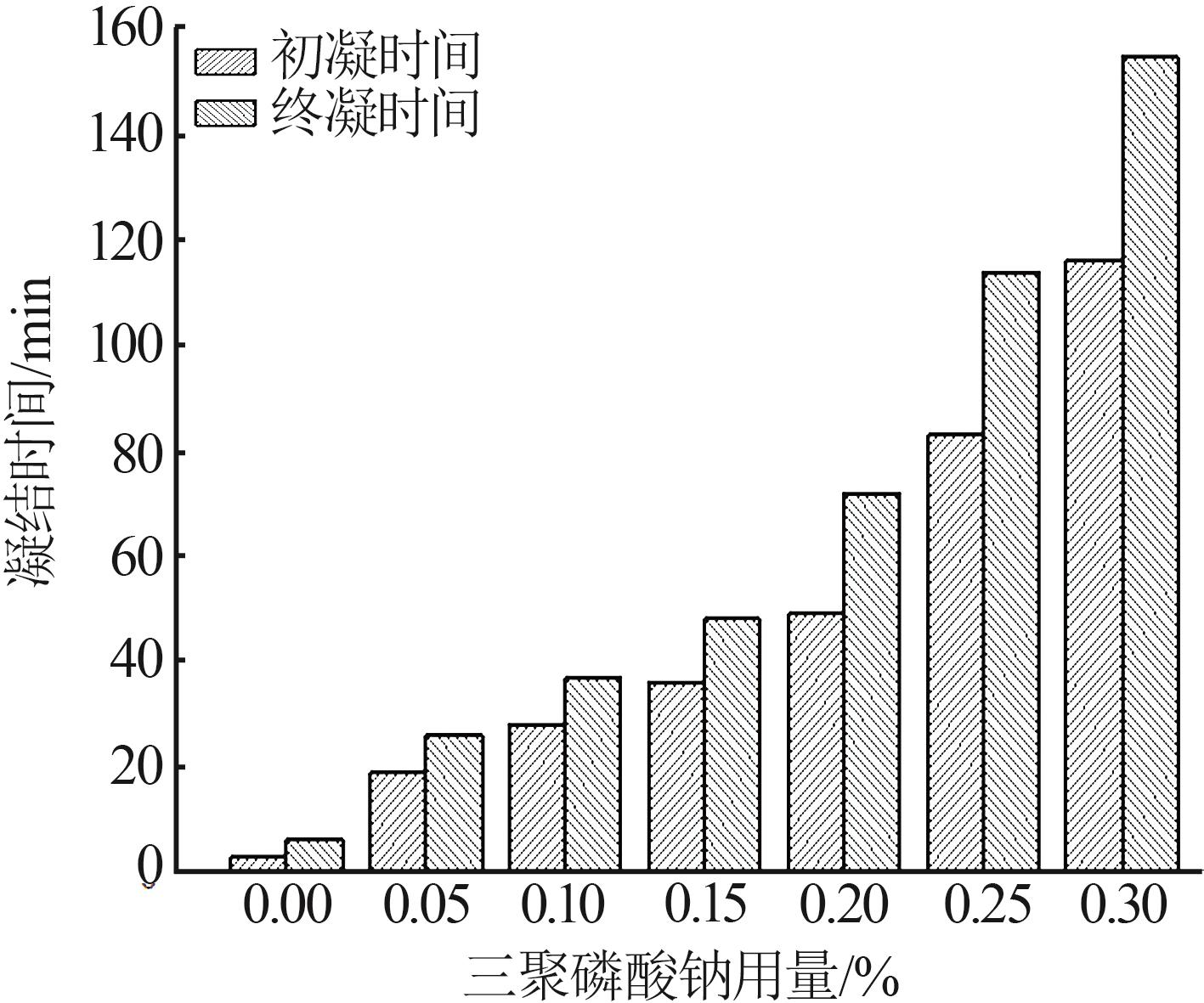

图6

表3

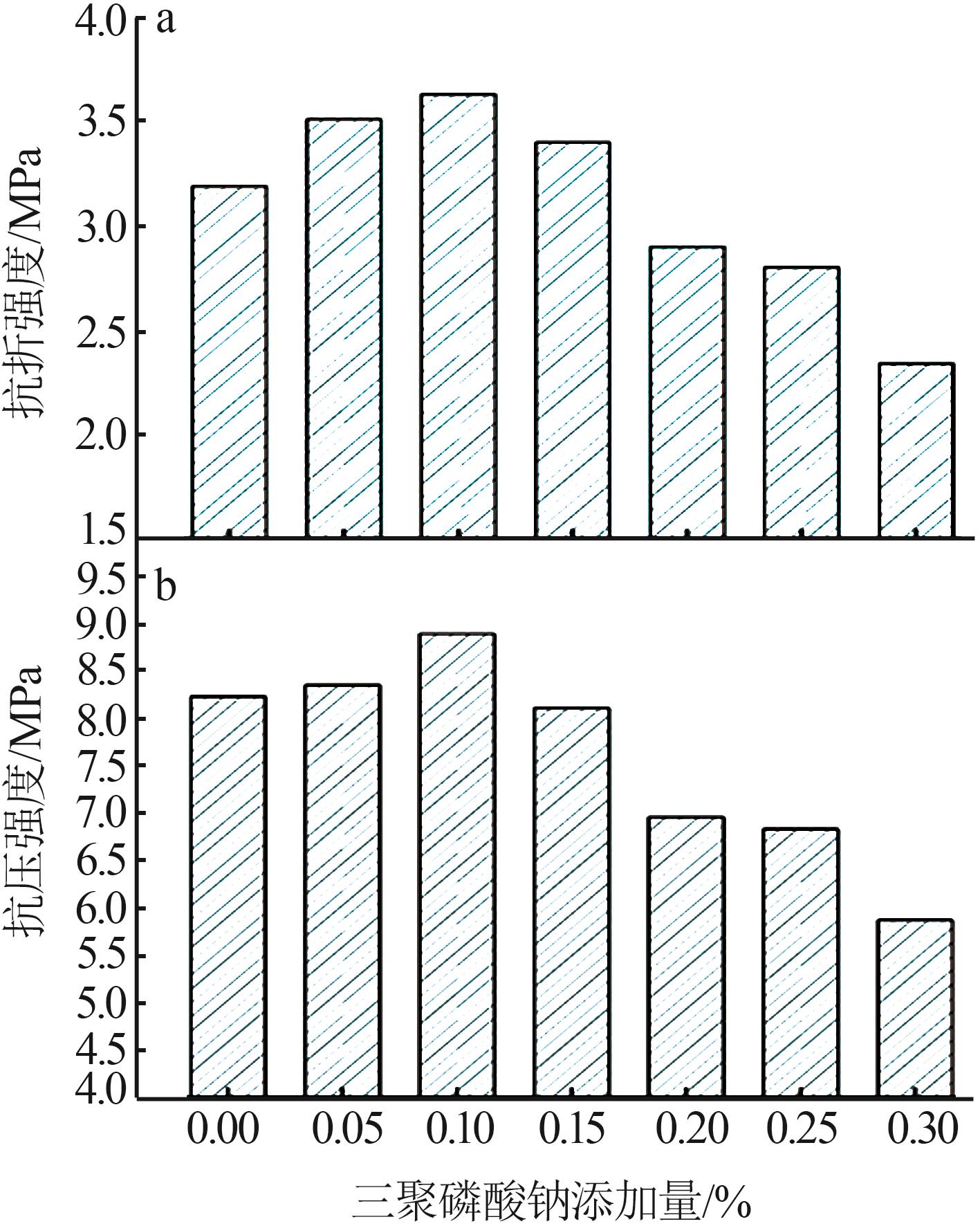

图7

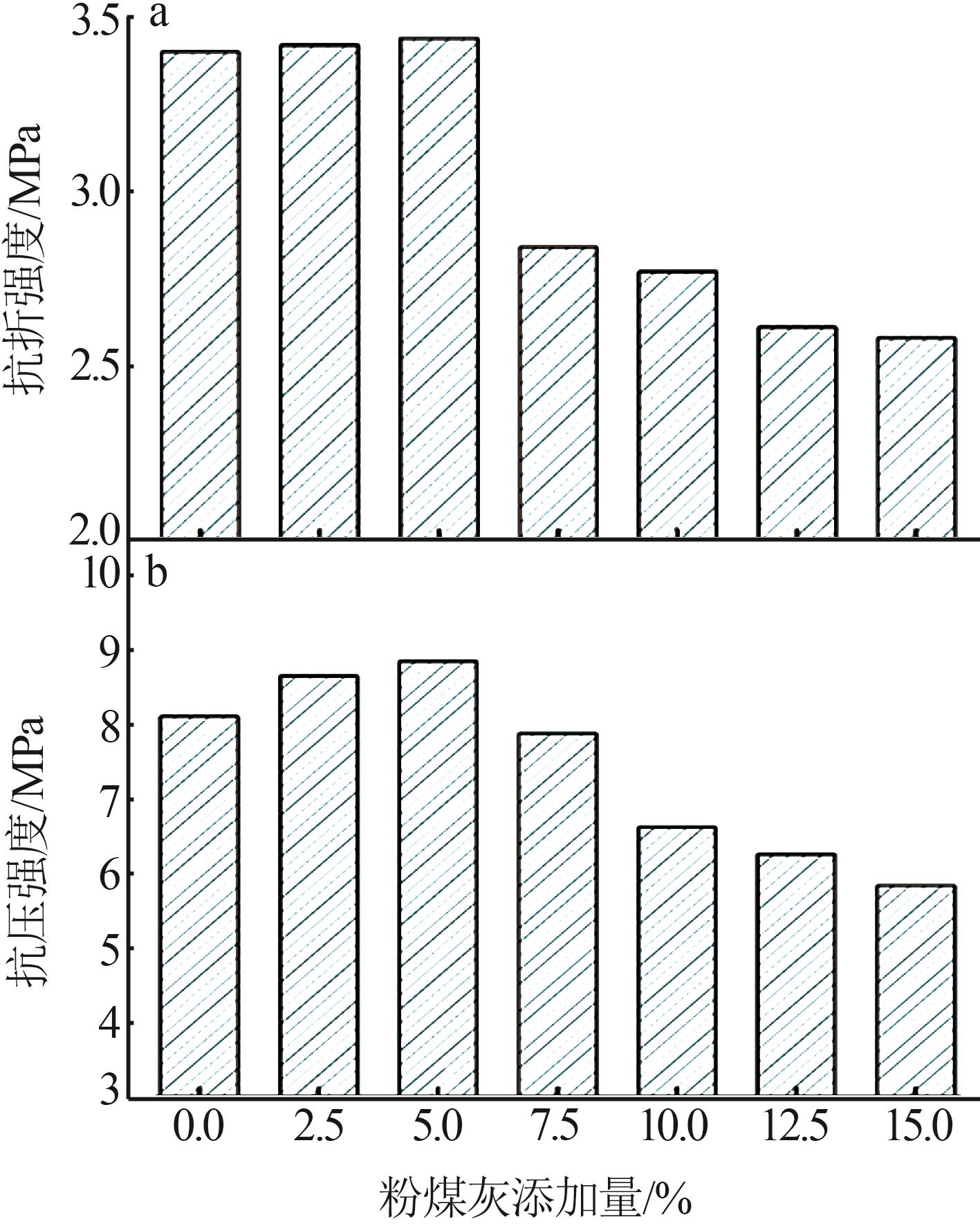

图8

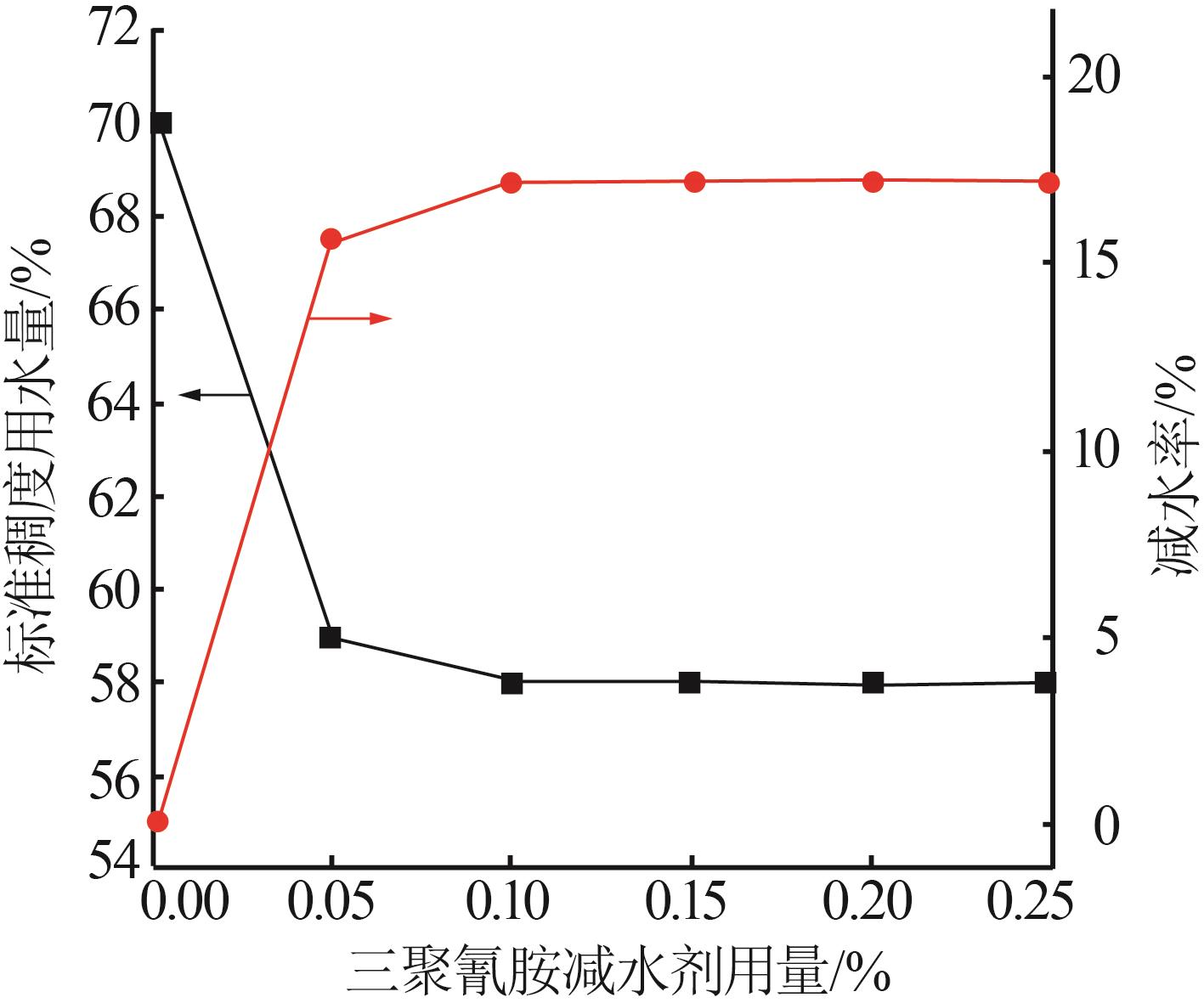

图9

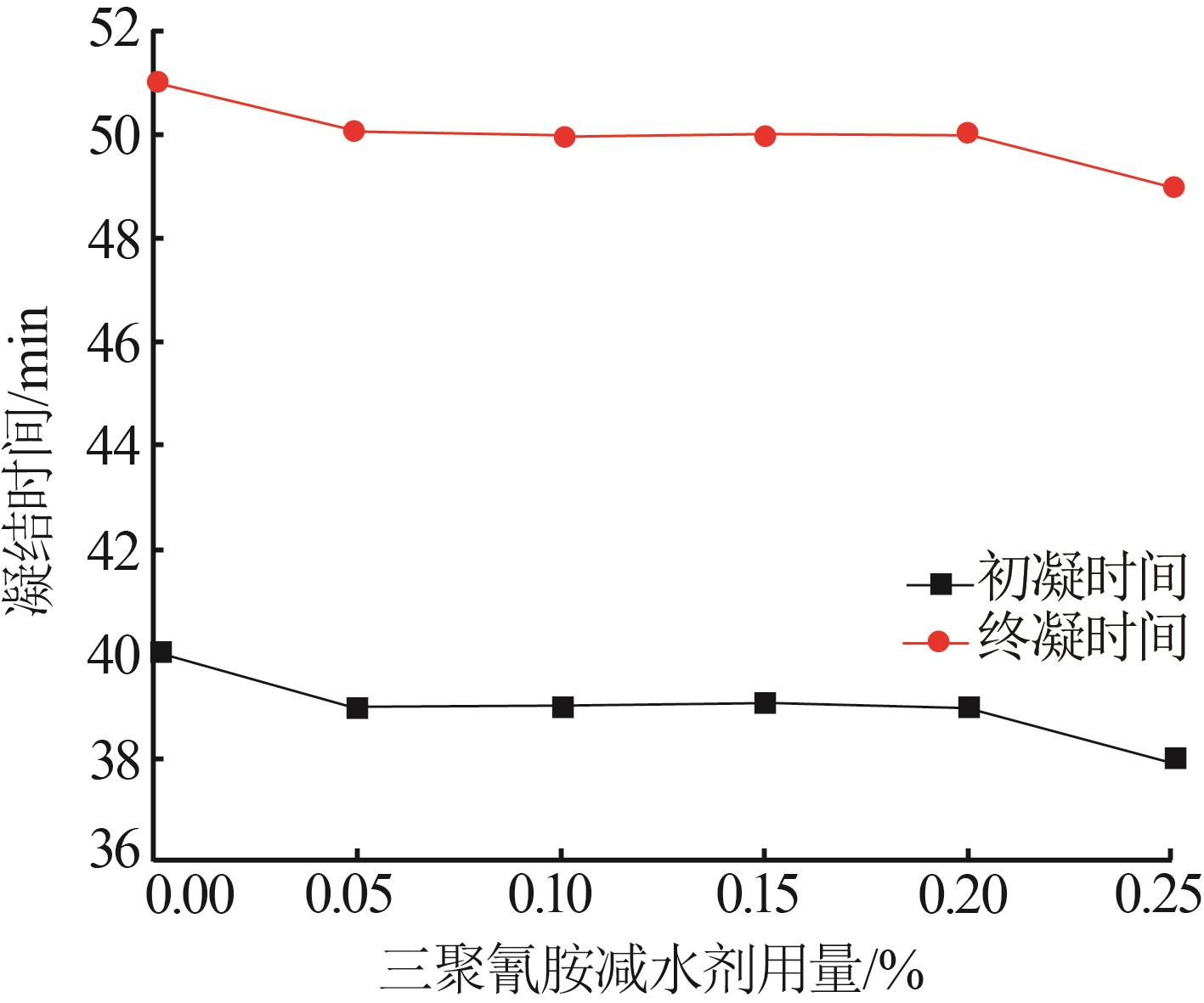

图10

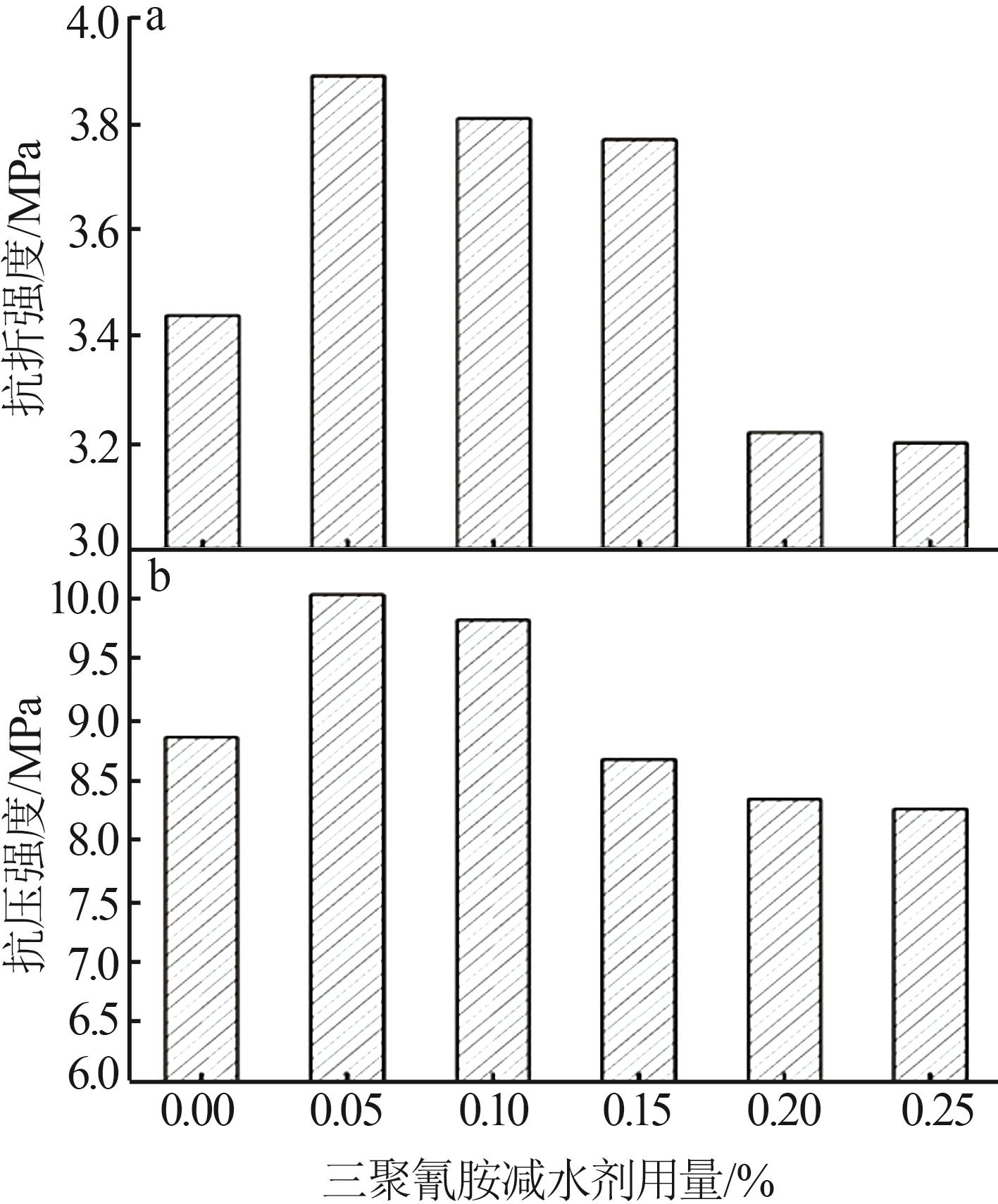

图11

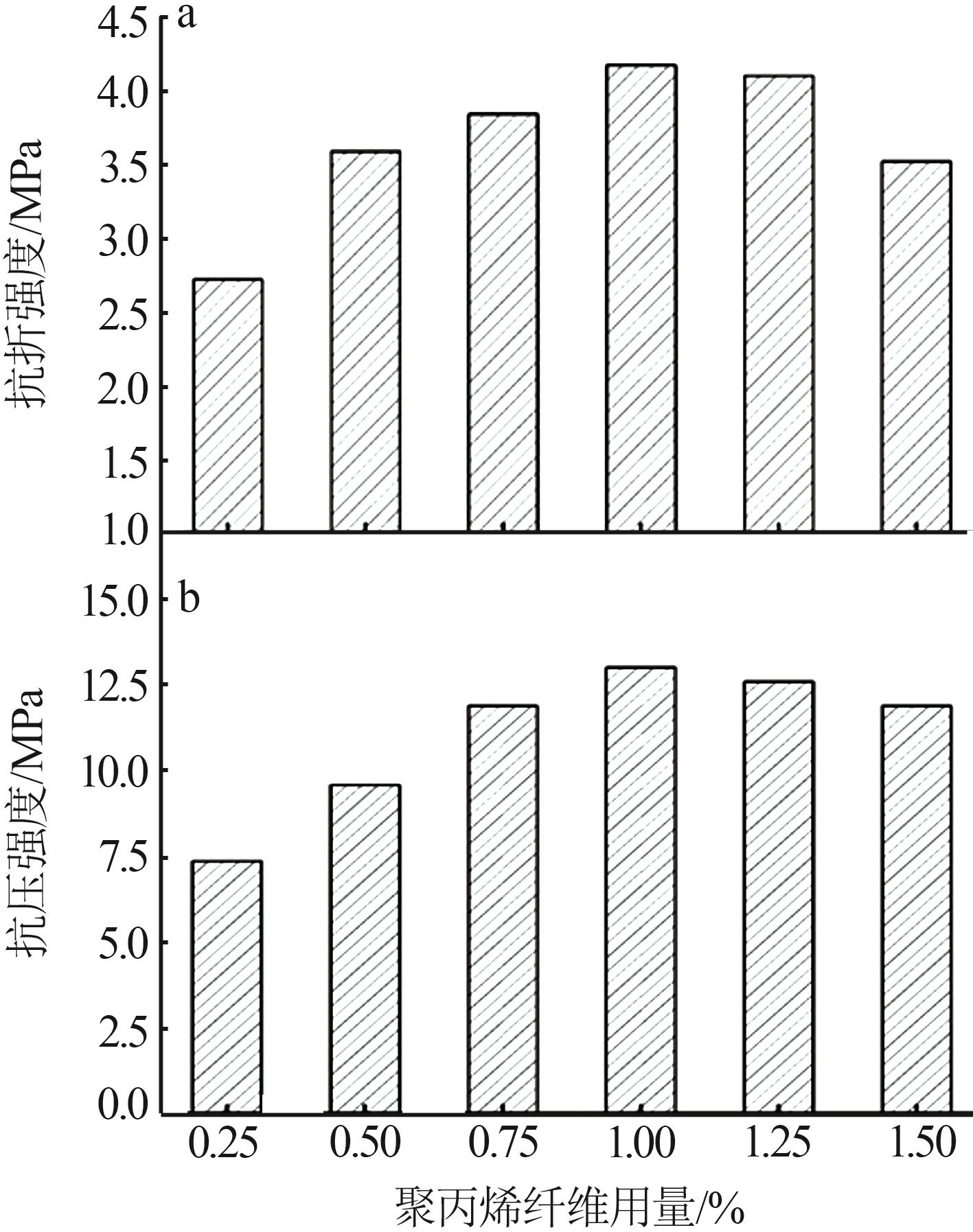

图12

图13

参考文献 29

1	TAN Hongbo， LI Xiangguo， HE Chao， et al. Utilization of lithium slag as an admixture in blended cements：Physico-mechanical and hydration characteristics［J］. Journal of Wuhan University of Tech- nology-Mater.Sci.Ed.， 2015， 30（1）：129-133.
2	TAN Hongbo， ZHANG Xun， HE Xingyang， et al. Utilization of lithium slag by wet-grinding process to improve the early strength of sulphoaluminate cement paste［J］. Journal of Cleaner Production， 2018， 205：536-551. doi: 10.1016/j.jclepro.2018.09.027
3	李东旭，焦嘉伟，廖大龙. 我国磷石膏在新型建筑材料行业的发展及思考［J］. 新型建筑材料， 2021， 48（11）：1-4，11.
	LI Dongxu， JIAO Jiawei， LIAO Dalong. The development and thinking of phosphogypsum used in new building materials in China［J］. New Building Materials， 2021， 48（11）：1-4，11.
4	LU Wenda， MA Baoguo， SU Ying， et al. Preparation of α-hemihydrate gypsum from phosphogypsum in recycling CaCl₂ solution［J］. Construction and Building Materials， 2019， 214：399-412. doi: 10.1016/j.conbuildmat.2019.04.148
5	ZHOU Jun， GAO Hui， SHU Zhu， et al. Utilization of waste phosphogypsum to prepare non-fired bricks by a novel Hydration-Recrystallization process［J］. Construction and Building Materials， 2012， 34：114-119. doi: 10.1016/j.conbuildmat.2012.02.045
6	叶学东. 2019年我国磷石膏利用现状及形势分析［J］. 磷肥与复肥， 2020， 35（7）：1-3.
	YE Xuedong. Status and situation analysis of phosphogypsum utilization in China in 2019［J］. Phosphate & Compound Fertilizer， 2020， 35（7）：1-3.
7	胡宏，何兵兵，薛绍秀. α-半水石膏的制备与应用研究进展［J］. 新型建筑材料， 2015， 42（4）：44-48.
	HU Hong， HE Bingbing， XUE Shaoxiu. Research progress on preparation and application of α-calcium sulfate hemihydrate［J］. New Building Materials， 2015， 42（4）：44-48.
8	李紫瑞，邢冬娴，汤建伟，等. 磷石膏基复合相变材料的制备及储热性能研究［J］. 无机盐工业， 2022， 54（4）：34-39.
	LI Zirui， XING Dongxian， TANG Jianwei， et al. Study on preparation and heat storage performance of phosphogypsum-based composite phase change materials［J］. Inorganic Chemicals Industry， 2022， 54（4）：34-39.
9	董泽，翟延波，任志威，等. 磷石膏建材资源化利用研究进展［J］. 无机盐工业， 2022， 54（4）：5-9.
	DONG Ze， ZHAI Yanbo， REN Zhiwei， et al. Research progress on phosphogypsum utilization in building materials［J］. Inorganic Chemicals Industry， 2022， 54（4）：5-9.
10	韩松，赵志曼，成耀华，等. 关于利用云南磷石膏制备磷建筑石膏预处理实验研究［J］. 科学技术与工程， 2014， 14（30）：250-253.
	HAN Song， ZHAO Zhiman， CHENG Yaohua， et al. On study of pretreatment for preparation of gypsum building plaster with Yunnan phosphorus［J］. Science Technology and Engineering， 2014， 14（30）：250-253.
11	DEĞIRMENCI N. Utilization of phosphogypsum as raw and calcined material in manufacturing of building products［J］. Construction and Building Materials， 2008， 22（8）：1857-1862. doi: 10.1016/j.conbuildmat.2007.04.024
12	李恒，张晖，资学民. 磷石膏煅烧工艺进展分析［J］. 无机盐工业， 2023， 55（6）：27-35.
	LI Heng， ZHANG Hui， ZI Xuemin. Analysis on calcination process of phosphogypsum［J］. Inorganic Chemicals Industry， 2023， 55（6）：27-35.
13	黄照昊，罗康碧，李沪萍. 磷石膏中杂质种类及除杂方法研究综述［J］. 硅酸盐通报， 2016， 35（5）：1504-1508.
	HUANG Zhaohao， LUO Kangbi， LI Huping. Types of impurity in phosphogypsum and the method of removing impurity research review［J］. Bulletin of the Chinese Ceramic Society， 2016， 35（5）：1504-1508.
14	张太玥，谢凡，郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究［J］. 无机盐工业， 2022， 54（9）：136-142.
	ZHANG Taiyue， XIE Fan， GUO Junyuan. Study on performance optimization and mechanism of phosphogypsum based composite cementitious materials［J］. Inorganic Chemicals Industry， 2022， 54（9）：136-142.
15	马保国，孙仲达，苏英，等. 缓凝剂改性磷建筑石膏及其机理研究［J］. 硅酸盐通报， 2017， 36（12）：3978-3983，3992.
	MA Baoguo， SUN Zhongda， SU Ying， et al. Mechanism research of phosphor building gypsum with retarder modified［J］. Bulletin of the Chinese Ceramic Society， 2017， 36（12）：3978-3983，3992.
16	张彪，郑光亚，刘家宁，等. 减水剂对磷石膏基建筑石膏性能的影响［J］. 硅酸盐通报， 2020， 39（5）：1540-1546.
	ZHANG Biao， ZHENG Guangya， LIU Jianing， et al. Effect of water reducing agent on properties of phosphogypsum based building gypsum［J］. Bulletin of the Chinese Ceramic Society， 2020， 39（5）：1540-1546.
17	谢元涛. 石膏材料增强增韧研究［D］. 唐山：华北理工大学， 2022.
	XIE Yuantao. Research on strengthening and toughening of gypsum materials［D］. Tangshan： North China University of Science and Technology， 2022.
18	张粤. 改性磷石膏在水泥基湿拌砂浆中影响研究［D］. 贵阳：贵州大学， 2022.
	ZHANG Yue. Study on the influence of modified phosphogypsum in cement-based wet-mixed mortar［D］. Guiyang： Guizhou University， 2022.
19	郑绍聪，余强，宁平，等. 磷石膏制备β半水石膏粉的研究［J］. 现代化工， 2015， 35（5）：60-63，65.
	ZHENG Shaocong， YU Qiang， NING Ping， et al. Preparation of β-hemihydrate gypsum with phosphogypsum［J］. Modern Chemical Industry， 2015， 35（5）：60-63，65.
20	彭家惠. 建筑石膏减水剂与缓凝剂作用机理研究［D］. 重庆：重庆大学， 2004.
	PENG Jiahui. Study on action mechanism of water reducers and retarders for building gypsum［D］. Chongqing： Chongqing University， 2004.
21	张伶俐，罗慧，夏伟军. 缓凝剂对不同种类石膏性能的影响［J］. 新型建筑材料， 2016， 43（9）：18-21.
	ZHANG Lingli， LUO Hui， XIA Weijun. Effect of retarder on the properties of different kinds of gypsum［J］. New Building Materials， 2016， 43（9）：18-21.
22	彭家惠，张建新，瞿金东，等. 三聚磷酸钠对建筑石膏水化进程的影响及缓凝机理研究［J］. 硅酸盐通报， 2007， 26（6）：1053-1057.
	PENG Jiahui， ZHANG Jianxin， QU Jindong， et al. Effect of sodium tripolyphosphate on hydration process of building gypsum and its retarding mechanism［J］. Bulletin of the Chinese Ceramic Society， 2007， 26（6）：1053-1057.
23	陈明胜，刘鹏，孔德文，等. 外掺料对磷石膏基胶凝材料力学及导热性能的影响［J］. 无机盐工业， 2022， 54（9）：113-118.
	CHEN Mingsheng， LIU Peng， KONG Dewen， et al. Effect of external admixtures on mechanical and thermal conductivity of phosphogypsum composite cementitious materials［J］. Inorganic Che-Industry micals， 2022， 54（9）：113-118.
24	何玉龙，陈德玉，王舒州，等. 磷石膏基胶凝材料的试验研究［J］. 非金属矿， 2015， 38（4）：19-22.
	HE Yulong， CHEN Deyu， WANG Shuzhou， et al. Study on phosphogypsum cementitious materials［J］. Non-Metallic Mines， 2015， 38（4）：19-22.
25	王响，张鹏，吴鹏，等. 不同结构聚羧酸减水剂对α-高强石膏性能的影响［J］. 新型建筑材料， 2019， 46（12）：73-75.
	WANG Xiang， ZHANG Peng， WU Peng， et al. Effect of polycarboxylate superplasticizer with different molecular structures on the properties of α-type high-strength gypsum［J］. New Building Materials， 2019， 46（12）：73-75.
26	曾众，赵志曼，全思臣，等. 减水剂与磷建筑石膏基胶凝材料兼容性研究［J］. 非金属矿， 2017， 40（5）：32-35.
	ZENG Zhong， ZHAO Zhiman， QUAN Sichen， et al. Study on compatibility between superplasticizer and phosphor building gyps-
	umbased cementitious material［J］. Non-Metallic Mines， 2017， 40（5）：32-35.
27	陈明凤，彭家惠，瞿金东，等. 减水剂对建筑石膏性能及水化进程的影响［J］. 新型建筑材料， 2003， 30（9）：24-27.
28	郜峰，赵志曼，全思臣，等. 不同减水剂对β型磷建筑石膏性能的影响［J］. 硅酸盐通报， 2017， 36（3）：960-964，978.
	GAO Feng， ZHAO Zhiman， QUAN Sichen， et al. Different water reducing agents on the properties of β type building phosphogypsum［J］. Bulletin of the Chinese Ceramic Society， 2017， 36（3）：960-964，978.
29	SINGH N B， MIDDENDORF B. Calcium sulphate hemihydrate hydration leading to gypsum crystallization［J］. Progress in Crystal Growth and Characterization of Materials， 2007， 53（1）：57-77. doi: 10.1016/j.pcrysgrow.2007.01.002

w（SO₃）	w（CaO）	w（SiO₂）	w（P₂O₅）	w（Al₂O₃）
48.71	35.10	13.13	1.13	0.81
w（Fe₂O₃）	w（MgO）	w（F）	w（Na₂O）	w（K₂O）
0.18	0.20	0.33	0.13	0.21

w（SO₃）	w（CaO）	w（SiO₂）	w（P₂O₅）	w（Al₂O₃）
50.66	36.60	10.18	0.85	0.614
w（Fe₂O₃）	w（MgO）	w（F）	w（Na₂O）	w（K₂O）
0.172	0.171	0.168	0.090 8	0.134

时间/h	w（附着水）/%	w（AIII）/%	w（HH）/%	w（DH）/%
1	0.07	0.00	46.12	41.74
2	0.00	0.06	67.35	19.66
3	0.00	3.91	72.23	10.85
4	0.00	30.24	51.58	2.18
5	0.00	53.12	28.36	1.68

[1]	王升昌, 郝建英, 陈佳宁, 田博. 添加硫酸铝钾煅烧对脱硫石膏制备建筑石膏性能的影响[J]. 无机盐工业, 2024, 56(4): 105-111.
[2]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[3]	陈凤, 冯康, 李铭, 沈豪杰, 田承涛, 唐远, 李智力, 何东升. 有机改性硫酸钙晶须在沥青改性中的应用[J]. 无机盐工业, 2024, 56(3): 125-130.
[4]	王茹霆, 赵小蓉, 黄绪泉, 王豪杰, 薛菲, 蔡家伟. 混合相磷石膏基胶结材制备与早期性能研究[J]. 无机盐工业, 2024, 56(3): 98-104.
[5]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[6]	杨凤玲, 乔国鑫, 杨普, 任磊, 王琼, 吴海滨, 程芳琴. 脱硫石膏制备α-半水石膏研究进展及应用[J]. 无机盐工业, 2024, 56(2): 11-20.
[7]	王艳语, 谷守玉, 侯翠红, 井红权, 关红玲, 张晖. 磷石膏配料碳热熔融还原硫逸出及熔渣物相分析[J]. 无机盐工业, 2024, 56(2): 86-94.
[8]	邓华, 侯硕旻, 李中军, 徐港, 池汝安, 习本军. 磷石膏综合利用现状及展望[J]. 无机盐工业, 2024, 56(1): 1-8.
[9]	夏桂英, 杨柳春, 袁治冶. 硫酸直接浸出磷石膏中稀土元素的研究[J]. 无机盐工业, 2024, 56(1): 107-113.
[10]	李强, 由晓敏, 佘雪峰, 姜泽毅, 薛庆国, 王静松. 焙烧温度与碳结构对钙碳球团抗压强度的影响[J]. 无机盐工业, 2023, 55(9): 43-49.
[11]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[12]	李恒, 张晖, 资学民. 磷石膏煅烧工艺进展分析[J]. 无机盐工业, 2023, 55(6): 27-35.
[13]	张磊, 李蒙, 向文国, 胡骏, 陈时熠, 段伦博. 磷石膏循环流化床煅烧分解工艺可行性分析[J]. 无机盐工业, 2023, 55(6): 85-91.
[14]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.
[15]	李鹏, 王立坤, 孟秋燕. α-半水石膏对水泥砂浆性能的影响与水化机理研究[J]. 无机盐工业, 2023, 55(3): 98-103.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
