利用垃圾焚烧渣制备陶瓷透水路面砖的试验研究

doi:10.19964/j.issn.1006-4990.2023-0332

摘要/Abstract

摘要：

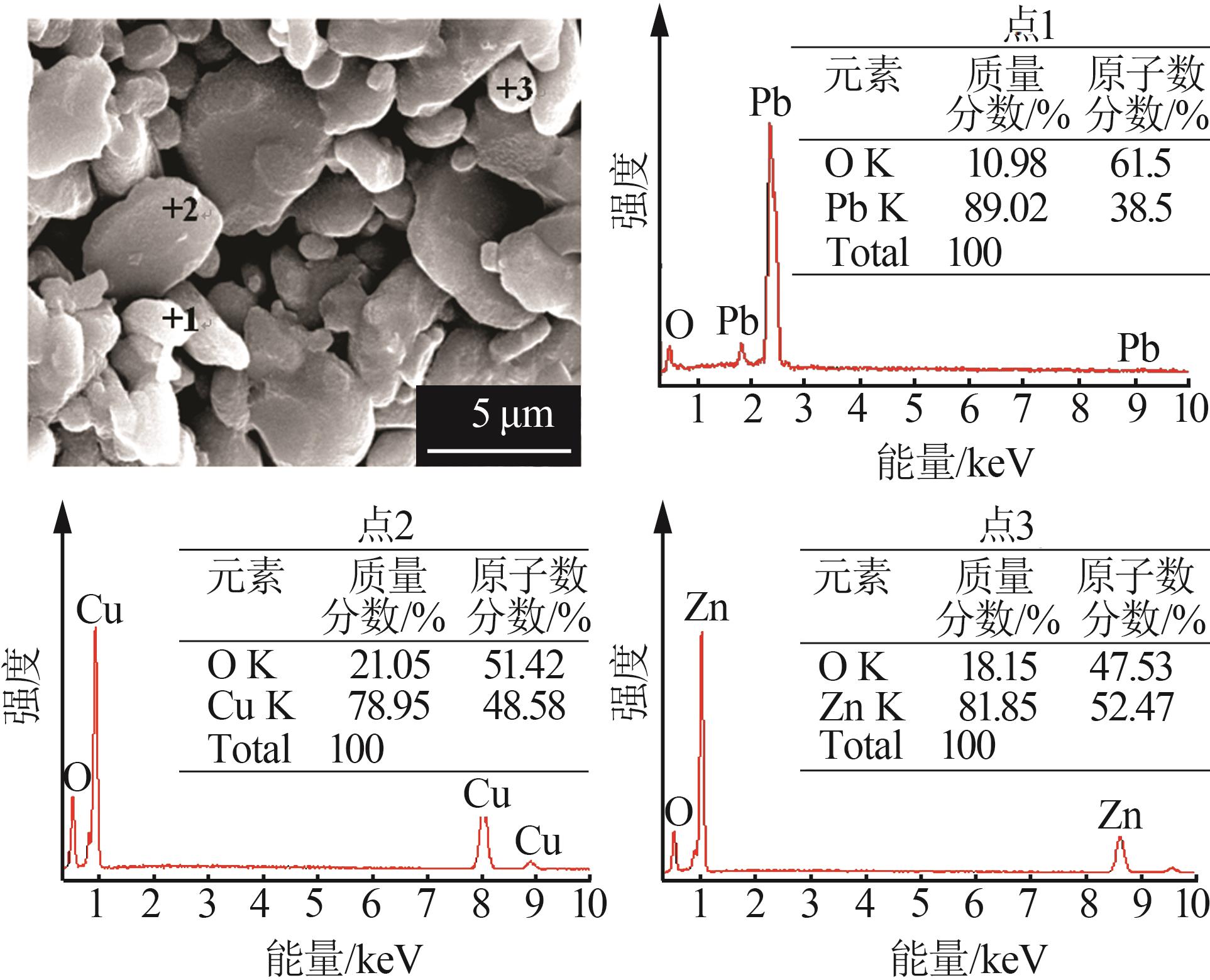

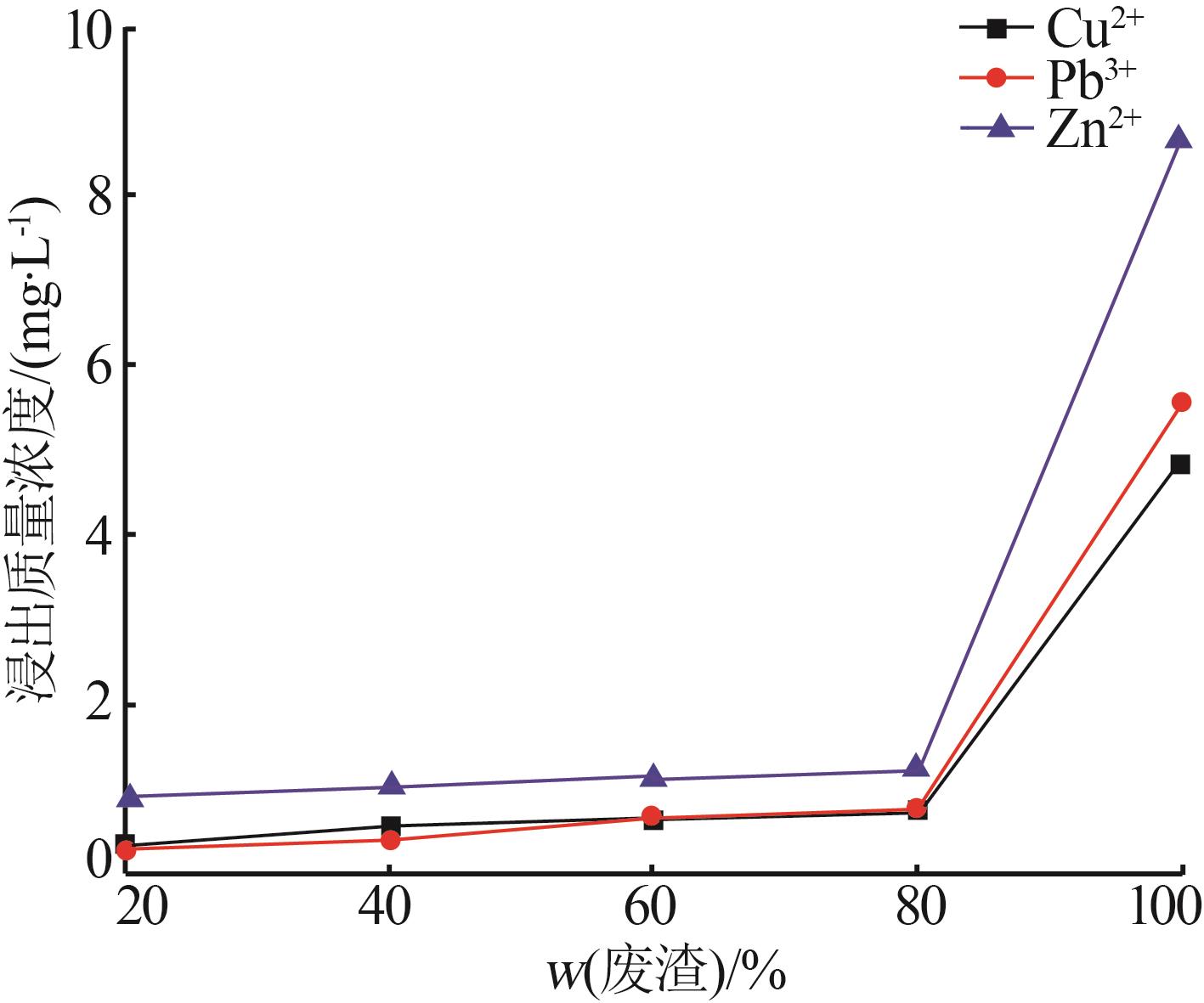

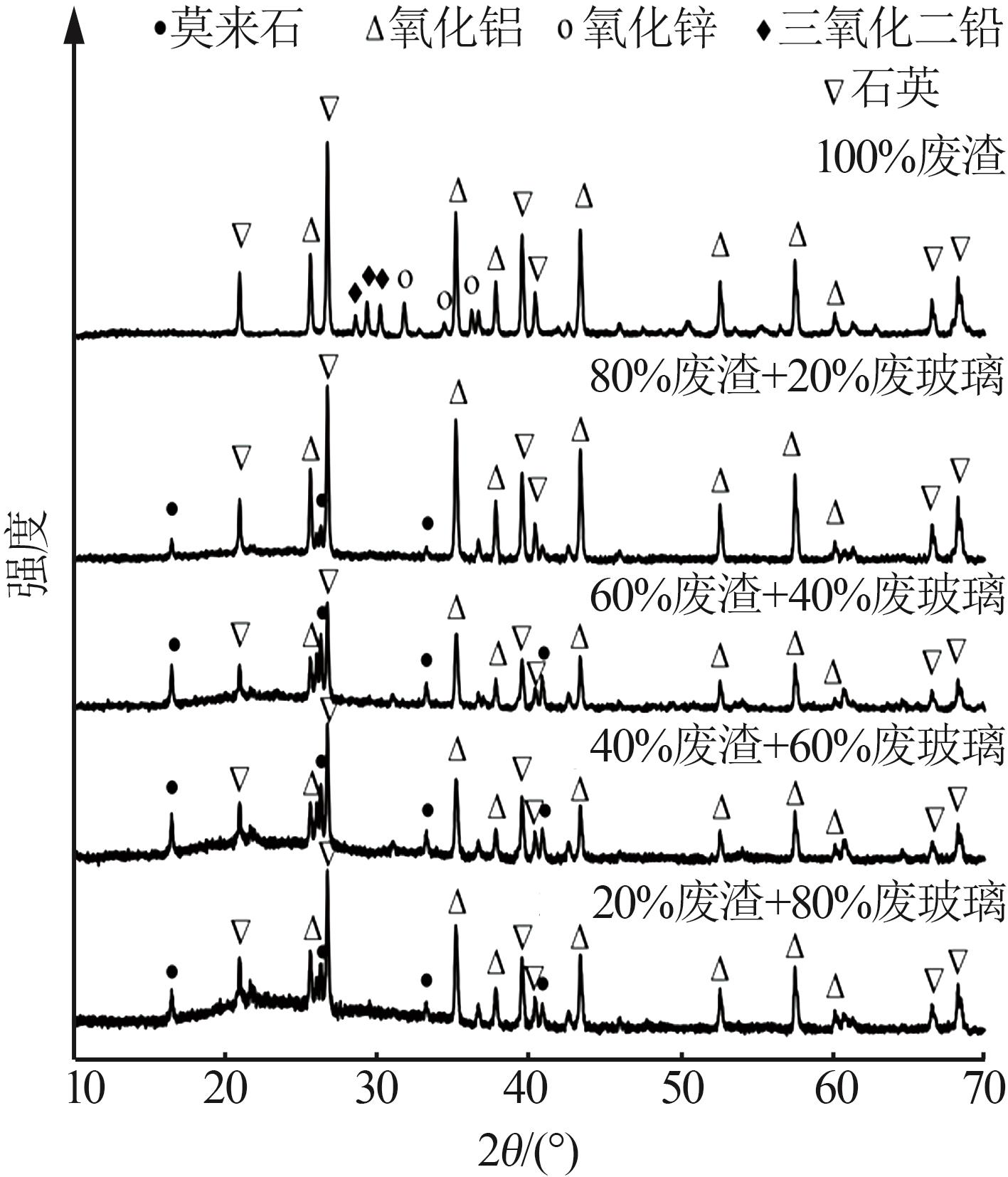

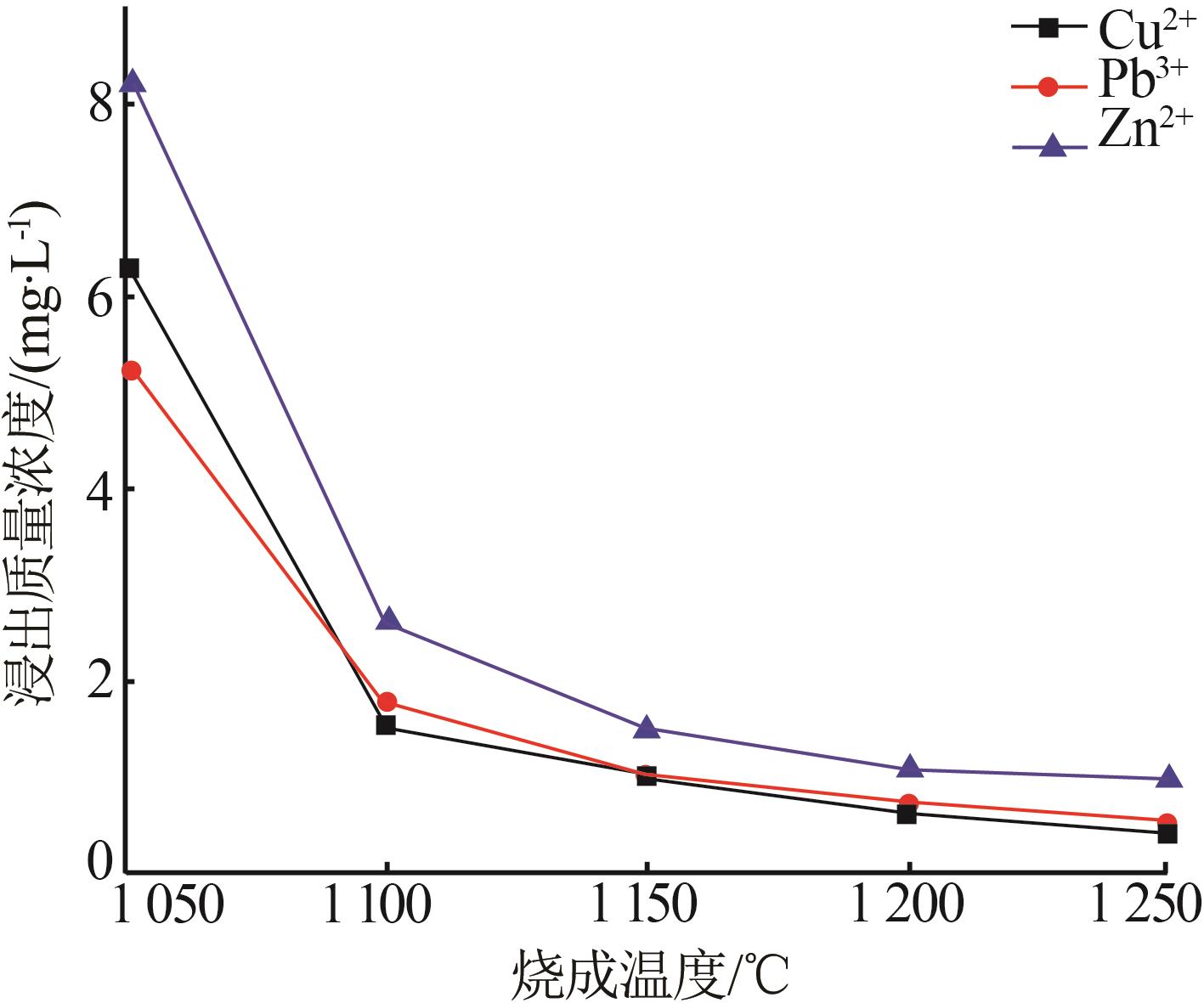

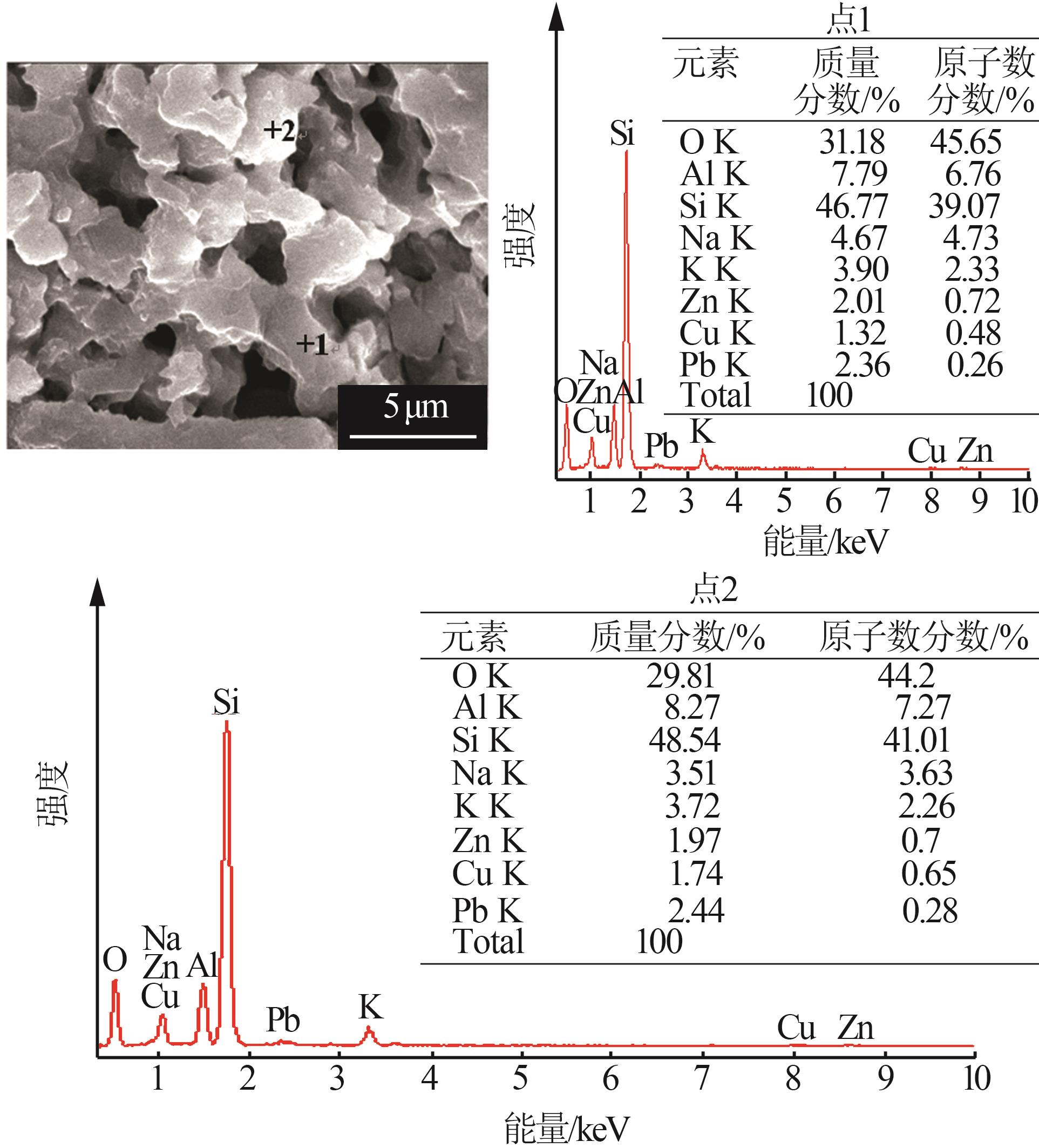

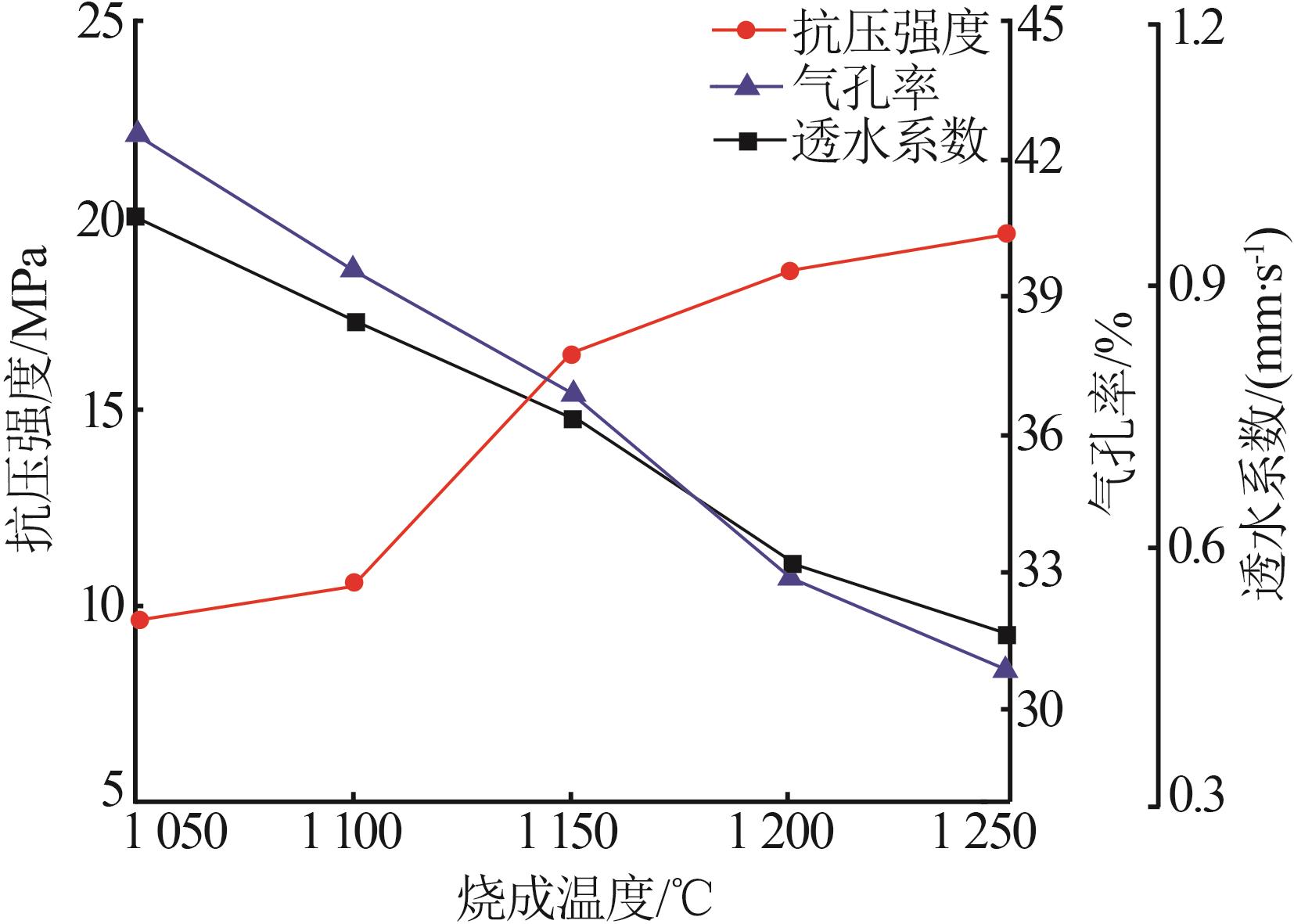

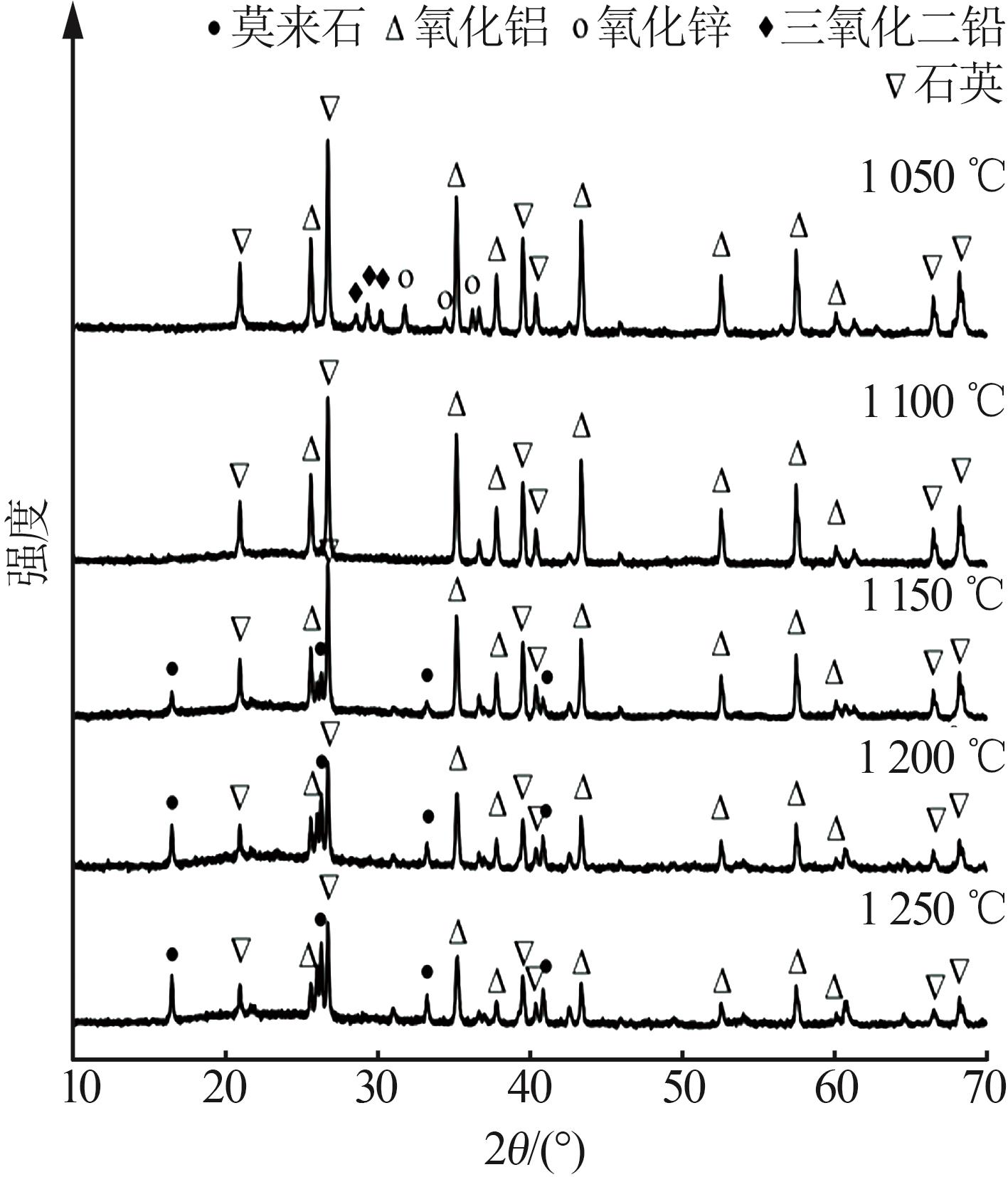

垃圾焚烧渣是一种危险的固体废弃物，无害化利用垃圾焚烧渣具有重要意义。以垃圾焚烧渣为主要原料，通过高温烧结工艺制备了一种综合性能较佳的透水砖，研究了垃圾焚烧渣的添加量与烧成温度对样品结构与性能的影响规律。结果表明：添加适量的废玻璃及适当提高烧成温度能够改善试样的强度及环境安全性；当垃圾焚烧渣、废玻璃与煤粉（外加）的添加量分别为60%、40%、20%（质量分数）时，在1 200 ℃下烧成制品的透水系数、抗折强度与抗压强度分别为0.58 mm/s、6.23 MPa和18.58 MPa，其强度和透水系数分别达到了R_f4.5与B等级，且制品的Cu²⁺、Pb³⁺和Zn²⁺浸出浓度满足GB 5085.3—2007《危险废物鉴别标准浸出毒性鉴别》要求。XRD与SEM-EDS分析结果表明，由废玻璃熔融而成的高温液相溶解了三氧化二铅、氧化锌和氧化铜，抑制了Cu²⁺、Pb³⁺和Zn²⁺的浸出。提高烧成温度能够降低样品的气孔率，促进三氧化二铅、氧化锌与氧化铜的溶解，进而协同改善制品的环境安全性。莫来石与玻璃相相互胶结，连通气孔均匀分布，赋予了透水砖较高的强度与优良的透水性能。

关键词: 垃圾焚烧渣, 透水砖, 透水性能, 抗压强度, 浸出浓度

Abstract:

Waste incineration slag is considered as a kind of dangerous solid waste，harmless utilization of waste incineration slag is of great significance.In this study，permeable brick with satisfactory comprehensive performances was prepared by high-temperature sintering process using waste incineration slag as raw material，and the effects of waste incineration slag addition and firing temperature on the properties of samples were explored.The results showed that the strength and safety of the samples could be improved by introducing suitable amount of waste glass and properly increasing sintering temperature.When the amounts of waste incineration slag，waste glass and pulverized coal（additional） were 60%，40%，and 20% respectively，the water permeability coefficient，flexural strength and compressive strength of permeable brick fired at 1 200 ℃ reached 0.58 mm/s，6.23 MPa and 18.58 MPa，respectively.The flexural strength and permeability coefficient had respectively reached the R_f4.5 and B levels，meanwhile，the leaching concentration of Cu²⁺，Pb³⁺ and Zn²⁺ in the product met the GB 5085.3—2007《Identification standard for hazardous waste leaching toxicity identification》standard.The XRD and SEM-EDS analysis results showed that the high-temperature liquid phase derived from melting waste glass dissolved Pb₂O₃，ZnO and CuO，thus inhibiting the leaching of Cu²⁺，Pb³⁺ and Zn²⁺.It was also found that raising the firing temperature reduced the porosity of the sample and promoted the dissolution of lead oxide，zinc oxide，and copper oxide，thereby synergistically improving the environmental safety of the product.Additionally，it was concluded that the high strength and excellent water permeability of the permeable brick was resulted from the mutual cementation of mullite and glass as well as even distribution of connecting pores.

Key words: waste incineration slag, permeable brick, water permeability, compressive strength, leaching concentration

中图分类号:

TE992.3

代红涛, 沈芳芳, 杨文涛. 利用垃圾焚烧渣制备陶瓷透水路面砖的试验研究[J]. 无机盐工业, 2024, 56(5): 121-127.

DAI Hongtao, SHEN Fangfang, YANG Wentao. Experimental study on preparation of ceramic permeable pavement brick from waste incineration slag[J]. Inorganic Chemicals Industry, 2024, 56(5): 121-127.

图/表 13

表1

图1

表2

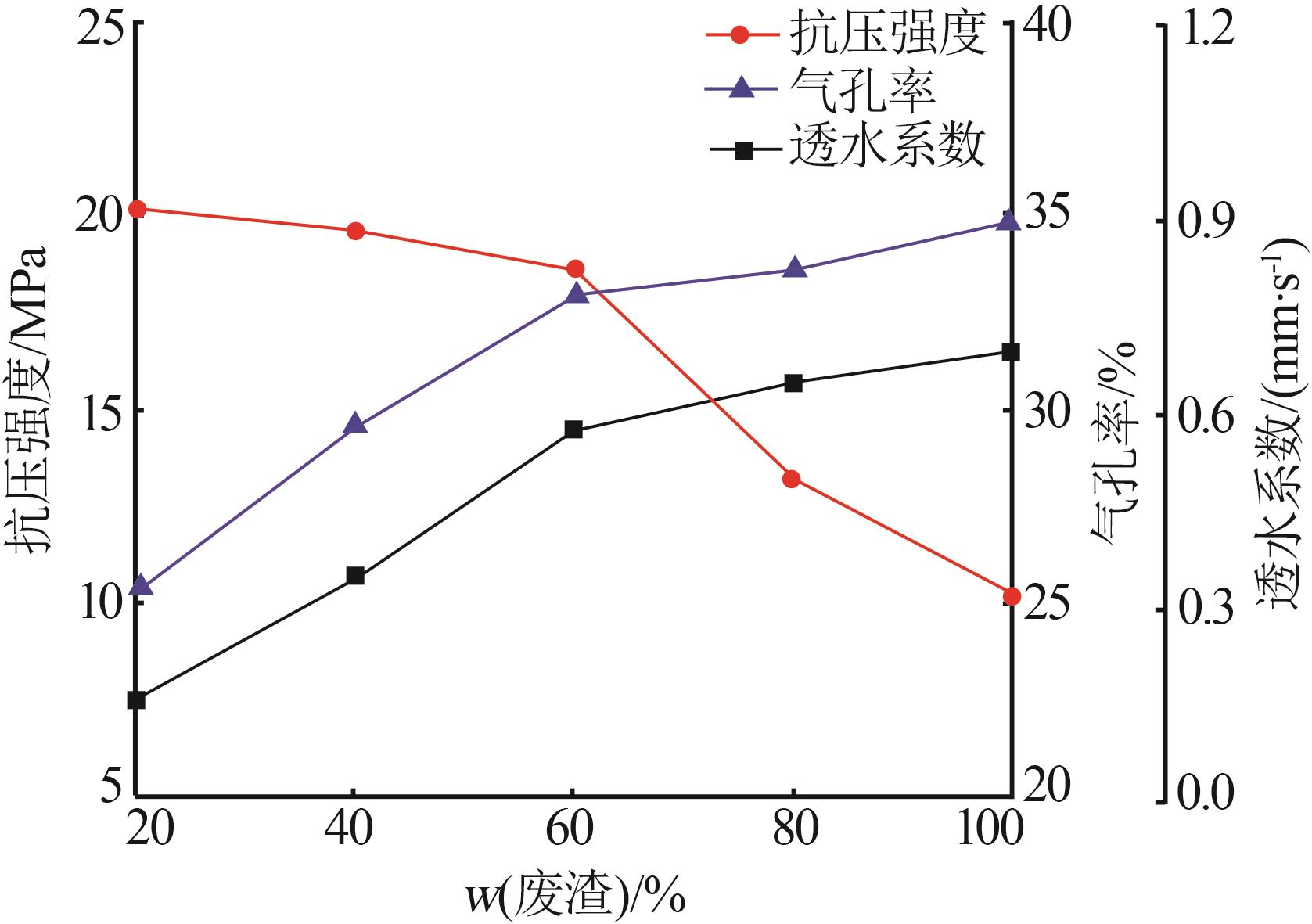

图2

图3

图4

图5

图6

图7

图8

图9

表3

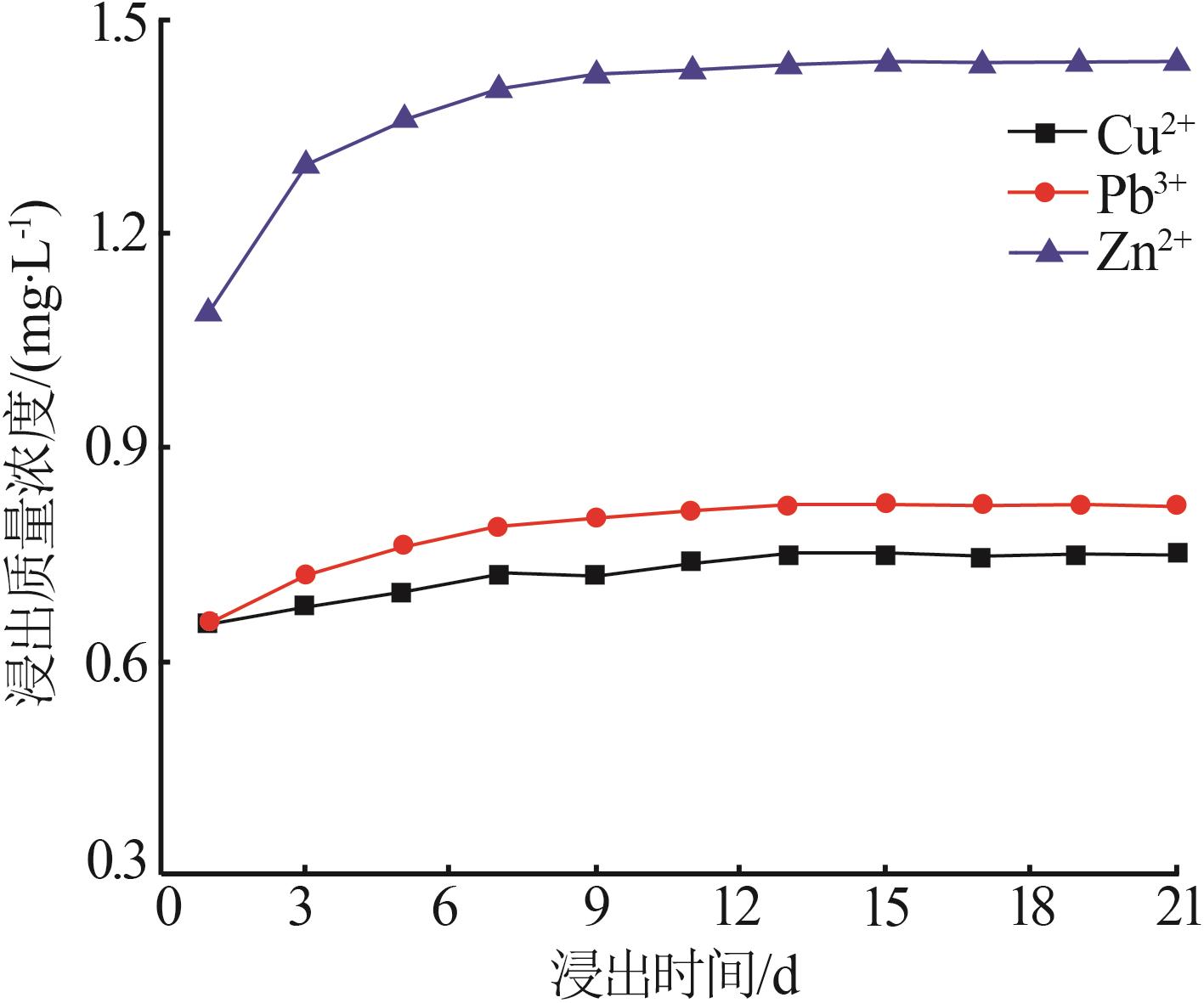

图10

参考文献 14

1	JI Zhiyun， HUANG Binbin， GAN Min，et al.Dioxins control as co-processing water-washed municipal solid waste incineration fly ash in iron ore sintering process［J］.Journal of Hazardous Materials，2022，423：127138.
2	LIN Xiaoqing， CHEN Jie， XU Shuaixi，et al.Solidification of heavy metals and PCDD/Fs from municipal solid waste incineration fly ash by the polymerization of calcium carbonate oligomers［J］.Chemosphere，2022，288：132420.
3	黎雯，王文祥，方红生，等.硅铝添加剂对机械化学法稳定飞灰中重金属的影响机制研究［J］.无机盐工业，2023，55（4）：84- 91.
	LI Wen， WANG Wenxiang， FANG Hongsheng，et al.Study on effect mechanism of silicon aluminum additives on stabilization of heavy metals in fly ash by mechanochemical stabilization method［J］.Inorganic Chemicals Industry，2023，55（4）：84-91.
4	陈德珍，龚佰勋，姜宗顺，等.绿矾处理垃圾焚烧灰渣过程中重金属的同时稳定化研究［J］.环境科学学报，2005，25（1）：128- 134.
	CHEN Dezhen， GONG Baixun， JIANG Zongshun，et al.Treatment of waste incineration residues with copperas：Investigations of reaction conditions for simultaneously stabilizing different heavy metals［J］.Acta Scientiae Circumstantiae，2005，25（1）：128- 134.
5	党莹.纳米颗粒粉煤灰绿色混凝土的耐久性试验研究［J］.无机盐工业，2021，53（7）：96-100.
	DANG Ying.Experimental study on durability of green concrete with nano particle fly ash［J］.Inorganic Chemicals Industry，2021，53（7）：96-100.
6	LV Ruibin， LIANG Sha， LI Xilong，et al.Production of water-permeable ceramic bricks derived from fly ash via a simple pellet method：Mechanism of mechanical strength and permeability［J］.Construction and Building Materials，2022，351：128989.
7	李珠，王能健，赵林，等.高碳粉煤灰透水砖的制备及性能研究［J］.混凝土，2018（3）：118-120.
	LI Zhu， WANG Nengjian， ZHAO Lin，et al.Study on preparation and performances of the high carbon fly ash brick［J］.Concrete，2018（3）：118-120.
8	仇付国，王娟丽，付昆明，等.水厂污泥制备可吸附污染物的生态透水砖［J］.科学技术与工程，2018，18（32）：248-254.
	QIU Fuguo， WANG Juanli， FU Kunming，et al.Preparation of eco-permeable bricks for adsorption of pollutants using water treatment residual［J］.Science Technology and Engineering，2018，18（32）：248-254.
9	刘浩，马鸿文，彭辉，等.利用高铝粉煤灰制备莫来石微晶玻璃的实验研究［J］.矿物岩石地球化学通报，2006，25（4）：353- 356.
	LIU Hao， MA Hongwen， PENG Hui，et al.Preparation of mullite glass-ceramics from high alumina fly ash：An experimental study［J］.Bulletin of Mineralogy，Petrology and Geochemistry，2006，25（4）：353-356.
10	AL‐HADEETHI Y， SAYYED M I， NUNE M.Radiation shielding study of WO₃-ZnO-PbO-B₂O₃ glasses using Geant4 and Phys-X：A comparative study［J］.Ceramics International，2021，47（3）：3988-3993.
11	CHOI N C， KIM B J， CHO K H，et al.Enhancement of gold recovery during lead fire assay by salt-roasting［J］.Geosystem Engineering，2014，17（4）：226-234.
12	TABIT K， HAJJOU H， WAQIF M，et al.Effect of CaO/SiO₂ ratio on phase transformation and properties of anorthite-based ceramics from coal fly ash and steel slag［J］.Ceramics International，2020，46：7550-7558.
13	李方鸿.硫酸废渣中有害重金属的浸出毒性研究及综合利用建议［D］.长沙：湖南农业大学，2014.
	LI Fanghong.Study on the leaching toxicity of harmful heavy metals in sulfuric acid waste residue and suggestions for comprehensive utilization［D］.Changsha：Hunan Agricultural University，2014.
14	李俊峰.硫酸生产烧渣浸出特性研究［D］.武汉：武汉工程大学，2012.
	LI Junfeng.Study on the leaching characteristics of sulfuric acid production slag［D］.Wuhan：Wuhan Institute of Technology，2012.

样品	w（SiO₂）	w（Al₂O₃）	w（CaO）	w（MgO）	w（Fe₂O₃）	w（K₂O）	w（Na₂O）	w（BaO）	w（ZnO）	w（Pb₂O₃）	w（CuO）	烧失量
废渣	50.30	25.08	2.21	2.69	1.55	1.51	1.82	2.01	2.22	2.58	1.50	1.42
废玻璃	60.96	15.24	2.19	2.51	2.21	9.27	8.36	1.12	4.35	0.09	0.08	10.02

样品	ρ（Cu）	ρ（Pb）	ρ（Cd）	ρ（Cr）	ρ（Zn）
废渣	103.40	12.01	0.63	2.96	152.86
透水砖	0.65	0.75	0.05	0.96	1.09
标准限值	100.00	5.00	1.00	5.00	100.00
