槽电压对CaCl2基熔盐电化学转化CO2制备碳材料的影响

doi:10.19964/j.issn.1006-4990.2023-0095

摘要/Abstract

摘要：

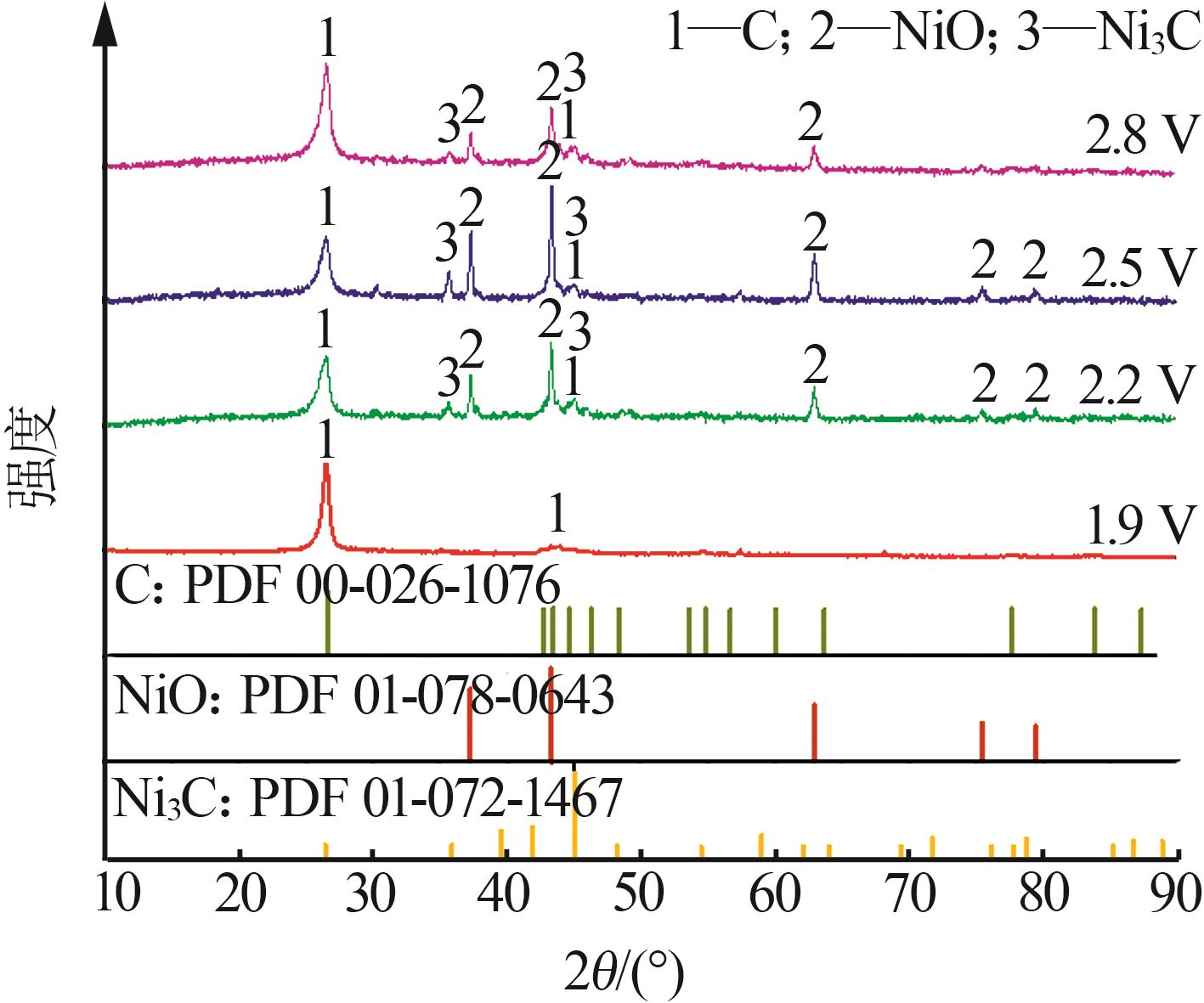

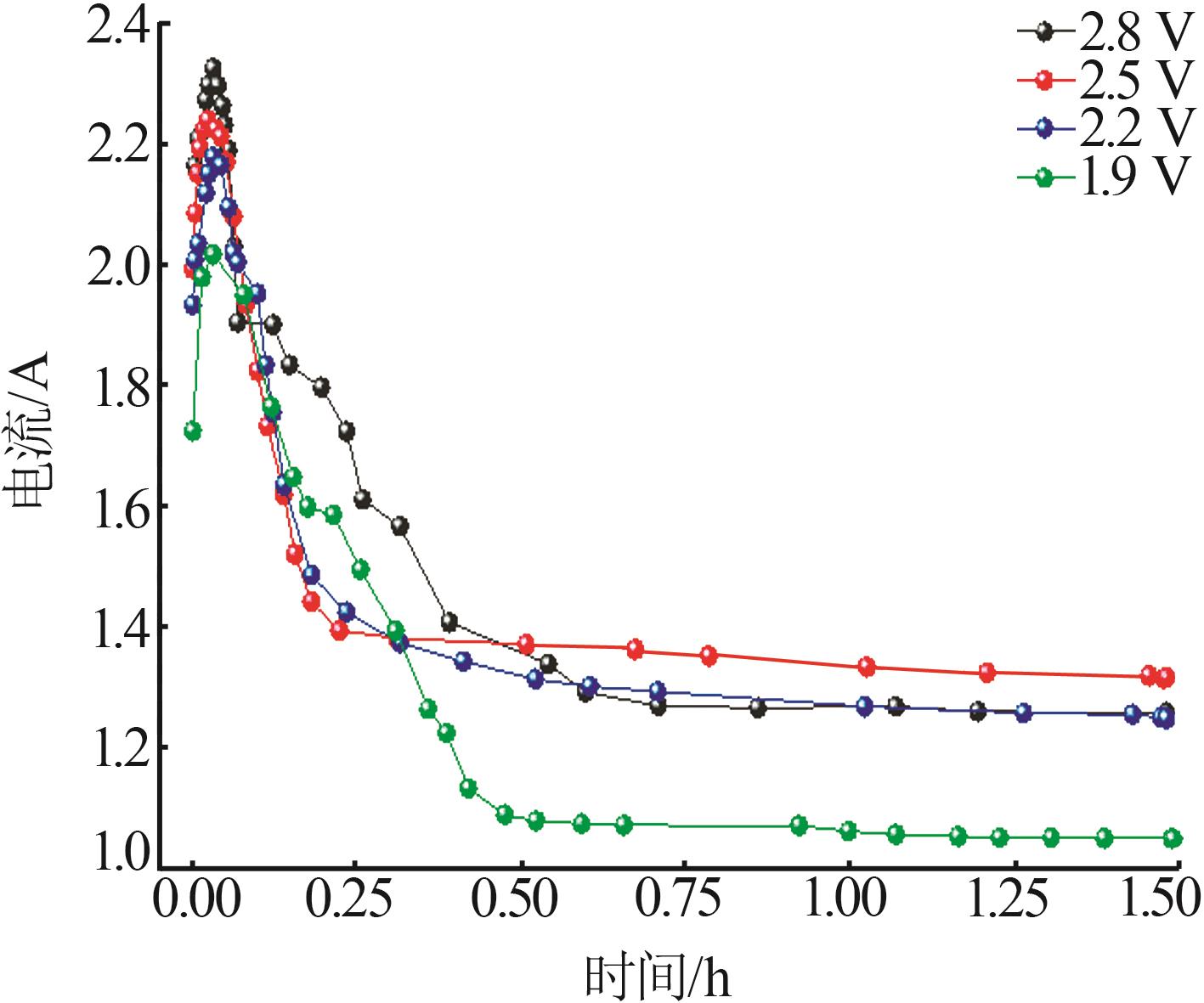

以氯化钙基熔盐为电解质，将CO₂电化学转化为碳材料，考察了槽电压、熔盐组成对碳材料制备的影响。借助X射线衍射（XRD）、扫描电子显微镜（SEM）、X射线能谱（EDS）、激光显微拉曼光谱（Raman）等分析手段对碳材料的物相、形貌结构、元素分布、石墨化程度等特性进行表征。结果表明：在800 ℃ CaCl₂-5%（质量分数）CaO熔盐中，槽电压为1.9 V的电解产物形貌为薄片状，碳质量分数为98.24%，随着槽电压升高，产物倾向于形成棒状结构且棒状产物长度增加；采用熔点更低的CaCl₂-NaCl-KCl-5%（质量分数）CaO三元熔盐进行电解，降低了制备碳材料的能耗，减轻了阳极的腐蚀，所得产物主要形貌为纳米管状、颗粒状和球状。槽电压对产物形貌的影响显著；高槽电压使得反应过程电流更大，电化学反应动力学加快，所得碳材料的石墨化程度更低。

关键词: 二氧化碳, 氯化钙, 碳材料, 电化学转化

Abstract:

Using calcium chloride-based molten salt as electrolyte，CO₂ was electrochemically converted into carbon materials.The effects of electrolysis voltage and molten salt composition on the preparation of carbon materials were investigated.The phase，morphology，element distribution，graphitization degree and other characteristics of carbon materials were characterized by means of X-ray diffraction（XRD），scanning electron microscopy（SEM），X-ray energy dispersive spectroscopy（EDS），laser micro Raman spectroscopy（Raman） and other analysis methods.The results showed that in the CaCl₂-5% CaO molten salt at 800 ℃，the electrolytic produccts with the cell voltage of 1.9 V had thin morphology and the carbon content was 98.24%.With the increase of voltage，the products were tended to form rod like structures and the length of rod like products was increased.The ternary molten salt CaCl₂-NaCl-KCl-5% CaO with a lower melting point was used for electrolysis，which reduced the energy consumption for preparing carbon materials and reduced the corrosion of anodes.The main morphologies of the products obtained were nanotube，granular and spherical.The effect of electrolysis voltage on the product appearance was significant.The high cell voltage could increase the current of the reaction process，accelerate the electrochemical reaction kinetics，and lower the degree of graphitization of carbon materials.

Key words: carbon dioxide, calcium chloride, carbon materials, electrochemical conversion

中图分类号:

O646

邓寅祥, 陈朝轶, 王仕愈, 高莹雪, 彭爽. 槽电压对CaCl₂基熔盐电化学转化CO₂制备碳材料的影响[J]. 无机盐工业, 2024, 56(1): 40-46.

DENG Yinxiang, CHEN Chaoyi, WANG Shiyu, GAO Yingxue, PENG Shuang. Effect of cell voltage on electrochemical conversion of CO₂ to carbon materials in CaCl₂ based molten salt[J]. Inorganic Chemicals Industry, 2024, 56(1): 40-46.

图/表 11

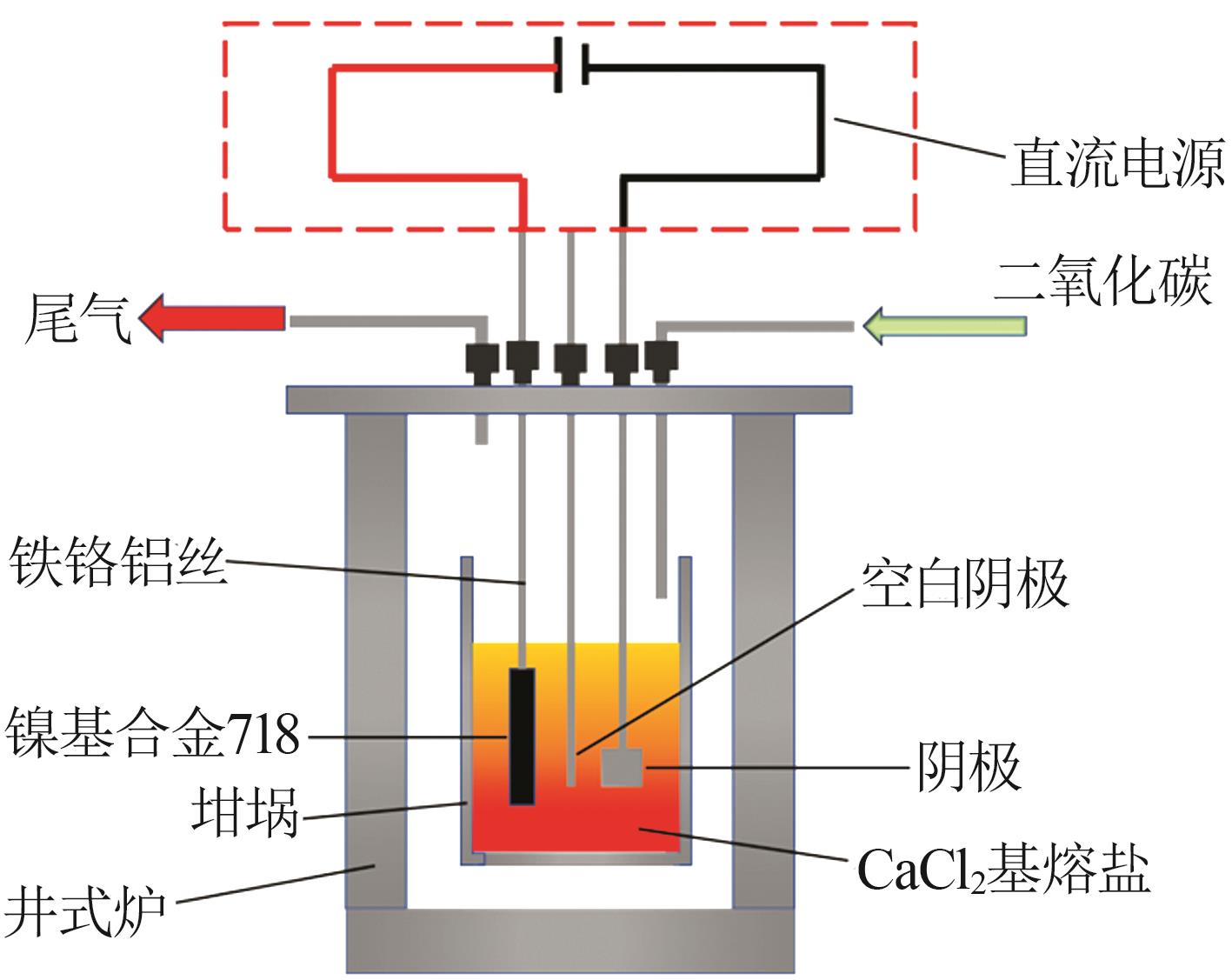

图1

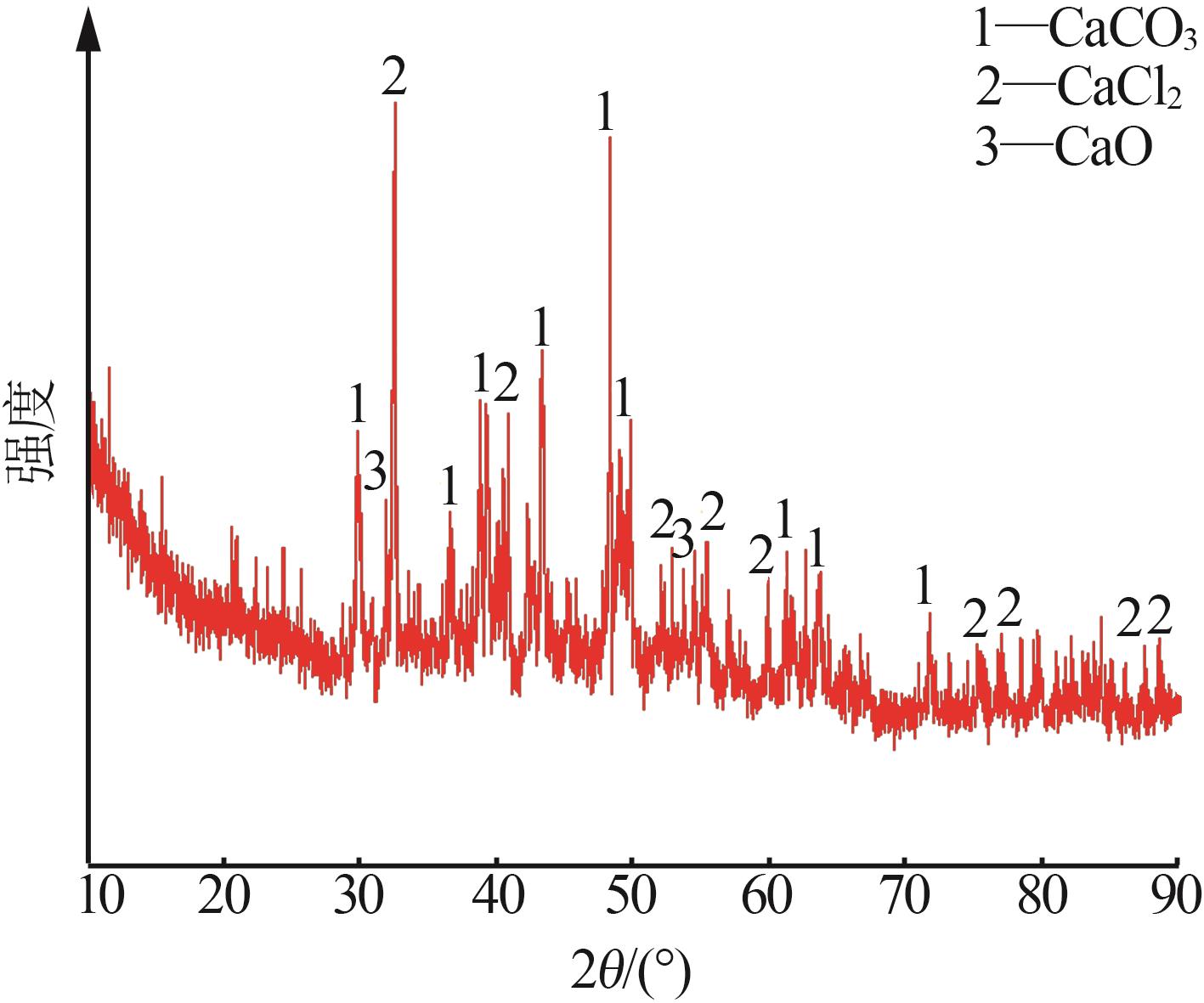

图2

图3

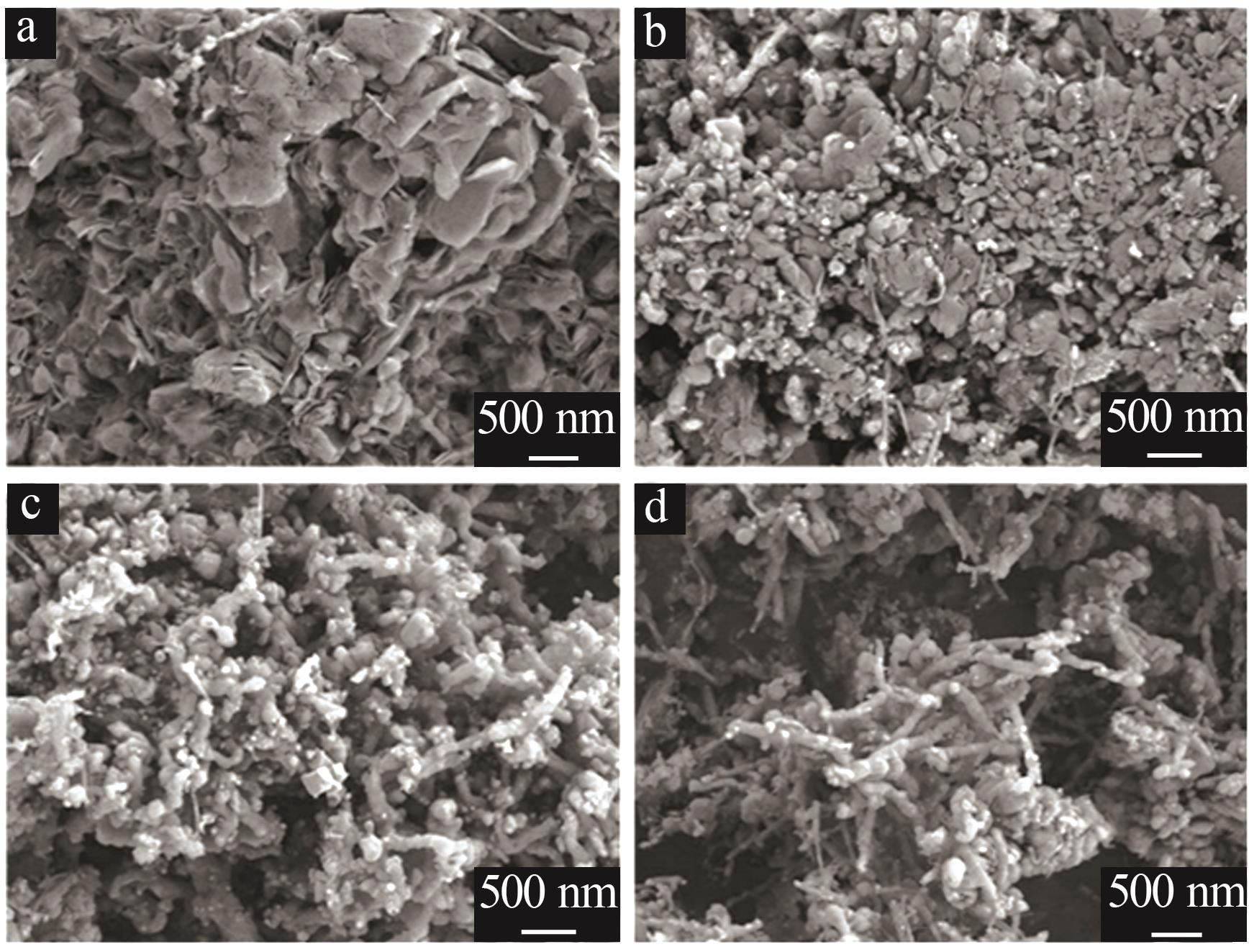

图4

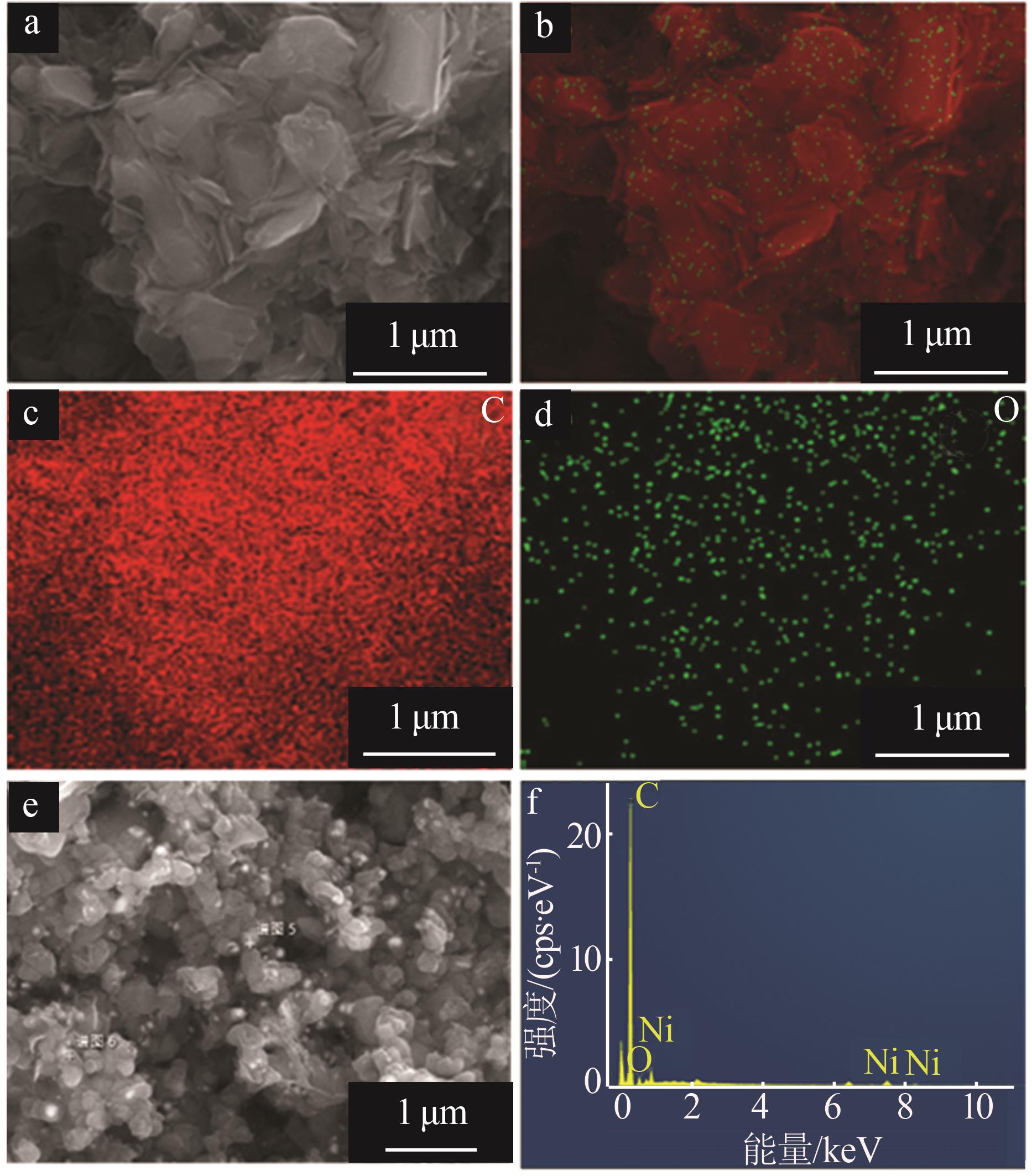

图5

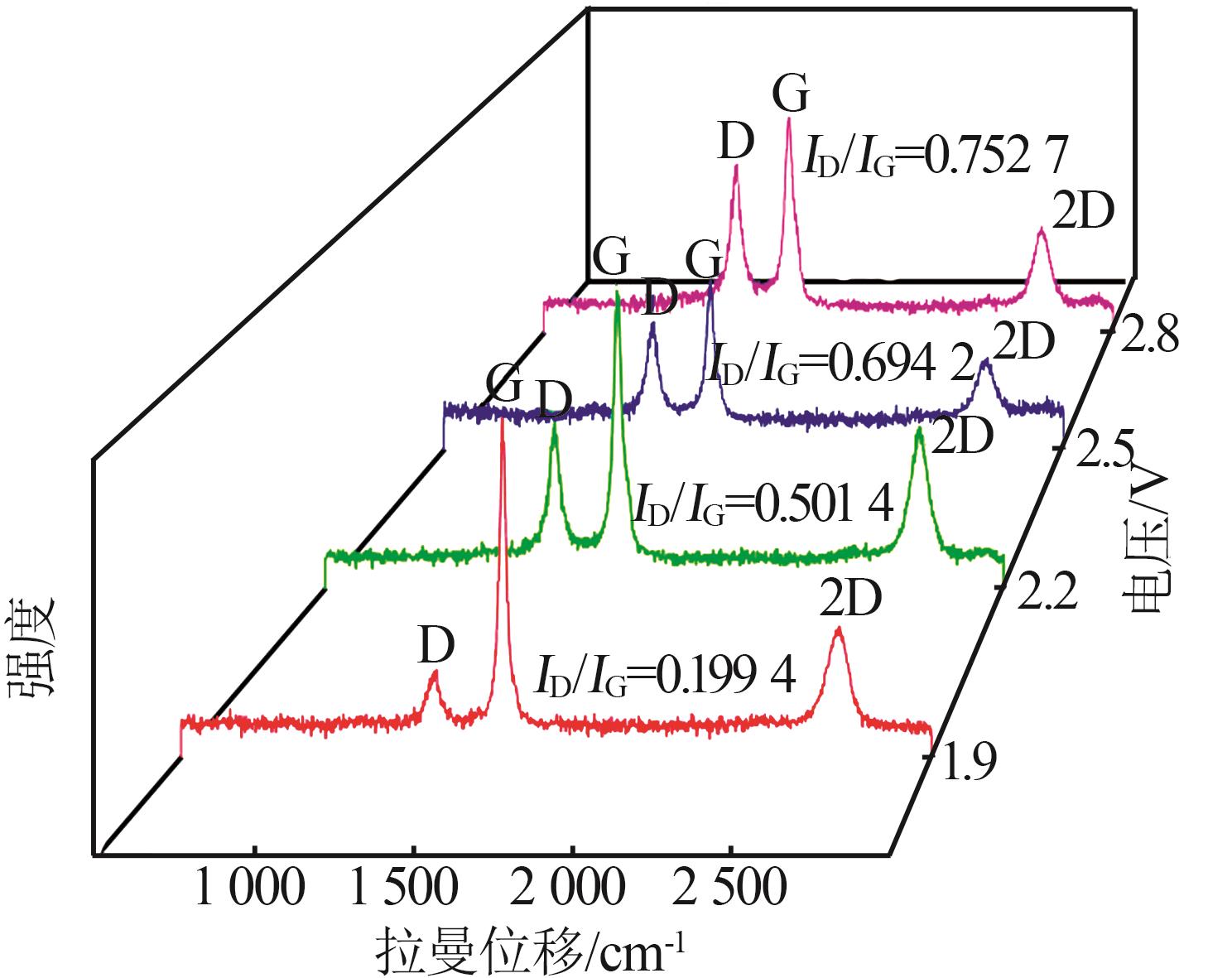

图6

图7

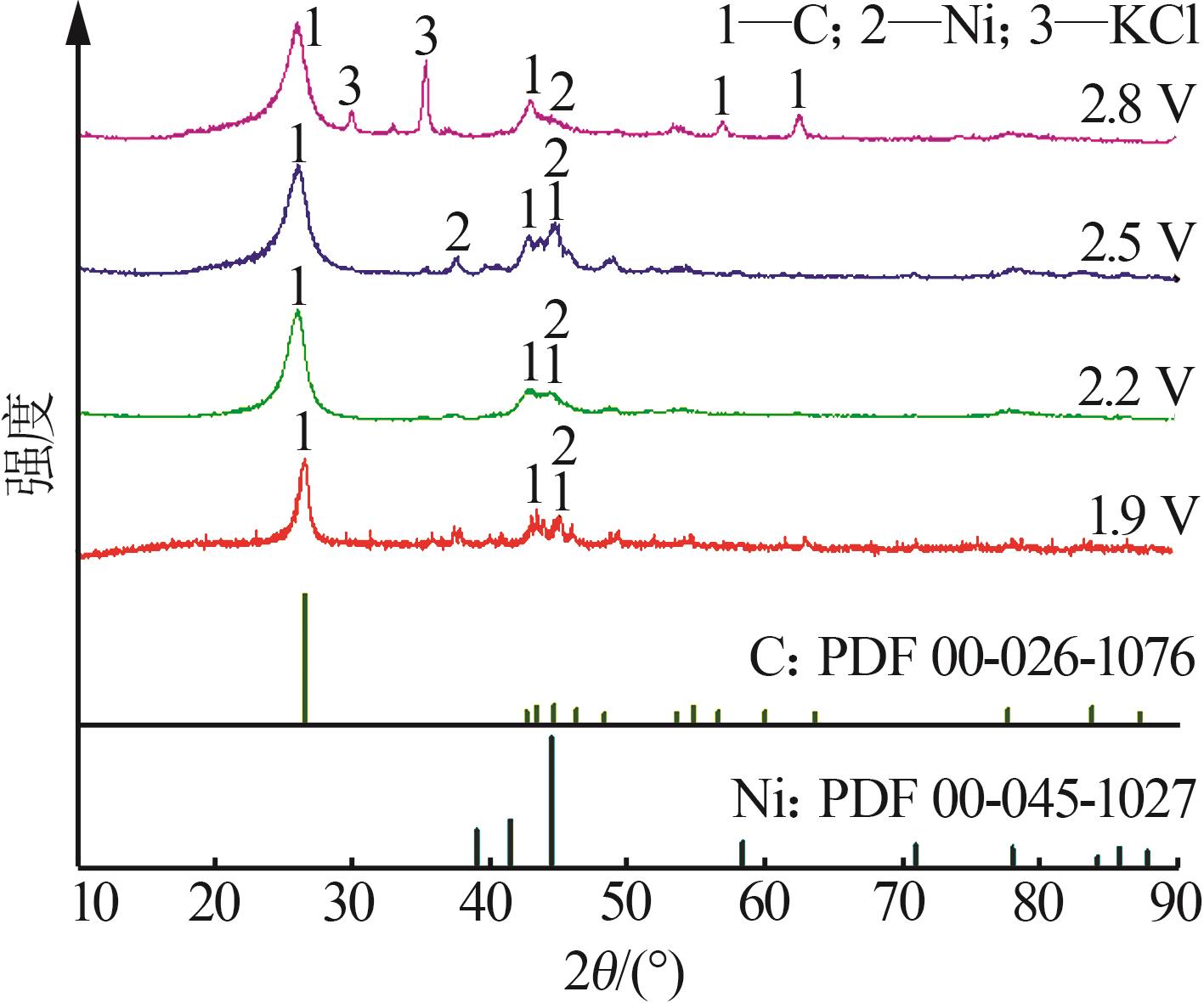

图8

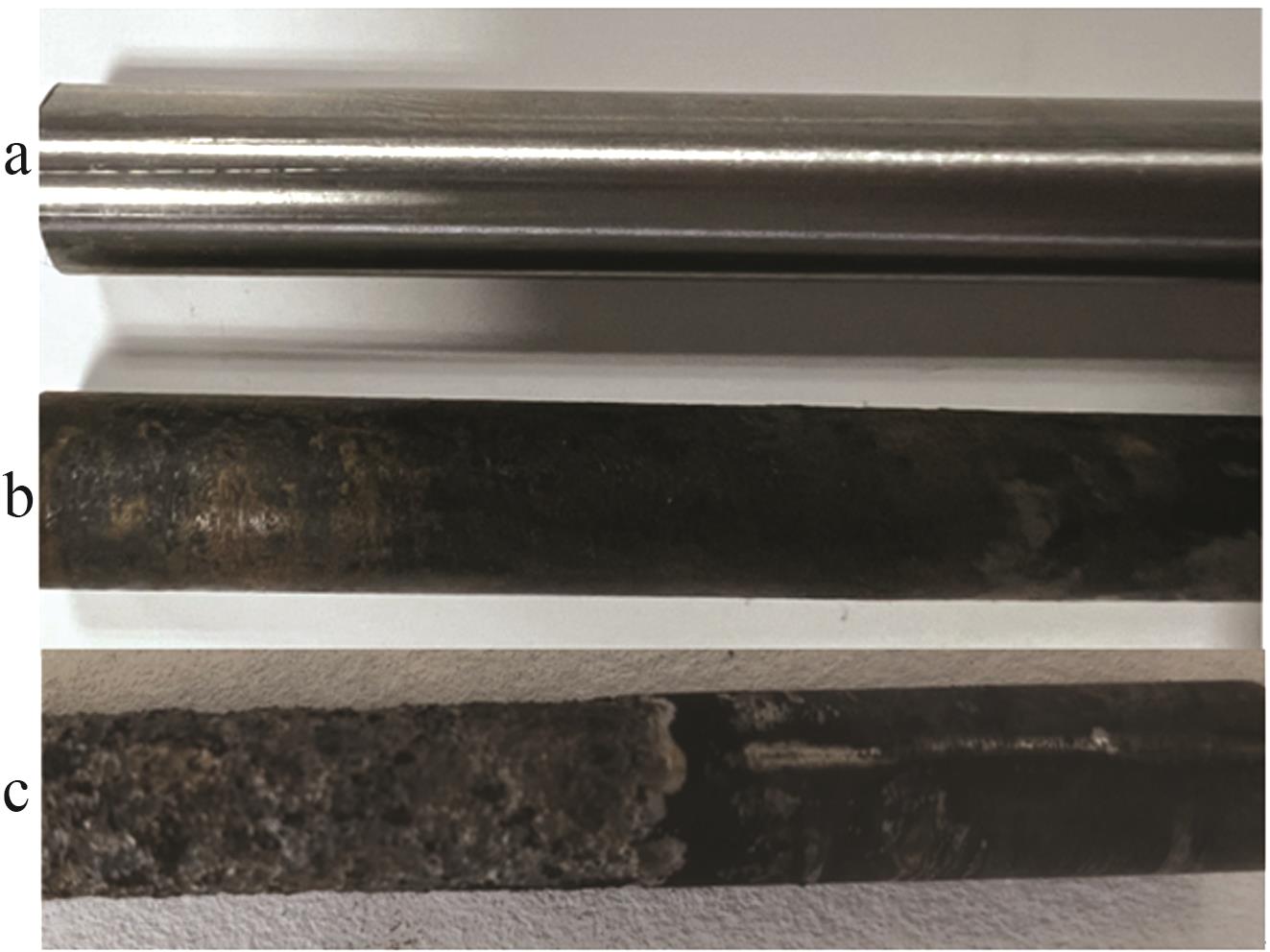

图9

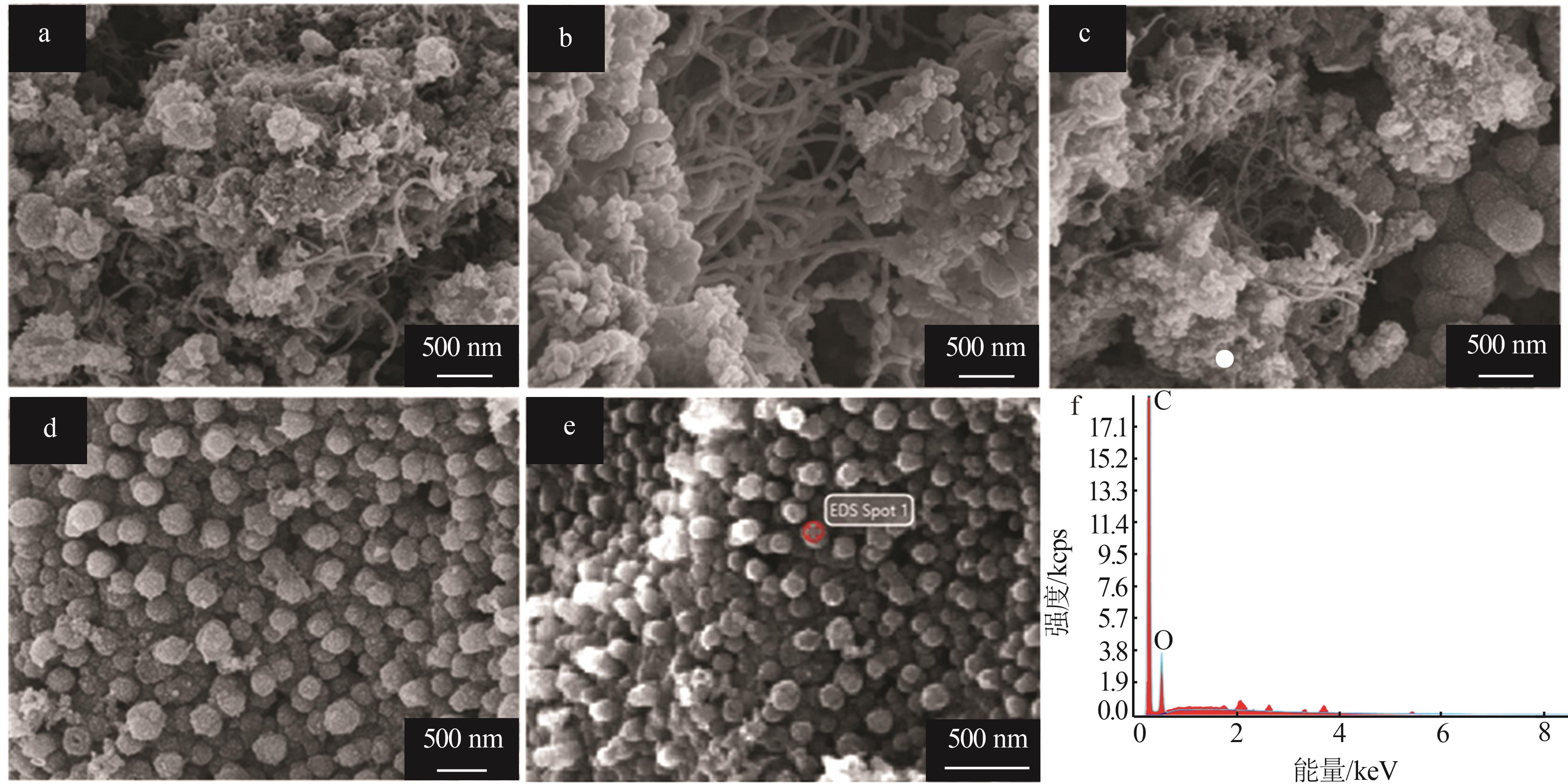

图10

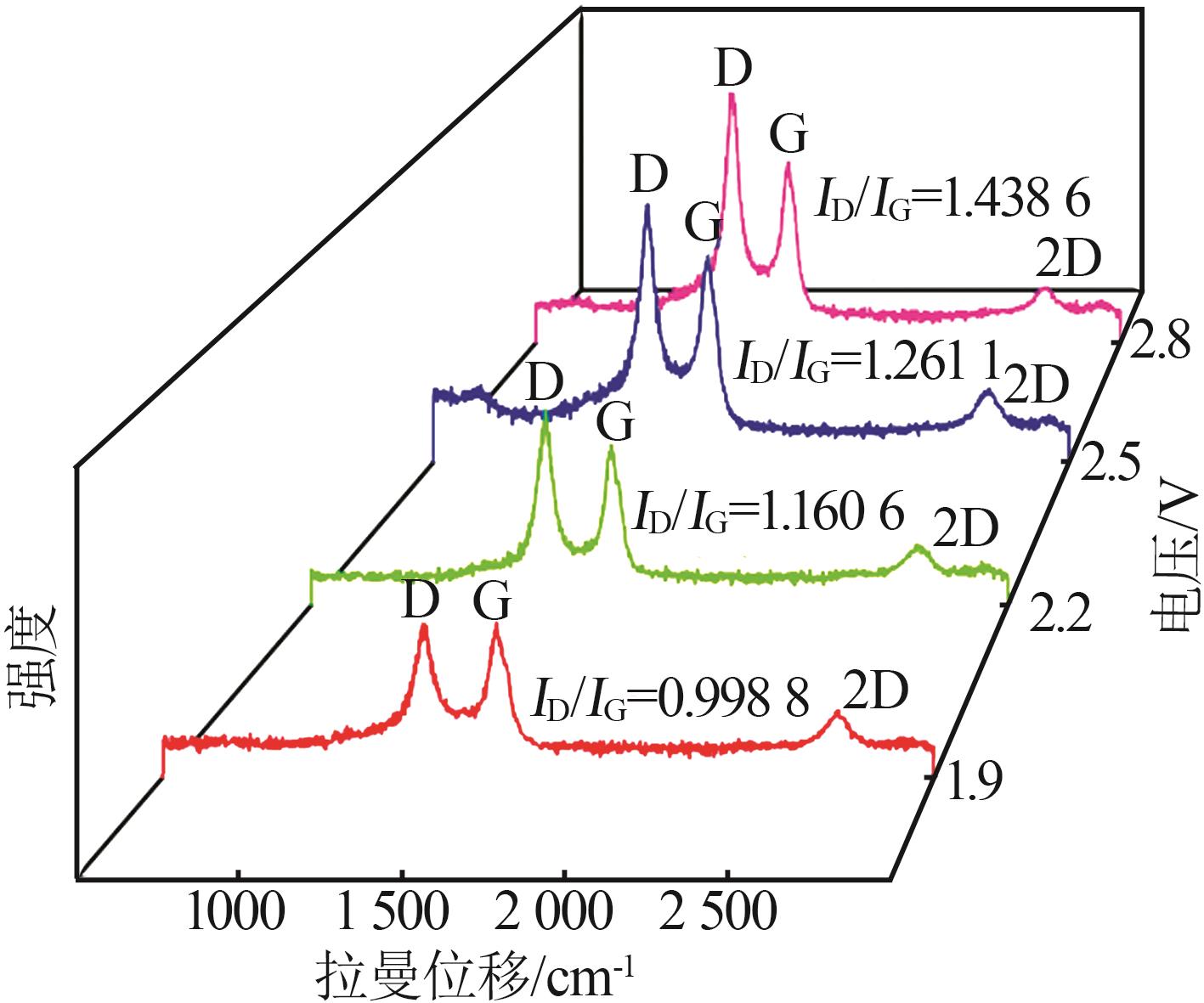

图11

参考文献 29

1	CHEN Yunfei， WANG Mingyong， ZHANG Jintao，et al.Green and sustainable molten salt electrochemistry for the conversion of secondary carbon pollutants to advanced carbon materials［J］.Journal of Materials Chemistry A，2021，9（25）：14119-14146.
2	YANG Yang， AJMAL S， ZHENG Xiuzhen，et al.Efficient nanomaterials for harvesting clean fuels from electrochemical and photoelectrochemical CO₂ reduction［J］.Sustainable Energy & Fuels，2018，2（3）：510-537.
3	刘丹，马哲，刘梦晓，等.CO₂的电驱动还原［J］.化学工业与工程，2021，38（5）：1-12.
	LIU Dan， MA Zhe， LIU Mengxiao，et al.Electricity-driven CO₂ reduction［J］.Chemical Industry and Engineering，2021，38（5）：1-12.
4	JIANG Rui， GAO Muxing， MAO Xuhui，et al.Advancements and potentials of molten salt CO₂ capture and electrochemical transformation（MSCC-ET） process［J］.Current Opinion in Electrochemistry，2019，17：38-46.
5	HU Liwen， SONG Yang， JIAO Shuqiang，et al.Direct conversion of greenhouse gas CO₂ into graphene via molten salts electrolysis［J］.ChemSusChem，2016，9（6）：588-594.
6	HU Liwen， SONG Yang， GE Jianbang，et al.Electrochemical deposition of carbon nanotubes from CO₂ in CaCl₂-NaCl-based me-lts［J］.Journal of Materials Chemistry A，2017，5（13）：6219-6225.
7	WANG Xirui， SHARIF F， LIU Xinye，et al.Magnetic carbon nanotubes：Carbide nucleated electrochemical growth of ferromagnetic CNTs from CO₂ ［J］.Journal of CO₂ Utilization，2020，40：101218.
8	WANG Xirui， LIU Xinye， LICHT G，et al.Exploration of alkali cation variation on the synthesis of carbon nanotubes by electrolysis of CO₂ in molten carbonates［J］.Journal of CO₂ Utilization，2019，34：303-312.
9	LIU Xinye， REN Jiawen， LICHT G，et al.Carbon nano-onions made directly from CO₂ by molten electrolysis for greenhouse gas mitigation［J］.Advanced Sustainable Systems，2019，3（10）：201900056.
10	YU Ao， MA Guoming， JIANG Jintian，et al.Bio-inspired and eco-friendly synthesis of 3D spongy meso-microporous carbons from CO₂ for supercapacitors［J］.Chemistry：A European Journal，2021， 27（40）：10405-10412.
11	TANG Diyong， DOU Yanpeng， YIN Huayi，et al.The capacitive performances of carbon obtained from the electrolysis of CO₂ in molten carbonates：Effects of electrolysis voltage and temperatu-re［J］.Journal of Energy Chemistry，2020，51：418-424.
12	CHEN Xiang， ZHAO Zhuqing， QU Jiakang，et al.Electrolysis of lithium-free molten carbonates［J］.ACS Sustainable Chemistry & Engineering，2021，9（11）：4167-4174.
13	YIN Huayi， MAO Xuhui， TANG Diyong，et al.Capture and electrochemical conversion of CO₂ to value-added carbon and oxygen by molten salt electrolysis［J］.Energy & Environmental Science，2013，6（5）：1538-1545.
14	TANG Diyong， YIN Huayi， MAO Xuhui，et al.Effects of applied voltage and temperature on the electrochemical production of carbon powders from CO₂ in molten salt with an inert anode［J］.Electrochimica Acta，2013，114：567-573.
15	CHEN Xiang， ZHAO Haijia， QU Jiakang，et al.A molten calcium carbonate mediator for the electrochemical conversion and absorption of carbon dioxide［J］.Green Chemistry，2020，22（22）：7946-7954.
16	GE Jianbang， HU Liwen， SONG Yang，et al.An investigation into the carbon nucleation and growth on a nickel substrate in LiCl-Li₂CO₃ melts［J］.Faraday Discussions，2016，190：259-268.
17	OTAKE K， KINOSHITA H， KIKUCHI T，et al.CO₂ gas decomposition to carbon by electro-reduction in molten salts［J］.Electrochimica Acta，2013，100：293-299.
18	PARK J H， YANG J， KIM D，et al.Review of recent technologies for transforming carbon dioxide to carbon materials［J］.Chemical Engineering Journal，2022，427：130980.
19	NOVOSELOVA I A， KULESHOV S V， VOLKOV S V，et al.Electrochemical synthesis，morphological and structural characteristics of carbon nanomaterials produced in molten salts［J］.Electrochimica Acta，2016，211：343-355.
20	CHOUBEY P K， KIM M S， SRIVASTAVA R R，et al.Advance review on the exploitation of the prominent energy-storage element：Lithium.Part I：From mineral and brine resources［J］.Minerals Engineering，2016，89：119-137.
21	TOMKUTE V， SOLHEIM A， OLSEN E.Investigation of high-temperature CO₂ capture by CaO in CaCl₂ molten salt［J］.Energy & Fuels，2013，27（9）：5373-5379.
22	IJIJE H V， LAWRENCE R C， CHEN G Z.Carbon electrodeposition in molten salts：Electrode reactions and applications［J］.RSC Advances，2014，4（67）：35808-35817.
23	DENG Bowen， TANG Juanjuan， MAO Xuhui，et al.Kinetic and thermodynamic characterization of enhanced carbon dioxide absorption process with lithium oxide-containing ternary molten car-bonate［J］.Environmental Science & Technology，2016，50（19）：10588-10595.
24	IJIJE H V， CHEN G Z.Electrochemical manufacturing of nanocarbons from carbon dioxide in molten alkali metal carbonate salts：Roles of alkali metal cations［J］.Advances in Manufacturing，2016，4（1）：23-32.
25	胡蒙均.电解钛过程碳污染机理及碳材料制备研究［D］.重庆：重庆大学，2020.
	HU Mengjun.Study on the mechanism of carbon pollution and the preparation of carbon materials in deoxidation of titanium dioxide by electrochemical process［D］.Chongqing：Chongqing University，2020.
26	MAO Xuhui， YAN Zhiping， SHENG Tian，et al.Characterization and adsorption properties of the electrolytic carbon derived from CO₂ conversion in molten salts［J］.Carbon，2017，111：162-172.
27	WANG Xirui， LICHT G， LIU Xinye，et al.One pot facile transformation of CO₂ to an unusual 3-D nano-scaffold morphology of carbon［J］.Scientific Reports，2020，10：21518.
28	DENG Bowen， MAO Xuhui， XIAO Wei，et al.Microbubble effect-assisted electrolytic synthesis of hollow carbon spheres from CO₂ ［J］.Journal of Materials Chemistry A，2017，5（25）：12822-12827.
29	李志达，李金莲，吴红军.熔盐体系组成对二氧化碳电化学合成新型碳材料形貌影响［J］.化工进展，2019，38（9）：4174-4182.
	LI Zhida， LI Jinlian， WU Hongjun.Impact of molten salts conformation on the morphology of the electrochemically synthesized carbon materials［J］.Chemical Industry and Engineering Progress，2019，38（9）：4174-4182.
