石灰石干法制备高性能氢氧化钙的工艺及应用研究

doi:10.19964/j.issn.1006-4990.2022-0712

摘要/Abstract

摘要：

干法制备氢氧化钙生产流程简单、生产效率高且具有良好的脱硫效果，但以矿石为原料生产的氢氧化钙在纯度和比表面积等性能方面仍需要提升。为了采用干法制备出高性能氢氧化钙，以某矿山的石灰石为原料，考察水灰比、反应时间、反应温度、添加剂、消化方式对氢氧化钙性能的影响。采用比表面积分析仪、XRD、SEM和FT-IR对样品进行了表征。结果表明：在水灰比（水与石灰质量比）为0.5、反应时间为40 min、反应温度为40 ℃、添加4%（质量分数）PEG400、3次消化条件下制备的氢氧化钙性能最优，CaO水化率为95.28%、Ca（OH）₂纯度为93.91%、Ca（OH）₂比表面积为52.62 m²/g、Ca（OH）₂气孔容量为0.163 cm³/g，此研究为制备高性能氢氧化钙提供理论基础。

关键词: 石灰石, 干法工艺, 氢氧化钙, 多段消化

Abstract:

Dry digestion process of calcium hydroxide production is simple，with high production efficiency and good desulfurization effect.However，calcium hydroxide produced from ore as raw material still needs to be improved in terms of purity and specific surface area.In order to prepare high-performance calcium hydroxide by dry digestion，the limestone of a mine was used as raw material，and the effects of water-cement ratio，reaction time，reaction temperature，additives and digestion mode on the performance of calcium hydroxide were investigated.The samples were characterized by specific surface area analyzers，XRD，SEM，and FT-IR.The results showed that the calcium hydroxide prepared under the conditions of water-cement ratio of 0.5，the reaction time of 40 min，the reaction temperature of 40 ℃，and three times of digestion with 4%（mass fraction）PEG400 had the best performance with a CaO hydration rate of 95.28%，a Ca（OH）₂purity of 93.91%，a Ca（OH）₂specific surface area of 52.62 m²/g and a Ca（OH）₂stomatal capacity of 0.163 cm³/g.This study provided a theoretical basis for the preparation of high-performance calcium hydroxide.

Key words: limestone, dry process, calcium hydroxide, multi-stage digestion

中图分类号:

TQ132.32

刘越, 郑强, 邢佳斌, 邢润, 马亚丽, 贾松岩, 李雪. 石灰石干法制备高性能氢氧化钙的工艺及应用研究[J]. 无机盐工业, 2023, 55(10): 42-49.

LIU Yue, ZHENG Qiang, XING Jiabin, XING Run, MA Yali, JIA Songyan, LI Xue. Study on process and application of high-performance calcium hydroxide prepared by dry digestion from limestone[J]. Inorganic Chemicals Industry, 2023, 55(10): 42-49.

图/表 16

表1

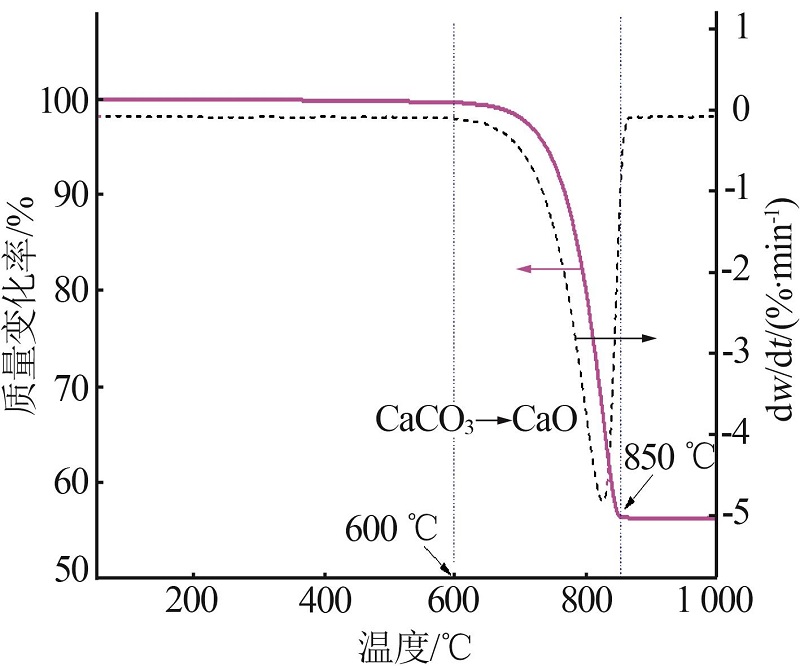

图1

表2

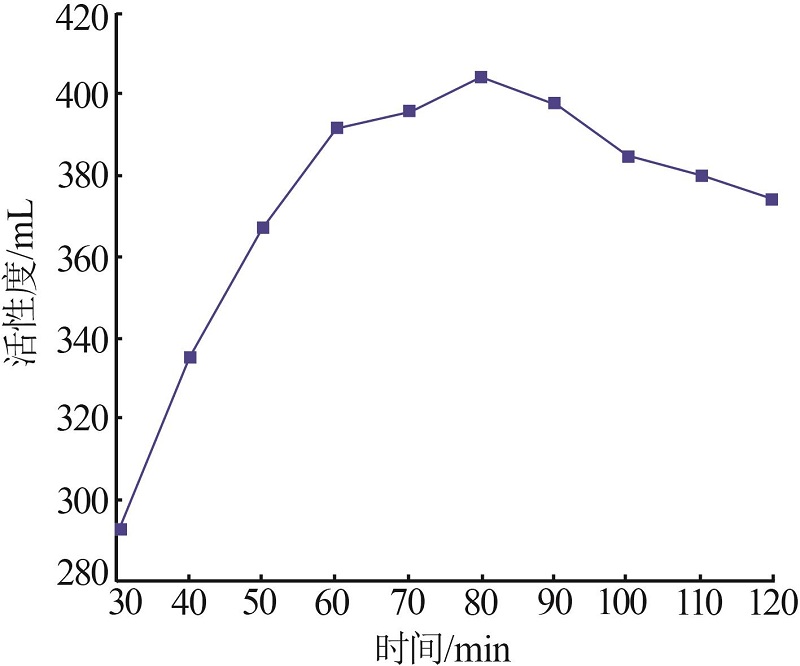

图2

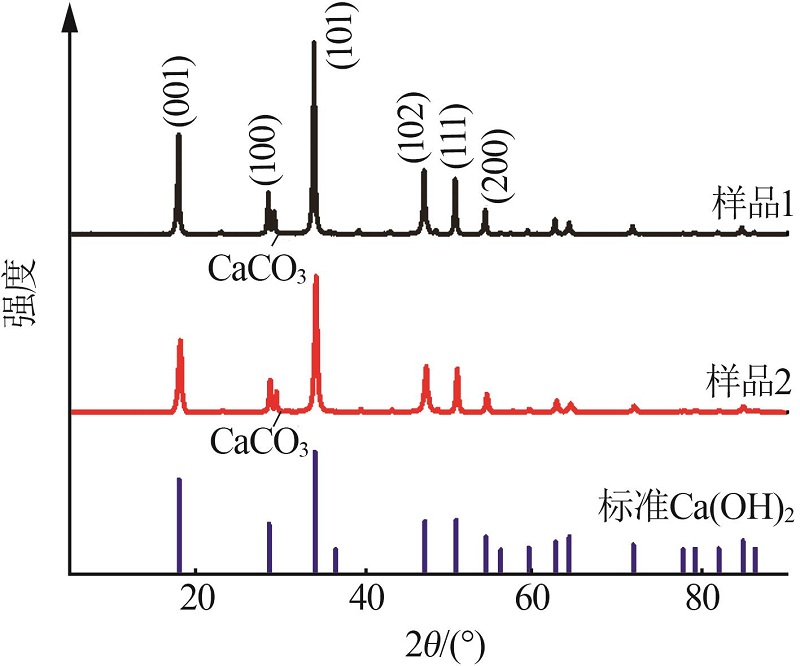

图3

表3

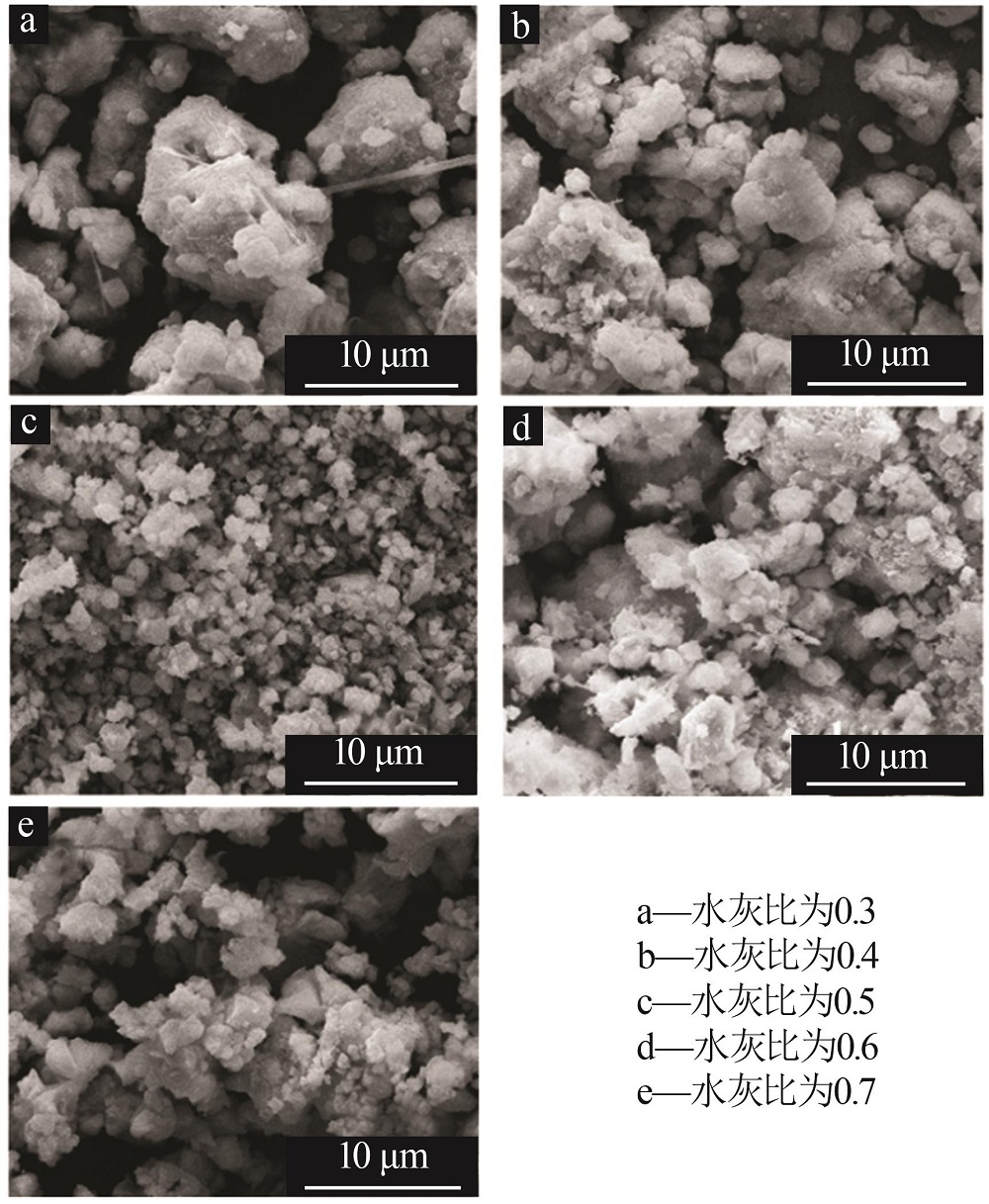

图4

表4

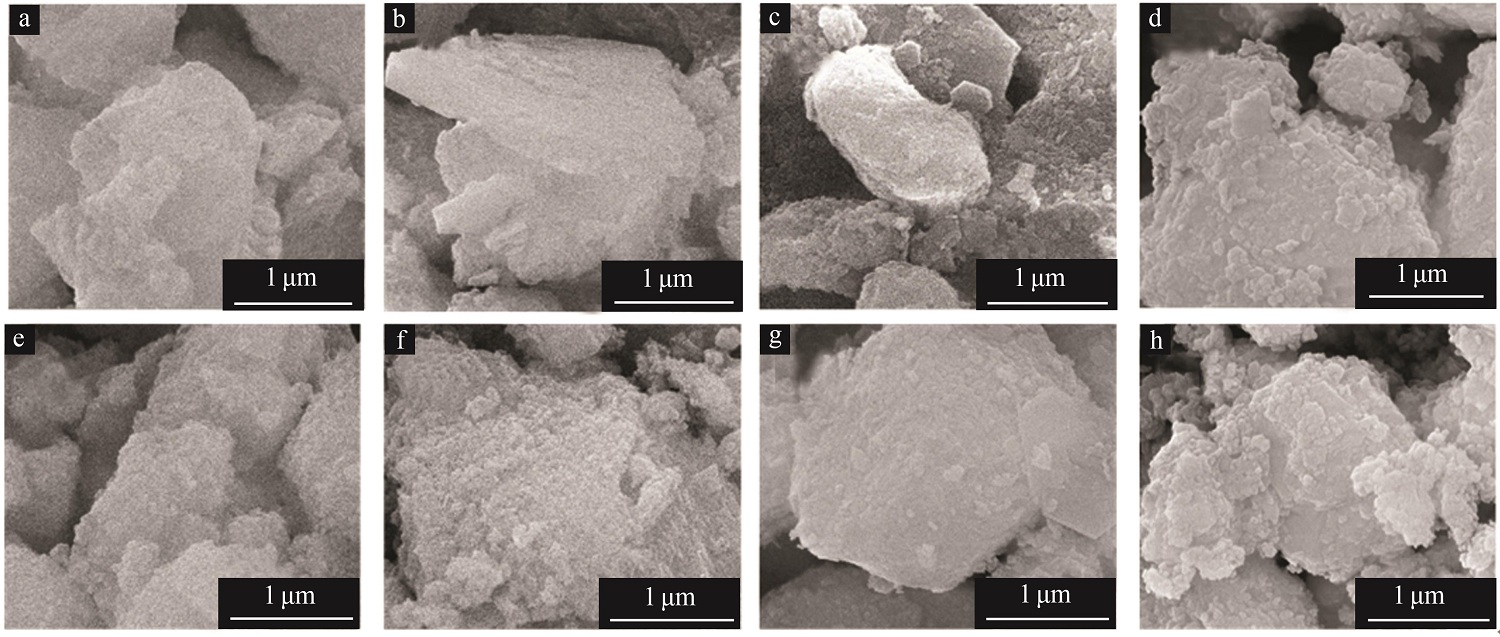

图5

表5

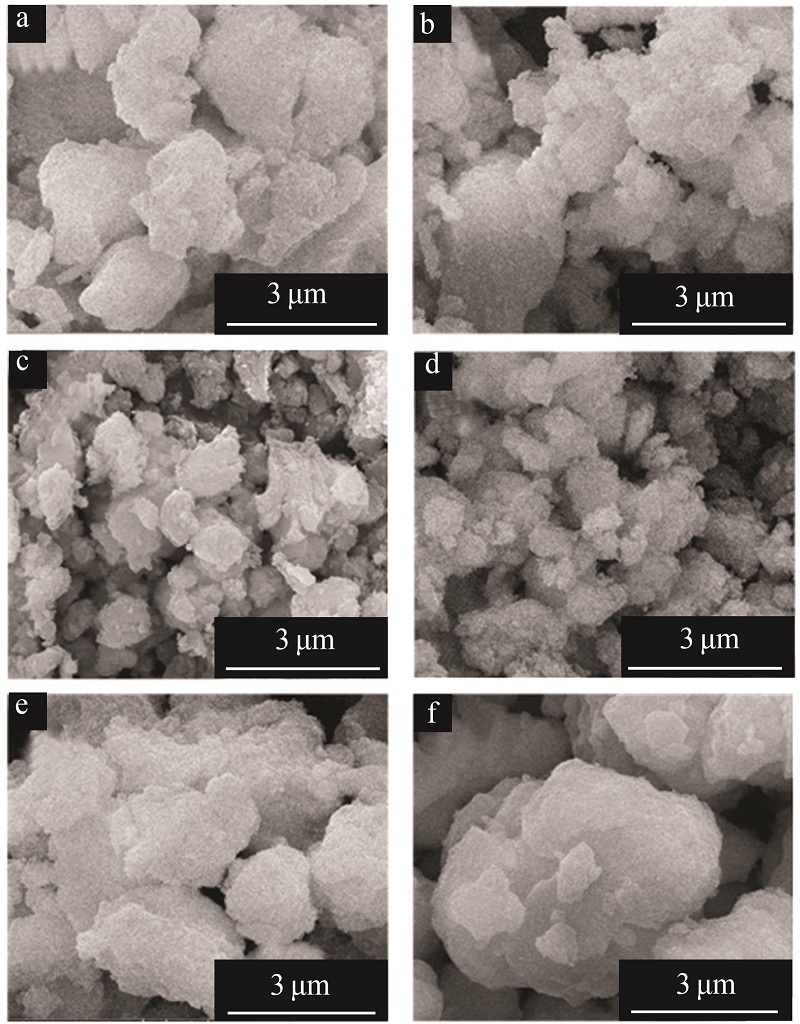

图6

表6

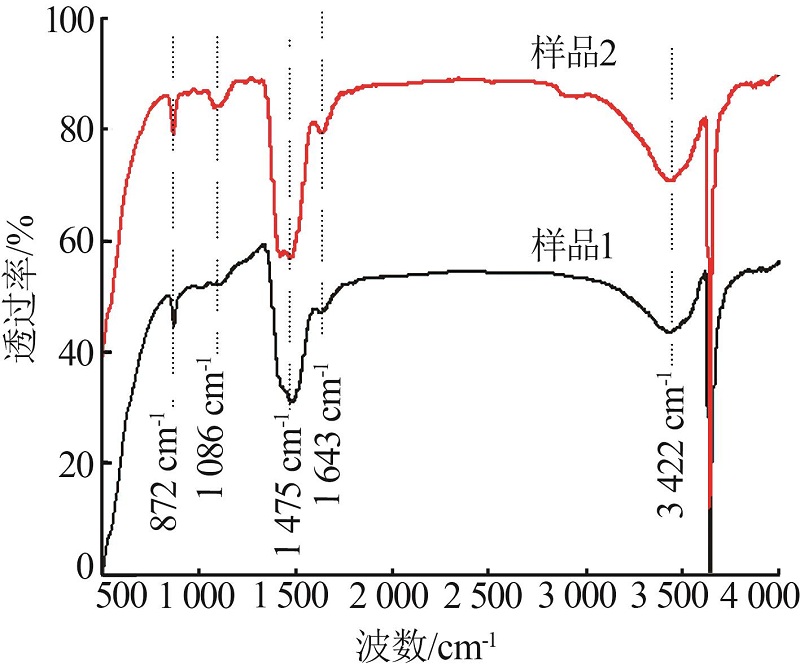

图7

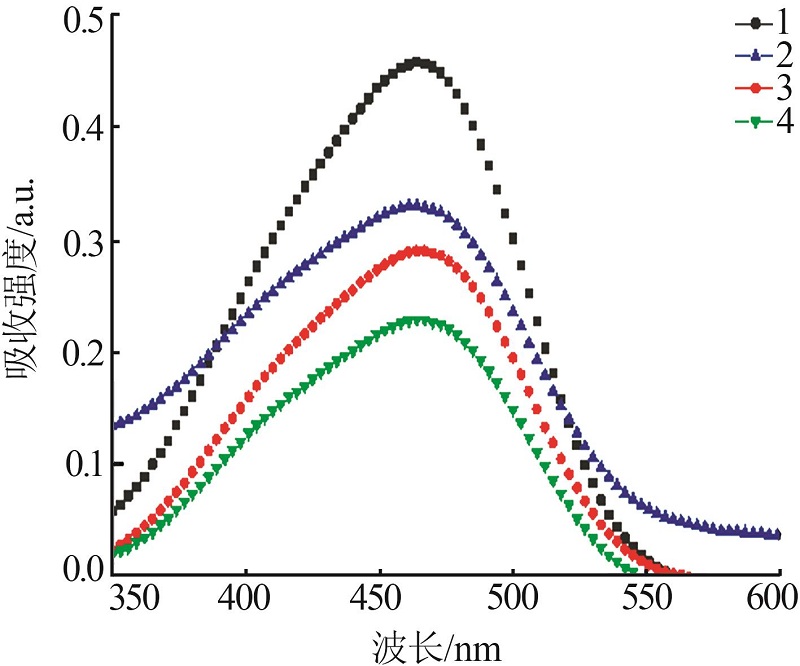

图8

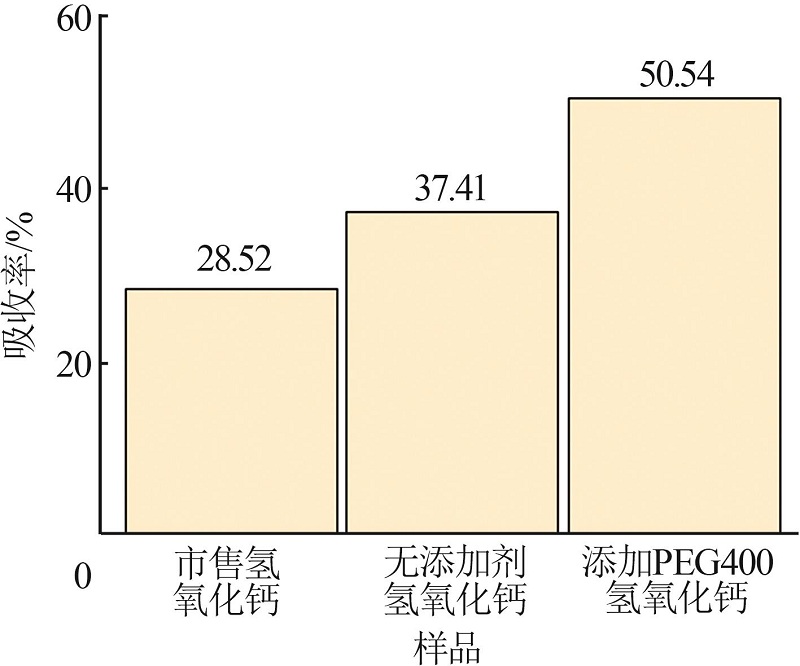

图9

表7

参考文献 17

1	华雯，吕瑞亮.湿法烟气脱硫技术应用现状及发展方向［J］.无机盐工业，2022，54（12）：10-18.
	HUA Wen， Ruiliang LÜ.Application status and development direction of wet flue gas desulfurization technology［J］.Inorganic Chemicals Industry，2022，54（12）：10-18.
2	LI Yuran， QI Haiying， YOU Changfu，et al.Kinetic model of CaO/fly ash sorbent for flue gas desulphurization at moderate temperatures［J］.Fuel，2007，86（5/6）：785-792.
3	闫东杰，赵佳璇，李灶渊，等.一种高比表高活性氢氧化钙及其制备方法：中国，115340303A［P］.2022-11-15.
4	严雯莉.氢氧化钙的制备工艺及其碳化产物性能研究［D］.上海：华东理工大学，2021.
	YAN Wenli.Study on the preparation of calcium hydroxide and its carbonized product performance［D］.Shanghai：East China University of Science and Technology，2021.
5	王海名，郑红丽，由长福.一种高活性氢氧化钙的制备方法：中国，113800787A［P］.2021-12-17.
6	李会，包晓林，胡亮.推焦烟气的高活性氢氧化钙干法脱硫应用实践［J］.煤化工，2022，50（4）：101-103.
	LI Hui， BAO Xiaolin， HU Liang.Application of dry desulfurization with high activity calcium dihydroxide for pusher flue gas［J］.Coal Chemical Industry，2022，50（4）：101-103.
7	苏少龙，曲晓龙，孙彦民，等.高效环保脱硫剂的制备及性能研究［J］.无机盐工业，2022，54（3）：77-81.
	SU Shaolong， QU Xiaolong， SUN Yanmin，et al.Study on preparation and performance of high efficient and environmental friendly desulfurizer［J］.Inorganic Chemicals Industry，2022，54（3）：77- 81.
8	苏清发，陈永瑞， JEWELL B，等.超细干法脱硫灰在水泥混凝土中的应用研究［J］.新型建筑材料，2019，46（12）：1-4，54.
	SU Qingfa， CHEN Yongrui， JEWELL B，et al.Application study of ultrafine dry FGD byproduct in cement concrete［J］.New Building Materials，2019，46（12）：1-4，54.
9	苑懿豪，赵景宇，王淳，等.改性氢氧化钙的制备及其在废TBP处理中的应用［J］.现代化工，2022，42（4）：87-92.
	YUAN Yihao， ZHAO Jingyu， WANG Chun，et al.Preparation of modified calcium hydroxide and its application in treatment of waste TBP［J］.Modern Chemical Industry，2022，42（4）：87-92.
10	李慧芝，李红，熊颖辉.异丙醇改性氢氧化钙的研究［J］.无机盐工业，2008，40（9）：32-34.
	LI Huizhi， LI Hong， XIONG Yinghui.Study on modification of calcium hydroxide with isopropanol［J］.Inorganic Chemicals Industry，2008，40（9）：32-34.
11	TSENG H H， WEY M Y， LU C Y.The study of modified calcium hydroxides with surfactants for acid gas removal during incineration［J］.Environmental Technology，2002，23（1）：109-119.
12	牟其强，李建立，张梦旭，等.高温条件下石灰活性度的变化行为研究［J］.炼钢，2020，36（5）：79-84.
	MOU Qiqiang， LI Jianli， ZHANG Mengxu，et al.Study on evolution behavior of the quick-lime reactivity under high temperature［J］.Steelmaking，2020，36（5）：79-84.
13	张彬，肖霄，韩芸娇，等.碳酸钙三级红外光谱研究［J］.无机盐工业，2021，53（1）：97-101.
	ZHANG Bin， XIAO Xiao， HAN Yunjiao，et al.Study on third-step infrared spectroscopy of calcium carbonate［J］.Inorganic Chemi cals Industry，2021，53（1）：97-101.
14	侯瑞琴，杜玉成，刘铮，等.纳米氢氧化钙颗粒制备、表征及NO_x捕获性能研究［J］.非金属矿，2010，33（5）：5-7，12.
	HOU Ruiqin， DU Yucheng， LIU Zheng，et al.Study on preparation and characterization of nano-Ca（OH）₂ and its adsorption performance to NO _x ［J］.Non-Metallic Mines，2010，33（5）：5-7，12.
15	钟伟飞，吴忠标.石灰消化工艺的研究与优化［J］.环境污染与防治，2004，26（6）：424-426，436.
	ZHONG Weifei， WU Zhongbiao.Study and optimization of lime slaking technology［J］.Environmental Pollution & Control，2004，26（6）：424-426，436.
16	陈建华，陈文华，赵俊峰.添加PEG对钙基烟气脱硫剂结构和性能的影响［J］.煤炭转化，2010，33（2）：85-87，91.
	CHEN Jianhua， CHEN Wenhua， ZHAO Junfeng.Study on modification of structure and property of calcium-based FGD sorbent with PEG［J］.Coal Conversion，2010，33（2）：85-87，91.
17	郝志飞，张印民，张永锋，等.湿法改性制备高比表面积氢氧化钙及表征［J］.无机盐工业，2015，47（12）：19-21.
	HAO Zhifei， ZHANG Yinmin， ZHANG Yongfeng，et al.Wet modified preparation and characterization of calcium hydroxide with high specific surface area［J］.Inorganic Chemicals Industry，2015，47（12）：19-21.

编号	煅烧时间/ min	煅烧温度/ ℃	质量损失率/ %
1	30	850	35.04
2	40	850	37.30
3	50	850	39.16
4	60	850	41.56
5	70	850	42.76
6	80	850	42.84
7	90	850	42.82
8	100	850	42.54
9	110	850	42.18
10	120	850	41.78

编号	水灰比	温度/ ℃	反应时间/min	CaO水化率/%	Ca（OH）₂ 纯度/%	比表面积/ （m²∙g^-1）	气孔容量/ （cm³∙g^-1）
1	0.3	25	20	65.07	67.31	16.54	0.047
2	0.4	25	20	70.26	75.26	28.89	0.077
3	0.5	25	20	81.13	83.31	33.48	0.117
4	0.6	25	20	75.45	82.68	30.75	0.109
5	0.7	25	20	73.33	78.19	30.63	0.103

编号	水灰比	温度/ ℃	反应时间/min	CaO水化率/%	Ca（OH）₂ 纯度/%	比表面积/ （m²∙g^-1）	气孔容量/ （cm³∙g^-1）
1	0.5	25	20	81.13	83.31	33.48	0.117
2	0.5	25	30	81.58	84.01	34.36	0.121
3	0.5	25	40	82.69	84.21	34.54	0.121
4	0.5	25	50	82.74	84.23	34.65	0.120
5	0.5	25	60	82.96	84.33	35.35	0.117
6	0.5	25	70	82.87	83.96	34.56	0.115
7	0.5	25	80	82.35	83.64	33.06	0.117
8	0.5	25	90	81.84	84.05	33.75	0.118

编号	水灰比	温度/ ℃	反应时间/min	CaO水化率/%	Ca（OH）₂ 纯度/%	比表面积/ （m²∙g^-1）	气孔容量/ （cm³∙g^-1）
1	0.5	25	40	82.69	84.21	34.54	0.121
2	0.5	30	40	87.51	88.01	39.48	0.141
3	0.5	40	40	92.81	92.21	41.91	0.146
4	0.5	50	40	90.09	90.23	37.73	0.143
5	0.5	60	40	84.55	87.33	32.72	0.138
6	0.5	70	40	82.02	83.96	32.67	0.129

编号	添加剂	添加量/%	消化方式	CaO水化率/%	Ca（OH）₂ 纯度/%	比表面积/ （m²∙g^-1）	气孔容量/ （cm³∙g^-1）
1	无	0	1次消化	92.81	92.21	41.91	0.146
2	PEG400	2	1次消化	94.39	93.31	43.17	0.147
3	PEG400	3	1次消化	94.11	93.08	45.37	0.150
4	PEG400	4	1次消化	94.92	93.86	46.61	0.151
5	PEG400	5	1次消化	94.97	93.47	47.72	0.149
6	无	0	2次消化	95.01	93.52	43.69	0.148
7	PEG400	2	2次消化	95.31	93.37	46.67	0.153
8	PEG400	3	2次消化	95.41	93.67	47.39	0.154
9	PEG400	4	2次消化	95.52	93.86	48.89	0.157
10	PEG400	5	2次消化	95.57	94.06	50.81	0.153
11	PEG400	2	3次消化	95.34	93.78	48.42	0.154
12	PEG400	4	3次消化	95.28	93.91	52.62	0.163

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
