生石灰消化反应条件对氢氧化钙特性影响

doi:10.19964/j.issn.1006-4990.2023-0051

摘要/Abstract

摘要：

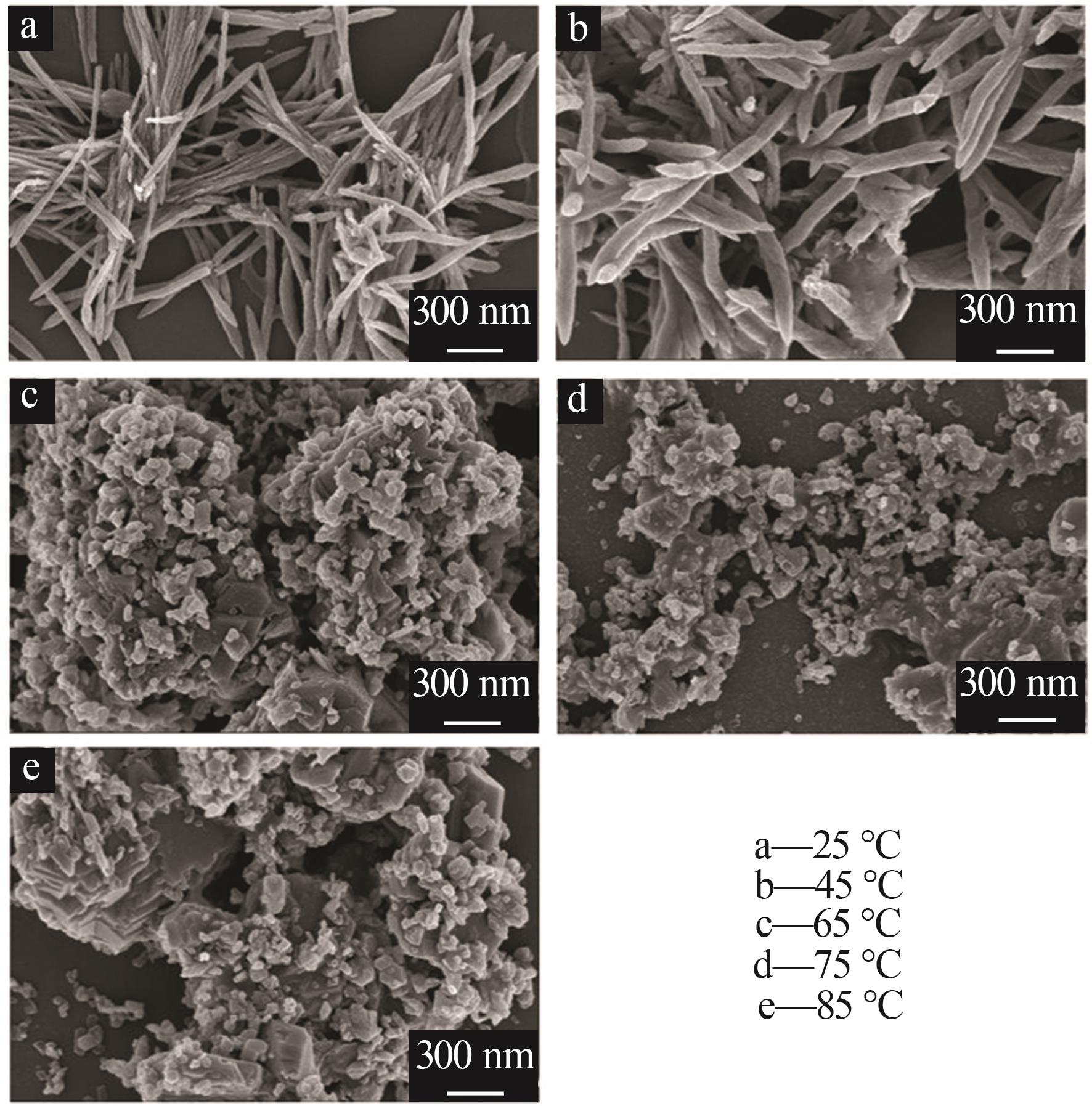

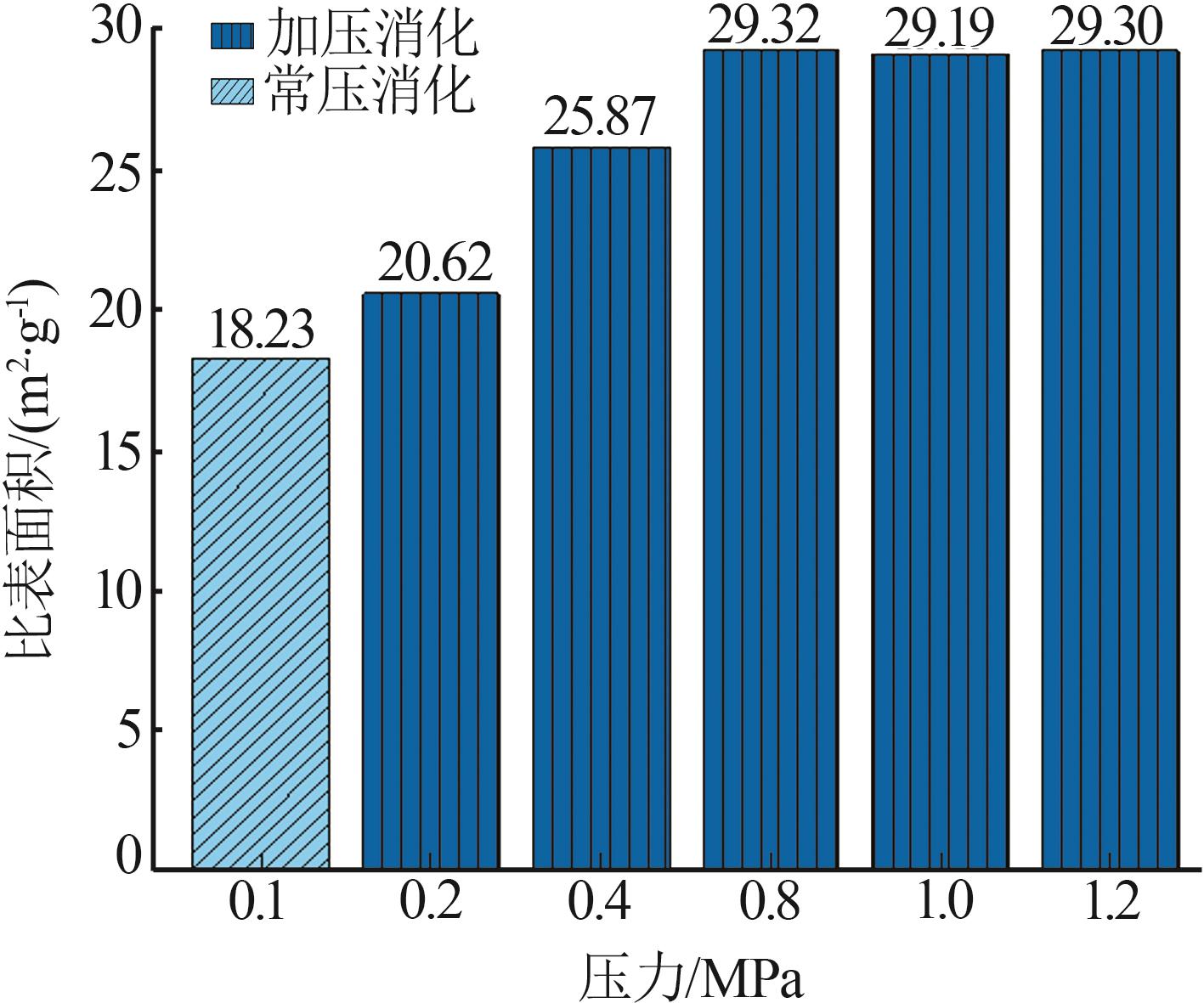

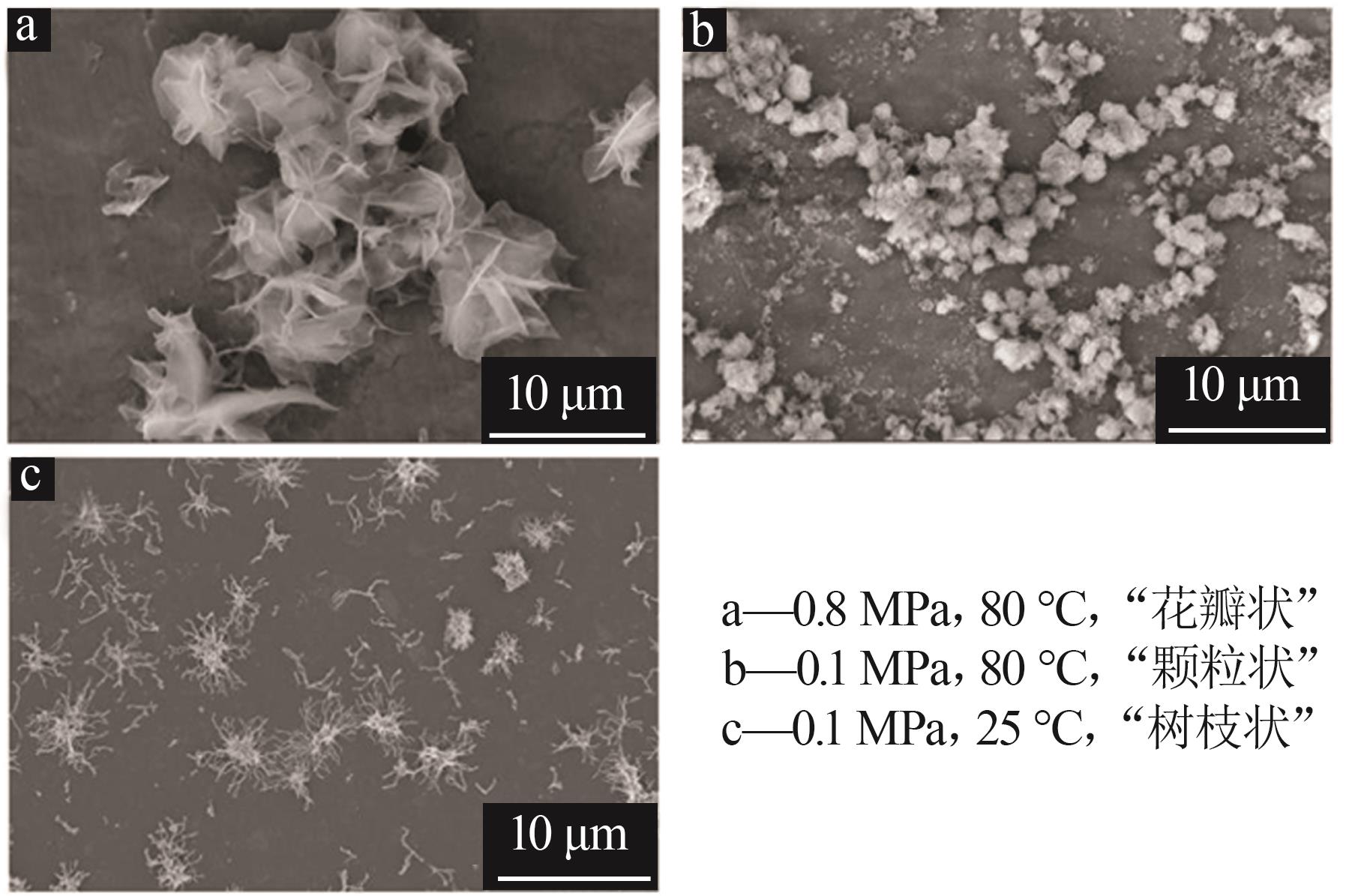

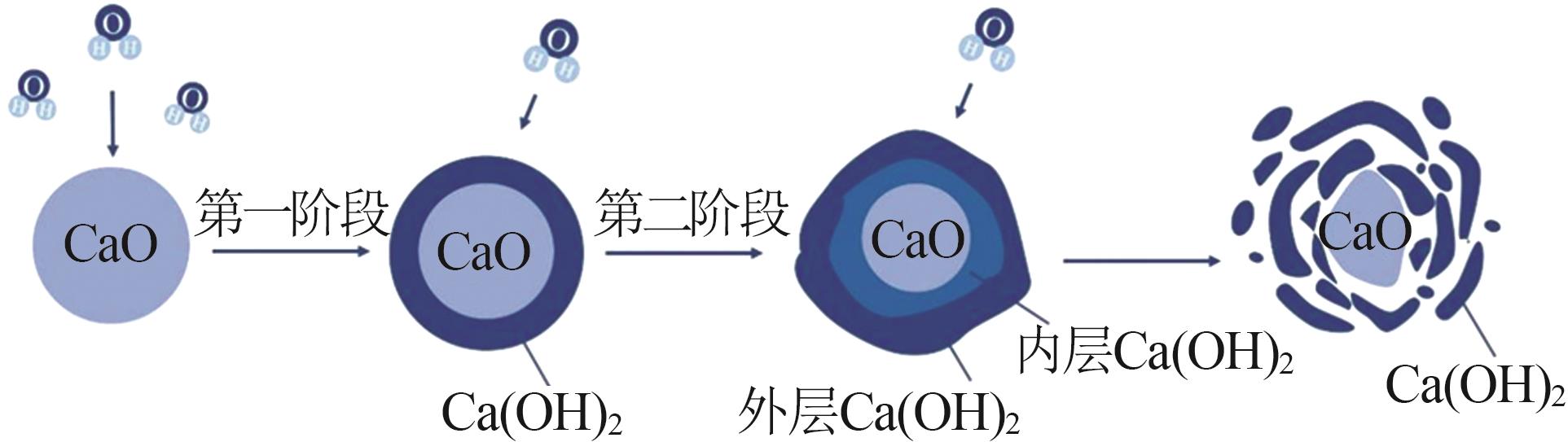

以工业级生石灰为原料，考察了消化水初始温度、搅拌转速、水灰质量比和加压消化方式对反应产物氢氧化钙的形貌结构、粒径和比表面积的影响；采用马尔文激光粒度分布仪、扫描电镜（SEM）和比表面积分析仪对产物氢氧化钙进行分析表征。结果表明：消化速率随着消化水初始温度的升高而加快，当搅拌转速为500 r/min、水初始温度为45~80 ℃、水灰质量比为4∶1时，所制得的氢氧化钙粒径分布最窄，最大比表面积为18.23 m²/g；当消化水初始温度为25~45 ℃时，产物氢氧化钙形貌呈现“树枝状”，当消化水初始温度为65~80 ℃时，产物氢氧化钙形貌为“颗粒状”；加压消化方式能获得较大比表面积的氢氧化钙且其形貌为“花瓣状”，最大比表面积为29.32 m²/g。

关键词: 生石灰, 氢氧化钙, 消化反应, 比表面积, 形貌

Abstract:

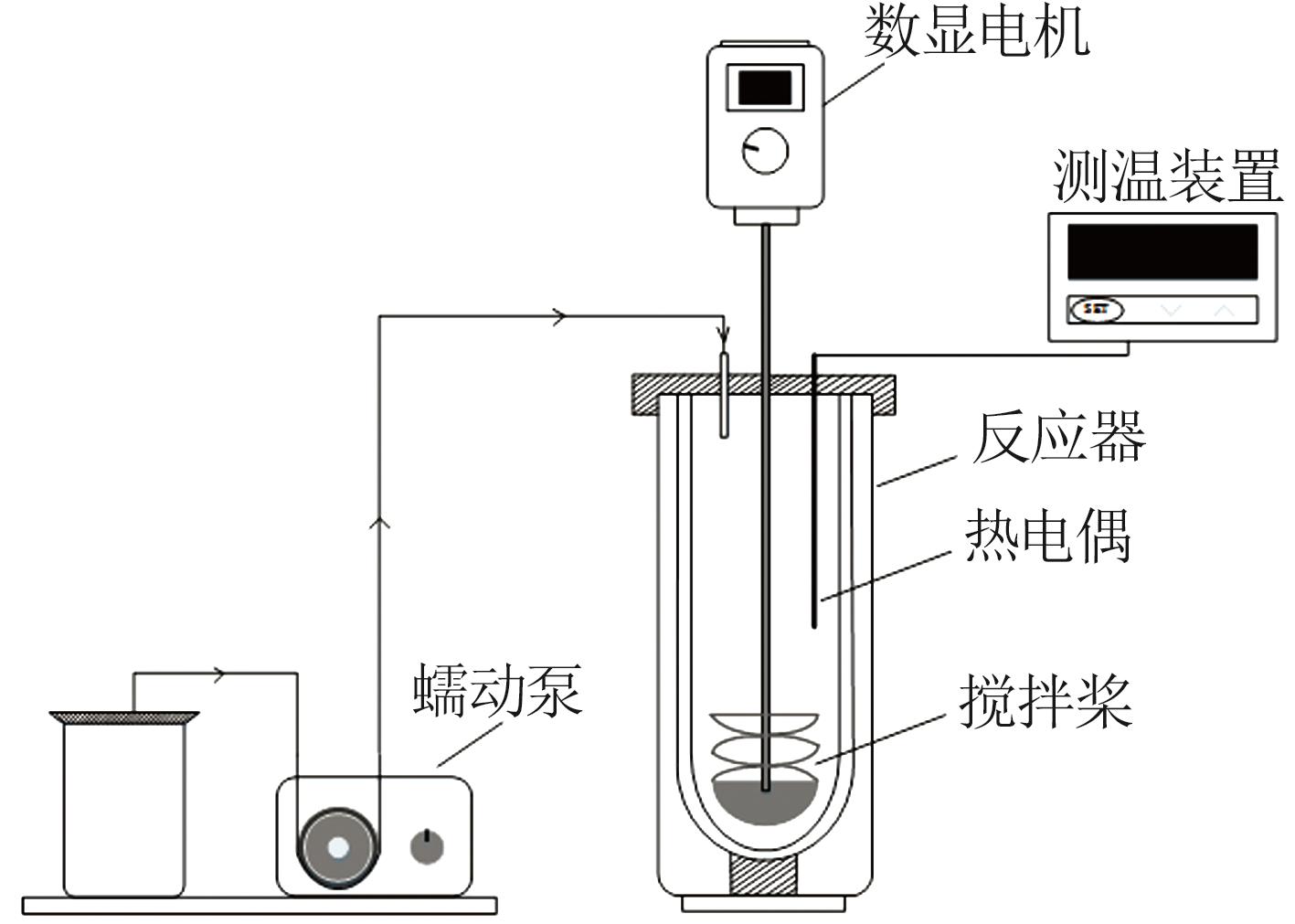

The effects of initial digestion water temperature，stirring speed，water-ash mass ratio and pressurized digestion on the morphological structure，particle size and specific surface area of the reaction product calcium hydroxide were investigated by using industrial grade quicklime as raw materials，and the product calcium hydroxide was characterized by Malvern laser particle size distribution instrument，scanning electron microscope（SEM） and specific surface area analyzer.The results showed that the digestion rate was accelerated with the increase of the initial temperature of water，and when the stirring speed was 500 r/min，the initial temperature of water was 45~80 ℃，and the mass ratio of water to ash was 4∶1，the produced calcium hydroxide had the narrowest particle size distribution and the maximum specific surface area was 18.23 m²/g.When the initial temperature of digested water was 25~45 ℃，the morphology of the product calcium hydroxide showed a "dendritic" shape，and when the initial temperature of the digestion water was 65~80 ℃，the shape of product calcium hydroxide grew into “granular”.The pressurized digestion method could obtain a large specific surface area of calcium hydroxide and its shape was “petal-like”，and the maximum specific surface area was 29.32 m²/g.

Key words: quicklime, calcium hydroxide, digestion process, specific surface area, morphology

中图分类号:

TQ132.32

熊爽, 严金生, 周洲, 周保弟, 陈小鹏, 童张法. 生石灰消化反应条件对氢氧化钙特性影响[J]. 无机盐工业, 2023, 55(12): 50-58.

XIONG Shuang, YAN Jinsheng, ZHOU Zhou, ZHOU Baodi, CHEN Xiaopeng, TONG Zhangfa. Effect of reaction conditions of quicklime digestion on properties of calcium hydroxide[J]. Inorganic Chemicals Industry, 2023, 55(12): 50-58.

图/表 17

图1

表1

图2

表2

图3

图4

图5

表3

图6

图7

图8

表4

图9

图10

图11

图12

图13

参考文献 27

1	MA Jianping， JI Junrong， YASEEN M，et al.A promising strategy for the large-scale preparation of spherical calcium carbonate by efficiently using carbon dioxide［J］.Journal of CO₂ Utilization，2022，63：102136.
2	LIN Peiying， WU Haoming， HSIEH S L，et al.Preparation of vaterite calcium carbonate granules from discarded oyster shells as an adsorbent for heavy metal ions removal［J］.Chemosphere，2020，254：126903.
3	ALVAREZ CRIADO Y， ARIAS B.Analysis of operation conditions of Ca（OH）₂ entrained carbonator reactors for CO₂ capture in backup power plants［J］.ACS Omega，2022，7（32）：28093-28100.
4	HUANG Caifeng， XU Min， HUAI X.Synthesis and performances evaluation of the spindle-shaped calcium hydroxide nanomaterials for thermochemical energy storage［J］.Journal of Nanoparticle Research，2019.Doi：10.1007/s11051-019-4694-z.
5	CÉSAR DE CARVALHO PINTO P， VOGA PEREIRA G， SCHIAVO DE REZENDE L，et al.CO₂ capture performance and mechanical properties of Ca（OH）₂-based sorbent modified with MgO and （NH₄）₂HPO₄ for Calcium Looping cycle［J］.Fuel，2019，256：115924.
6	CHAUDHARY M， MAITI A.Defluoridation by highly efficient calcium hydroxide nanorods from synthetic and industrial wastewat-er［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2019，561：79-88.
7	TSAI H C， LO S L.Boron recovery from high boron containing wastewater using modified sub-micron Ca（OH）₂ particle［J］.International Journal of Environmental Science and Technology，2015，12（1）：161-172.
8	李仲民，姚懿，魏光涛，等.海藻酸钙微球对亚甲基蓝的吸附行为［J］.广西大学学报（自然科学版），2018，43（6）：2391-2399.
	LI Zhongmin， YAO Yi， WEI Guangtao，et al.Adsorption behavior of methylene blue on calcium alginate microspheres［J］.Journal of Guangxi University（Natural Science Edition），2018，43（6）：2391-2399.
9	SHIN H G， KIM H，NOH T，et al.Degradation behavior of high surface area calcium hydroxide sorbent for SO₂ removal［J］.International Journal of Mineral Processing，2011，98（3/4）：145-149.
10	姚勇，黎石竹，郑东晨，等.新型低碳排放脱硫剂纳米氢氧化钙的制备、评价及应用研究［J］.无机盐工业，2023，55（4）：38-44.
	YAO Yong， LI Shizhu， ZHENG Dongchen，et al.Study on preparation，evaluation and application of new low-carbon emission nano calcium hydroxide desulfurizer［J］.Inorganic Chemicals Industry，2023，55（4）：38-44.
11	SAMANTA A， PODDER S， GHOSH C K，et al.ROS mediated high anti-bacterial efficacy of strain tolerant layered phase pure nano-calcium hydroxide［J］.Journal of the Mechanical Behavior of Biomedical Materials，2017，72：110-128.
12	诸葛六英，陈玲玉，林子珺，等.氢氧化钙缓释肠溶胶囊的给药动力学及其解酒抗醉评价［J］.广西大学学报（自然科学版），2015，40（5）：1292-1298.
	ZHUGE Liuying， CHEN Lingyu， LIN Zijun，et al.Preparation of sustained-release calcium hydroxide for anti-alcohol and anti-inebriation［J］.Journal of Guangxi University（Natural Science Edition），2015，40（5）：1292-1298.
13	HENRIQUE H M， SANTOS L C， PARREIRA P M.Production of milk of lime for sugar cane industry：Study of factors influencing lime slaking［J］.Materials Science Forum，2010，660/661：437- 442.
14	ROSELL J R， HAURIE L， NAVARRO A，et al.Influence of the traditional slaking process on the lime putty characteristics［J］.Construction and Building Materials，2014，55：423-430.
15	颜鑫，卢云峰，周继承，等.活性石灰乳生产过程质量控制技术的研究［J］.无机盐工业，2008，40（8）：40-42.
	YAN Xin， LU Yunfeng， ZHOU Jicheng，et al.Research on quality controlling technique in production process of active lime milk［J］.Inorganic Chemicals Industry，2008，40（8）：40-42.
16	郭秀键.脱硫剂特性及石灰消化的试验研究［D］.济南：山东大学，2005.
17	谷丽，刘润静，郭志伟.石灰消化条件对氢氧化钙活性的影响［J］.中国粉体技术，2012，18（4）：62-65，69.
	GU Li， LIU Runjing， GUO Zhiwei.Effect of lime slaking conditions on activity of calcium hydroxide［J］.China Powder Science and Technology，2012，18（4）：62-65，69.
18	钟伟飞.石灰消化工艺参数及氢氧化钙溶解速率实验研究［D］.杭州：浙江大学，2004.
	ZHONG Weifei.Experimental study of operating parameters of lime slaking process and dissolution rate of calcium hydroxide［D］.Hangzhou：Zhejiang University，2004.
19	LÕHMUS H， RÄNI A， KALLAVUS U，et al.A trend to the production of calcium hydroxide and precipitated calcium carbonate with defined properties［J］.The Canadian Journal of Chemical Engineering，2008，80（5）：911-919.
20	GILES D E， RITCHIE I M， XU B A.The kinetics of dissolution of slaked lime［J］.Hydrometallurgy，1993，32（1）：119-128.
21	马跃强，易红宏，唐晓龙，等.生石灰消化特性及其对SDA法烟气脱硫性能的研究［J］.现代化工，2018，38（3）：169-172.
	MA Yueqiang， YI Honghong， TANG Xiaolong，et al.Hydration characteristics of quicklime and its performance in flue gas desulfurization by SDA method［J］.Modern Chemical Industry，2018，38（3）：169-172.
22	魏仁零，吴晓琴，陈云，等.石灰干式消化工艺参数优化选择［J］.武汉科技大学学报，2011，34（6）：473-477.
	WEI Renling， WU Xiaoqin， CHEN Yun，et al.Selection and optimization of technological parameters for dry slaking of quickli-me［J］.Journal of Wuhan University of Science and Technology，2011，34（6）：473-477.
23	MASCOLO G， MASCOLO M C， VITALE A，et al.Microstructure evolution of lime putty upon aging［J］.Journal of Crystal Growth，2010，312（16/17）：2363-2368.
24	邱金锋，王建.消化工艺参数对氢氧化钙粒径的影响［J］.中国造纸学报，2014，29（4）：35-39.
	QIU Jinfeng， WANG Jian.Effects of slaking parameters on the particle size of calcium hydroxide［J］.Transactions of China Pulp and Paper，2014，29（4）：35-39.
25	PESCE C， GODINA M C， HENRY A，et al.Towards a better understanding of hot-mixed mortars for the conservation of historic buildings：The role of water temperature and steam during lime slaking［J］.Heritage Science，2021，9（1）：72-89.
26	RITCHIE I M， XU Bing′an.The kinetics of lime slaking［J］.Hydrometallurgy，1990，23（2/3）：377-396.
27	GIORGI R， AMBROSI M， TOCCAFONDI N，et al.Nanoparticles for cultural heritage conservation：Calcium and Barium hydroxide nanoparticles for wall painting consolidation［J］.Chemistry-A European Journal，2010，16（31）：9374-9382.

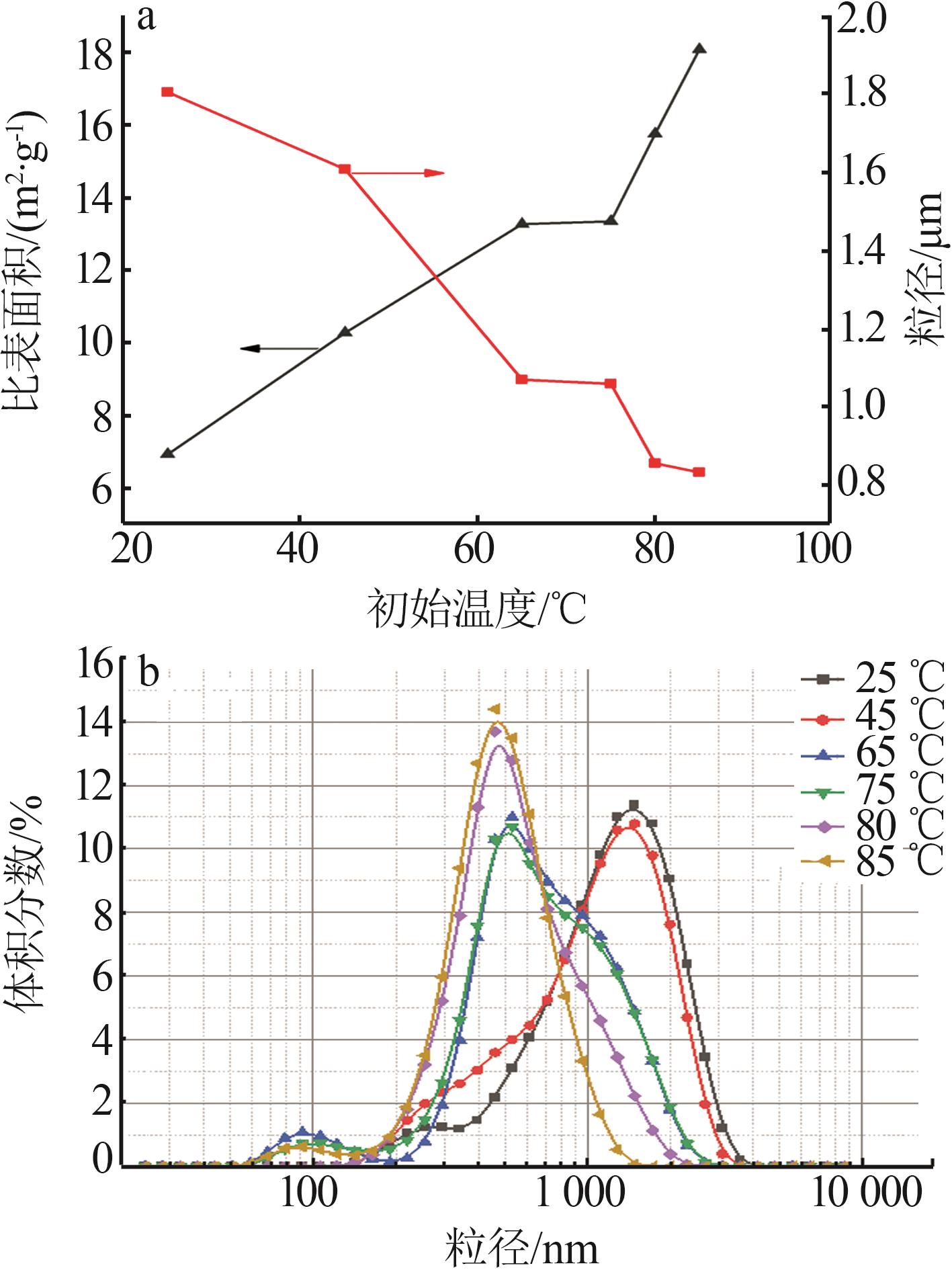

初始温度/℃	最高反应温度/℃	温升速率/ （℃·s^-1）	比表面积/ （m²·g^-1）	平均粒径/μm

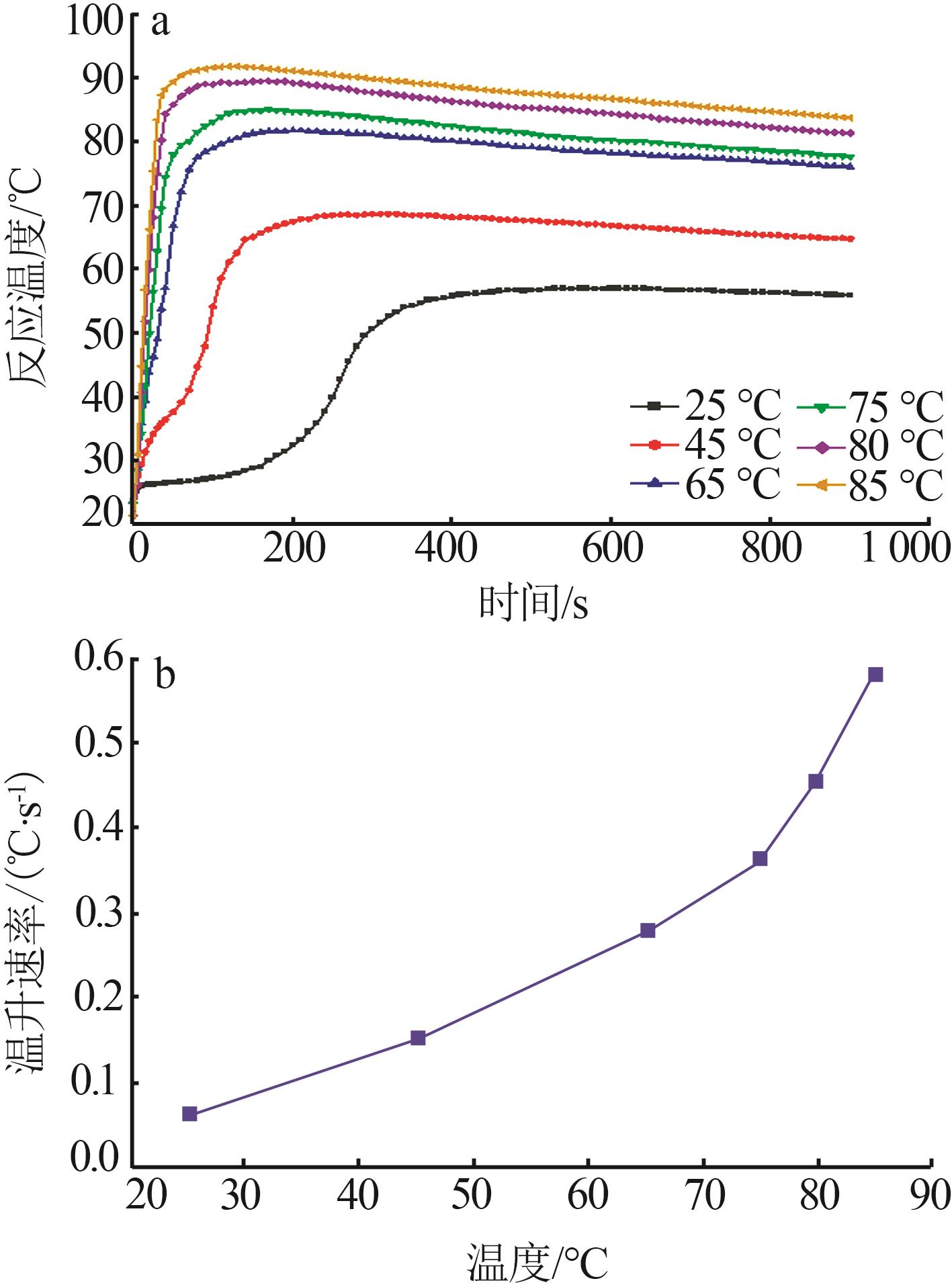

25	57.0	0.06	6.92	1.806
45	68.7	0.15	10.28	1.609
65	81.8	0.28	13.27	1.070
75	85.1	0.36	13.35	1.059
80	91.6	0.46	15.76	0.855
85	93.1	0.58	18.09	0.832

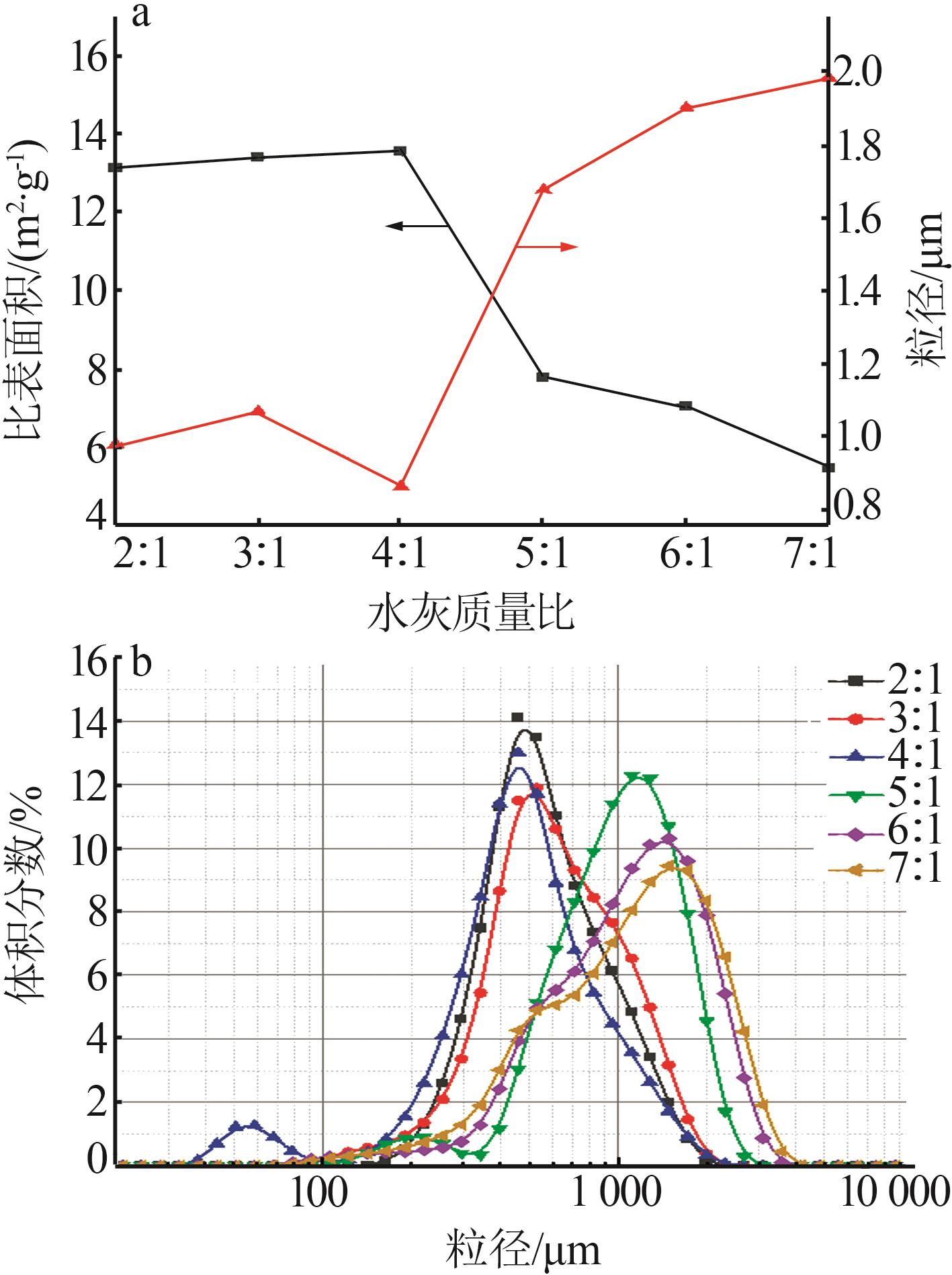

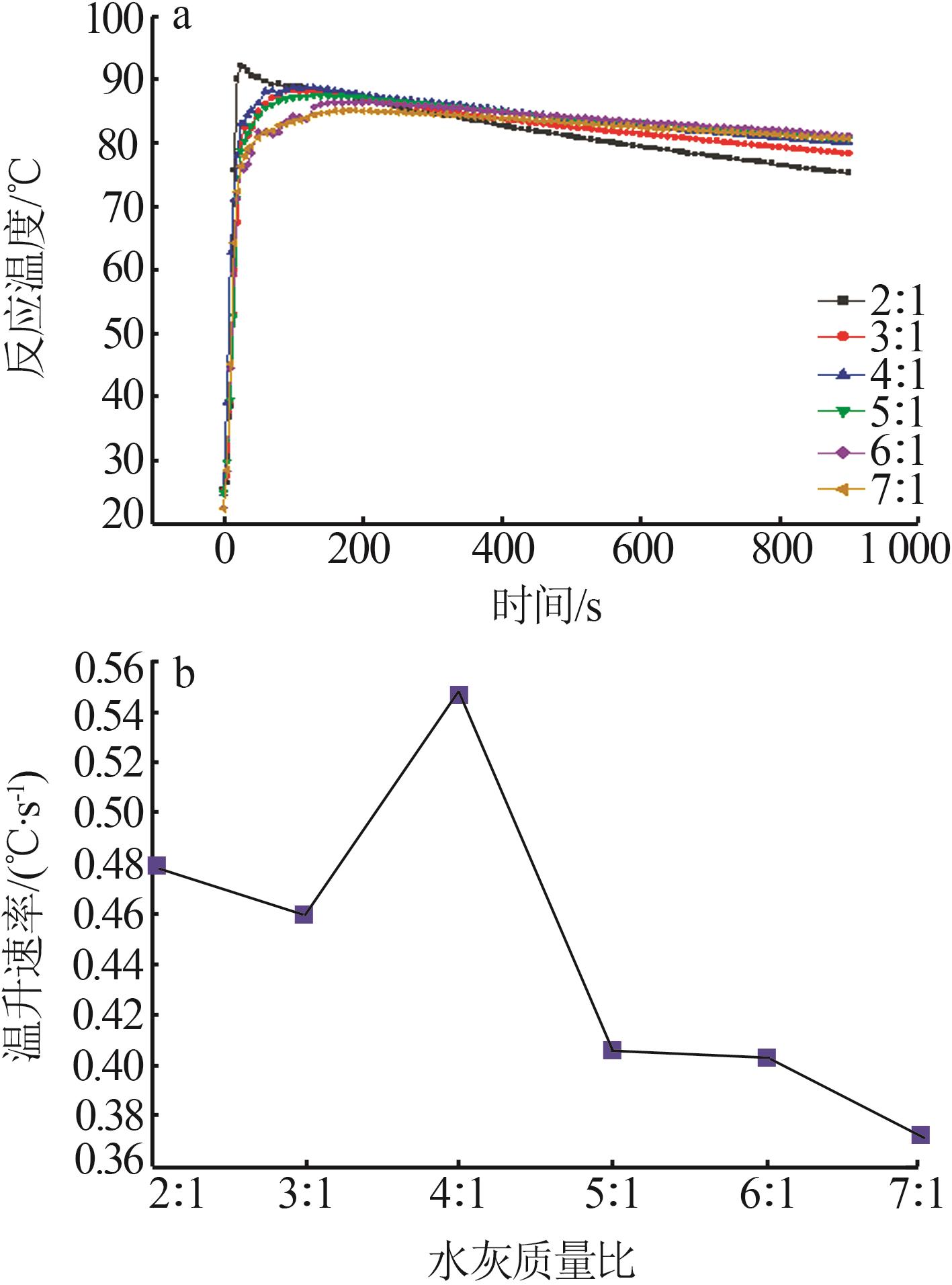

水灰质量比	最高反应温度/℃	温升速率/ （℃·s^-1）	比表面积/ （m²·g^-1）	平均粒径/μm

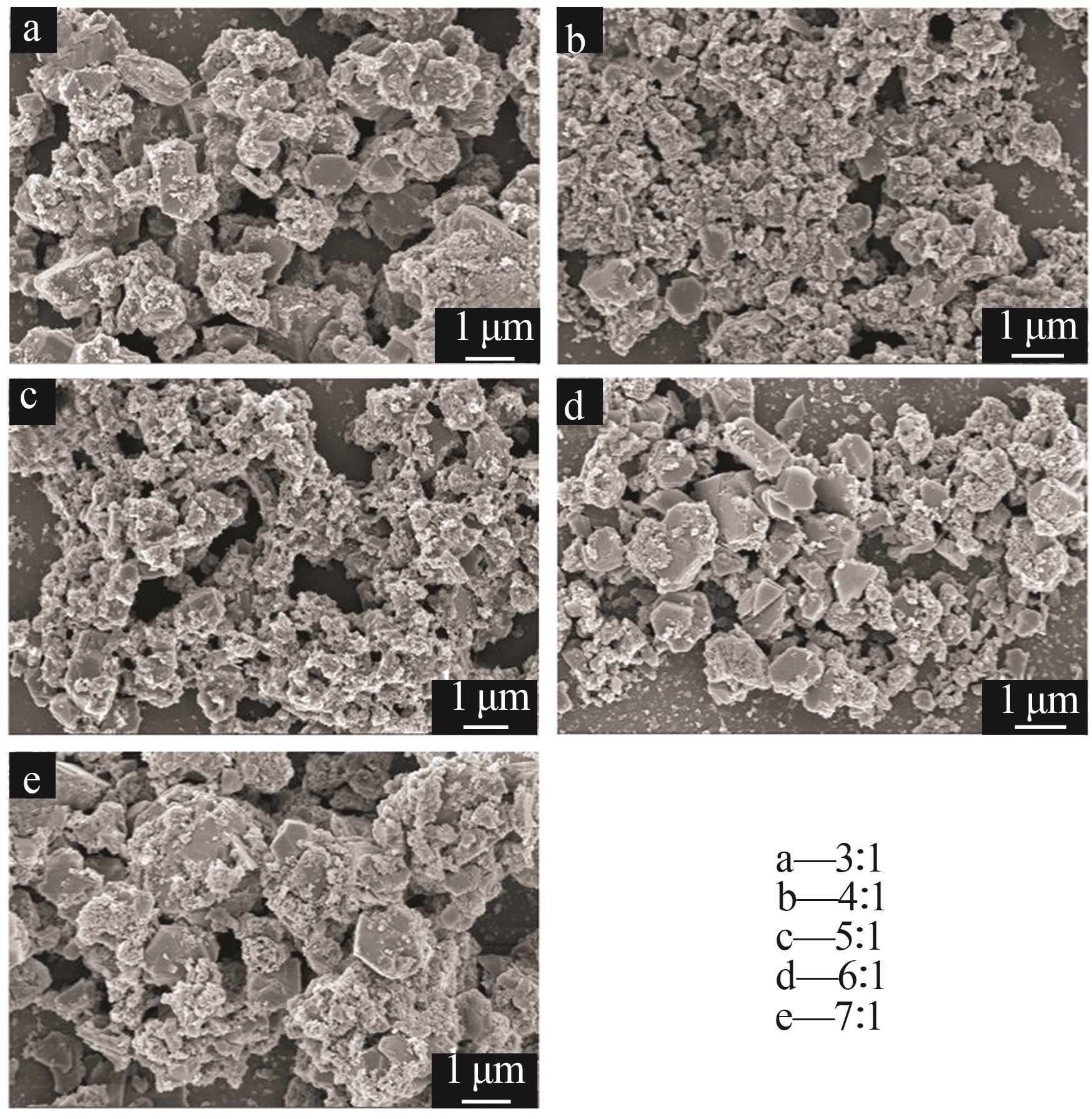

2∶1	92.3	0.48	13.16	0.975
3∶1	91.6	0.46	13.41	1.065
4∶1	90.9	0.55	13.58	0.859
5∶1	90.3	0.41	7.79	1.674
6∶1	89.5	0.40	7.06	1.899
7∶1	88.6	0.37	5.47	1.982

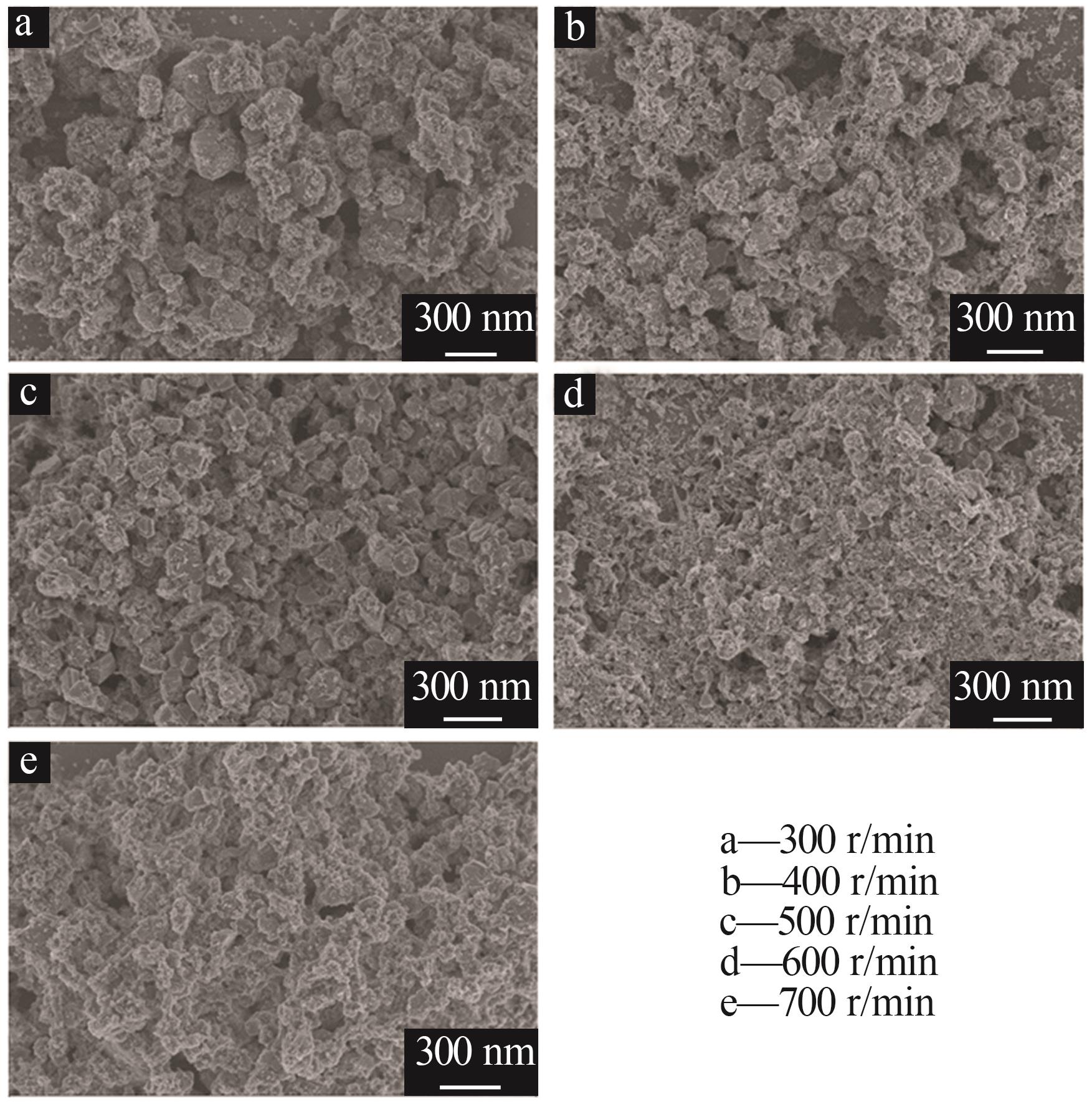

搅拌转速/ （r·min^-1）	最高反应温度/℃	温升速率/ （℃·s^-1）	比表面积/ （m²·g^-1）	平均粒径/μm
0	72.30	0.16	10.25	1.310
200	83.30	0.21	12.34	1.041
300	85.60	0.28	12.12	0.892
400	90.20	0.71	14.47	0.823

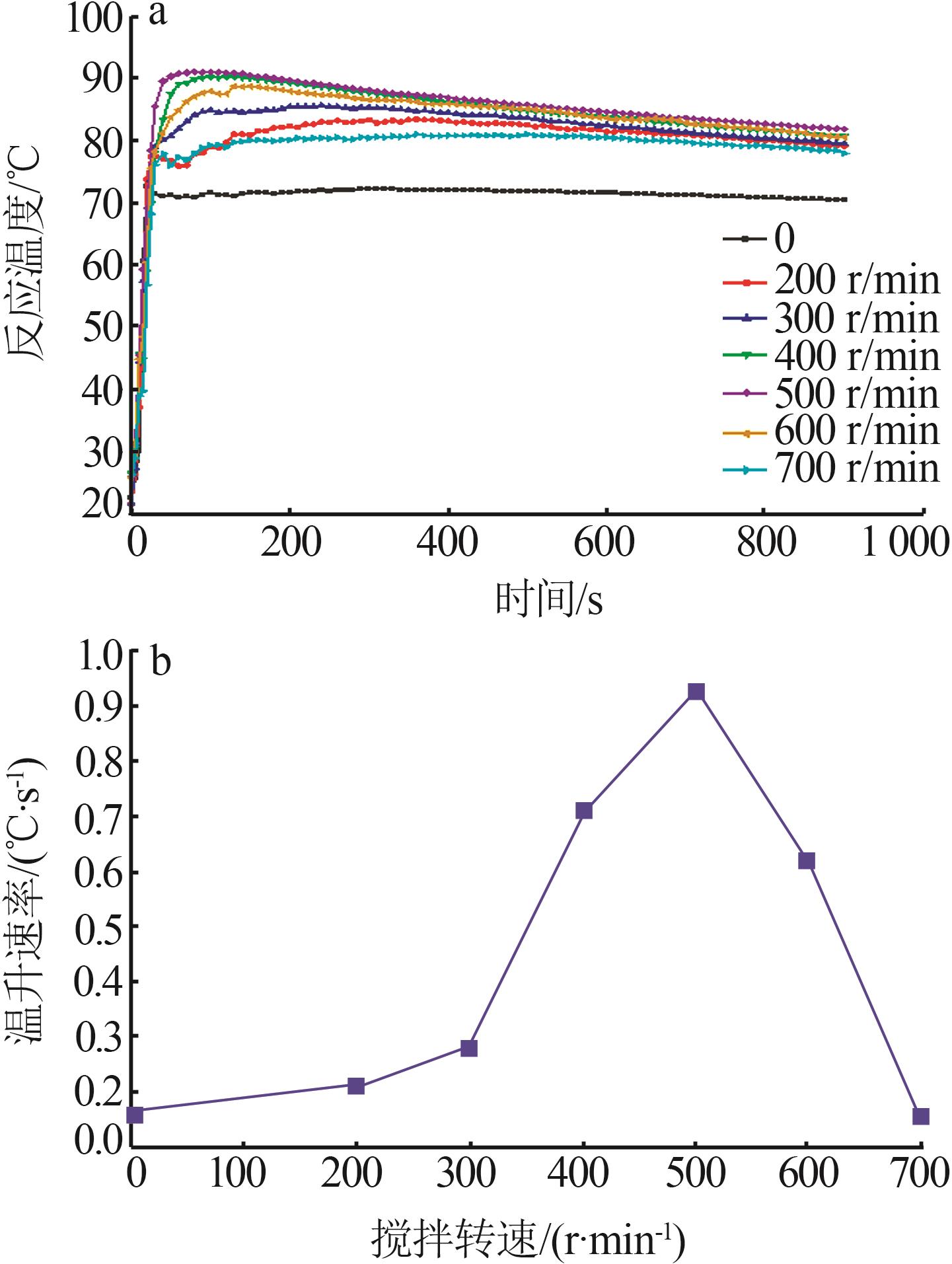

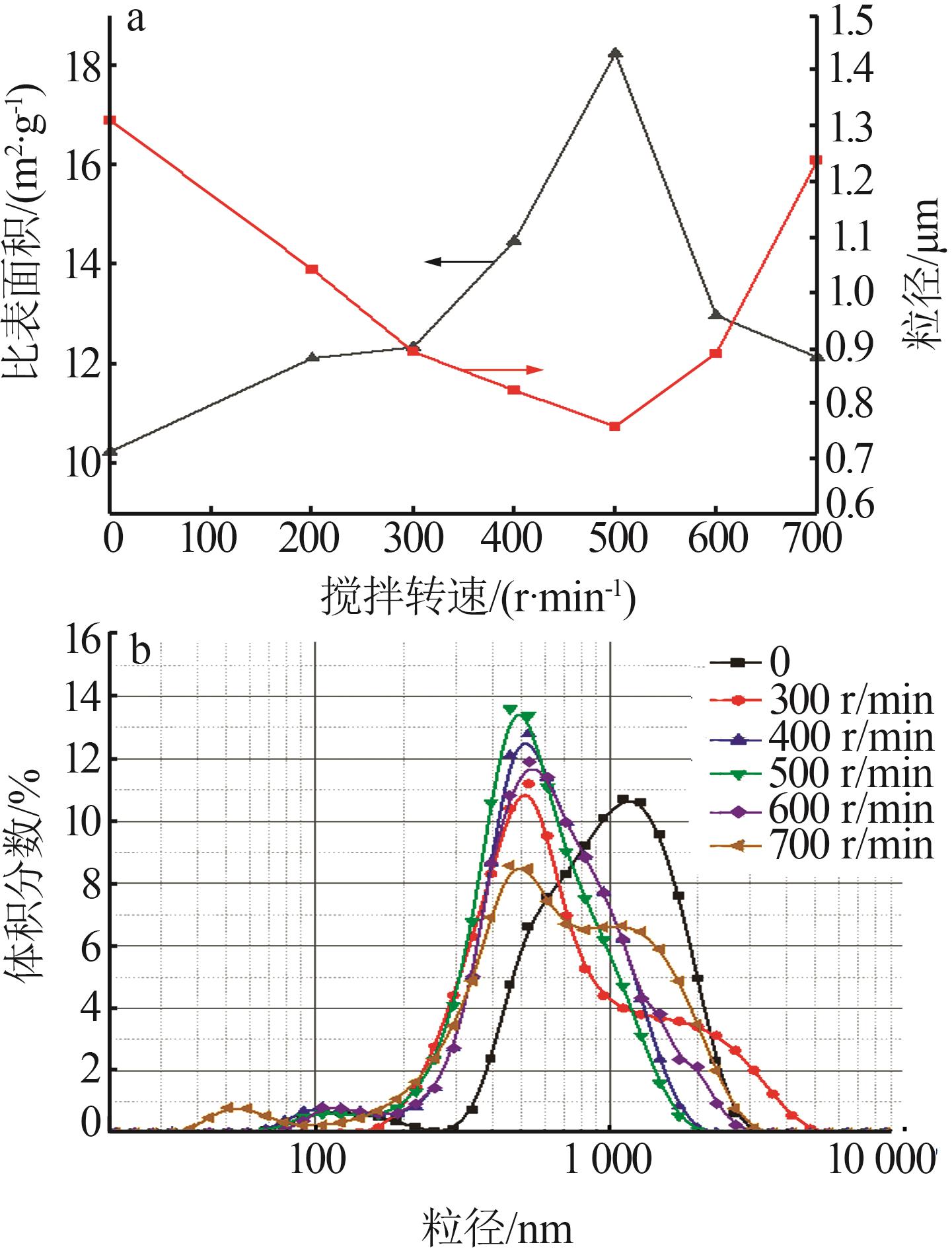

500	91.00	0.93	18.23	0.758
600	87.60	0.62	12.98	0.889
700	81.00	0.16	12.14	1.237

[1]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[2]	王杰, 赵旭波, 汤勇, 覃玲意, 陈小鹏, 廖丹葵, 童张法, 王琳琳. 生石灰湿法消化制备高比表面积氢氧化钙及结构表征[J]. 无机盐工业, 2024, 56(12): 104-112.
[3]	胡文娟, 申小中, 王汝佳, 路露, 邹联力. 退火处理对汽车电池用储氢合金相结构与电化学性能的影响[J]. 无机盐工业, 2024, 56(11): 51-58.
[4]	彭卫锋, 施卫. Co替代Ni对汽车电池用La_0.8Mg_0.2Ni_3.8-_x Co _x 储氢合金电化学性能的影响[J]. 无机盐工业, 2024, 56(11): 65-71.
[5]	史鸿钰, 吕晴, 张力巾, 李清欣, 秦军. 介孔形貌的LDH吸附磷酸盐的位点能量研究[J]. 无机盐工业, 2024, 56(10): 38-46.
[6]	陈奇, 廖丹葵, 张庆年, 严金生, 黄煜, 陈小鹏, 童张法. 电导率法快捷高效测定生石灰活性度[J]. 无机盐工业, 2023, 55(9): 114-120.
[7]	于红超, 张梦萌, 金天翔. 磷酸银光催化材料的微观形貌及晶面效应研究进展[J]. 无机盐工业, 2023, 55(8): 13-20.
[8]	武讨龙, 张胜江, 刘津洋, 洪晓博, 李丽敏, 覃晓玉, 谭晓英, 周燕. 双金属有机框架材料的研究进展[J]. 无机盐工业, 2023, 55(6): 8-17.
[9]	姚勇, 黎石竹, 郑东晨, 曾庭华, 吴志超, 于驰, 刘法谦. 新型低碳排放脱硫剂纳米氢氧化钙的制备、评价及应用研究[J]. 无机盐工业, 2023, 55(4): 38-44.
[10]	蒋德敏, 李顺梅, 李青青, 陈雨欣, 刘代俊. 氢氧化镁与七水硫酸镁水热法合成碱式硫酸镁晶须[J]. 无机盐工业, 2023, 55(12): 74-81.
[11]	李云飞, 刘蜀庆, 唐盛伟, 张涛. 常压Mg-Na复合盐溶液体系制备α-半水石膏[J]. 无机盐工业, 2023, 55(11): 100-106.
[12]	刘越, 郑强, 邢佳斌, 邢润, 马亚丽, 贾松岩, 李雪. 石灰石干法制备高性能氢氧化钙的工艺及应用研究[J]. 无机盐工业, 2023, 55(10): 42-49.
[13]	蒋甜甜,许雪棠,王凡. 卤离子调控的镍钴基电极材料生长及电容影响研究[J]. 无机盐工业, 2022, 54(8): 66-73.
[14]	常成功,文静,董金美,郑卫新,阎峰云,肖学英. 碳化作用对镁质胶凝材料微观结构演变过程的影响[J]. 无机盐工业, 2022, 54(6): 61-65.
[15]	郗玉平,罗志欢. 氢化物载体LaMg2Ni对汽车用Mg2Ni 合金储氢性能的影响[J]. 无机盐工业, 2022, 54(5): 61-66.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
