Cs/SiO2-ZrO2催化丙酸甲酯与甲醛缩合反应性能研究

doi:10.19964/j.issn.1006-4990.2024-0114

摘要/Abstract

摘要：

丙酸甲酯与甲醛缩合制备甲基丙烯酸甲酯（Methyl Methacrylate，简称MMA）是目前较清洁的工艺路线，其关键在于高性能催化剂的开发。采用共沉淀法和初湿浸渍法制备了SiO₂-ZrO₂复合氧化物和Cs/SiO₂-ZrO₂催化剂，通过XRD、Raman、ICP-OES、BET、NH₃-TPD和CO₂-TPD等手段对其理化性质进行了表征，并将其与催化丙酸甲酯和甲醛的缩合反应的性能进行关联，研究载体表面酸碱性对Cs/SiO₂-ZrO₂催化剂缩合反应活性的影响。结果表明：SiO₂质量分数的增大有利于促进SiO₂-ZrO₂复合氧化物中m-ZrO₂向t-ZrO₂的转变以及t-ZrO₂晶型的稳定；引入Cs₂CO₃可使其结构和表面酸碱性位点分布发生改变。催化剂表面弱碱性位点是适宜的活性中心，具有较高催化活性的催化剂表面弱碱性和总碱性位点数量存在一个最优区间，其中中强碱位点的降低和酸性位点的消除有利于催化活性的提高；在0.2 MPa、370 ℃和质量空速为1.0 h^-1的条件下，质量分数为60%的SiO₂和质量分数为10%的Cs₂CO₃组成的10Cs/60SiO₂-40ZrO₂催化剂具有最佳催化性能，对丙酸甲酯的转化率和目标产物甲基丙烯酸甲酯的选择性分别可达30.77%和97.89%。

关键词: 甲基丙烯酸甲酯, 羟醛缩合, 复合氧化物, SiO₂-ZrO₂, 丙酸甲酯

Abstract:

The preparation of Methyl Methacrylate（MMA） by condensation of methyl propionate with formaldehyde hydroxyl aldehyde is currently the cleanest process route，and the key lies in the development of high-performance catalysts.A series of SiO₂-ZrO₂ composite oxides were prepared by coprecipitation and employed as carrier to load Cs₂CO₃ with an incipient wetness impregnation method.The physiochemical properties of the obtained SiO₂-ZrO₂ composite oxides and Cs/SiO₂-ZrO₂ catalysts were characterized by multiple techniques including XRD，Raman，ICP-OES，BET，NH₃-TPD and CO₂-TPD，and correlated to their performances in the condensation reaction of methyl propionate with formaldehyde.Special attention had been paid to the influence of carrier surface acidity and alkalinity on the activity of Cs/SiO₂-ZrO₂ catalysts towards the condensation reaction.The results indicated a transformation of zirconia from m-ZrO₂ to t-ZrO₂ with increasing the SiO₂ content，suggesting t-ZrO₂ was more stable in the SiO₂-ZrO₂ composites with higher SiO₂ contents.Introduction of Cs₂CO₃ onto SiO₂-ZrO₂ composites changed greatly the distribution of surface acid-base sites，as well as the catalyst structure.The weakly basic sites on the catalyst surface were suitable active centers，and there existed an optimal interval between the number of weakly basic and total basic sites on the surface of catalysts with high catalytic activity，in which the reduction of medium-strongly basic sites and the elimination of acidic sites were favourable to the increase of catalytic activity.The 10Cs/60SiO₂-40ZrO₂ catalyst with 60% SiO₂ and 10% Cs₂CO₃ exhibited the best catalytic performances，yielding the conversion of methyl propionate and the selectivity of methyl methacrylate（MMA） up to 30.77% and 97.89%，respectively，under the optimal reaction conditions of 370 ℃，0.2 MPa，and a space velocity of 1.0 h^-1.

Key words: methyl methacrylate, aldol condensation, composite oxides, SiO₂-ZrO₂, methyl propionate

中图分类号:

TQ426.6

杜海岗, 王兴永, 孙培永, 陈和, 傅送保, 姚志龙. Cs/SiO₂-ZrO₂催化丙酸甲酯与甲醛缩合反应性能研究[J]. 无机盐工业, 2024, 56(11): 165-174.

DU Haigang, WANG Xingyong, SUN Peiyong, CHEN He, FU Songbao, YAO Zhilong. Study on condensation performance between methyl propionate and formaldehyde catalyzed by Cs/SiO₂-ZrO₂[J]. Inorganic Chemicals Industry, 2024, 56(11): 165-174.

图/表 17

图1

图2

表1

图3

表2

图4

图5

图6

图7

表3

图8

图9

表4

图10

图11

图12

表5

参考文献 27

1	李华胤，李洁，谭媛，等.甲基丙烯酸甲酯生产工艺及所用贵金属催化剂研究进展［J］.化工进展，2021，40（1）：183-194.
	LI Huayin， LI Jie， TAN Yuan，et al.Research progress on production technology and noble metal catalyst for synthesis of methyl methacrylate［J］.Chemical Industry and Engineering Progress，2021，40（1）：183-194.
2	陆赟涛，江力，蒋其民，等.甲基丙烯酸甲酯自由基聚合歧化终止机理［J］.高分子通报，2023（2）：241-247.
	LU Yuntao， JIANG Li， JIANG Qimin，et al.Disproportionation termination mechanism in the free-radical polymerization of methyl methacrylate［J］.Polymer Bulletin，2023（2）：241-247.
3	CHIN M T， YANG Tiangang， QUIRION K P，et al.Implementing a doping approach for poly（methyl methacrylate） recycling in a circular economy［J］.Journal of the American Chemical Society，2024，146（9）：5786-5792.
4	王刚，李增喜，李春山.温和条件下丙酸甲酯和甲醇一步合成甲基丙烯酸甲酯［J］.中国科学：化学，2021，51（2）：235-241.
	WANG Gang， LI Zengxi， LI Chunshan.One-step synthesis of methyl methacrylate from methyl propionate and methanol under mild condition［J］.Scientia Sinica Chimica，2021，51（2）：235-241.
5	SUN Bo， ZHANG Jie， WANG Maolin，et al.Valorization of waste biodegradable polyester for methyl methacrylate production［J］.Nature Sustainability，2023，6：712-719.
6	李斌，解铭，齐翔，等.乙烯路线制备甲基丙烯酸甲酯研究进展［J］.化工进展，2019，38（4）：1739-1745.
	LI Bin， XIE Ming， QI Xiang，et al.Progress in preparation of methyl methacrylate by ethylene route［J］.Chemical Industry and Engineering Progress，2019，38（4）：1739-1745.
7	王光永，李荣，鄢义，等.羟醛缩合法制甲基丙烯酸甲酯催化剂研究及技术经济性分析［J］.化工进展，2021，40（5）：2574-2580.
	WANG Guangyong， LI Rong， YAN Yi，et al.Catalyst and technical-economic analysis for the synthesis of methyl methacrylate by aldol condensation［J］.Chemical Industry and Engineering Progress，2021，40（5）：2574-2580.
8	刘金成，陈谦，刘玉佩，等.甲基丙烯酸甲酯的合成技术研究进展［J］.中国塑料，2022，36（1）：178-183.
	LIU Jincheng， CHEN Qian， LIU Yupei，et al.Research progress in synthesis technologies of methyl methacrylate［J］.China Plastics，2022，36（1）：178-183.
9	孙玉玉，黄益平，黄晶晶，等.异丁烯/叔丁醇法生产甲基丙烯酸甲酯研究进展［J］.石油化工，2022，51（11）：1342-1347.
	SUN Yuyu， HUANG Yiping， HUANG Jingjing，et al.Progress in production technologiec of methyl methacrylate from isobutene/tert-butyl alcohol［J］.Petrochemical Technology，2022，51（11）：1342-1347.
10	石永杰，孙向前，石好亮，等.甲基丙烯酸甲酯工业化合成技术研究进展［J］.精细与专用化学品，2020，28（5）：38-43.
	SHI Yongjie， SUN Xiangqian， SHI Haoliang，et al.Research progress in industrial synthesis of methyl methacrylate［J］.Fine and Specialty Chemicals，2020，28（5）：38-43.
11	王光永，李荣，鄢义，等.羟醛缩合法制甲基丙烯酸甲酯催化剂研究［J］.天然气化工（C1化学与化工），2020，45（5）：1-5，30.
	WANG Guangyong， LI Rong， YAN Yi，et al.Study on aldol condensation catalyst for methyl methacrylate synthesis［J］.Natural Gas Chemical Industry，2020，45（5）：1-5，30.
12	AI M.Formation of methyl methacrylate by condensation of methyl propionate with formaldehyde over silica-supported cesium hydroxide catalysts［J］.Applied Catalysis A：General，2005，288（1/2）：211-215.
13	HE Teng， QU Yixin， WANG Jidong.Experimental and theoretical study for vapor phase aldol condensation of methyl acetate and formaldehyde over alkali metal oxides supported on SBA-15［J］.Industrial & Engineering Chemistry Research，2018，57（8）：2773-2786.
14	LI Bin， YAN Ruiyi， WANG Lei，et al.Synthesis of methyl methacrylate by aldol condensation of methyl propionate with formaldehyde over acid-base bifunctional catalysts［J］.Catalysis Letters，2013，143（8）：829-838.
15	DE MARON J， EBERLE M， CAVANI F，et al.Continuous-flow methyl methacrylate synthesis over gallium-based bifunctional catalysts［J］.ACS Sustainable Chemistry & Engineering，2021， 9（4）：1790-1803.
16	张伟，贾鑫，王兴永，等.催化剂酸碱性与催化酯醛缩合性能的关系［J］.精细化工，2024，41（3）：687-696.
	ZHANG Wei， JIA Xin， WANG Xingyong，et al.Relationship between catalyst acid-base property and condensation performance for ester aldehydes［J］.Fine Chemicals，2024，41（3）：687-696.
17	尚城城，郭湾，姚志龙，等.异丁烯与醋酸酯化合成醋酸叔丁酯［J］.精细化工，2019，36（8）：1604-1609.
	SHANG Chengcheng， GUO Wan， YAO Zhilong，et al.Esterification of acetic acid with isobutene to tert-butyl acetate［J］.Fine Chemicals，2019，36（8）：1604-1609.
18	冯裕发.丙酸甲酯气相法合成甲基丙烯酸甲酯工艺研究［D］.常州：常州大学，2015.
	FENG Yufa.Study on synthesis of methyl methacrylate from methyl propionate by gas phase method［D］.Changzhou：Changzhou University，2015.
19	贾鑫，张伟，王兴永，等.Cs/SiO₂催化合成MMA工艺及宏观动力学研究［J］.现代化工，2024，44（1）：210-215，220.
	JIA Xin， ZHANG Wei， WANG Xingyong，et al.Synthesis process for methyl methacrylate over Cs/SiO₂ and its macro-kinetics［J］.Modern Chemical Industry，2024，44（1）：210-215，220.
20	WU Zhigang， ZHAO Yongxiang， LIU Diansheng.The synthesis and characterization of mesoporous silica-zirconia aerogels［J］.Microporous and Mesoporous Materials，2004，68（1/2/3）：127-132.
21	杨小林，冯裕发，周鹏鹏.Cs/SiO₂催化丙酸甲酯合成甲基丙烯酸甲酯工艺［J］.精细石油化工，2020，37（2）：5-10.
	YANG Xiaolin， FENG Yufa， ZHOU Pengpeng.Synthesis process of methyl methacrylate from methyl propionate over Cs/SiO₂ ［J］.Speciality Petrochemicals，2020，37（2）：5-10.
22	WANG Dengfeng， ZHANG Xuelan， MA Jie，et al.La-modified mesoporous Mg-Al mixed oxides：Effective and stable base catalysts for the synthesis of dimethyl carbonate from methyl carbamate and methanol［J］.Catalysis Science & Technology，2016， 6（5）：1530-1545.
23	KATADA N， NIWA M.Analysis of acidic properties of zeolitic and non-zeolitic solid acid catalysts using temperature-programmed desorption of ammonia［J］.Catalysis Surveys from Asia，2004，8（3）：161-170.
24	AL-DUGHAITHER A S， DE LASA H.HZSM-5 zeolites with different SiO₂/Al₂O₃ ratios.Characterization and NH₃ desorption kinetics［J］.Industrial & Engineering Chemistry Research，2014，53（40）：15303-15316.
25	马中义，徐润，杨成，等.不同形态ZrO₂的制备及其表面性质研究［J］.物理化学学报，2004，20（10）：1221-1225.
	MA Zhongyi， XU Run， YANG Cheng，et al.Preparation and surface properties of different zirconia polymorphs［J］.Acta Physico-chimica Sinica，2004，20（10）：1221-1225.
26	陈崇城，陈航榕，俞建长，等.多级孔WO₃/ZrO₂固体酸催化剂的制备与表征［J］.催化学报，2011，32（4）：647-651.
	CHEN Chongcheng， CHEN Hangrong， YU Jianchang，et al.Preparation and characterization of WO₃/ZrO₂ solid acid catalyst with hierarchically porous structure［J］.Chinese Journal of Catalysis，2011，32（4）：647-651.
27	GUO Zhijun， ZHANG Guoliang， WANG Lei，et al.Fe-modified Cs-P/γ-Al₂O₃ catalyst for synthesis of methyl methacrylate from methyl propionate and formaldehyde［J］.Industrial & Engineering Chemistry Research，2020，59（8）：3334-3341.

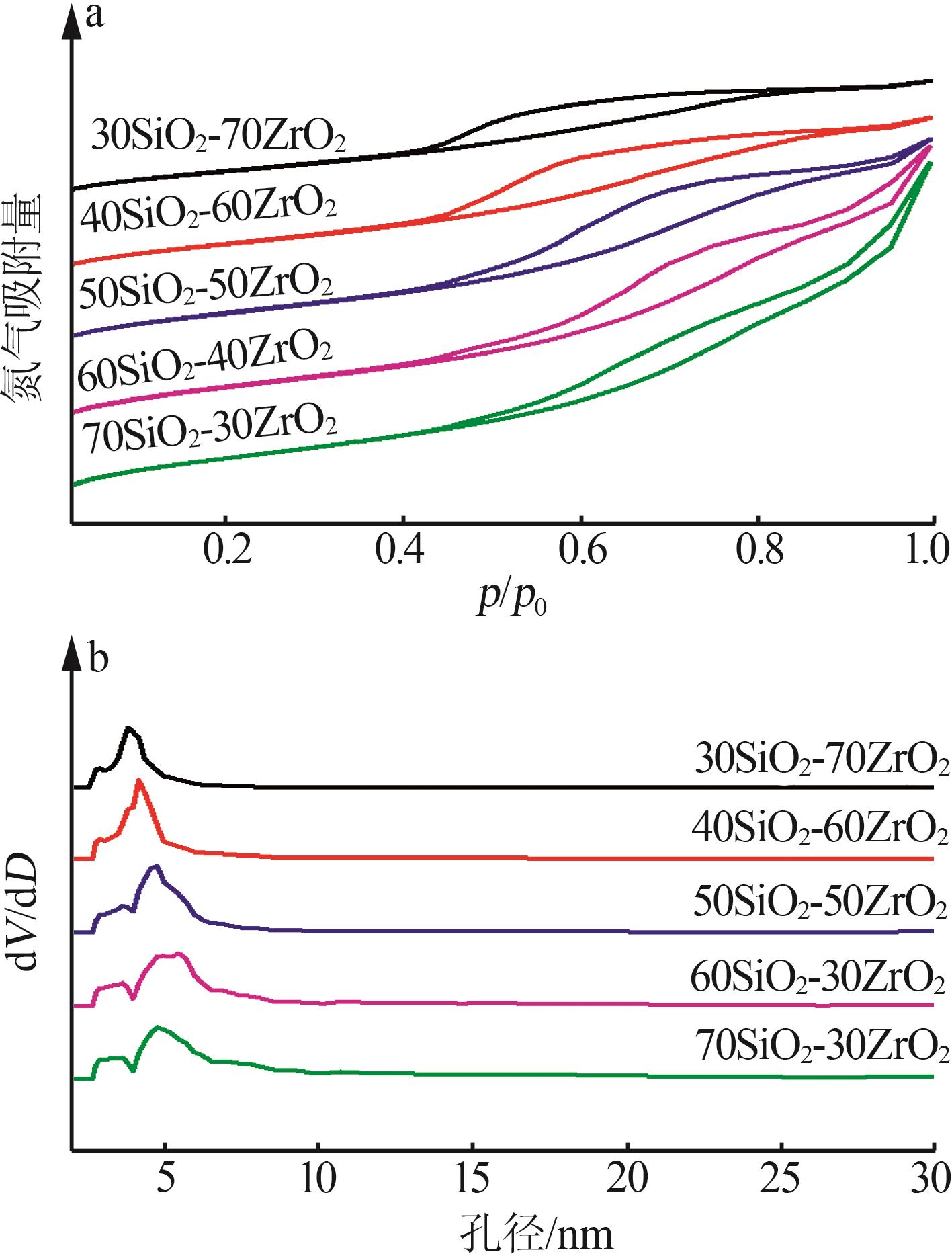

SiO₂-ZrO₂ 复合氧化物	比表面积/ （m²·g^-1）	平均孔径/ nm	孔体积/ （10^-1 cm³·g^-1）
30SiO₂-70ZrO₂	117.9	3.8	1.5
40SiO₂-60ZrO₂	136.6	4.2	1.9
50SiO₂-50ZrO₂	152.2	4.8	2.5
60SiO₂-40ZrO₂	164.9	5.4	3.2
70SiO₂-30ZrO₂	173.6	4.8	3.8

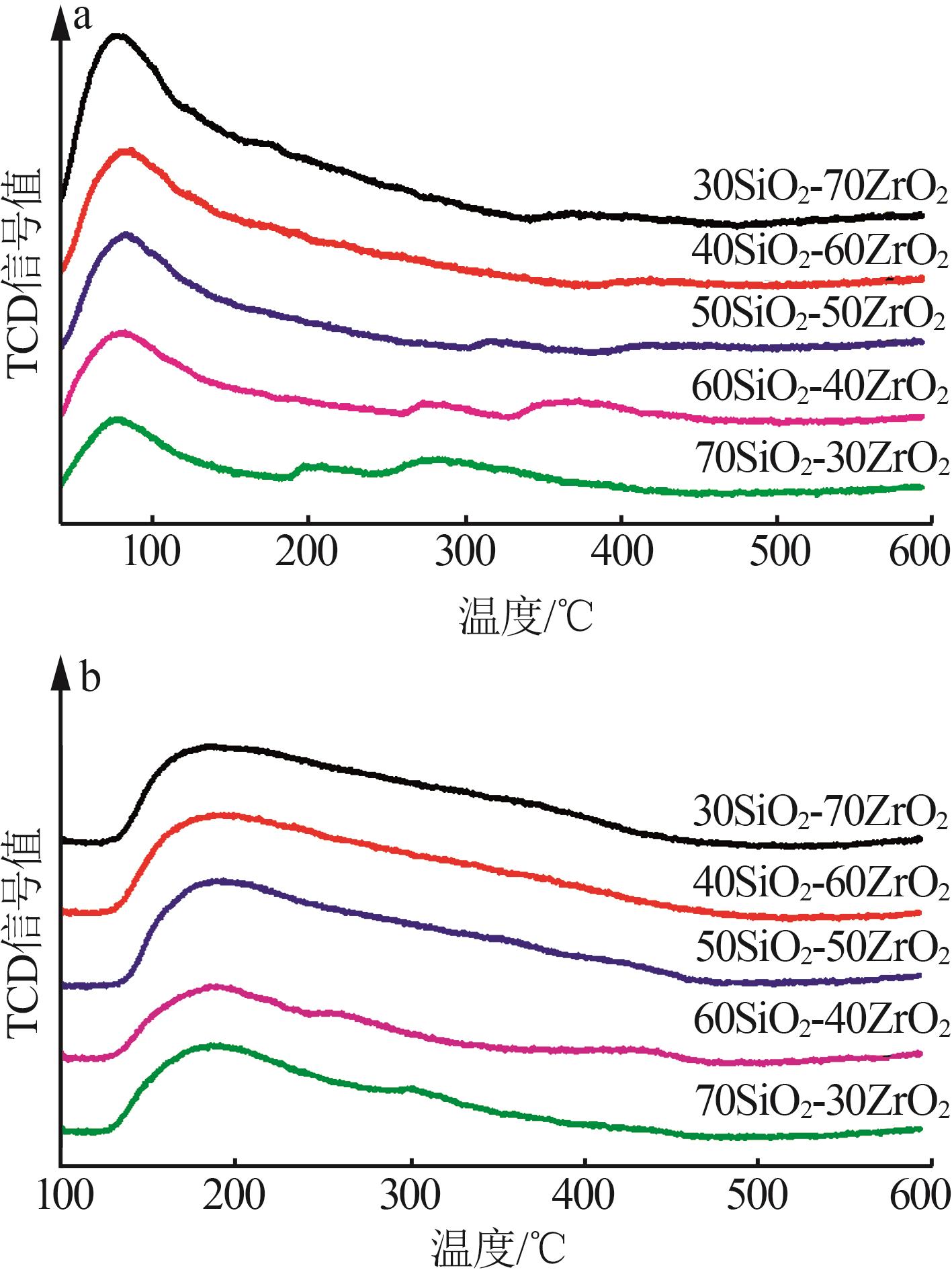

SiO₂-ZrO₂ 复合氧化物	碱性位点数量/（mmol·g^-1）				酸性位点数量/（mmol·g^-1）
SiO₂-ZrO₂ 复合氧化物	弱碱	中强碱	强碱	总碱	弱酸	中强酸	强酸	总酸
30SiO₂-70ZrO₂	1.54	0.34	0.06	1.94	0.11	0.28	0.02	0.41
40SiO₂-60ZrO₂	1.16	0.30	0.02	1.48	0.11	0.27	0.03	0.41
50SiO₂-50ZrO₂	1.00	0.19	0.04	1.23	0.11	0.27	0.02	0.40
60SiO₂-40ZrO₂	0.72	0.23	0.05	1.00	0.08	0.11	0.01	0.20
70SiO₂-30ZrO₂	0.53	0.37	0.01	0.91	0.10	0.18	0.01	0.29

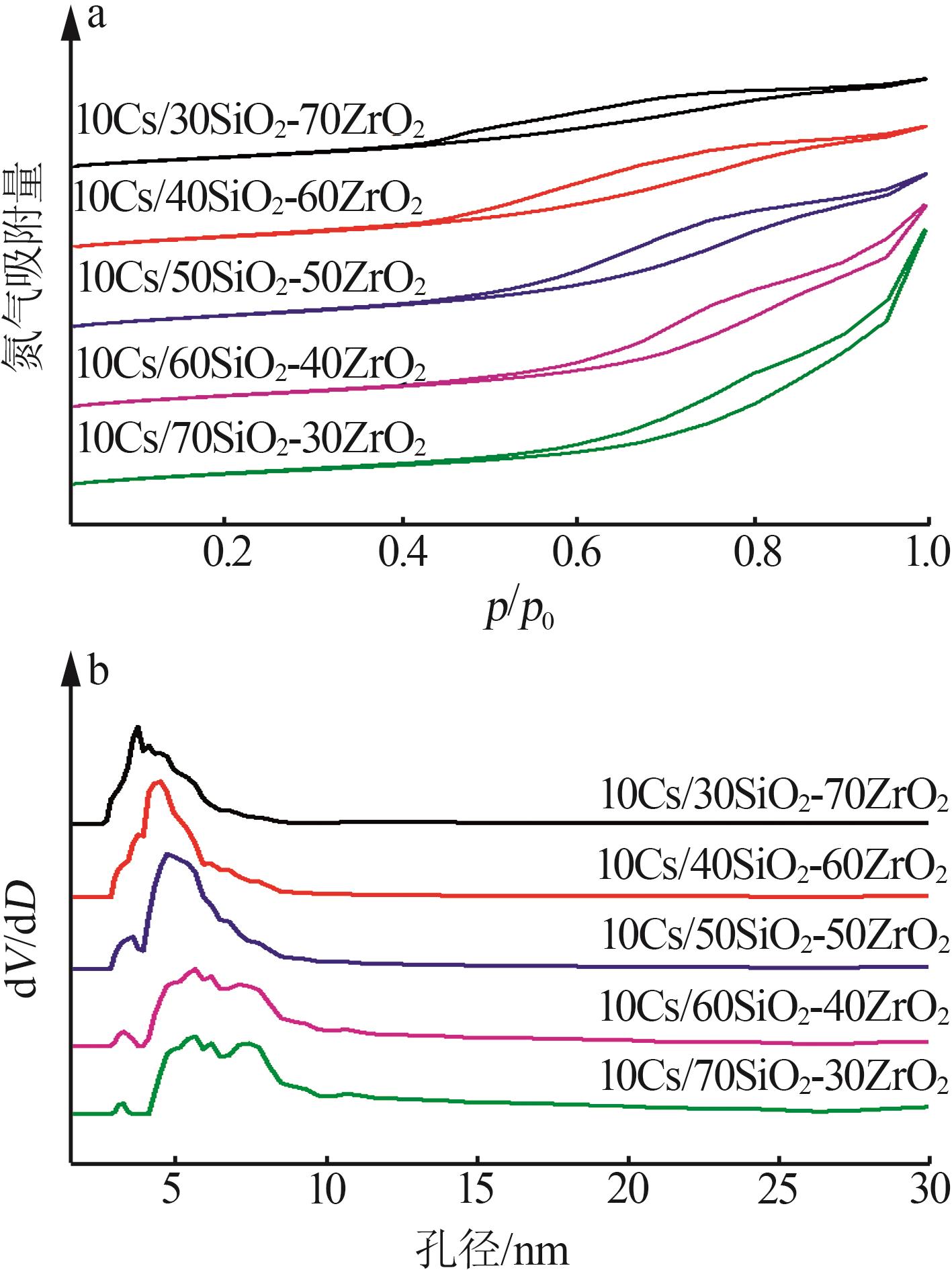

催化剂	比表面积/ （m²·g^-1）	平均孔径/ nm	孔体积/ （10^-1 cm³·g^-1）
10Cs/30SiO₂-70ZrO₂	59.0	3.8	1.0
10Cs/40SiO₂-60ZrO₂	68.0	4.5	1.3
10Cs/50SiO₂-50ZrO₂	74.9	4.6	1.7
10Cs/60SiO₂-40ZrO₂	73.6	5.7	2.2
10Cs/70SiO₂-30ZrO₂	71.9	5.7	2.7
6Cs/60SiO₂-40ZrO₂	107.0	5.4	2.5
8Cs/60SiO₂-40ZrO₂	84.2	5.7	2.3
10Cs/60SiO₂-40ZrO₂	73.6	5.7	2.2
12Cs/60SiO₂-40ZrO₂	61.5	7.5	1.9

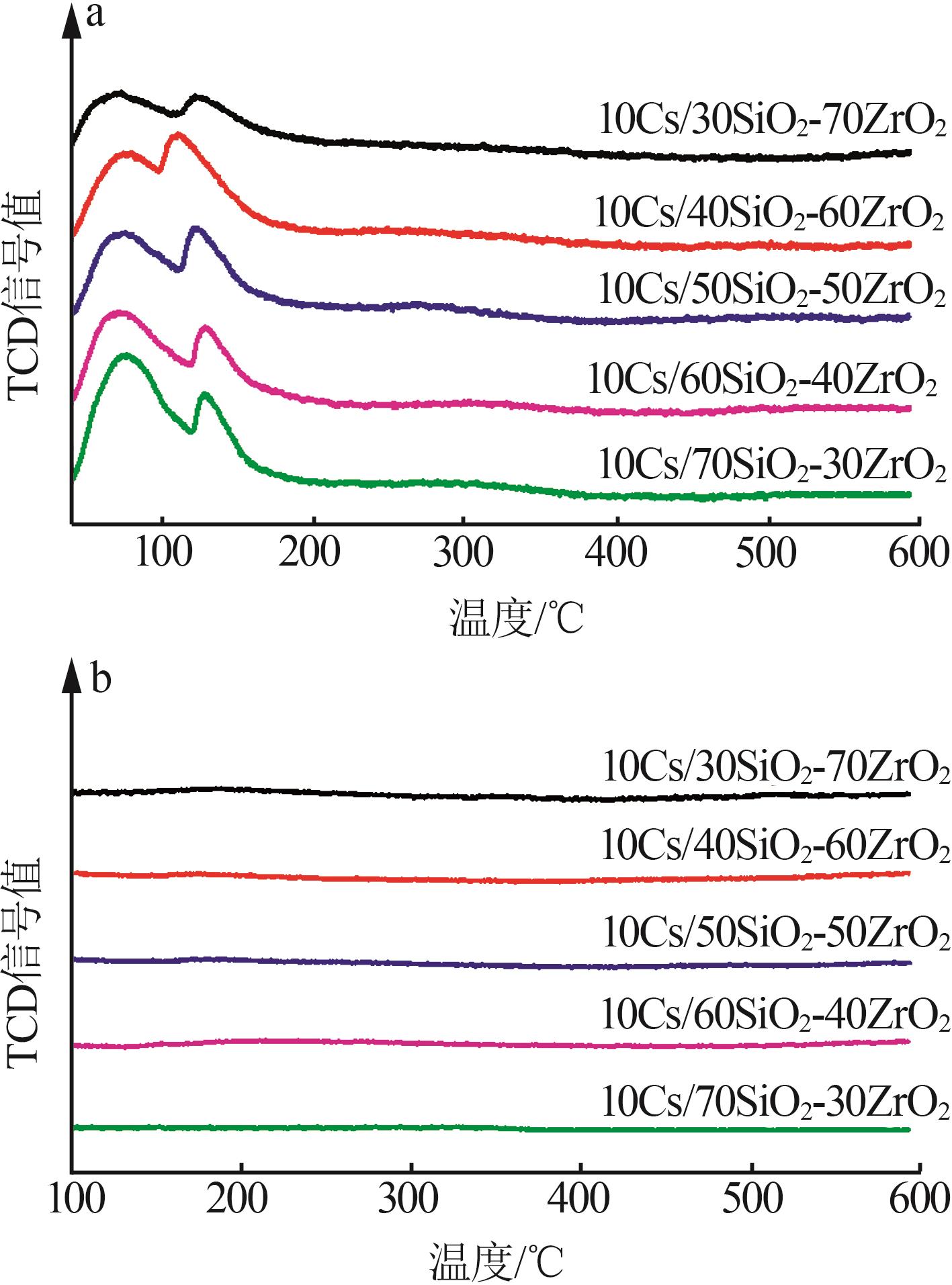

催化剂	碱性位点数量/（mmol·g^-1）				酸性位点数量/（mmol·g^-1）
催化剂	弱碱	中强碱	强碱	总碱	弱酸	中强酸	强酸	总酸
10Cs/30SiO₂-70ZrO₂	0.43	0.08	—	0.51	0.01	0.01	—	0.02
10Cs/40SiO₂-60ZrO₂	0.69	0.12	—	0.81	0.01	0.01	—	0.02
10Cs/50SiO₂-50ZrO₂	0.64	0.12	—	0.76	—	0.01	—	0.01
10Cs/60SiO₂-40ZrO₂	0.62	0.10	—	0.72	—	—	—	—
10Cs/70SiO₂-30ZrO₂	0.77	0.05	—	0.82	—	—	—	—
6Cs/60SiO₂-40ZrO₂	0.52	0.11	—	0.63	0.01	0.01	—	0.02
8Cs/60SiO₂-40ZrO₂	0.58	0.08	—	0.66	—	0.01	—	0.01
10Cs/60SiO₂-40ZrO₂	0.62	0.10	—	0.72	—	—	—	—
12Cs/60SiO₂-40ZrO₂	0.65	0.08	—	0.73	—	—	—	—

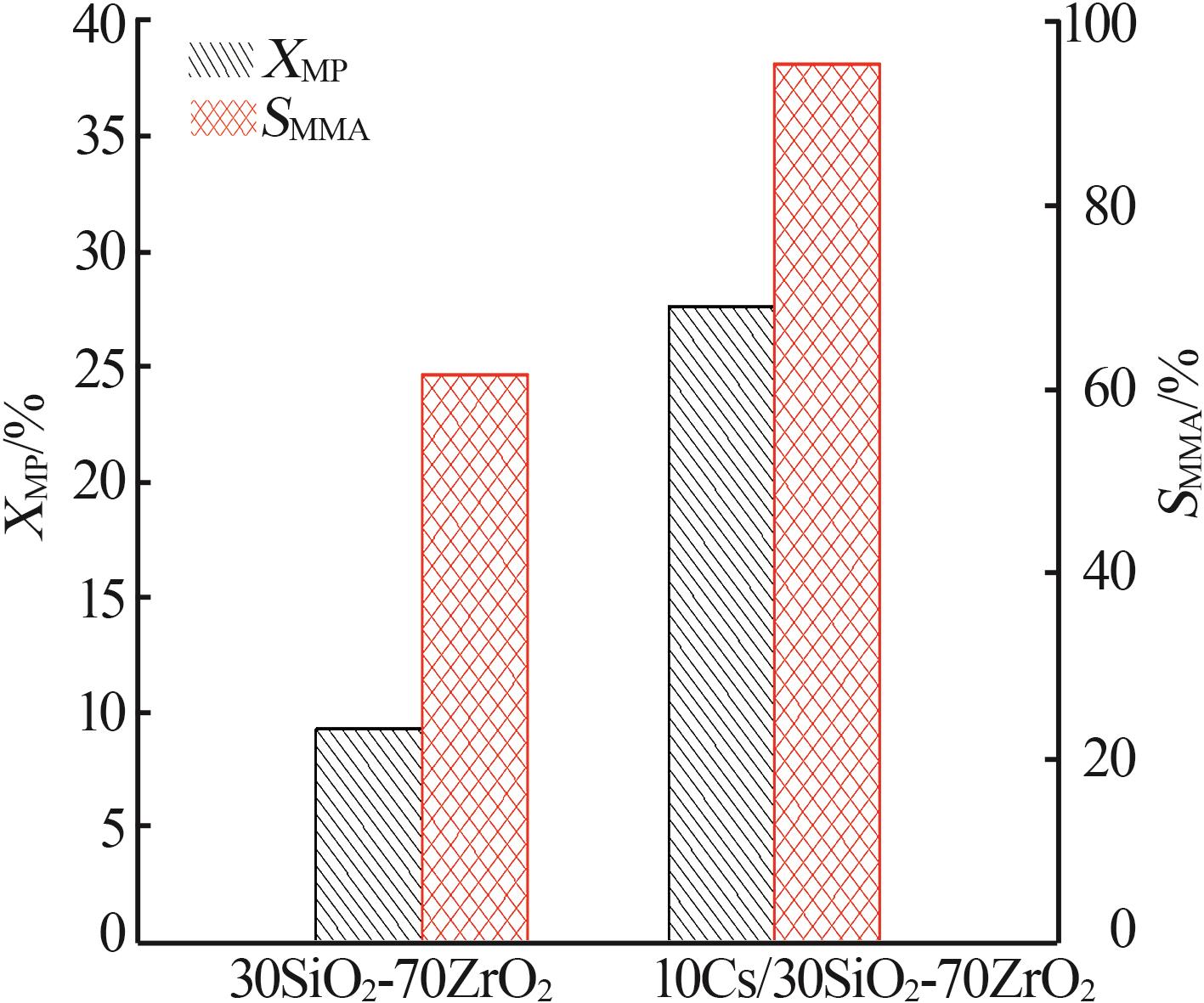

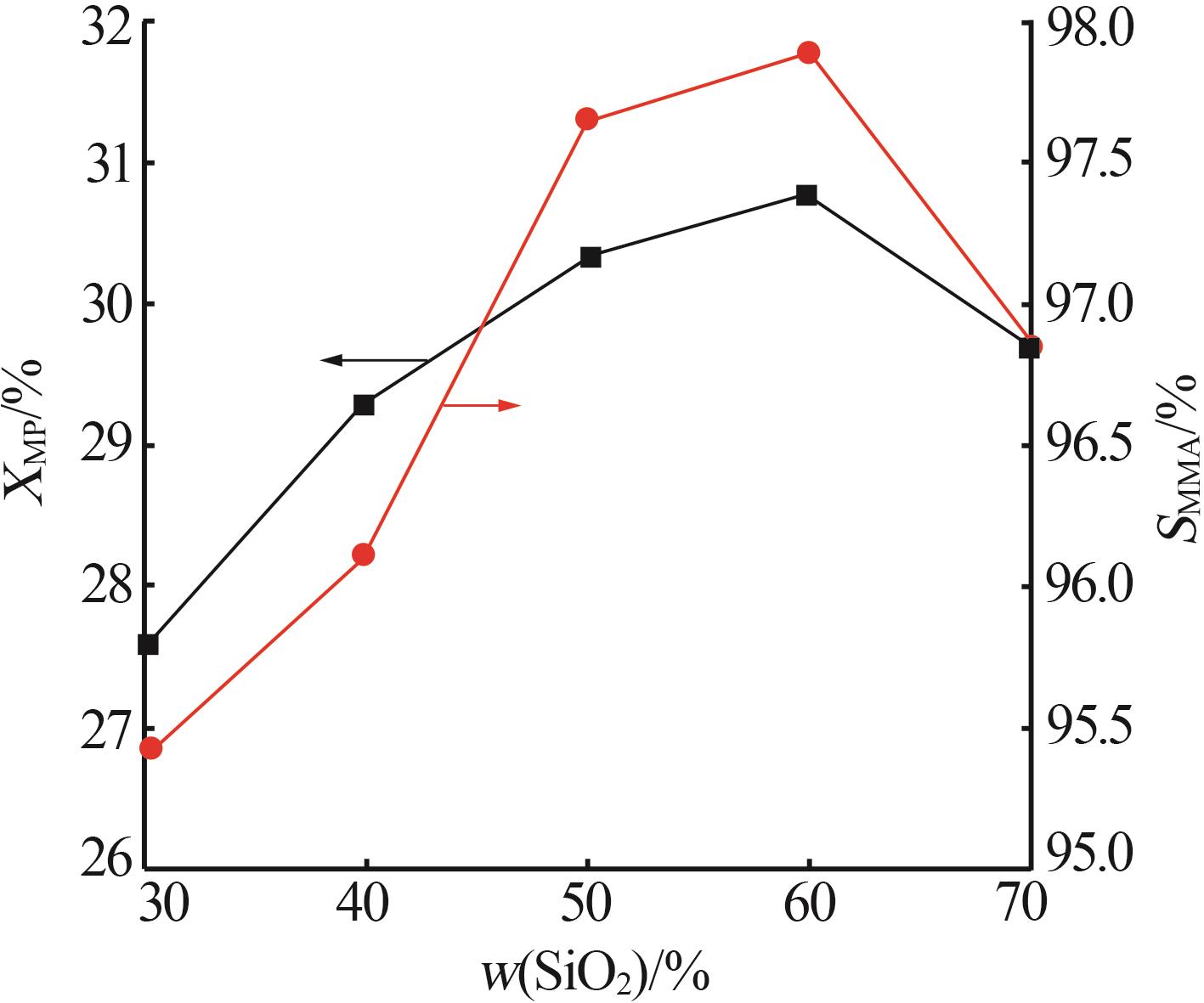

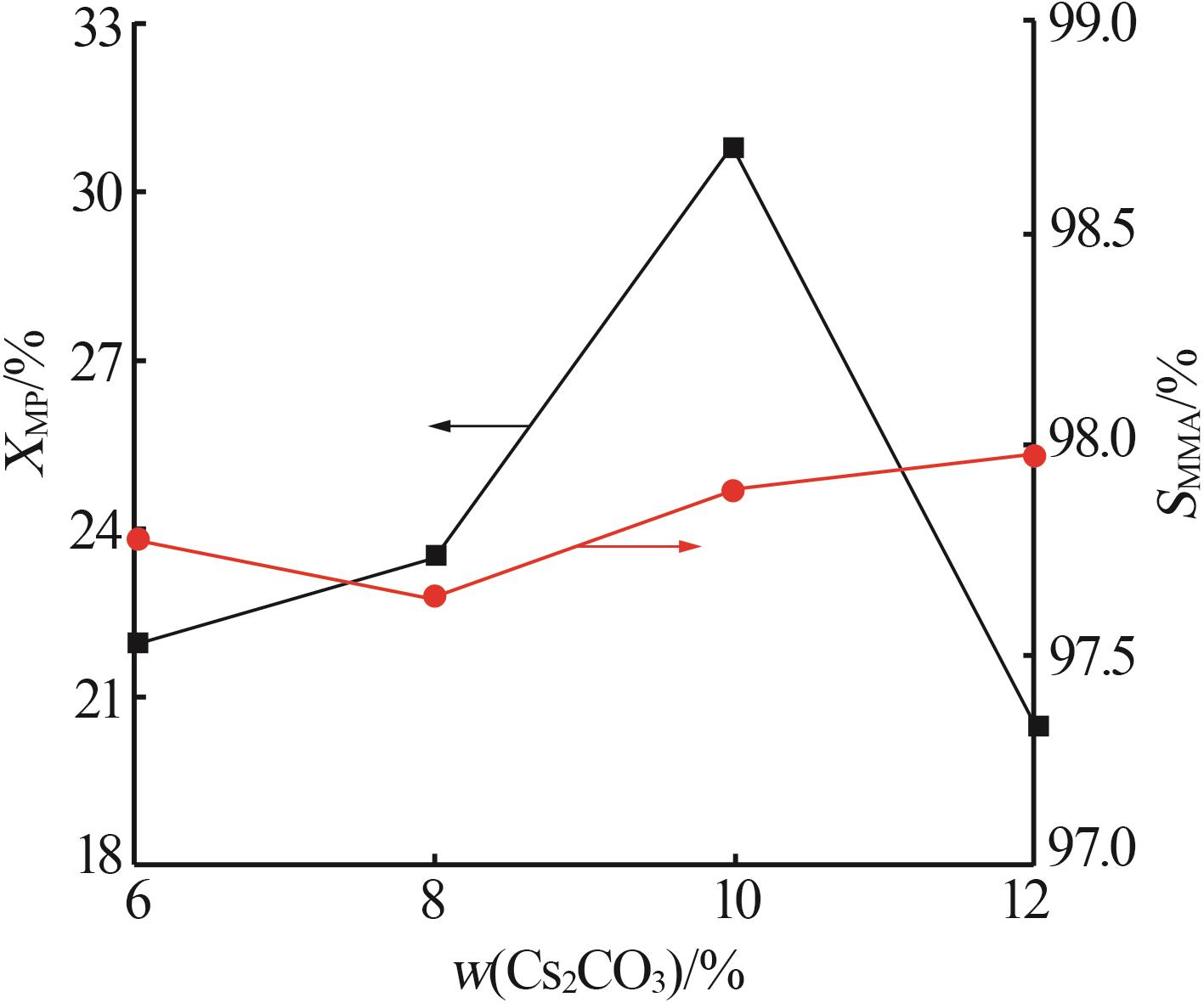

催化剂	X_MP/%	S_MMA/%	S_MIB/%	S_MAL/%	S_C8/%	S_DME/%
30SiO₂-70ZrO₂	9.27	61.62	16.88	1.14	—	20.36
10Cs/30SiO₂-70ZrO₂	27.59	95.42	2.17	1.34	1.07	—
10Cs/40SiO₂-60ZrO₂	29.29	96.12	1.98	1.17	0.73	—
10Cs/50SiO₂-50ZrO₂	30.34	97.66	1.88	0.19	0.27	—
10Cs/60SiO₂-40ZrO₂	30.77	97.89	2.11	—	—	—
10Cs/70SiO₂-30ZrO₂	29.68	96.86	1.43	1.71%	—	—
6Cs/60SiO₂-40ZrO₂	21.90	97.77	0.97	0.76	0.50	—
8Cs/60SiO₂-40ZrO₂	23.50	97.64	1.87	0.19	0.30	—
10Cs/60SiO₂-40ZrO₂	30.77	97.89	2.11	—	—	—
12Cs/60SiO₂-40ZrO₂	20.43	97.97	2.03	—	—	—
