膜法脱除天然气中二氧化碳的工艺技术发展现状

doi:10.19964/j.issn.1006-4990.2022-0030

摘要/Abstract

摘要：

综述了目前膜法脱除天然气中二氧化碳的工艺技术发展现状。首先对比了天然气脱除二氧化碳多种工艺技术特点及应用场合情况，膜分离法相比于其他分离方法，具有投资较少、占地小、耗能少等优势。介绍了膜法分离原理、膜材料、膜组件发展现状和膜法脱除天然气中二氧化碳工艺技术单元情况。而工艺技术单元又分为预处理单元和膜分离单元：预处理单元根据采出原料气成分选择不同脱除方法进行组合；原料气经预处理单元后进入膜分离单元，根据实际工况，综合考虑烃类回收率、占地、能耗、投资等因素合理地设计膜法脱碳分离工艺。然后又对国内外膜法脱除天然气中二氧化碳应用案例进行介绍，目前国外膜法脱除天然气中二氧化碳应用案例较多，而国内应用案例较少，因此需加大国内膜法脱除天然气中二氧化碳的工业应用。最后对天然气膜法脱除二氧化碳技术发展方向进行了展望，指出研发具有自主知识产权并且在实际复杂工况条件下能保持高性能、长周期稳定性的膜材料是未来膜分离技术发展的重点，同时将两种或两种以上的单一脱除二氧化碳技术相结合的耦合集成组合工艺，如膜法分离+化学吸收法、膜法分离+变温吸附法等，这种耦合集成组合工艺为未来脱碳工艺技术发展提供了新方向。

关键词: 膜法, 天然气, 脱除, 二氧化碳, 工艺技术

Abstract:

The current development status of membrane technology for CO₂ removal from natural gas was reviewed.Firstly，the technical characteristics and application situations of various processes for removing CO₂ from natural gas were compared.Compared with other separation methods，the membrane separation method has the advantages of less investment，small footprint，and low energy consumption.The principle of membrane separation，membrane materials，development status of membrane modules，and technical units of membrane technology to remove CO₂ from natural gas were introduced.The process technology unit was further divided into pretreatment unit and membrane separation unit：the pretreatment unit was selected to different removal methods to combine according to the components of the produced raw material gas；the raw material gas was entered the membrane separation unit after passing through the pretreatment unit.According to the actual working conditions，considering the hydrocarbon recovery rate，land occupation，energy consumption，investment and other factors，the membrane decarbonization separation process was reasonably designed.Then，the domestic and foreign application cases for the removal of CO₂ from natural gas by membrane methods were introduced.At present，there were many application cases of foreign membrane methods to remove CO₂ from natural gas，while there were few domestic application cases.Therefore，it was necessary to increase the domestic membrane method to remove CO₂from natural gas industrial applications.Finally，the development direction of CO₂ removal technology by natural gas membrane method was prospected.The research and development of membrane materials with independent intellectual property rights and maintaining high performance and long?term stability under actual complex working conditions is the focus of future membrane separation technology development.A coupled integrated combined process was that combining two or more single CO₂ removal technologies，such as membrane separation+chemical absorption，membrane separation+temperature swing adsorption，etc.This coupled integrated combined process would provide new directions for the future decarbonization process technological developments.

Key words: membrane, natural gas, removal, carbon dioxide, process technology

中图分类号:

TQ127.1

严硕,于海斌,陈赞. 膜法脱除天然气中二氧化碳的工艺技术发展现状[J]. 无机盐工业, 2022, 54(5): 38-46.

YAN Shuo,YU Haibin,CHEN Zan. Technology development status of carbon dioxide removal from natural gas by membrane process[J]. Inorganic Chemicals Industry, 2022, 54(5): 38-46.

图/表 16

表1

表2

表3

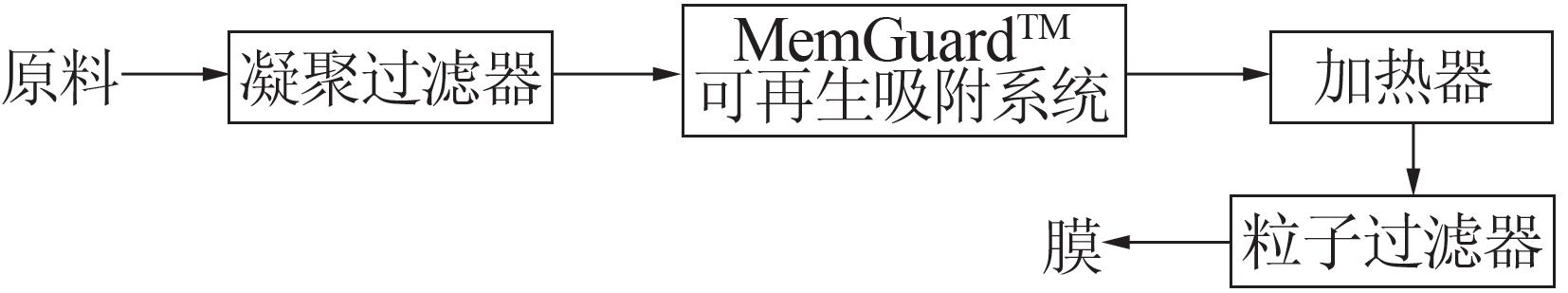

图1

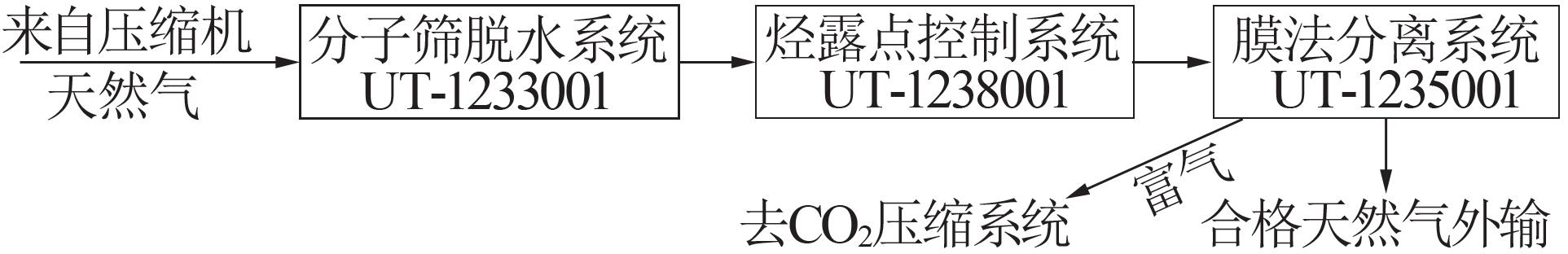

图2

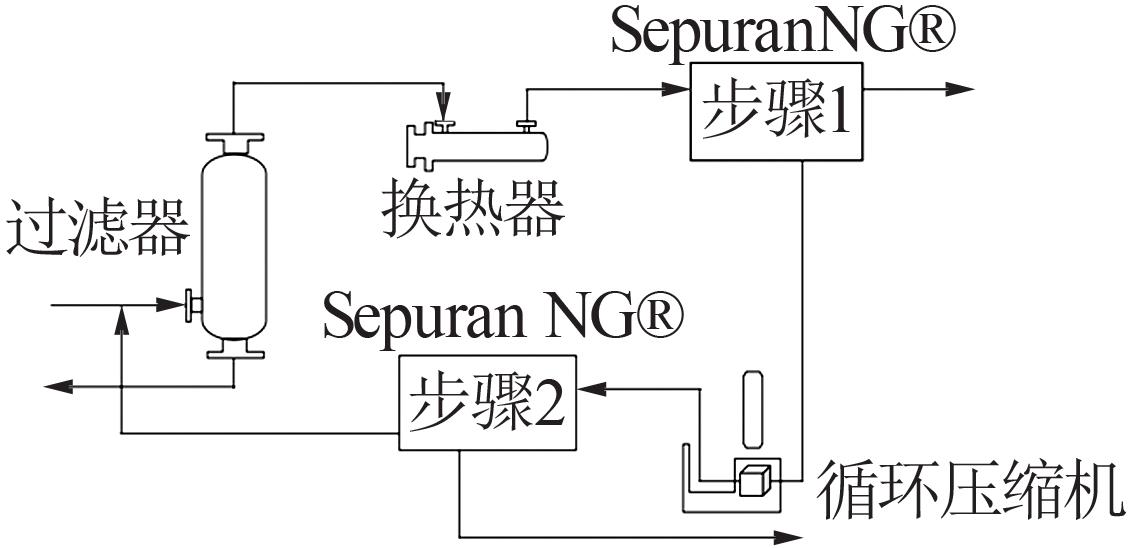

图3

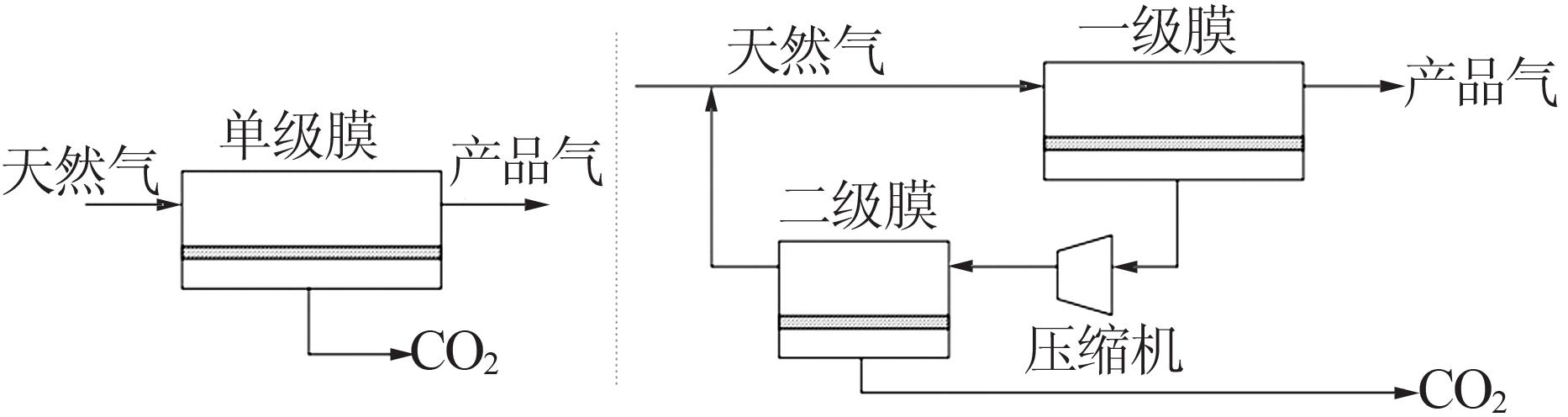

图4

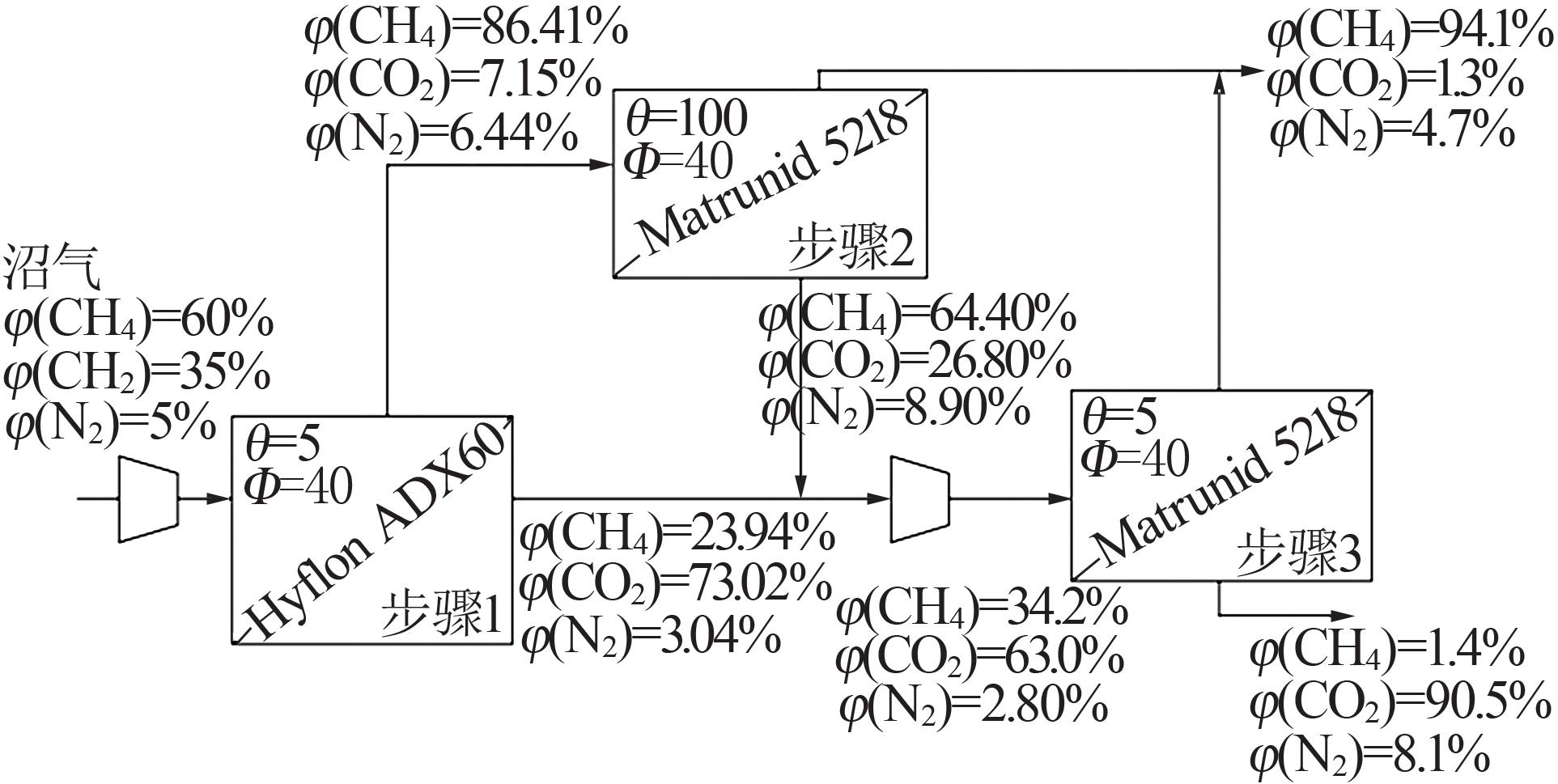

图5

表4

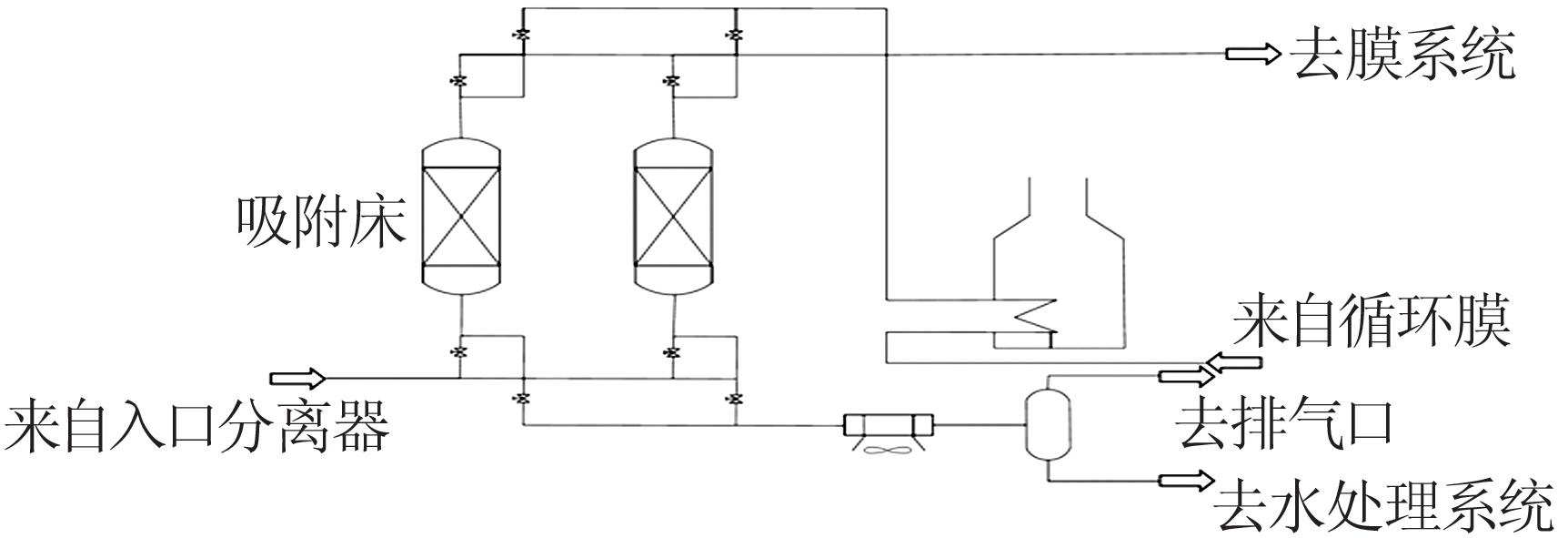

图6

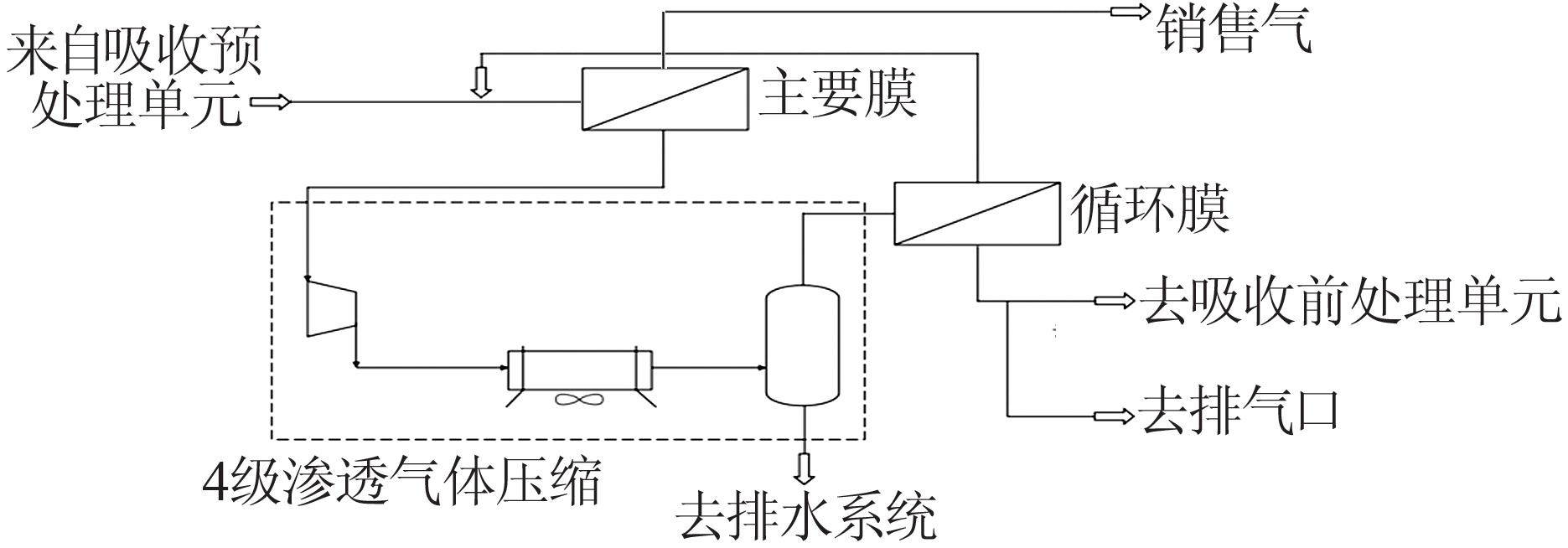

图7

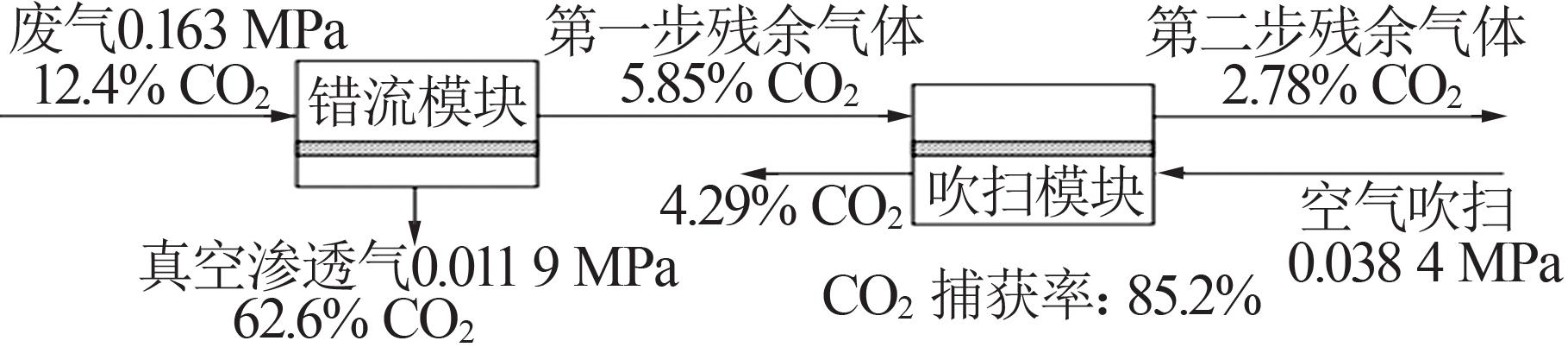

图8

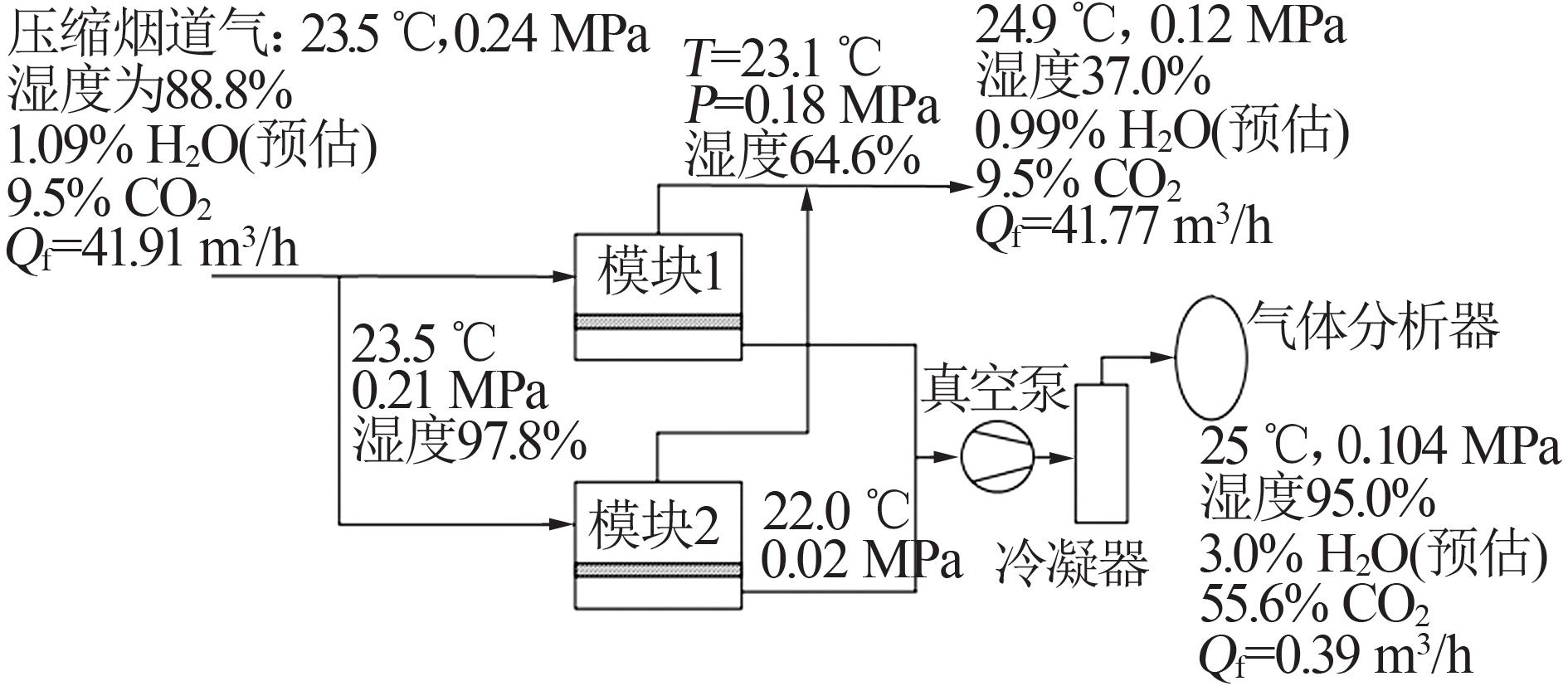

图9

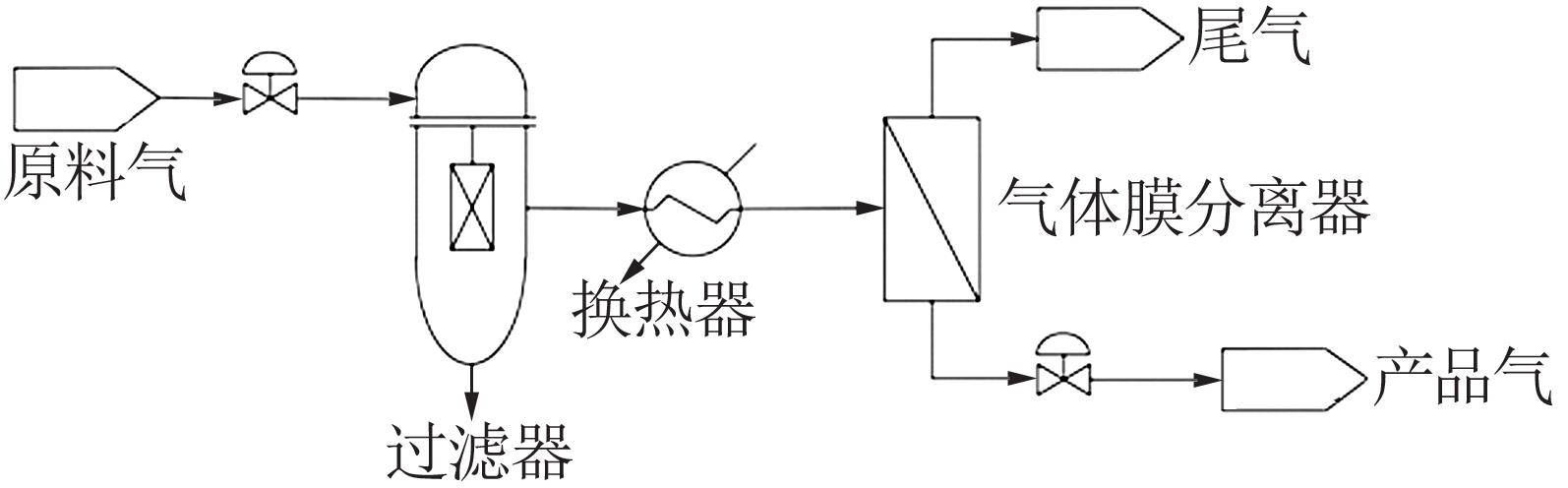

图10

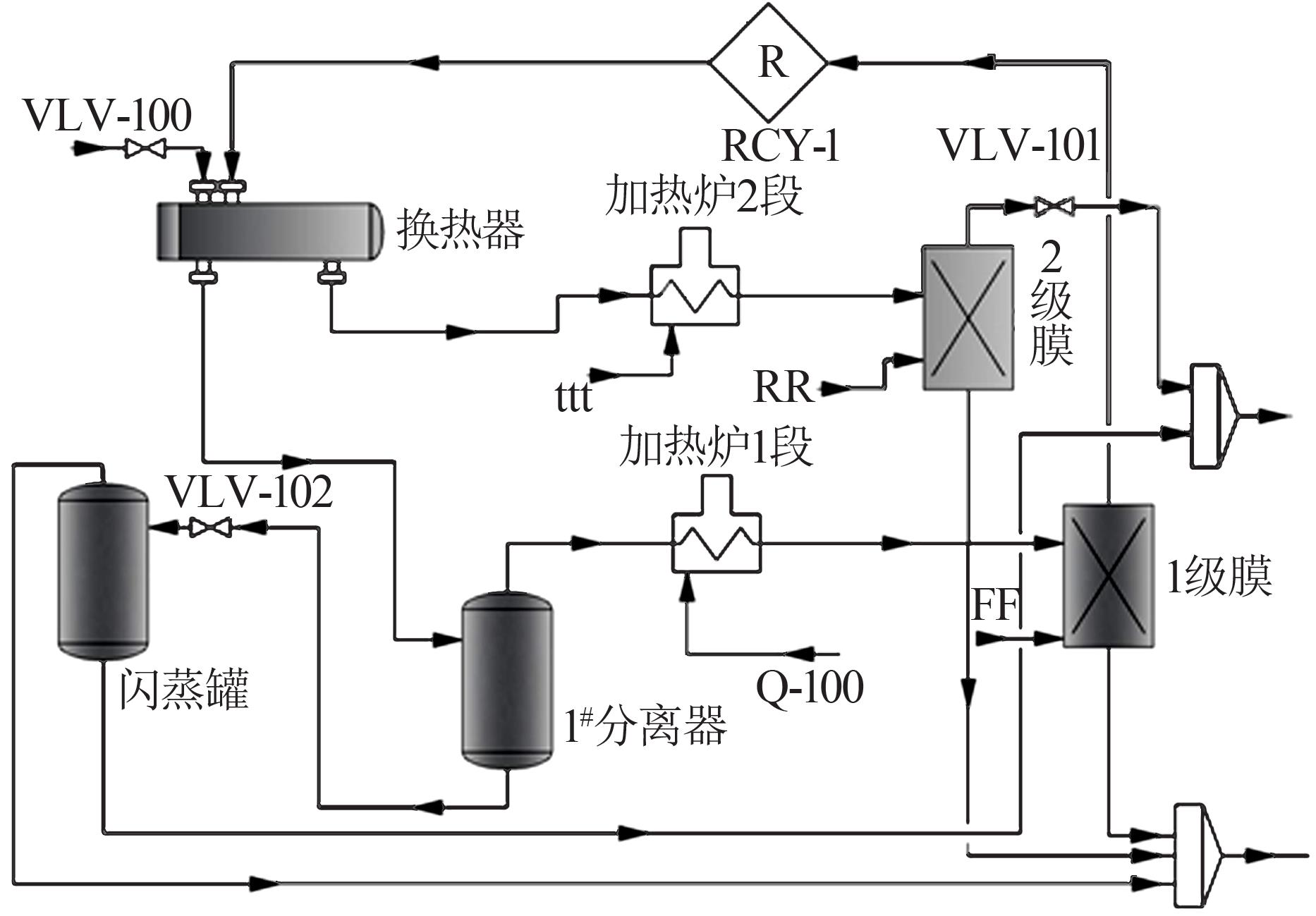

图11

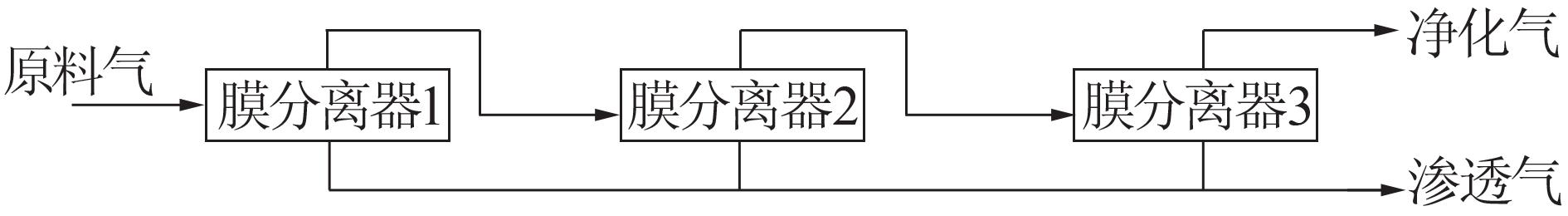

图12

参考文献 40

1	ZHU W F， LIU F， GOU M M，et al.Mixed matrix membrane containing metal oxide nanosheets for efficient CO₂ separation［J］.Green Chemical Engineering，2021，2（1）：132-143.
2	SONG C F， LIU Q L， DENG S，et al.Cryogenic⁃based CO₂ capture technologies：State⁃of⁃the⁃art developments and current challeng⁃es［J］.Renewable and Sustainable Energy Reviews，2019，101：265-278.
3	TANG X， LIU J， SHANG H，et al.Gas diffusion and adsorption capacity enhancement via ultrasonic pretreatment for hydrothermal synthesis of K-KFI zeolite with nano/micro⁃scale crystals［J］.Microporous and Mesoporous Materials，2020，297.Doi：10.1016/j.micromeso.2020.110036 .
4	AHMAD Z， MARTIN-GIL V， SUPINKOVA T，et al.Novel MMM using CO₂ selective SSZ-16 and high⁃performance 6FDA-polyimid⁃
	mide for CO 2 /CH₄ separation［J］.Separation and Purification Technology，2021，254.Doi：10.1016/j.seppur.2020.117582 .
5	PARDAKHTI M， JAFARI T， TOBIN Z，et al.Trends in solid adsorbent materials development for CO₂ capture［J］.ACS Applied Materials & Interfaces，2019，11（38）：34533-34559.
6	洪宗平，叶楚梅，吴洪，等.天然气脱碳技术研究进展［J］.化工学报，2021，72（12）：6030-6048.
	HONG Zongping， YE Chumei， WU Hong，et al.Research progress in CO₂ removal technology of natural gas［J］.CIESC Journal，2021，72（12）：6030-6048.
7	SHOLL D S， LIVELY R P.Seven chemical separations to change the world［J］.Nature，2016，532（7600）：435-437.
8	IULIANELLI A， DRIOLIA E.Membrane engineering：Latest advancements in gas separation and pretreatment processes，petrochemical industry and refinery，and future perspectives in emerging applications［J］.Fuel Processing Technology，2020，206.Doi：10.1016/j.fuproc.2020.106464 .
9	TANCO A L M， MEDRANO A J， GULLUCCI F，et al.Chapter 17-membrane optimization and process condition investigation for enhancing the CO₂ separation from natural gas［J］.Current Trends and Future Developments on（Bio-） Membranes：Carbon Dioxide Separation/Capture by Using Membranes，2018.Doi：10.1016/B978-0-12-813645-4.00017-9 .
10	KARASZOVA M， ZACH B， PETRUSOVA Z，et al.Post-com⁃
	bustion carbon capture by membrane separation［J］.Separation and Purification Technology，2020，238.Doi：10.1016/j.seppur .
	2019.116448.
11	郭伟，石涵，袁标.无机固体吸附剂在二氧化碳捕集应用中的研究进展［J］.无机盐工业，2021，53（12）：29-42.
	GUO Wei， SHI Han， YUAN Biao.Research progress of inorganic solid adsorbents in carbon dioxide capture［J］.Inorganic Chemicals Industry，2021，53（12）：29-42.
12	MOHAMMAD M， ISAIFAN R J， WELDU Y W，et al.Progress on carbon dioxide capture，storage and utilisation［J］.International Journal of Global Warming，2020，20（2）：124-144.
13	BHARGAVA REDDY M SAI， PONNAMMA D， SADASIVUNI K K，et al.Carbon dioxide adsorption based on porous materials［J］.RSC Advances，2021，11（21）：12658-12681.
14	王建行，赵颖颖，李佳慧，等.二氧化碳的捕集、固定与利用的研究进展［J］.无机盐工业，2020，52（4）：12-17.
	WANG Jianhang， ZHAO Yingying， LI Jiahui，et al.Research progress of carbon dioxide capture，fixation and utilization［J］.Inorganic chemicals industry，2020，52（4）：12-17.
15	TAN L S， SHARIFF A M， LAU K K，et al.Impact of high pressure on high concentration carbon dioxide capture from natural gas by monoethanolamine/N-methyl-2-pyrrolidone solvent in absorption packed column［J］.International Journal of Greenhouse Gas Control，2015，34：25-30.
16	ALCHEIKHHAMDON Y， HOORFAR M.Natural gas purification from acid gases using membranes：A review of the history，features，techno⁃comercial challenges，and process intensification of commercial membranes［J］.Chemical Engineering and Processing：Process Intensification，2017，120：105-113.
17	ROCHA L A M， ANDREASSEN K A， GRANDE C A.Separation of CO₂/CH₄ using carbon molecular sieve（CMS） at low and high pressure［J］.Chemical Engineering Science，2017，164：148-157.
18	WILSON S M W， KENNED D A， TEZEL F H.Adsorbent screen⁃
	ing for CO 2 /CO separation for applications in syngas produc⁃
	tion［J］.Separation and Purification Technology，2020，236.Doi：10.1016/j.seppur.2019.116268 .
19	GHANEM B S， SWAIDAN R， LITWILLER E，et al.Ultra-micro
	porous triptycene⁃based polyimide membranes for high⁃perfor
	mance gas separation［J］.Advanced Materials，2014，26（22）：3688-3692.
20	ESPOSITO E， DELLAMUZIA L， MORETTI U，et al.Simultaneous production of biomethane and food grade CO₂ from biogas：An industrial case study［J］. Energy ＆ Environmental Science，2019，12：281-289.
21	BHUNIA A， BOLDOG I， MOLLER A，et al.Highly stable nanoporous covalent triazine⁃based frameworks with an adamantane core for carbon dioxide sorption and separation［J］.Journal of Materials Chemistry A，2013，1（47）：14990-14999.
22	MONSALVE-BRAVO G M， BHATIA S K.Modeling permeation through mixed⁃matrix membranes：A review［J］.Processes，2018，6（9）：1-27.
23	BAKER R W， LOW B T.Gas separation membrane materials：A perspective［J］.Macromolecules，2014，47（20）：6999-7013.
24	MONDAL M K， BALSORA H K， VARSHNEY P.Progress and trends in CO₂ capture/separation technologies：A review［J］.Energy，2012，46：431-441.
25	YEO Z Y， CHEW T L， ZHU P W，et al.Conventional processes and membrane technology for carbon dioxide removal from natural gas：A review［J］.Journal of Natural Gas Chemistry，2012，21（3）：282-298.
26	RUFFORD T E， SMART S， WATSON G C Y，et al.The removal of CO₂ and N₂ from natural gas：A review of conventional and emerging process technologies［J］.Journal of Petroleum Science and Engineering，2012，94/95：123-154.
27	TAN L S， SHARIFF A M， LAU K K，et al.Factors affecting CO₂ absorption efficiency in packed column：A review［J］.Journal of Industrial and Engineering Chemistry，2012，18（6）：1874-1883.
28	XU J， WU H， WANG Z，et al.Recent advances on the membrane processes for CO₂ separation［J］.Chinese Journal of Chemical Engineering，2018，26（11）：2280-2291.
29	SHANNON M S， TEDSTONE J M， DANIELSEN S P O，et al.Evaluation of alkylimidazoles as physical solvents for CO₂/CH₄ separation［J］.Industrial & Engineering Chemistry Research，2012，51（1）：515-522.
30	WANG Q， LUO J， ZHONG Z，et al.CO₂ capture by solid adsorbents and their applications：current status and new trends［J］.Energy ＆ Environmental Science，2011，4（1）：42-55.
31	吕红岩.天然气膜法脱碳技术应用研究［J］.石油和化工设备，2018，21：19-22.
	LV Hongyan.Study on Application of membrane technology to removal carbon dioxide in natural gas［J］.Petro & Chemical Equipment，2018，21：19-22.
32	ARAÚJO O Q F， REIS A D， DE MEDEIROS J L，et al.Comparative analysis of separation technologies for processing carbon dioxide rich natural gas in ultra⁃deepwater oil fields［J］.Journal of Cleaner Production，2017，155：12-22.
33	LIU R S， SHI X D， WANG C T，et al.Advances in post⁃combustion CO₂ capture by physical adsorption：From materials innovation to separation practice［J］.ChemSusChem，2021，14（6）：1428-1471.
34	BRUNETTI A， SCURA F， BARBIERI G，et al.Membrane technologies for CO₂ separation［J］.Journal of Membrane Science，2010，359（1/2）：115-125.
35	LIU C， GREER D W， O′LEARY B W.Advanced materials and
	membranes for gas separations：The UOP approach［M］.Nano⁃
	technology：Delivering on the Promise，2016（2）：119-135.
36	HÄGG M B， LINDBRÅTHEN A， He X，et al.Pilot demonstration⁃reporting on CO₂ capture from a cement plant using hollow fiber process［J］. Energy Procedia，2017，114：6150-6165.
37	SREEDHAR I， NAHAR T， VENUGOPAL A，et al.Carbon capture by absorption⁃path covered and ahead［J］.Renewable and Sustainable Energy Reviews，2017，76：1080-1107.
38	YOUSIF A， MINA H.Natural gas purification from acid gases using membranes：A review of the history，features，techno⁃commer⁃
	cial challenges，and process intensification of commercial membranes［J］.Chemical Engineering & Processing：Process Intensification，2017，120：105-113.
39	曹义鸣，金大天，陈卫东，等.第六章气体膜分离技术：案例九十一海南天然气中CO₂膜分离技术［M］∥陈观文，徐平，施艳荞，等.分离膜应用与工程案例.北京：国防工业出版社，2007：286-485.
	CAO Yiming， JIN Datian， CHEN Weidong，et al.Chapter 6 Gas membrane separation Technology：Case 91 CO₂ membrane separation technology in Hainan natural gas［M］∥CHEN Guanwen，XU Ping，SHI Yanqiao，et al.Separation membrane application and engineering cases.Beijing：National Defense Industry Press，2007：286-485.
40	朱道平，周汉林，李世广.松南气田天然气脱碳技术［J］.气体净化，2013，13（3）：9-11.
	ZHU Daoping， ZHOU Hanlin， LI Shiguang.Natural gas decarbonization technologies in songnan gas field［J］.Oil-Gas Field Surface Engineering，2013，13（3）：9-11.

应用场合	公司及产品	膜材料	膜组件类型
CO₂/CH₄、H₂/CH₄、He/CH₄	UOP，Honeywell （Separex?，PolySep?）	醋酸纤维素、其他	螺旋卷式、中空纤维式
CO₂/CH₄	Cameron（Cynara?）	三乙酸纤维素	中空纤维式
CO₂/CH₄、H₂/CH₄、O₂/N₂	Ube	聚酰亚胺	中空纤维式
H₂分离、O₂/N₂	Air Products（PRISM?）	聚砜	中空纤维式
H₂分离、O₂/N₂	Air Liquide（MEDAL?）	聚酰亚胺/芳纶	中空纤维式
O₂/N₂	Generon IGS	四溴聚碳酸酯	中空纤维式
蒸汽/天然气、其他	MTR	硅橡胶、其他	螺旋卷式
蒸汽/天然气、空气脱水	GKSS	硅橡胶	板框式、螺旋卷式
CO₂/CH₄、沼气	Evonik（SEPURAN?，SEPURANNG?）	聚酰亚胺	中空纤维式

地区	处理量/ （1 116.3 Nm³·h^-1）	φ（原料气CO₂）/%	φ（产品气CO₂）/%
墨西哥	120	70	5
泰国	32	50	20
马来西亚	680	44	8
马来西亚	1 840	43	23
泰国	620	40	21
印度尼西亚	254	40	20
马来西亚	3 398	37	19
泰国	1 280	36	16
泰国	680	35	23
印度尼西亚	878	30	15
美国	86	30	10
巴基斯坦	240	12	3
巴基斯坦	510	12	3
美国	84	11	2
埃及	234	9	3
尼日利亚	200	7	2
埃及	218	6.8	3
埃及	107	6.7	3
巴基斯坦	750	6.5	2
