钛石膏机械驱动强化结晶工艺的研究

doi:10.19964/j.issn.1006-4990.2023-0136

摘要/Abstract

摘要：

将机械驱动强化结晶技术（MDEC）应用于钛白粉含酸废水制备钛石膏，通过控制单一变量考察晶种加入量、反应温度、反应时间、搅拌速率、陈化时间等对石膏粒径的影响，采用XRD、SEM、ICP-OES等方法表征产物。结果表明：在处理量为10 L/h、反应温度为25 ℃、反应时间为90 min、搅拌速率为40 r/min、陈化时间为2 h条件下，一段MDEC较优工艺条件为m（含酸废水）∶m（石粉）∶m（晶种）=100∶5∶1、pH=3.5，制备的一段石膏平均粒径为103~116 μm，CaSO₄·2H₂O质量分数为87.21%；二段MDEC较优工艺条件为m（一段滤液）∶m（石灰）∶m（晶种）=100∶2.5∶1、pH=8，制备的二段石膏平均粒径为100~136 μm，石膏质量分数为81.53%，两者均达到钛石膏和建筑石膏标准。

关键词: 机械驱动强化结晶技术, 钛石膏, 钛白粉, 含酸废水

Abstract:

Mechanical-driven enhanced crystallization technology（MDEC） was used to treat the acidic wastewater of titanium dioxide to prepare titanium gypsum.By controlling a single variable，the effects of the amount of crystal seed added，reaction temperature，reaction time，as well as stirring rate and aging time on the particle size of gypsum were investigated.The product was characterized by XRD，SEM，ICP-OES and chemical analysis et.al.The results showed that when the treatment capacity was 10 L/h，the reaction time was 90 min at 25 ℃，the stirring speed was 40 r/min，and the aging time was 2 h，the optimal process conditions of first-stage MDEC were as follows：m（acid-containing wastewater）∶m（stone powder）∶m（seed）=100∶5∶1，pH=3.5，the average particle size of the prepared gypsum section was 100~116 μm，the mass fraction of CaSO₄·2H₂O was 87.21%.The optimal process conditions of the second stage MDEC were as follows：m（the filtrate of the first stage）∶m（lime）∶m（seed）=100∶2.5∶1，pH=8，the average particle size of the second stage gypsum prepared was about 100~136 μm，and the mass fraction of gypsum was 81.53%.Both of the gypsum met the standards of titanium gypsum and architectural gypsum.

Key words: mechanica-driven enhanced crystallization technology, titanium gypsum, titanium dioxide, acidic wastewater

中图分类号:

TQ620.9

韦康, 张浩, 甘顺鹏. 钛石膏机械驱动强化结晶工艺的研究[J]. 无机盐工业, 2023, 55(11): 78-85.

WEI Kang, ZHANG Hao, GAN Shunpeng. Research on mechanical drive enhancement crystallization process for titanium gypsum[J]. Inorganic Chemicals Industry, 2023, 55(11): 78-85.

图/表 24

表1

含酸废水化学分析结果

样品	w（Ti⁴⁺）/%	w（Fe）/%	w（Mn²⁺）/%	w（Zn²⁺）/%	w（Ca²⁺）/%	w（Mg²⁺）/%	w（SO₄^2-）/%	pH
1-水样	0.009 3	0.122 7	0.005 8	0.002 2	0.006 3	0.008 4	2.536	1.01
2-水样	0.000 2	0.354 4	0.000 7	0.000 1	0.021 9	0.002 0	2.796	0.78
3-水样	0.026 6	0.418 7	0.017 6	0.002 2	0.016 9	0.023 0	3.041	0.45
废酸（w $H 2 S O 4$ =20%）	0.006 0	0.389 4	0.192 0	0.092 0	0.003 2	0.002 9	21.370	—

表1

表2

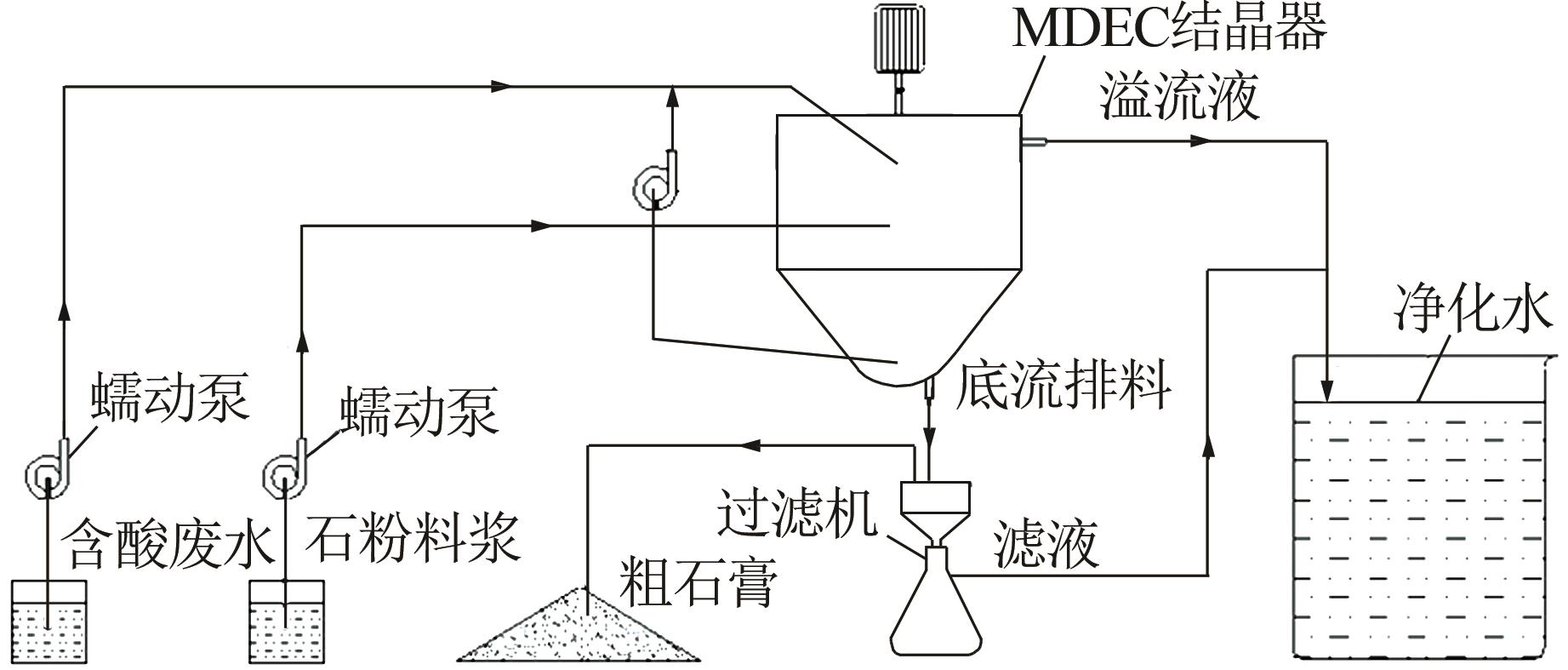

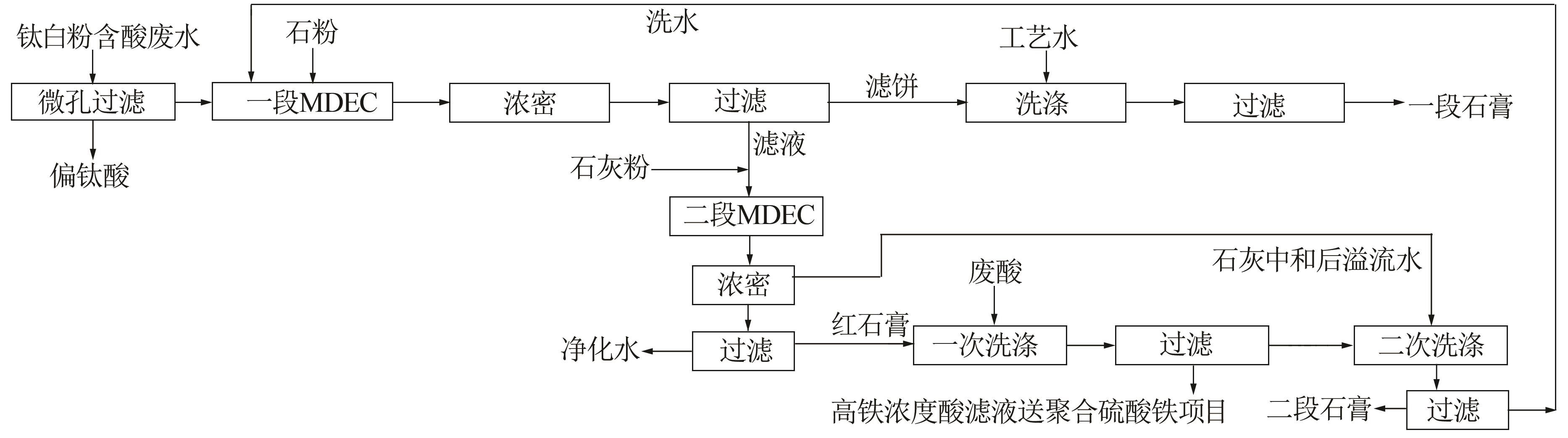

图1

图2

表3

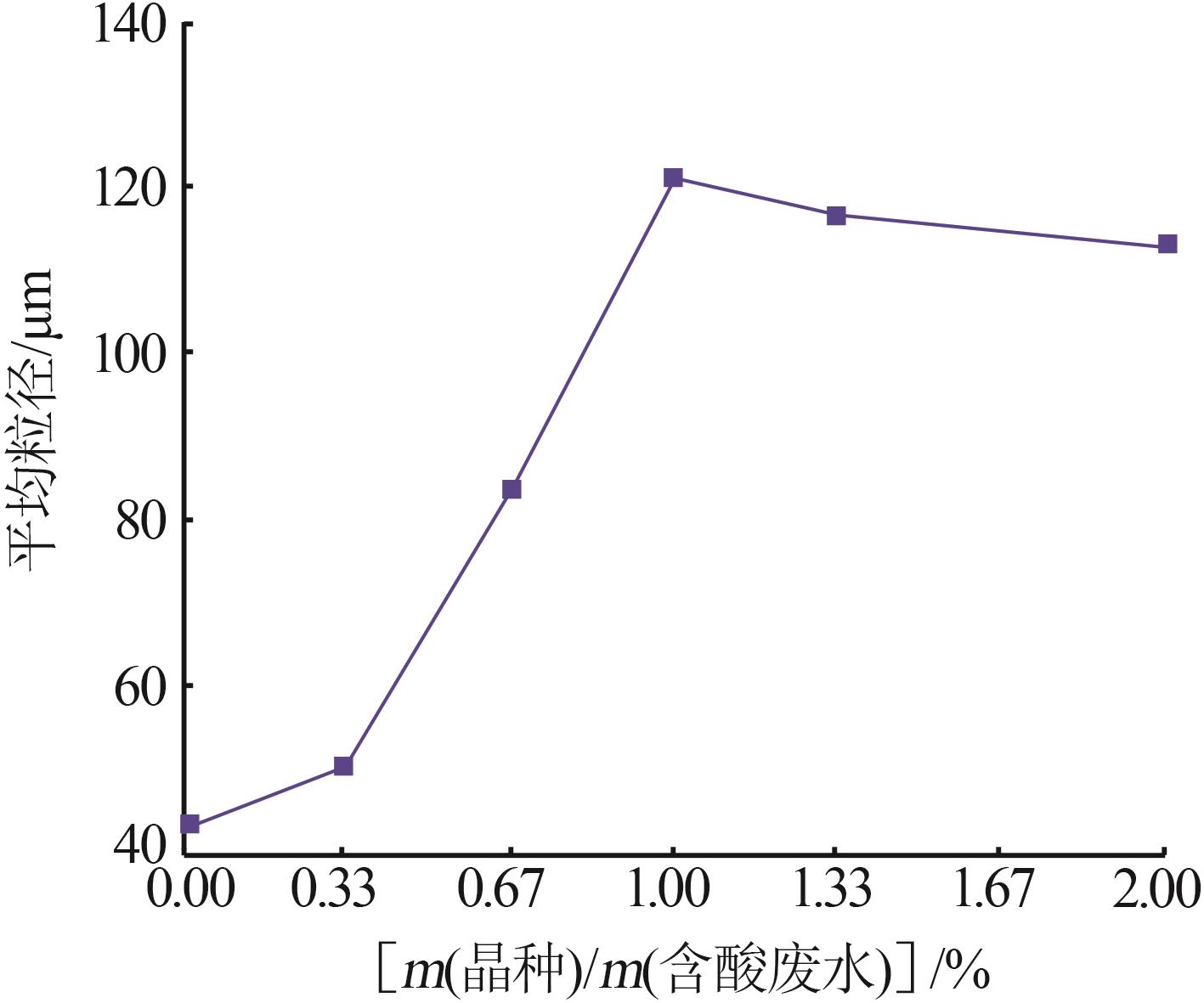

图3

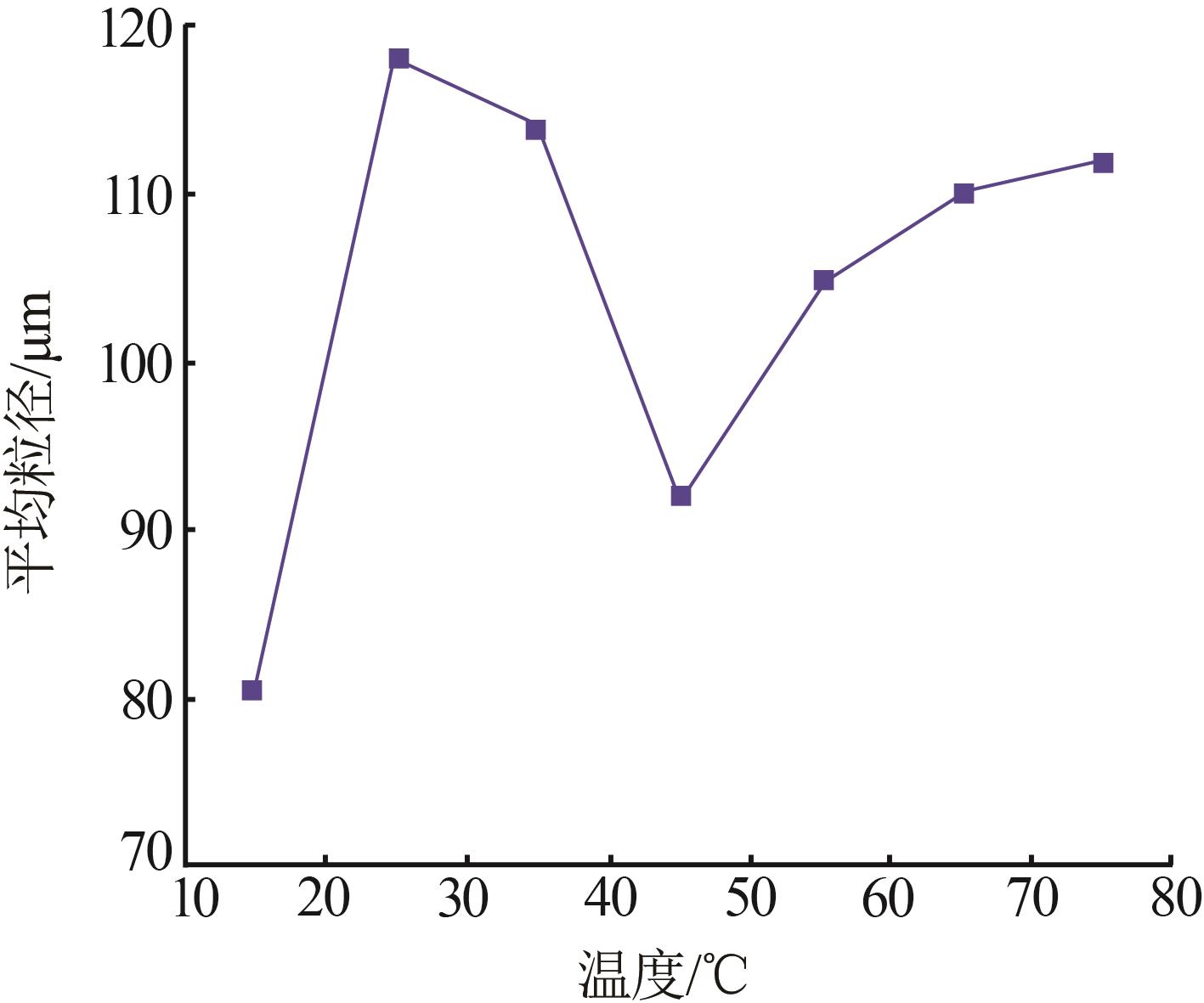

图4

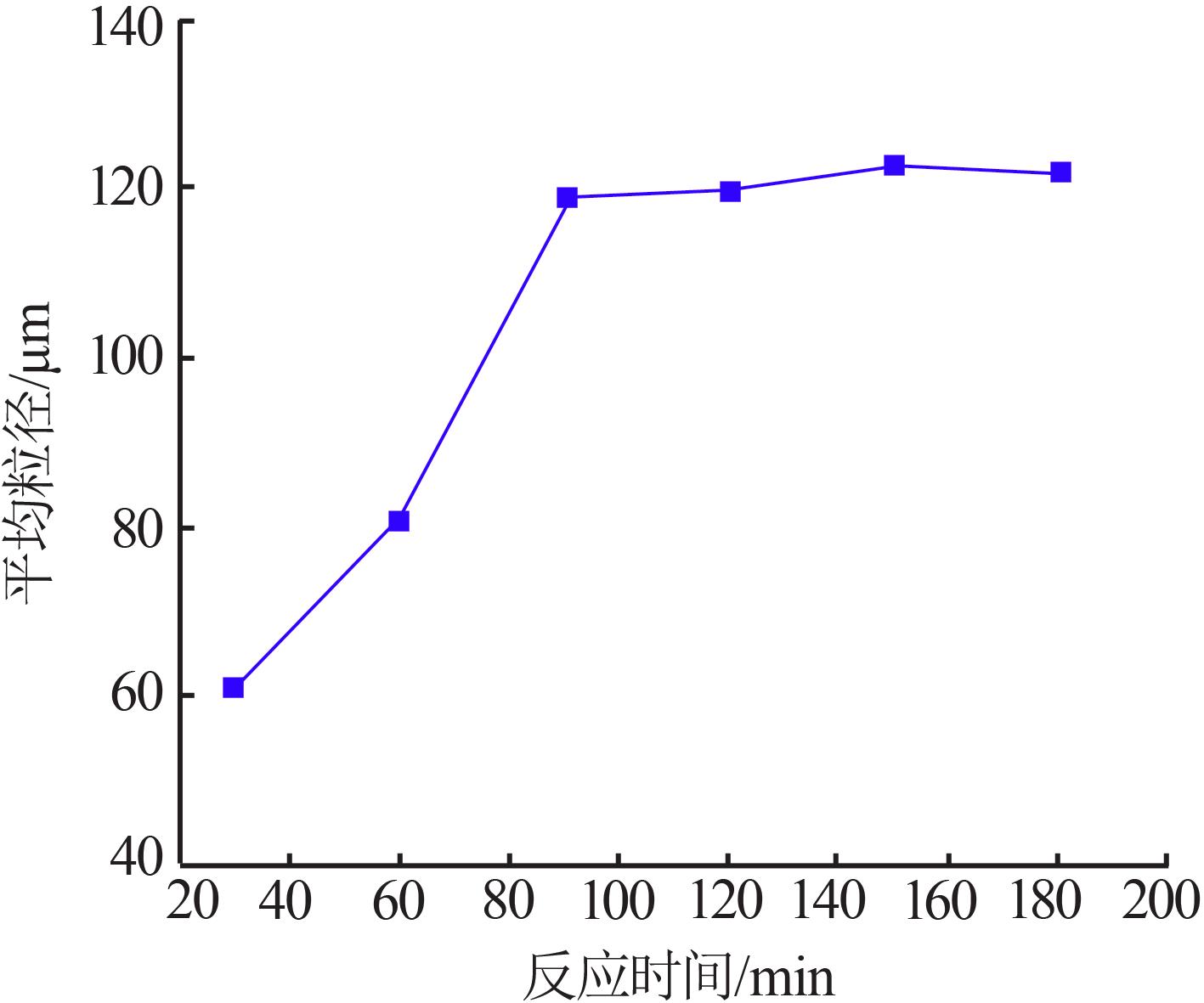

图5

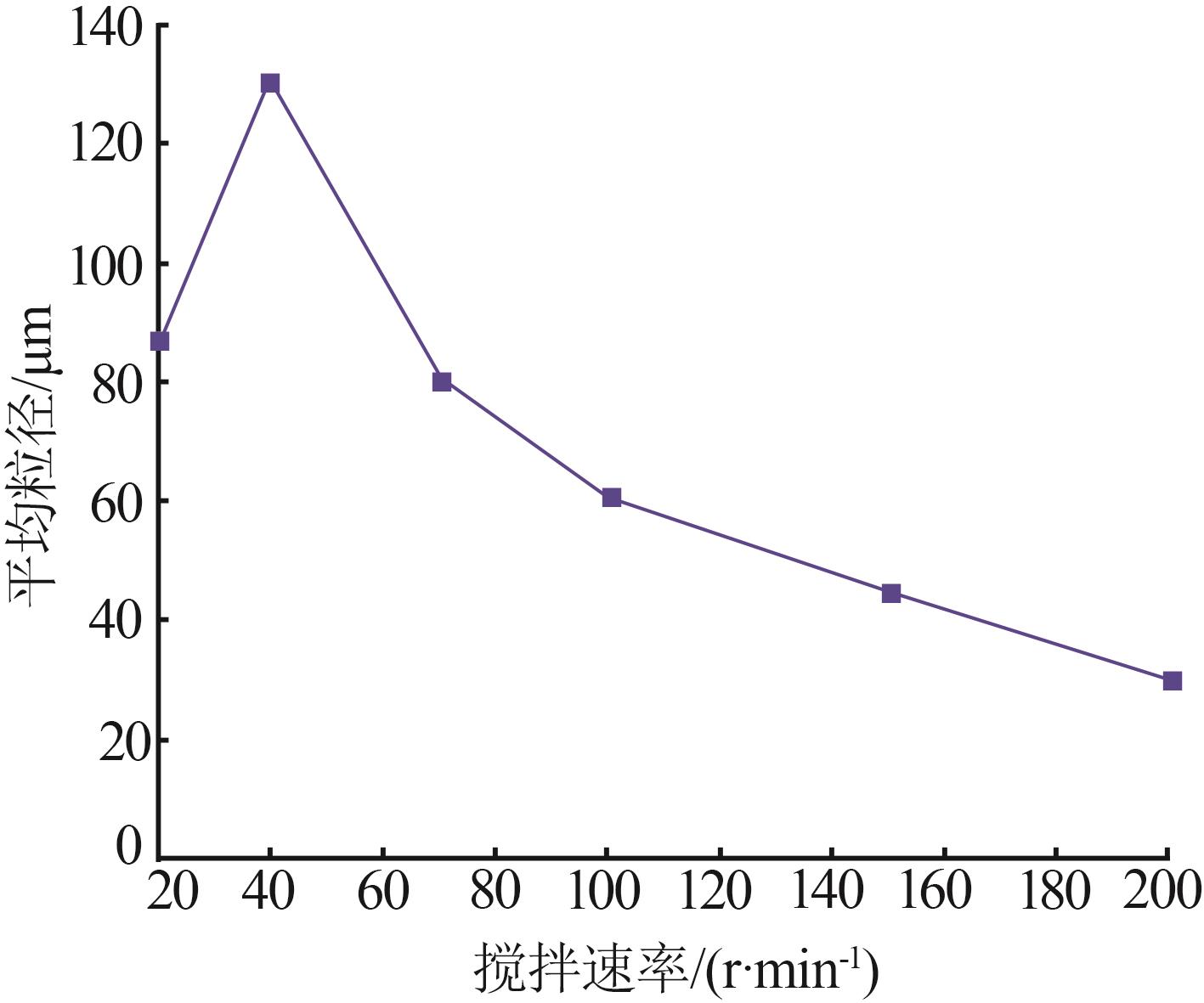

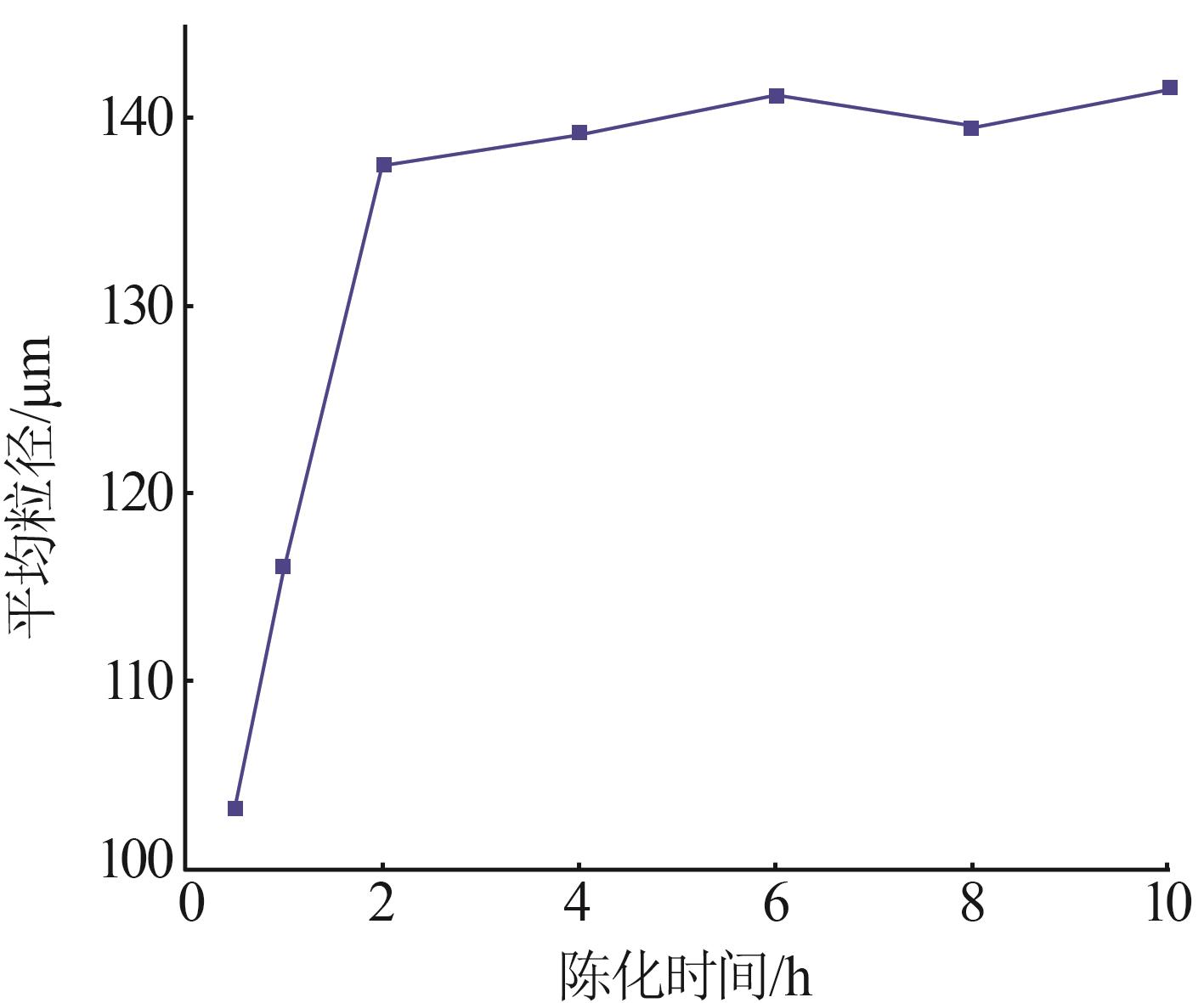

图6

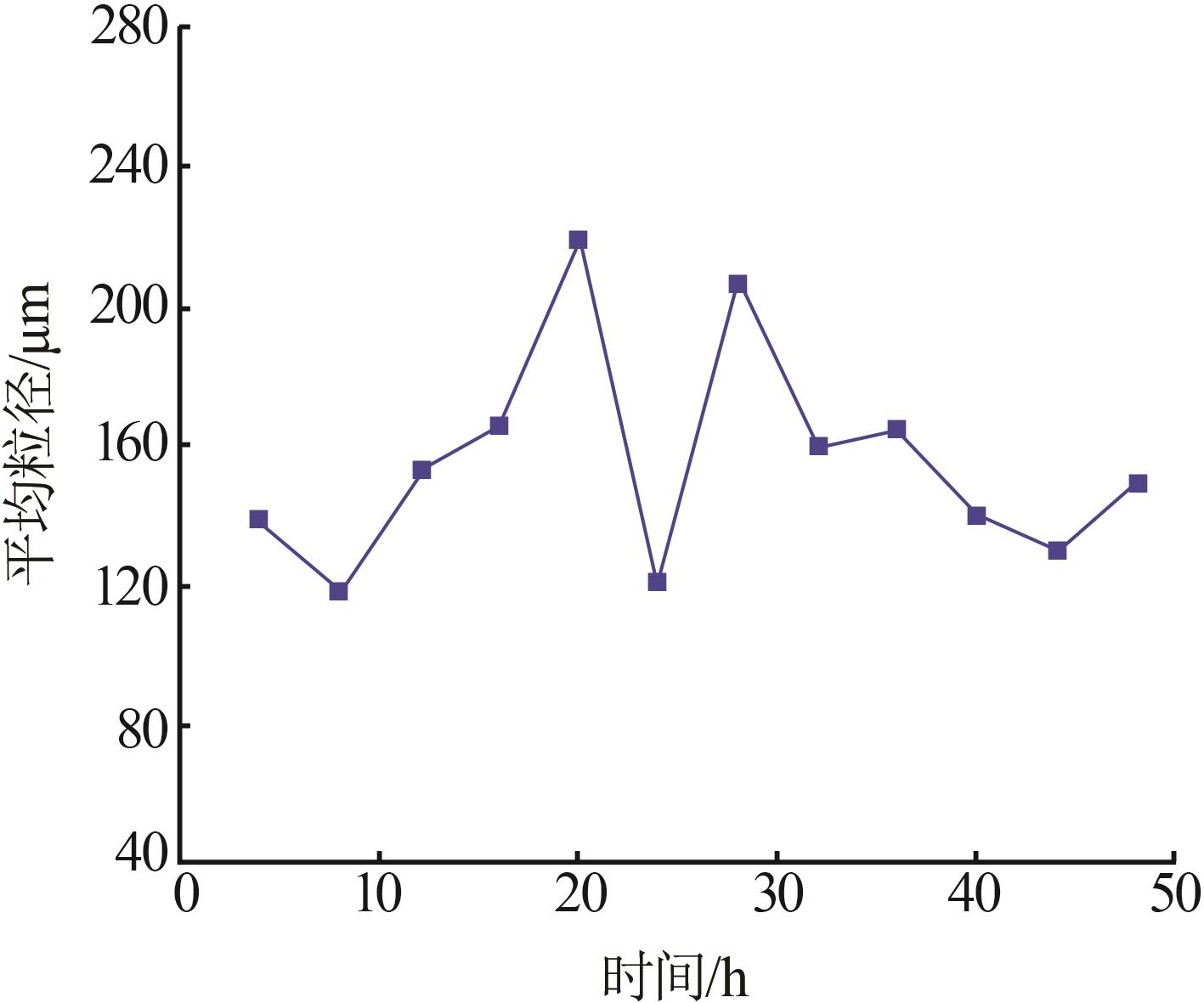

图7

表4

表5

图8

图9

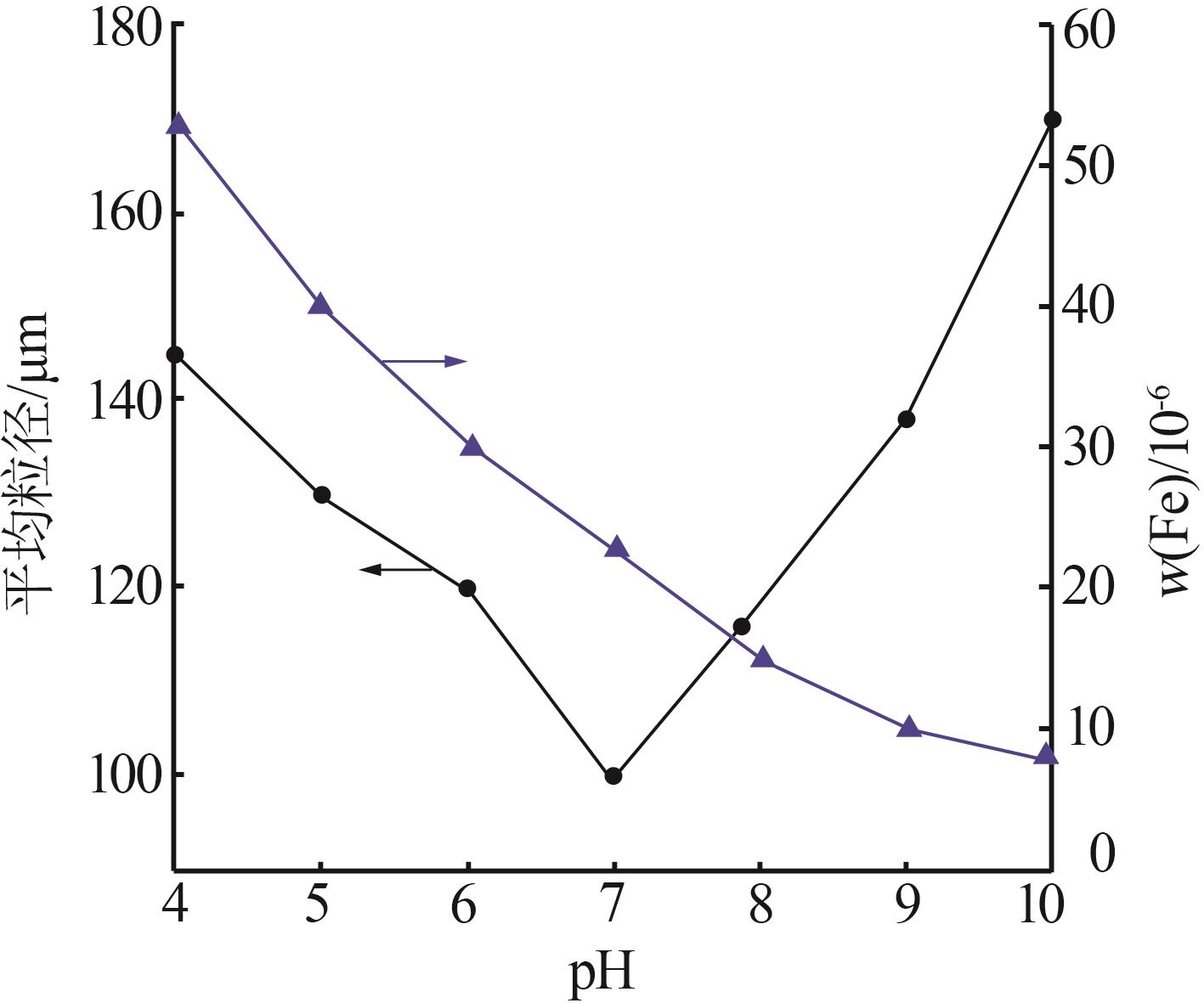

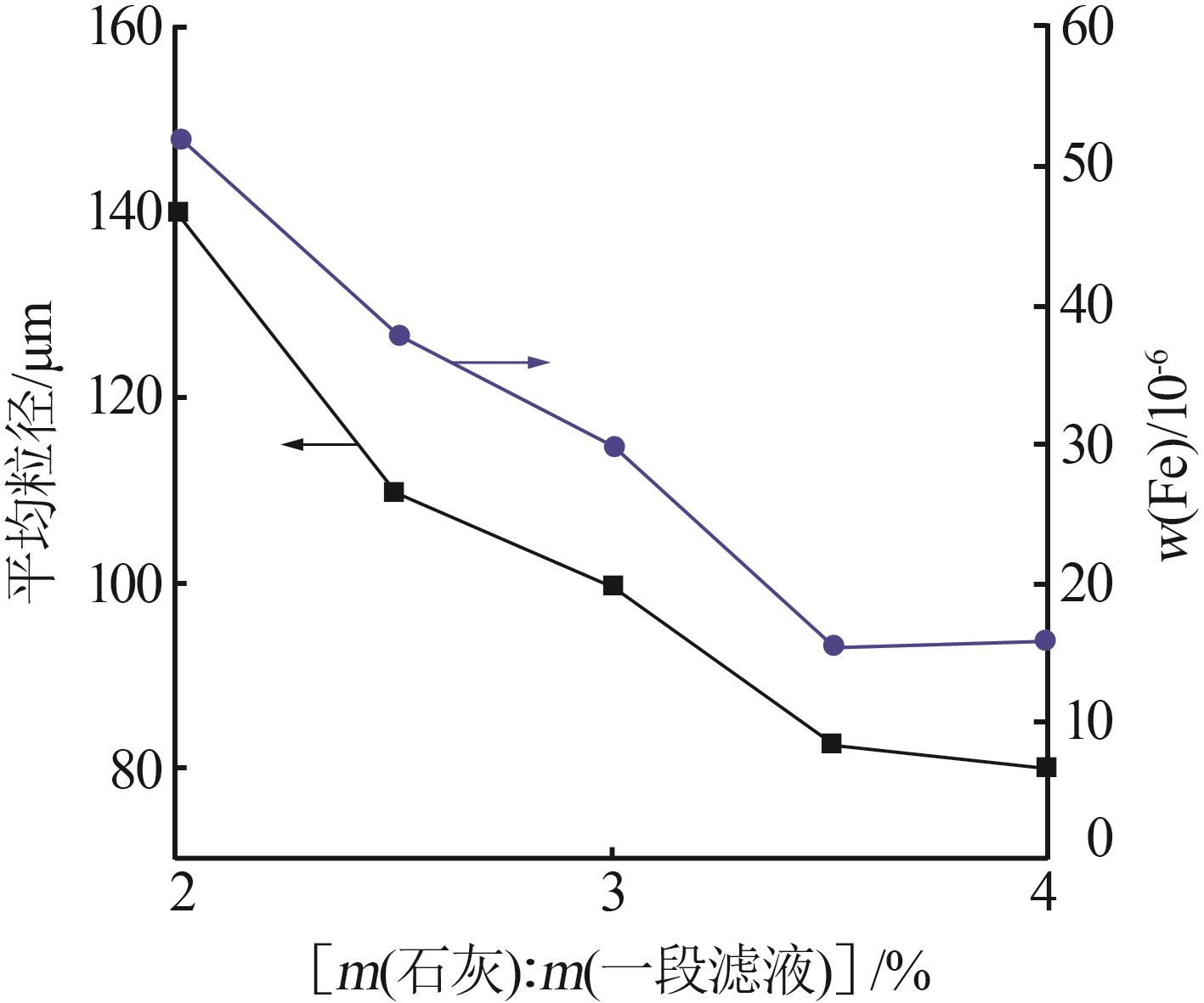

图10

图11

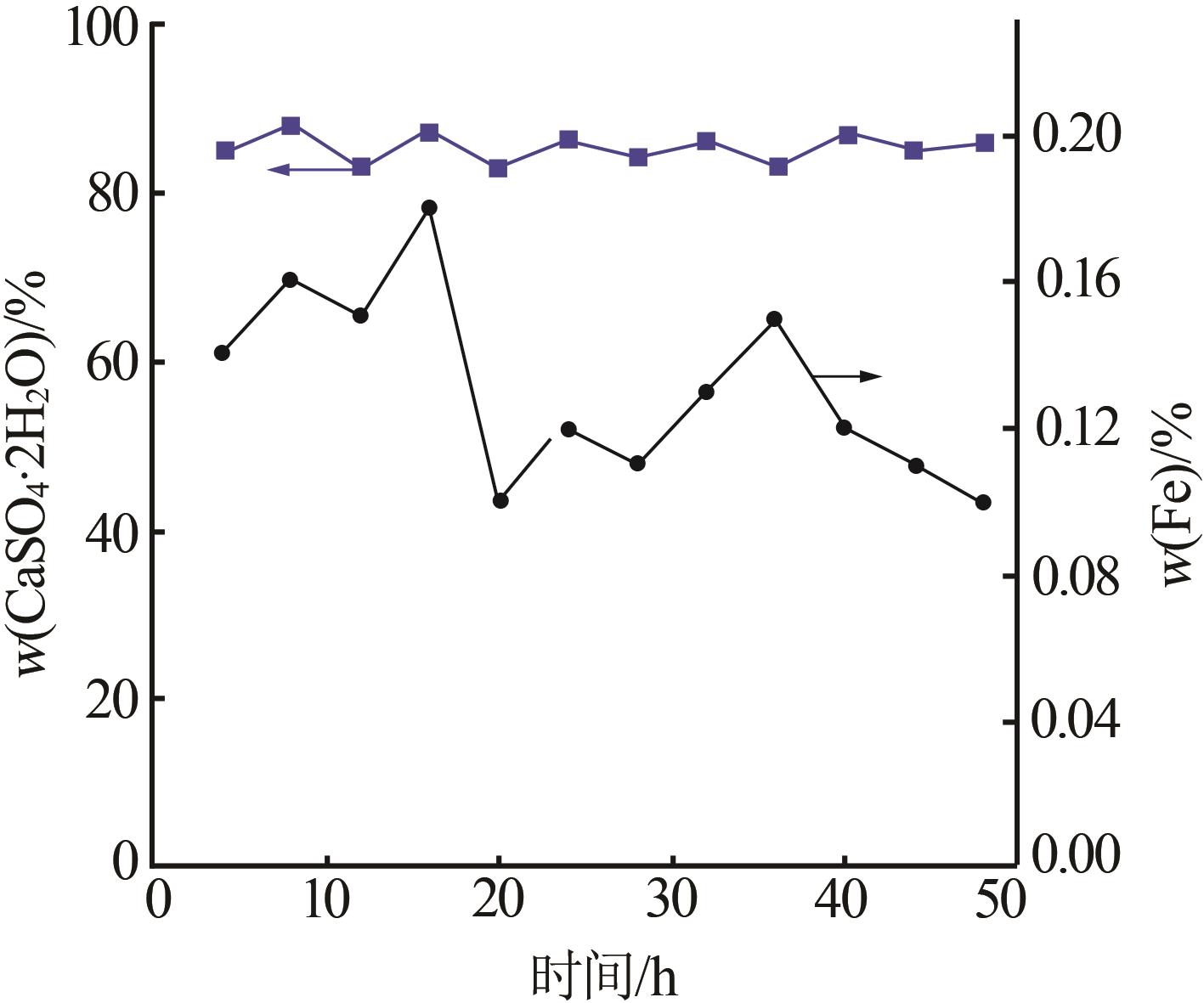

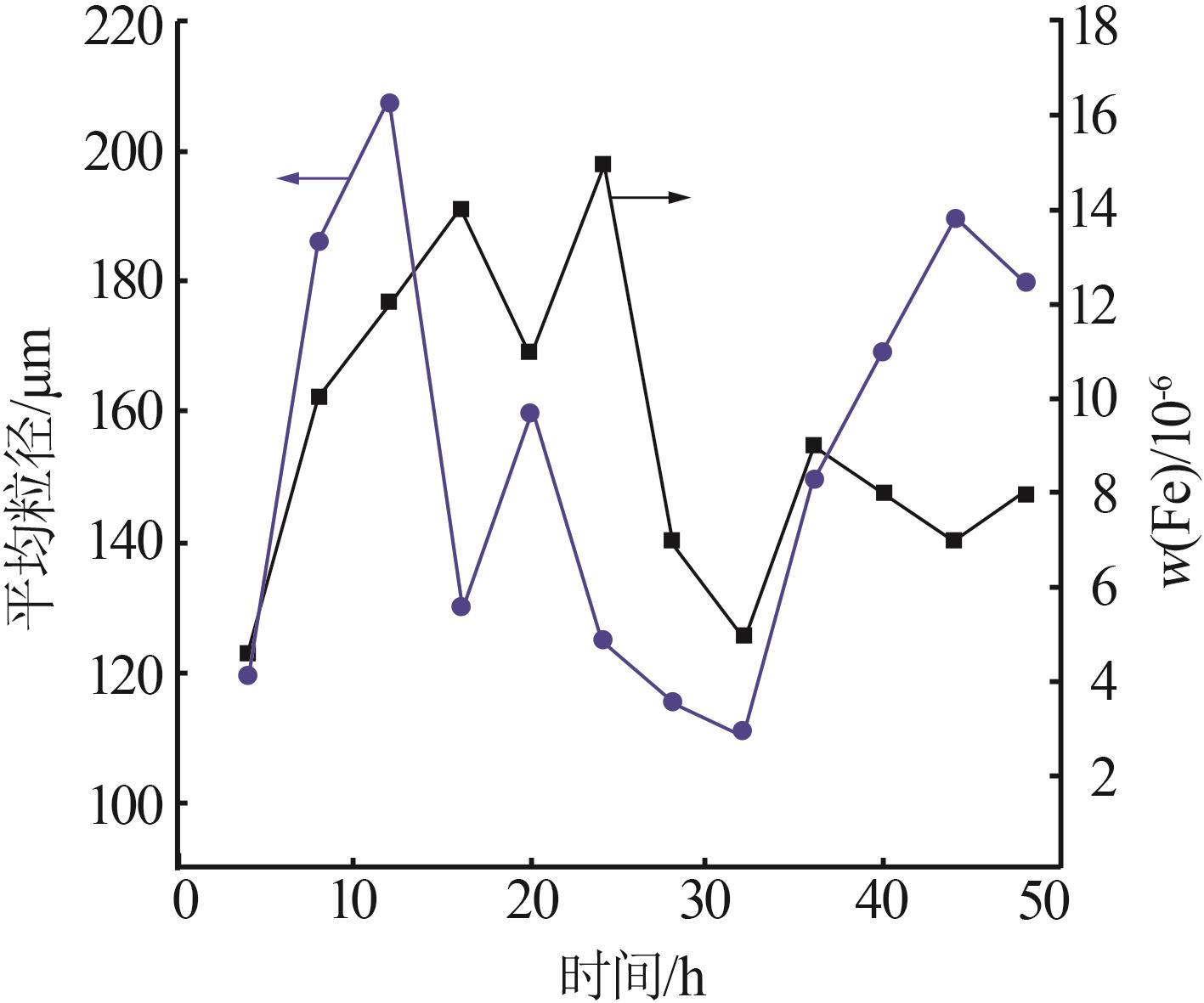

图12

图13

表6

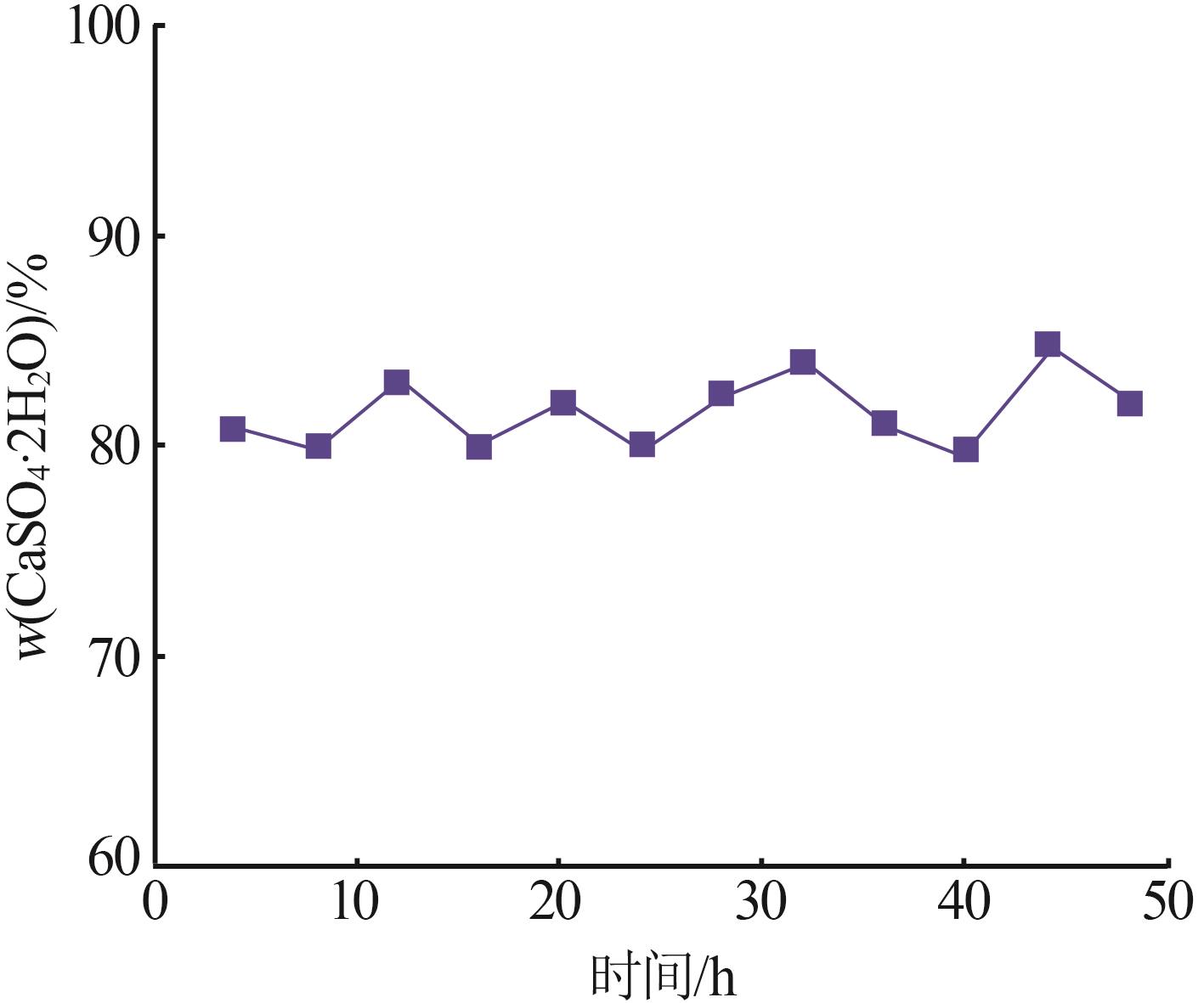

图14

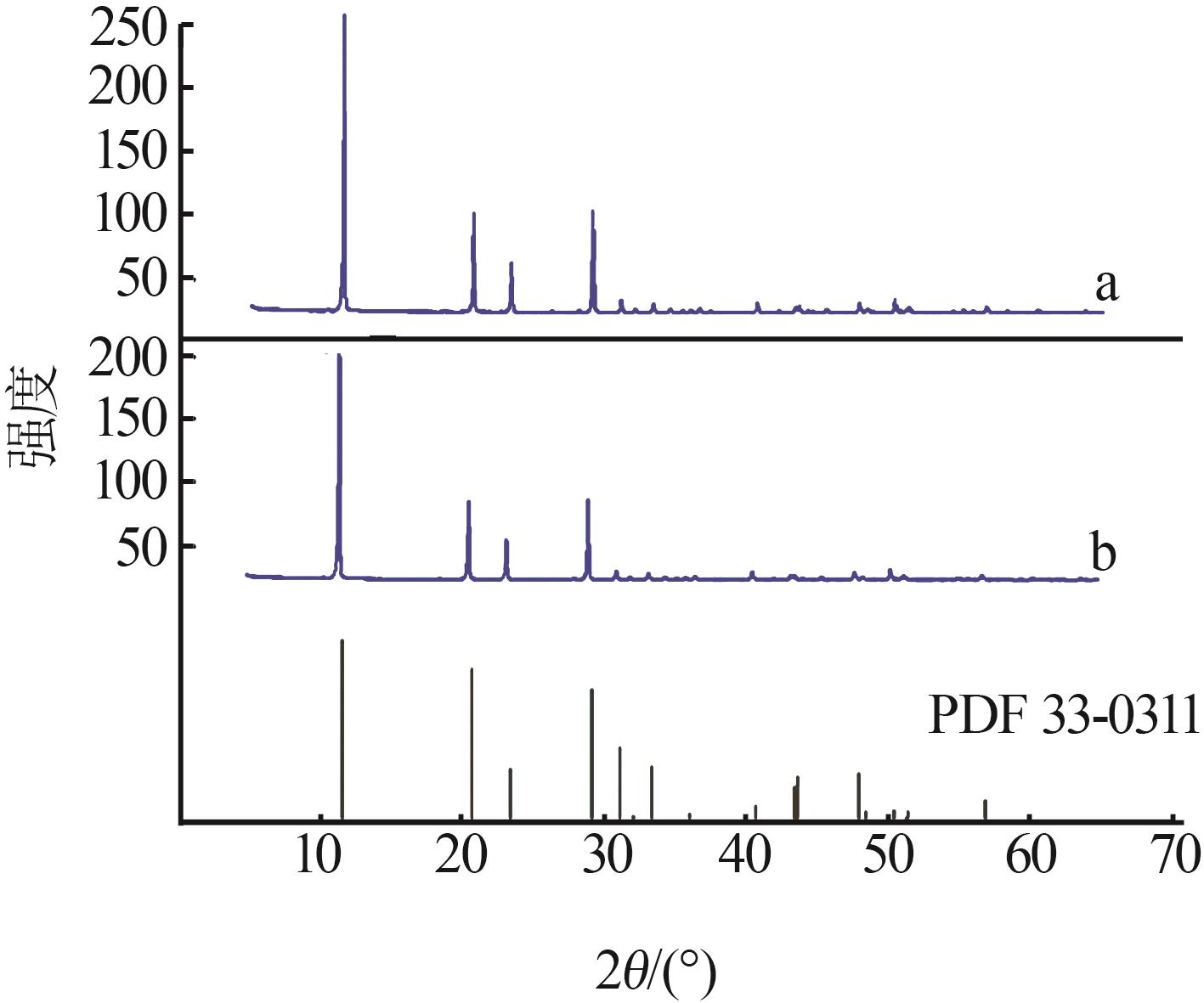

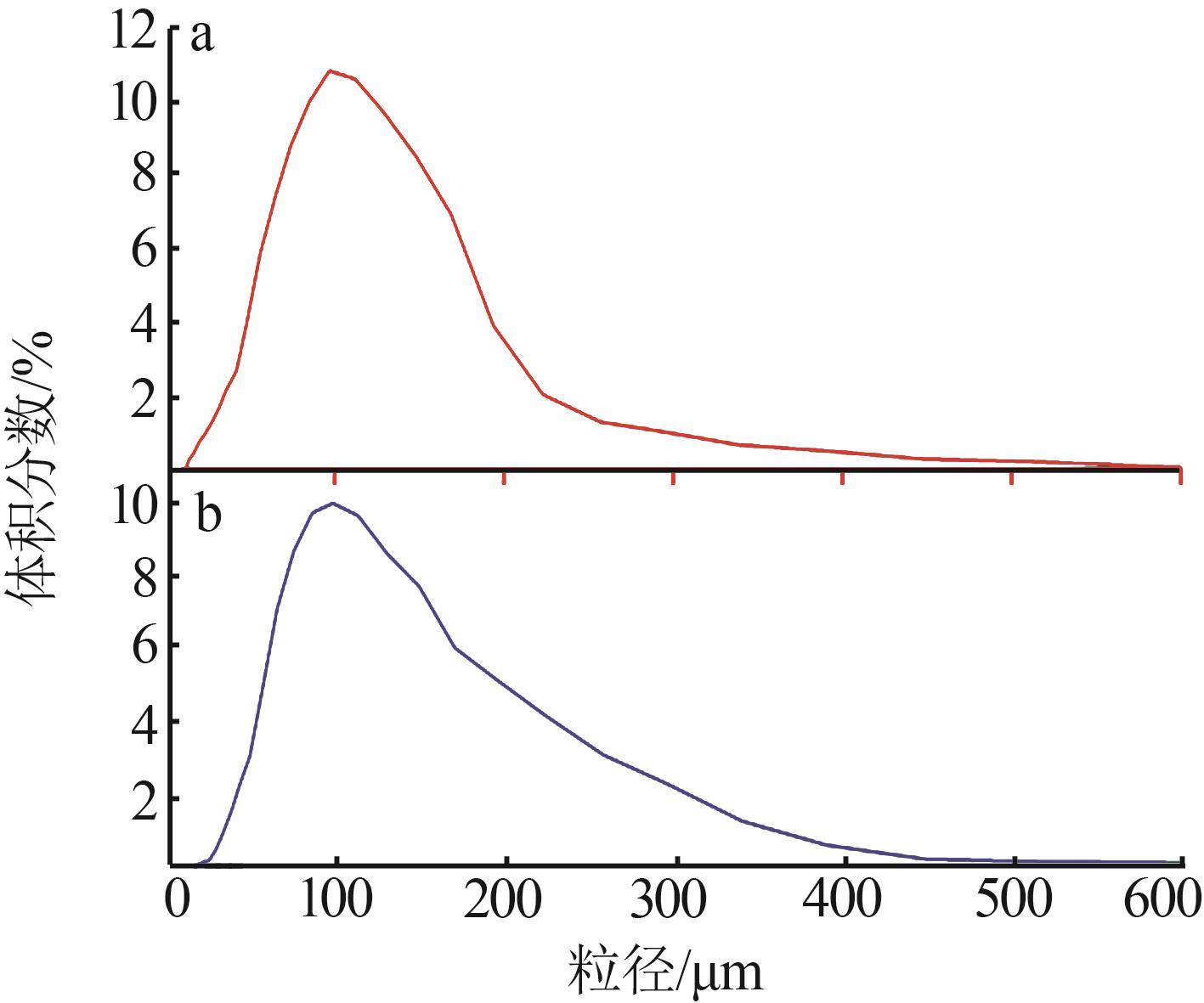

图15

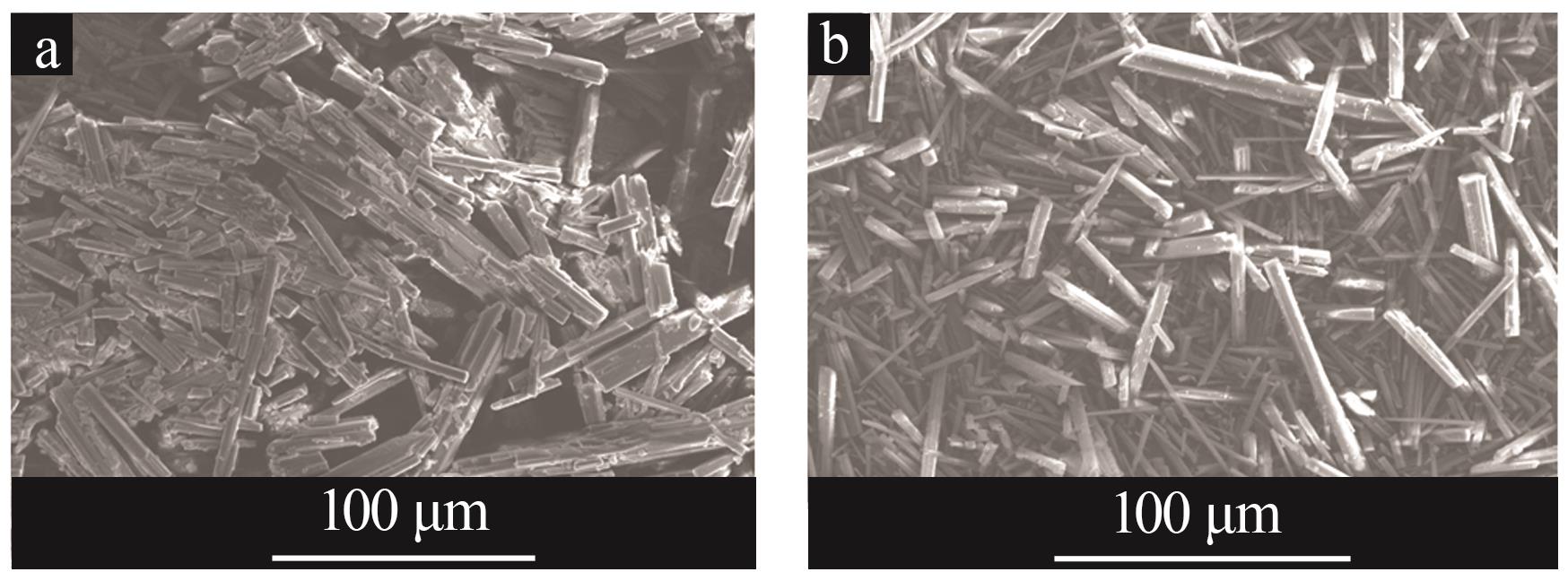

图16

表7

表8

参考文献 17

1	龚家竹.钛白粉生产技术［M］.北京：化学工业出版社，2022.
2	GÁZQUEZ M J， BOLÍVAR J P， GARCÍA-TENORIO R，et al.Physicochemical characterization of raw materials and co-products from the titanium dioxide industry［J］.Journal of Hazardous Materials，2009，166（2/3）：1429-1440.
3	GÁZQUEZ M J， BOLÍVAR J P， GARCIA-TENORIO R，et al.A review of the production cycle of titanium dioxide pigment［J］.Materials Sciences and Applications，2014，5（7）：441-458.
4	纪利春.硫酸法钛白副产物绿矾的资源化利用现状［J］.无机盐工业，2020，52（5）：11-17.
	JI Lichun.Present status of resource utilization of by-product green vitriol from titanium dioxide production by sulfuric acid method［J］.Inorganic Chemicals Industry，2020，52（5）：11-17.
5	陶厚东，马征程，齐飞.钛白废酸高效高值利用工业实践［J］.中国资源综合利用，2019，37（5）：79-81.
	TAO Houdong， MA Zhengcheng， QI Fei.Industrial practice of high efficiency and high value utilization of titanium white waste acid［J］.China Resources Comprehensive Utilization，2019，37（5）：79-81.
6	高广言，高利坤，饶兵，等.硫酸法钛白废酸资源化利用现状及展望［J］.钢铁钒钛，2021，42（5）：99-108.
	GAO Guangyan， GAO Likun， RAO Bing，et al.Current situation of resource utilization of waste acid from titanium dioxide production［J］.Iron Steel Vanadium Titanium，2021，42（5）：99-108.
7	祁海平，杜建豹，蔡元庚.硫酸法钛白废酸及副产硫酸亚铁综合利用［J］.山东化工，2021，50（20）：256-257，260.
	QI Haiping， DU Jianbao， CAI Yuangeng.Comprehensive utilization of waste acid and ferrous sulfate from titanium DioxideProduction by sulfuric acid process［J］.Shandong Chemical Industry，2021，50（20）：256-257，260.
8	MAHAZAM N， AZMI N S M.Evaluation of physical and chemical properties of red gypsum from Terengganu，Malaysia［J］.International Journal of Engineering Research and Technology，2016，5（1）：433-436.
9	WU Hao， FENG Yali， LI Haoran，et al.Red gypsum utilization and acidic wastewater treatment based on metal self-enrichment process［J］.Science of the Total Environment，2019，691：9-15.
10	苏念英，黎铉海，卢宇熙，等.机械活化石灰石粉处理钛白废酸制备水泥用石膏［J］.有色金属（冶炼部分），2018（11）：76-79.
	SU Nianying， LI Xuanhai， LU Yuxi，et al.Preparation of gypsum for cement from titanium white waste acid treated by mechanical activation lime powder［J］.Nonferrous Metals（Extractive Metallurgy），2018（11）：76-79.
11	孟华，李琪鹏，石俊杰，等.利用钛白废酸浸出钛石膏铁杂质及技术经济分析［J］.化工矿物与加工，2021，50（5）：32-37.
	MENG Hua， LI Qipeng， SHI Junjie，et al.Study on extraction of iron oxide from leaching titanium gypsum using titanium dioxide waste acid and technical & economic performance［J］.Industrial Minerals & Processing，2021，50（5）：32-37.
12	陈绍鹏.钛白废酸制备α半水石膏及形貌控制［D］.郑州：郑州大学，2015.
	CHEN Shaopeng.Preparation of α-hemihydrate gypsum from titanium dioxide waste acid and its morphology control［D］.Zhengzhou：Zhengzhou University，2015.
13	甘永乐，梁艳萍，黄原玲，等.以钛白废酸为原料制备硫酸钙晶须的工艺研究［J］.轻工科技，2021，37（8）：26-28，118.
	GAN Yongle， LIANG Yanping， HUANG Yuanling，et al.Study on preparation of calcium sulfate whisker from titanium dioxide waste acid［J］.Light Industry Science and Technology，2021， 37（8）：26-28，118.
14	HAKIM SIDEK M A， MOHD YUNUS R， REMANUL ISLAM M，et al.Physical and mechanical properties of waste red-gypsum based concrete composites［M］//Ismail A，Mohd Daril MA，Öchsner A.Advanced Transdisciplinary Engineering and Technology.Cham：Springer，2022：235-251.
15	JU Jinrong， FENG Yali， LI Haoran，et al.A novel approach for separation and recovery of titanium，scandium，iron from acidic wastewater and red gypsum utilization［J］.Mining，Metallurgy & Exploration，2022，39（3）：1297-1312.
16	宁延生.无机盐工艺学［M］.北京：化学工业出版社，2013.
17	FUKAMI T， TAHARA S， NAKASONE K，et al.Synthesis，crystal structure，and thermal properties of CaSO₄·2H₂O single cryst-als［J］.International Journal of Chemistry，2015，7（2）：12-20.

沉淀剂	一段石膏平均粒径/μm	一段石膏质量/g	w（滤液中SO₄^2-）/%
石粉	42.73	10.73	1.13
石灰粉	34.4	10.52	1.01
碳酸钙	31.65	12.93	1.75
氯化钙	49.22	4.83	1.96

水样	处理量/ （L·h^-1）	样品名称	石膏平均粒径/um	w（Fe）/ %	w（Ca²⁺）/ %	w（SO₄^2-）/%
2-水样	1.67	2-水样		0.358	0.023	2.858
		一段石膏	100.9	0.265	19.120	47.880
		一段滤液		0.274	0.074	0.824
2-水样	3.33	2-水样		0.358	0.023	2.858
		一段石膏	130.1	0.217	18.830	48.220
		一段滤液		0.322	0.067	0.960
2-水样	10	2-水样		0.358	0.023	2.858
		一段石膏	151.7	0.179	18.410	42.510
		一段滤液		0.115	0.055	0.766

水样	pH	样品名称	石膏平均粒径/μm	w（Fe）/ %	w （Ca²⁺）/%	w （SO₄^2-）/%
3-水样	2.5	3-水样		0.419	0.017	3.041
		一段石膏	107.4	0.068	17.760	44.53
		一段滤液		0.171	0.061	0.957
3-水样	3.5	3-水样		0.419	0.017	3.041
		一段石膏	137.5	0.116	20.050	49.05
		一段滤液		0.172	0.063	0.82 5
3-水样	4.5	3-水样		0.419	0.017	3.041
		一段石膏	120.2	0.080	19.170	44.19
		一段滤液		0.168	0.065	0.875
3-水样	5.5	3-水样		0.419	0.017	3.041
		一段粗石膏	107.6	0.113	19.120	47.60
		一段滤液		0.168	0.053	0.827

序号	石膏	w（CaSO₄· 2H₂O）/%	平均粒径/ μm	白度/%
1	一段石膏	87.00	106.60	86.33
2		87.00	111.30	86.15
3		88.80	116.00	88.21
4		87.48	113.20	84.17
5		89.26	110.10	87.87
6		90.21	103.00	91.55
7		88.19	115.60	89.62
8		89.53	112.20	90.41
1	二段石膏	84.67	123.60	80.00
2		81.48	136.00	82.15
3		85.96	116.70	82.41
4		80.00	100.00	87.92
5		83.92	114.70	86.76
6		86.47	120.20	80.09
7		83.64	122.20	81.82
8		82.05	112.70	80.00

项目	气味	w（CaSO₄·2H₂O）（干基）/%	w（附着水）（湿基）/%	w（Fe₂O₃）（干基）/ %	w（MgO）（干基）/ %	w（Na₂O）（干基）/ %	w（K₂O）（干基）/ %	w（Cl^-）（干基）/ %	pH （干基）	w（其他）/ %	放射性
JC/T 2625— 2021一级品	无异味	≥85.00	≤20.00	≤8.00	≤0.20	≤0.06	≤0.06	≤0.02	5.0~9.0	其他杂质含量控制由供需双方协商确定	符合GB 6566—2010《建筑材料放射性核素限量》标准
JC/T 2625— 2021一级品	无异味	≥85.00	≤20.00	≤8.00	≤0.20	≤0.06	≤0.06	≤0.02	5.0~9.0
一段石膏	无异味	87.21	11.79	1.01	0.14	0.03	0.02	—	6.95
一段石膏	无异味	87.21	11.79	1.01	0.14	0.03	0.02	—	6.95
二段石膏	无异味	81.53	9.23	1.52	0.13	0.03	0.02	—	7.03

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
