不同预处理工艺对磷石膏性能的影响

doi:10.19964/j.issn.1006-4990.2021-0511

摘要/Abstract

摘要：

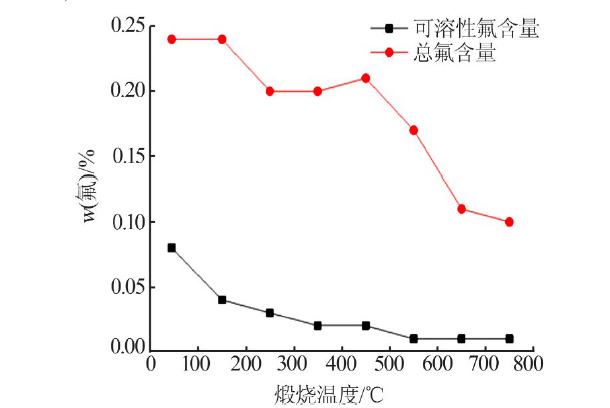

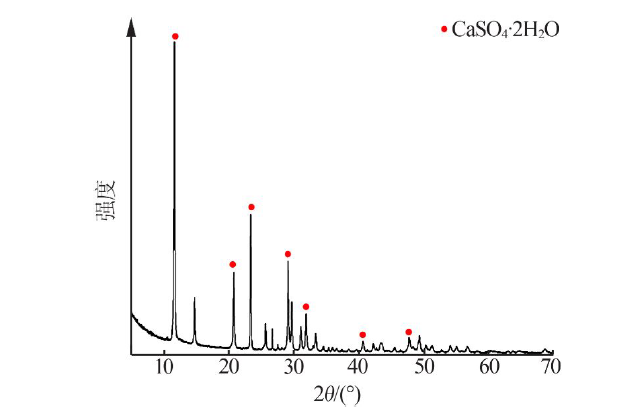

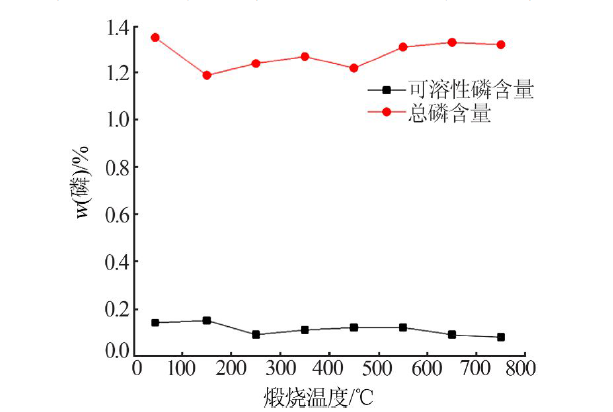

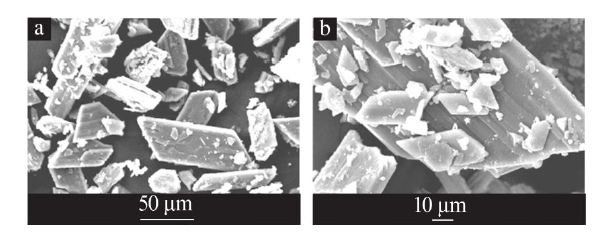

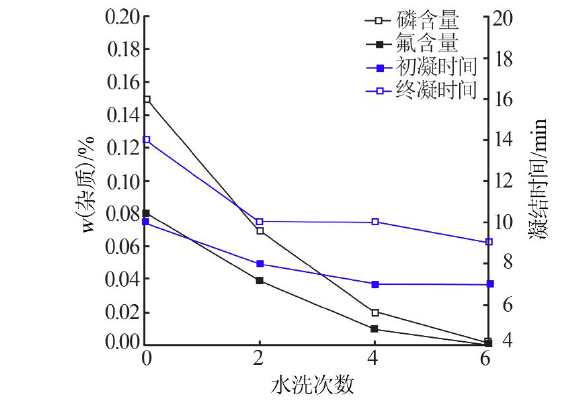

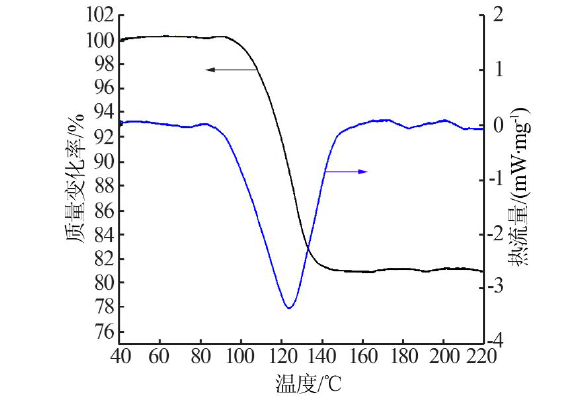

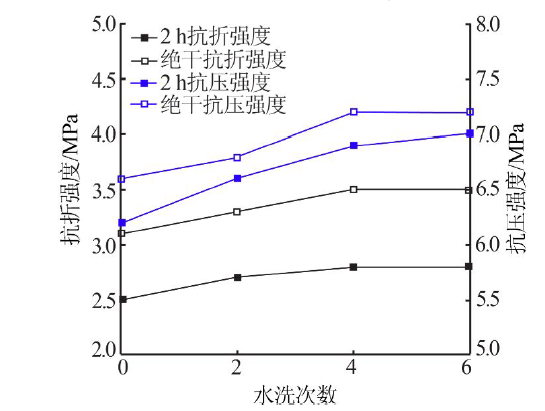

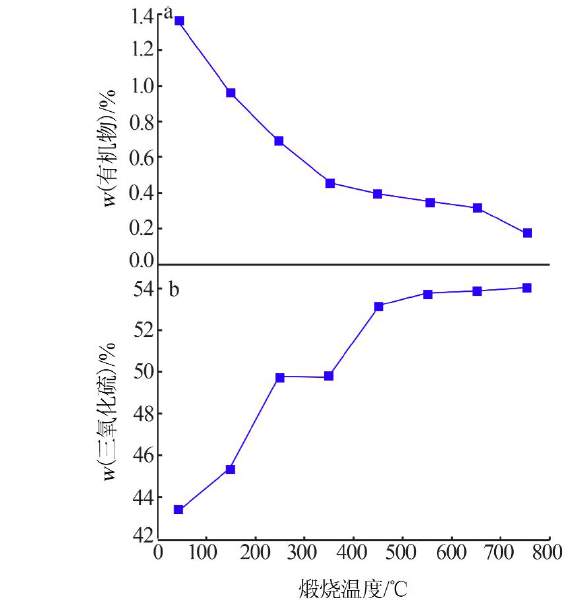

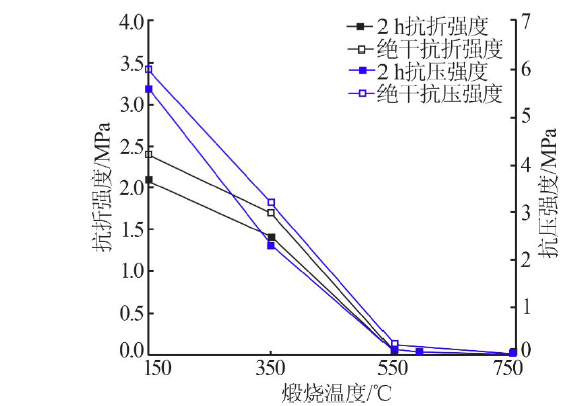

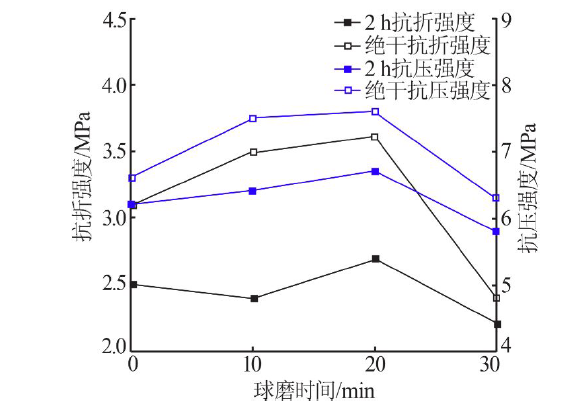

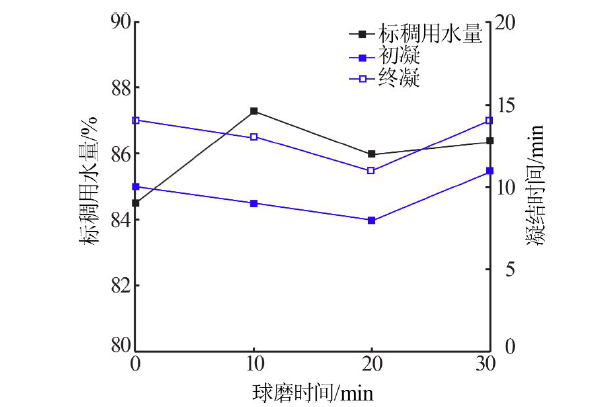

为研究不同预处理工艺对磷石膏性能的影响,通过X射线衍射、X射线荧光光谱、扫描电子显微镜、热重分析等手段表征磷石膏化学组分、微观形貌、晶型等特征,然后分别用普通煅烧法、微波煅烧法、水洗法、球磨法工艺对原状磷石膏进行力学性能、工作性能、凝结时间及需水量等指标的对比研究。结果表明：普通煅烧法、水洗法对可溶性五氧化二磷、氟类和有机质等杂质去除效果明显;微波煅烧法时间短,只需20 min左右;球磨法能细化颗粒,处理时间在20 min左右最佳。通过预处理制备的磷石膏物理化学特性都得到很大改善,抗压、抗折强度均优于GB/T 9776—2008《建筑石膏》指标,具有巨大的应用前景。

关键词: 磷石膏, 预处理, 煅烧, 除杂

Abstract:

In order to study the effect of different pretreatment processes on the properties of phosphogypsum,the chemical composition,micro morphology and crystal form of phosphogypsum were characterized by X-ray diffraction,X-ray fluorescence,scanning electron microscope and thermogravimetric analysis.The index of mechanical properties,working properties,setting time and water demand of undisturbed phosphogypsum were compared by calcination method,microwave calcination method,water washing method and ball milling method.The results showed that the calcination method and water washing method had obvious removal effect on soluble P₂O₅,fluorine and organic matter.The time of microwave calcination was short,only about 20 min.The ball milling method could refine particles,and the best treatment time was about 20 min.The physical and chemical properties of phosphogypsum prepared by pretreatment had been greatly improved,and the compressive strength and flexural strength were better than the 《calcined gypsum》（GB/T 9776—2008）standard,which had a great application prospect.

Key words: phosphogypsum, pretreatment, calcination, impurity removal

中图分类号:

TQ126.3

顾青山,林喜华,赵士豪,袁义进. 不同预处理工艺对磷石膏性能的影响[J]. 无机盐工业, 2022, 54(4): 17-23.

GU Qingshan,LIN Xihua,Zhao Shihao,YUAN Yijin. Effect of different pretreatment processes on properties of phosphogypsum[J]. Inorganic Chemicals Industry, 2022, 54(4): 17-23.

图/表 24

表1

表2

图1

图2

图3

图4

图5

图6

图7

图8

表3

图9

表4

表5

表6

图10

图11

表7

表8

图12

图13

表9

图14

图15

参考文献 10

[1]	李立涛, 高谦, 肖柏林, 等. 工业固废开发充填胶凝材料概述与应用展望[J]矿业研究与开发, 2020, 40(2):19-25.
[2]	邵一鑫, 张泽强, 黄朝德, 等. 工业磷酸分解磷矿影响因素及副产物性质研究[J]无机盐工业, 2019, 51(6):49-52.
[3]	魏作安, 路停, 李世龙, 等. 磷石膏物理力学性质的实验研究[J]非金属矿, 2020, 43(2):34-37.
[4]	李展, 陈江, 张覃, 等. 磷石膏中磷、氟杂质的脱除研究[J]矿物学报, 2020, 40(5):639-646.
[5]	彭家惠, 董军, 张建新, 等. 煅烧硬石膏溶解水化性能及煅烧活化机制研究[J]建筑材料学报, 2010, 13(1):111-115.
[6]	方官涛, 敖先权, 刘境, 等. 磷石膏煅烧过程中添加剂对其杂质和白度影响[J]非金属矿, 2019, 42(4):10-12.
[7]	马兰, 杨爱武, 刘彦锋, 等. 磷石膏与纯石膏脱水反应的TG、DSC表征与分析[J]应用化工, 2015, 44(5):959-962.
[8]	李永靖, 岳玮琦, 潘铖, 等. 预处理工艺影响磷石膏水泥砂浆性能研究[J]非金属矿, 2018, 41(1):15-17.
[9]	赵士豪, 林喜华, 麻鹏飞, 等. 基于临界钙矾石膨胀破坏的磷石膏基复合胶凝材料的配料计算研究[J]. 无机盐工业, 2020, 52(9):91-95.
[10]	邓浩. 热处理过程磷石膏的相变行为和理化性质研究[D]. 贵州:贵州大学, 2020.

烧失量	w （SiO₂）	w （Al₂O₃）	w （Fe₂O₃）	w （CaO）
20.2	7.41	0.94	0.41	28.91
w （MgO）	w （SO₃）	w （P₂O₅）	w （F^-）	合计
0.08	39.70	1.25	0.29	99.19

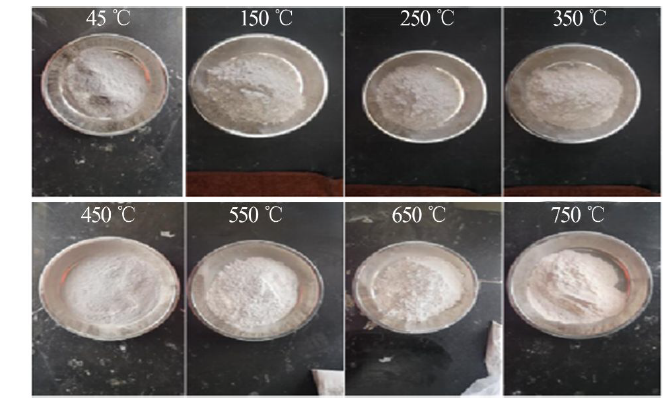

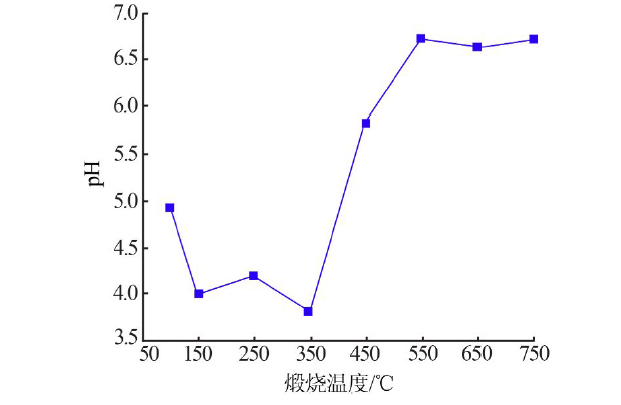

编号	磷石膏预处理方案	编号	磷石膏预处理方案
PG-45	45 ℃烘箱烘干原状磷石膏	W450	450 ℃煅烧2 h
W150	150 ℃煅烧2 h	W550	550 ℃煅烧2 h
W250	250 ℃煅烧2 h	W650	650 ℃煅烧2 h
W350	350 ℃煅烧2 h	W750	750 ℃煅烧2 h

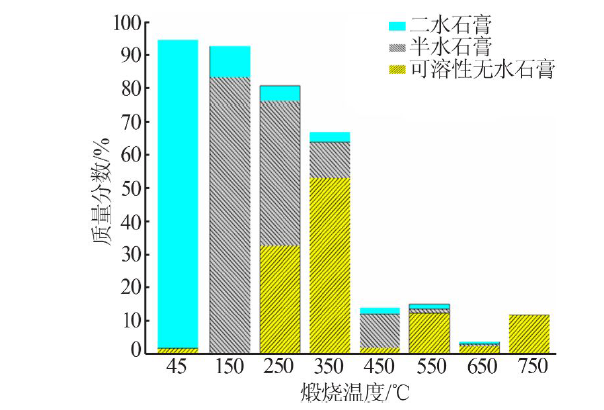

温度/ ℃	w（附着水）/ %	w（可溶性无水石膏）/%	w（半水石膏）/%	w（二水石膏）/%
45	0.00	1.65	0.00	92.76
150	0.05	0.00	83.22	9.36
250	0.00	32.56	43.47	4.61
350	0.00	52.97	10.93	3.12
450	0.00	1.75	10.21	2.03
550	0.00	12.29	1.29	1.41
650	0.00	2.19	0.74	0.66
750	0.00	11.63	0.06	0.00

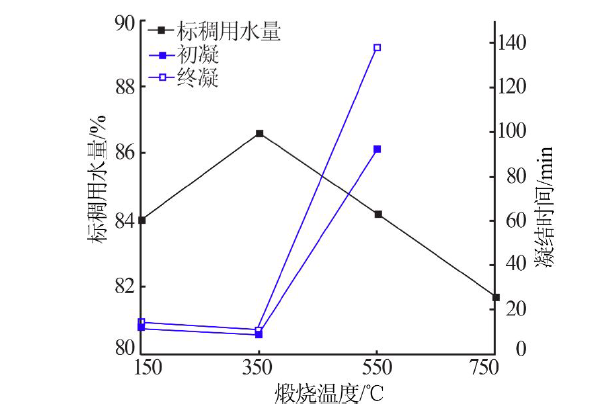

编号	标准稠度用水量/%	凝结时间/min
编号	标准稠度用水量/%	初凝	终凝
W150	84.5	10	14
W250	86.2	8	13
W350	87.9	5	8
W450	85.8	32	46
W550	85.2	95	153
W650	82.4	不凝固	不凝固
W750	82.3	不凝固	不凝固

编号	2 h强度/MPa		绝干强度/MPa
编号	抗折强度	抗压强度	抗折强度	抗压强度
W150	2.5	6.2	3.1	6.6
W250	2.4	5.2	2.6	5.1
W350	1.5	2.5	1.6	3.3
W450	—	1.5	0.1	1.6
W550	—	0.1	—	0.2
W650	—	—	—	—
W750	—	—	—	—

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
