硅酸铝纤维和玻璃纤维复合二氧化硅气凝胶材料的制备与性能

doi:10.11962/1006-4990.2019-0608

无机盐工业 ›› 2020, Vol. 52 ›› Issue (10): 68-71.doi: 10.11962/1006-4990.2019-0608

硅酸铝纤维和玻璃纤维复合二氧化硅气凝胶材料的制备与性能

张怡(),葛欣国,卢国建,赵长征

应急管理部四川消防研究所,四川成都 610036

收稿日期:2020-04-16 出版日期:2020-10-10 发布日期:2020-11-24
作者简介:张怡（1987— ）,男,博士,助理研究员,主要从事火灾物证鉴定及阻燃防火材料研究,发表论文20余篇,SCI收录文章8篇,获授权专利5项;E-mail： chemzhang0601@126.com。
基金资助:
国家重点研发计划课题(2016YFC0800605);应急管理部四川消防研究所基本科研业务费专项项目(T2018880103)

Preparation and properties of aluminum silicate fiber and glass fiber composite silica aerogel materials

Zhang Yi(),Ge Xinguo,Lu Guojian,Zhao Changzheng

Sichuan Fire Research Institute of Ministry of Emergency Management,Chengdu 610036,China

Received:2020-04-16 Published:2020-10-10 Online:2020-11-24

摘要/Abstract

摘要：

分别以硅酸铝纤维和玻璃纤维为骨架材料,采用溶胶-凝胶、常压干燥制得纤维复合二氧化硅气凝胶材料,并对材料进行了结构和性能的测试分析。结果表明,二氧化硅气凝胶附着于纤维表面,提高了材料力学强度。硅酸铝纤维复合二氧化硅气凝胶材料的隔音性能优于玻璃纤维复合二氧化硅气凝胶材料。两种纤维复合二氧化硅气凝胶材料耐高温、燃烧性能均达到A级。硅酸铝纤维复合二氧化硅气凝胶材料和玻璃纤维复合二氧化硅气凝胶材料的产烟毒性分别为AQ₁级和AQ₂级,导热系数分别为0.034 W/（m·K）和0.033 W/（m·K）。

关键词: SiO₂气凝胶, 纤维, 复合材料, 防火, 隔热

Abstract:

The fiber composite silica aerogel materials were prepared using alumina silicate fiber or glass fiber as framework via sol-gel process and ambient pressure drying technology.The structure and properties of the produced materials were tested and analyzed.The results showed that silica aerogels were attached to the fiber surfaces which improve the mechanical properties of the materials.The sound insulation performance of alumina silicate fiber composite silica aerogel material was better than that of glass fiber composite silica aerogel material.The two kinds of fiber composite silica aerogel materials met the requirement of Level A on high thermal resistance and combustibility.The alumina silicate fiber composite silica aerogel material and glass fiber composite silica aerogel material met the requirement of Level AQ₁ and Level AQ₂ on smoke toxicity,respectively.And their thermal conductivities were 0.034 W/(m·K) and 0.033 W/(m·K),respectively.

Key words: silica aerogel, fiber, composite, fireproofing, heat insulation

中图分类号:

TQ127.2

张怡,葛欣国,卢国建,赵长征. 硅酸铝纤维和玻璃纤维复合二氧化硅气凝胶材料的制备与性能[J]. 无机盐工业, 2020, 52(10): 68-71.

Zhang Yi,Ge Xinguo,Lu Guojian,Zhao Changzheng. Preparation and properties of aluminum silicate fiber and glass fiber composite silica aerogel materials[J]. Inorganic Chemicals Industry, 2020, 52(10): 68-71.

图/表 9

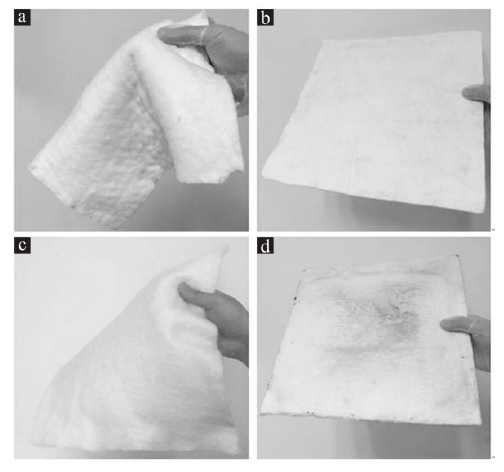

图1

表1

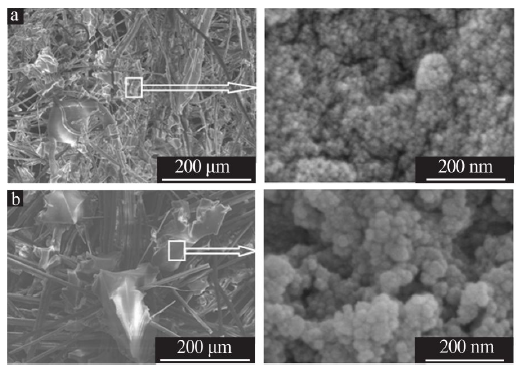

图2

表2

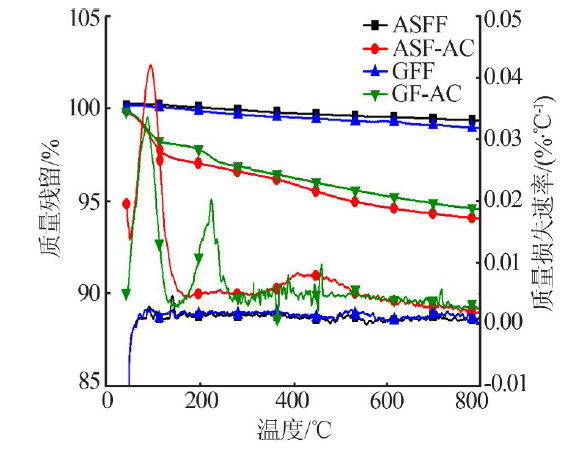

图3

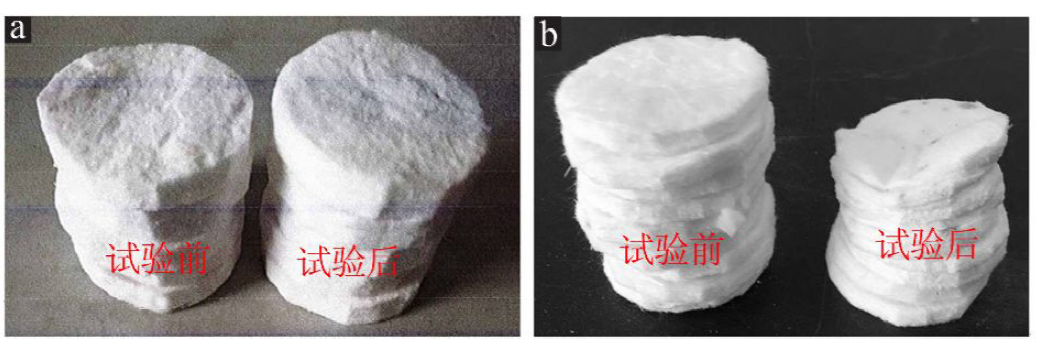

图4

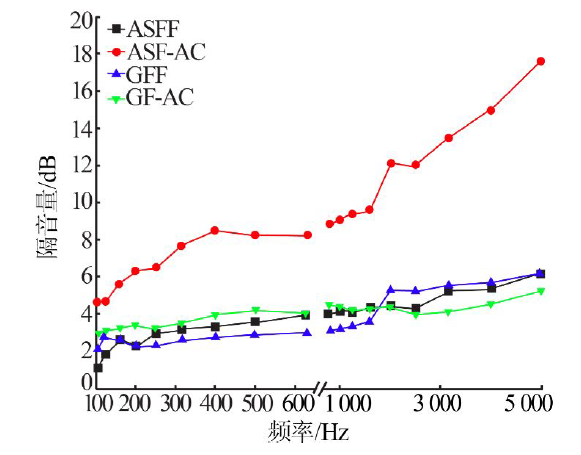

图5

表3

表4

参考文献 14

[1]	Zhao S Y, Malfait W J, Demilecamps A, et al. Strong,thermally superinsulating biopolymer-silica aerogel hybrids by cogelation of silicic acid with pectin[J]. Angew.Chem.Int.Ed., 2015,54(48):14282-14286.
[2]	Wang X, Jana S C. Synergistic hybrid organic-inorganic aerogels[J]. ACS Appl.Mater.Interfaces, 2013,5(13):6423-6429.
[3]	Cuce E, Cuce P M, Wood C J, et al. Toward aerogel based thermal superinsulation in buildings:a comprehensive review[J]. Renew.Sust.Energ.Rev., 2014,34:273-299.
[4]	Randall J P, Meador M A B, Jana S C. Tailoring mechanical properties of aerogels for aerospace applications[J]. ACS Appl.Mater.Interfaces, 2011,3(3):613-626.
[5]	胡银, 张和平, 黄冬梅, 等. 柔韧性块体疏水二氧化硅气凝胶的制备及表征[J]. 硅酸盐学报, 2013,41(8):1037-1041.
[6]	邵在东, 张颖, 程璇. 新型力学性能增强二氧化硅气凝胶块体隔热材料[J]. 化学进展, 2014,26(8):1329-1338.
[7]	王宝民, 韩瑜, 宋凯. SiO₂气凝胶增强增韧方法研究进展[J]. 材料导报A:综述篇, 2011,25(12):55-58.
[8]	赵洪凯, 许亚军. 硅气凝胶增强增韧的研究进展[J]. 无机盐工业, 2019,51(1):12-15.
[9]	朱建军, 姜德立, 魏巍, 等. 纤维增强型二氧化硅气凝胶复合材料常压制备及表征[J]. 无机盐工业, 2014,46(3):23-25.
[10]	Li Y, Kang Z, Yan X Q, et al. A three-dimensional reticulate CNT-aerogel for a high mechanical flexibility fiber supercapacitor[J]. Nanoscale, 2018,10(19):9360-9368.
[11]	Shafi S, Navik R, Ding X, et al. Improved heat insulation and mechanical properties of silica aerogel/glass fiber composite by impregnating silica gel[J]. J.Non-Cryst.Solids, 2019,503/504:78-83.
[12]	Kim Y, Kim H S, Jo S M, et al. Thermally insulating,fire-retardant,smokeless and flexible polyvinylidene fluoride nanofibers filled with silica aerogels[J]. Chem.Eng.J., 2018,351:473-481.
[13]	Li Z, Gong L L, Cheng X D, et al. Flexible silica aerogel composites strengthened with aramid fibers and their thermal behavior[J]. Mater.Design, 2016,99:349-355.
[14]	Liao Y D, Wu H J, Ding Y F, et al. Engineering thermal and mechanical properties of flexible fiber-reinforced aerogel composites[J]. J.Sol-Gel Sci.Technol., 2012,63:445-456.

样品	密度/（g·cm^-3）	孔隙率/%	比表面积/（m²·g^-1）	平均孔径/nm
ASFF	0.18	—	—	—
ASF-AC	0.24	81.1	162	30.3
GFF	0.12	—	—	—
GF-AC	0.18	84.8	159	36.4

样品	压缩强度（30%应变）/ kPa	压缩强度（60%应变）/kPa	样品	压缩强度（30%应变）/ kPa	压缩强度（60%应变）/kPa
ASFF	0.14	4.35	GFF	0.01	0.29
ASF-AC	31.39	230.45	GF-AC	5.87	25.13

样品	不燃性			总热值/ （MJ·kg^-1）	燃烧性能等级	产烟毒性危险等级
样品	炉内温升/℃	持续燃烧时间/s	质量损失率/%	总热值/ （MJ·kg^-1）	燃烧性能等级	产烟毒性危险等级
ASF-AC	1.0	0	1.30	0.0	A（A1）	AQ₁级
GF-AC	0.8	0	5.86	0.1	A（A1）	AQ₂级

[1]	白星星, 李韩飞, 汤勇, 张俊, 朱广凯, 李立硕, 童张法. 纳米碳酸钙掺杂纤维素基水凝胶制备及其对铜离子吸附性能研究[J]. 无机盐工业, 2025, 57(2): 83-91.
[2]	张飞刚, 刘中利. CuO/g-C₃N₄复合材料在有机染料降解和超级电容器中的应用研究[J]. 无机盐工业, 2025, 57(1): 129-136.
[3]	庞洪昌, 刘帅, 田朋, 宁桂玲. 改性埃洛石纳米管在聚脲基防火涂料中的应用研究[J]. 无机盐工业, 2024, 56(8): 27-32.
[4]	张国强, 戎西林, 肖振芳, 薛自然, 程昊, 冯军, 刘泉, 陆瑶, 黄文艺. 甘蔗渣碳气凝胶负载纳米氧化锌的制备及其光催化性能研究[J]. 无机盐工业, 2024, 56(8): 131-138.
[5]	李曌, 尹优优, 刘晨辉, 王访, 高冀芸. 二维碳化钛/氧化锌纳米颗粒的制备及其乙醇气敏性能研究[J]. 无机盐工业, 2024, 56(8): 33-39.
[6]	周旋, 李梦锐, 陈一尘, 樊辉强, 王宾, 袁刚. 镍基磷化物复合材料在催化电解水析氢性能提升方面的研究进展[J]. 无机盐工业, 2024, 56(4): 8-15.
[7]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[8]	郜飞, 董良飞, 葛玉龙, 唐园园, 李芬. 污泥生物炭/凹凸棒土的制备及其吸附性能研究[J]. 无机盐工业, 2023, 55(5): 91-99.
[9]	兰蓥华, 陈艳梅, 马瑞霄, 张燕辉. 铈钛氧化物-凹凸棒土的制备及其光催化性能[J]. 无机盐工业, 2023, 55(4): 133-140.
[10]	郭建业, 王冬, 苏力军, 李文静. 气凝胶掺杂对玻璃纤维毡隔热性能的影响[J]. 无机盐工业, 2023, 55(11): 53-57.
[11]	袁子鸥, 王峰, 祁星朝, 张琦, 马剑龙, 唐忠锋. 氯化钠-硫酸钠/硅基相变材料的热物性研究[J]. 无机盐工业, 2023, 55(10): 114-120.
[12]	周敏. PANI/TIO复合材料的制备及其在聚氨酯涂料中的应用[J]. 无机盐工业, 2023, 55(1): 112-117.
[13]	王翛茜,宋慧平,薛芳斌. 无机盐晶须的制备以及应用研究进展[J]. 无机盐工业, 2022, 54(8): 20-32.
[14]	张月,王敏,李锦丽,赵有璟,王怀有. 纳米粒子掺杂太阳盐复合材料热物性研究[J]. 无机盐工业, 2022, 54(5): 54-60.
[15]	郗玉平,罗志欢. 氢化物载体LaMg2Ni对汽车用Mg2Ni 合金储氢性能的影响[J]. 无机盐工业, 2022, 54(5): 61-66.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

硅酸铝纤维和玻璃纤维复合二氧化硅气凝胶材料的制备与性能

Preparation and properties of aluminum silicate fiber and glass fiber composite silica aerogel materials

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 14

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

硅酸铝纤维和玻璃纤维复合二氧化硅气凝胶材料的制备与性能

Preparation and properties of aluminum silicate fiber and glass fiber composite silica aerogel materials

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
