氯化钠-硫酸钠/硅基相变材料的热物性研究

doi:10.19964/j.issn.1006-4990.2022-0730

摘要/Abstract

摘要：

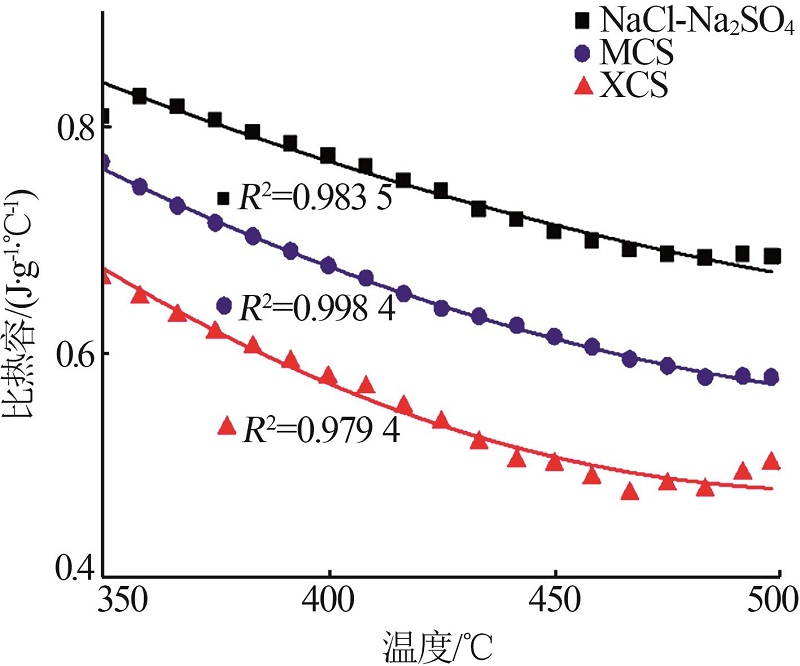

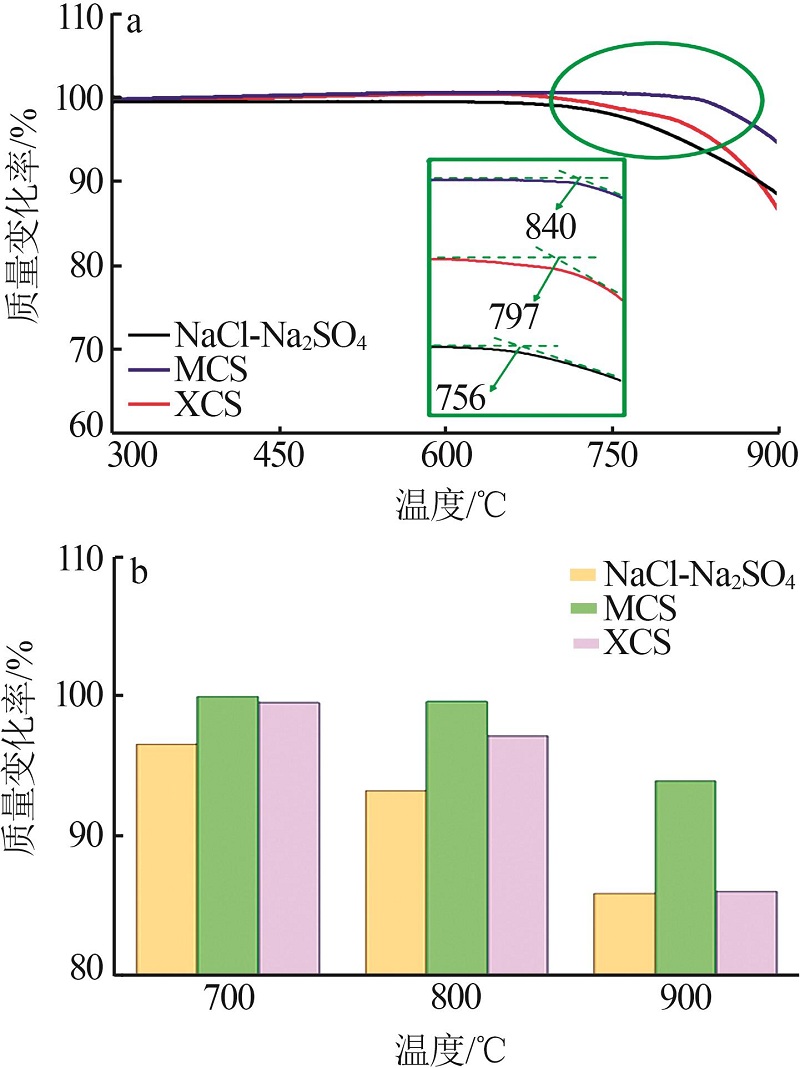

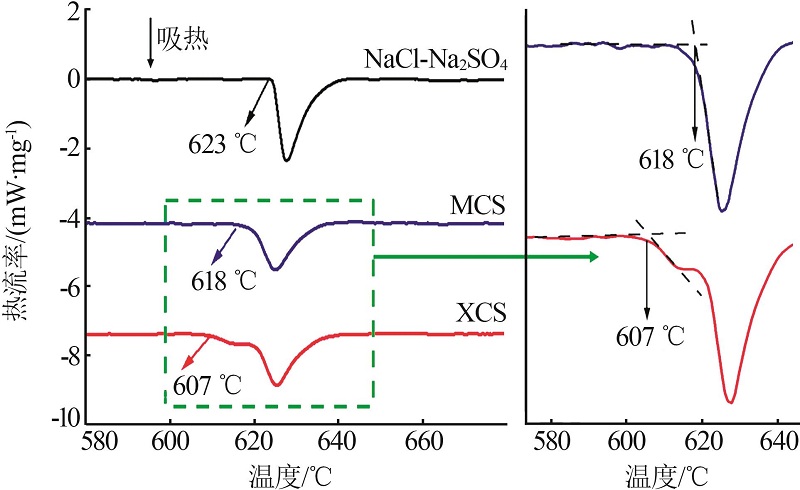

采用高温熔融法制备NaCl-Na₂SO₄共晶熔盐，使用介孔MCM-41和微孔13X硅基材料为载体制备相变复合材料，研究相变复合材料的物相、结构、微观形貌及热物性的变化。结果表明，负载熔盐后硅基材料的孔结构保持完好，晶体结构维持不变，硅基材料作为骨架在高温下起到定型和提高稳定性的作用。NaCl-Na₂SO₄熔盐熔点为623 ℃，介孔MCM-41负载熔盐后其熔点为618 ℃，微孔13X负载熔盐后其熔点为607 ℃，负载熔盐后复合材料熔点略有降低。NaCl-Na₂SO₄熔盐在700 ℃的高温下质量损失率＞3%，与其相比，负载MCM-41硅基材料后其分解温度提高，比热容为0.652 J/（g·℃），MCM-41硅基材料与共晶盐有良好的相容性。该研究能有效地改善熔盐在服役过程中的易泄漏和强腐蚀问题，具有重要的研究意义和应用价值。

关键词: NaCl-Na₂SO₄熔盐, 腐蚀, 硅基相变材料, 复合材料, 热物性

Abstract:

NaCl-Na₂SO₄ eutectic molten salts were prepared by the high temperature melting process.Composites phase change materials with silicon porous matrix were prepared by employing the mesoporous MCM-41 and microporous 13X as carriers for the problems of leakages and strong corrosion of molten salts.The changes in the structure，microtopography and thermophysical property of the composite phase change materials were investigated by the various methods.The results showed that the pore structure and crystalline structure of the silicon-based materials remained intact after the loading of molten salt.The silicon-based material as the skeleton played a role in setting and improving the stability at high temperature.The melting point of NaCl-Na₂SO₄ molten salts was 623 ℃，the melting point of composites using the mesoporous MCM-41 was 618 ℃，and the melting point of composites using the microporous 13X was 607 ℃.The melting point of the composites was slightly reduced after loading with the molten salts.The weight loss of NaCl-Na₂SO₄ molten salts was more than 3% at 700 ℃.The decomposition temperature of composites using MCM-41 was increased and the specific calorific value was 0.652 J/（g·℃）.MCM-41 silicon-based material had good compatibility with eutectic salt.It could effectively improve the leakage and strong corrosion of molten salt in the service process and had important research implications and applications value.

Key words: NaCl-Na₂SO₄ molten salt, corrosion, silicon-based phase change materials, composite, thermophysical property

中图分类号:

TQ131.12

袁子鸥, 王峰, 祁星朝, 张琦, 马剑龙, 唐忠锋. 氯化钠-硫酸钠/硅基相变材料的热物性研究[J]. 无机盐工业, 2023, 55(10): 114-120.

YUAN Ziou, WANG Feng, QI Xingzhao, ZHANG Qi, MA Jianlong, TANG Zhongfeng. Thermal properties of sodium chloride-sodium sulfate/silicon-based phase change composites[J]. Inorganic Chemicals Industry, 2023, 55(10): 114-120.

图/表 8

表1

图1

图2

图3

图4

表2

图5

图6

参考文献 35

1	周海云，鲍业闯，包健，等.工业废盐处理处置现状研究进展［J］.环境科技，2020，33（2）：70-75.
	ZHOU Haiyun， BAO Yechuang， BAO Jian，et al.Research progress on status quo of industrial waste salt treatment and disposal［J］.Environmental Science and Technology，2020，33（2）：70-75.
2	王昱，王浩，周海云.化工废盐处理处置技术与政策的发展研究［J］.污染防治技术，2017，30（4）：11-15.
	WANG Yu， WANG Hao， ZHOU Haiyun.Study on the technology and policy of chemical waste salt treatment and disposal［J］.Pollution Control Technology，2017，30（4）：11-15.
3	陈晓龙，梁川，宋大勇.燃煤发电企业固体废弃物的资源化利用研究综述［J］.东北电力技术，2020，41（7）：27-30，59.
	CHEN Xiaolong， LIANG Chuan， SONG Dayong.Research on resource utilization of solid waste in coal-fired power plants［J］.Northeast Electric Power Technology，2020，41（7）：27-30，59.
4	丁志广，郭键柄，卢超.化工废盐无害化处理的实验研究［J］.无机盐工业，2020，52（2）：58-61.
	DING Zhiguang， GUO Jianbing， LU Chao.Experimental study on harmless disposal of chemical waste salts［J］.Inorganic Chemicals Industry，2020，52（2）：58-61.
5	刘佳音，盛宇星，宁友吉，等.纳滤膜在废水脱盐应用中的分盐行为研究［J］.能源化工，2018，39（4）：13-18.
	LIU Jiayin， SHENG Yuxing， NING Youji，et al.Study on the salt separation behavior of nanofiltration membrane in the application of wastewater desalting［J］.Energy Chemical Industry，2018，39（4）：13-18.
6	周艳丽.硫酸钠和氯化钠高盐废水分盐工艺研究［J］.煤炭与化工，2020，43（6）：134-136，140.
	ZHOU Yanli.Study on salt separation technology of sodium sulfate and sodium chloride high salt wastewater［J］.Coal and Chemical Industry，2020，43（6）：134-136，140.
7	ROPER R， HARKEMA M， SABHARWALL P，et al.Molten salt for advanced energy applications：A review［J］.Annals of Nuclear Energy，2022，169：108924.
8	GUO Lili， LIU Qi， YIN Huiqin，et al.Excellent corrosion resistance of 316 stainless steel in purified NaCl-MgCl₂ eutectic salt at high temperature［J］.Corrosion Science，2020，166：108473.
9	LI Xuejiao， XU Tingrui， LIU Mengmeng，et al.Thermodynamic and kinetic corrosion behavior of alloys in molten MgCl₂-NaCl eutectic：FPMD simulations and electrochemical technologies［J］.Solar Energy Materials and Solar Cells，2022，238：111624.
10	LAI Xing， YIN Huiqin， LI Ping，et al.Design optimization and thermal storage characteristics of NaNO₃-NaCl-NaF molten salts with high latent heat and low cost for the thermal energy stor-age［J］.Journal of Energy Storage，2022，52：104805.
11	HU Zhe， LIU Linlin， LU Pengfei，et al.Corrosion behavior and mechanism of 316 stainless steel in NaCl-KCl-ZnCl₂ molten salts at high temperature［J］.Materials Today Communications，2022，31：103297.
12	LIU Mengmeng， LI Xuejiao， WANG Yang，et al.Elaborating the high thermal storage and conductivity of molten NaCl-KCl-NaF eutectic from microstructures by FPMD simulations［J］.Journal of Molecular Liquids，2022，346：117054.
13	YIN Huiqin， WANG Zirui， LAI Xing，et al.Optimum design and key thermal property of NaCl-KCl-CaCl₂ eutectic salt for ultra-high-temperature thermal energy storage［J］.Solar Energy Materials and Solar Cells，2022，236：111541.
14	XU Tingrui， LI Xuejiao， LI Na，et al.In-depth explorations on the microstructural，thermodynamic and kinetic characteristics of MgCl₂-KCl eutectic salt［J］.Journal of Molecular Liquids，2022，347：118275.
15	LIU Qi， XU Hongxia， YIN Huiqin，et al.Corrosion behaviour of 316 stainless steel in NaCl-KCl-MgCl₂ salt vapour at 700 ℃［J］.Corrosion Science，2022，194：109921.
16	JIANG Yifeng， SUN Yanping， LIU Ming，et al.Eutectic Na₂CO₃-NaCl salt：A new phase change material for high temperature thermal storage［J］.Solar Energy Materials and Solar Cells，2016，152：155-160.
17	戴远哲，唐波，张振宇，等.多孔载体基水合盐相变材料热物性研究进展［J］.精细化工，2020，37（9）：1755-1761，1824.
	DAI Yuanzhe， TANG Bo， ZHANG Zhenyu，et al.Research progress of thermophysical properties of porous carrier-based hydrated salts phase change materials［J］.Fine Chemicals，2020，37（9）：1755-1761，1824.
18	WU Yuping， WANG Tao.Enthalpy of solid-liquid phase change confined in porous materials［J］.Industrial & Engineering Chemistry Research，2016，55（44）：11536-11541.
19	ZHANG Shuai， FENG Daili， SHI Lei，et al.A review of phase change heat transfer in shape-stabilized phase change materials （ss-PCMs） based on porous supports for thermal energy storage［J］.Renewable and Sustainable Energy Reviews，2021，135：110127.
20	MILIOZZI A， CHIERUZZI M， TORRE L.Experimental investigation of a cementitious heat storage medium incorporating a solar salt/diatomite composite phase change material［J］.Applied Energy，2019，250：1023-1035.
21	MITRAN R A， LINCU D， BUHǍLŢEANU L，et al.Shape-stabilized phase change materials using molten NaNO₃-KNO₃ eutectic and mesoporous silica matrices［J］.Solar Energy Materials and Solar Cells，2020，215：110644.
22	吴建锋，李剑，徐晓虹，等.NaCl/SiC泡沫陶瓷高温复合相变蓄热材料［J］.武汉理工大学学报，2009，31（17）：70-73.
	WU Jianfeng， LI Jian， XU Xiaohong，et al.Preparation of molten salts/ceramic-foam composites by melt infiltration method as energy storagy materials at high temperature［J］.Journal of Wuhan University of Technology，2009，31（17）：70-73.
23	QIAN Tingting， LI Jinhong， MIN Xin，et al.Diatomite：A promising natural candidate as carrier material for low，middle and high temperature phase change material［J］.Energy Conversion and Management，2015，98：34-45.
24	冉晓峰，王浩然，卢林远，等.共晶盐/陶瓷复合相变材料的制备和性能研究［J］.功能材料，2021，52（6）：6019-6025，
	6032.
	RAN Xiaofeng， WANG Haoran， LU Linyuan，et al.Preparation and properties of eutectic salt-ceramic composite phase change material［J］.Journal of Functional Materials，2021，52（6）：6019-6025，6032.
25	SCHACHT S， JANICKE M， SCHÜTH F.Modeling X-ray patterns and TEM images of MCM-41［J］.Microporous and Mesoporous Materials，1998，22（1/2/3）：485-493.
26	LI Yang， WEI Wenjing， CHEN Jiaqi，et al.Atomic layer deposition precisely modified zeolite 13X：Physicochemical synergistic adsorption of space molecular contaminants［J］.Applied Surface Science，2022，590：153084.
27	JIANG Yifeng， SUN Yanping， JACOB R D，et al.Novel Na₂SO₄-NaCl-ceramic composites as high temperature phase change materials for solar thermal power plants（Part I）［J］.Solar Energy Materials and Solar Cells，2018，178：74-83.
28	次恩达，王会，李晓卿，等.六水硝酸镁-硝酸锂共晶盐/膨胀石墨复合相变材料的制备及性能强化［J］.储能科学与技术，2022，11（1）：30-37.
	Enda CI， WANG Hui， LI Xiaoqing，et al.Preparation and property enhancement of magnesium nitrate hexahydrate-lithium nitrate eutectic/expanded graphite composite phase change materials［J］.Energy Storage Science and Technology，2022，11（1）：30-37.
29	周妍.六水氯化镁的新型混合盐配制及其膨胀石墨基复合相变材料研究［D］.广州：华南理工大学，2018.
	ZHOU Yan.A novel salt-mixture containing magnesium chloride hexahydrate and its expanded graphite based composite phase change materials［D］.Guangzhou：South China University of Tech-nology，2018.
30	朱教群，陈维，周卫兵，等.三元硫酸熔盐的制备及其热稳定性能［J］.储能科学与技术，2016，5（4）：498-502.
	ZHU Jiaoqun， CHEN Wei， ZHOU Weibing，et al.Preparation and thermal stability of a ternary sulfate molten salt［J］.Energy Storage Science and Technology，2016，5（4）：498-502.
31	MITRAN R A， BERGER D， MUNTEANU C，et al.Evaluation of different mesoporous silica supports for energy storage in shape-stabilized phase change materials with dual thermal responses［J］.The Journal of Physical Chemistry C，2015，119（27）：15177-15184.
32	WANG Shuping， QIN Peng， FANG Xiaoming，et al.A novel sebacic acid/expanded graphite composite phase change material for solar thermal medium-temperature applications［J］.Solar Energy，2014，99：283-290.
33	李进，王峰，张世广，等.四元硝酸盐/MCM41多孔复合蓄热材料的制备及稳定性研究［J］.华电技术，2020，42（4）：17-22.
	LI Jin， WANG Feng， ZHANG Shiguang，et al.Study on preparation for quaternary nitrates/MCM41 porous composite heat-storage material and its stability［J］.Huadian Technology，2020，42（4）：17-22.
34	桑丽霞，李锋.碳酸盐复合蓄热材料的制备及热物性研究［J］.化工学报，2018，69（S1）：129-135.
	SANG Lixia， LI Feng.Study on preparation and thermal properties of carbonates composite heat storage materials［J］.CIESC Journal，2018，69（S1）：129-135.
35	GE Zhiwei， YE Feng， CAO Hui，et al.Carbonate-salt-based composite materials for medium-and high-temperature thermal energy storage［J］.Particuology，2014，15：77-81.
