甘蔗渣碳气凝胶负载纳米氧化锌的制备及其光催化性能研究

doi:10.19964/j.issn.1006-4990.2024-0032

摘要/Abstract

摘要：

通过浸渍-煅烧法成功制备出一系列甘蔗渣纤维素基碳气凝胶（BCCA）负载纳米氧化锌复合材料（BCCA/ZnO），并用于降解甲基橙染料（MO）。采用场发射扫描电镜（FE-SEM）、傅里叶变换红外光谱（FT-IR）、X射线衍射（XRD）、X射线光电子能谱（XPS）、紫外-可见光漫反射（UV-Vis DRS）、N₂吸附-脱附等测试方法对制备的BCCA/ZnO进行表征测试。研究结果表明，BCCA具有三维多孔网络状结构，经醋酸锌溶液浸泡、高温碳化后，在其表面原位生成球状纳米ZnO颗粒。在模拟紫外光条件下，BCCA/ZnO具有良好的催化活性，当pH=11时BCCA/ZnO-3可以在80 min内对MO的降解率为99%。重复使用4次后，BCCA/ZnO-3在80 min内对MO的降解率为99%，仍然具有优异的催化效果，表明BCCA/ZnO-3具有较好的稳定性和重复使用性。同时，探究了光催化降解机理，发现·OH起主要作用，h⁺起次要作用，而·O₂^-不起作用。

关键词: 光催化, ZnO, 碳气凝胶, 甘蔗渣纤维素

Abstract:

A series of bagasse cellulose⁃based carbon aerogel⁃loaded zinc oxide nanocomposite（BCCA/ZnO） catalysts were successfully prepared by immersion⁃calcination method for the degradation of Methyl Orange（MO） dye.The prepared BCCA/ZnO was characterised by field emission scanning electron microscopy（FE-SEM），Fourier transform infrared spectroscopy（FT-IR），X-ray diffraction（XRD），X-ray photoelectron spectroscopy（XPS），UV-Vis diffuse reflection（UV-visible DRS） and specific surface area，etc.The study revealed that BCCA possessed a three⁃dimensional porous network structure.After being soaked in a zinc acetate solution and undergoing high⁃temperature carbonisation，spherical ZnO nanoparticles were generated in situ on the surface of BCCA.Excellent catalytic activity of BCCA/ZnO was demonstrated by simulating the UV environment，in which BCCA/ZnO-3 could degrade the MO solution in 80 min for 99% under the optimal conditions of pH=11.After 4 repeated use，the degradation efficiency of BCCA/ZnO-3 for MO was 99% in 80 min，which still showed excellent catalytic effect，indicating that it had good stability and reusability.While，the photocatalytic degradation mechanism was investigated.It was found that ·OH played a major role，h⁺ played a minor role，and ·O₂^- did not play a role.

Key words: photocatalysis, ZnO, carbon aerogel, bagasse cellulose

中图分类号:

TQ426.7

张国强, 戎西林, 肖振芳, 薛自然, 程昊, 冯军, 刘泉, 陆瑶, 黄文艺. 甘蔗渣碳气凝胶负载纳米氧化锌的制备及其光催化性能研究[J]. 无机盐工业, 2024, 56(8): 131-138.

ZHANG Guoqiang, RONG Xilin, XIAO Zhenfang, XUE Ziran, CHENG Hao, FENG Jun, LIU Quan, LU Yao, HUANG Wenyi. Study on preparation and photocatalytic properties of bagasse carbon aerogels loaded with zinc oxide nanoparticles[J]. Inorganic Chemicals Industry, 2024, 56(8): 131-138.

图/表 11

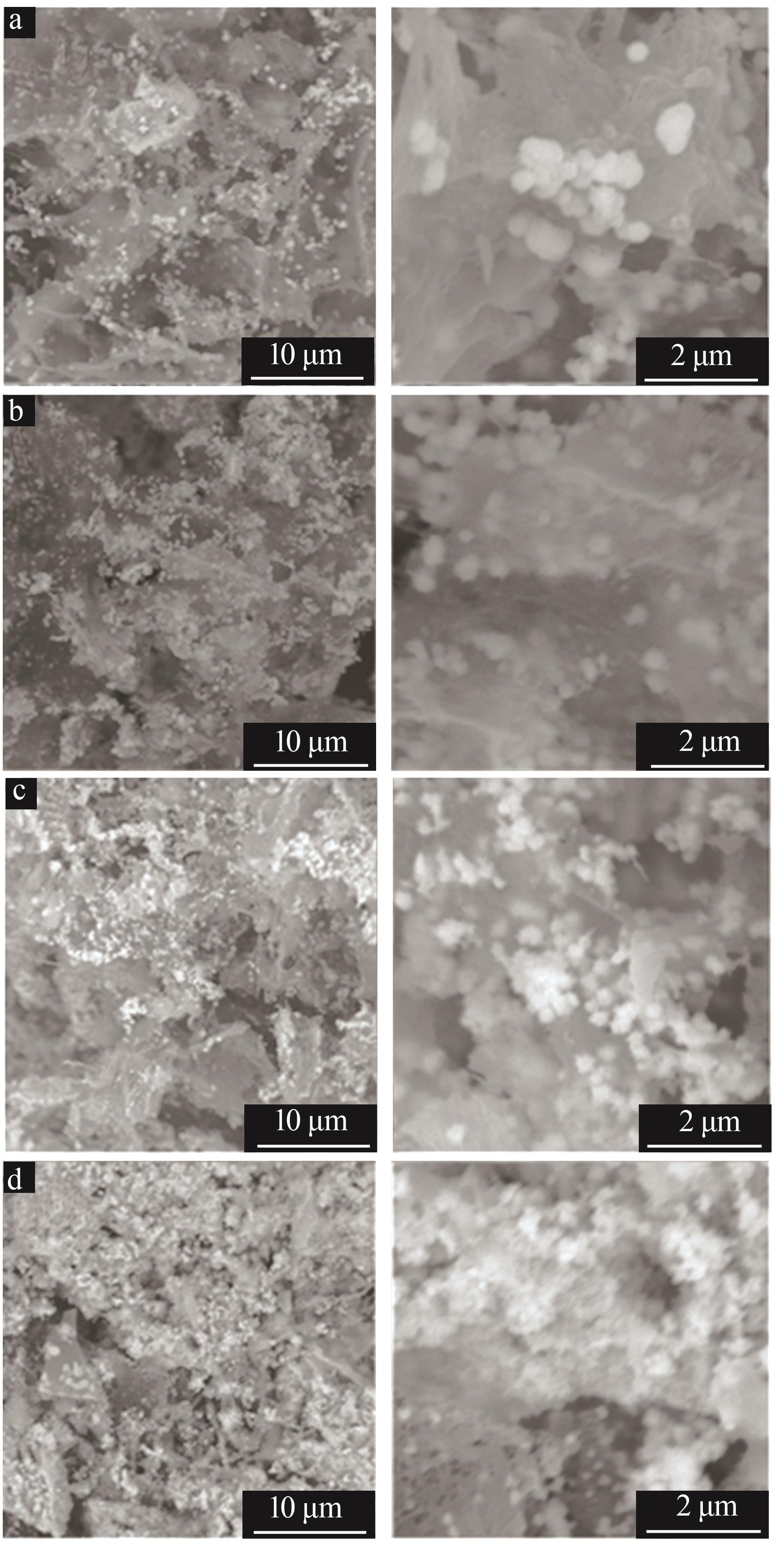

图1

图2

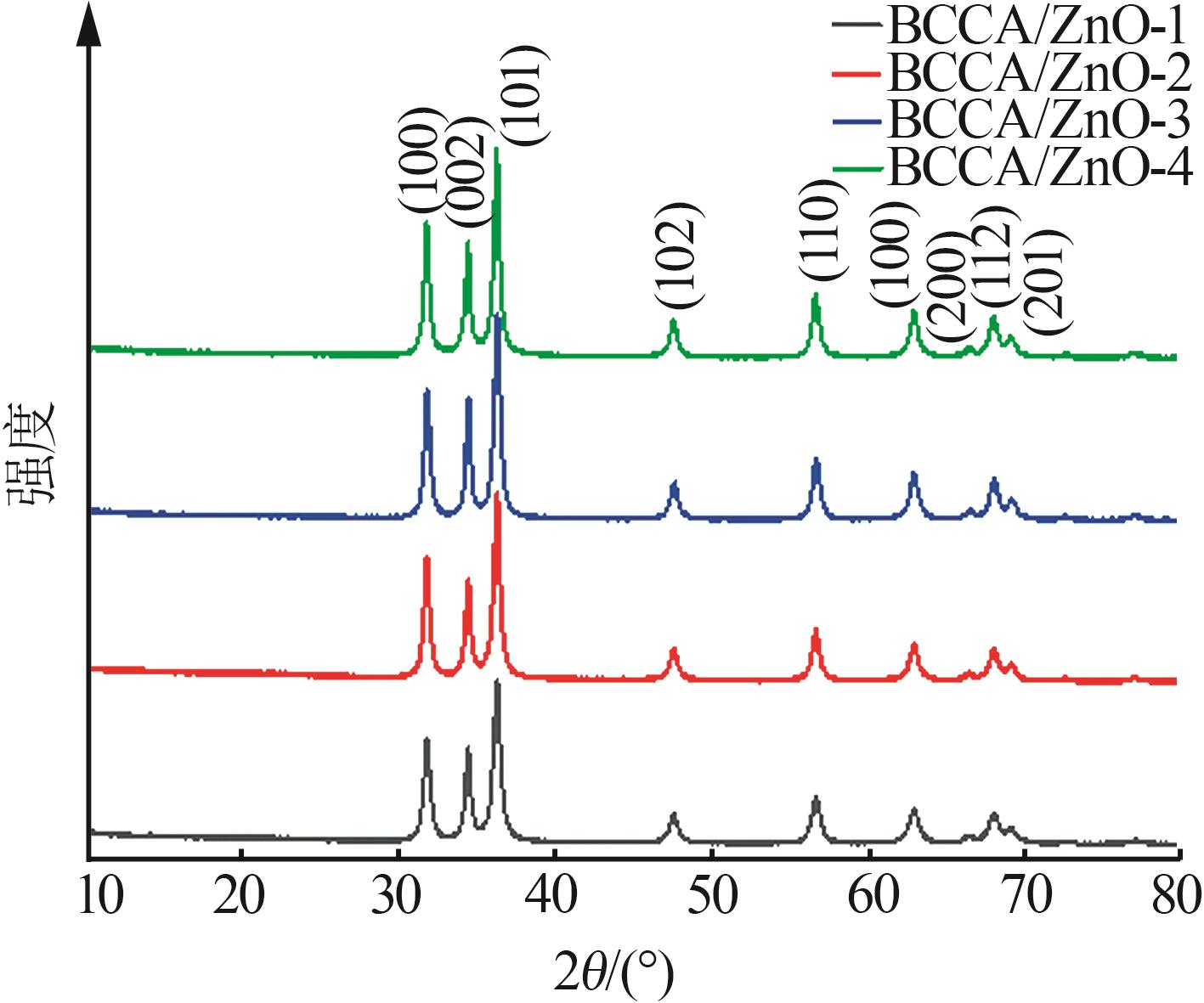

图3

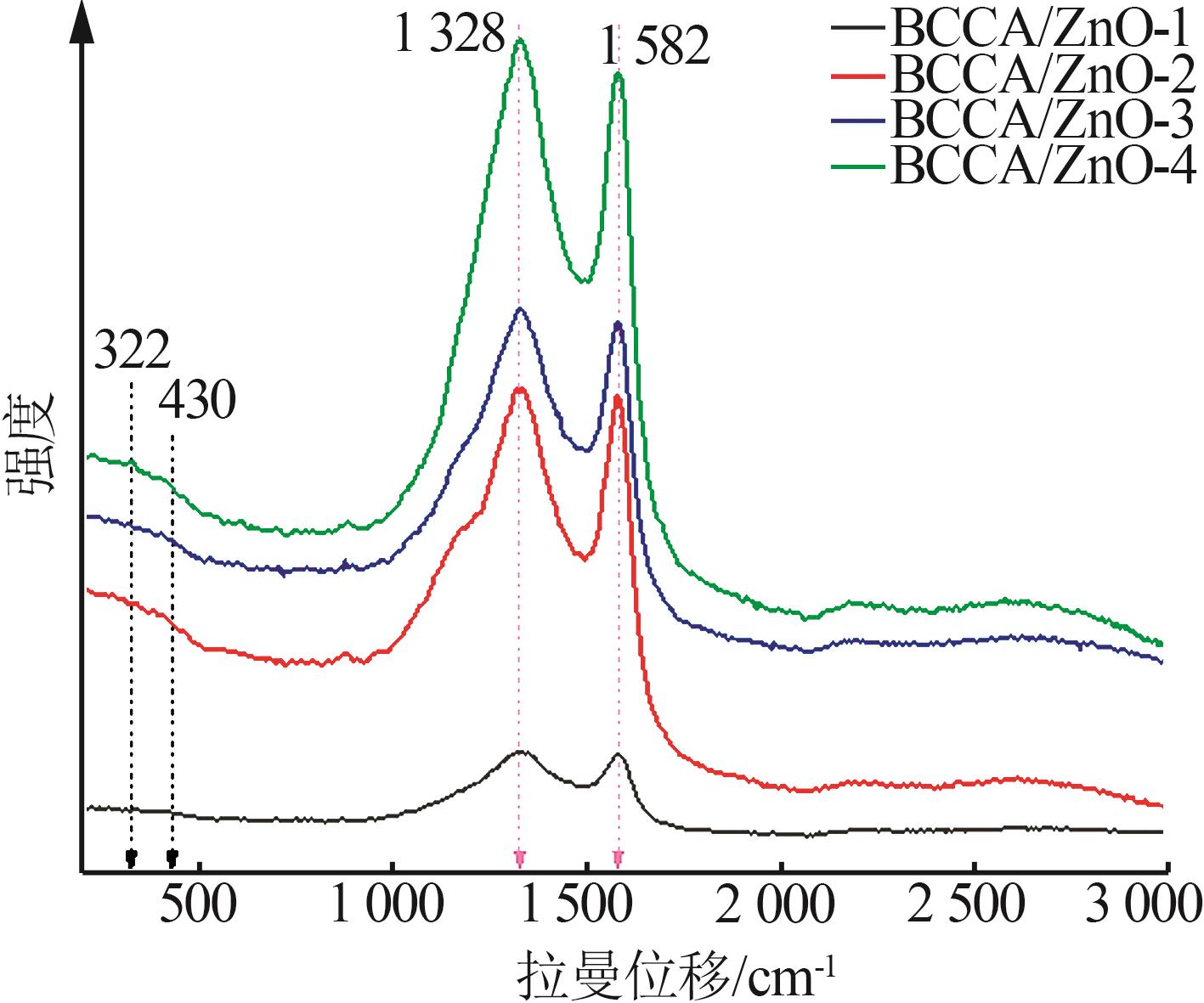

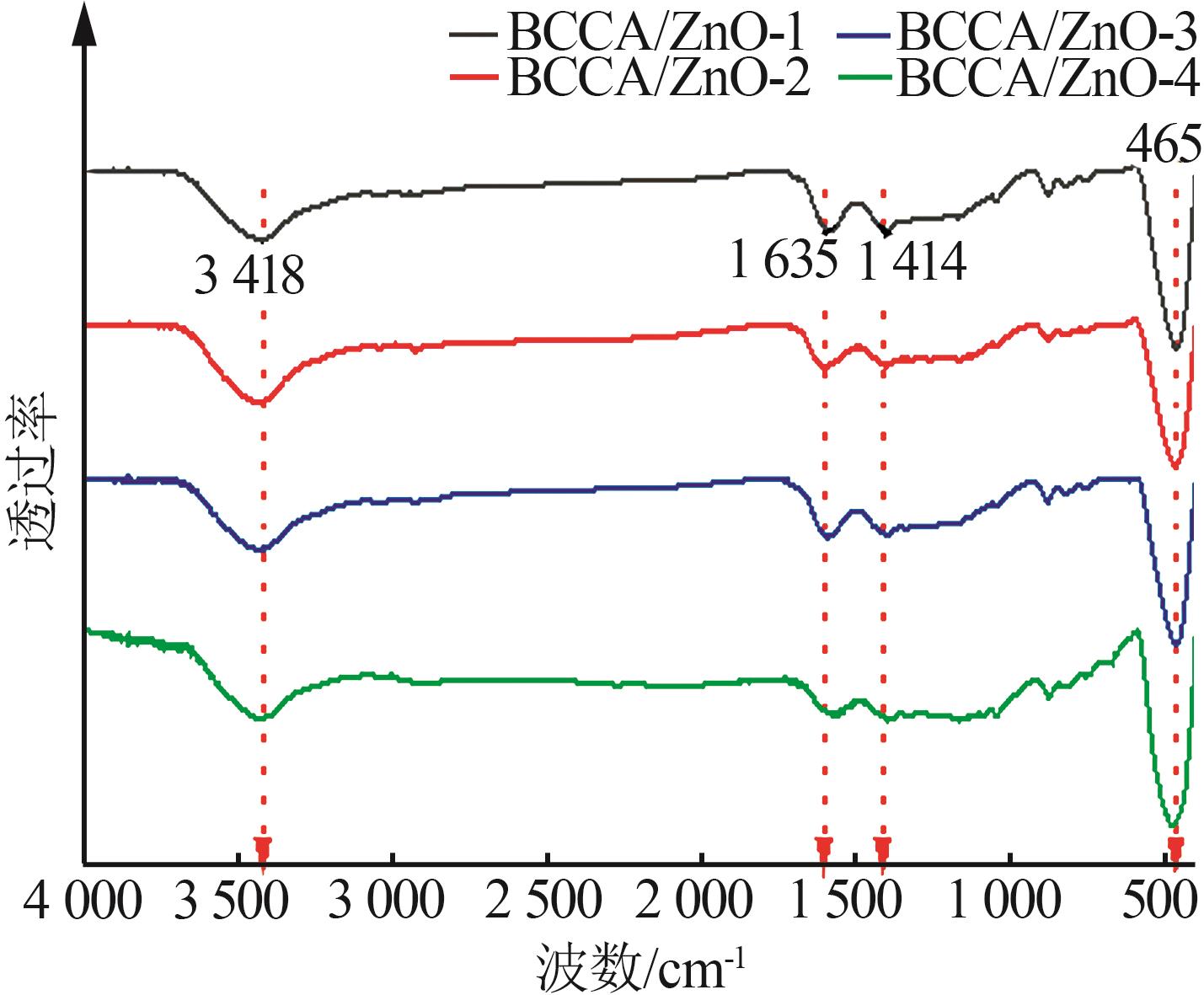

图4

图5

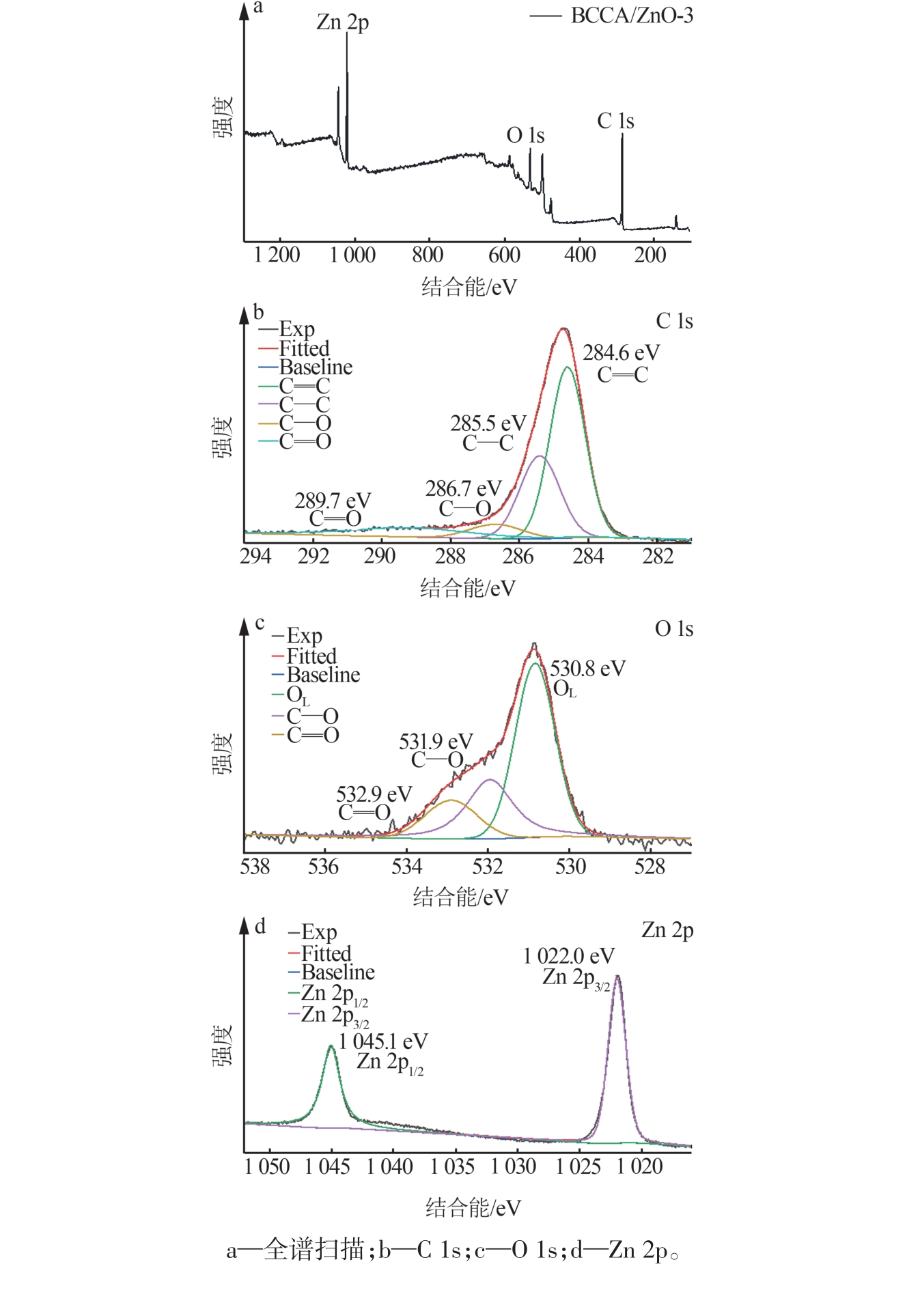

图6

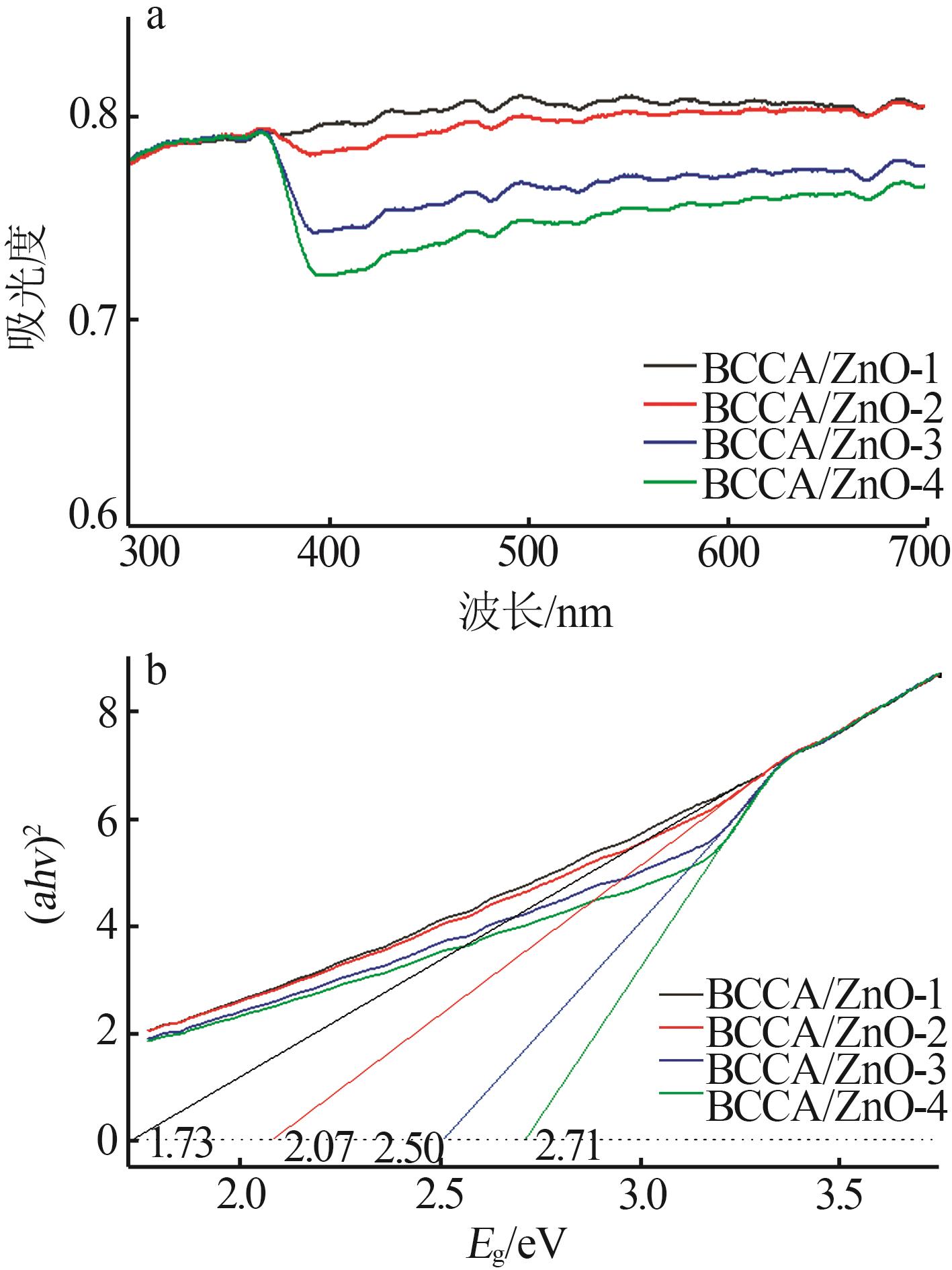

图7

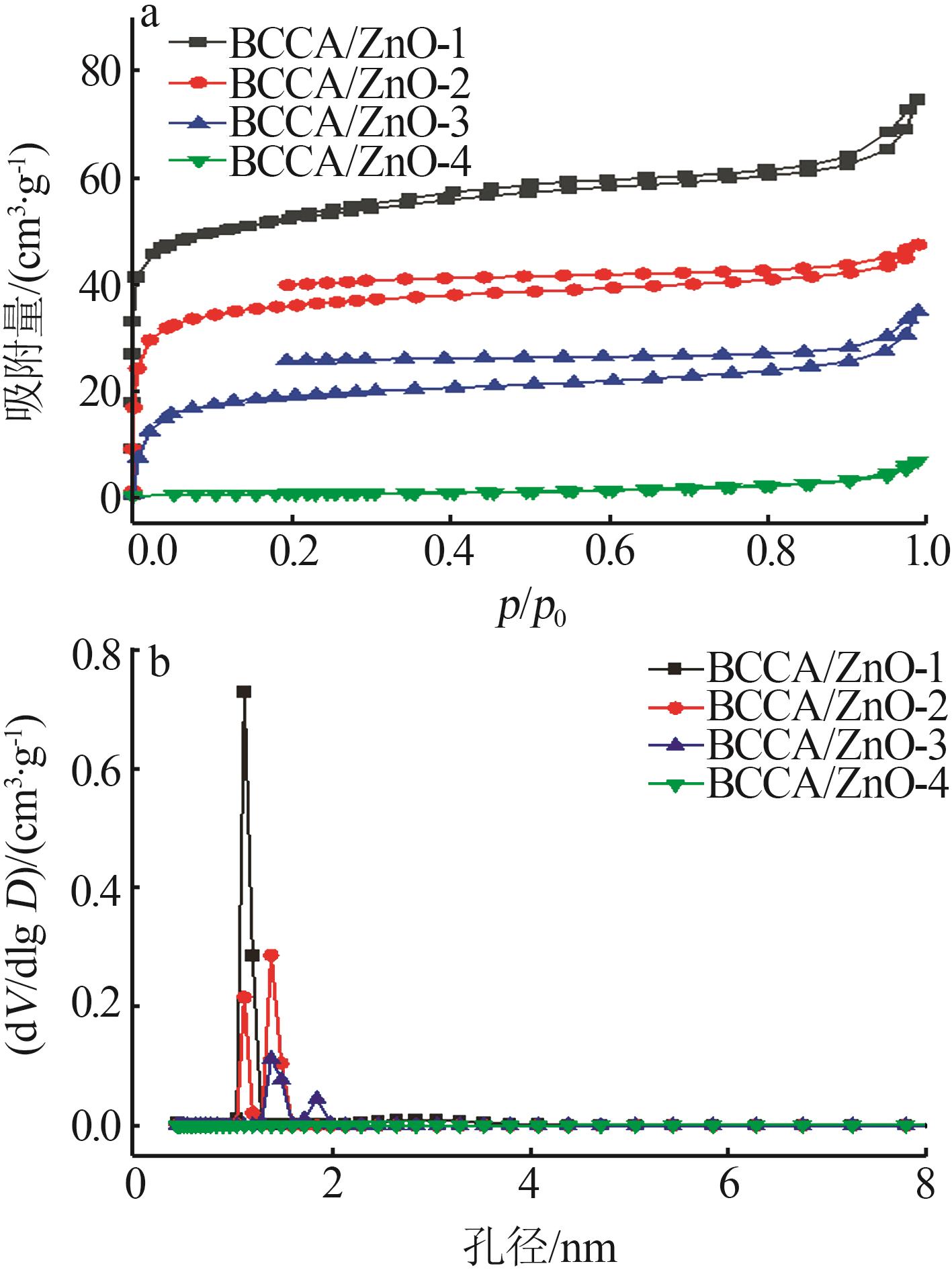

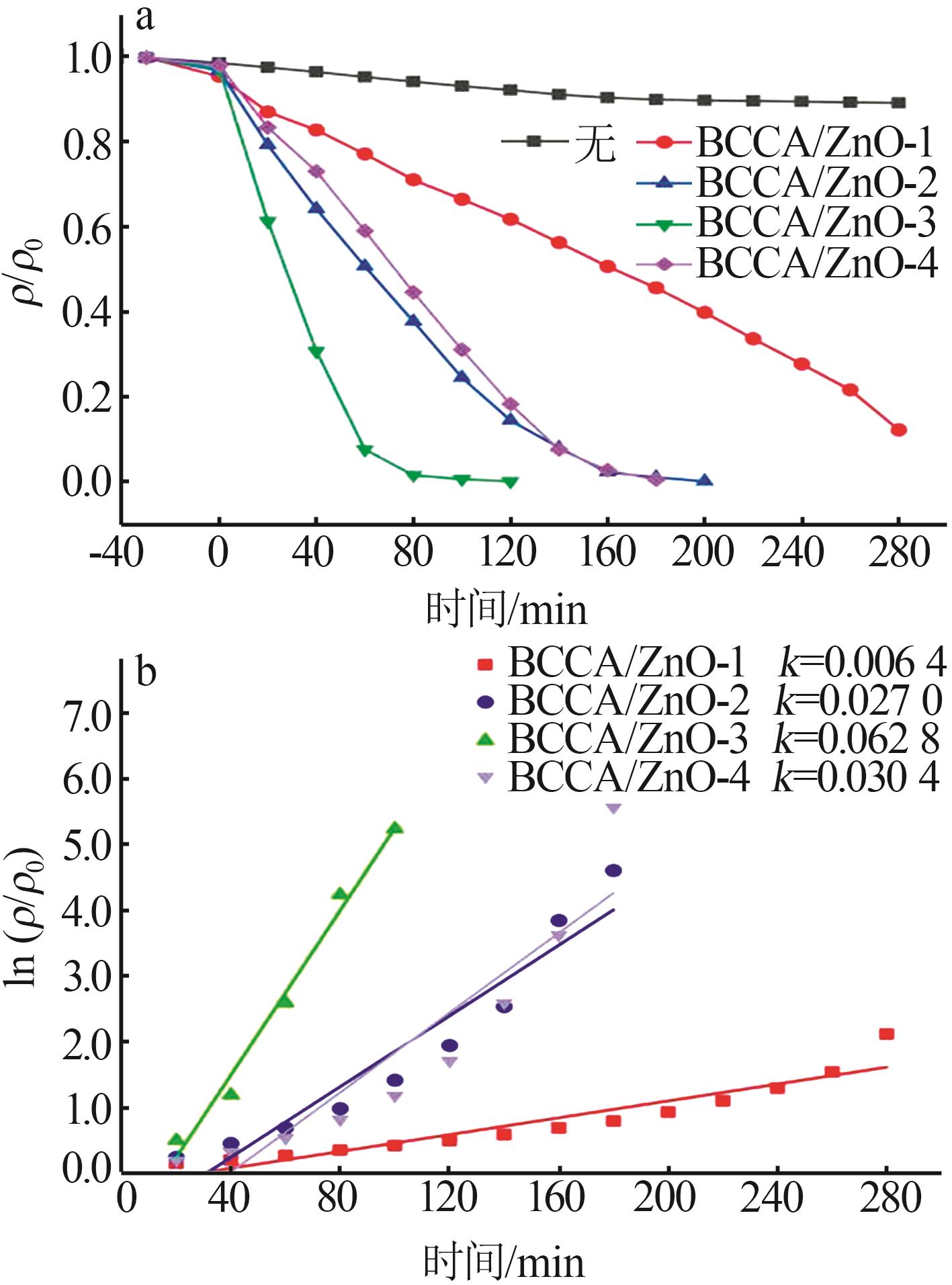

图8

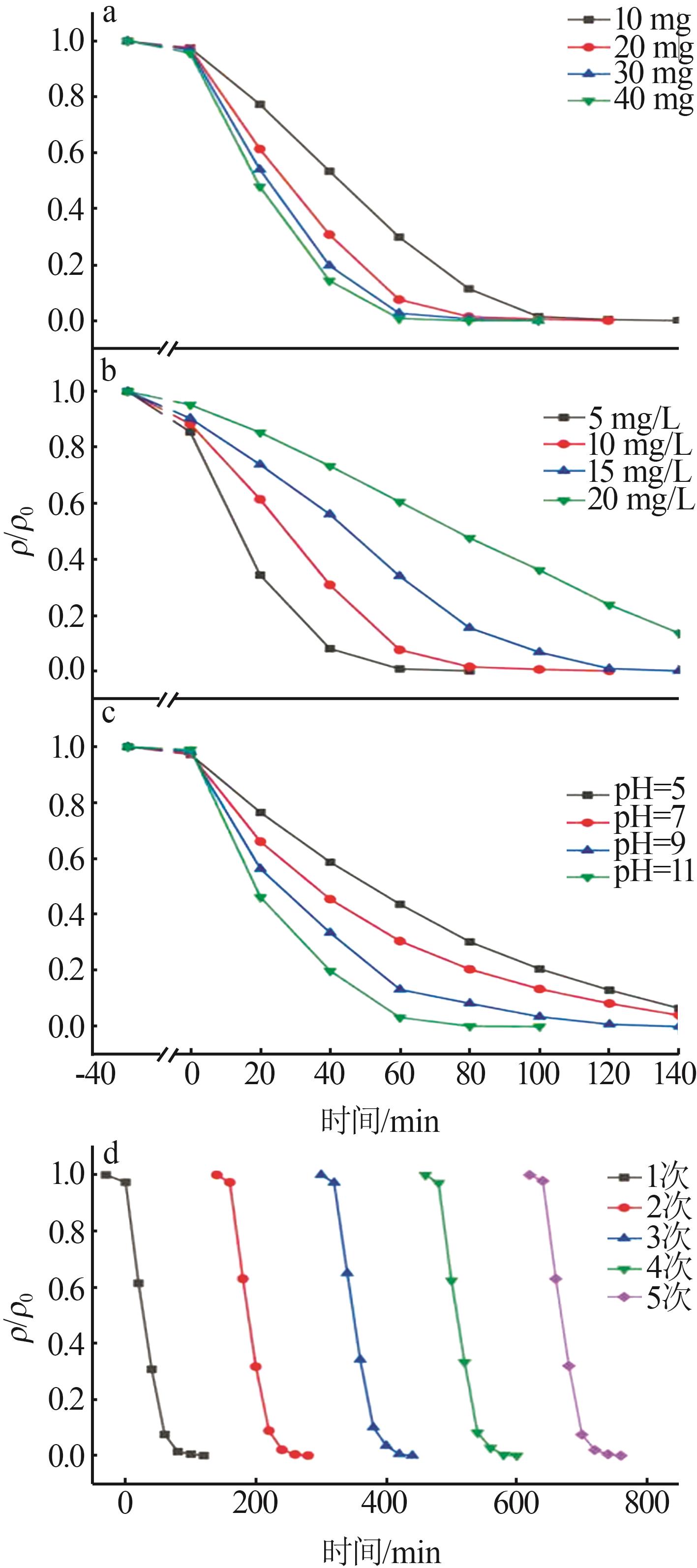

图9

表1

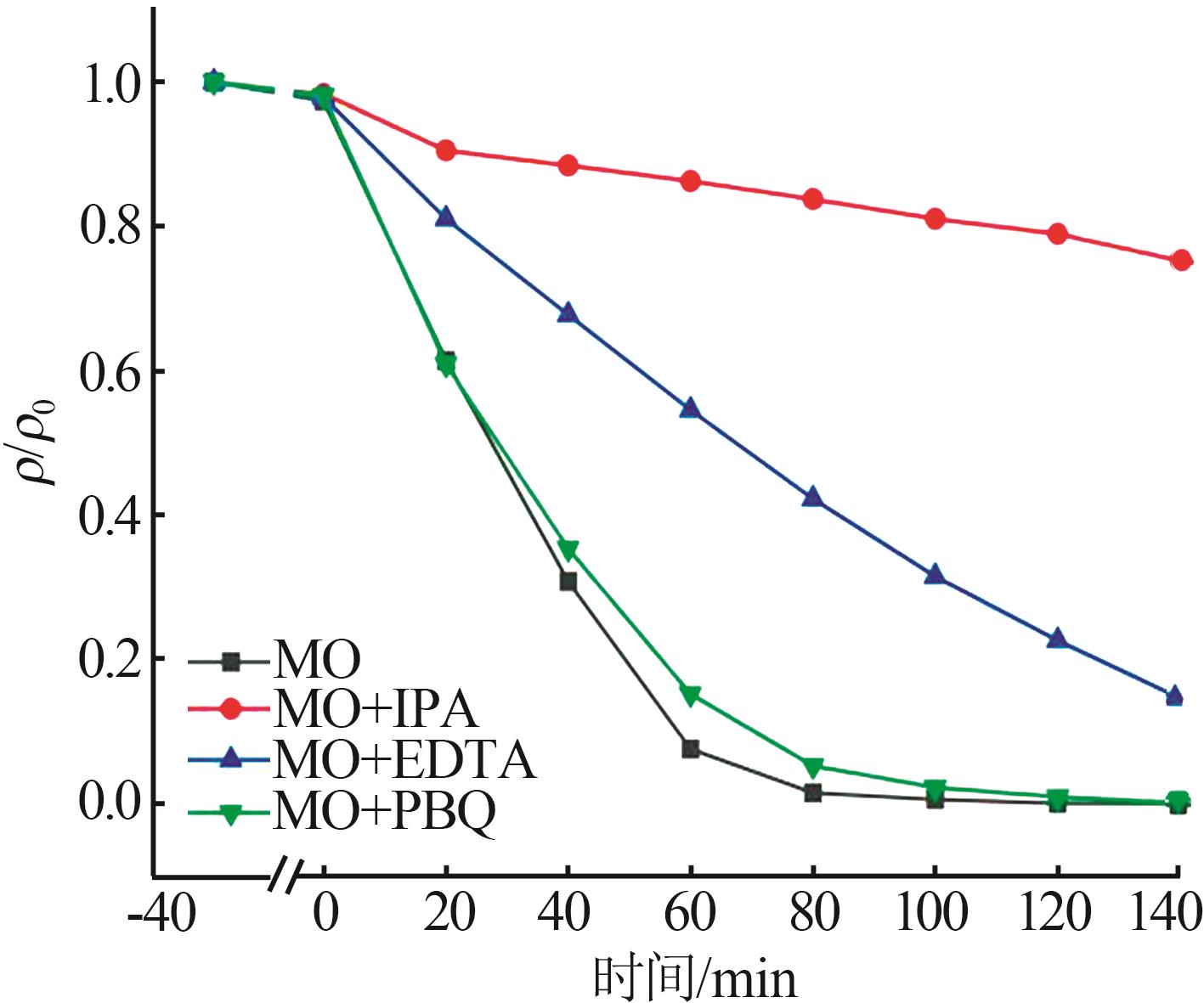

图10

参考文献 24

1	崔香梅，潘彤彤，罗清龙，等.氨基醇改性GO/CNTs复合气凝胶的制备及对盐湖卤水硼的吸附［J］.无机盐工业，2023，55（12）：59-65，101.
	CUI Xiangmei， PAN Tongtong， LUO Qinglong，et al.Preparation of amino alcohol modified GO/CNTs composite aerogel and boron adsorption from salt lake brines［J］.Inorganic Chemicals Industry，2023，55（12）：59-65，101.
2	佘翔，刘冬梅，李雪.电动汽车用La-Fe-B储氢合金的制备与电化学性能研究［J］.无机盐工业，2021，53（10）：64-69.
	SHE Xiang， LIU Dongmei， LI Xue.Study on preparation and electrochemical properties of La-Fe-B hydrogen storage alloys for high capacity electric vehicles［J］.Inorganic Chemicals Industry，2021，53（10）：64-69.
3	WEI Wei， HU Huihui， HUANG Zhiye，et al.BiPO₄ nanorods anchored in biomass⁃based carbonaceous aerogel skeleton：A 2D-3D heterojunction composite as an energy⁃efficient photocatalyst［J］.The Journal of Supercritical Fluids，2019，147：33-41.
4	刘啸，谢镭，邓霁峰，等.海绵负载Co-B催化剂催化硼氢化钠水解制氢性能研究［J］.无机盐工业，2023，55（12）：146-151.
	LIU Xiao， XIE Lei， DENG Jifeng，et al.Study on performance of sponge supported Co-B catalyst for hydrogen generation from catalytic hydrolysis of sodium borohydride［J］.Inorganic Chemicals Industry，2023，55（12）：146-151.
5	张森，王军，陈天虎，等.农药行业NaCl-KCl型废盐热处理研究［J］.无机盐工业，2023，55（2）：106-112.
	ZHANG Sen， WANG Jun， CHEN Tianhu，et al.Research on heat treatment of NaCl-KCl waste salt in pesticide industry［J］.Inorganic Chemicals Industry，2023，55（2）：106-112.
6	杜淼，马志远，姬长建，等.氮掺杂碳纳米材料在氧还原反应催化剂中的研究进展［J］.无机盐工业，2021，53（6）：72-78.
	DU Miao， MA Zhiyuan， JI Changjian，et al.Research progress of nitrogen⁃doped carbon nanomaterials for ORR catalyst［J］.Inorganic Chemicals Industry，2021，53（6）：72-78.
7	周旋，李梦锐，陈一尘，等.镍基磷化物复合材料在催化电解水析氢性能提升方面的研究进展［J］.无机盐工业，2024，56（4）：8-15，33.
	ZHOU Xuan， LI Mengrui， CHEN Yichen，et al.Research progress of nickel⁃based phosphide composites in improving of catalytic water electrolysis for hydrogen evolution performance［J］.Inorganic Chemicals Industry，2024，56（4）：8-15，33.
8	THAI Q B， NGUYEN S T， HO D K，et al.Cellulose⁃based aerogels from sugarcane bagasse for oil spill⁃cleaning and heat insulation applications［J］.Carbohydrate Polymers，2020，228：115365.
9	WANG Jintao， GENG Guihong， WANG Aiqin，et al.Double biomimetic fabrication of robustly superhydrophobic cotton fiber and its application in oil spill cleanup［J］.Industrial Crops and Products，2015，77：36-43.
10	SHANMUGAM P， MURTHY A P， THEERTHAGIRI J，et al.Robust bifunctional catalytic activities of N-doped carbon aerogel⁃nickel composites for electrocatalytic hydrogen evolution and hydrogenation of nitrocompounds［J］.International Journal of Hydrogen Energy，2019，44（26）：13334-13344.
11	LI Zehui， YANG Lan， CAO Hongbin，et al.Carbon materials derived from chitosan/cellulose cryogel⁃supported zeolite imidazole frameworks for potential supercapacitor application［J］.Carbohydrate Polymers，2017，175：223-230.
12	RAMIREZ N， ZÁMBÓ D， SARDELLA F，et al.Pd-doped cellulose carbon aerogels for energy storage applications［J］.Advanced Materials Interfaces，2021，8（12）：2100310.
13	戎西林，崔葆，黄秋梅，等.甘蔗渣纤维素基碳气凝胶的制备及吸附性能研究［J］.无机盐工业，2022，54（9）：126-135.
	RONG Xilin， CUI Bao， HUANG Qiumei，et al.Study on preparation of bagasse cellulose based carbon aerogels and their adsorption properties［J］.Inorganic Chemicals Industry，2022，54（9）：126-135.
14	HU Dongwen， SONG Chuangfu， JIN Xin，et al.Polymer solution⁃assisted assembly of hierarchically nanostructured ZnO onto 2D neat graphene sheets with excellent photocatalytic performan⁃ce［J］.Journal of Alloys and Compounds，2020，843：156030.
15	ŠĆEPANOVIĆ M， GRUJIĆ-BROJČIN M， VOJISAVLJEVIĆ K，et al.Raman study of structural disorder in ZnO nanopowders［J］.Journal of Raman Spectroscopy，2010，41（9）：914-921.
16	DILLIP G R， BANERJEE A N， ANITHA V C，et al.Anchoring mechanism of ZnO nanoparticles on graphitic carbon nanofiber surfaces through a modified co⁃precipitation method to improve interfacial contact and photocatalytic performance［J］.ChemPhysChem，2015，16（15）：3214-3232.
17	AHMED M A， COETSEE L， MEYER W E，et al.Influence（Ce and Sm） co⁃doping ZnO nanorods on the structural，optical and electrical properties of the fabricated Schottky diode using chemical bath deposition［J］.Journal of Alloys and Compounds，2019，810：151929.
18	WANG D D， XING G Z， YANG J H，et al.Dependence of energy transfer and photoluminescence on tailored defects in Eu-doped ZnO nanosheets⁃based microflowers［J］.Journal of Alloys and Co⁃ mpounds，2010，504（1）：22-26.
19	BOMILA R， SRINIVASAN S， GUNASEKARAN S，et al.Enhanced photocatalytic degradation of methylene blue dye，opto⁃magnetic and antibacterial behaviour of pure and La-doped ZnO nanoparticles［J］.Journal of Superconductivity and Novel Magnetism，2018，31（3）：855-864.
20	CAI Hao， ZHANG Dongshuo， MA Xiaolong，et al.A novel ZnO/biochar composite catalysts for visible light degradation of metronidazole［J］.Separation and Purification Technology，2022，288：120633.
21	NGUYEN C H， TRAN M L， VAN TRAN T T，et al.Enhanced removal of various dyes from aqueous solutions by UV and simulated solar photocatalysis over TiO₂/ZnO/rGO composites［J］.Separation and Purification Technology，2020，232：115962.
22	ZHANG Li， LI Haizhen， LIU Yan，et al.Adsorption⁃photocatalytic degradation of methyl orange over a facile one⁃step hydrothermally synthesized TiO₂/ZnO-NH₂-RGO nanocomposite［J］.RSC Advances，2014，4（89）：48703-48711.
23	SU Bitao， DONG Yongyong， JIN Zhengjuan，et al.Enhanced photocatalytic performance of ZnO/rGO composite materials prepared via an improved two⁃steps method［J］.Ceramics International，2016，42（6）：7632-7638.
24	CHENG Hao， ZHANG Wenkang， LIU Xinmei，et al.Fabrication of titanium dioxide/carbon fiber（TiO₂/CF） composites for removal of methylene blue（MB） from aqueous solution with enhanced photocatalytic activity［J］.Journal of Chemistry，2021，2021：9986158.

光催化剂	光源	用量/ （g·L^-1）	质量浓度/（mg·L^-1）	降解率/ %
ZnO/PiC-0.05^［20］	可见光（300 W氙灯）	0.2	10	99.9 （60 min）
TZR^［21］	紫外光（250 W汞灯）	0.5	20	99.2 （120 min）
TZ@rGO^［22］	紫外光 400 W汞灯）	0.125	10	99 （60 min）
ZnO/rGO^［23］	紫外光（250 W汞灯）	1.0	20	99.5 （120 min）
BCCA/ZnO-3	紫外光（300 W汞灯）	0.4	20	99 （80 min）

[1]	史王芳, 张永胜. 混凝土基非金属硼掺杂富氮氮化碳降解NO _x 性能研究[J]. 无机盐工业, 2025, 57(3): 116-123.
[2]	李子罕, 张佳琦, 李世卓, 李欣雨, 刘少卓, 王一豪, 郝玉翠, 刘剑, 李彦华. CdS/g-C₃N₄复合光催化剂的合成及催化机理研究[J]. 无机盐工业, 2025, 57(3): 124-132.
[3]	孙庆昊, 李克艳, 郭新闻. Pd/ZnIn₂S₄纳米片光催化苯甲醇氧化耦合产氢的研究[J]. 无机盐工业, 2025, 57(1): 113-119.
[4]	刘光明. C₃N₅/NH₂-MIL-125（Ti）改性混凝土砂浆光催化和力学性能研究[J]. 无机盐工业, 2025, 57(1): 120-128.
[5]	张飞刚, 刘中利. CuO/g-C₃N₄复合材料在有机染料降解和超级电容器中的应用研究[J]. 无机盐工业, 2025, 57(1): 129-136.
[6]	石萌轲, 范赵亚, 岳峰, 张硕, 孟阳, 张宏忠. 空气中CO₂电辅助式光催化高选择性转化的研究[J]. 无机盐工业, 2024, 56(9): 154-163.
[7]	孙延龙, 袁广胜, 王红军. 基于钯修饰的介孔TiO₂纳米棒高效光降解四环素的研究[J]. 无机盐工业, 2024, 56(9): 147-153.
[8]	王雅雯, 王芳芳, 耿司宇, 鞠佳, 陈雷, 陈常东. SrTiO₃-SrWO₄的制备及其光催化性能研究[J]. 无机盐工业, 2024, 56(7): 143-149.
[9]	刘敏, 黄秀, 张理元. S型异质结光催化剂的研究进展[J]. 无机盐工业, 2024, 56(7): 18-27.
[10]	李江朋, 张慧斌. 三维多孔LaFeO₃/CeO₂/SrTiO₃光芬顿和光催化协同脱色亚甲基蓝[J]. 无机盐工业, 2024, 56(5): 141-148.
[11]	户晶荣, 李欣聪. 改性碳气凝胶/石蜡复合相变储热材料的研究[J]. 无机盐工业, 2024, 56(5): 58-63.
[12]	唐贝. ZnO/g-C₃N₄异质结光催化材料的制备及对吡啶的降解[J]. 无机盐工业, 2024, 56(4): 133-142.
[13]	任启霞, 杨坤, 刘飞, 姚梦琴, 曹建新. 助剂对ZnO/ZrO₂物化性质及催化性能的影响[J]. 无机盐工业, 2024, 56(3): 144-154.
[14]	黄佳楠, 陆啸宇, 王觅堂. 钡镧共掺杂对TaON降解亚甲基蓝染料的影响[J]. 无机盐工业, 2024, 56(2): 146-151.
[15]	左广玲, 王明辉, 彭云颖, 杜佳, 叶红勇. 蜂巢状LaVO₄/Bi₂O₃异质结光催化降解盐酸四环素的研究[J]. 无机盐工业, 2024, 56(11): 158-164.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
