氯化铵蒸发器结垢成分鉴别及原因分析

doi:10.11962/1006-4990.2019-0457

无机盐工业 ›› 2020, Vol. 52 ›› Issue (8): 81-83.doi: 10.11962/1006-4990.2019-0457

• Chemical Analysis & Monitoring • 上一篇下一篇

氯化铵蒸发器结垢成分鉴别及原因分析

王国平^1,²(),徐旭辉^1,²,李刚¹,仇旭辉¹,刘政委¹

1.浙江大洋生物科技集团股份有限公司,浙江杭州 311616
2.浙江大洋科技钾盐企业研究院

收稿日期:2020-02-20 出版日期:2020-08-10 发布日期:2020-08-12
作者简介:王国平（1974— ）,男,学士,高级工程师,主要研究方向为精细化工;E-mail： yuiop380@sina.com

Identification and analysis of fouling composition of ammonium chloride evaporator

Wang Guoping^1,²(),Xu Xuhui^1,²,Li Gang¹,Qiu Xuhui¹,Liu Zhengwei¹

1. Zhejiang Dayang Biotechnology Limited Liability Company,Hangzhou 311616,China
2. Zhejiang Dayang Science and Technology Potassium Salt Enterprise Research Institute

Received:2020-02-20 Published:2020-08-10 Online:2020-08-12

摘要/Abstract

摘要：

多效蒸发器结垢的问题常常发生,影响热效率和装置的正常运行。为明确导致蒸发器结垢的原因和成分,利用X射线衍射（XRD）、等离子发射光谱（ICP）、扫描电镜能谱（SEM-EDS）、偏光显微镜、拉曼光谱和离子色谱等分析测试技术,对浙江大洋生物科技集团股份有限公司的氯化铵多效蒸发器上的不明结垢物做了表征和分析。结果表明,该结垢物的主要成分为磷酸铁、氧化铝和有机物的混合物。探讨了发生上述结垢的原因,并提出相应的解决方案,减少了公司氯化铵蒸发器的结垢。

关键词: 氯化铵, 多效蒸发器, 结垢, 磷酸铁

Abstract:

The fouling problem often occurs in multi-effect evaporators.These affect the thermal efficiency and normal operation of the device.In order to identify the formation causes and composition of fouling in the evaporator,a series of methods,including X-ray diffraction（XRD）,plasma emission spectroscopy（ICP）,scanning electron microscopy（SEM-EDS）,polarized light microscopy,Raman spectroscopy and ion chromatography were used to characterize and analyze the unknown fouling on the ammonium chloride multi-effect evaporator of Zhejiang Dayang Biotechnology Group Co.,Ltd..The results showed that the main component of the scale is a mixture of iron phosphate,alumina and organic matter.In addition,the cause and mechanism of the scale formation was discussed and the corresponding solutions for reducing the fouling in the evaporator was also proposed.

Key words: ammonium chloride, multi-effect evaporator, scale formation, iron phosphate

中图分类号:

TQ131.72

王国平,徐旭辉,李刚,仇旭辉,刘政委. 氯化铵蒸发器结垢成分鉴别及原因分析[J]. 无机盐工业, 2020, 52(8): 81-83.

Wang Guoping,Xu Xuhui,Li Gang,Qiu Xuhui,Liu Zhengwei. Identification and analysis of fouling composition of ammonium chloride evaporator[J]. Inorganic Chemicals Industry, 2020, 52(8): 81-83.

图/表 6

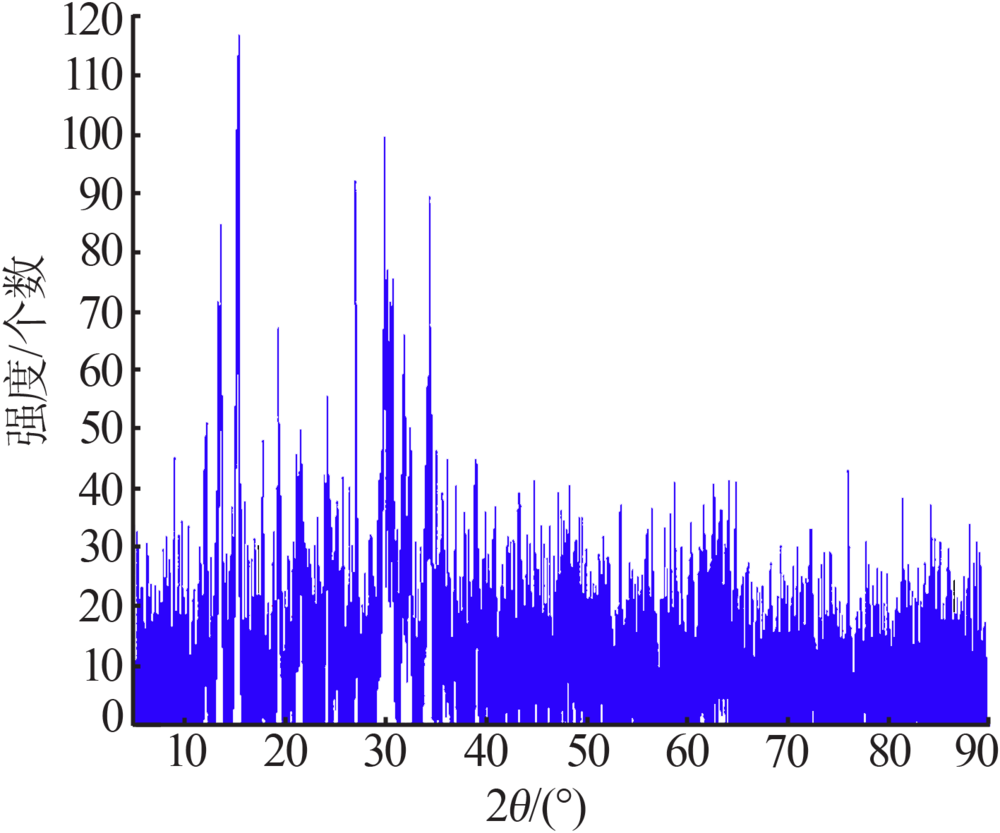

图1

表1

图2

图3

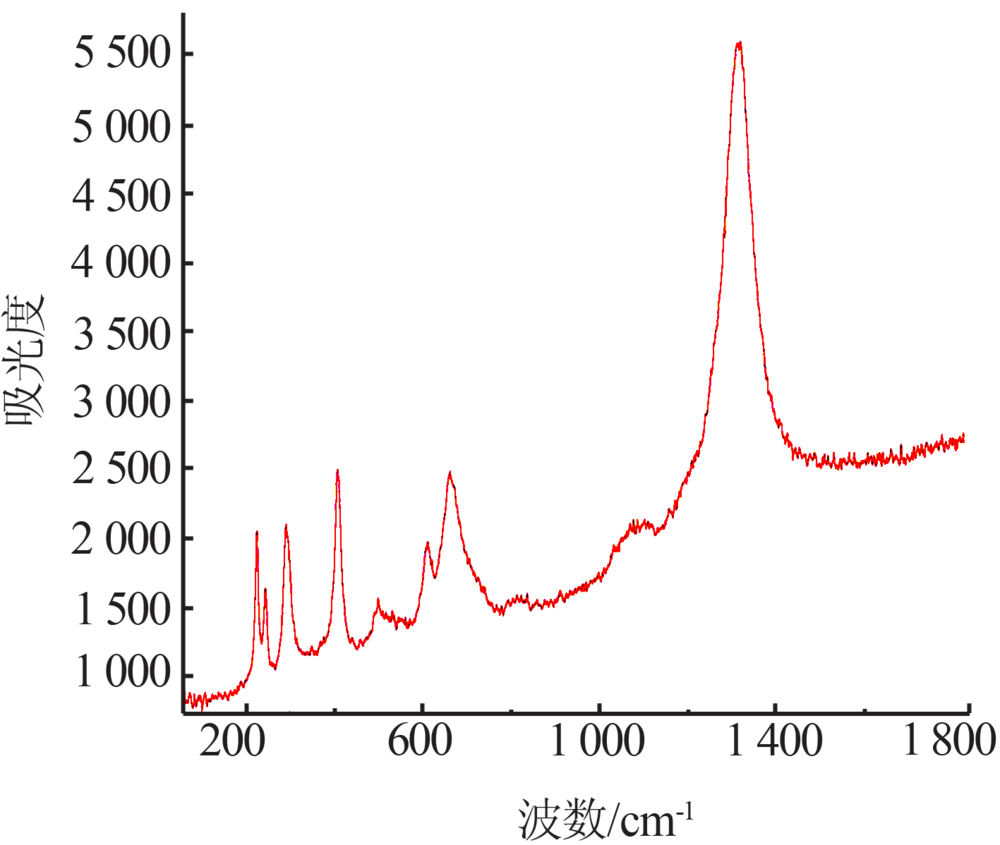

图4

表2

序号	测试元素	含量/ （mg·kg^-1）	序号	测试元素	含量/ （mg·kg^-1）
1	Mo	15.0±0.72	13	Mg	486.5±24.33
2	Sr	28.1±1.36	14	Ni	503.8±26.22
3	Sb	33.2±1.78	15	Zr	999.9±50.19
4	Ba	34.2±1.68	16	Na	1 644.0±82.21
5	Co	38.4±1.84	17	Ca	2 023.4±100.94
6	V	46.3±2.57	18	K	4 018.2±200.91
7	Hf	48.6±2.88	19	Si	7 903.3±397.19
8	W	80.2±5.03	20	Cr	11 802.5±643.32
9	Zn	115.4±4.37	21	Ti	13 112.1±655.61
10	Mn	150.6±9.16	22	Fe	60 038.5±2 587.22
11	Cu	190.4±10.31	23	Al	86 014.9±4 210.55
12	S	263.4±12.88	24	P	159 139.6±7 996.81

序号	检测项目	测试值	序号	检测项目	测试值
1	w（氟）/10^-6	未检出	8	w（SO₄^2-）/10^-6	未检出
2	w（氯）/10^-6	1.047±0.052	9	w（C）/%	6.94±0.35
3	w（溴）/10^-6	未检出	10	w（H）/%	3.556±0.18
4	w（碘）/10^-6	未检出	11	w（N）/%	5.27±0.26
5	w（CO₃^2-）/10^-6	未检出	12	w（S）/%	0.055±0.003
6	w（PO₄^3-）/10^-6	38 432±1 921	13	w（O）/%	22.343±1.12
7	w（NO₃^-）/10^-6	165±8.25

[1]	张及瑞, 刘鸿雁, 康艳, 等. 碳酸钾生产废液回收治理工艺研究及设计[J].水处理信息导报, 2005(5):54.
[2]	何斌, 杨振国. 燃气发电机组蒸发器上不明结垢物的分析及解决对策[J]. 复旦学报:自然科学版, 2007,46(3):302-307.
[3]	李登华, 吕春祥, 郝俊杰, 等. 炭纤维微观结构表征:X射线衍射[J]. 新型炭材料, 2019,34(1):1-7.
