超滤+纳滤双膜法处理铁法磷酸铁生产废水的研究

doi:10.19964/j.issn.1006-4990.2024-0058

无机盐工业 ›› 2024, Vol. 56 ›› Issue (11): 145-150.doi: 10.19964/j.issn.1006-4990.2024-0058

超滤+纳滤双膜法处理铁法磷酸铁生产废水的研究

黄昭杰¹(), 赵晓旭¹, 王海涛¹, 常娜², 张国欣³, 解永磊⁴, 尹延梅⁴, 路娜⁴(), 王威¹()

^1.天津工业大学环境科学与工程学院，天津 300387
^2.天津工业大学化学工程与技术学院，天津 300387
^3.天津工业大学纺织科学与工程学院，天津 300387
^4.世韩（天津）节能环保科技有限公司，天津 300384

收稿日期:2024-01-29 出版日期:2024-11-10 发布日期:2024-03-23
通讯作者: 王威（1990— ），讲师，研究方向为膜技术及应用；E-mail：wangwei2018@tiangong.edu.cn。
路娜（1983— ），高级工程师，研究方向为锂电行业废水零排放及资源化利用；E-mail：lunar@shihan-china.cn。
作者简介:黄昭杰（1998— ），男，硕士研究生，研究方向为工业废水处理；E-mail：h1518280882@163.com。
基金资助:
天津市科技特派员项目(22YDTPJC00700)

Study on ultrafiltration+nanofiltration double membrane treatment of iron process iron phosphate production wastewater

HUANG Zhaojie¹(), ZHAO Xiaoxu¹, WANG Haitao¹, CHANG Na², ZHANG Guoxin³, XIE Yonglei⁴, YIN Yanmei⁴, LU Na⁴(), WANG Wei¹()

^1.School of Environmental Science and Engineering，Tiangong University，Tianjin 300387，China
^2.School of ChemicalEngineering and Technology，Tiangong University，Tianjin 300387，China
^3.College of Textile Science and Engineering，Tiangong University，Tianjin 300387，China
^4.SAN HAN（Tianjin）ECO Technology Co. Ltd. ，Tianjin 300384，China

Received:2024-01-29 Published:2024-11-10 Online:2024-03-23

摘要/Abstract

摘要：

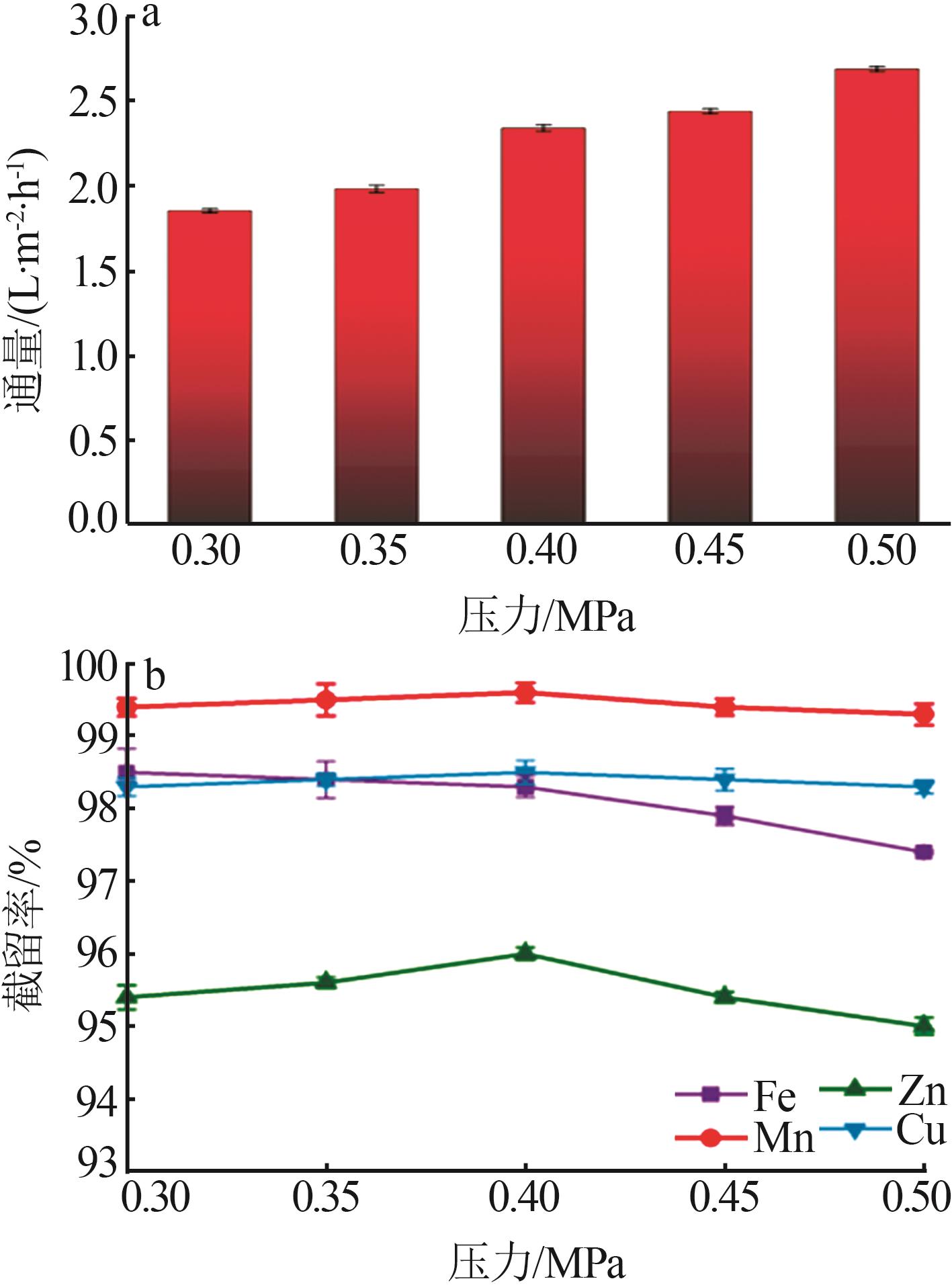

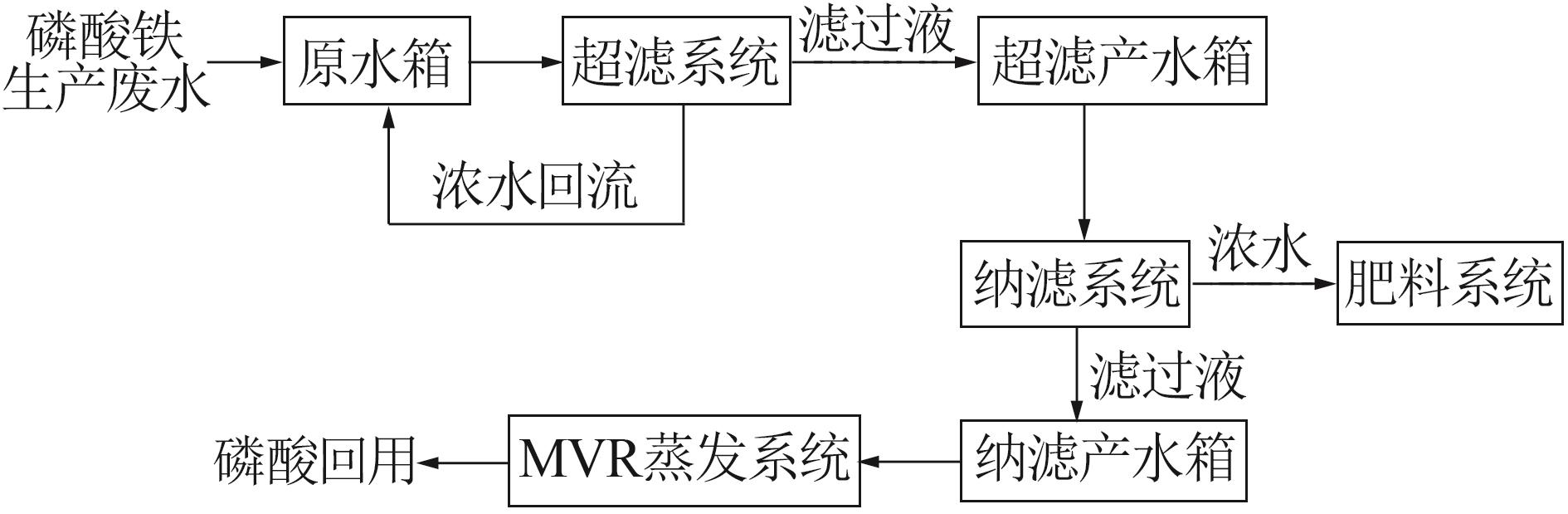

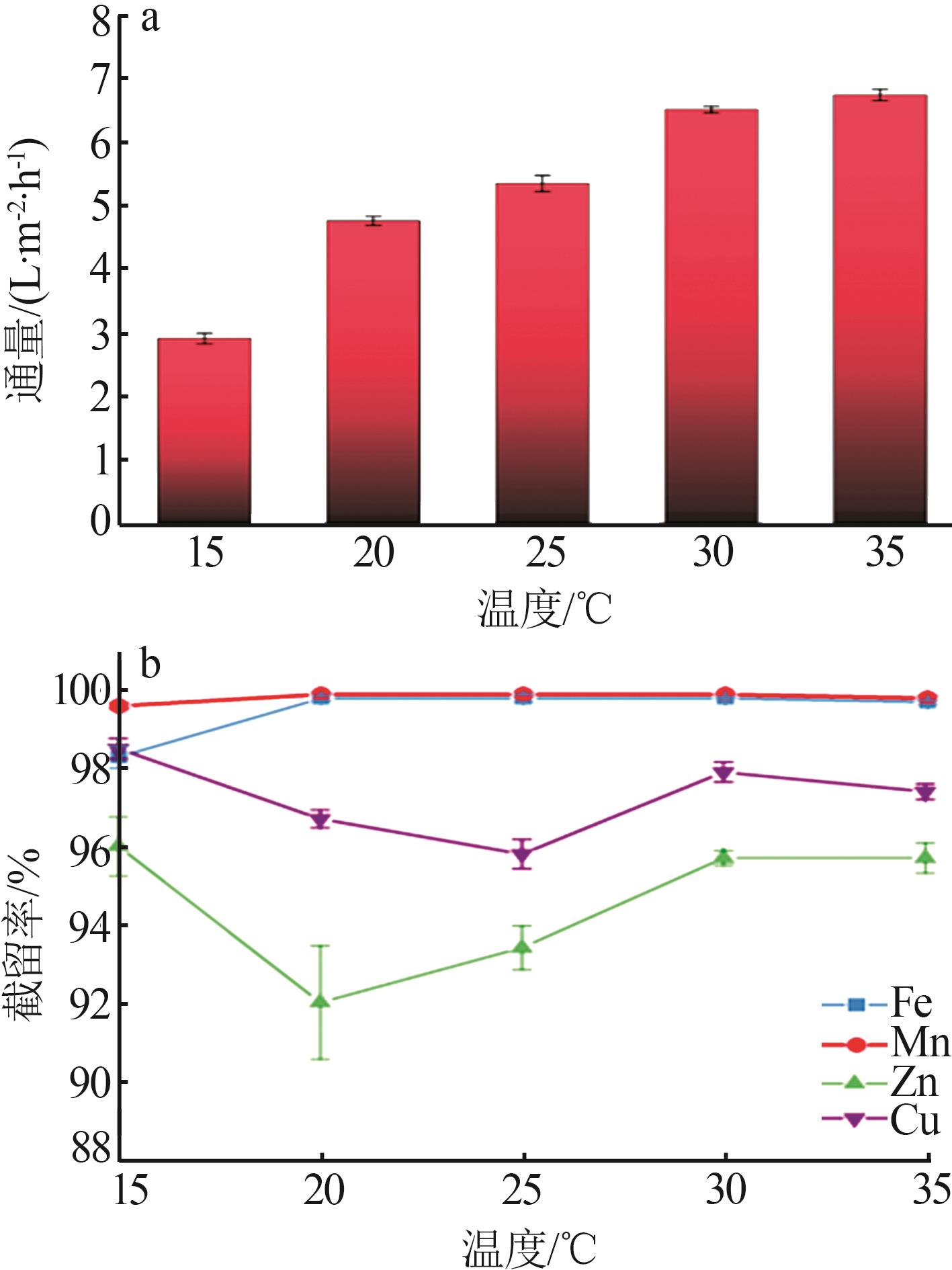

以铁粉和磷酸为原料的磷酸铁生产工艺因其废水排放量小、环保压力小逐渐成为主流的磷酸铁生产工艺。为进一步实现清洁生产、回收利用磷酸的目的，研究了“超滤+纳滤”双膜处理系统对磷酸铁生产工艺废水进行深度处理的可行性，并考察了进水压力、温度对纳滤膜分离性能的影响。结果表明：采用“超滤＋纳滤”的集成工艺处理以铁粉和磷酸为原料的磷酸铁生产废水，超滤产水化学需氧量（COD）的去除率为72%，固体悬浮物（SS）的去除率为79%，纳滤对各金属阳离子的截留率均在96%以上，且磷酸渗透双膜效果较好，磷酸的截留率在5%以内，最终通过纳滤滤过液能得到净化后的磷酸，实现磷酸的回用；运行中的超滤预处理能够显著减轻纳滤膜污染，并提升纳滤膜的清洗效果，延长了纳滤膜使用寿命。此外，通过单因素实验得出纳滤的最佳操作条件为：进水压力为0.4 MPa、温度为30 ℃。该研究结果为实现磷酸铁生产废水的磷酸资源化回用奠定了技术基础，具有较好的推广前景。

关键词: 磷酸铁, 超滤, 纳滤, 回收磷酸, 膜污染

Abstract:

The production process of iron phosphate with iron powder and phosphoric acid as raw materials has gradually become the mainstream production process of iron phosphate because of its small wastewater discharge and low environmental protection pressure.In order to further realize the purpose of clean production and recycling of phosphoric acid，the feasibility of ‘ultrafiltration+nanofiltration’ double membrane treatment system to deeply treat the wastewater produced by this process was studied，and the influence of inlet pressure and temperature on the separation performance of nanofiltration membrane was examined.The results showed that the integrated process of ‘ultrafiltration+nanofiltration’ was used to treat the wastewater from iron phosphate production with iron powder and phosphoric acid as raw materials.The removal rates of COD and SS in ultrafiltration effluent were 72% and 79%，respectively.The rejection rates of various metal cations by nanofiltration were all above 96%.The effect of phosphoric acid permeation double membrane was better，and the rejection rates of phosphoric acid were all within 5%.Finally，the purified phosphoric acid could be obtained from the nanofiltration filtrate and the phosphoric acid could be reused.The ultrafiltration pretreatment in operation could significantly reduce the pollution of nanofiltration membrane，improve the cleaning effect of nanofiltration membrane，and prolong the service life of nanofiltration membrane.In addition，the optimal operation condition of nanofiltration in single factor experiment was：water inlet pressure was 0.4 MPa and temperature was 30 ℃.The results of this study had laid a technical foundation for the realization of phosphoric acid resource recycling of iron phosphate production wastewater，and had a good promotion prospect.

Key words: iron phosphate, ultrafiltration, nanofiltration, recycle phosphoric acid, membrane fouling

中图分类号:

X505

黄昭杰, 赵晓旭, 王海涛, 常娜, 张国欣, 解永磊, 尹延梅, 路娜, 王威. 超滤+纳滤双膜法处理铁法磷酸铁生产废水的研究[J]. 无机盐工业, 2024, 56(11): 145-150.

HUANG Zhaojie, ZHAO Xiaoxu, WANG Haitao, CHANG Na, ZHANG Guoxin, XIE Yonglei, YIN Yanmei, LU Na, WANG Wei. Study on ultrafiltration+nanofiltration double membrane treatment of iron process iron phosphate production wastewater[J]. Inorganic Chemicals Industry, 2024, 56(11): 145-150.

图/表 7

图1

表1

表2

图2

图3

图4

图5

参考文献 18

1	罗教生.退役磷酸铁锂正极材料提锂渣资源化回收工艺［J］.有色金属（冶炼部分），2023（11）：122-127.
	LUO Jiaosheng.Resource recycling technology of lithium extraction residue of spent lithium iron phosphate anode material［J］.Nonferrous Metals（Extractive Metallurgy），2023（11）：122-127.
2	梅华贤，伍泽广，陈核章，等.废旧磷酸铁锂电池正极材料浸出回收锂工艺［J］.环境工程学报，2022，16（12）：4121-4129.
	MEI Huaxian， WU Zeguang， CHEN Hezhang，et al.Leaching and recovering technology of lithium from the cathode material of waste lithium iron phosphate batteries［J］.Chinese Journal of Environmental Engineering，2022，16（12）：4121-4129.
3	莫雅冰，宁红，李潇咏，等.磷酸铁电池材料生产废水循环化利用及高效水溶肥料开发［J］.环境工程，2023，41（S2）：154-156，160.
	MO Yabing， NING Hong， LI Xiaoyong，et al.Recycling of wastewater from iron phosphate battery material production and development of efficient water-soluble fertilizer［J］.Environmental Engineering，2023，41（S2）：154-156，160.
4	李雅，刘晨明，刘凤梅，等.分步沉淀去除磷酸铁生产废水中的磷酸根和硫酸根［J］.化工环保，2018，38（4）：413-418.
	LI Ya， LIU Chenming， LIU Fengmei，et al.Removal of phosphate radical and sulfate radical from ferric phosphate production wastewater by stepwise precipitation［J］.Environmental Protection of Chemical Industry，2018，38（4）：413-418.
5	Wenjuan OU， LAN Xin， GUO Jing，et al.Preparation of iron/calci-um-modified biochar for phosphate removal from industrial wastewater［J］.Journal of Cleaner Production，2023，383：135468.
6	刘茂举，龚福忠，铁云飞，等.反渗透膜法处理磷酸铁生产废水的零排放工艺研究［J］.无机盐工业，2021，53（8）：101-105.
	LIU Maoju， GONG Fuzhong， Yunfei TIE，et al.Study on reverse osmosis membrane process with zero-discharge for treating of wastewater from iron phosphate production［J］.Inorganic Chemicals Industry，2021，53（8）：101-105.
7	王君婷，马航，查坐统，等.磷酸铁工业废水处理工艺研究进展［J］.无机盐工业，2024，56（6）：26-33.
	WANG Junting， MA Hang， ZHA Zuotong，et al.Research progress of iron phosphate industrial wastewater treatment process［J］.Inorganic Chemicals Industry，2024，56（6）：26-33.
8	屈恋，李越珠，李铭雅，等.磷化铁对磷酸铁锂电化学性能的影响探究［J］.无机盐工业，2023，55（12）：88-94.
	QU Lian， LI Yuezhu， LI Mingya，et al.Study on effect of Fe₂P on electrochemical performance of LiFePO₄ ［J］.Inorganic Chemicals Industry，2023，55（12）：88-94.
9	夏宏瑞.磷酸铁制备工艺对磷酸铁锂性能的影响［D］.哈尔滨：哈尔滨工程大学，2023.
	XIA Hongrui.Effect of preparation process of iron phosphate on properties of Ferrous lithium phosphate［D］.Harbin：Harbin Engineering University，2023.
10	甘振东.超滤预处理及钙离子对纳滤工艺效能影响研究［D］.哈尔滨：哈尔滨工业大学，2016.
	GAN Zhendong.Study on the effect of ultrafiltration pretreatment and calcium ion on the efficiency of nanofiltration process［D］.Harbin：Harbin Institute of Technology，2016.
11	苏宇航，李新涛，尹立娜，等.纳滤膜在给水中污染分析及清洗研究［J］.山西化工，2021，41（5）：222-226.
	SU Yuhang， LI Xintao， YIN Lina，et al.Pollution analysis and cleaning of nanofiltration membrane in feed water［J］.Shanxi Che-Industry mical，2021，41（5）：222-226.
12	韩成，袁宸，梁济，等.对纳滤膜分离净化湿法磷酸溶液影响因素的研究［J］.肥料与健康，2021，48（1）：36-41.
	HAN Cheng， YUAN Chen， LIANG Ji，et al.Study on the influence factors of separation and purification of wet-process phosphoric acid solution by nanofiltration membrane［J］.Fertilizer & Health，2021，48（1）：36-41.
13	MULLETT M， FORNARELLI R， RALPH D.Nanofiltration of mine water：Impact of feed pH and membrane charge on resource recovery and water discharge［J］.Membranes，2014，4（2）：163- 180.
14	MOHAMMAD A W， TEOW Y H， ANG W L，et al.Nanofiltration membranes review：Recent advances and future prospects［J］.Desalination，2015，356：226-254.
15	GONZÁLEZ M P， NAVARRO R， SAUCEDO I，et al.Purification of phosphoric acid solutions by reverse osmosis and nanofiltrati- on［J］.Desalination，2002，147（1/2/3）：315-320.
16	DIALLO H， RABILLER-BAUDRY M， KHALESS K，et al.On the electrostatic interactions in the transfer mechanisms of iron during nanofiltration in high concentrated phosphoric acid［J］.Journal of Membrane Science，2013，427：37-47.
17	KETTUNEN R， KESKITALO P.Combination of membrane technology and limestone filtration to control drinking water quali- ty［J］.Desalination，2000，131（1/2/3）：271-283.
18	王晓伟.纳滤膜净化高氟高砷地下水的试验研究［D］.兰州：兰州交通大学，2010.
	WANG Xiaowei.Experimental study on purification of groundwater with high fluorine and arsenic by nanofiltration membrane［D］.Lanzhou：Lanzhou Jiatong University，2010.
