B/Al/Zr协同策略改善高镍单晶正极材料高温稳定性

doi:10.19964/j.issn.1006-4990.2023-0122

摘要/Abstract

摘要：

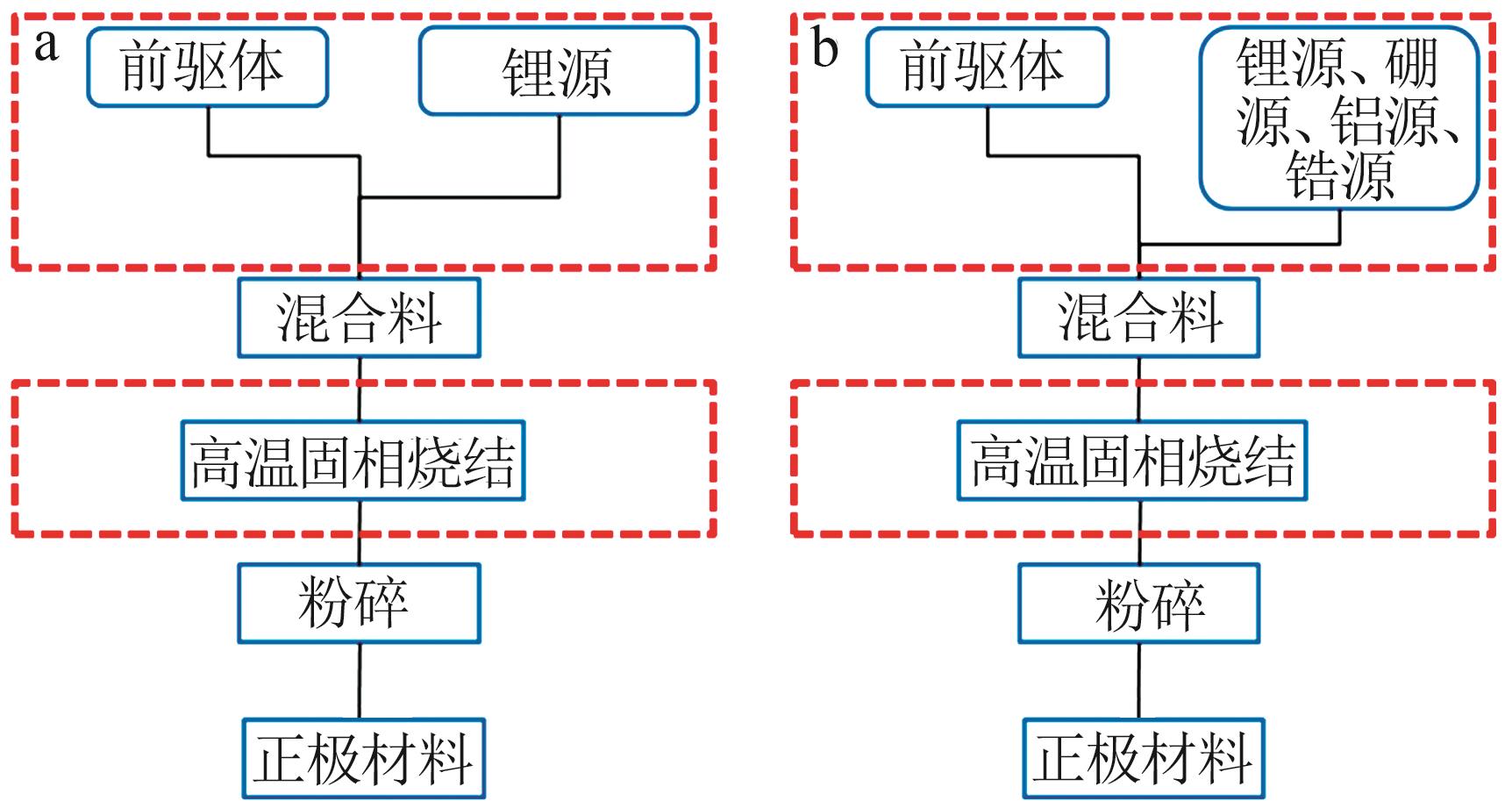

近年来，为了满足高能量密度锂离子电池（LIBs）的需求，单晶高镍LiNi_0.89Co_0.06Mn_0.05O₂（NCM89）正极材料因其比容量高、成本低而受到越来越多的关注。然而，NCM89表面锂残留过多、高温循环性能不理想及热稳定性差限制了其进一步的商业化应用。为了解决NCM89正极在长循环过程中材料结构坍塌和电池容量损失的问题，提出了一种利用B/Al/Zr协同策略来改善NCM89电化学性能的方法，即将锂源、铝源、硼源和锆源充分混合后同前驱体Ni_0.89Co_0.06Mn_0.05（OH）₂煅烧，合成B/Al/Zr掺杂的NCM89正极材料。结果表明，B/Al/Zr协同的NCM89正极材料具有良好的循环稳定性，其中0.4%B/Al/Zr@NCM89正极在200次循环后放电比容量为131.6 mA·h/g，远高于原始NCM89（99.1 mA·h/g，容量保持率为45%）。体相中均匀掺杂的B/Al/Zr能有效减少锂残留、改善界面锂离子的传输，抑制界面副反应的发生。该工作为改善高镍材料的界面稳定性、提高电化学性能提供新的见解，从而促进高能量密度锂离子电池的商业化应用。

关键词: 锂离子电池, 高镍正极, B/Al/Zr协同策略, 高能量密度

Abstract:

In order to meet the demand of high energy density lithium-ion Battery（LIBs） in recent years，single crystal high nickel LiNi_0.89Co_0.06Mn_0.05O₂（NCM89） cathode materials have attracted more and more attention due to their high specific capacity and low cost.However，excessive residual lithium on the surface of NCM89，unsatisfactory high-temperature cycling performance and poor thermal stability limit their further commercial use.In order to solve the material collapse and the corresponding capacity loss of NCM89 cathode during the long cycle process，an effective strategy to improve the electrochemical performance of NCM89 using B/Al/Zr synergistic strategy was proposed.B/Al/Zr doped NCM89 cathode materials were synthesized by calcining the precursor Ni_0.89Co_0.06Mn_0.05（OH）₂ after full mixing of lithium，aluminum，boron and zirconium sources.The results showed that the cathode electrode of the B/Al/Zr cooperative NCM89 had good cyclic stability.The specific discharge capacity of 0.4%B/Al/Zr@NCM89 cathode was 131.6 mA·h/g after 200 cycles，which was significantly higher than the original NCM89（99.1 mA·h/g，with a capacity retention rate of 45%）.Homogeneous doping of B/Al/Zr in the bulk phase could effectively reduce the lithium residue，improve the interfacial lithium ion transport，and inhibit the side reactions at the interface.This work provided new insights for improving the interfacial stability and electrochemical performance of high Ni materials，thus promoting the commercial application of high energy density lithium ion batteries.

Key words: lithium-ion battery, high nickel cathode, B/Al/Zr synergistic strategy, high energy density

中图分类号:

TG113

冯准. B/Al/Zr协同策略改善高镍单晶正极材料高温稳定性[J]. 无机盐工业, 2023, 55(8): 59-64.

FENG Zhun. Improvement of high temperature stability of high nickel single crystal cathode materials by B/Al/Zr synergistic strategy[J]. Inorganic Chemicals Industry, 2023, 55(8): 59-64.

图/表 10

图1

图2

表1

图3

图4

表2

图5

图6

图7

图8

参考文献 16

1	ZUBI G， DUFO-LÓPEZ R， CARVALHO M，et al.The lithium-ion battery：State of the art and future perspectives［J］.Renewable and Sustainable Energy Reviews，2018，89：292-308.
2	LI Wangda， ERICKSON E M， MANTHIRAM A.High-nickel layered oxide cathodes for lithium-based automotive batteries［J］.Nature Energy，2020，5（1）：26-34.
3	PARK G T， RYU H H， PARK N Y，et al.Tungsten doping for stabilization of Li［Ni_0.90Co_0.05Mn_0.05］O₂ cathode for Li-ion battery at high voltage［J］.Journal of Power Sources，2019，442：227242.
4	LIU Hanshuo， XIE Zhong， QU Wei，et al.High-voltage induced surface and intragranular structural evolution of Ni-rich layered cathode［J］.Small，2022，18（19）：2200627.
5	齐四清，苏林华，范新宇，等.锂离子电池正极材料低温性能衰退机理研究［J］.电气工程学报，2022，17（3）：19-29.
	QI Siqing， SU Linhua， FAN Xinyu，et al.Study on the cathode materials′ deterioration mechanism for lithium-ion batteries at low temperature［J］.Journal of Electrical Engineering，2022，17（3）：19-29.
6	LI Wangda， ASL H Y， XIE Qiang，et al.Collapse of LiNi_1– _x_– _y Co _x Mn _y O₂ lattice at deep charge irrespective of nickel content in lithium-ion batteries［J］.Journal of the American Chemical Society，2019，141（13）：5097-5101.
7	ZHAO Jianqing， ZHANG Wei， HUQ A，et al. In situ probing and synthetic control of cationic ordering in Ni-rich layered oxide cathodes［J］.Advanced Energy Materials，2017，7（3）：1601266.
8	GOMEZ-MARTIN A， REISSIG F， FRANKENSTEIN L，et al.Magnesium substitution in Ni-rich NMC layered cathodes for high-energy lithium ion batteries［J］.Advanced Energy Materials，2022，12（8）：2270029.
9	NIE Yan， XIAO Wei， MIAO Chang，et al.Effect of calcining oxygen pressure gradient on properties of LiNi_0.8Co_0.15Al_0.05O₂ cathode materials for lithium ion batteries［J］.Electrochimica Acta，2020，334：135654.
10	PARK K， HAM D J， PARK S Y，et al.High-Ni cathode material improved with Zr for stable cycling of Li-ion rechargeable batteries［J］.RSC Advances，2020，10（45）：26756-26764.
11	王恩通，杨林芳.高比容量锂离子电池正极材料LiNi₀ .₆Co 0.2Mn0.2O2的制备及性能［J］.应用化学，2022，39（8）：1209-1215.
	WANG Entong， YANG Linfang.Preparation and properties of LiNi_0.6Co_0.2Mn_0.2O₂ cathode material for high specific capacity lithium ion battery［J］.Chinese Journal of Applied Chemistry，2022，39（8）：1209-1215.
12	栗志展，秦金磊，梁嘉宁，等.高镍三元层状锂离子电池正极材料：研究进展、挑战及改善策略［J］.储能科学与技术，2022，11（9）：2900-2920.
	LI Zhizhan， QIN Jinlei， LIANG Jianing，et al.High-nickel ternary layered cathode materials for lithium-ion batteries：Research progress，challenges and improvement strategies［J］.Energy Storage Science and Technology，2022，11（9）：2900-2920.
13	YU Xinrun， WANG Longlong， MA Jun，et al.Selectively wetted rigid-flexible coupling polymer electrolyte enabling superior stability and compatibility of high-voltage lithium metal batteries［J］.Advanced Energy Materials，2020，10（18）：1903939.
14	SI Zheng， SHI Baozhao， HUANG Jin，et al.Titanium and fluorine synergetic modification improves the electrochemical performance of Li（Ni_0.8Co_0.1Mn_0.1）O₂ ［J］.Journal of Materials Chemistry A，2021，9（14）：9354-9363.
15	BI Yujing， TAO Jinhui， WU Yuqin，et al.Reversible planar gliding and microcracking in a single-crystalline Ni-rich cathode［J］.Science，2020，370（6522）：1313-1317.
16	CHENG S H S， LIU Chen， ZHU Fangyan，et al.（Oxalato）borate：The key ingredient for polyethylene oxide based composite electrolyte to achieve ultra-stable performance of high voltage solid-state LiNi_0.8Co_0.1Mn_0.1O₂/lithium metal battery［J］.Nano Energy，2021，80：105562.

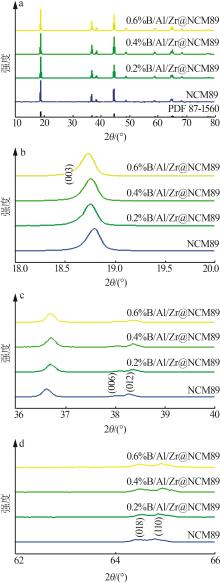

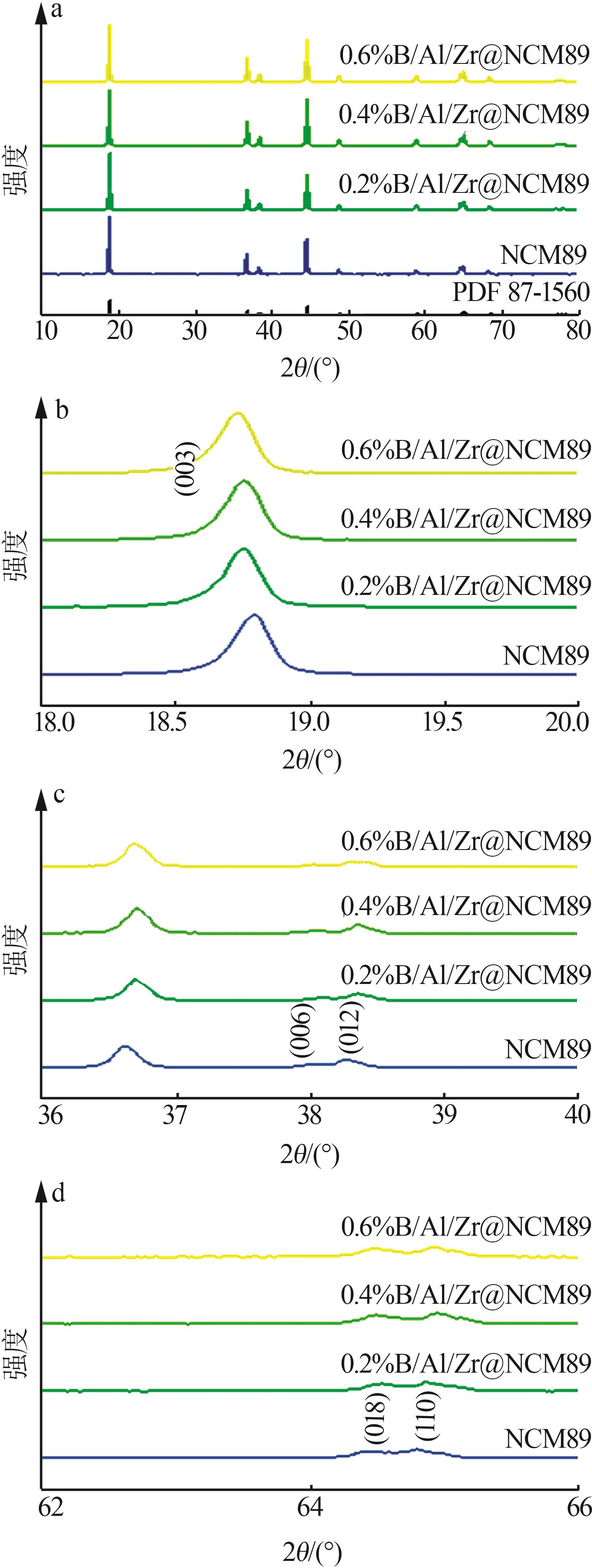

样品	a/Å	c/Å	c/a值	V/Å³	Li⁺/Ni²⁺ 混排度/%
NCM89	2.87	14.26	4.96	102.5	4.98
0.2%B/Al/Zr@NCM89	2.87	14.25	4.96	102.5	4.64
0.4%B/Al/Zr@NCM89	2.87	14.26	4.96	102.5	4.32
0.6%B/Al/Zr@NCM89	2.87	14.27	4.96	102.4	4.57

样品	元素质量分数/%
样品	Ni	Co	Mn	Al	Zr	B
NCM89	0.535 9	0.036 2	0.028 1	0	0	0
0.2%B/Al/ Zr@NCM89	0.534 5	0.036 1	0.028 0	0.195 6	0.192 3	0.182 6
0.4%B/Al/ Zr@NCM89	0.533 2	0.036 0	0.027 5	0.387 7	0.389 6	0.376 5
0.6%B/Al/ Zr@NCM89	0.531 8	0.035 8	0.027 0	0.587 9	0.582 7	0.568 0
