高硫高硬气田采出水提锂过程关键技术及应用

doi:10.19964/j.issn.1006-4990.2022-0608

摘要/Abstract

摘要：

气田采出水既是含有高盐、高硫、高硬、石油类和复杂有机物的难处理废水，又是具有多种高值元素的矿产资源，其中锂元素作为能源金属备受关注。通过有效预处理和锂吸附法相结合，成功从复杂组分的气田采出水中提取了锂元素，制备成合格的碳酸锂产品，同时处理后出水达到回用水水质要求。实验结果表明，通过高效旋流气浮分离和吹脱塔脱硫处理后，实现油、悬浮物和硫化物去除率分别达到90.4%、92.9%和98.1%；通过高效吸附法实现锂回收率达到88.0%；富锂液通过纳滤膜净化、反渗透和电渗析膜耦合高倍浓缩后，最终制备得到的碳酸锂产品纯度可达到99.8%，产品符合GB/T 11075—2013《碳酸锂》Li₂CO₃-1级标准。

关键词: 气田采出水, 预处理, 提锂, 回用, 资源化

Abstract:

The produced water of gas field is not only a refractory wastewater with high salt，high sulfur，high hardness，petroleum and complex organic matter，but also a mineral resource with a variety of high value elements，among which lithium is the most concerned.The combination of effective pretreatment process and lithium adsorption method was applied.Lithium element was successfully extracted from the complex composition of the gas field produced water，and qualified industrial grade lithium carbonate products were prepared.At the same time，the treated effluent met the water quality requirements of reuse water.The experimental results showed that the removal rates of oil，suspended solids and sulfide could reach 90.4%，92.9% and 98.1%，respectively.After the high efficiency cyclone floatation and stripping tower desulfurization treatment.The recovery rate of lithium could reach 88.0% with efficient adsorption.The lithium rich liquid was purified by nanofiltration membrane and concentrated by reverse osmosis and electrodialysis membrane.The purity of the final lithium carbonate product could reach 99.8%，and the product was in line with GB/T 11075—2013“Lithium Carbonate” Li₂CO₃-1 standard.

Key words: gas field produced water, pretreatment, extracting lithium, recycling, resource recovery

中图分类号:

TQ131.11

李丽,李宇,金艳,邱俊,杨颖,张永红,肖芳,于建国. 高硫高硬气田采出水提锂过程关键技术及应用[J]. 无机盐工业, 2023, 55(1): 74-80.

LI Li,LI Yu,JIN Yan,QIU Jun,YANG Ying,ZHANG Yonghong,XIAO Fang,YU Jianguo. Key technology and application of lithium extraction from produced water in high sulfur and high hardness gas fields[J]. Inorganic Chemicals Industry, 2023, 55(1): 74-80.

图/表 13

表1

表2

表3

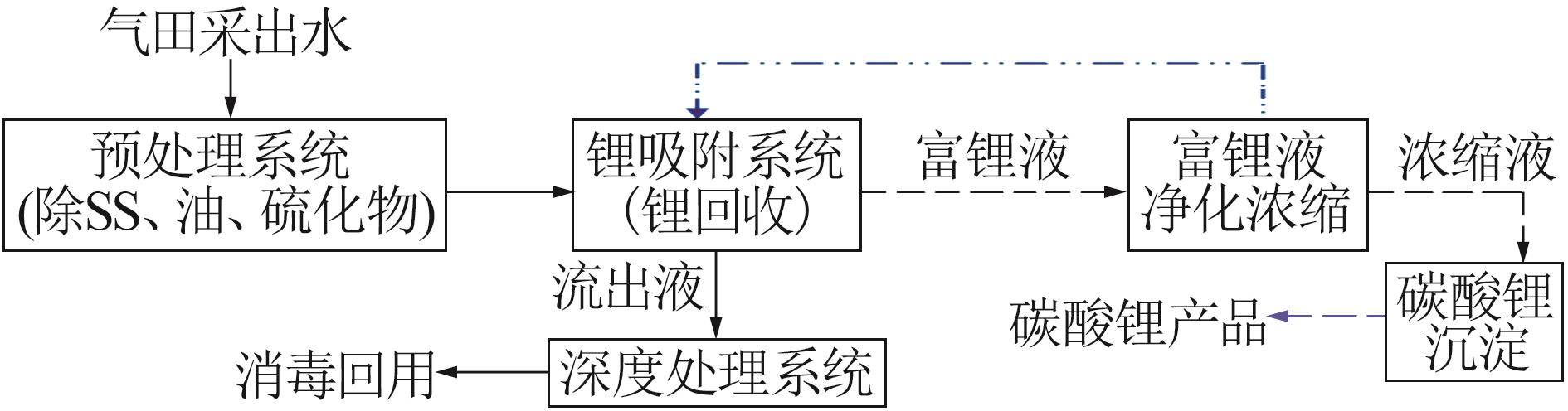

图1

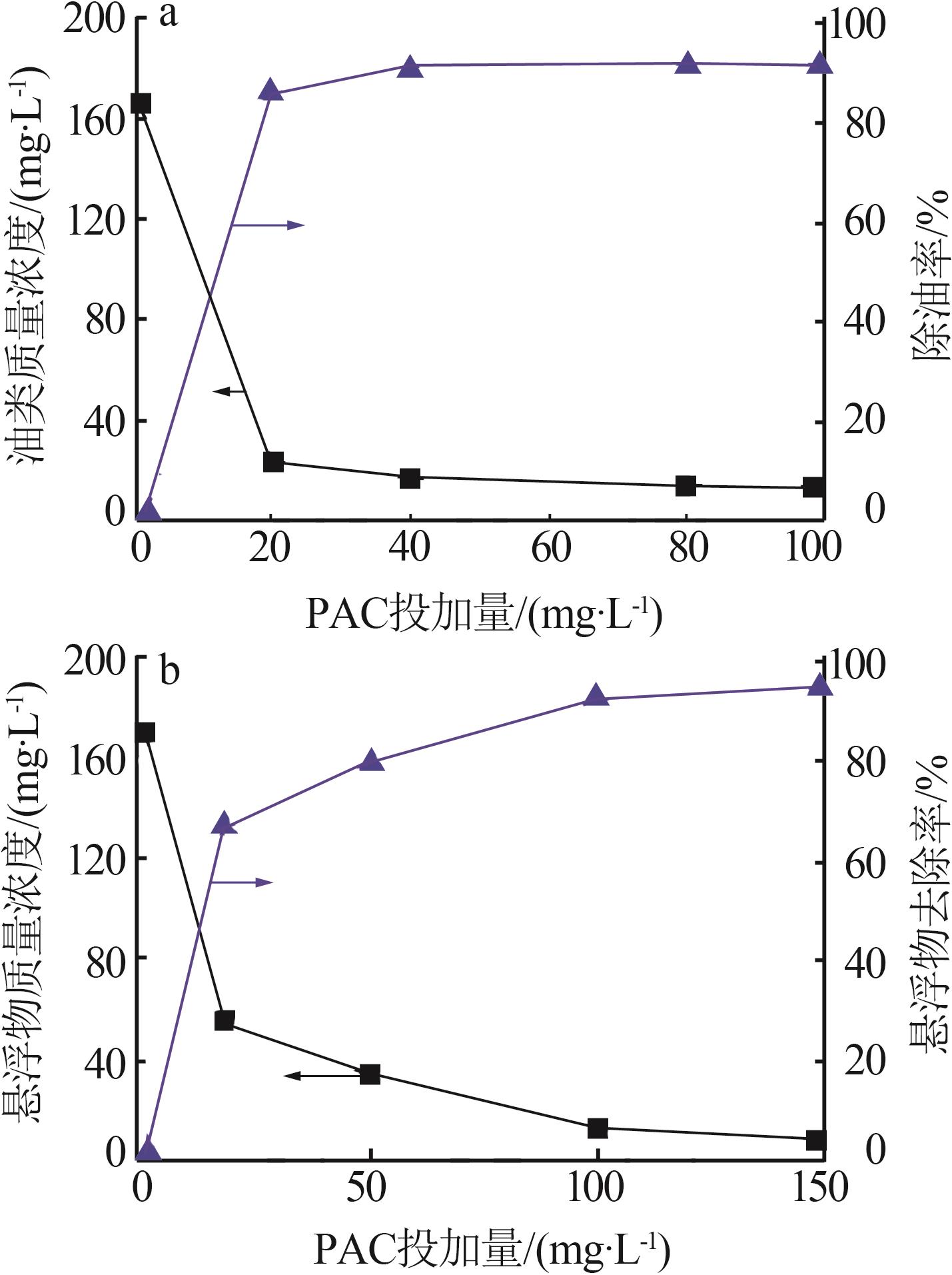

图2

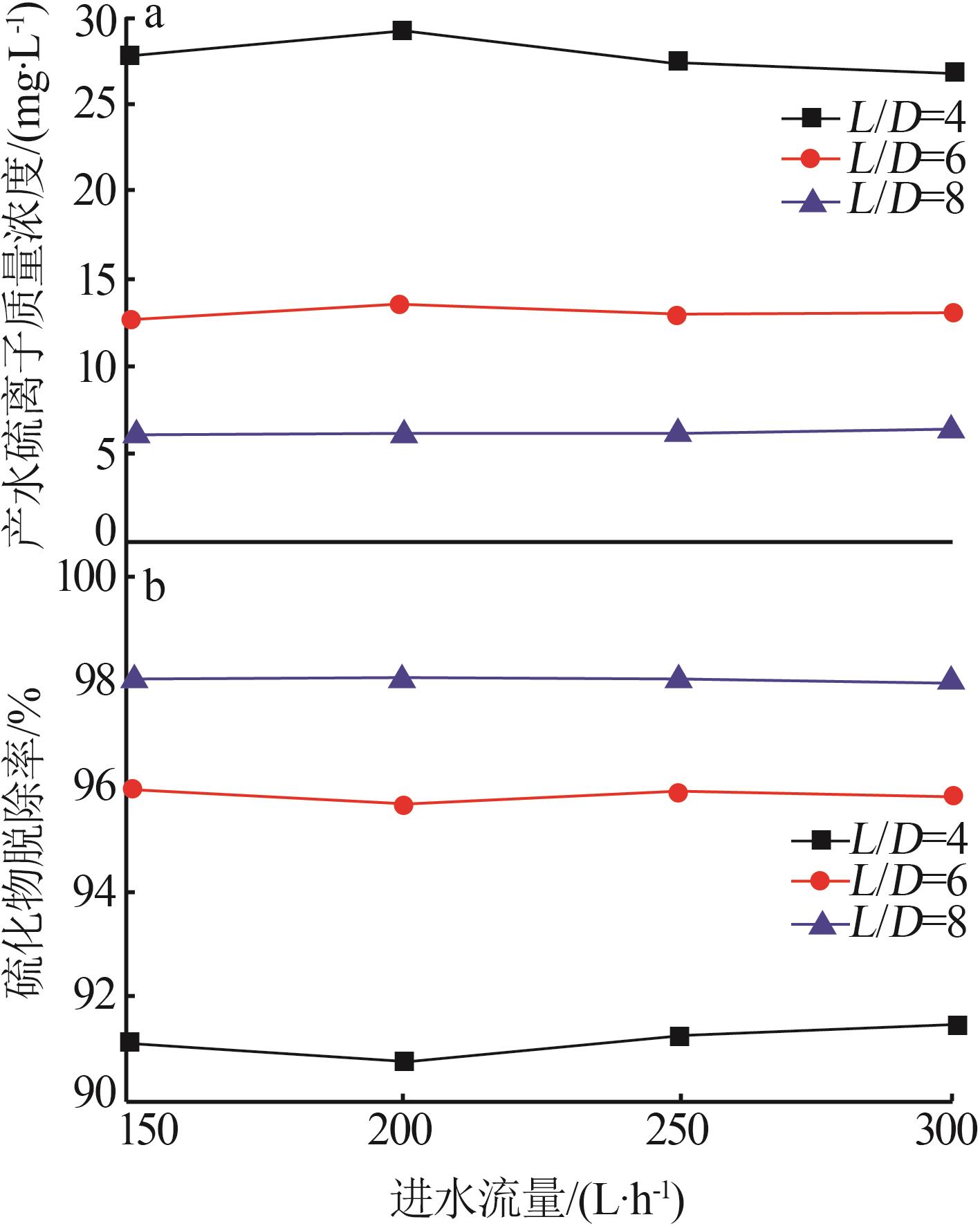

图3

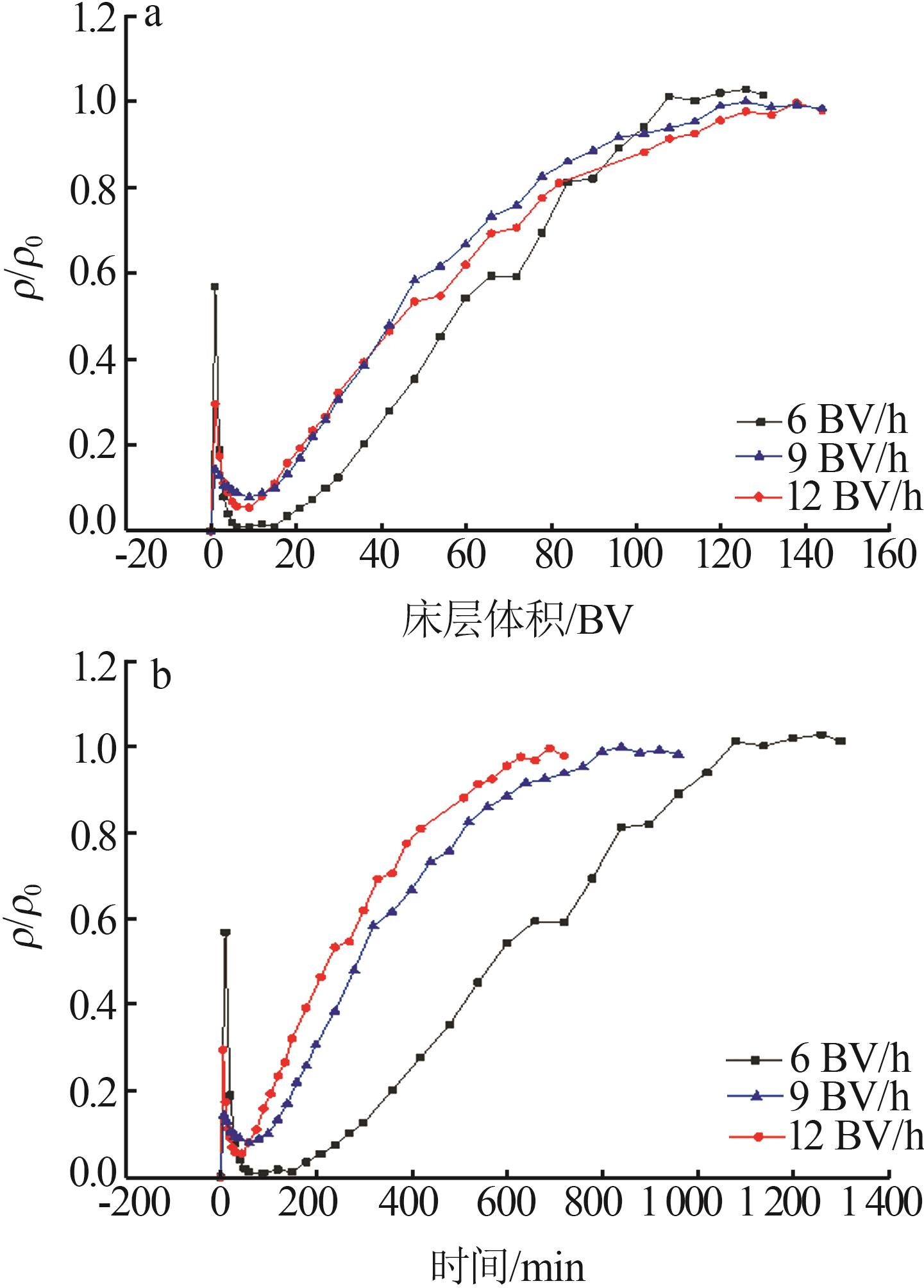

图4

表4

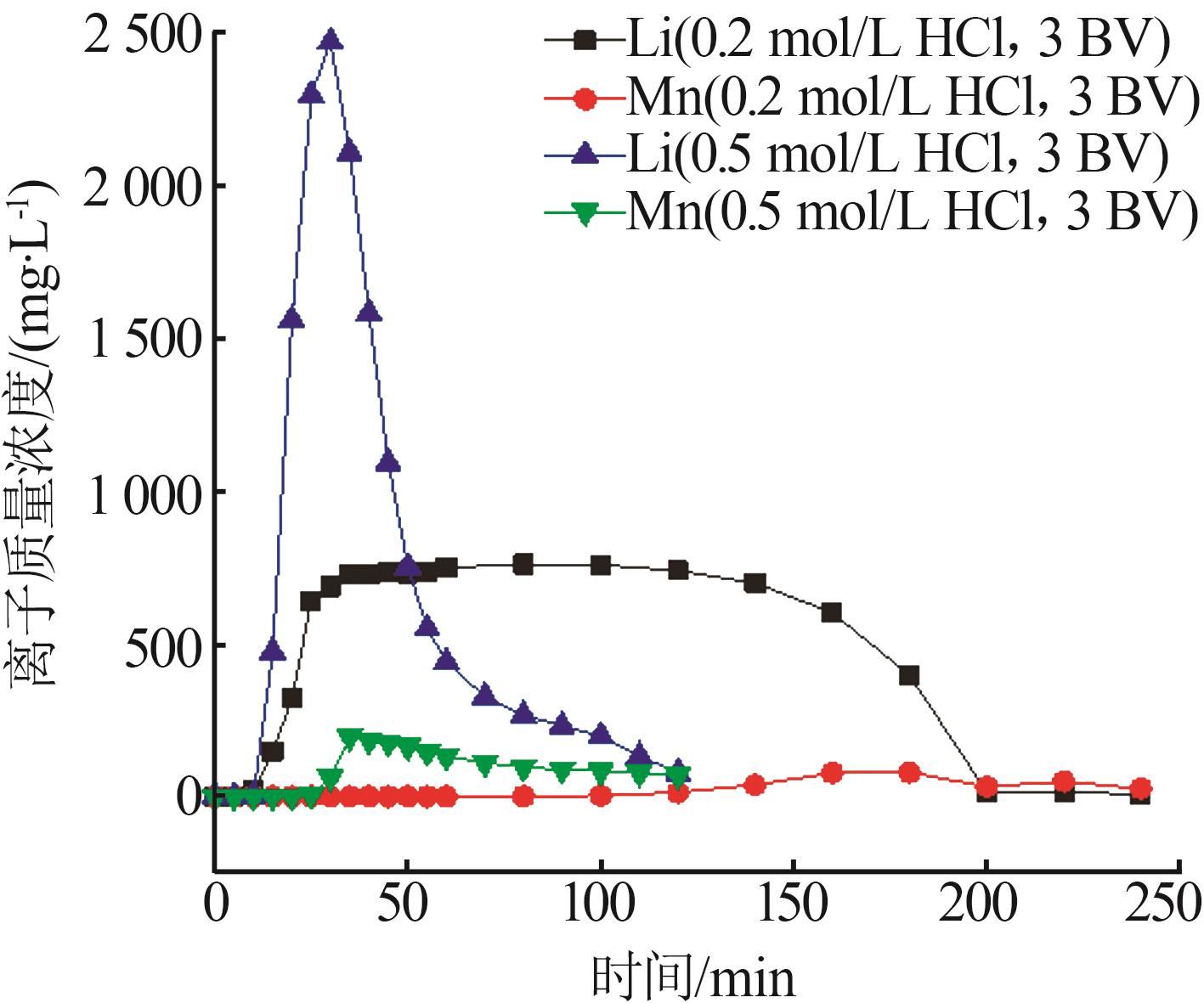

图5

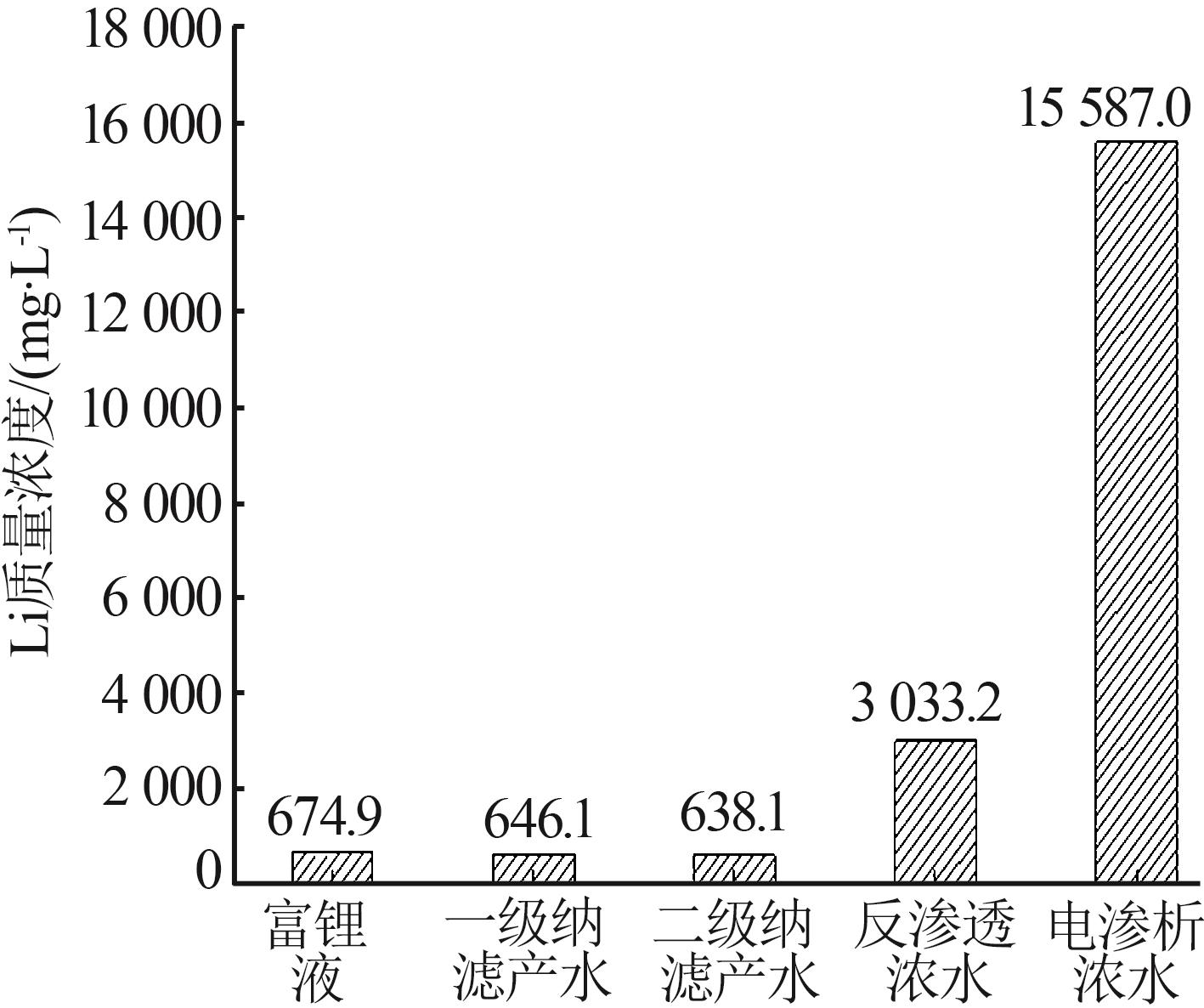

图6

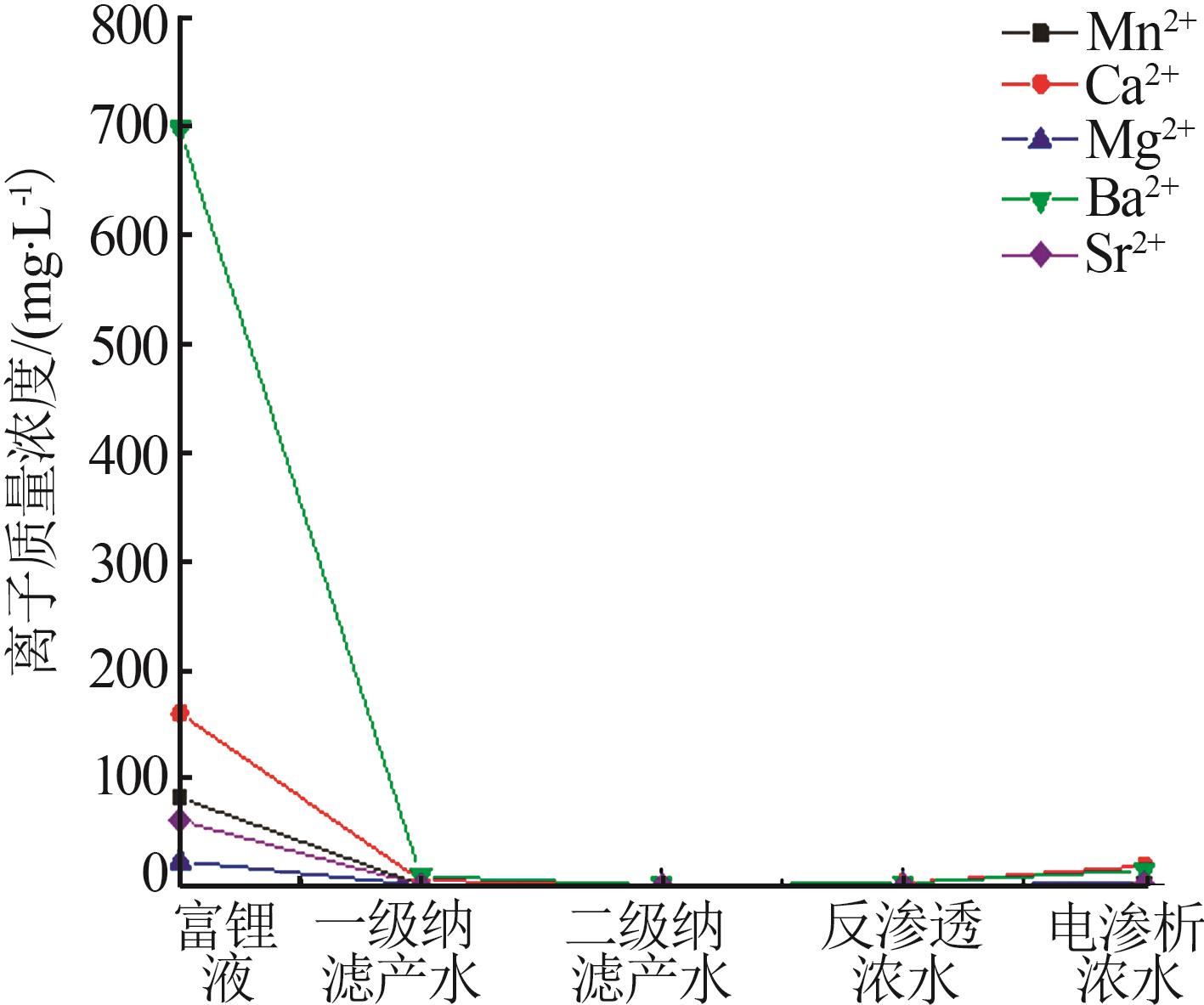

图7

表5

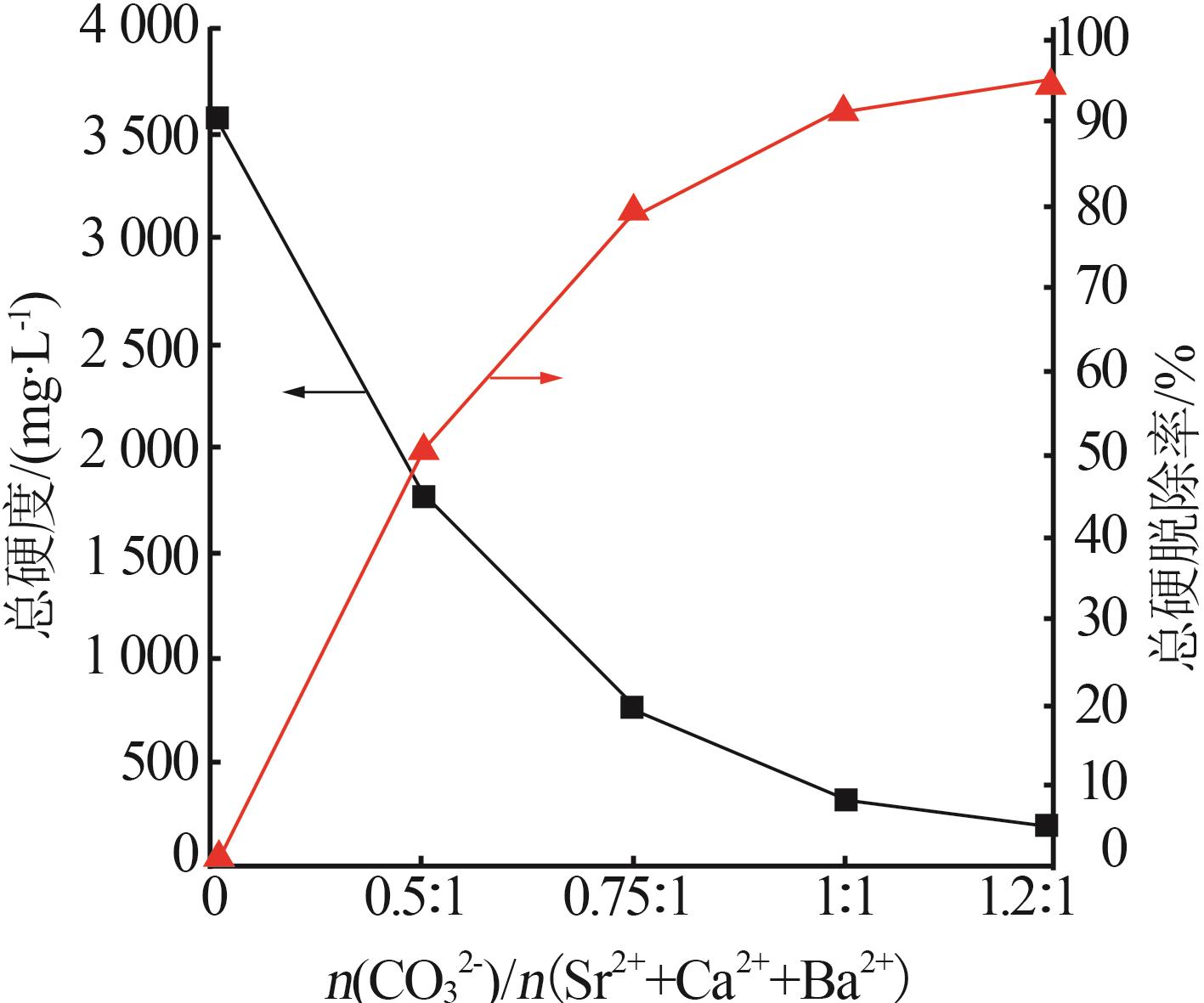

图8

参考文献 23

1	XU Xin, CHEN Yongmei, WAN Pingyu, et al. Extraction of lithium with functionalized lithium ion-sieves[J].Progress in Materials Science, 2016, 84：276-313.
2	GRUBER P W, MEDINA P A, KEOLEIAN G A, et al. Global lithi-um availability[J].Journal of Industrial Ecology, 2011, 15（5）：760-775.
3	王冬斌, 梁精龙, 邓孝纯, 等. 锂资源提取与回收及锂制备工艺研究现状[J].无机盐工业, 2020, 52（6）：8-12.
	WANG Dongbin, LIANG Jinglong, DENG Xiaochun, et al. Research status of extraction and recovery of lithium resources and preparation process of lithium[J].Inorganic Chemicals Industry, 2020, 52（6）：8-12.
4	张苏江, 张彦文, 张立伟, 等. 中国锂矿资源现状及其可持续发展策略[J].无机盐工业, 2020, 52（7）：1-7.
	ZHANG Sujiang, ZHANG Yanwen, ZHANG Liwei, et al. Present situation and sustainable development strategy of China's lithium resources[J].Inorganic Chemicals Industry, 2020, 52（7）：1-7.
5	乜贞, 卜令忠, 郑绵平. 中国盐湖锂资源的产业化现状：以西台吉乃尔盐湖和扎布耶盐湖为例[J].地球学报, 2010, 31（1）：95-101.
	NIE Zhen, BU Lingzhong, ZHENG Mianping. Lithium resources industrialization of salt lakes in China：A case study of the Xitaijinaier salt lake and the Zabuye salt lake[J].Acta Geoscientica Sinica, 2010, 31（1）：95-101.
6	后立胜, 李效广, 金若时, 等. 中国盐湖卤水锂资源禀赋分析与策略建议[J].资源与产业, 2016, 18（5）：55-61.
	HOU Lisheng, LI Xiaoguang, JIN Ruoshi, et al. China's saline lithium resources and suggestion[J].Resources ＆ Industries, 2016, 18（5）：55-61.
7	袁增, 王珏, 李小斌, 等. 川东地区气田水水质特性研究[J].油气田环境保护, 2021, 31（3）：11-14, 20.
	YUAN Zeng, WANG Jue, LI Xiaobin, et al. Study on the characteristics of gas field water quality in eastern Sichuan[J].Environmental Protection of Oil ＆ Gas Fields, 2021, 31（3）：11-14, 20.
8	KUMAR A, FUKUDA H, HATTON T A, et al. Lithium recovery from oil and gas produced water：A need for a growing energy industry[J].ACS Energy Letters, 2019, 4（6）：1471-1474.
9	JANG E, JANG Y, CHUNG E. Lithium recovery from shale gas produced water using solvent extraction[J].Applied Geochemistry, 2017, 78：343-350.
10	LEE J, CHUNG E. Lithium recovery by solvent extraction from simulated shale gas produced water-impact of organic compoun-ds[J].Applied Geochemistry, 2020, 116.Doi：10.1016/j.apgeochem.2020.104571. doi: 10.1016/j.apgeochem.2020.104571
11	ZANTE G, TRÉBOUET D, BOLTOEVA M. Solvent extraction of lithium from simulated shale gas produced water with a bifunctional ionic liquid[J].Applied Geochemistry, 2020, 123.Doi：10.1016/j.apgeochem.2020.104783. doi: 10.1016/j.apgeochem.2020.104783
12	钟辉. 偏钛酸型锂离子交换剂的交换性质及从气田卤水中提锂[J].应用化学, 2000, 17（3）：307-309.
	ZHONG Hui. Property of H₂TiO₃ type ion exchangers and extraction of lithium from brine of natural gas wells[J].Chinese Journal of Applied Chemistry, 2000, 17（3）：307-309.
13	刘文涛, 刘亦凡. 锂离子交换体Li_1.5Ti_1.625O₄的研究（Ⅲ）：Li1.5Ti1.625O4的造粒、改型及油田咸水中锂的回收[J].离子交换与吸附, 2011, 27（4）：353-358.
	LIU Wentao, LIU Yifan. Study on the lithium ion permutoid Li_1.5Ti_1.625O₄（Ⅲ）—Pelleting & modification of the precursor Li_1.5Ti_1.625O₄，and recovery of lithium from the salty water in oil fields[J].Ion Exchange and Adsorption, 2011, 27（4）：353-358.
14	储政, 吴钊, 黄伟. 锰系离子筛吸附法提纯油田富锂卤水技术研究[J].能源化工, 2020, 41（6）：30-33.
	CHU Zheng, WU Zhao, HUANG Wei. Study on purification of lithium-rich brine from oilfield by manganese ion-sieve[J].Energy Chemical Industry, 2020, 41（6）：30-33.
15	JANG Y, CHUNG E. Lithium adsorptive properties of H₂TiO₃ adsorbent from shale gas produced water containing organic compounds[J].Chemosphere, 2019, 221：75-80.
16	JANG Y, CHUNG E. Adsorption of lithium from shale gas produced water using titanium based adsorbent[J].Industrial & Engineering Chemistry Research, 2018, 57（25）：8381-8387.
17	CHUNG K S, LEE J C, KIM W K, et al. Inorganic adsorbent containing polymeric membrane reservoir for the recovery of lithium from seawater[J].Journal of Membrane Science, 2008, 325（2）：503-508.
18	CHITRAKAR R, KANOH H, MAKITA Y, et al. Synthesis of spinel-type lithium antimony manganese oxides and their Li⁺ extraction/ion insertion reactions[J].Journal of Materials Chemistry, 2000, 10（10）：2325-2329.
19	CHITRAKAR R, KANOH H, MIYAI Y, et al. A new type of manganese oxide（MnO₂·0.5H₂O） derived from Li_1.6Mn_1.6O₄ and its lithium ion-sieve properties[J].Chemistry of Materials, 2000, 12（10）：3151-3157.
20	MESHRAM P, PANDEY B D, MANKHAND T R. Extraction of lithium from primary and secondary sources by pre-treatment，leaching and separation：A comprehensive review[J].Hydrometallurgy, 2014, 150：192-208.
21	廖奇林. 气田采出水S^2-脱除技术研究[D].上海：华东理工大学, 2020.
	LIAO Qilin. Study on S^2- removal technology of gas field produced water [D].Shanghai：East China University of Science and Technology, 2020.
22	肖伽励. MnO₂离子筛制备、成型及锂吸附过程研究[D].上海：华东理工大学, 2015.
	XIAO Jiali. Study on preparation，molding and lithium adsorption process of MnO₂ ion sieve[D].Shanghai：East China University of Science and Technology, 2015.
23	DEAN J A. 兰氏化学手册[M].尚久方，译.13版.北京：科学出版社, 1991.

名称	规格型号	数量
原水罐	容积：30 m³；材质：聚乙烯（PE）	2个
高效旋流分离装置	尺寸：3 m×2 m× 5 m；材质：碳钢（CS）+聚脲	1套
脱硫装置	尺寸：φ0.3 m×5 m；材质：聚丙烯（PP）	2套
化学软化沉淀装置	尺寸：3.5 m×2 m× 3 m；材质：CS+聚脲	1套
锂吸附塔	尺寸：φ0.3 m×5 m；材质：PP	2套
纳滤膜装置	尺寸：2.5 m×0.6 m× 1.5 m；材质：复合膜，碳钢架子	1套
超滤膜装置	尺寸：2 m×0.6 m× 1.5 m；材质：聚偏氟乙烯（PVDF）膜，碳钢架子	1套
反渗透膜装置	尺寸：2 m×0.6 m× 1.5 m；材质：复合膜，碳钢架子	1套
电渗析装置	尺寸：4 m×3 m× 2.5 m；材质：复合膜，碳钢架子	1套
结晶装置	尺寸：2 m×1.5 m× 2.5 m；材质：搪瓷斧，碳钢架子	1套
离心分离装置	尺寸：1 m×1 m×0.5 m；材质：SS316L	1套
加药装置	溶药罐体积：200 L，罐体材质：PE/PP；加药装置尺寸：4 m×0.5 m× 1.5 m；加药装置材质：碳钢架子	5台
控制系统	配套设计	1套

样品	pH	ρ（Li）/（mg?L^-1）	ρ（Na）/（mg?L^-1）	ρ（Ca）/（mg?L^-1）	ρ（Mg）/（mg?L^-1）	ρ（Ba）/（mg?L^-1）	ρ（Sr）/（mg?L^-1）	ρ（B）/（mg?L^-1）
气田水预处理产水	8.3	65.2	72 510.0	1 273.8	121.7	1 135.3	928.3	425.6
流出混合液成分	7.6	7.8	74 770	1 270.1	119.1	1 041.8	921.5	411.1

项目	w （Li₂CO₃）	w （Na⁺）	w （Ca²⁺）	w （Mg²⁺）	w （Cl^-）	w （SO₄^2-）
未水洗碳酸锂产品	98.6	0.28	0.076	0.015	0.397	ND
一次水洗碳酸锂产品	99.8	0.06	0.036	0.009	0.014	ND
GB/T 11075—2013 Li₂CO₃-0	≥99.2	≤0.08	≤0.025	≤0.015	≤0.010	≤0.20
GB/T 11075—2013 Li₂CO₃-1	≥99.0	≤0.15	≤0.040	—	≤0.020	≤0.35
GB/T 11075—2013 Li₂CO₃-2	≥98.5	≤0.20	≤0.070	—	≤0.030	≤0.50
