蒸压参数与杂质对磷石膏制备α-半水石膏的影响

doi:10.19964/j.issn.1006-4990.2021-0303

无机盐工业 ›› 2022, Vol. 54 ›› Issue (3): 91-96.doi: 10.19964/j.issn.1006-4990.2021-0303

蒸压参数与杂质对磷石膏制备α-半水石膏的影响

陈金文^1,²(),易芸^1,³,张慧⁴,刘飞^1,²,杨林^1,²(),曹建新^1,³()

1.贵州大学化学与化工学院,贵州贵阳 550025
2.贵州省工业废弃物高效利用工程研究中心
3.贵州省绿色化工与清洁能源技术重点实验室
4.贵州省产品质量检验检测院

收稿日期:2021-05-25 出版日期:2022-03-10 发布日期:2022-03-18
作者简介:陈金文（1996— ）,男,硕士,研究方向为绿色化工与矿产资源化利用;E-mail： jwchen86@163.com。
基金资助:
国家重点研发计划(2018YFC1900202);贵州省科技计划项目(黔科合平台人才[2019]5703);贵州省科技计划项目(黔科合支撑[2021]一般489)

Effect of autoclave parameters and impurities on preparation of α-hemihydrate gypsum from phosphogypsum

CHEN Jinwen^1,²(),YI Yun^1,³,ZHANG Hui⁴,LIU Fei^1,²,YANG Lin^1,²(),CAO Jianxin^1,³()

1. School of Chemistry and Chemical Engineering,Guizhou University,Guiyang 550025,China
2. Engineering Research Center for High Efficiency Utilization of Industrial Waste of Guizhou Province
3. Key Laboratory of Guizhou Province for Green Chemical Industry and Clean Energy Technology
4. Guizhou Institute of Products Quality Inspection & Testing

Received:2021-05-25 Published:2022-03-10 Online:2022-03-18

摘要/Abstract

摘要：

通过分析磷石膏蒸压后样品的物相组成、相对结晶度、烘干抗压强度、微观形貌,研究了蒸压温度、保温时间、液固比、杂质等因素对磷石膏蒸压制备α-半水石膏的影响。结果表明：磷石膏蒸压后所得样品的烘干抗压强度与α-半水石膏晶体的相对结晶度呈正相关关系;在蒸压温度为130 ℃、保温时间为3~5 h、液固质量比为0.25条件下,所得α-半水石膏的相对结晶度高、烘干抗压强度大、晶体微观形貌完整且长径比小;磷石膏中的杂质会对蒸压样品的力学强度产生影响,将磷石膏水洗处理后,在蒸压温度为130 ℃、保温时间为3 h、液固质量比为0.25条件下,可制得2 h抗折强度为7.3 MPa、烘干抗压强度为32.8 MPa的α-半水石膏,该α-半水石膏符合JC/T 2038—2010《α型高强石膏》α30强度等级的要求。

关键词: 磷石膏, α-半水石膏, 蒸压, 相对结晶度, 强度

Abstract:

By analyzing the phase composition,relative crystallinity,drying compressive strength and microscopic morphology of the samples after autoclaving of phosphogypsum,the effect of autoclavic temperature,holding time,liquid-solid ratio and impurities on the preparation of α hemihydrate phosphogypsum by autoclavic compaction was studied.The results showed that the drying compressive strength of the samples obtained after autoclaving of phosphogypsum was positively correlated with the relative crystallinity of α hemihydrate gypsum crystals.When the autoclaved temperature was 130 ℃,the holding time was 3~5 h,and the liquid-solid ratio was 0.25,the obtainedα-hemihydrate gypsum had high relative crystallinity,high drying com-pressive strength,complete crystal micromorphology and small aspect ratio.Impurities in phosphogypsum would affect the me-chanical strength of autoclaved samples.After the phosphogypsum was washed with water,the α hemihydrate gypsum with a 2 h flexural strength of 7.3 MPa and a drying compressive strength of 32.8 MPa could be prepared under the conditions of au-toclaved temperature of 130 ℃,holding time of 3 h and liquid-solid ratio of 0.25,which was in line with the requirement of α30 strength grade in JC/T 2038—2010“α-type high strength gypsum”.

Key words: phosphogypsum, α-hemihydrate gypsum, autoclaved, relative crystallinity, strength

中图分类号:

TU528.47

陈金文,易芸,张慧,刘飞,杨林,曹建新. 蒸压参数与杂质对磷石膏制备α-半水石膏的影响[J]. 无机盐工业, 2022, 54(3): 91-96.

CHEN Jinwen,YI Yun,ZHANG Hui,LIU Fei,YANG Lin,CAO Jianxin. Effect of autoclave parameters and impurities on preparation of α-hemihydrate gypsum from phosphogypsum[J]. Inorganic Chemicals Industry, 2022, 54(3): 91-96.

图/表 10

表1

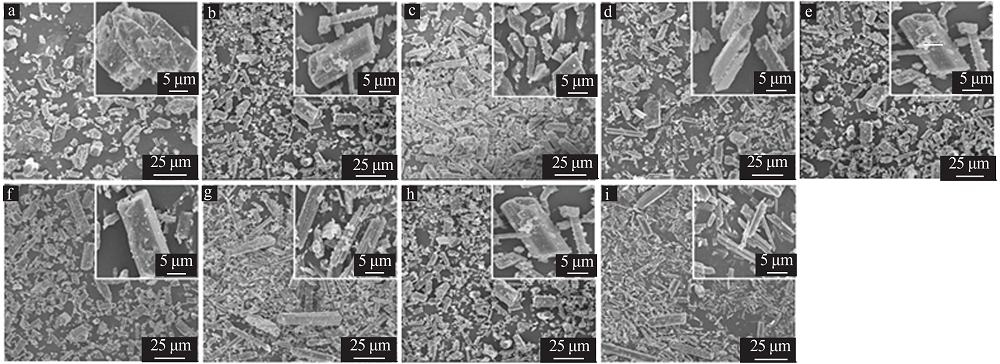

图1

图2

图3

图4

图5

表2

图6

表3

图7

参考文献 15

[1]	王荣谋, 马丽萍, 郑大龙, 等. 磷石膏流化分解过程颗粒的黏附特性[J]. 硅酸盐通报, 2017, 36(3):791-796.
[2]	赵红涛, 李会泉, 包炜军, 等. 磷石膏中微量含氟物相的光谱分析[J]. 光谱学与光谱分析, 2015, 35(8):2333-2338.
[3]	李展, 陈江, 张覃, 等. 磷石膏中磷、氟杂质的脱除研究[J]. 矿物学报, 2020, 40(5):639-646.
[4]	代典, 余学军, 潘志权. 浮选-化学法联用处理磷石膏制备高纯石膏[J]. 非金属矿, 2020, 43(1):44-48.
[5]	孙志立. 中国磷石膏资源化利用的展望与思考[J]. 硫酸工业, 2016(1):55-58.
[6]	童俊. “十三五”磷石膏处理处置现状及展望[J]. 建材发展导向, 2018, 16(16):6-11.
[7]	陈家伟. 磷石膏综合利用处置方案[J]. 广州化工, 2019, 47(1):109-111,120.
[8]	李逸晨. 石膏行业的发展现状及趋势[J]. 硫酸工业, 2019(11):1-7,13.
[9]	LU W, MA B, SU Y, et al. Preparation of α-hemihydrate gypsum from phosphogypsum in recycling CaCl₂ solution[J]. Construction and Building Materials, 2019, 214:399-412.
[10]	DUAN Z, LI J, LI T, et al. Influence of crystal modifier on the pre-paration of α-hemihydrate gypsum from phosphogypsum[J]. Con-struction & Building Materials, 2017, 133:323-329.
[11]	杨林, 张冰, 周杰, 等. 磷石膏制备α型高强石膏及其转化过程研究[J]. 建筑材料学报, 2014, 17(1):147-152.
[12]	何玉龙, 陈德玉, 刘路珍, 等. 磷石膏制备高强石膏工艺研究[J]. 非金属矿, 2015, 38(2):1-4.
[13]	罗东燕, 邱树恒, 陈霏, 等. 用蒸压法将磷石膏制备α半水石膏的研究[J]. 新型建筑材料, 2015, 42(9):23-26,46.
[14]	SINGH M. Effect of phosphatic and fluoride impurities of phospho-gypsum on the properties of selenite plaster[J]. Cement and Conc-rete Research, 2003, 33(9):1363-1369.
[15]	曾鲁平, 乔敏, 王伟, 等. 无碱速凝剂对硅酸盐水泥早期水化的影响[J]. 建筑材料学报, 2021, 24(1):31-38,44.

石膏样品	化学成分及质量分数/%
石膏样品	CaSO₄·2H₂O	Al₂O₃	SiO₂	MgO	Fe₂O₃	w-P₂O₅	w-F
PG	92.00	0.20	3.66	0.07	0.13	0.78	0.10
WPG	95.19	0.10	3.21	0.01	0.07	0.08	0.01
NPG	85.58	—	—	—	—	—	—

石膏原料	各物相质量分数/%
石膏原料	CaSO₄·2H₂O	CaSO₄·0.5H₂O	CaSO₄
PG	1.37	90.63	—
WPG	12.28	82.91	—
NPG	—	81.16	4.42

石膏原料	标准稠度需水量/%	凝结时间/min		力学强度/MPa
石膏原料	标准稠度需水量/%	初凝	终凝	2 h抗折强度	烘干抗压强度
PG	52	7	8	3.3	21.5
WPG	36	5	6	7.3	32.8
NPG	49	18	19	3.8	17.3

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

蒸压参数与杂质对磷石膏制备α-半水石膏的影响

Effect of autoclave parameters and impurities on preparation of α-hemihydrate gypsum from phosphogypsum

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 15

相关文章 15

Metrics

本文评价

推荐阅读 0

[1]	史王芳, 张永胜. 混凝土基非金属硼掺杂富氮氮化碳降解NO _x 性能研究[J]. 无机盐工业, 2025, 57(3): 116-123.
[2]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[3]	谭善宜, 文惠子, 何淑玉, 张沥文, 陈绍华, 习本军. 磷石膏中磷的浸出行为及其动力学研究[J]. 无机盐工业, 2025, 57(2): 105-112.
[4]	唐凯靖, 刘川北, 李英丁, 蒋勇, 吴俊男, 张涛. 超疏水磷石膏制品的制备及机理研究[J]. 无机盐工业, 2025, 57(1): 97-102.
[5]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[6]	罗通, 叶建周, 陈尚伟, 杨厚文, 陈福平. 灰钙对掺PCE的磷建筑石膏性能影响研究[J]. 无机盐工业, 2024, 56(8): 116-122.
[7]	孙岚, 谌世英, 杨柳絮, 牛依明, 赵澳楠. 镁渣固定磷石膏中可溶磷的基础研究[J]. 无机盐工业, 2024, 56(8): 92-98.
[8]	胡成, 刘梦, 向玮衡, 陈平, 王能, 卢冠举, 周金兰. CaCl₂和MgCl₂及其复合溶液制备α-半水石膏[J]. 无机盐工业, 2024, 56(7): 112-117.
[9]	程子扬, 陈国夫. 纳米SiO₂-水泥复合胶凝材料早期水化动力学研究[J]. 无机盐工业, 2024, 56(7): 80-87.
[10]	胡典, 郭泽, 张汉泉, 路漫漫. 焙烧工艺及典型杂质对磷石膏还原分解过程影响研究[J]. 无机盐工业, 2024, 56(7): 88-95.
[11]	胡成, 刘梦, 向玮衡, 段鹏选, 李顺凯, 明阳, 王能, 卢冠举. NaCl溶液浓度对磷石膏制备α-半水石膏转晶行为的影响[J]. 无机盐工业, 2024, 56(6): 87-93.
[12]	屠艳平, 白登显, 程书凯, 谢俊杰, 黄志良, 陈国夫. 矿粉和生石灰高温改性对磷石膏水泥基材料性能影响[J]. 无机盐工业, 2024, 56(6): 94-101.
[13]	王明顺, 敖先权, 袁兴, 董文燕, 陈前林. 转晶剂对磷石膏制备无水硫酸钙影响的研究[J]. 无机盐工业, 2024, 56(5): 101-107.
[14]	邓伏礼, 夏志祥, 龙秉文, 张逸, 戴亚芬, 王斌, 丁一刚. 磷石膏反浮选提纯工艺研究[J]. 无机盐工业, 2024, 56(5): 115-120.
[15]	代红涛, 沈芳芳, 杨文涛. 利用垃圾焚烧渣制备陶瓷透水路面砖的试验研究[J]. 无机盐工业, 2024, 56(5): 121-127.

首 页

蒸压参数与杂质对磷石膏制备α-半水石膏的影响

Effect of autoclave parameters and impurities on preparation of α-hemihydrate gypsum from phosphogypsum

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
