煅白水化改性对其炼镁实验的影响及机理研究

doi:10.19964/j.issn.1006-4990.2024-0264

摘要/Abstract

摘要：

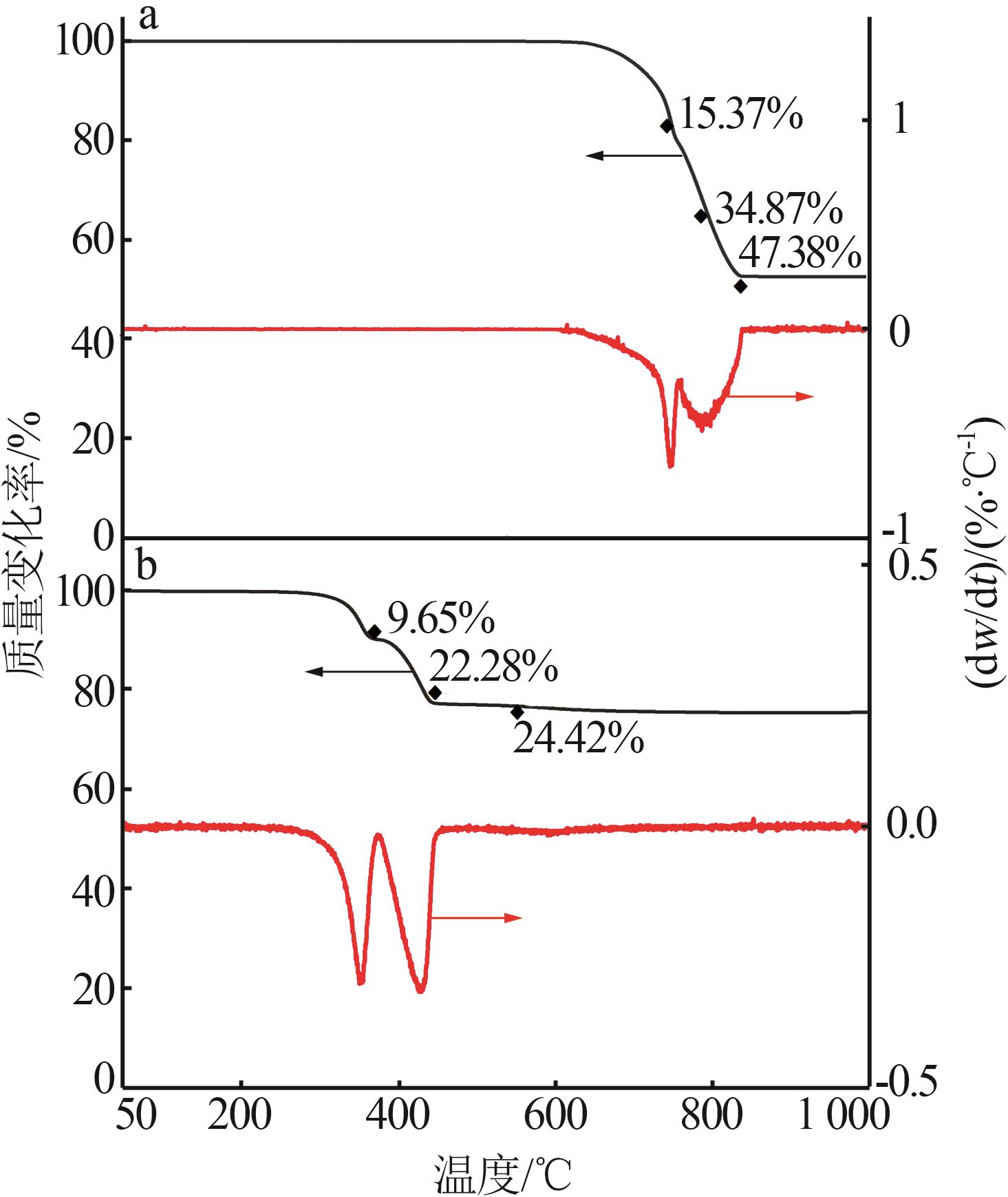

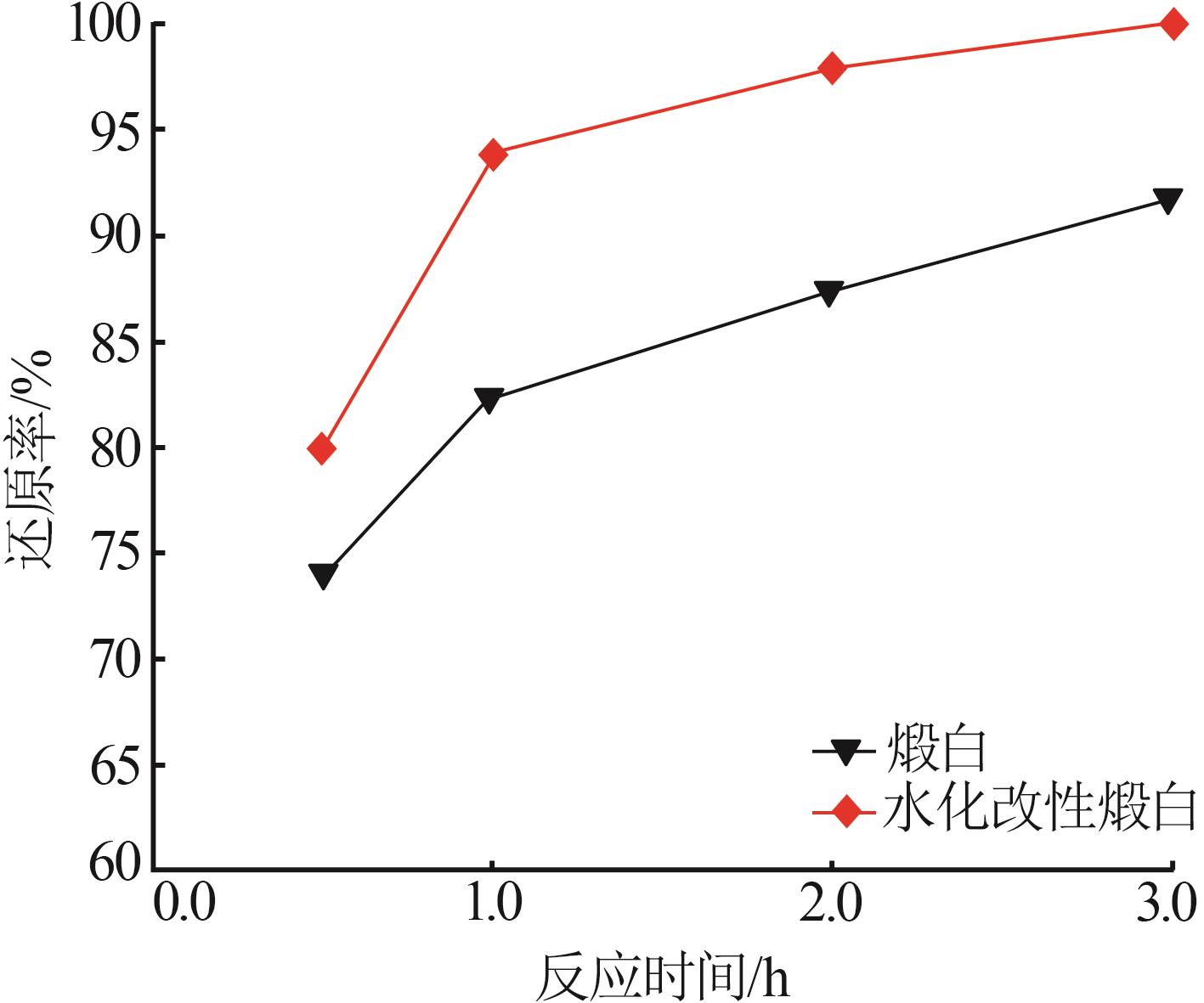

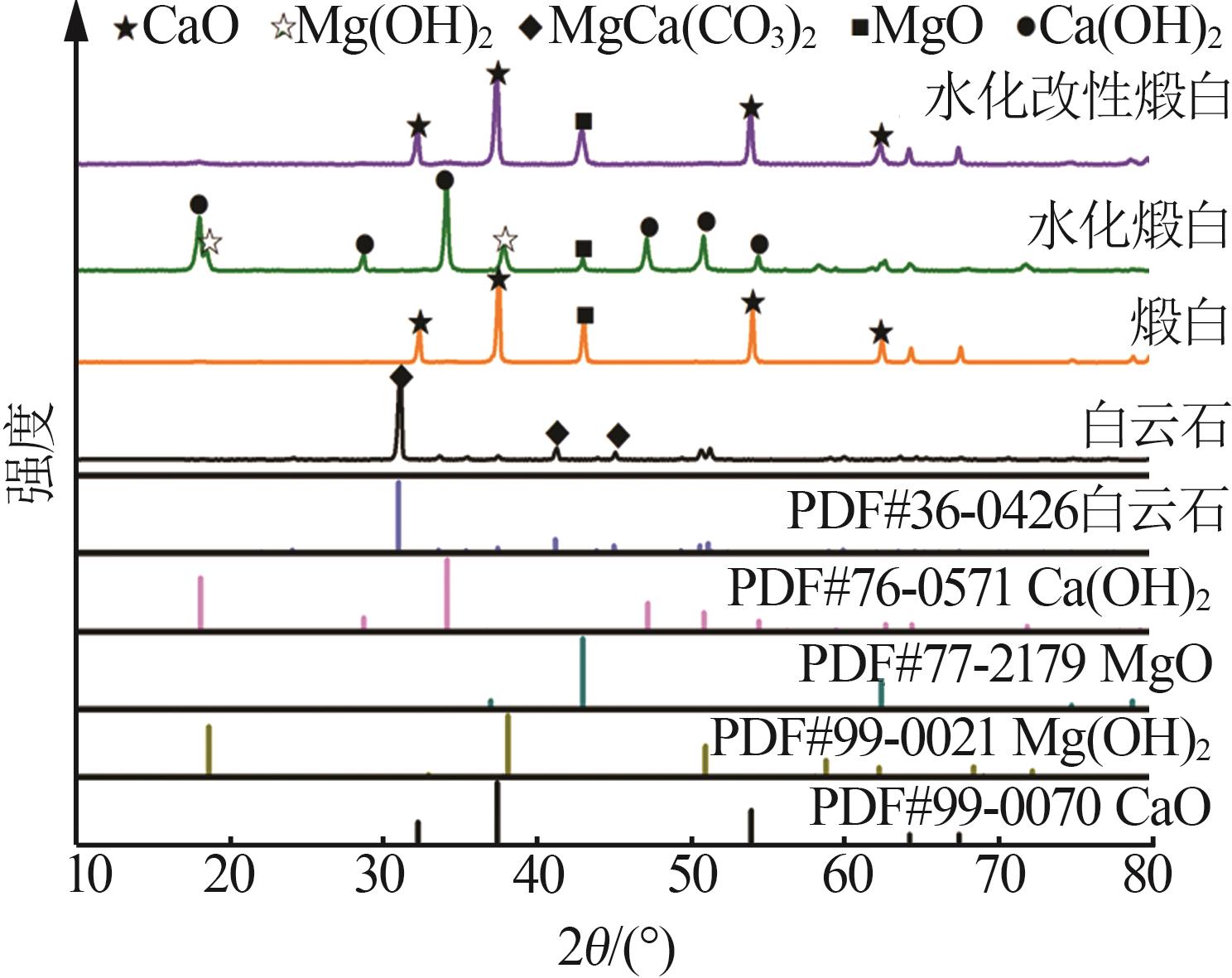

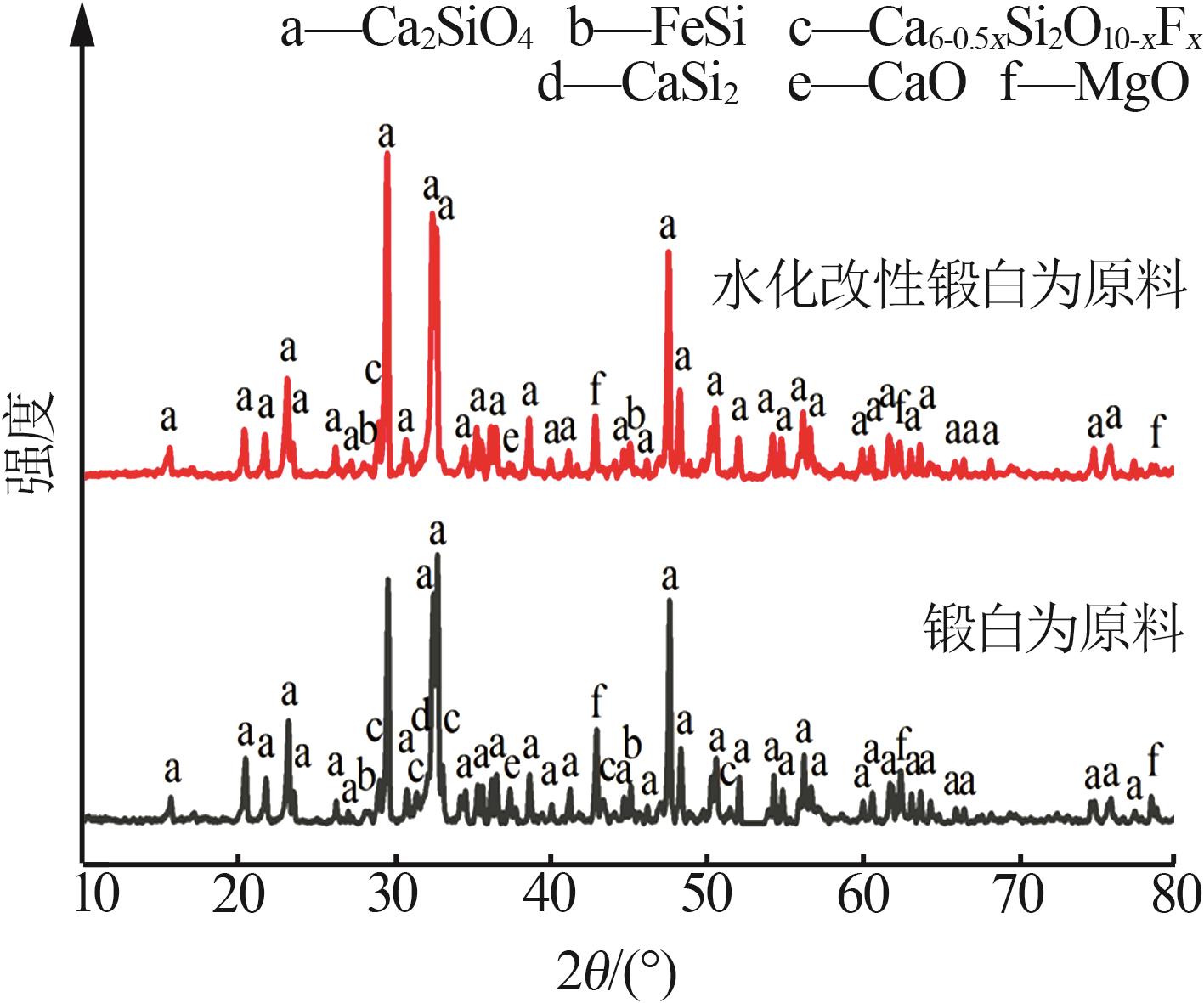

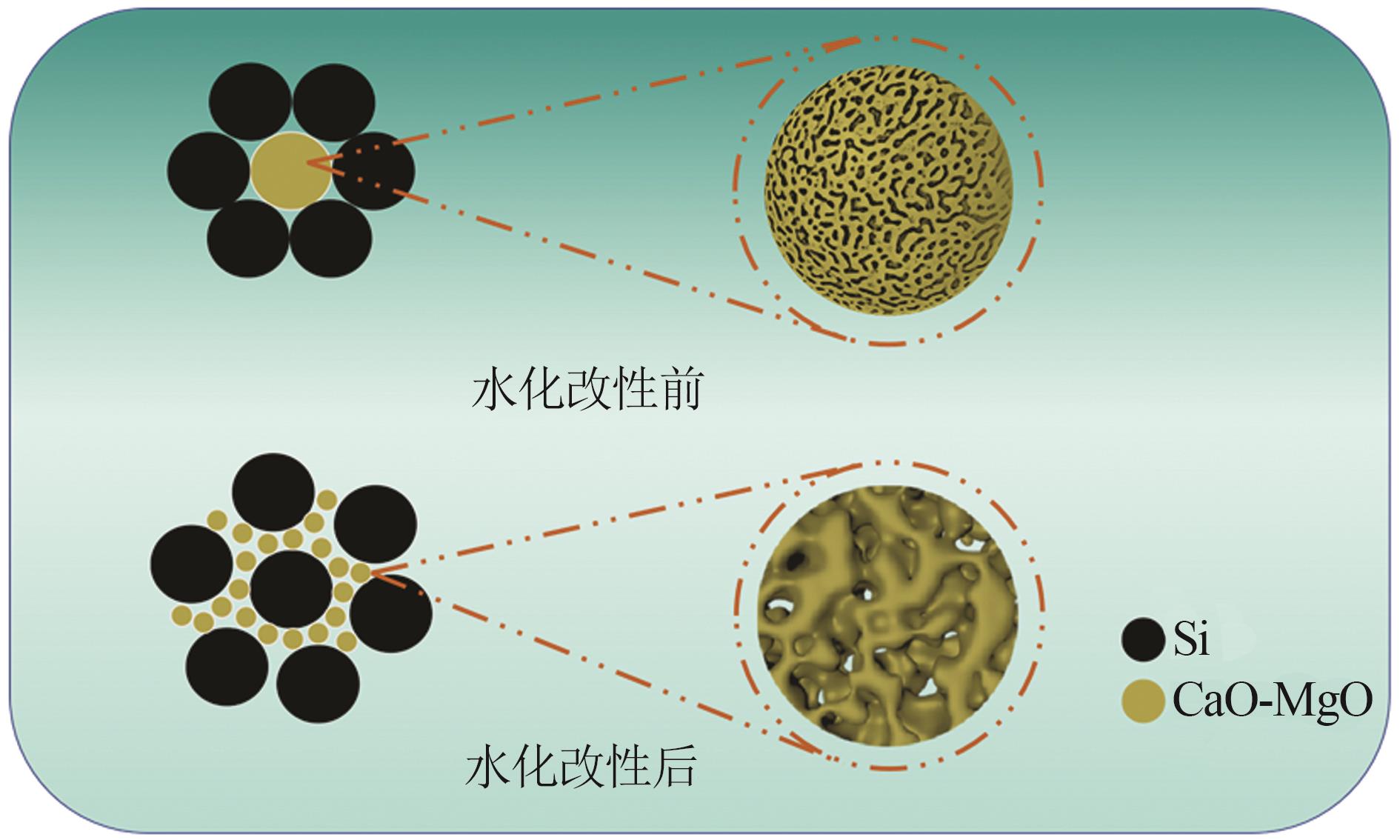

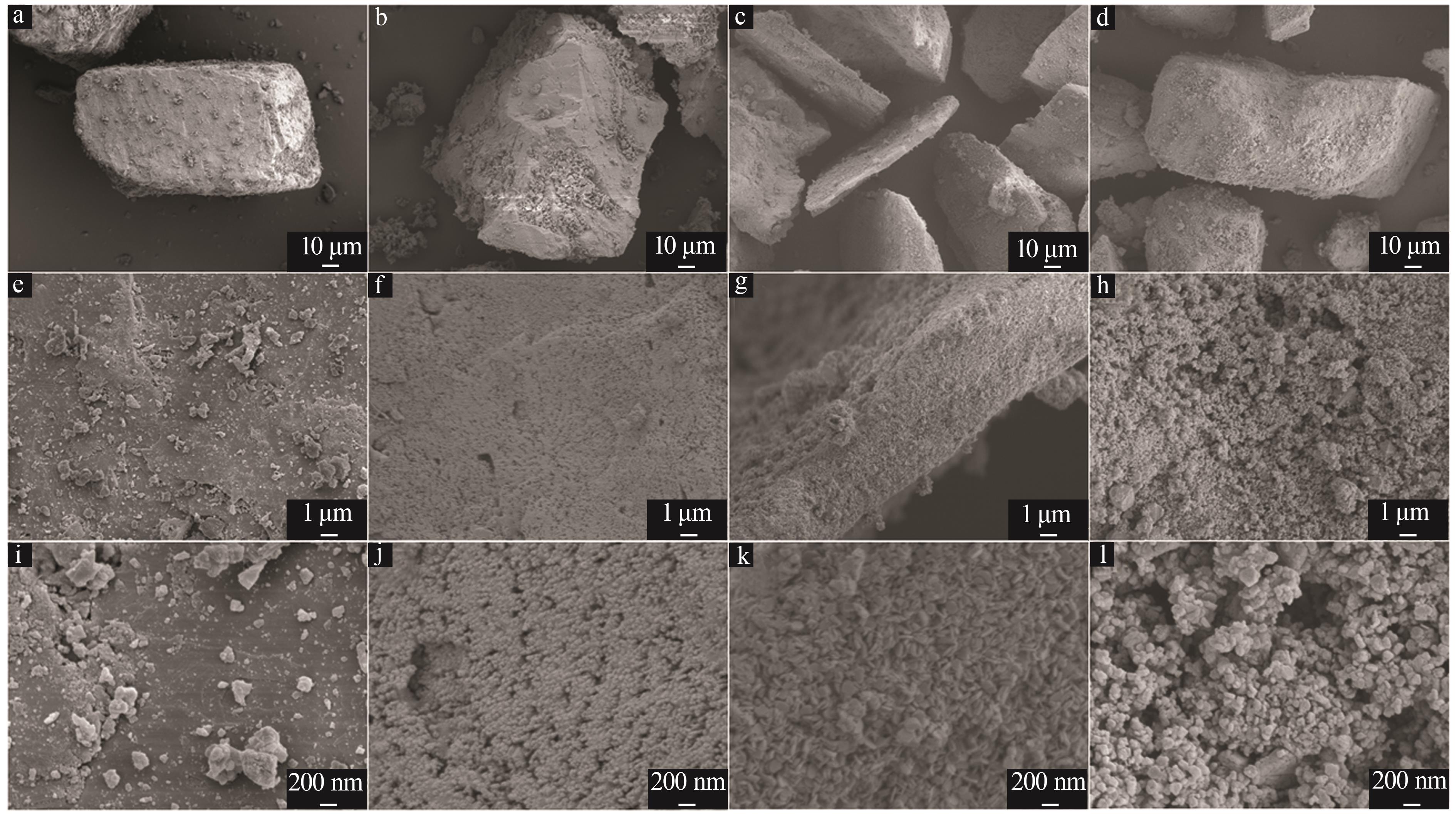

中国是世界上最大的金属镁生产国和出口国，但较低的镁还原率导致炼镁能耗高、生产效率低、废镁渣多且氧化镁含量高，严重制约了中国金属镁产业的绿色、健康发展。为提高炼镁还原率，对炼镁原料煅白进行了改性处理。首先，将白云石煅烧得到的煅白通过水化-再煅烧工艺制备水化改性煅白。随后，分别以煅白和水化改性煅白为原料，与硅铁、萤石混合并压制成还原球团，在高温、真空条件下进行炼镁实验。通过热重分析（TG）、X射线衍射（XRD）、比表面积分析（BET）、粒度分析仪及扫描电镜-能谱分析（SEM-EDS）对水化改性前后煅白及炼镁实验还原渣的物相性质、结构、组分和形貌进行了系统表征。实验结果表明，水化改性后的煅白粒度显著减小，颗粒尺寸从60 μm降至1 μm，其微观形貌呈现疏松多孔结构，孔隙发达且孔径增大，比表面积从8.41 m²/g增加至23.23 m²/g。煅白经改性处理后，炼镁实验的镁还原率显著提高，在还原时间为1.0 h的条件下，以煅白为原料的炼镁实验镁还原率为82%，而以水化改性煅白为原料的炼镁实验镁还原率提升至94%。这表明水化改性处理有效改善了煅白的物理化学性质，从而显著提升了炼镁效率。

关键词: 煅白, 水化, 皮江法, 炼镁

Abstract:

China is the world′s leading producer and exporter of metallic magnesium.However，the low reduction rate of magnesium oxide results in high energy consumption，inefficient production，and a significant amount of waste magnesium slag with a high content of magnesium oxide.This hinders the green and healthy development of the metallic magnesium industry.To enhance reduction rate of magnesium oxide in magnesium smelting，modified treatment was conductedon the dolime.The dolime derived from dolomite was firstly hydrated and subsequently subjected to further calcination in order to produce hydrated modified dolime.Then the dolime and the hydrated modified dolime were mixed with ferrosilicon and fluorite，pressed into reduced pellets，and subjected to the magnesium extraction experiment under high temperature and vacuum.The properties，structure，composition and morphology of dolime before and after hydration modification and the residual slag and Mg after experiments were characterized by TG，XRD，BET，particle size analyzer and SEM-EDS.The results demonstrated a significant reduction in the particle size of hydrated modified dolime，with the particle size decreasing from 60 μm to 1 μm.The microstructure exhibited a loose and porous nature，characterized by well⁃developed pores and increased pore size，and the specific surface area was increased from 8.41 m²/g to 23.23 m²/g.Furthermore，the modification treatment led to an increase in the reduction rate of magnesium oxide，as evidenced by a reduction rate of 82% for magnesium oxide in experiments using dolime as raw material under a reduction time of 1.0 h，compared to a reduction rate of 94% for magnesium oxide in experiments using hydrated modified dolime as raw material.It suggested that the hydration modification treatment effectively enhanced the physicochemical properties of the dolime，thereby significantly boosting the magnesium smelting efficiency.

Key words: calcined white, hydration, pidgeon, magnesium smelt

中图分类号:

O614.22

李直, 黄小锐, 姜震宇, 李雪, 赵坤, 许光文. 煅白水化改性对其炼镁实验的影响及机理研究[J]. 无机盐工业, 2025, 57(5): 18-25.

LI Zhi, HUANG Xiaorui, JIANG Zhenyu, LI Xue, ZHAO Kun, XU Guangwen. Study on effect and mechanism of hydration of dolime on its magnesium extraction experiment[J]. Inorganic Chemicals Industry, 2025, 57(5): 18-25.

图/表 11

图1

图2

表1

图3

图4

图5

图6

图7

图8

表2

图9

参考文献 25

1	单智伟，王悦存，王鹏飞，等.集成化白云石悬浮煅烧引领镁产业变革［J］.中国材料进展，2024，43（1）：46-53.
	SHAN Zhiwei， WANG Yuecun， WANG Pengfei，et al.Integrated suspension calcination of dolomite leads great change in magnesium industry［J］.Materials China，2024，43（1）：46-53.
2	JAYASATHYAKAWIN S， RAVICHANDRAN M， BASKAR N，et al.Mechanical properties and applications of magnesium alloy⁃review［J］.Materials Today：Proceedings，2020，27：909-913.
3	MURTHY Y I.State⁃of⁃art studies on applications of magnesium alloys in construction industry［J］.International Journal of Structural Engineering，2024，14（2）：186-202.
4	朵云霞，王丽娟，李仪，等.海绵钛中杂质元素Al来源及控制技术研究［J］.钢铁钒钛，2022，43（1）：36-39.
	Yunxia DUO， WANG Lijuan， LI Yi，et al.Source analysis and control technology of impurity Al in titanium sponge［J］.Iron Steel Vanadium Titanium，2022，43（1）：36-39.
5	李吉帆，盛卓，李开华，等.镁热法生产海绵钛过程反应器温度场模拟研究［J］.钢铁钒钛，2023，44（2）：20-27.
	LI Jifan， SHENG Zhuo， LI Kaihua，et al.Numerical simulation of the temperature field in titanium sponge reactor during magnesium thermal production process［J］.Iron Steel Vanadium Titanium，2023，44（2）：20-27.
6	毕秋艳，党力，曹海莲，等.青海盐湖镁资源开发与利用研究进展［J］.盐湖研究，2022，30（1）：101-109.
	BI Qiuyan， DANG Li， CAO Hailian，et al.Development and utilization of magnesium resources in Qinghai salt lakes［J］.Journal of Salt Lake Research，2022，30（1）：101-109.
7	郭丽莉，李振，王晓民，等.水氯镁石和高钙菱镁石制备氢氧化镁［J］.有色金属（冶炼部分），2022（1）：103-107.
	GUO Lili， LI Zhen， WANG Xiaomin，et al.Preparation of magnesium hydroxide from bischofite and high⁃calcium magnesite［J］.Nonferrous Metals（Extractive Metallurgy），2022（1）：103-107.
8	乔小斌，李直，徐梓馥，等.盐湖提锂副产镁渣的炼镁工艺研究［J］.现代化工，2023，43（S2）：136-140.
	QIAO Xiaobin， LI Zhi， XU Zifu，et al.Research on magnesium refining process of by⁃product magnesium slag from lithium extraction in salt lake［J］.Modern Chemical Industry，2023，43（S2）：136-140.
9	田驰，侯欣彤，韩振南，等.真空下活性煅白制备的反应动力学研究［J］.辽宁化工，2021，50（7）：929-934.
	TIAN Chi， HOU Xintong， HAN Zhennan，et al.Reaction kinetics study of calcined dolomite under vacuum calcination［J］.Liaoning Chemical Industry，2021，50（7）：929-934.
10	吴晓阳.中国镁资源开发利用现状及发展对策［J］.现代矿业，2023，39（9）：33-38，48.
	WU Xiaoyang.Present situation and development countermeasures of exploitation and utilization of magnesium resources in China［J］.Modern Mining，2023，39（9）：33-38，48.
11	车玉思，杜胜敏，宋建勋，等.金属镁生产新工艺研究现状与进展［J］.中国有色金属学报，2022，32（6）：1719-1733.
	CHE Yusi， DU Shengmin， SONG Jianxun，et al.Research status and progress of novel technology for magnesium production［J］.The Chinese Journal of Nonferrous Metals，2022，32（6）：1719-1733.
12	梁文玉，孙晓林，李凤善，等.金属镁冶炼工艺研究进展［J］.中国有色冶金，2020，49（4）：36-44，53.
	LIANG Wenyu， SUN Xiaolin， LI Fengshan，et al.Research progress on magnesium smelting methods［J］.China Nonferrous Metallurgy，2020，49（4）：36-44，53.
13	朱福兴，李亮，李开华，等.电解法制镁的产品质量分析及控制［J］.轻金属，2019（11）：45-50.
	ZHU Fuxing， LI Liang， LI Kaihua，et al.Product quality analysis and control of magnesium by electrolysis［J］.Light Metals，2019（11）：45-50.
14	FU Daxue， WANG Yaowu， ZHANG Ting′an，et al.Review on the silicothermic process for primary magnesium production［J］.Metallurgical and Materials Transactions B，2023，54（1）：1-21.
15	XU Jilei， LIU Jinhui， ZHAO Yuming，et al.Mechanism of solid⁃liquid reaction in magnesium smelting by silicothermic process［J］.Ceramics International，2024，50（9）：14830-14841.
16	韩继标，傅大学，郭军华，等.镁蒸气在真空条件下的冷凝行为［J］.稀有金属材料与工程，2021，50（9）：3361-3365.
	HAN Jibiao， FU Daxue， GUO Junhua，et al.Condensation behavior of magnesium vapor in vacuum［J］.Rare Metal Materials and Engineering，2021，50（9）：3361-3365.
17	徐祥斌，曹慧君，徐佳.煅白热容的理论计算及试验测定［J］.轻金属，2018（3）：46-48.
	XU Xiangbin， CAO Huijun， XU Jia.Theoretical calculation and experimental determination of calcined dolomite heat capacity［J］.Light Metals，2018（3）：46-48.
18	刘红湘，田阳，杨斌，等.皮江法炼镁与真空碳热还原法炼镁生命周期评价比较研究［J］.有色金属（冶炼部分），2021（11）：37-45.
	LIU Hongxiang， TIAN Yang， YANG Bin，et al.Comparison on life cycle assessment of magnesium smelting by pidgeon process and vacuum carbothermal reduction method［J］.Nonferrous Metals（Extractive Metallurgy），2021（11）：37-45.
19	郑芮，杨博，王安，等.硅热法炼镁增产提质的原理探索与应用［J］.中国有色金属学报，2023，33（7）：2347-2355.
	ZHENG Rui， YANG Bo， WANG An，et al.Principle exploration and application of simultaneous achieving production and quality of magnesium in silicothermic reduction process［J］.The Chinese Journal of Nonferrous Metals，2023，33（7）：2347-2355.
20	郭军华，丁天然，李培艳，等.加强炼镁传热效率的研究进展［J］.有色金属科学与工程，2023，14（6）：756-763，772.
	GUO Junhua， DING Tianran， LI Peiyan，et al.Research progress in strengthening the heat transfer efficiency of magnesium smelting［J］.Nonferrous Metals Science and Engineering，2023，14（6）：756-763，772.
21	HIDAYAT T， SIREGAR M Y， SANTOSO I，et al.The effects of reductant and additive on the magnesium extraction from calcined dolomite via metallothermic reduction under vacuum condition［J］.Vacuum，2022，202：111196.
22	YOOSUK B， UDOMSAP P， PUTTASAWAT B.Hydration⁃dehydration technique for property and activity improvement of calcined natural dolomite in heterogeneous biodiesel production：Structural transformation aspect［J］.Applied Catalysis A：General，2011，395（1/2）：87-94.
23	阿旦春，肖学英，文静，等.氢氧化镁制备活性MgO及MOC的工艺研究［J］.矿产综合利用，2022（3）：17-26.
	Danchun A， XIAO Xueying， WEN Jing，et al.Study on the preparation of active MgO and MOC from magnesium hydroxide［J］.Comprehensive Utilization of Mineral Resources，2022（3）：17-26.
24	张超，宋建勋，车玉思，等.工艺参数对硅热法炼镁过程的影响机理［J］.中国有色金属学报，2021，31（5）：1347-1357.
	ZHANG Chao， SONG Jianxun， CHE Yusi，et al.Influence mechanism of technology parameters on silicothermic reduction proc⁃ess［J］.The Chinese Journal of Nonferrous Metals，2021，31（5）：1347-1357.
25	FU Daxue， JI Zonghui， GUO Junhua，et al.Diffusion and phase transformations during the reaction between ferrosilicon and CaO·MgO under vacuum［J］.Journal of Materials Research and Technology，2020，9（3）：4379-4385.

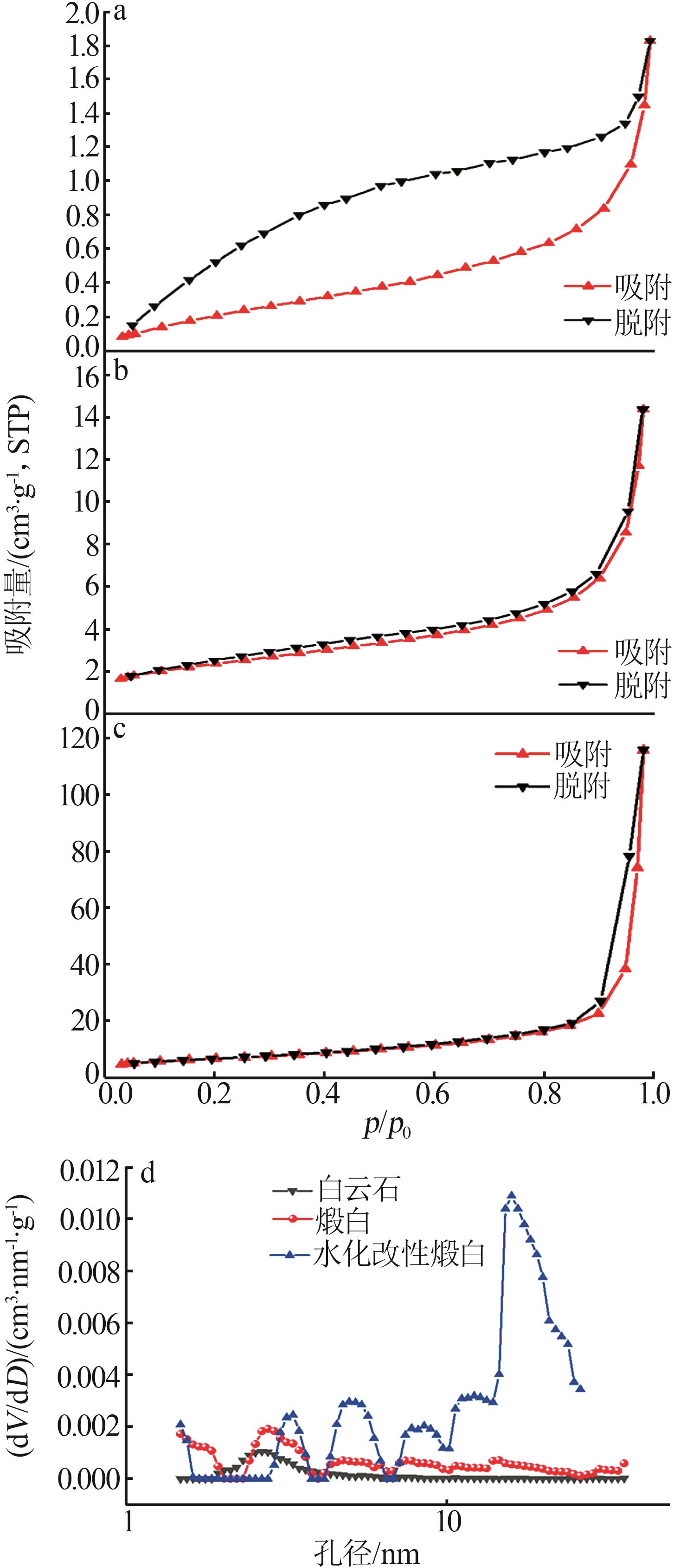

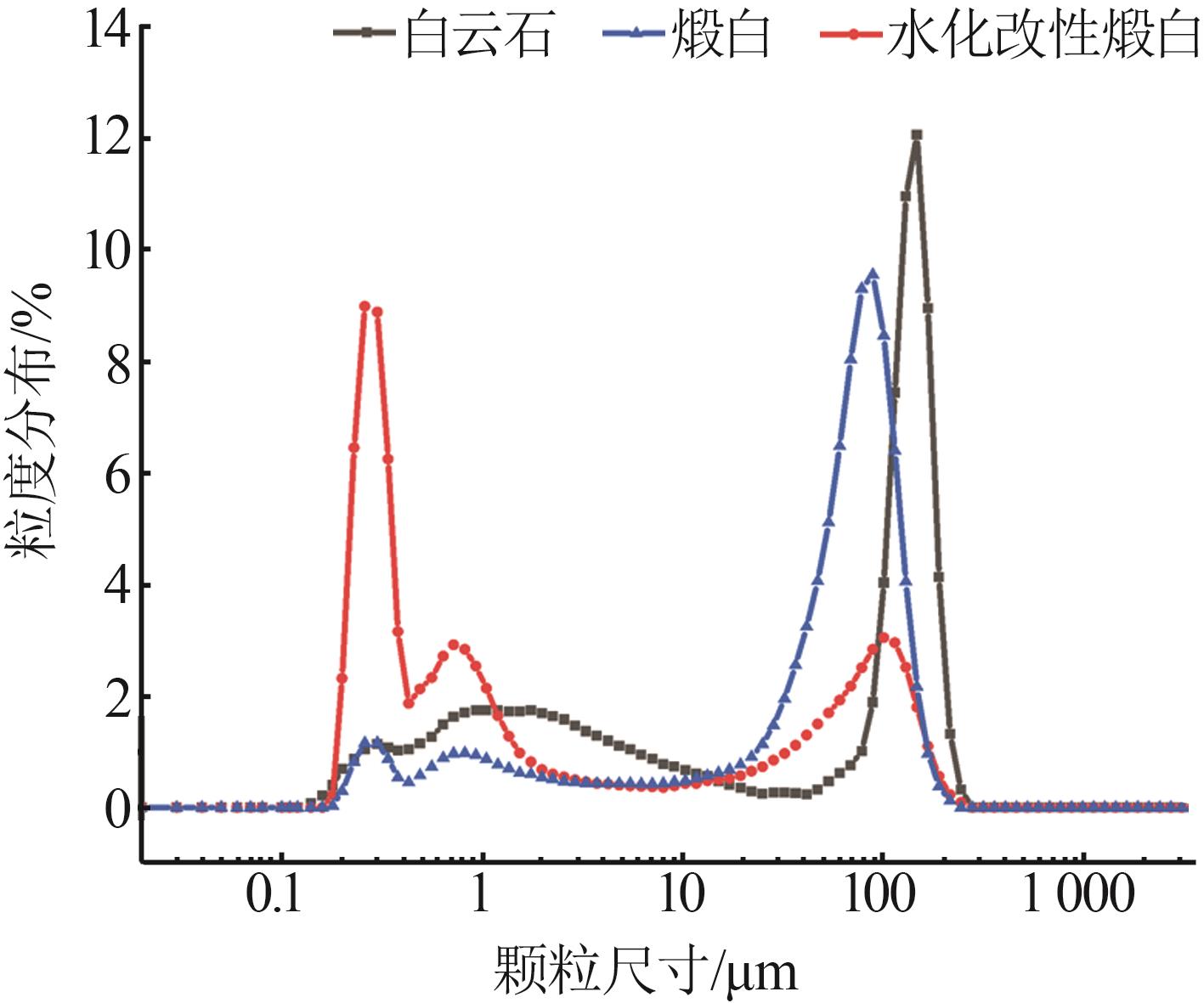

样品	晶粒尺寸/nm		粒度D₅₀/ μm	比表面积/ （m²·g^-1）	孔径/ nm
样品	CaO	MgO	粒度D₅₀/ μm	比表面积/ （m²·g^-1）	孔径/ nm
白云石	—	—	93.84	0.90	2.65
煅白	46.2	41.2	61.50	8.41	2.77
水化改性煅白	35.8	22.1	0.94	23.23	16.02

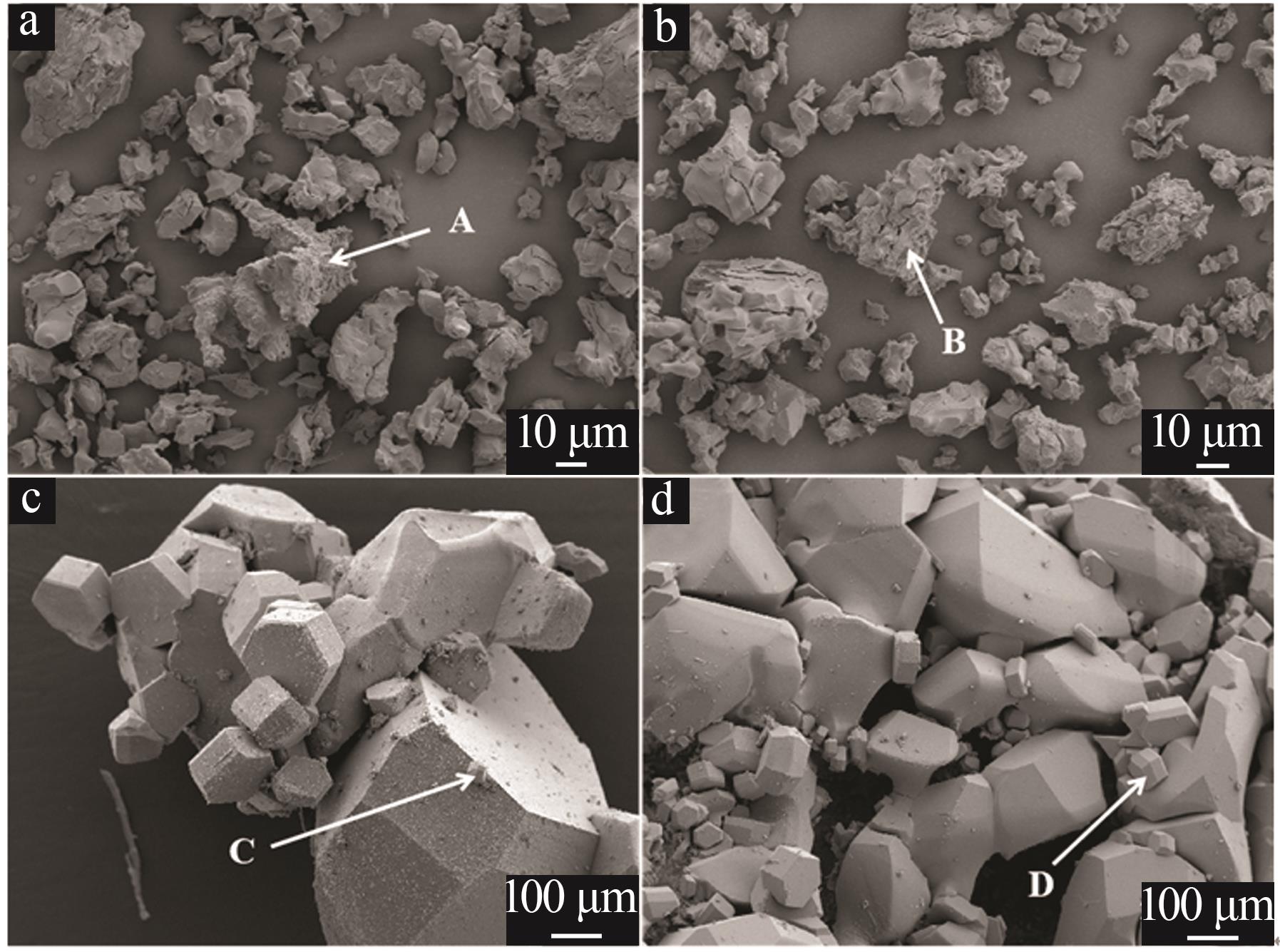

位置	原子数分数/%
位置	Mg	O	Ca	Si	F	Fe
A	14.97	60.70	12.69	1.57	9.09	0.98
B	5.02	30.13	49.54	13.52	1.78	—
C	83.50	16.50	—	—	—	—
D	83.61	16.39	—	—	—	—

[1]	王丰, 宋宇, 何兆益, 夏羽花, 毕研立, 冯浩, 曹东伟. 磷石膏复合胶凝材料力学性能与微观特性研究[J]. 无机盐工业, 2025, 57(5): 93-99.
[2]	沈晓倩, 周斐, 刘婉晨, 许露, 吴俊书. FeS修饰的水化硅酸钙复合材料制备及其总铬移除性能研究[J]. 无机盐工业, 2025, 57(2): 57-67.
[3]	程子扬, 陈国夫. 纳米SiO₂-水泥复合胶凝材料早期水化动力学研究[J]. 无机盐工业, 2024, 56(7): 80-87.
[4]	余舟, 何兆益, 唐亮, 何盛, 肖海鑫, 肖懿训. 典型硫酸盐固废复合胶凝材料制备与微观特性研究[J]. 无机盐工业, 2024, 56(4): 90-97.
[5]	张桂东, 杨雪娇, 郭旭东, 杨林. 煅烧法与常压酸化法制备磷Ⅱ型无水石膏的水化性能研究[J]. 无机盐工业, 2024, 56(2): 104-110.
[6]	倪栋, 唐亮, 何兆益, 王健, 裴姗姗, 夏磊. 电解锰渣对熟石灰-矿渣体系硫酸盐激发性能研究[J]. 无机盐工业, 2024, 56(11): 151-157.
[7]	姜立龙, 李剑秋, 杨林, 张庆刚. 高镁磷尾矿作为矿物掺合料应用于混凝土性能研究[J]. 无机盐工业, 2024, 56(1): 90-95.
[8]	许丽, 张强. 铁尾矿粉水泥基材料的性能实验研究[J]. 无机盐工业, 2023, 55(6): 116-123.
[9]	杜光钢, 何童, 徐泽辉, 刘磊. 静爆剂中氧化钙在不同煅烧条件下的性能研究[J]. 无机盐工业, 2023, 55(10): 35-41.
[10]	张太玥,谢凡,郭君渊. 磷石膏基复合胶凝材料的性能优化及机理研究[J]. 无机盐工业, 2022, 54(9): 136-142.
[11]	刘应强,呙润华,刘喜杰. 硅灰、偏高岭土对矿渣-粉煤灰微珠胶凝材料性能的影响[J]. 无机盐工业, 2022, 54(6): 102-108.
[12]	王悠悠,袁浩,韩晴晴,谌世英. 激发剂对粉煤灰-钛石膏-电石渣体系的活化及作用机理[J]. 无机盐工业, 2022, 54(6): 115-119.
[13]	田朋,李伟,杨雨哲,刘坤吉,徐前进,宁桂玲. 异丙醇铝水解制高纯拟薄水铝石[J]. 无机盐工业, 2022, 54(2): 54-59.
[14]	王磊,李金丞,张晓伟,张栋梁,王觅堂. 地质聚合物激发剂及其激发原理[J]. 无机盐工业, 2022, 54(2): 16-20.
[15]	刘俊霞,李忠育,张茂亮,海然. 矿物掺合料改性磷酸镁水泥研究进展[J]. 无机盐工业, 2022, 54(1): 18-23.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
