SiO2介导超疏水/超亲油杂化海绵的制备及油/水分离研究

doi:10.19964/j.issn.1006-4990.2024-0215

无机盐工业 ›› 2025, Vol. 57 ›› Issue (3): 64-70.doi: 10.19964/j.issn.1006-4990.2024-0215

SiO₂介导超疏水/超亲油杂化海绵的制备及油/水分离研究

马铭扬¹(), 陈敏奕¹, 孙涛¹^,²^,³, 薛斌¹^,²^,³^,⁴()

1.上海海洋大学食品学院化学系，上海 201306
2.农业部水产品贮藏保鲜质量安全风险评估实验室（上海），上海 201306
3.食品科学与工程国家级实验教学示范中心（上海海洋大学），上海 201306
4.临港新片区海洋生物医药科技创新型平台，上海 201306

收稿日期:2024-04-18 出版日期:2025-03-10 发布日期:2025-03-21
通讯作者: 薛斌，男，博士，副教授，主要研究方向为功能材料化学及应用；E-mail：bxue@shou.edu.cn。
作者简介:马铭扬，男，硕士，研究方向为油/水分离材料；E-mail：2440443019@ qq.com。
基金资助:
上海海洋大学资助项目(A2-2006-00-200212)

Study on preparation and oil/water separation performance of silica-mediated superhydrophobic/superoleophilic hybrid sponge

MA Mingyang¹(), CHEN Minyi¹, SUN Tao¹^,²^,³, XUE Bin¹^,²^,³^,⁴()

1. Department of Chemistry，College of Food Science and Technology，Shanghai Ocean University，Shanghai 201306，China
2. Laboratory of Quality and Safety Risk Assessment for Aquatic Product on Storage and Preservation（Shanghai），Ministry of Agriculture，Shanghai 201306，China
3. National Experimental Teaching Demonstration Center for FoodScience and Engineering（Shanghai Ocean University），Shanghai 201306，China
4. Marine Biomedical Scienceand Technology Innovation Platform of Lingang Special Area，Shanghai 201306，China

Received:2024-04-18 Published:2025-03-10 Online:2025-03-21

摘要/Abstract

摘要：

理性设计特殊表面润湿性对提高吸附材料的油/水分离效率具有重要意义。以商品三聚氰胺海绵为基底材料，以正硅酸乙酯为硅源，通过酸/碱催化下的溶胶-凝胶法负载了二氧化硅（SiO₂），之后将油酸在铁（Ⅲ）离子的催化作用下与SiO₂表面硅羟基发生酯化反应，以SiO₂为媒介实现了油酸在海绵表面的固定，得到了有机-无机杂化海绵材料。结构和形貌表征表明，杂化海绵制备策略有效且大孔骨架稳定并具备介孔特征。接触角测量结果表明，油酸的接枝改性赋予了海绵特殊的润湿性，使其表现出超疏水和超亲油特性，在空气中的水接触角达到154°，油接触角近乎为0°。该杂化海绵对常见轻油和重油均具有吸附能力，其中对三氯甲烷的吸附容量可达25.86 g/g，对二甲基硅油具备良好循环吸附性能，50次循环后吸附容量仍保持在70%以上，对正己烷/水混合物的连续分离效率可达8×10⁵ L/（m³·h）。SiO₂介导可以方便地改变三聚氰胺海绵的润湿性能，是制备高效油/水分离杂化材料的有效途径，具有潜在应用价值。

关键词: 二氧化硅介导, 三聚氰胺海绵, 超疏水性, 超亲油性, 油/水分离

Abstract:

Rational design of special surface wettability is important to improve the oil/water separation efficiency of adsorbed materials.With commercial melamine sponge as the base material and ethyl orthosilicate as the silicon source，silica（SiO₂） was supported by sol-gel method under the catalysis of acid/base.Then oleic acid was esterified with silica hydroxyl on the surface of SiO₂ under the catalysis of iron（Ⅲ） ion，and oleic acid was fixed on the surface of the sponge with SiO₂ as the medium.The organic-inorganic hybrid sponge materials were obtained.The structure and morphology of the hybrid sponge showed the effectiveness of the preparation strategy，macroporous skeleton stability and mesoporous characteristics.The contact angle measurement results showed that the grafted oleic acid invested the sponge special wettability，making it showed super hydrophobic and super lipophilic characteristics，and the water contact angle in the air could reach 154°，and the oil contact angle could reach nearly 0°.The hybrid sponge had adsorption capacity for common light oil and heavy oil，among which the adsorption capacity of trichloromethane could reach 25.86 g/g，and the cyclic adsorption performance of dimethylsilicone oil was good，and the adsorption capacity remained above 70% after 50 cycles，and the continuous separation efficiency of n-hexane/water mixture could reach 8×10⁵ L/（m³·h）.SiO₂-mediated could easily change the wettability of melamine sponge，which was an effective way to prepare high-efficiency oil/water separation hybrid materials，and had potential application value.

Key words: silica mediated, melamine sponge, superhydrophobic, superlipophilic, oil/water separation

中图分类号:

TQ127.2

马铭扬, 陈敏奕, 孙涛, 薛斌. SiO₂介导超疏水/超亲油杂化海绵的制备及油/水分离研究[J]. 无机盐工业, 2025, 57(3): 64-70.

MA Mingyang, CHEN Minyi, SUN Tao, XUE Bin. Study on preparation and oil/water separation performance of silica-mediated superhydrophobic/superoleophilic hybrid sponge[J]. Inorganic Chemicals Industry, 2025, 57(3): 64-70.

图/表 9

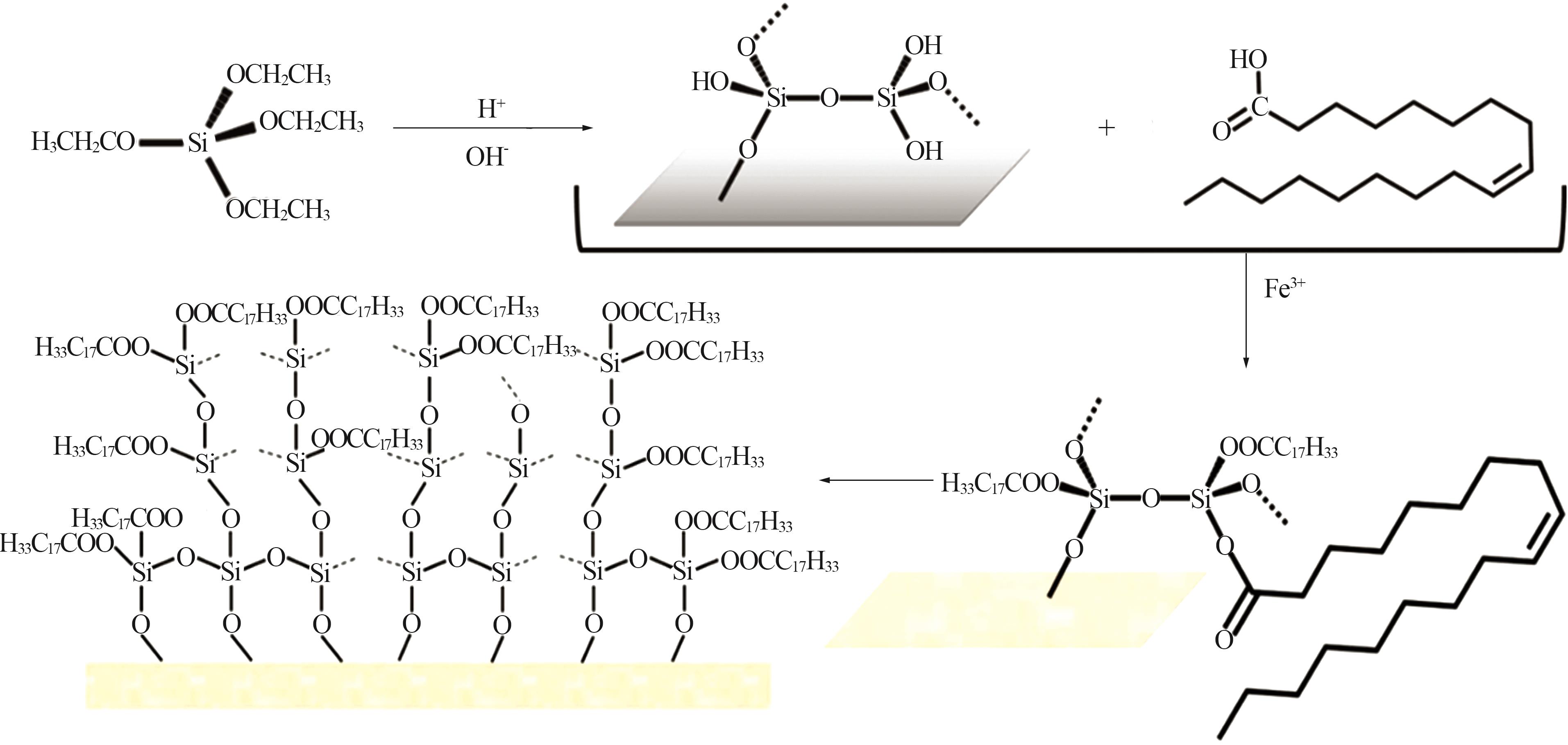

图1

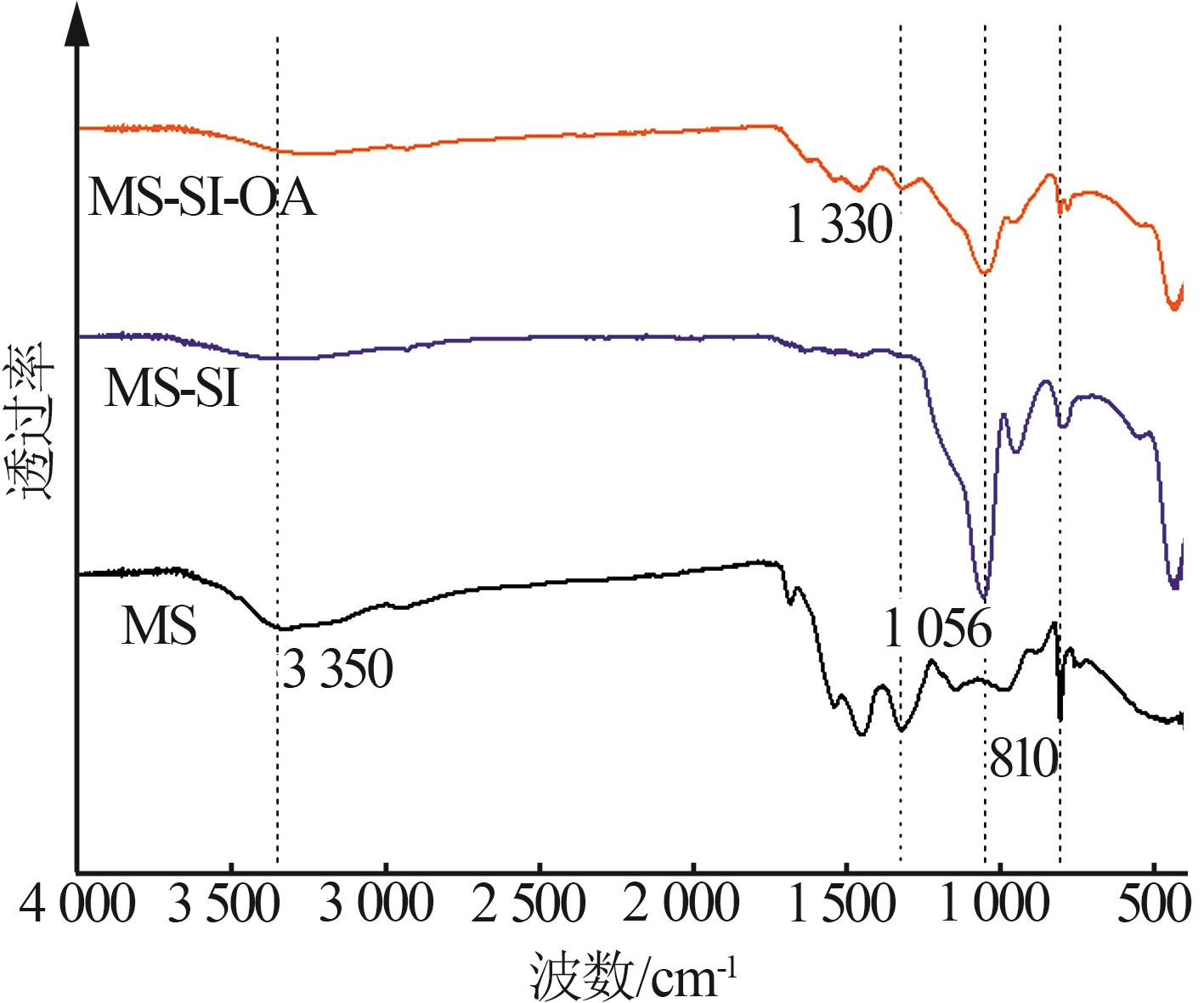

图2

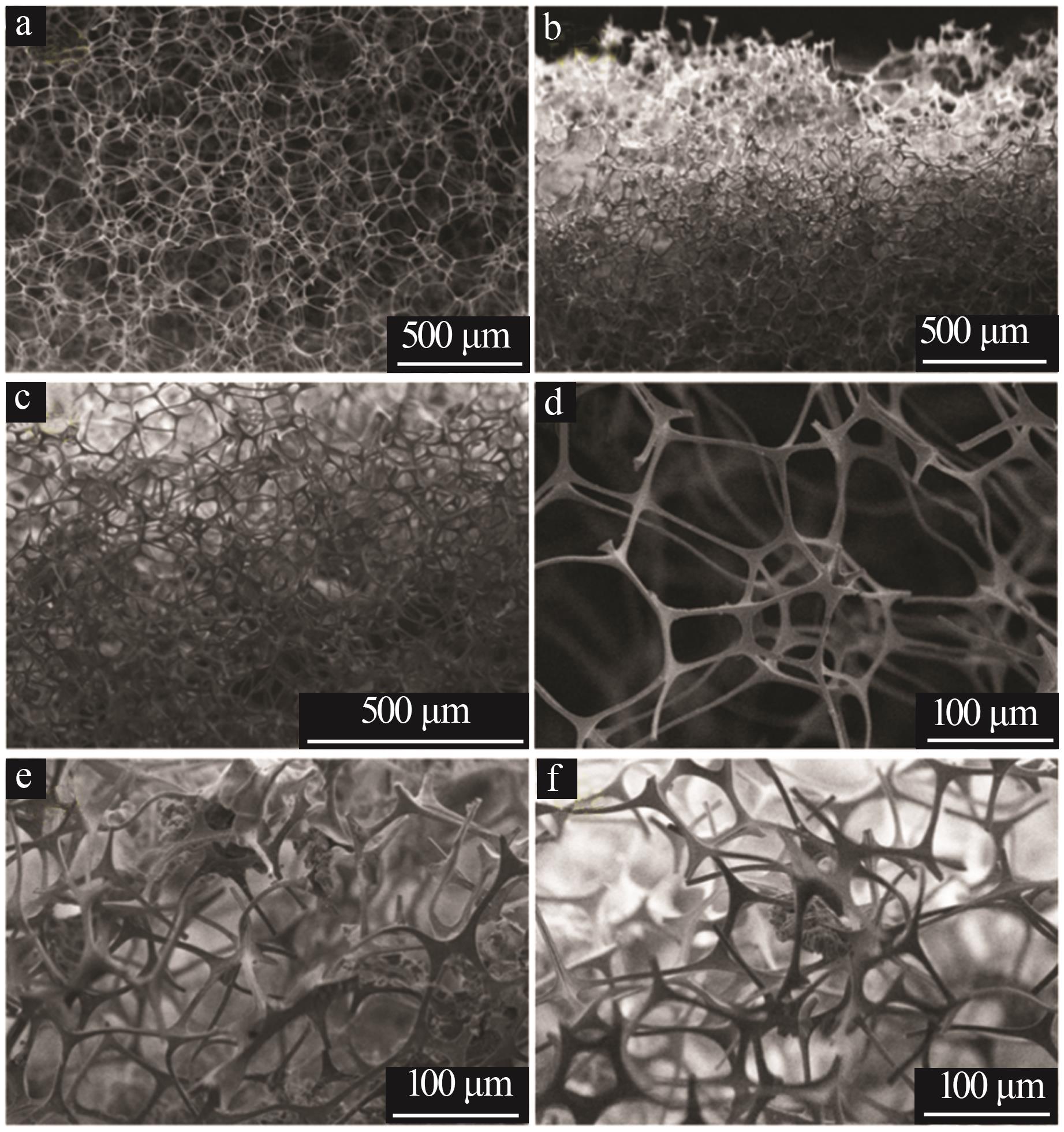

图3

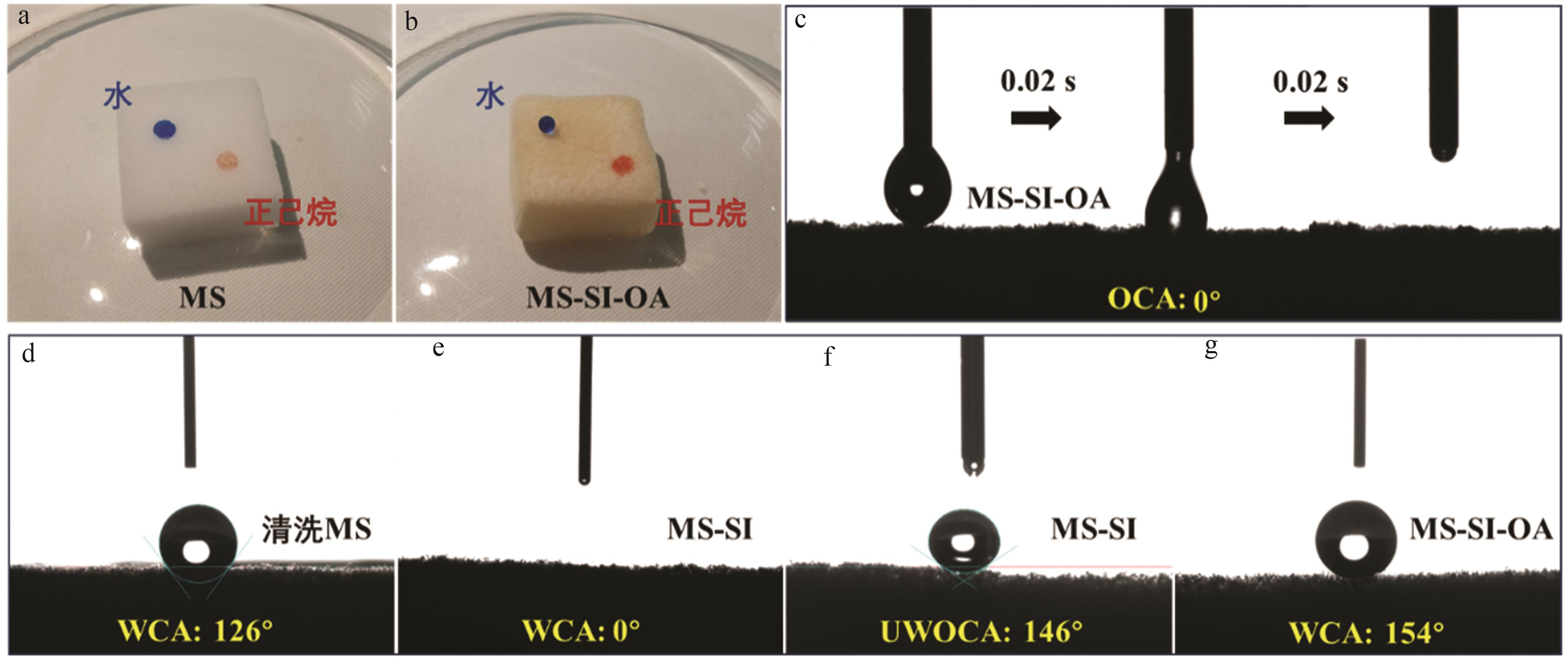

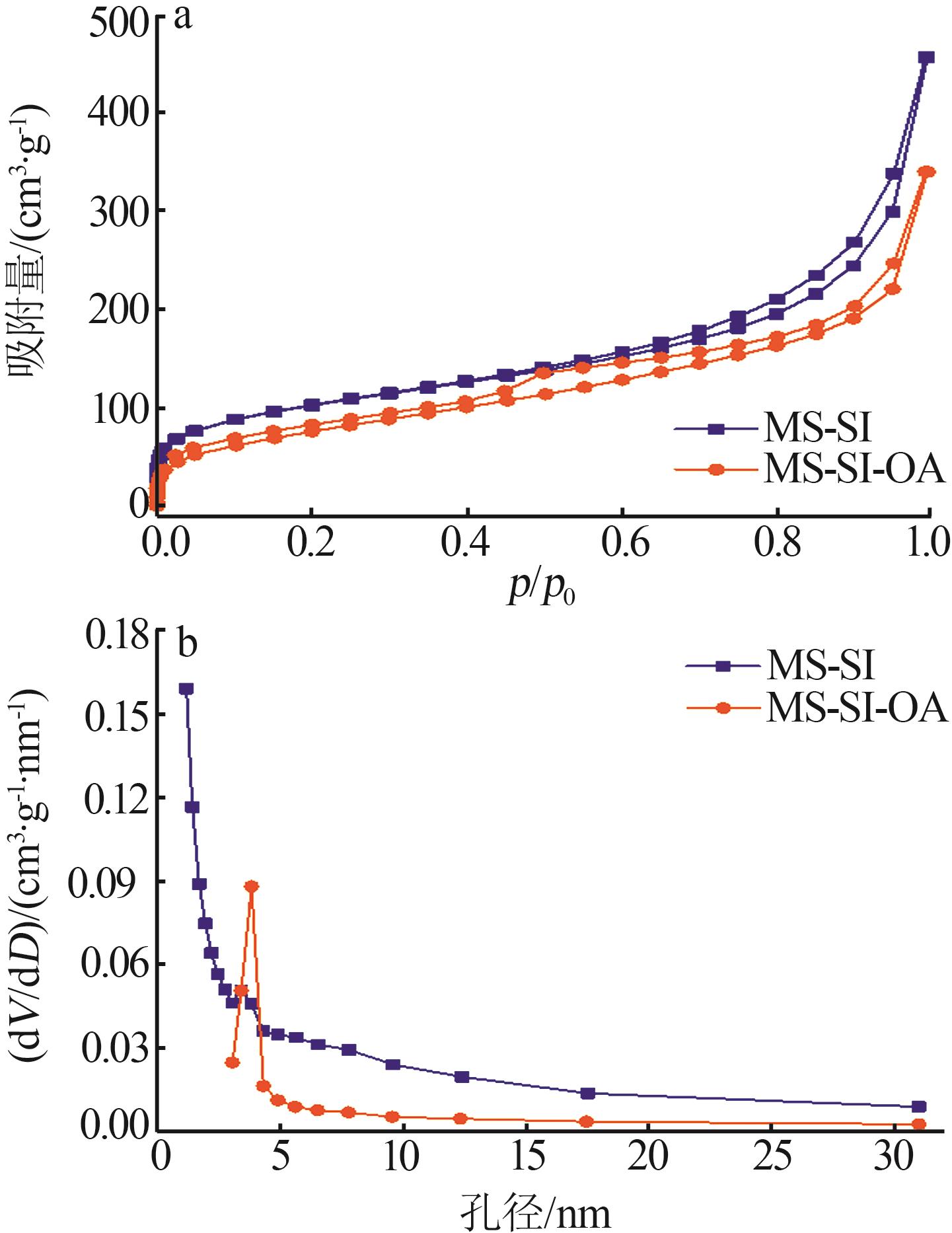

图4

表1

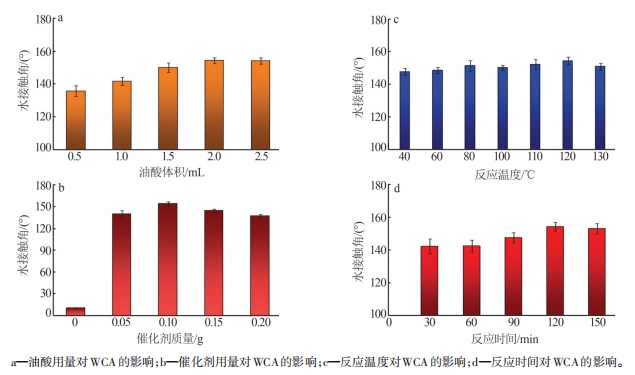

图5

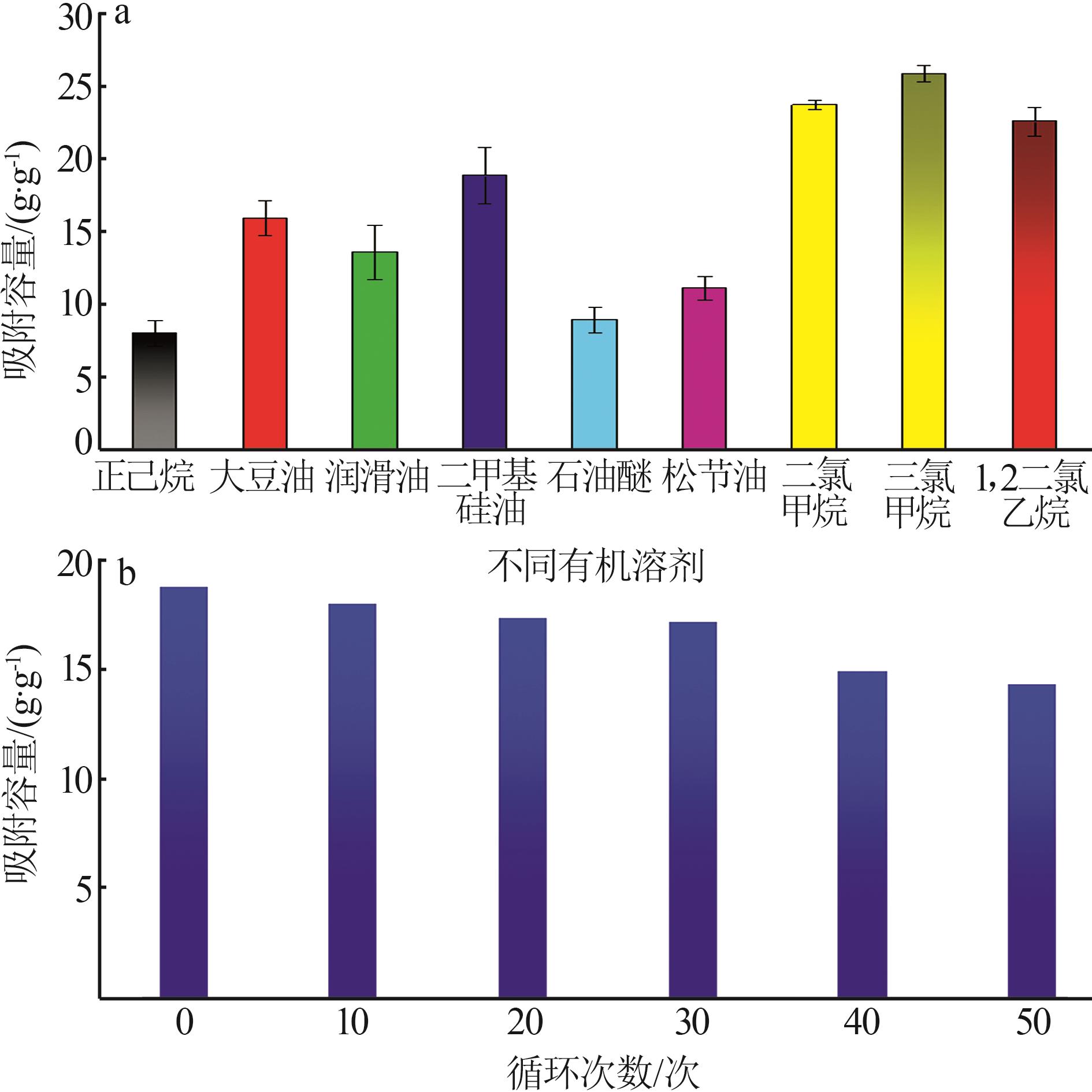

图6

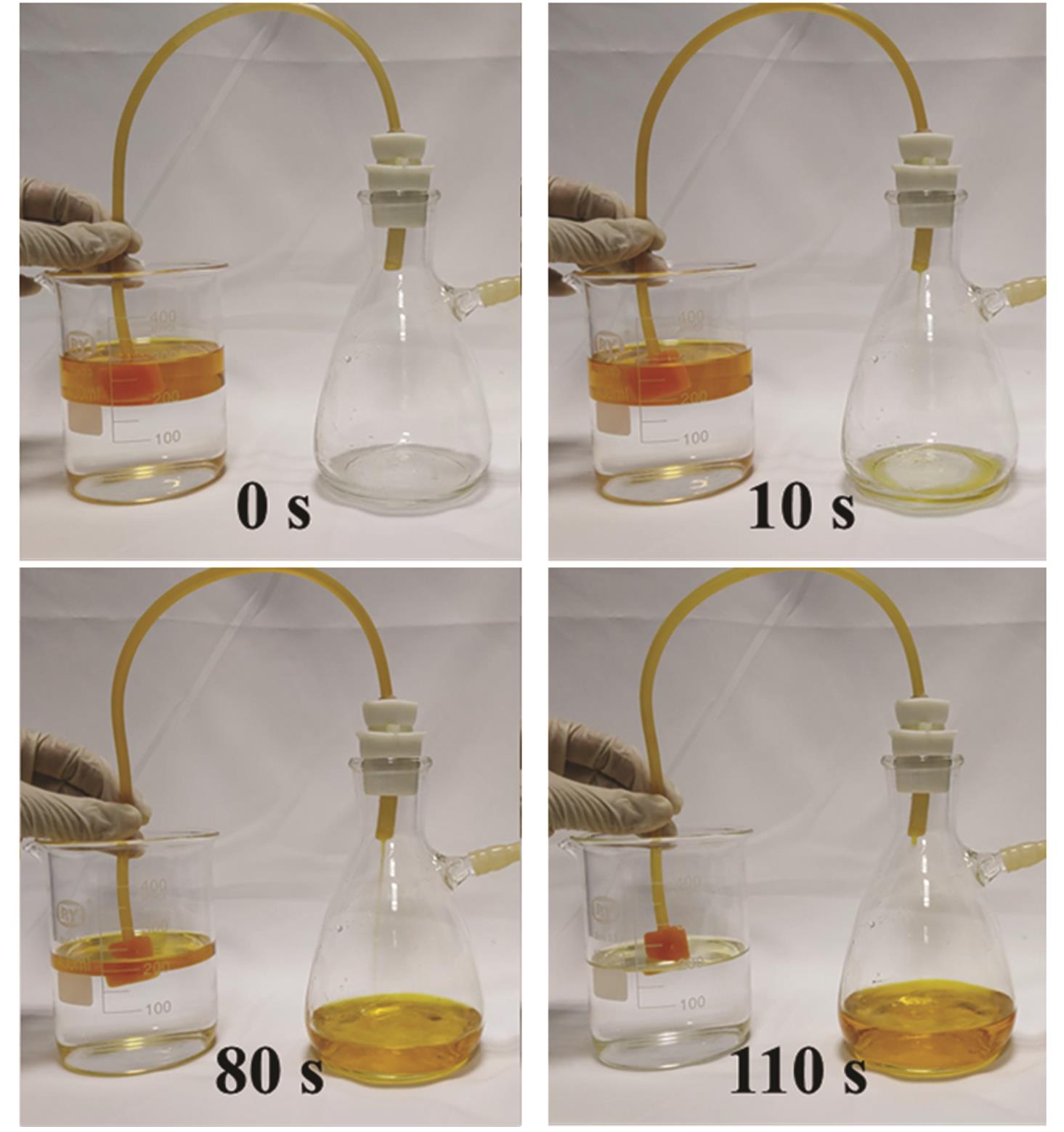

图7

图8

参考文献 22

1	YANG Mengmeng， YANG Lixia， CHEN Zhaofeng，et al.Superhydrophobic/superoleophilic modified melamine sponge for oil/water separation［J］.Ceramics International，2023，49（7）：11544-11551.
2	JAMSAZ A， GOHARSHADI E K.An environmentally friendly superhydrophobic modified polyurethane sponge by seashell for the efficient oil/water separation［J］.Process Safety and Environmental Protection，2020，139：297-304.
3	JAMSAZ A， GOHARSHADI E K.Flame retardant，superhydrophobic，and superoleophilic reduced graphene oxide/orthoaminophenol polyurethane sponge for efficient oil/water separation［J］.Journal of Molecular Liquids，2020，307：112979.
4	UDAYAKUMAR K V， GORE P M， KANDASUBRAMANIAN B.Foamed materials for oil-water separation［J］.Chemical Engineering Journal Advances，2021，5：100076.
5	ZHANG Yonggang， ZHU Yingjie， XIONG Zhichao，et al.Bioinspired ultralight inorganic aerogel for highly efficient air filtration and oil-water separation［J］.ACS Applied Materials & Interfaces，2018，10（15）：13019-13027.
6	CAO Xue， XIA Mengsheng， GAO Junkai，et al.Green recovery of kapok by partial dissolution regeneration for constructing highstrength fiber membrane to achieve oily wastewater purification［J］.ACS Sustainable Chemistry & Engineering，2024，12（14）：5402-5414.
7	PAN Bin， YIN Xia， IGLAUER S.A review on clay wettability：From experimental investigations to molecular dynamics simulations［J］.Advances in Colloid and Interface Science，2020，285：102266.
8	ELBIDI M， SALLEH M A M， RESUL M F M G，et al.Synthesis and characterization of mesoporous expanded graphite modified with PA/H₃PO₄ for enhanced oil sorption efficiency［J］.Journal of Porous Materials，2024，31（2）：497-509.
9	ANIS S F， LALIA B S， HASHAIKEH R，et al.Hierarchical underwater oleophobic electro-ceramic/carbon nanostructure membran-es for highly efficient oil-in-water separation［J］.Separation and Purification Technology，2021，275：119241.
10	ZHOU Jian， ZHANG Yan， YANG Yongqiang，et al.Silk fibroin-graphene oxide functionalized melamine sponge for efficient oil absorption and oil/water separation［J］.Applied Surface Science，2019，497：143762.
11	WELDEMHRET T G， PARK Y T， SONG J I.Recent progress in surface engineering methods and advanced applications of flexible polymeric foams［J］.Advances in Colloid and Interface Science，2024，326：103132.
12	KIM S，LIM C， KWAK C H，et al.Hydrophobic melamine sponge prepared by direct fluorination for efficient separation of emulsions［J］.Journal of Industrial and Engineering Chemistry，2023，118：259-267.
13	KUNJALUKKAL PADMANABHAN S， PROTOPAPA C， LICCIULLI A.Stiff and tough hydrophobic cellulose-silica aerogels from bacterial cellulose and fumed silica［J］.Process Biochemistry，2021，103：31-38.
14	WANG Yudong， Shangjie GE-ZHANG， MU Pingxuan，et al.Advances in sol-gel-based superhydrophobic coatings for wood：A review［J］.International Journal of Molecular Sciences，2023，24（11）：9675.
15	ISLAM S R， PATOARY M K， YOUSIF A H D，et al.SiO₂ aerogels（SAs） coating on the surface of 3D weft-knitted spacer fabrics （WKSFs） used as sorbent in oil spill cleanup［J］.Journal of Water Process Engineering，2023，51：103451.
16	XIONG Zhu， CHEN Ning， WANG Qi.Preparation and properties of melamine formaldehyde resin modified by functionalized nano-SiO₂ and polyvinyl alcohol［J］.Polymers and Polymer Composites，2021，29（2）：96-106.
17	ZHANG Ruilong， ZHOU Zhiping， GE Wenna，et al.Robust，fluorine-free and superhydrophobic composite melamine sponge modified with dual silanized SiO₂ microspheres for oil-water se-paration［J］.Chinese Journal of Chemical Engineering，2021，33：50-60.
18	刘君仪，冯庆革，陈考，等.模板法制备多孔超疏水SiO₂/PDMS海绵及油水分离应用［J］.无机盐工业，2024，56（5）：45-52.
	LIU Junyi， FENG Qingge， CHEN Kao，et al.Preparation of porous superhydrophobic SiO₂/PDMS sponge by template method and application of oil water separation［J］.Inorganic Chemicals Industry，2024，56（5）：45-52.
19	刘帅卓，张骞，刘宁，等.三聚氰胺海绵的一步式协同超疏水改性及在油水分离中的应用［J］.高等学校化学学报，2020，41（3）：521-529.
	LIU Shuaizhuo， ZHANG Qian， LIU Ning，et al.One-step synergistic hydrophobic modification of melamine sponge and its application［J］.Chemical Journal of Chinese Universities，2020，41（3）：521-529.
20	LI Ming， JIANG Hongyi， XU Dong.Preparation of sponge-reinforced silica aerogels from tetraethoxysilane and methyltrimethoxysilane for oil/water separation［J］.Materials Research Express，2018，5（4）：045003.
21	REN Jiafei， HUANG Xing， SHI Jianjun，et al.Transparent，robust，and machinable hybrid silica aerogel with a “rigid-flexible” combined structure for thermal insulation，oil/water separation，and self-cleaning［J］.Journal of Colloid and Interface Science，2022，623：1101-1110.
22	PENG Min， ZHU Yuan， LI Hui，et al.Synthesis and application of modified commercial sponges for oil-water separation［J］.Che-mical Engineering Journal，2019，373：213-226.

[1]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[2]	毕超, 张笑康, 王修贵. 垃圾焚烧渣机械活化改性高强度混凝土的水化特性及耐久性研究[J]. 无机盐工业, 2024, 56(12): 142-149.
[3]	宋波, 彭鹤松, 李海滨, 徐灵峰. 微纳钙质硅酸盐的遮盖力研究[J]. 无机盐工业, 2024, 56(10): 70-75.
[4]	刘慈军, 吴子杨, 程书凯, 陈旭勇. 再生细骨料对超高性能混凝土的力学与自收缩性能影响[J]. 无机盐工业, 2024, 56(9): 75-81.
[5]	王瑞, 赵辉, 赵宇航. 焙烧法和浮选法对粉煤灰提铝残渣脱碳的对比研究[J]. 无机盐工业, 2024, 56(9): 136-141.
[6]	柴春镜, 冯政君, 吴海滨, 史晓凯, 张俊杰, 宋慧平. 煤矸石基多孔基质对土壤溶质运移的影响[J]. 无机盐工业, 2024, 56(9): 107-116.
[7]	程子扬, 陈国夫. 纳米SiO₂-水泥复合胶凝材料早期水化动力学研究[J]. 无机盐工业, 2024, 56(7): 80-87.
[8]	雷心瑜, 孙恒辉, 袁新强, 张伟, 蒋鹏, 张立斋. 硅溶胶包覆制备核壳结构VO₂（M）@SiO₂研究[J]. 无机盐工业, 2024, 56(6): 46-54.
[9]	刘凯隆, 朱孔义, 郭春垒, 马晓彪, 王宇健, 盛强, 李翔, 王银斌, 靳凤英. 工艺条件对柴油吸附分离重芳烃轻质化反应的影响[J]. 无机盐工业, 2024, 56(6): 139-146.
[10]	赵闯, 陈自浩, 张博宇, 李犇, 靳凤英, 李滨, 孙振海, 郭春垒. 分子筛吸附剂对不同类型柴油吸附分离性能的研究[J]. 无机盐工业, 2024, 56(3): 80-85.
[11]	张宇, 赵志超, 赵翠莲, 孙楠楠. 甲基三甲氧基硅烷修饰对SiO₂增透膜耐候性能的影响研究[J]. 无机盐工业, 2024, 56(3): 64-69.
[12]	董雄伟, 韩凤兰, 华炜, 李茂辉, 安长聪, 黄玉才. 硅锰渣基沸石的合成及其表征[J]. 无机盐工业, 2023, 55(12): 128-132.
[13]	段锐, 贾朝航, 徐茂兰, 马天悦, 彭文才, 张建树. 二甲基一氯硅烷和三氯氢硅的热氯化反应及机理研究[J]. 无机盐工业, 2023, 55(12): 82-87.
[14]	郭雪琴, 邓小川, 朱朝梁, 扶鑫, 王瑞瑞, 马婉霞, 樊洁, 左方涛, 卿彬菊. 改性硅藻土负载磷钼酸铵复合吸附剂的制备及其吸附Cs⁺研究[J]. 无机盐工业, 2023, 55(11): 19-26.
[15]	熊晓云, 曹庚振, 杜学敏, 王久江, 胡清勋. 炭黑模板法制备大孔原位晶化型催化裂化催化剂[J]. 无机盐工业, 2023, 55(9): 134-139.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

SiO₂介导超疏水/超亲油杂化海绵的制备及油/水分离研究

Study on preparation and oil/water separation performance of silica-mediated superhydrophobic/superoleophilic hybrid sponge

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 22

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
