炭黑模板法制备大孔原位晶化型催化裂化催化剂

doi:10.19964/j.issn.1006-4990.2022-0658

摘要/Abstract

摘要：

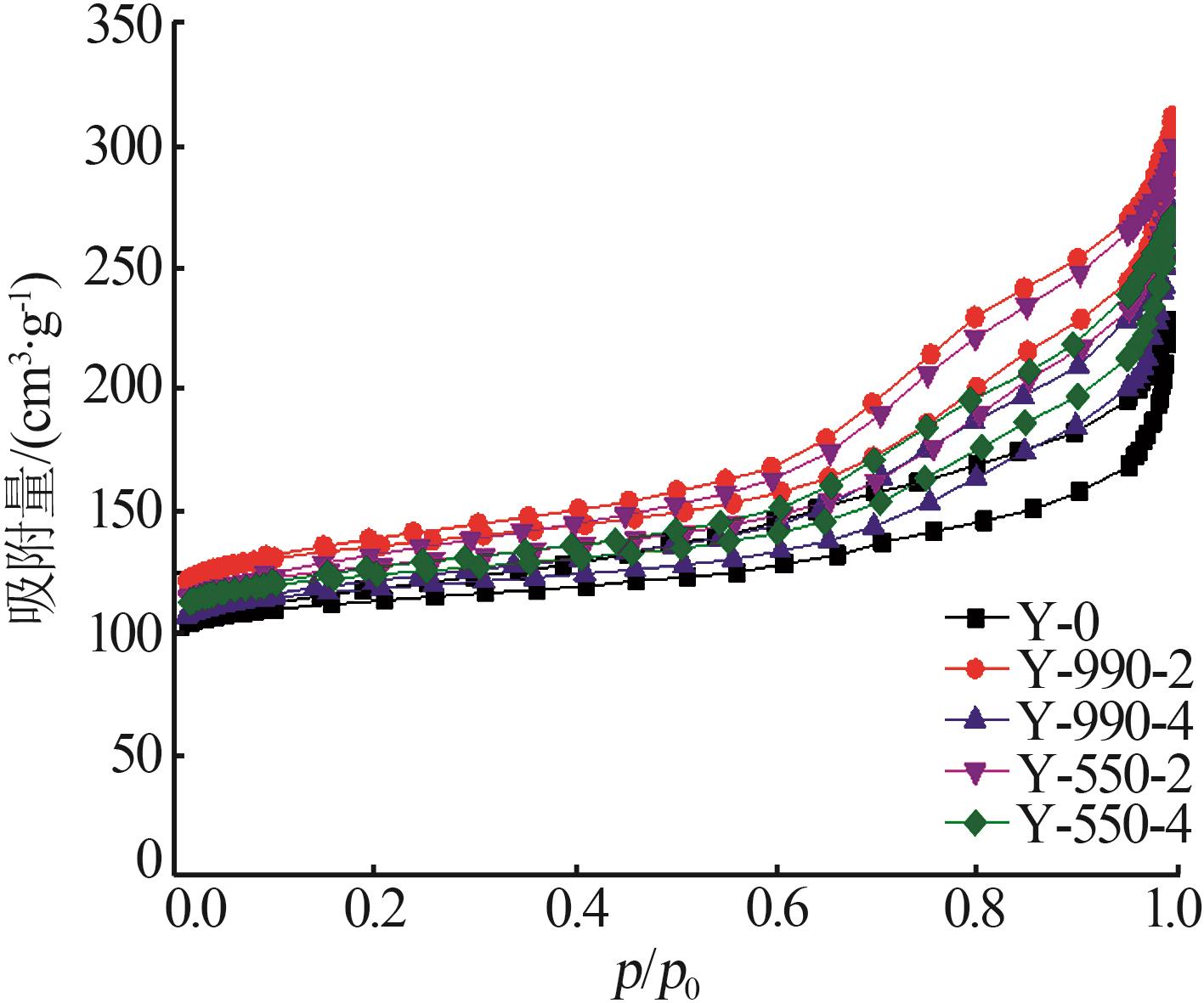

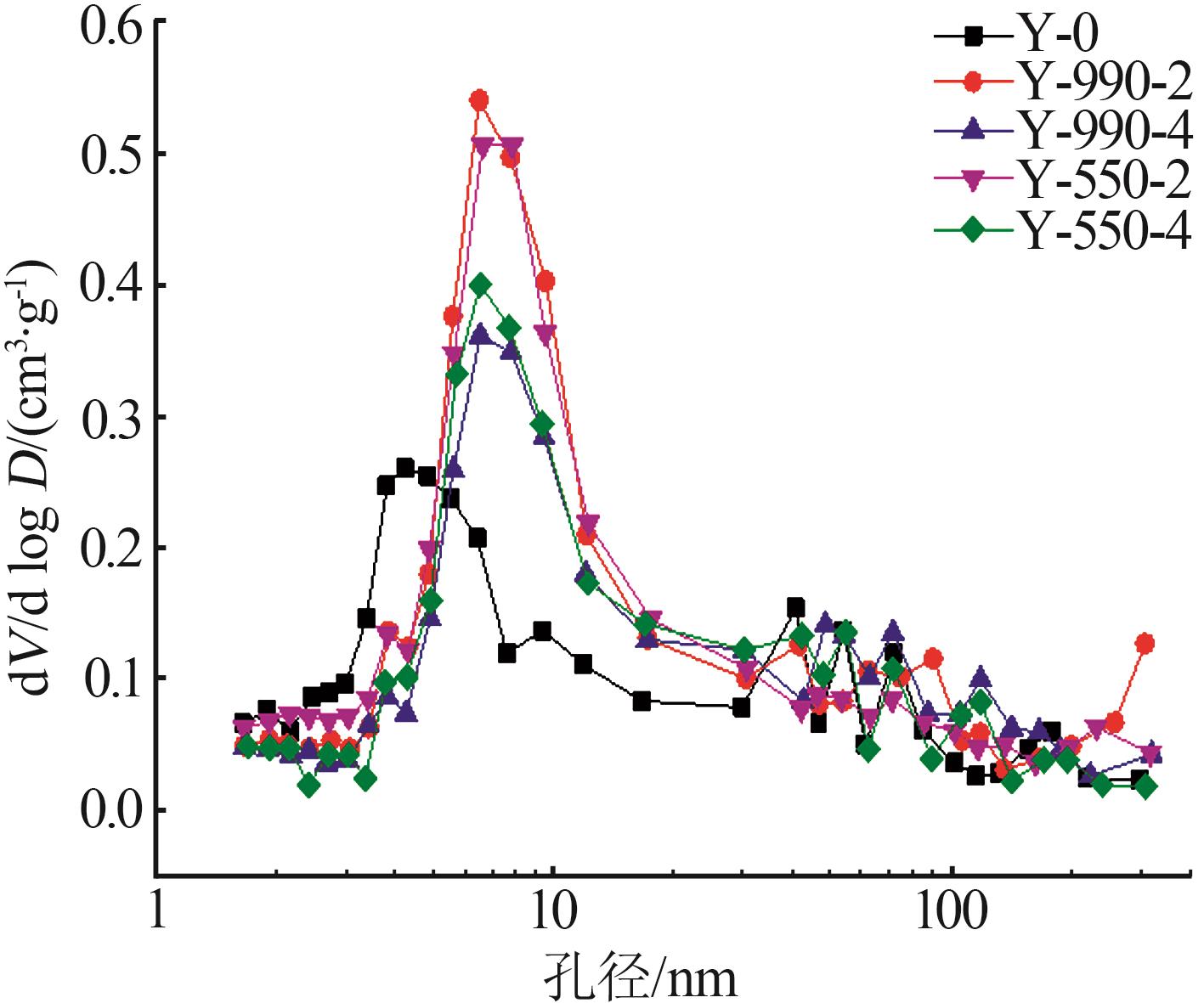

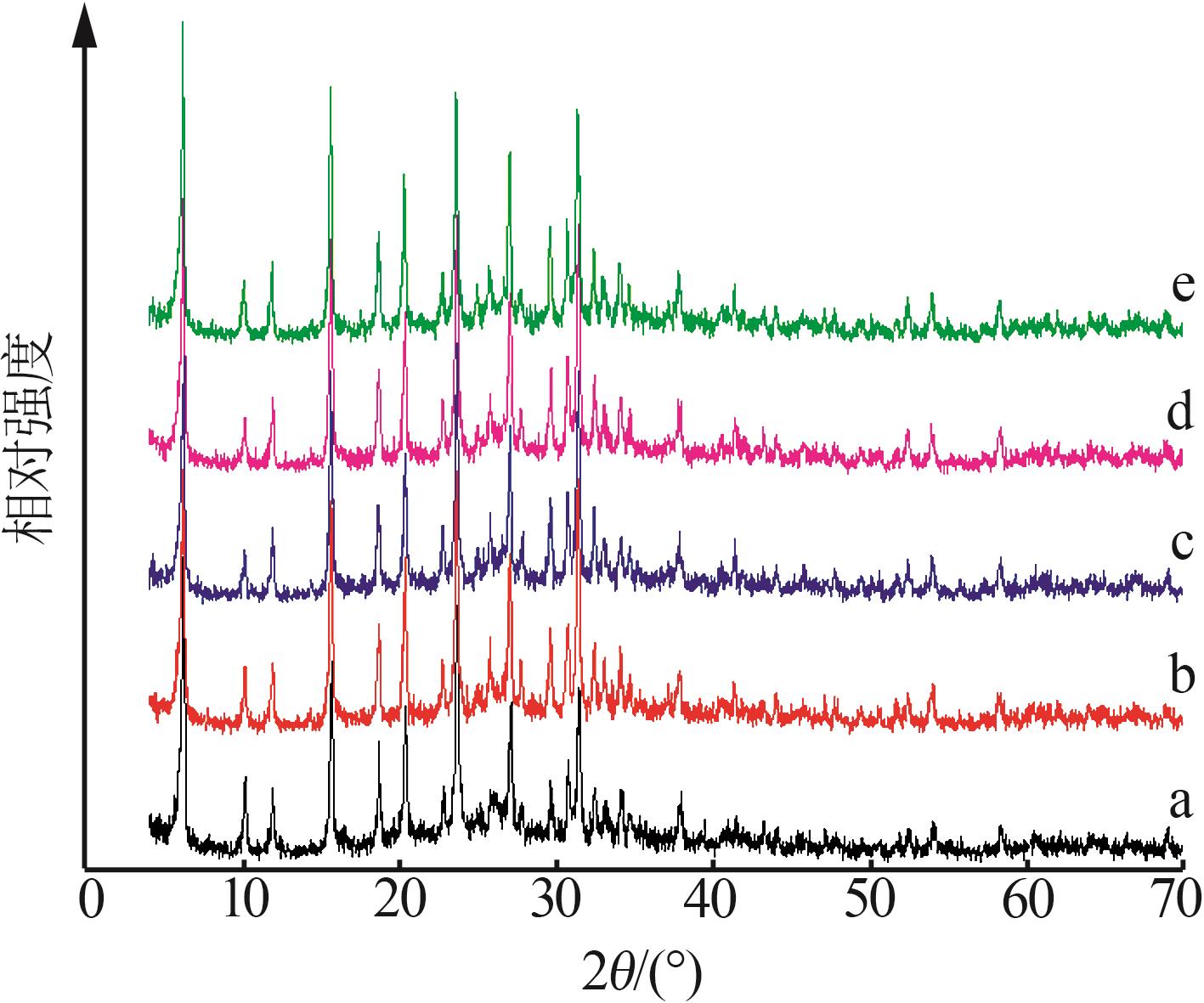

通过在高岭土微球中分别引入两种型号的炭黑制备了NaY/高岭土复合微球，采用XRD、低温N₂吸-脱附、SEM等分析方式进行了表征，并对改性后的催化剂进行了反应评价。研究显示，通过引入炭黑可有效提高NaY/高岭土复合微球的相对结晶度、介孔孔体积和介孔孔径。与常规方法相比，引入2%（炭黑质量占高岭土微球质量的分数）炭黑N990所制备的复合微球，其相对结晶度从26%增加到30%，介孔孔体积从0.212 cm³/g增加到0.320 cm³/g，介孔最可几孔径从4.3 nm增加到6.6 nm。催化剂评价结果显示，与常规方法相比，加入2%N990所制备的催化剂，油浆收率下降2.44%，总液收增加2.15%。相对于炭黑型号，炭黑的加入量对复合微球的介孔结构和催化剂反应性能影响更大，炭黑加入量增加到4%，复合微球的介孔孔体积下降，催化剂油浆收率上升。

关键词: 高岭土, Y型分子筛, 炭黑, 原位晶化, 催化裂化

Abstract:

The NaY/kaolin composite microspheres prepared by introducing two kinds of carbon black into the kaolin microspheres were characterized by XRD，low-temperature N₂ adsorption-desorption and SEM，and the modified catalysts were evaluated.The results showed that the relative crystallinity，mesopore volume and mesopore diameter of NaY/kaolin composite microspheres could be effectively improved by introducing carbon black.Compared with the conventional method，the relative crystallinity of the composite microspheres prepared by introducing 2%（mass fraction of carbon black in kaolin microspheres）N990 was increased from 26% to 30%，the volume of mesopores was increased from 0.212 cm³/g to 0.320 cm³/g，and the most probable pore size of mesopores was increased from 4.3 nm to 6.6 nm.The catalyst evaluation results showed that compared with the conventional method，the oil slurry yield was decreased by 2.44% and the total liquid yield was increased by 2.15% when the catalyst was prepared with 2% N990 adding.Compared with the carbon black model，the adding amount of carbon black had a greater impact on the mesoporous structure of the composite microspheres and the reaction performance of the catalyst.With the increase of carbon black content to 4%，the mesoporous volume of the composite microspheres was decreased，and the yield of catalyst slurry was increased.

Key words: Kaolin, Y-type molecular sieve, carbon black, in situ crystallization, FCC

中图分类号:

TQ127.2

熊晓云, 曹庚振, 杜学敏, 王久江, 胡清勋. 炭黑模板法制备大孔原位晶化型催化裂化催化剂[J]. 无机盐工业, 2023, 55(9): 134-139.

XIONG Xiaoyun, CAO Gengzhen, DU Xuemin, WANG Jiujiang, HU Qingxun. Preparation of macroporous in situ crystallized FCC catalyst by carbon black template method[J]. Inorganic Chemicals Industry, 2023, 55(9): 134-139.

图/表 8

表 1

图1

表2

图2

图3

图4

表3

表4

参考文献 14

1	杨帆，周敏，戴超男，等.基于人工智能算法的催化裂化装置汽油收率预测模型的构建与分析［J］.石油学报（石油加工），2019，35（4）：807-817.
	YANG Fan， ZHOU Min， DAI Chaonan，et al.Construction and analysis of gasoline yield prediction model for FCC unit based on artificial intelligence algorithm［J］.Acta Petrolei Sinica（Petroleum Processing Section），2019，35（4）：807-817.
2	吴志杰，张城纲，周宽宇，等.纳米晶堆积ZSM-5沸石的合成、改性及其催化烯烃转化性能［J］.石油学报（石油加工），2020，36（5）：899-908.
	WU Zhijie， ZHANG Chenggang， ZHOU Kuanyu，et al.Synthesis，modification and catalytic properties of aggregated ZSM-5 zeolite nanocrystals for olefin conversion［J］.Acta Petrolei Sinica（Petroleum Processing Section），2020，36（5）：899-908.
3	郑金玉，罗一斌，舒兴田.孔结构与酸性质对多孔硅铝材料催化性能的影响［J］.石油炼制与化工，2019，50（3）：6-12.
	ZHENG Jinyu， LUO Yibin， SHU Xingtian.Effect of pore structure and acidic property on catalytic properties of porous silica-alumina materials［J］.Petroleum Processing and Petrochemicals，2019，50（3）：6-12.
4	LU Yong， HE Mingyuan， SONG Jiaqing，et al.Active site accessibility of resid cracking catalysts［M］. Fluid Catalytic Cracking V Materials and Technological Innovations.Amsterdam：Elsevier，2001：209-217.
5	LAM Y L， SILVA SANTOS A DA， RONCOLATTO R E，et al.Cracking catalyst composition. US，6776899［P］.2004-2-17.
6	CHEN Shengli， DONG Peng， XU Keqi，et al.Large pore heavy oil processing catalysts prepared using colloidal particles as templat- es［J］.Catalysis Today，2007，125（3/4）：143-148.
7	张莉，孙兆林，王久江，等.柠檬酸改性原位晶化催化剂的性能及传质扩散行为研究［J］.无机盐工业，2021，53（4）：101- 106.
	ZHANG Li， SUN Zhaolin， WANG Jiujiang，et al.Study on performance and mass transfer and diffusion behavior of citric acid modified in situ crystallization catalyst［J］.Inorganic Chemicals Industry，2021，53（4）：101-106.
8	LIU Honghai， ZHAO Hongjuan， GAO Xionghou，et al.A novel FCC catalyst synthesized via in situ overgrowth of NaY zeolite on Kaolin microspheres for maximizing propylene yield［J］.Catalysis Today，2007，125（3/4）：163-168.
9	孙志国，高雄厚，马建泰，等.十二烷基硫酸钠对原位晶化制备小晶粒NaY的影响［J］.物理化学学报，2015，31（10）：2011-2015.
	SUN Zhiguo， GAO Xionghou， MA Jiantai，et al.Effect of lauryl sodium sulfate on the in situ crystallization of small-grain NaY［J］.Acta Physico-Chimica Sinica，2015，31（10）：2011-2015.
10	熊晓云，高雄厚，赵红娟，等.有机添加剂法制备原位晶化型大孔催化裂化催化剂［J］.石油炼制与化工，2019，50（3）：58- 62.
	XIONG Xiaoyun， GAO Xionghou， ZHAO Hongjuan，et al.Macroporous FCC catalyst prepared by organic additive and in situ crys-tallization［J］.Petroleum Processing and Petrochemicals，2019，50（3）：58-62.
11	易辉华，姚伯元，张永明，等.扩孔剂法提高原位晶化微球的NaY分子筛含量［J］.中国非金属矿工业导刊，2009（2）：33- 36.
	YI Huihua， YAO Boyuan， ZHANG Yongming，et al.Pore creating method to increase NaY content in in situ crystallized microsp-heres［J］.China Non-Metallic Minerals Industry Herald，2009（2）：33-36.
12	谭涓，王诗涵，董小航，等.焙烧高岭土水热合成高硅铝比小晶粒NaY分子筛［J］.硅酸盐通报，2019，38（12）：3927- 3933.
	TAN Juan， WANG Shihan， DONG Xiaohang，et al.Hydrothermal synthesis of small size NaY zeolites with high framework SiO₂/Al₂O₃ ratio from roasted Kaolin［J］.Bulletin of the Chinese Ceramic Society，2019，38（12）：3927-3933.
13	BASALDELLA E I， BONETTO R， TARA J C.Synthesis of NaY zeolite on preformed kaolinite spheres.Evolution of zeolite content and textural properties with the reaction time［J］.Industrial & Engineering Chemistry Research，1993，32（4）：751-752.
14	熊晓云，朱夔，高雄厚，等.预处理法制备原位晶化高结晶度NaY/高岭土复合微球［J］.石油化工，2021，50（6）：511-516.
	XIONG Xiaoyun， ZHU Kui， GAO Xionghou，et al. In situ crystallization of high crystallinity NaY/Kaolin composite microspheres by pre-treatment method［J］.Petrochemical Technology，2021，50（6）：511-516.

w（残炭）/ %	w（饱和烃）/ %	w（芳烃）/ %	w（胶质）/ %	w（元素组成）/%
w（残炭）/ %	w（饱和烃）/ %	w（芳烃）/ %	w（胶质）/ %	C	H	N
3.42	59.8	34.3	5.9	86.16	13.28	0.62
金属含量/（μg·g^-1）
Ca	Cu	Fe	Ni	Pb	V
4.23	0.01	5.19	4.77	0.07	6.88

样品	炭黑型号	w（炭黑）%	相对结晶度/%
Y-0	—	0	26
Y-990-2	N990	2	30
Y-990-4	N990	4	28
Y-550-2	N550	2	31
Y-550-4	N550	4	30

样品	比表面积/（m²·g^-1）	外比表面积/（m²·g^-1）	总孔体积/（cm³·g^-1）	介孔孔体积/（cm³·g^-1）
Y-0	344	72	0.351	0.212
Y-990-2	435	115	0.477	0.320
Y-990-4	375	89	0.407	0.268
Y-550-2	429	109	0.455	0.300
Y-550-4	408	97	0.422	0.268

催化剂	w（干气）/%	w（液化气）/%	w（汽油）/%	w（柴油）/%	w（油浆）/%	w（焦炭）/%	转化率/%	w（总液收*）%
Cat-0	2.68	19.63	53.82	11.29	5.76	6.82	82.95	84.74
Cat-990-2	2.80	22.42	54.68	9.79	3.32	6.99	86.89	86.89
Cat-990-4	2.80	22.04	53.92	10.38	3.88	6.98	85.74	86.34
Cat-550-2	2.79	22.45	54.76	9.73	3.34	6.93	86.93	86.94
Cat-550-4	2.81	22.26	54.16	10.11	3.65	7.01	86.24	86.53
