水镁石分解产物特性研究

doi:10.19964/j.issn.1006-4990.2024-0194

摘要/Abstract

摘要：

为对比水镁石与菱镁矿分解产物的特性差异，首先以水镁石为原料，利用热重分析仪、X射线衍射仪、物理吸附仪等对其煅烧过程中分解率、物相组成、微观结构等性质进行表征，研究了CO₂气氛、煅烧温度、保温时间对其产物活性的影响，并与菱镁矿煅烧产物进行对比。结果表明：随着煅烧温度的增加，水镁石分解率逐渐升高，产物的比表面积逐渐降低，而晶粒尺寸和显色时间呈现先降低后增加的趋势，700 ℃时显色时间最短，活性最佳，晶粒尺寸最小，活性由分解率和微观结构共同决定；相同煅烧温度下（700 ℃），保温时间的延长对分解率及产物的性质几乎没有影响；与氮气中的结果相比，CO₂气氛中水镁石分解温度升高了约65 ℃，产物晶粒尺寸降低，比表面积和活性增加；水镁石煅烧产物活性较菱镁矿的更高，这主要是因为水镁石分解后活性氧化镁含量更高。该研究结果将为水镁石资源的利用提供参考数据。

关键词: 水镁石, 活性, 煅烧, 氧化镁

Abstract:

To understand the difference in the characteristics of calcination products between brucite and magnesite，firstly，using brucite as the raw material，the decomposition rate，phase composition，microstructure and other properties during the calcination process were characterized using thermogravimetric analyzer，X-ray diffractometer，physical adsorption instrument，etc.The effects of CO₂ atmosphere，calcination temperature，and holding time on the activity of the product were studied，and compared with the calcined product of magnesite.The results showed that as the calcination temperature increased，the decomposition rate of brucite increased，and specific surface area decreased gradually.The grain size and coloration time decreased sharply and then increased before and after the calcination temperature reached 700 ℃.The activity was determined by both decomposition rate and microstructure.At the same calcination temperature（700 ℃），the increase in holding time had almost no effect on the decomposition rate and product properties.Compared to the results under the atmosphere of N₂，the decomposition temperature of brucite increased by 65 ℃，the grain size reduced，and the specific surface area and activity increased in the presence of CO₂.The activity of products derived from brucite decomposition was higher obviously than that from magnesite，mainly due to the higher content of active MgO after calcination of brucite.This study would provide basic data for the utilization of brucite resources.

Key words: brucite, activity, calcination, magnesium oxide

中图分类号:

TQ523

李佳欣, 张虹, 解佳祺, 毕浩然, 刘雪景. 水镁石分解产物特性研究[J]. 无机盐工业, 2025, 57(5): 39-45.

LI Jiaxin, ZHANG Hong, XIE Jiaqi, BI Haoran, LIU Xuejing. Study on characteristics of brucite calcination product[J]. Inorganic Chemicals Industry, 2025, 57(5): 39-45.

图/表 10

表1

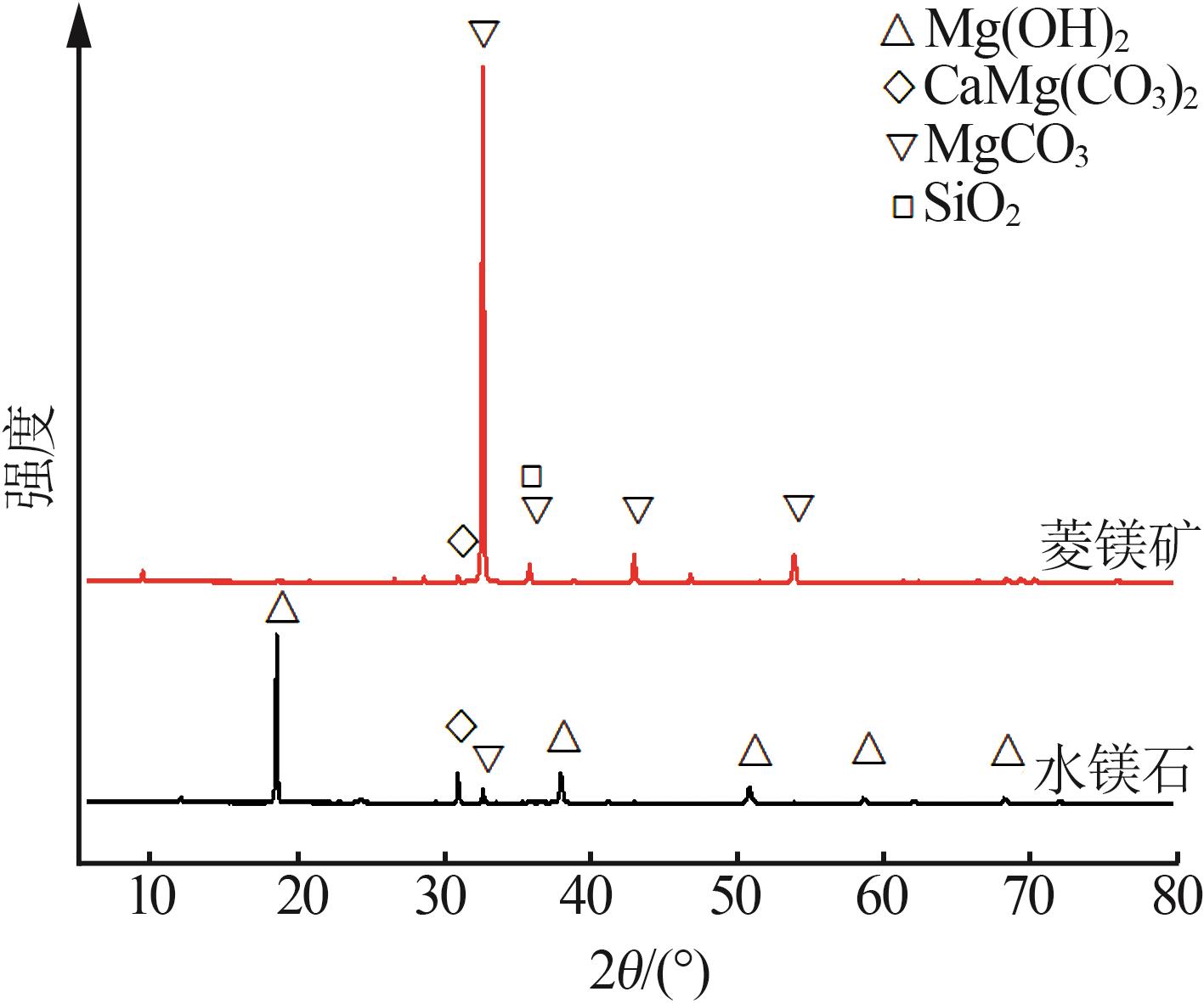

图1

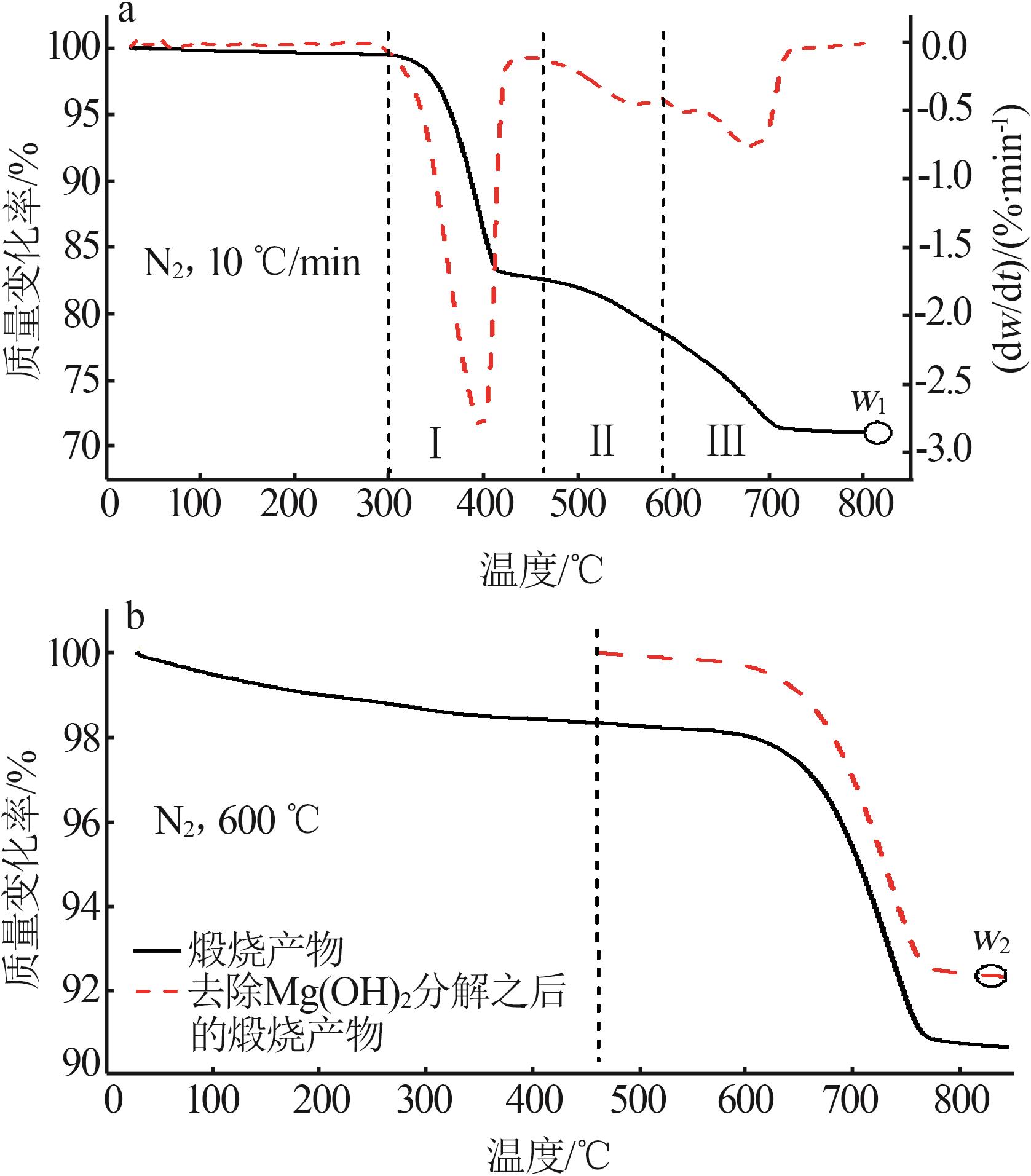

图2

图3

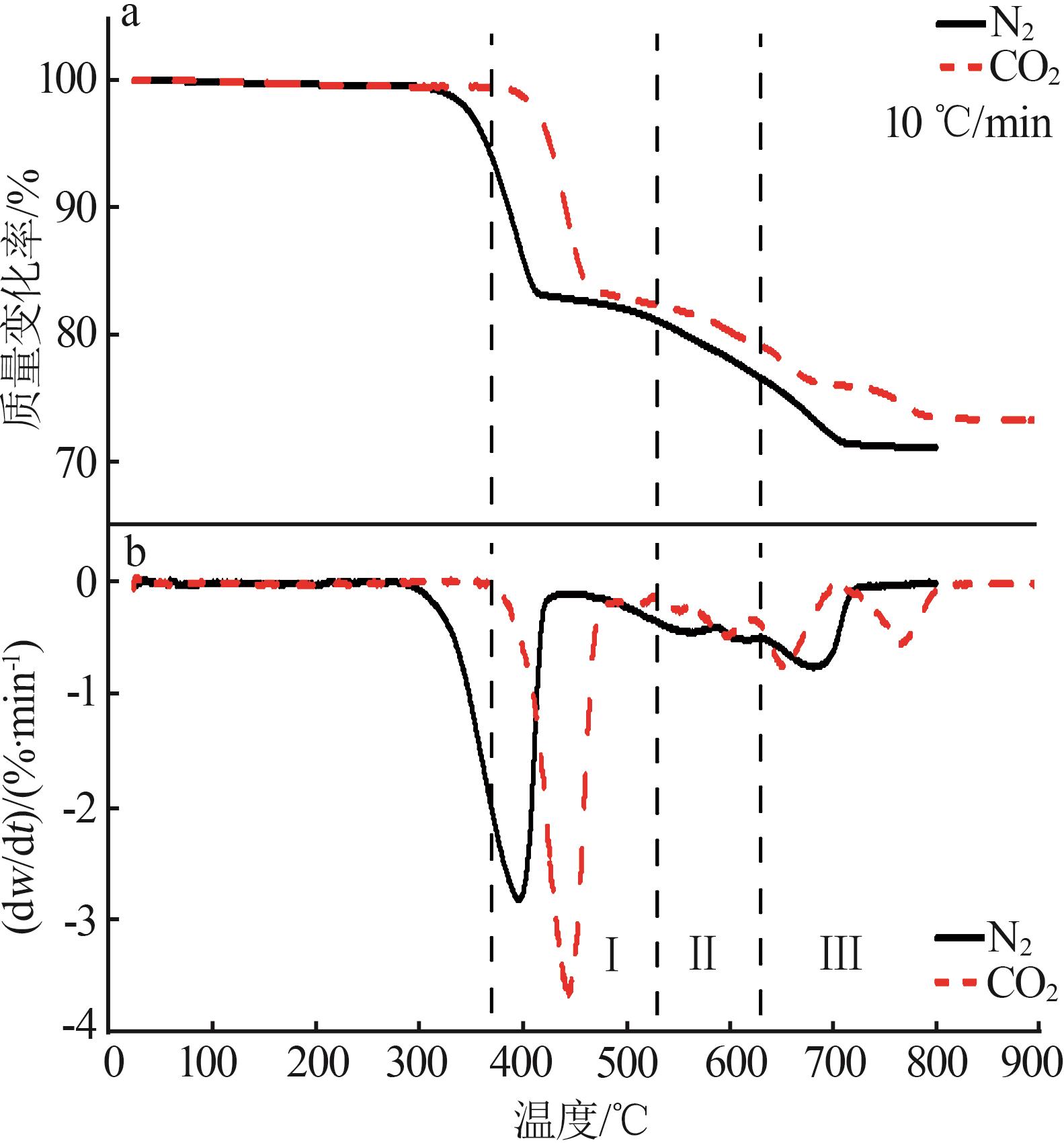

图4

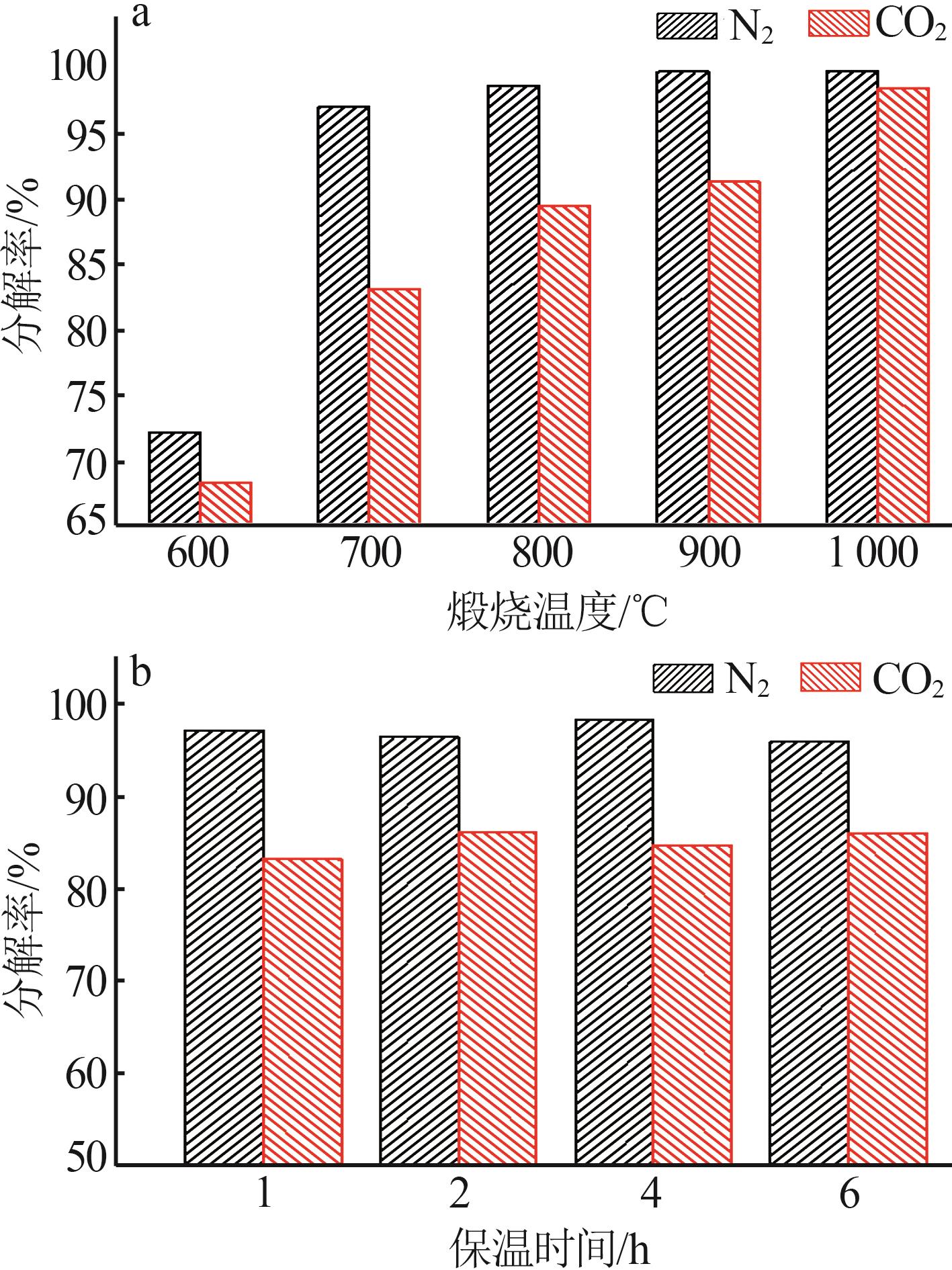

图5

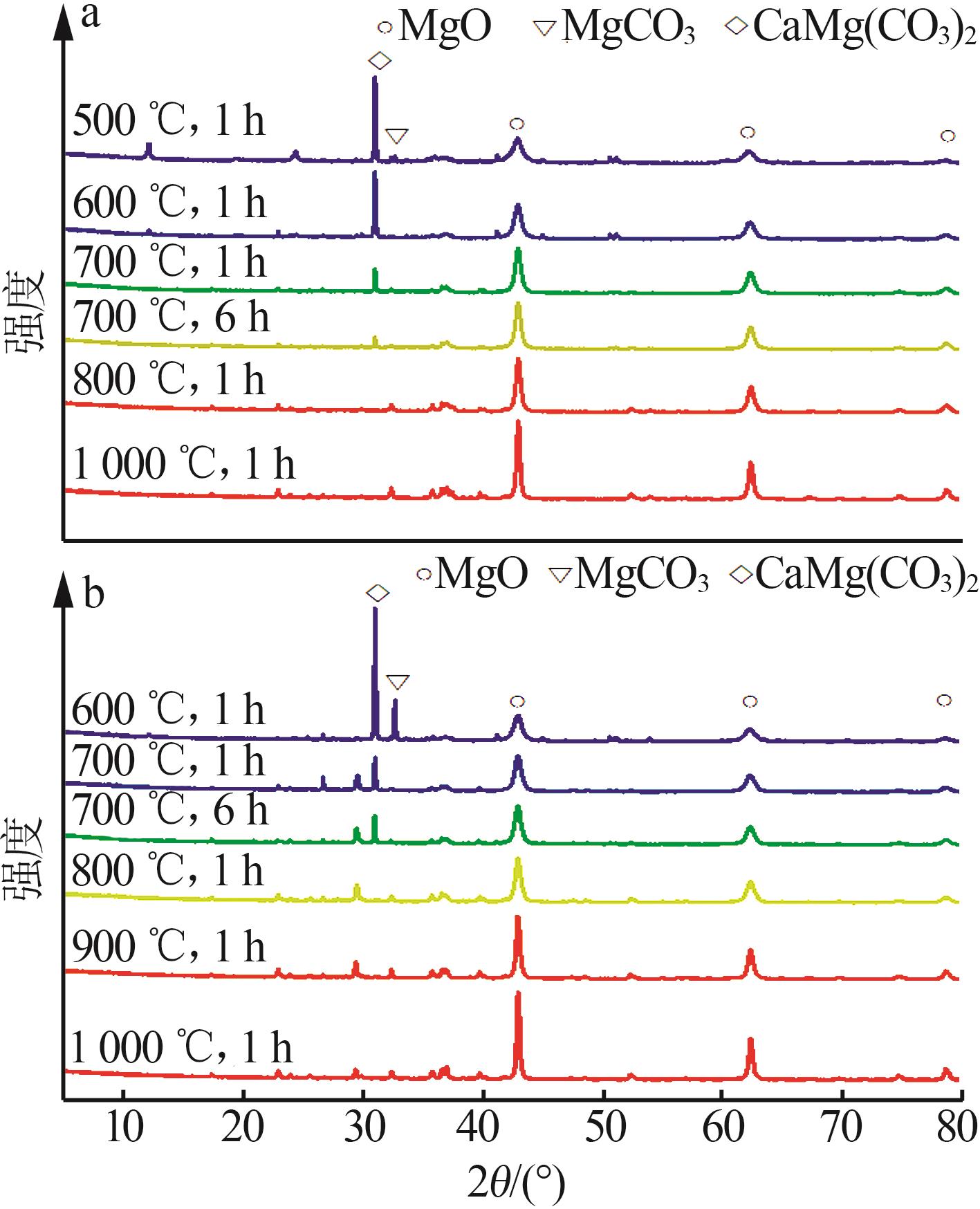

图6

表2

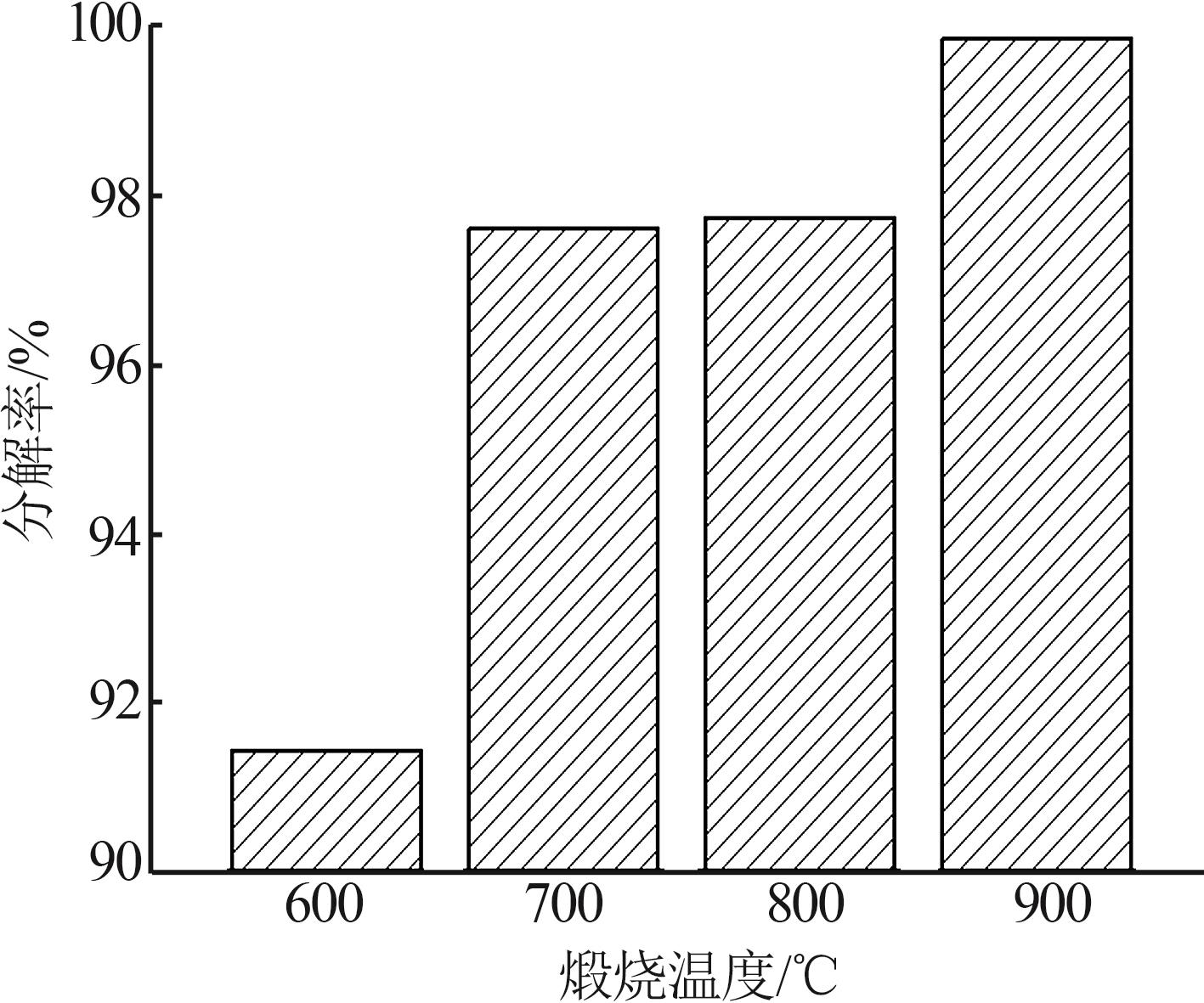

图7

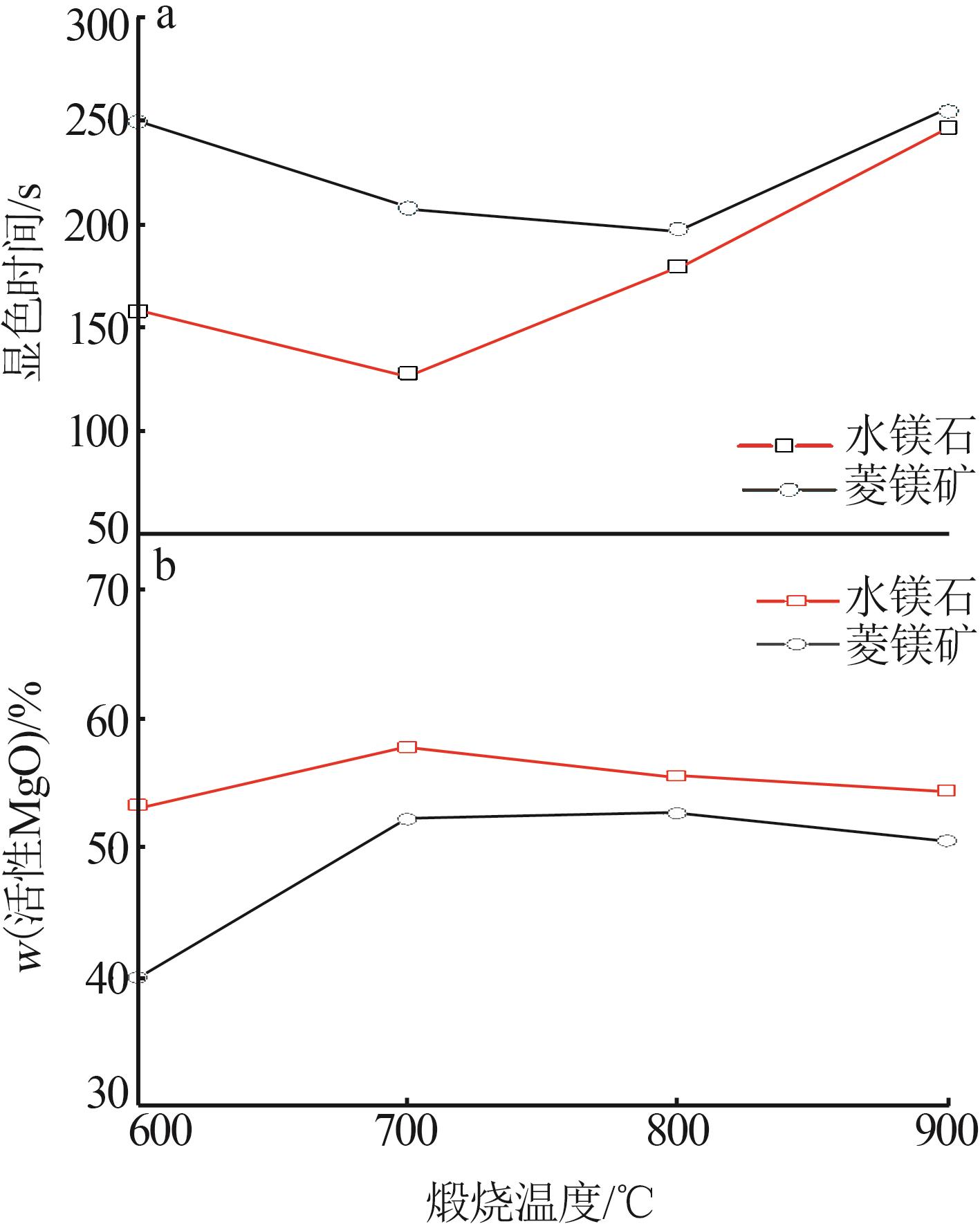

图8

参考文献 22

1	FERNANDES M， SINGH KR， SARKAR T，et al.Recent applications of magnesium oxide（MgO） nanoparticles in various domai⁃ns［J］.Advanced Materials Letters，2020，11（8）：1-10.
2	丁宁，张健，平清伟，等.镁改性硅藻土对苦参碱的吸附释放性能研究［J］.无机盐工业，2023，55（11）：37-46.
	DING Ning， ZHANG Jian， PING Qingwei，et al.Study on adsorption and release properties of matrine by magnesium⁃modified diatomite［J］.Inorganic Chemicals Industry，2023，55（11）：37-46.
3	高云琴，王嘉玮，田晓利，等.轻烧氧化镁的微观特征及其活性［J］.硅酸盐学报，2023，51（6）：1572-1582.
	GAO Yunqin， WANG Jiawei， TIAN Xiaoli，et al.Microscopic characteristics and activity of light⁃burned magnesia［J］.Journal of the Chinese Ceramic Society，2023，51（6）：1572-1582.
4	SUPIN K K， SAJI A， CHANDA A，et al.Effects of calcinations temperatures on structural，optical and magnetic properties of MgO nanoflakes and its photocatalytic applications［J］.Optical Materials，2022，132：112777.
5	任伟康，刘百宽，田晓利.新疆和静菱镁矿热分解特性及轻烧工艺研究［J］.硅酸盐通报，2016，35（11）：3556-3561，3568.
	REN Weikang， LIU Baikuan， TIAN Xiaoli.Thermal decomposition and light burning process of Xinjiang Hejing magnesite［J］.Bulletin of the Chinese Ceramic Society，2016，35（11）：3556-3561，3568.
6	GUO Z， MA Y， RIGAUD M.Sinterability of macrocrystalline and cryptocrystalline magnesite to refractory magnesia［J］.International Journal of Ceramic Engineering & Science，2020，2（6）：271-341.
7	彭强，郭玉香，曲殿利，等.悬浮态煅烧菱镁矿制备高活性轻烧氧化镁［J］.耐火材料，2017，51（4）：264-267.
	PENG Qiang， GUO Yuxiang， QU Dianli，et al.Preparation of high activity light calcined magnesia by calcining suspended state magnesite［J］.Refractories，2017，51（4）：264-267.
8	HUANG L， YANG Z， WANG S.Influence of calcination temperature on the structure and hydration of MgO［J］.Construction and Building Materials，2020，262：120776.
9	曹连山，张继宇，王作敏，等.低品位菱镁矿闪速旋流动态煅烧生产高活性氧化镁关键技术及示范推广［J］.环境保护与循环经济，2023，43（7）：38-42，51.
	CAO Lianshan， ZHANG Jiyu， WANG Zuomin，et al.Key technology and demonstration of producing high active magnesium oxide by flash cyclone dynamic calcination of lowgrade magnesite［J］.Environmental Protection and Circular Economy，2023，43（7）：38-42，51.
10	彭强，郭玉香，曲殿利，等.菱镁矿悬浮态与堆积态煅烧对产物特性的影响［J］.人工晶体学报，2017，46（6）：1088-1091.
	PENG Qiang， GUO Yuxiang， QU Dianli，et al.Influence of calcined magnesite with suspension state and accumulation state on properties of product［J］.Journal of Synthetic Crystals，2017，46（6）：1088-1091.
11	翟俊，黄春晖，张琴，等.水镁石-碱法制备重质氧化镁的研究［J］.无机盐工业，2016，48（9）：33-35，44.
	ZHAI Jun， HUANG Chunhui， ZHANG Qin，et al.Research on preparation of heavy MgO by brucite⁃alkali method［J］.Inorganic Chemicals Industry，2016，48（9）：33-35，44.
12	王刚，夏志豪，李希艳，等.不同气氛下流化床菱镁矿轻烧产物特性研究［J］.化工学报，2022，73（8）：3699-3707.
	WANG Gang， XIA Zhihao， LI Xiyan，et al.Effect of atmosphere on active performance of light⁃burned magnesium oxides from calcined magnesite in fluidized bed［J］.CIESC Journal，2022，73（8）：3699-3707.
13	孙聪，闫博威，蔡长庸，等.菱镁矿输送床轻烧过程反应与产物微观结构特性［J］.化工学报，2020，71（12）：5735-5744.
	SUN Cong， YAN Bowei， CAI Changyong，et al.Characteristics of reaction and product microstructure during light calcination of magnesite in transport bed［J］.CIESC Journal，2020，71（12）：5735-5744.
14	高陟，马北越，任鑫明，等.利用菱镁矿制备先进镁质材料的研究进展［J］.耐火材料，2020，54（1）：88-92.
	GAO Zhi， MA Beiyue， REN Xinming，et al.Research progress of preparing advanced magnesia materials from magnesite［J］.Refractories，2020，54（1）：88-92.
15	PAPALAS T， ANTZARAS A N， LEMONIDOU A A.Magnesite⁃derived MgO promoted with molten salts and limestone as highly⁃efficient CO₂ sorbent［J］.Journal of CO₂ Utilization，2021，53：101725.
16	MA Beiyue， ZAN Wenyu， LIU Kun，et al.Preparation and properties of porous MgO based ceramics from magnesite tailings and fused magnesia［J］.Ceramics International，2023，49（11）：19072- 19082.
17	白炳华，刘百宽，田晓利，等.微晶菱镁矿所制轻烧氧化镁提纯及水化动力学［J］.材料科学与工程学报，2023，41（1）：93-97.
	BAI Binghua， LIU Baikuan， TIAN Xiaoli，et al.Purification and hydration kinetics of caustic calcined magnesia prepared from microcrystalline magnesite［J］.Journal of Materials Science and Engineering，2023，41（1）：93-97.
18	杨俊峰，余跃，王曦.我国菱镁矿业绿色高质量发展对策研究［J］.中国矿山工程，2022，51（4）：25-28.
	YANG Junfeng， YU Yue， WANG Xi.Research on green and high quality development strategy of magnesite mining industry in China［J］.China Mine Engineering，2022，51（4）：25-28.
19	凌观爽，宗俊.影响微晶质菱镁矿制备纳米氢氧化镁的工艺研究［J］.盐科学与化工，2021，50（9）：11-16，20.
	LING Guanshuang， ZONG Jun.Study on the effect of different process methods on the preparation of nanometer magnesium hydroxide from microcrystalline magnesite［J］.Journal of Salt Science and Chemical Industry，2021，50（9）：11-16，20.
20	秦雅静，朱德山.中国水镁石矿资源利用现状及展望［J］.中国非金属矿工业导刊，2014（6）：1-3.
	QIN Yajing， ZHU Deshan.Mineral processing status and prospect of China′s brucite［J］.China Non⁃Metallic Minerals Industry，2014（6）：1-3.
21	马安博.煅烧温度对氧化镁微观结构和性能的影响［J］.化学与粘合，2020，42（3）：197-199.
	MA Anbo.The effect of calcination temperature on the microstructure and properties of magnesium oxide［J］.Chemistry and Adhesion，2020，42（3）：197-199.
22	桂昌青，王雅静，凌长见，等.氧化镁基二氧化碳吸附剂的制备及改性研究进展［J］.无机盐工业，2023，55（8）：77-83.
	GUI Changqing， WANG Yajing， LING Changjian，et al.Research progress of preparation and modification of MgO-based CO₂ adsorbents［J］.Inorganic Chemicals Industry，2023，55（8）：77- 83.

煅烧条件	N₂		CO₂
煅烧条件	晶粒尺寸/nm	比表面积/ （m²·g^-1）	晶粒尺寸/nm	比表面积/ （m²·g^-1）
600 ℃、1 h	1.05	43.94	0.84	58.88
700 ℃、1 h	0.29	39.05	0.26	43.62
800 ℃、1 h	0.34	30.22	0.29	41.06
1 000 ℃、1 h	0.45	20.17	0.51	11.88
700 ℃、6 h	0.30	40.43	0.27	46.71

[1]	孙梦媛, 何伟, 王晨. 氧化镁纤维及其复合纤维制备与吸附领域研究进展[J]. 无机盐工业, 2025, 57(5): 1-10.
[2]	陈冠宜, 徐骏伟. 锡基钙钛矿水热合成及高温相变和表面活性位研究[J]. 无机盐工业, 2025, 57(4): 37-44.
[3]	毛诗泽. 微波焙烧活化煤矸石改善混凝土抗硫酸盐侵蚀性能的研究[J]. 无机盐工业, 2025, 57(3): 86-93.
[4]	宋佳禧, 计任飞, 陈君, 林森, 于建国. 深度失活三元正极材料特性分析及预处理研究[J]. 无机盐工业, 2025, 57(2): 44-49.
[5]	唐东武, 叶长文, 邓杰, 敖芳. 基于热力学分析与响应曲面法研究磷尾矿中钙镁浸出率[J]. 无机盐工业, 2024, 56(9): 98-106.
[6]	唐雪梅, 王美波, 徐丽, 张旭杰, 邰石君, 易贤美, 刘红娟, 潘邻屹. 磷石膏低温煅烧增白研究[J]. 无机盐工业, 2024, 56(8): 110-115.
[7]	张帮程, 王立. ZnCl₂活化废旧涤纶基活性炭的制备及吸附性能[J]. 无机盐工业, 2024, 56(7): 126-134.
[8]	王巍, 郭利辉, 任思谦, 花春峰, 伍媛婷, 刘虎林, 王昭. 无机激发剂的改性及其对固硫灰渣的活性激发研究[J]. 无机盐工业, 2024, 56(7): 135-142.
[9]	刘慧, 王洪亮, 余琨, 高胜男. 煅烧对空气电极的多孔结构和电化学性能的影响[J]. 无机盐工业, 2024, 56(6): 80-86.
[10]	谢江, 郭戈, 邱洁. 负载型活性炭粒子三维电极法处理亚甲基蓝模拟废水[J]. 无机盐工业, 2024, 56(5): 78-86.
[11]	唐彪, 唐盛伟. 高钙镁磷矿预处理的硝酸钙镁浸取液制备氢氧化镁的研究[J]. 无机盐工业, 2024, 56(5): 87-93.
[12]	王升昌, 郝建英, 陈佳宁, 田博. 添加硫酸铝钾煅烧对脱硫石膏制备建筑石膏性能的影响[J]. 无机盐工业, 2024, 56(4): 105-111.
[13]	杨恩, 申红艳, 刘有智. 硅聚醚原位改性超细氢氧化镁的制备[J]. 无机盐工业, 2024, 56(4): 42-49.
[14]	李巧云, 黄修行, 韦文业, 陈振. 活性炭协同酸/碱改性粉煤灰对亚甲基蓝的吸附研究[J]. 无机盐工业, 2024, 56(3): 131-136.
[15]	靳苏娜, 吕瑞亮. 非均相催化臭氧氧化处理工业废水的研究进展[J]. 无机盐工业, 2024, 56(3): 28-38.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
