氮掺杂生物炭的制备及其对亚甲基蓝的吸附性能研究

doi:10.19964/j.issn.1006-4990.2024-0001

摘要/Abstract

摘要：

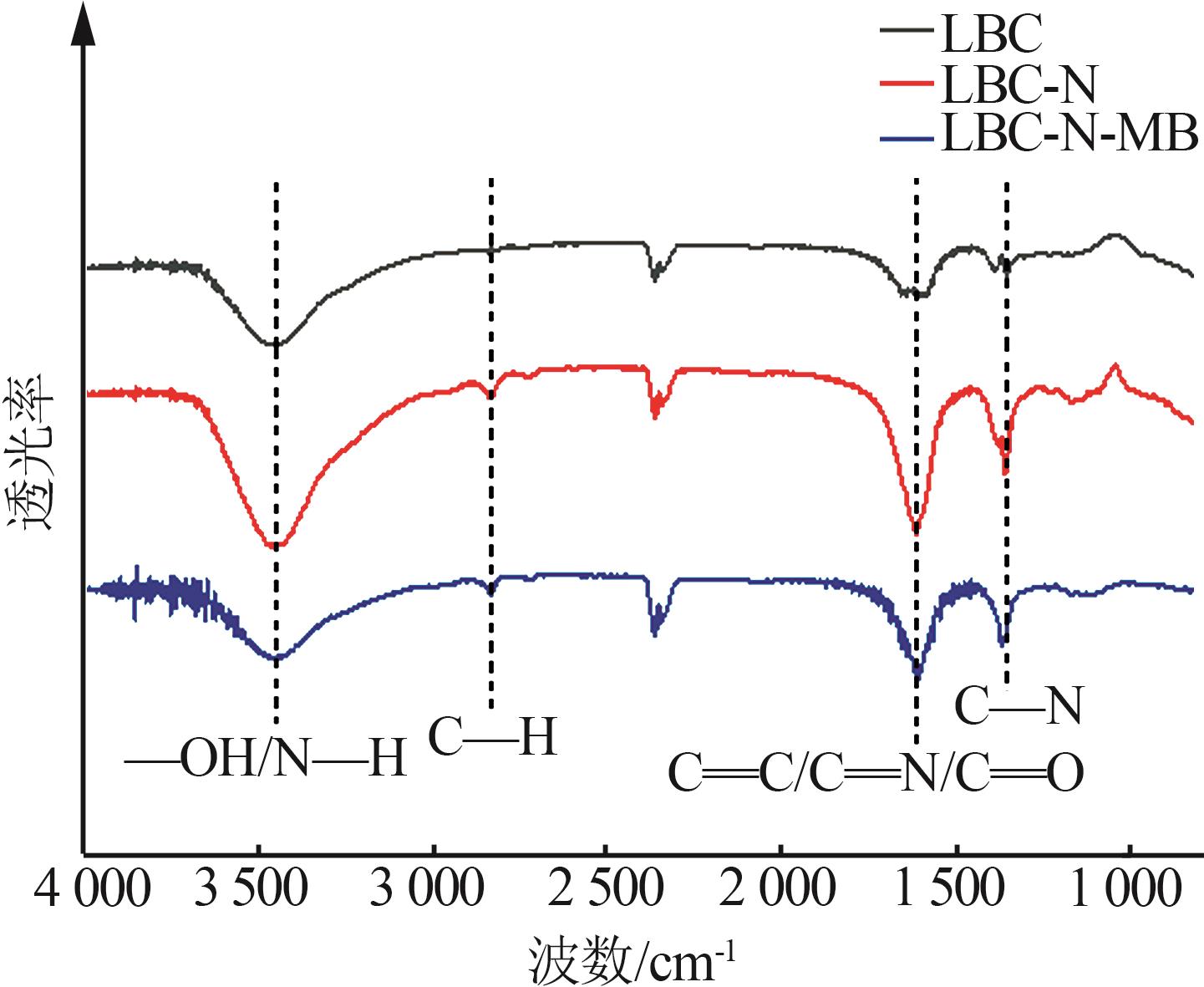

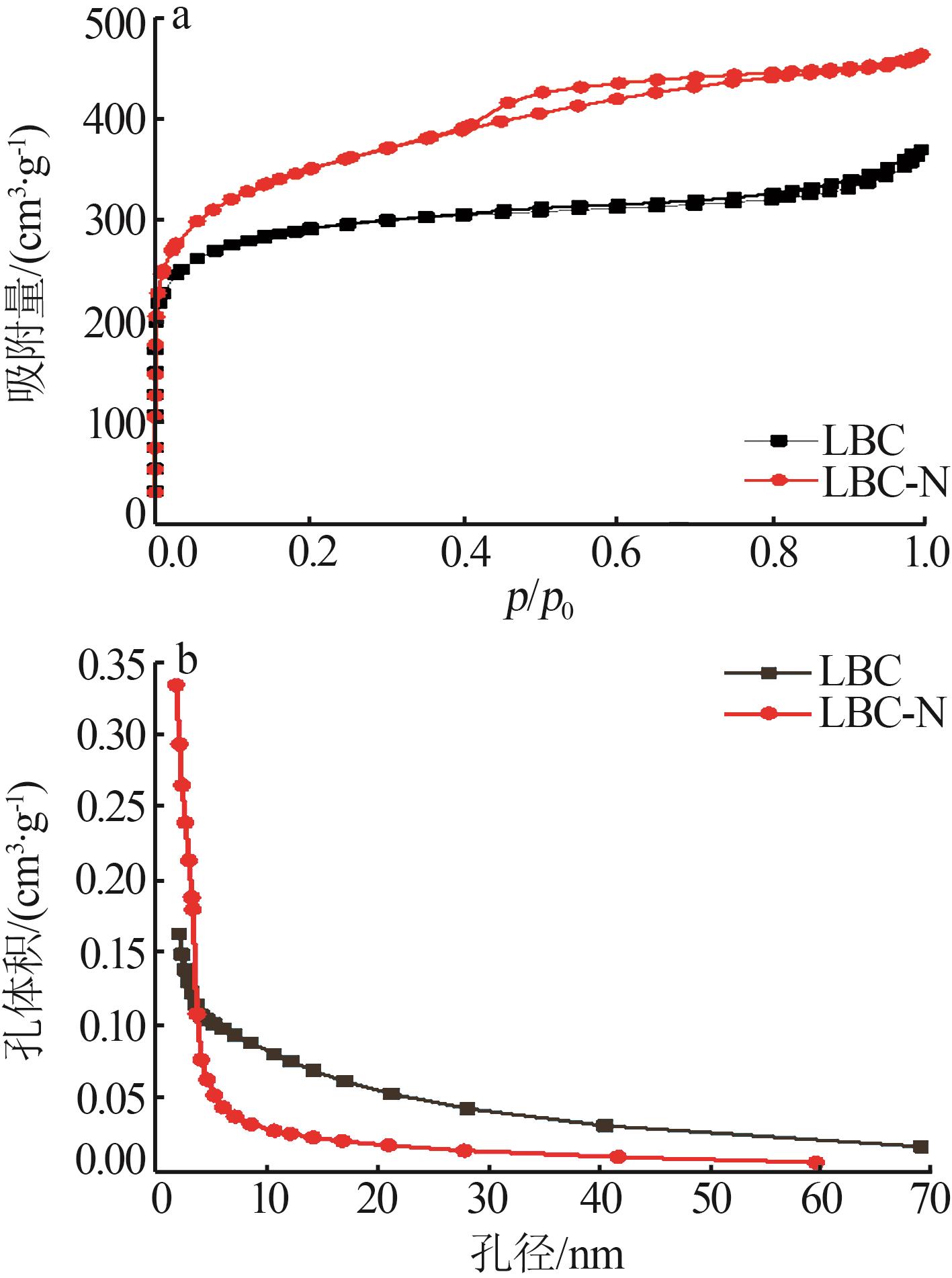

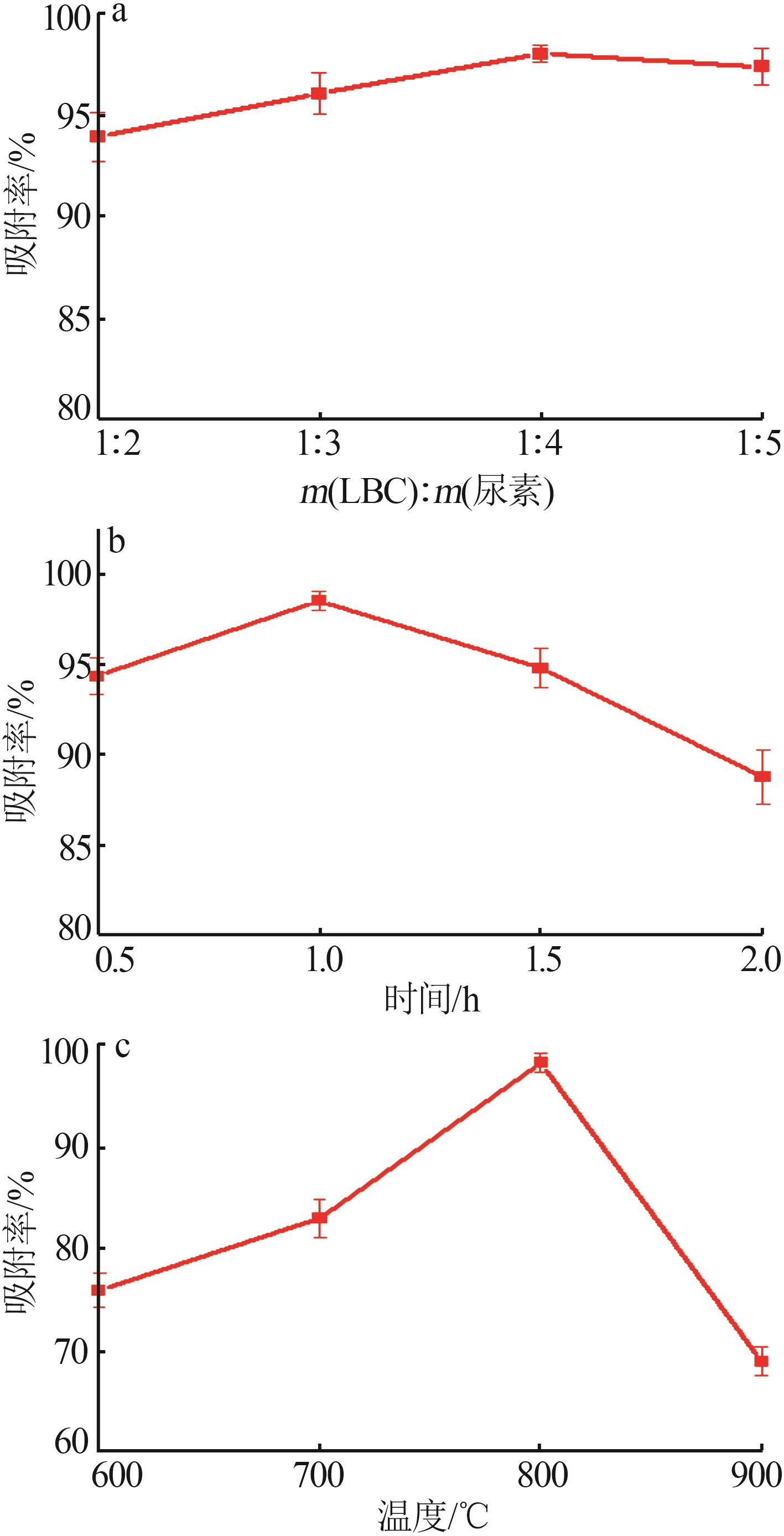

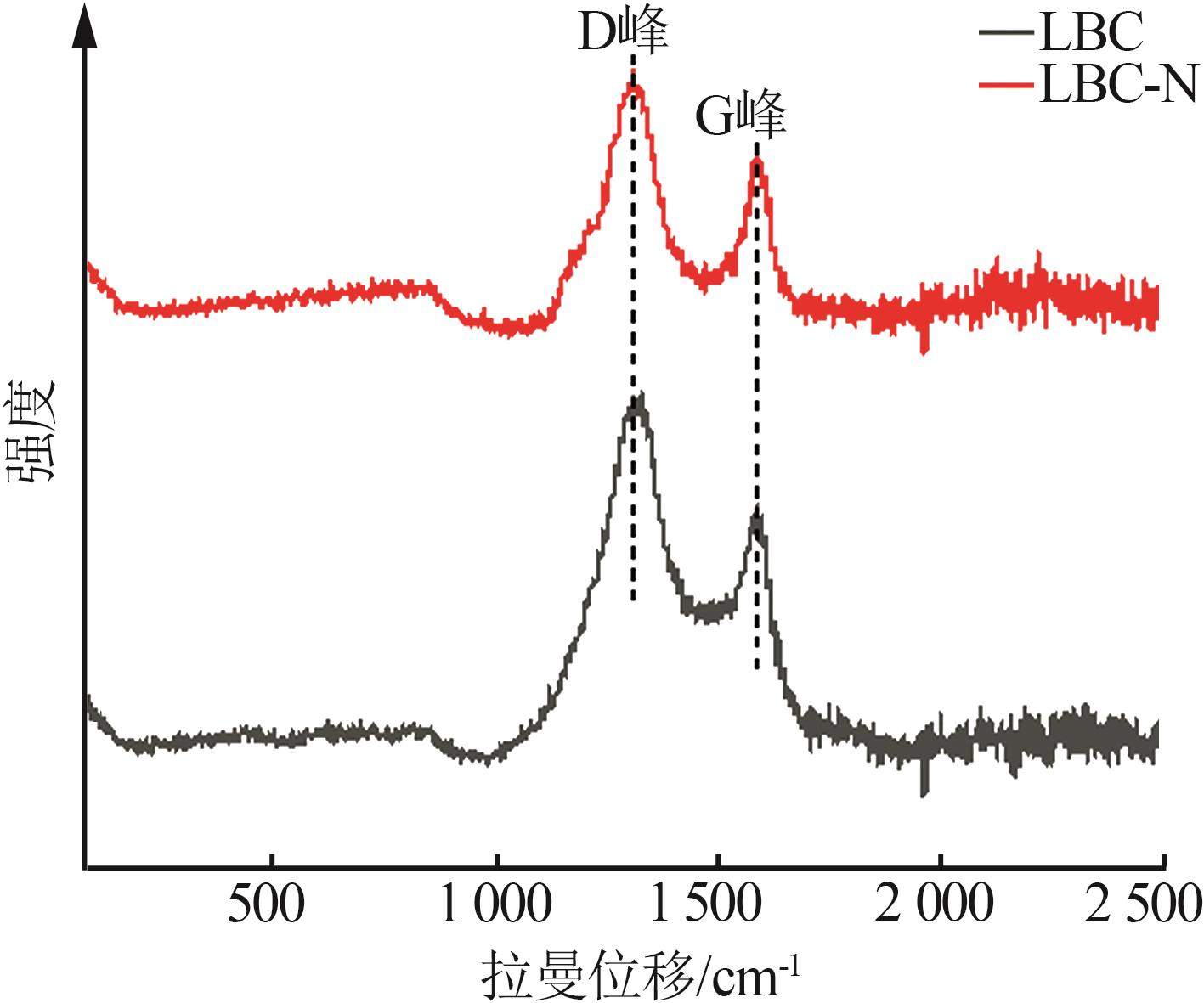

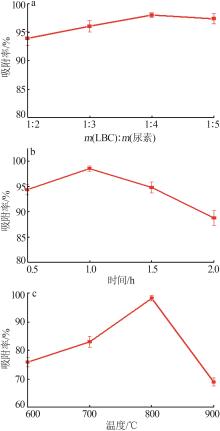

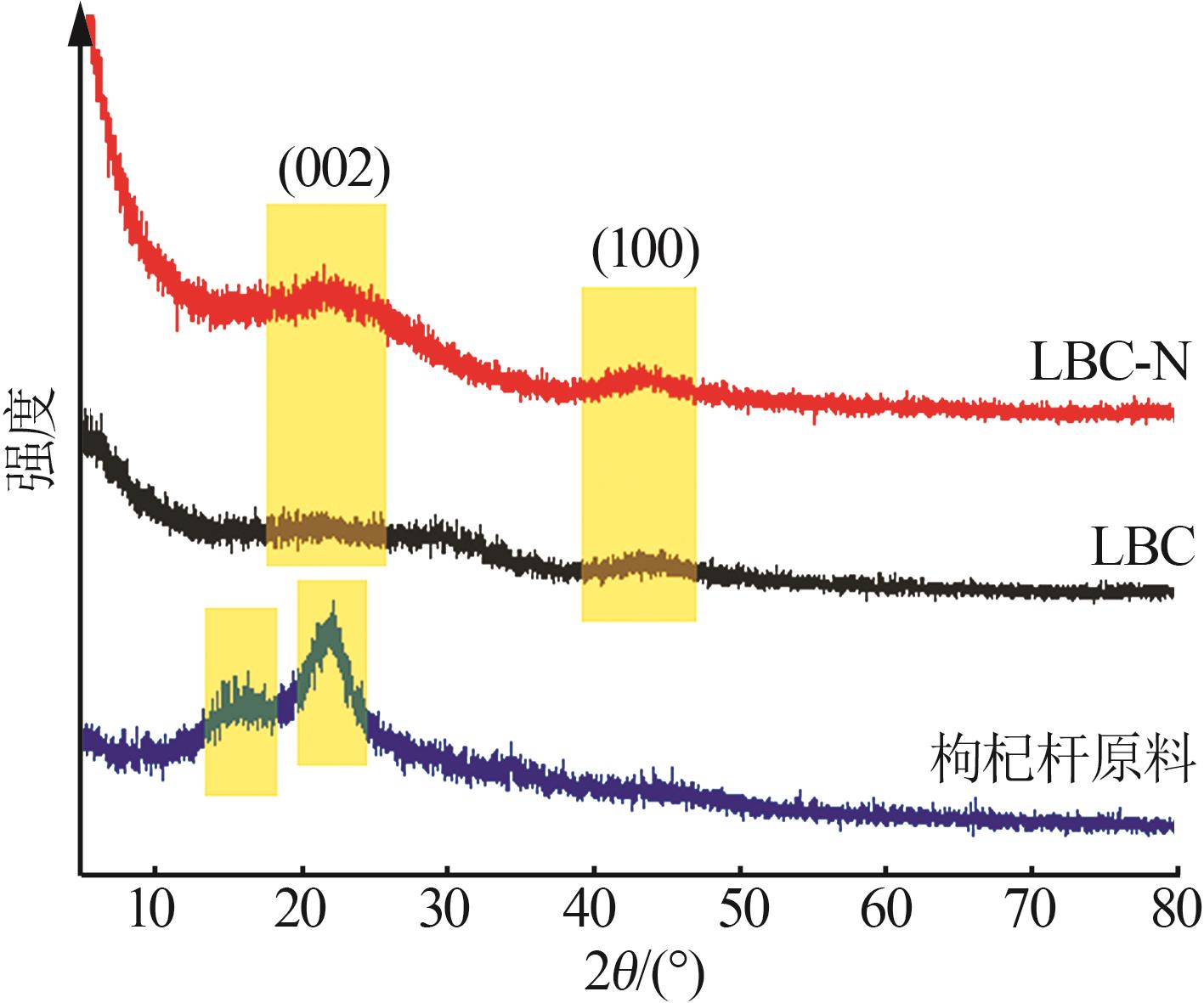

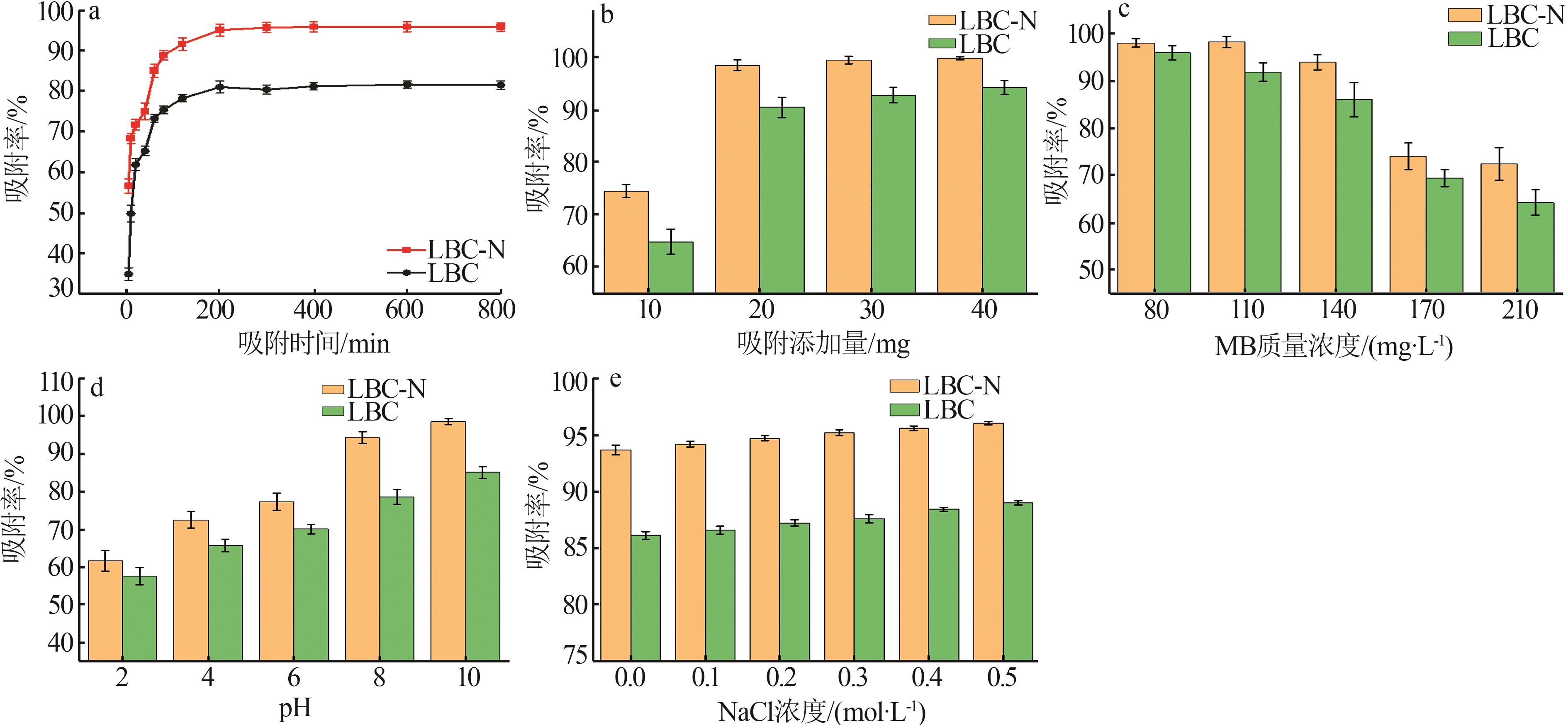

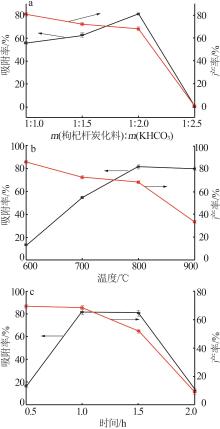

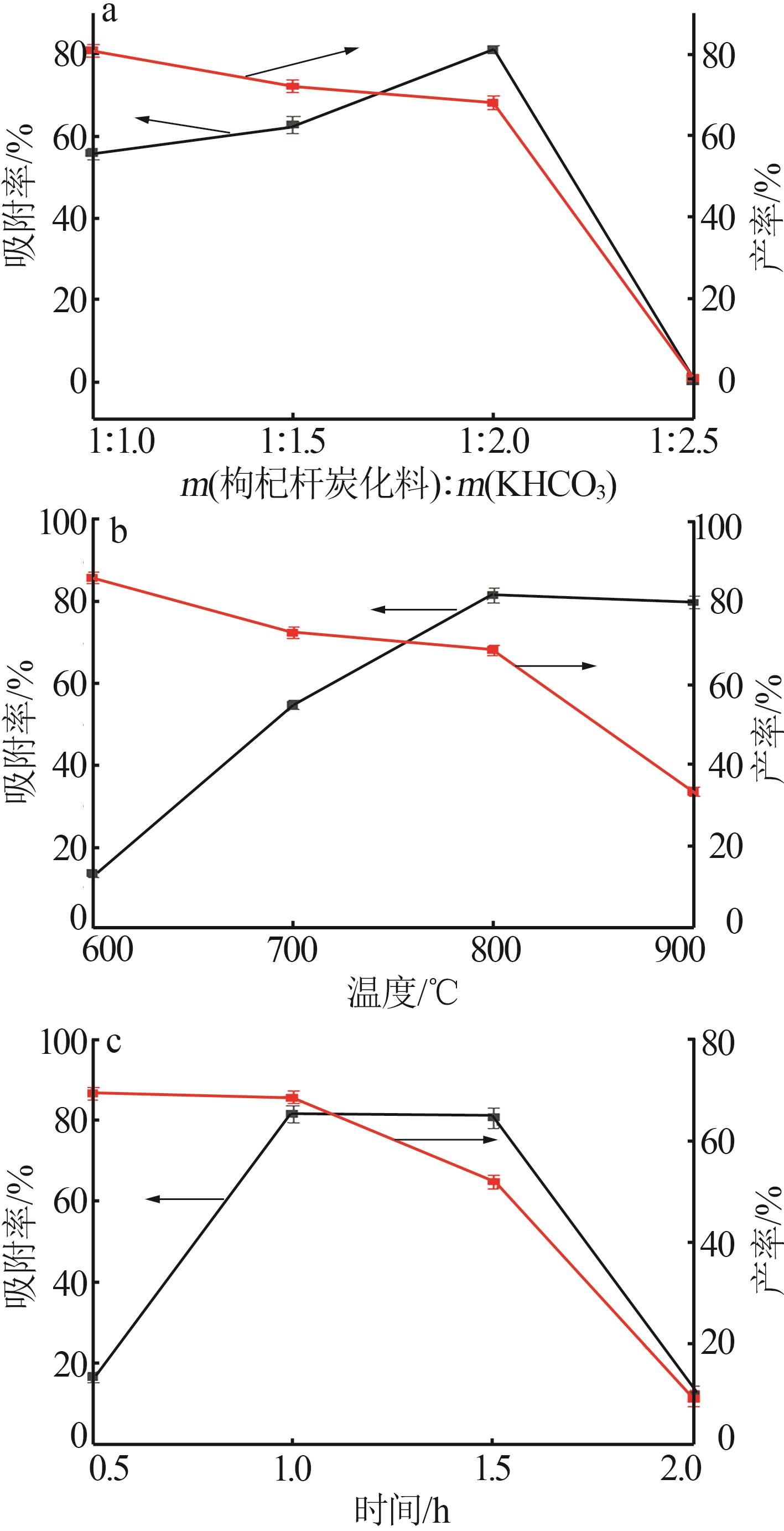

采用生物质枸杞杆为原料、KHCO₃为活化剂、尿素为氮源，制备枸杞杆氮掺杂生物炭。利用氮气吸附-脱附仪、扫描电子显微镜（SEM）、X射线衍射仪（XRD）、拉曼光谱（Raman）、傅里叶变换红外光谱（FT-IR）和X射线光电子能谱（XPS）等分析所制生物炭的形貌、结构和表面官能团等特性，并探析其对水中亚甲基蓝（MB）的吸附行为。结果表明，KHCO₃活化枸杞杆的最佳条件：m（枸杞杆炭化料）∶m（KHCO₃）=1∶2、活化温度为 800 ℃、活化时间为1 h。在枸杞杆生物炭（LBC）表面掺杂尿素的最佳条件：LBC与尿素的负载比为1∶4（质量比），800 ℃下煅烧1 h，得到氮掺杂生物炭（LBC-N）。LBC和LBC-N的比表面积分别为940.29 m²/g 和1 169.78 m²/g，总孔体积分别为0.57 cm³/g 和0.72 cm³/g，平均孔径分别为5.81 nm 和3.20 nm，均是以介孔为主的生物质活性炭材料。在相应实验条件下，LBC和LBC-N对MB的吸附量分别为542.02 mg/g和639.20 mg/g。准二级动力学模型、颗粒内扩散模型和Langmuir等温模型能很好地描述LBC和LBC-N对MB的吸附过程。根据氮掺杂生物炭的理化性质和吸附实验，LBC-N对MB分子的吸附过程是以π-π相互作用、氢键作用、静电吸引作用等化学作用为主，孔隙填充物理吸附协同作用的结果。

关键词: 枸杞杆, 氮掺杂生物炭, 尿素, 吸附, 亚甲基蓝

Abstract:

Biomass lycium chinensis stalks were used as raw materials，KHCO₃ as activator，and urea as nitrogen source to explore the preparation of nitrogen-doped biochar.The morphology，structure，and surface functional groups of the produced biochar were characterized was performed using scanning electron microscopy（SEM），nitrogen adsorption-desorption instrumentation（BET），X-ray powder diffraction（XRD），Raman spectroscopy（Raman），Fourier transform infrared spectroscopy（FT-IR），and X-ray photoelectron spectroscopy（XPS）.And its adsorption behavior towards methylene blue（MB） in water was explored.The results showed that the optimal conditions for KHCO₃ to activate Lycium chinensis stalks were as follows：mass ratio of 1∶2（Lycium chinensis stalks carbonized material and KHCO₃），activation temperature of 800 ℃，and activation time of 1 h.The optimal conditions for doping urea on the surface of lycium chinensis stalks biochar（LBC） were as follows：mass ratio of 1∶4（LBC and urea），and nitrogen-doped biochar（LBC-N） was prepared by calcination at 800 ℃ for 1 h.The specific surface area of LBC and LBC-N were 940.29 m²/g and 1 169.78 m²/g，the total pore volumes were 0.57 cm³/g and 0.72 cm³/g，and the average pore sizes were 5.81 nm and 3.20 nm，respectively.All of them were mainly mesoporous biomass activated carbon materials.Under the corresponding experimental conditions，the adsorption capacities of LBC and LBC-N for MB were 542.02 mg/g and 639.20 mg/g，respectively.The Pseudo-second-order model，Intra-particle diffusion model and Langmuir isothermal model could well describe the adsorption process of MB by LBC and LBC-N.According to the physicochemical properties and adsorption experiments of nitrogenous biochar，the adsorption process of LBC-N on MB molecules was mainly a result of π-π interaction，hydrogen bonding，electrostatic attraction and other chemical effects，and the synergistic effect of physical adsorption by pore filling.

Key words: lycium chinensis stalks, nitrogen-doped biochar, urea, adsorption, methylene blue

中图分类号:

TQ127.1

王萍, 徐荣声, 孙冬, 史小红, 徐炜, 李梅. 氮掺杂生物炭的制备及其对亚甲基蓝的吸附性能研究[J]. 无机盐工业, 2024, 56(9): 117-127.

WANG Ping, XU Rongsheng, SUN Dong, SHI Xiaohong, XU Wei, LI Mei. Study on preparation of nitrogen-doped biochar and its adsorption properties for methylene blue[J]. Inorganic Chemicals Industry, 2024, 56(9): 117-127.

图/表 18

图1

图2

图3

表 1

图4

图5

图6

图7

图8

图9

表2

图10

图11

表3

表4

图12

表5

表6

参考文献 19

1	LIAN Fei， CUI Guannan， LIU Zhongqi，et al.One-step synthesis of a novel N-doped microporous biochar derived from crop straws with high dye adsorption capacity［J］.Journal of Environmental Management，2016，176：61-68.
2	ZHENG Wanlan， CHEN Shuang， LIU Huie，et al.Study of the modification mechanism of heavy metal ions adsorbed by biomass-activated carbon doped with a solid nitrogen source［J］.RSC Advances，2019，9（64）：37440-37449.
3	梁波，王清华，朱凯，等.咖啡渣活性炭对亚甲基蓝吸附特性研究［J］.工业用水与废水，2023，54（3）：16-20.
	LIANG Bo， WANG Qinghua， ZHU Kai，et al.Adsorption characteristics of coffee grounds activated carbon for methylene blue［J］.Industrial Water & Wastewater，2023，54（3）：16-20.
4	陈关霄，吕燕根.花生壳基活性炭的制备及吸附孔雀石绿性能分析［J］.福建技术师范学院学报，2021，39（5）：457-463.
	CHEN Guanxiao， LV Yangen.A study on the preparation of peanut-shell-based activated carbon and its adsorption performance ofMG［J］.Journal of Fujian Polytechnic Normal University，2021，39（5）：457-463.
5	BAI Xiaoli， QUAN Bingyan， KANG Chaoyan，et al.Activated carbon from tea residue as efficient absorbents for environmental pollutant removal from wastewater［J］.Biomass Conversion and Biorefinery，2023，13（15）：13433-13442.
6	YE Shujing， ZENG Guangming， TAN Xiaofei，et al.Nitrogen-doped biochar fiber with graphitization from Boehmeria nivea for promoted peroxymonosulfate activation and non-radical degradation pathways with enhancing electron transfer［J］.Applied Catalysis B：Environmental，2020，269：118850.
7	ZHANG Xiong， ZHANG Shihong， YANG Haiping，et al.Generalized two-dimensional correlation infrared spectroscopy to reveal mechanisms of CO₂ capture in nitrogen enriched biochar［J］.Proceedings of the Combustion Institute，2017，36（3）：3933-3940.
8	郝宏蕾，孟繁雨，李若钰，等.生物质基氮掺杂多孔炭材料的制备及对水中亚甲基蓝的吸附性能［J］.高等学校化学学报，2022，43（6）：226-236.
	HAO Honglei， MENG Fanyu， LI Ruoyu，et al.Biomass derived nitrogen doped porous carbon materials as adsorbents for removal of methylene blue in water［J］.Chemical Journal of Chinese Universities，2022，43（6）：226-236.
9	LI Yunchao， XING Bo， WANG Xiaoliu，et al.Nitrogen-doped hierarchical porous biochar derived from corn stalks for phenol-enhanced adsorption［J］.Energy & Fuels，2019，33（12）：12459-12468.
10	代祥，罗婴棋，张文俊，等.氮掺杂生物炭去除水中六价铬的效果及机理［J］.环境科学学报，2023，43（11）：84-93.
	DAI Xiang， LUO Yingqi， ZHANG Wenjun，et al.Removal of hexavalent chromium from water using nitrogen-doped biochar：Performance and mechanism［J］.Acta Scientiae Circumstantiae，2023，43（11）：84-93.
11	冯倩，徐荣声，李梅，等.向日葵制活性炭对亚甲基蓝的吸附研究［J］.无机盐工业，2021，53（12）：122-128.
	FENG Qian， XU Rongsheng， LI Mei，et al.Research on adsorption of methylene blue on activated carbon prepared from sunflower［J］.Inorganic Chemicals Industry，2021，53（12）：122-128.
12	YING Zhiwei， CHEN Xinwei， LI He，et al.Efficient adsorption of methylene blue by porous biochar derived from soybean dreg using a one-pot synthesis method［J］.Molecules，2021，26（3）：661.
13	黄毓颖，李坤权，姚文，等.碳酸氢钾活化制备水稻秸秆炭孔结构的影响因素及吸附性能［J］.环境化学，2018，37（3）：569-575.
	HUANG Yuying， LI Kunquan， YAO Wen，et al.Investigation on the influencing factors of pore structure on rice straw activated carbon with KHCO₃ and its adsorption ability［J］.Environmental Chemistry，2018，37（3）：569-575.
14	余谟鑫，张书海，朱博文，等.N掺杂生物炭的制备及其对Co²⁺的吸附性能［J］.材料研究学报，2023，37（4）：291-300.
	YU Moxin， ZHANG Shuhai， ZHU Bowen，et al.Preparation of nitrogen-doped biochar and its adsorption capacity for Co²⁺ ［J］.Chinese Journal of Materials Research，2023，37（4）：291-300.
15	OH W D， LISAK G， WEBSTER R D，et al.Insights into the thermolytic transformation of lignocellulosic biomass waste to redox-active carbocatalyst：Durability of surface active sites［J］.Applied Catalysis B：Environmental，2018，233：120-129.
16	CHENG Youliang， ZHANG Qingling， FANG Changqing，et al.Synthesis of N-doped porous carbon materials derived from waste cellulose acetate fiber via urea activation and its potential application in supercapacitors［J］.Journal of the Electrochemical Society，2019，166（6）：A1231-A1238.
17	LI Jing， LV Fanxun， YANG R，et al.N-doped biochar from lignocellulosic biomass for preparation of adsorbent：Characterization，kinetics and application［J］.Polymers，2022，14（18）：3889.
18	徐荣声，孟泽，冯倩，等.氯化锌-水蒸气协同活化玉米芯制活性炭的研究［J］.无机盐工业，2023，55（12）：119-127.
	XU Rongsheng， MENG Ze， FENG Qian，et al.Study on preparation of activated carbon from corn cob by zinc chloride and water vapor［J］.Inorganic Chemicals Industry，2023，55（12）：119-127.
19	MI Bingbing， WANG Jingxin， XIANG Hongzhong，et al.Nitrogen self-doped activated carbons derived from bamboo shoots as adsorbent for methylene blue adsorption［J］.Molecules，2019，24（16）：3012.

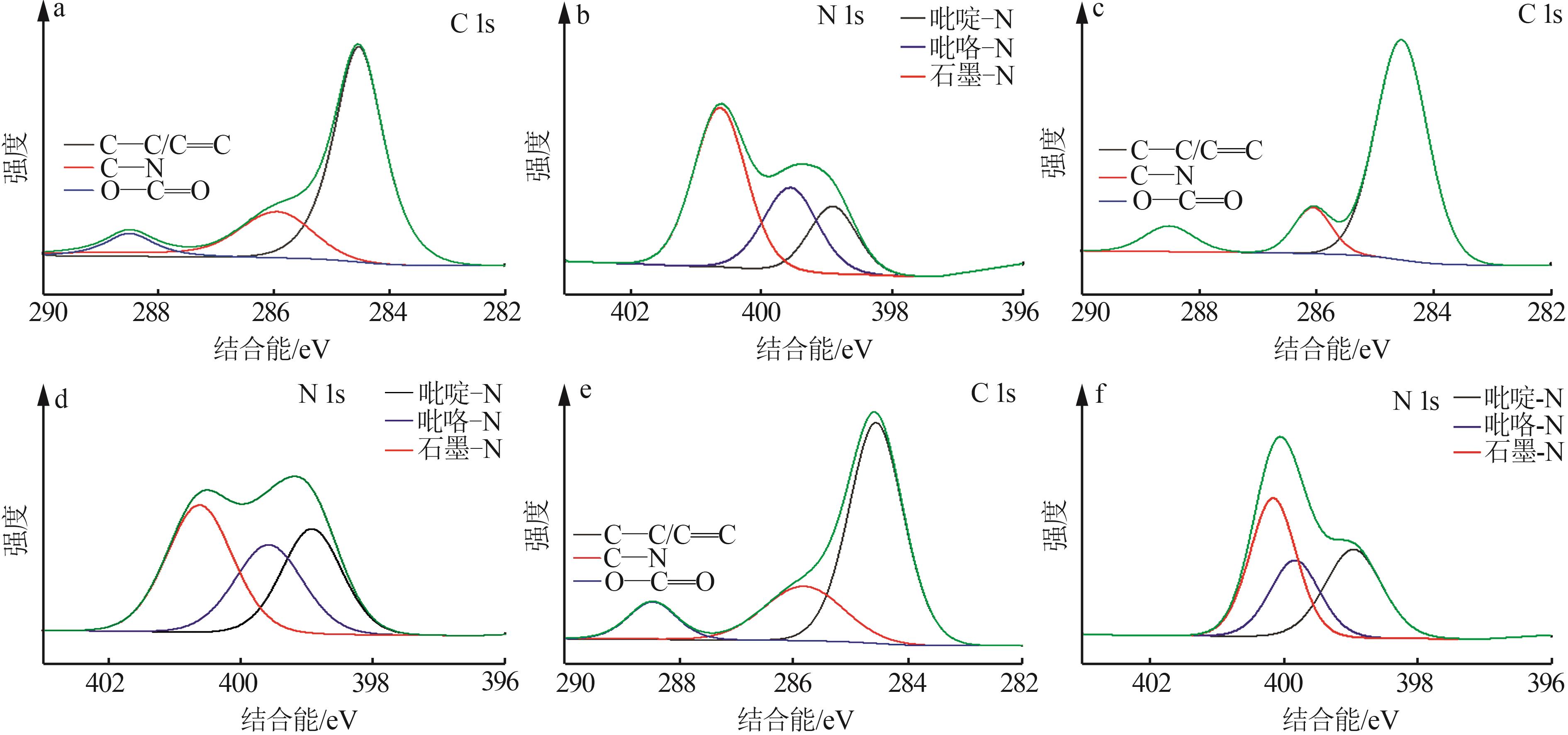

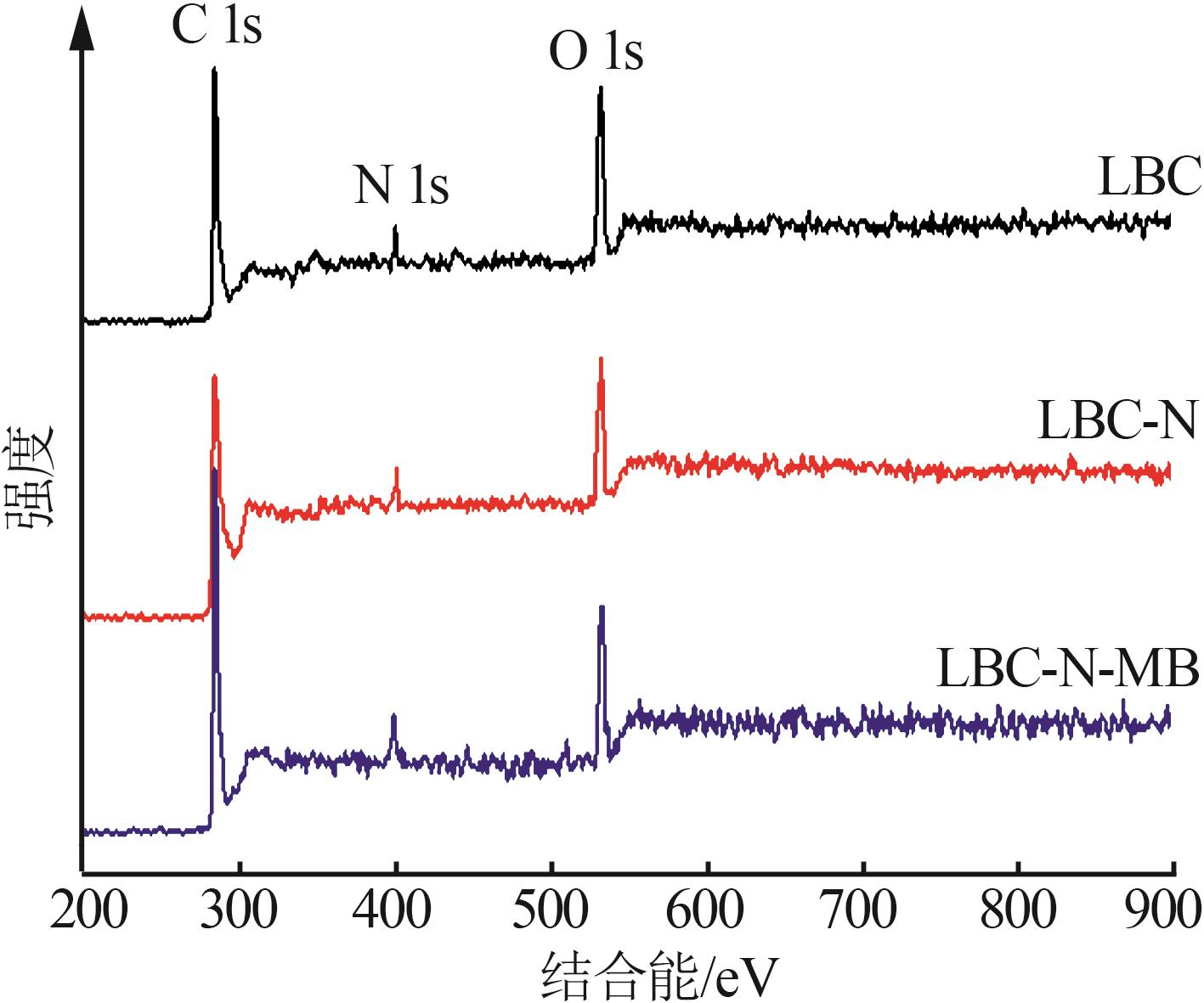

样品	相对含量/%			N元素组成/%
样品	x（C）	x（N）	x（O）	x（吡啶-N）	x（吡咯-N）	x（石墨-N）
LBC	79.28	3.60	17.12	32.16	15.79	52.05
LBC-N	75.20	8.96	15.84	26.34	25.58	48.08
LBC-N-MB	83.16	2.35	14.49	21.74	24.90	53.36

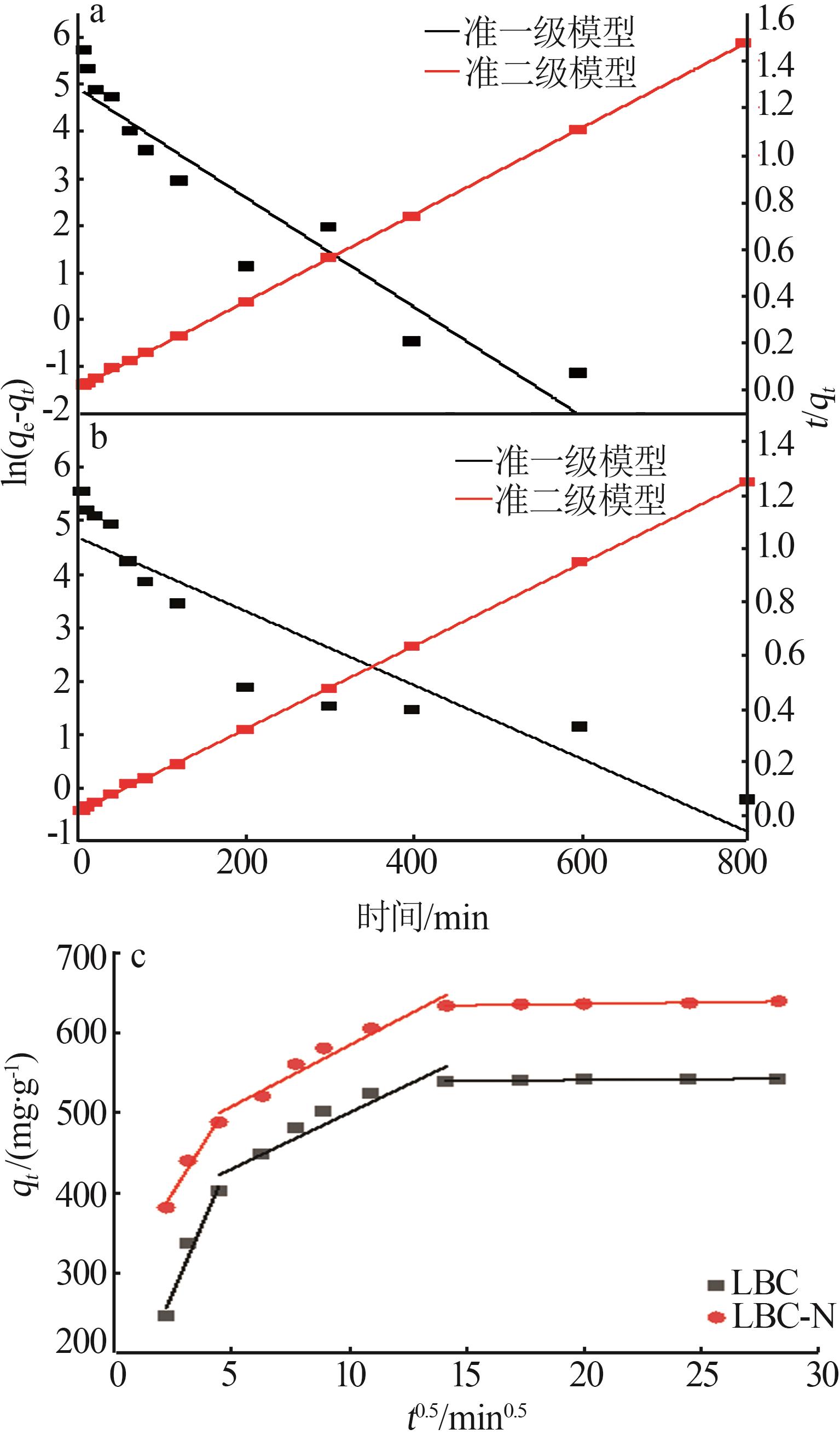

样品	颗粒内扩散模型
样品	K_int1/（mg·g^-1·min^-0.5）	C₁	R₁²	K_int2/（mg·g^-1·min^-0.5）	C₂	R₂²	K_int3/（mg·g^-1·min^-0.5）	C₃	R₃²
LBC	76.19	77.53	0.97	13.31	367.99	0.90	0.22	536.29	0.86
LBC-N	46.97	281.92	0.97	15.26	430.99	0.95	0.36	628.48	0.95

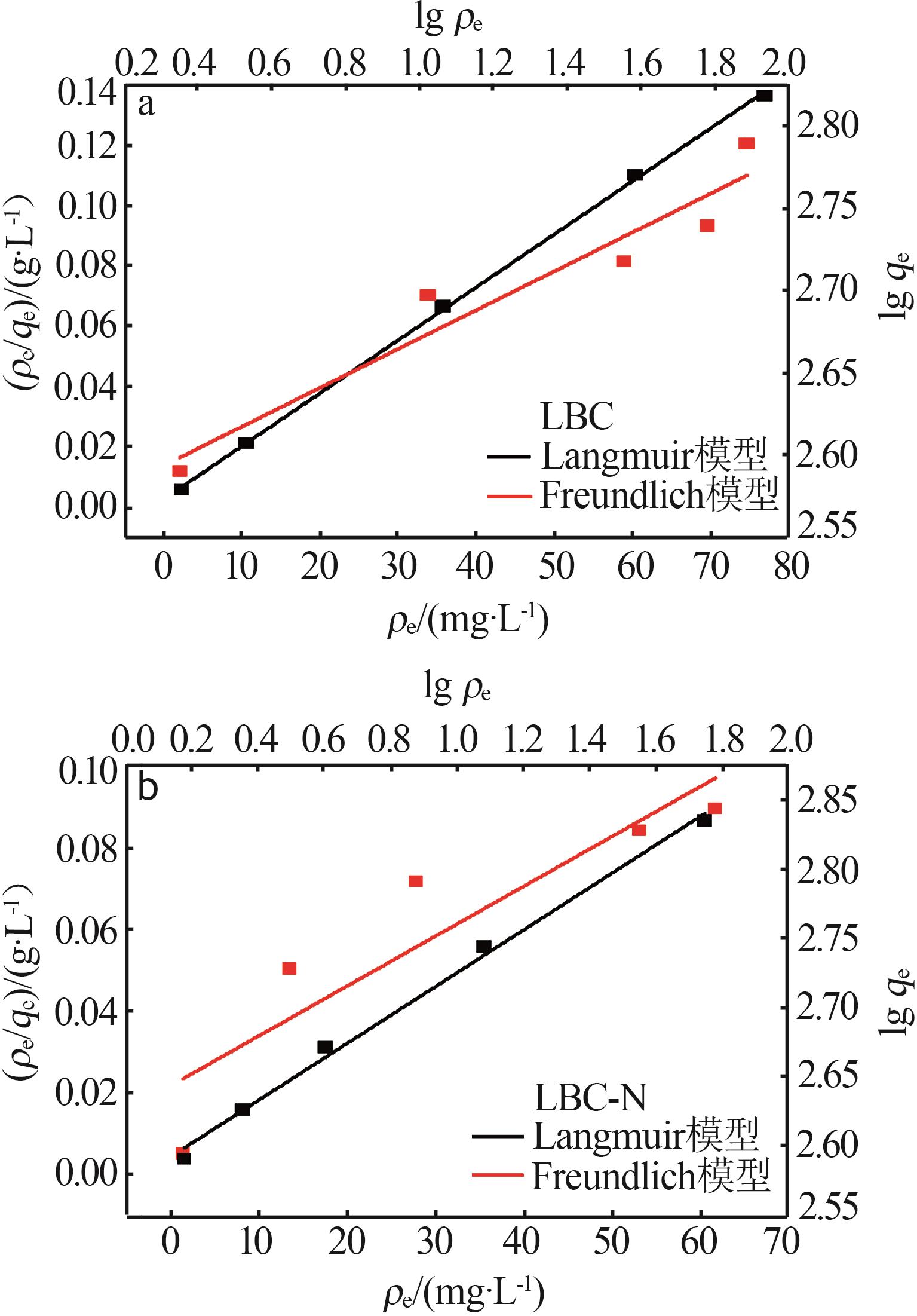

样品	Langmuir模型			Freundlich模型
样品	Q_m/（mg·g^-1）	K_L/（L·mg^-1）	R²	K_F/（mg^1-1/n·L^1/n·g^-1）	1/n	R²
LBC	617.51	0.101 6	0.992 7	379.119 0	0.472 0	0.903 4
LBC-N	719.42	0.298 9	0.995 3	421.594 4	0.133 5	0.828 3

生物质	样品	q_m/（mg·g^-1）
秸秆^［1］	NBC800-3	436.0
柳树叶^［8］	WNC-2	263.2
竹笋^［19］	BSNC-800-4	384.6
枸杞杆	LBC-N	719.4
