介孔形貌的LDH吸附磷酸盐的位点能量研究

doi:10.19964/j.issn.1006-4990.2023-0557

摘要/Abstract

摘要：

水体磷污染是一个亟待解决的环境问题，威胁生物健康并破坏生态平衡。通过水热法制备了分别具有CO₃^2-型堆积片层状、CH₂CHCOO^-型插层岩石状和CH₂CHCOO^-型重组漏斗孔型岩石状的水滑石。使用密度泛函理论研究了不同层间离子与水滑石片层的作用关系。通过等温吸附实验，并采用基于Toth模型和DA模型的位点能量分布理论分析了不同形貌结构的水滑石对磷酸盐的吸附特性。结果表明：漏斗孔型水滑石的吸附位点分布在高能量区，其余两种水滑石的位点分布在低能量区；随温度升高，3种水滑石的位点分布向高能量区偏移，平均位点能量增加了12.04%~14.26%。通过丙烯酸调控得到的漏斗孔型水滑石具有更多的高能吸附位点数量、更大的比表面积和更强的配体交换作用，同时随着温度和浓度增加，漏斗孔型水滑石位点能量分布变化最为显著，表明漏斗孔型水滑石在磷酸盐吸附中具有优势。该研究对水滑石的调控及通过位点能量分布理论研究水滑石为磷酸盐的吸附机制提供了理论依据。

关键词: 水滑石, 形貌结构, 吸附, 磷酸盐, 位点能量分布

Abstract:

Phosphorus pollution in water bodies is an urgent environmental problem，which threatens biological health and destroys ecological balance.In this paper，Mg-Al layered double hydrotalcites with CO₃^2- type stacking lamellae，CH₂CHCOO^- type intercalated rock⁃like，and CH₂CHCOO^- type recombined funnel⁃shaped and rock⁃like were prepared respectively by hydrothermal method.The interaction between different interlayer ions and hydrotalcite lamellae was studied by density functional theory.Through isothermal adsorption experiment and site energy distribution theory based on Toth model and DA model，the phosphate adsorption characteristics of hydrotalcites with different morphology and structure were analyzed.The experimental results showed that the adsorption sites of funnel⁃shaped hydrotalcite were distributed in high energy region，while the sites of the other two hydrotalcites were distributed in low energy region.With the increase of temperature，the site distribution of the three hydrotalcites shifted to the high energy region，and the average site energy was increased by 12.04% to 14.26%.Funnel⁃shaped hydrotalcite obtained by acrylic acid regulation had more high⁃energy adsorption sites，larger specific surface area and stronger ligand exchange.At the same time，with the increase of temperature and concentration，the energy distribution of funnel⁃shaped hydrotalcite sites changed most significantly，indicating that funnel⁃shaped hydrotalcite had advantages in phosphate adsorption.This study provided a theoretical basis for the regulation of mesoporous hydrotalcite and the study of phosphate adsorption mechanism of hydrotalcite through site energy distribution theory.

Key words: layered double hydrotalcite, morphological structure, adsorption, phosphate, site energy distribution

中图分类号:

史鸿钰, 吕晴, 张力巾, 李清欣, 秦军. 介孔形貌的LDH吸附磷酸盐的位点能量研究[J]. 无机盐工业, 2024, 56(10): 38-46.

SHI Hongyu, LÜ Qing, ZHANG Lijin, LI Qingxin, QIN Jun. Study on site energy of phosphate adsorption by layered double hydrotalcites with mesoporous morphologies[J]. Inorganic Chemicals Industry, 2024, 56(10): 38-46.

图/表 9

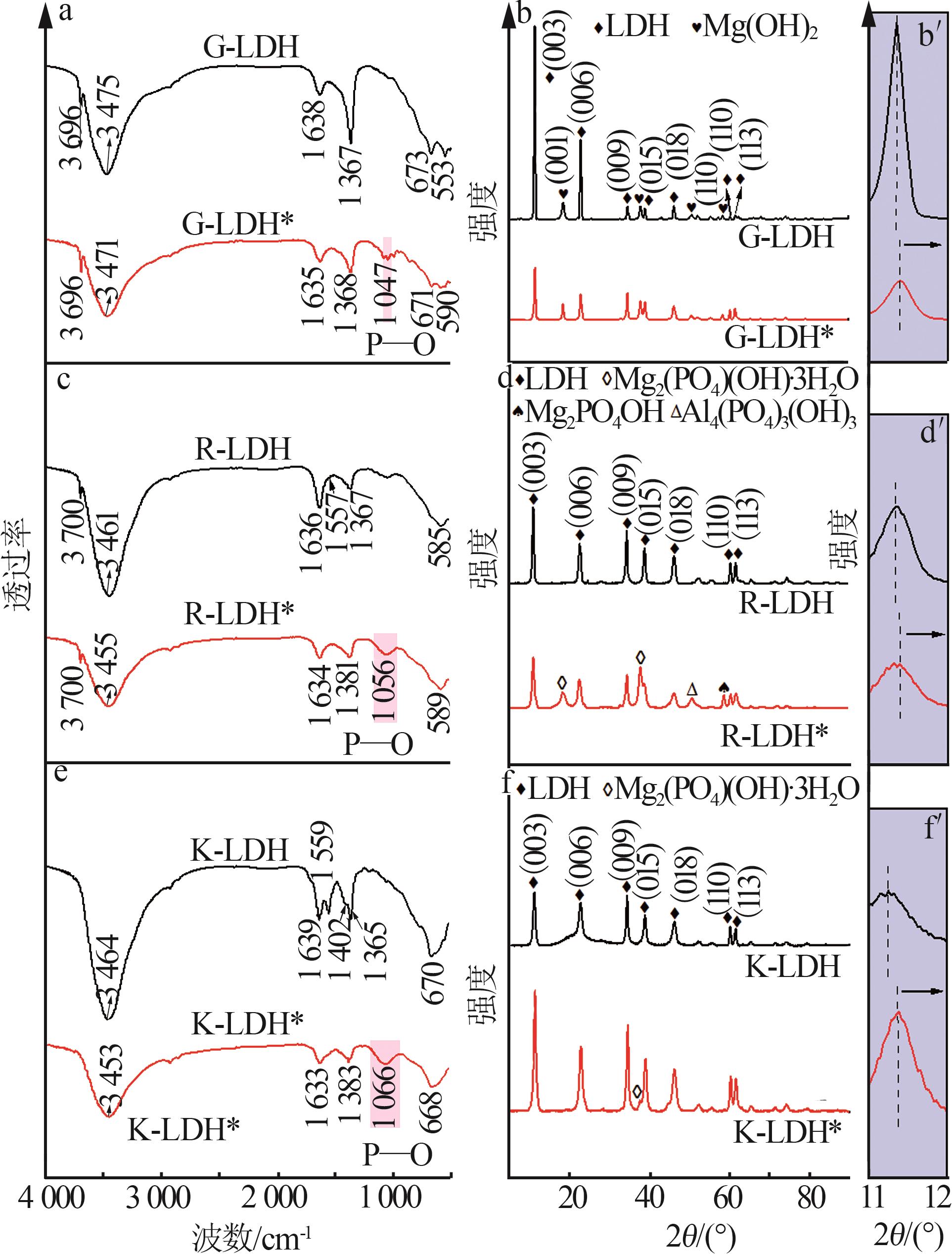

图1

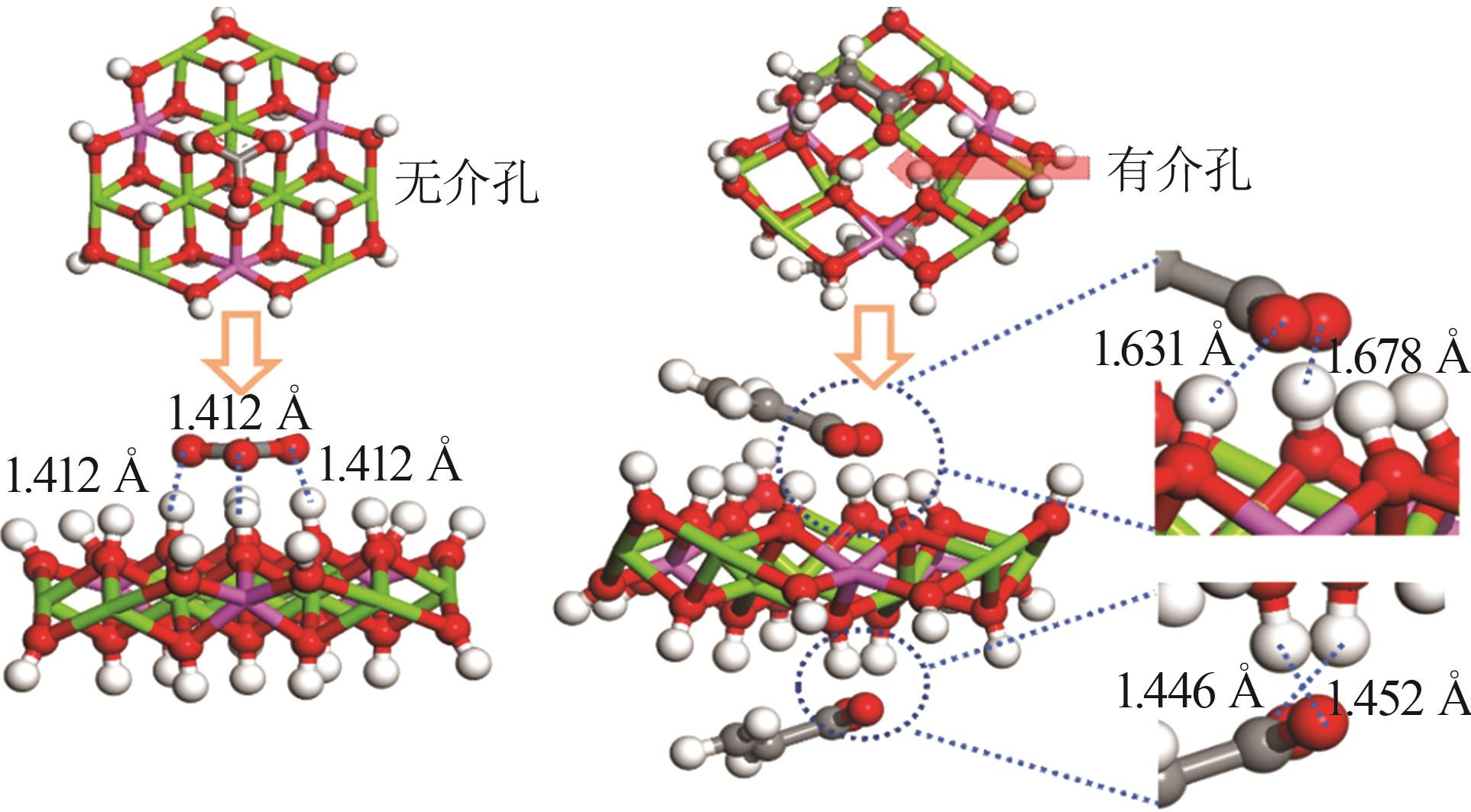

图2

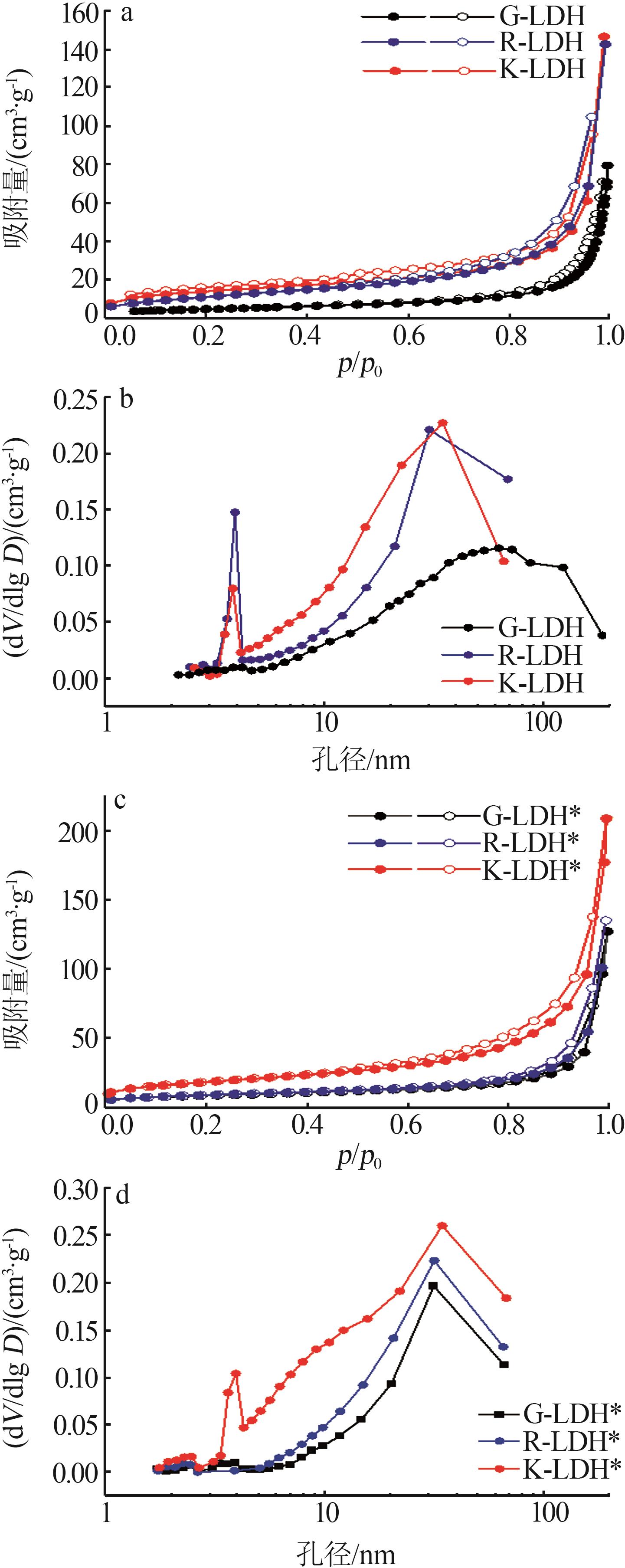

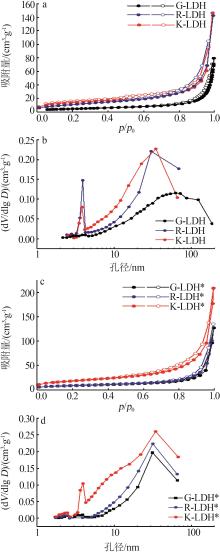

图3

表1

图4

图5

图6

图7

表 2

参考文献 37

1	KRUSE J， PANTEN K， SIEBERS N.The fate of phosphorus from bone char⁃based fertilizers in soil pools in a 5-year crop rotati⁃on［J］.Nutrient Cycling in Agroecosystems，2022，124（2）：263- 277.
2	陈善荣，何立环，张凤英，等.2016—2019年长江流域水质时空分布特征［J］.环境科学研究，2020，33（5）：1100-1108.
	CHEN Shanrong， HE Lihuan， ZHANG Fengying，et al.Spatiotemporal characteristics of surface water quality of the yangtze river basin during 2016-2019［J］.Research of Environmental Sciences，2020，33（5）：1100-1108.
3	ALMANASSRA I W， MCKAY G， KOCHKODAN V，et al.A state of the art review on phosphate removal from water by biochars［J］.Chemical Engineering Journal，2021，409：128211.
4	任树鹏，齐宇彤，石瑶，等.层状双氢氧化物负载生物炭对磷酸盐的吸附性能研究进展［J］.环境化学，2023，42（2）：575-584.
	REN Shupeng， QI Yutong， SHI Yao，et al.The adsorption performance of layered double hydroxides functionalized biochar on pho⁃sphate：Research advances［J］.Environmental Chemistry，2023， 42（2）：575-584.
5	ISIDORO RIBEIRO N， BARRETO PESSANHA O， LUIZA GOMES SOARES PESSANHA M，et al.Efficient phosphate adsorption by a composite composed of Mg₆Al₂（CO₃）（OH）₁₆·4H₂O LDH and chitosan：Kinetic，thermodynamic，desorption，and characterization studies［J］.Separation and Purification Technology，2023，307：122717.
6	KHALIL A K A， DWEIRI F， ALMANASSRA I W，et al.Mg-Al layered double hydroxide doped activated carbon composites for phosphate removal from synthetic water：Adsorption and thermodynamics studies［J］.Sustainability，2022，14（12）：6991.
7	DAI Xingjian， JING Chuan， LI Kailin，et al.Enhanced bifunctional adsorption of anionic and cationic pollutants by MgAl LDH nanosheets modified montmorillonite via acid⁃salt activation［J］.Applied Clay Science，2023，233：106815.
8	SK S， MADHU R， GAVALI D S，et al.An ultrathin 2D NiCo-LDH nanosheet decorated NH₂-UiO-66 MOF-nanocomposite with exceptional chemical stability for electrocatalytic water splitting［J］.Journal of Materials Chemistry A，2023，11（19）：10309-10318.
9	郑美琪，马达，刘婷婷，等.镁基水滑石材料在重金属污染修复领域的应用进展［J］.无机盐工业，2023，55（4）：1-5，12.
	ZHENG Meiqi， MA Da， LIU Tingting，et al.Application progress of magnesium⁃based double hydroxides in heavy metal pollution remediation［J］.Inorganic Chemicals Industry，2023，55（4）：1-5， 12.
10	赵晓玲，常宏岗，何金龙，等.水滑石类化合物在水处理和气体净化领域中的应用［J］.材料导报，2023，37（S1）：74-86.
	ZHAO Xiaoling， CHANG Honggang， HE Jinlong，et al.Application of hydrotalcite compounds in the field of water treatment and gas purification［J］.Materials Reports，2023，37（S1）：74-86.
11	刘晨，张美一，潘纲.超薄水滑石纳米片除磷效果与机理［J］.环境工程学报，2018，12（9）：2446-2456.
	LIU Chen， ZHANG Meiyi， PAN Gang.Efficiency and mechanism of phosphate removal by ultrathin layered double hydroxide nanosheets［J］.Chinese Journal of Environmental Engineering，2018，12（9）：2446-2456.
12	WENG Ting， CHEN Xiaolang， QIN Jun，et al.The effect of micro⁃and nano⁃γ-Al₂O₃ on the synthetic hydrotalcite and Congo red adsorption：Site energy distribution［J］.Journal of Molecular Liquids，2023，388：122708.
13	蒋晖，刘秀丽，孙姣霞，等.BPA和EE2在PA微塑料上竞争吸附的位点能量［J］.中国环境科学，2021，41（12）：5736-5746.
	JIANG Hui， LIU Xiuli， SUN Jiaoxia，et al.Competitive adsorption characteristics of BPA and EE2 on PA microplastics by site energy distribution theory［J］.China Environmental Science，2021，41（12）：5736-5746.
14	KUMAR K V， MONTEIRO DE CASTRO M， MARTINEZ-ESCANDELL M，et al.A site energy distribution function from To⁃th isotherm for adsorption of gases on heterogeneous surfaces［J］.Physical Chemistry Chemical Physics，2011，13（13）：5753-5759.
15	XIA Caifeng， HUANG Hanhan， LIANG Derui，et al.Adsorption of tetracycline hydrochloride on layered double hydroxide loaded carbon nanotubes and site energy distribution analysis［J］.Chemical Engineering Journal，2022，443：136398.
16	WANG Haiyan， YANG Qinghua， LI Zhaosong，et al.Adsorption of antibiotics on montmorillonite and site energy distribution analysis［J］.Journal of Molecular Liquids，2023，383：122078.
17	YAN Bei， NIU C H.Modeling and site energy distribution analysis of levofloxacin sorption by biosorbents［J］.Chemical Engineering Journal，2017，307：631-642.
18	李杏，秦军，吕晴，等. α/γ-氧化铝对合成镁铝水滑石结构性能的影响［J］.无机盐工业，2022，54（12）：51-59.
	LI Xing， QIN Jun， Qing LÜ，et al.Effect of α/γ-alumina on structure and properties of synthesized Mg-Al hydrotalcite［J］.Inorganic Chemicals Industry，2022，54（12）：51-59.
19	SAADI R， SAADI Z， FAZAELI R，et al.Monolayer and multilayer adsorption isotherm models for sorption from aqueous me⁃dia［J］.Korean Journal of Chemical Engineering，2015，32（5）：787-799.
20	BAI Shanshan， JIN Chao， ZHU Shishu，et al.Coating magnetite alters the mechanisms and site energy for sulfonamide antibiotic sorption on biochar［J］.Journal of Hazardous Materials，2021，409：125024.
21	SHEN Xiaofang， GUO Xiaoying， ZHANG Meng，et al.Sorption mechanisms of organic compounds by carbonaceous materials：Site energy distribution consideration［J］.Environmental Science & Technology，2015，49（8）：4894-4902.
22	LIU Lijing， JIA Kangkang， SU Wenyang，et al.Nitrate reduction by NiFe-LDH/CeO₂：Understanding the synergistic effect between dual⁃metal sites and dual adsorption［J］.Inorganic Chemistry，2024，63（5）：2756-2765.
23	YAN Hong， WU Jianming， ZHANG Xuehu，et al.Synthesis of magnesium hydroxide nanoneedles and short nanorods on polymer dispersant template［J］.Journal of Materials Research，2007，22（9）：2544-2549.
24	WEN Tao， WU Xilin， TAN Xiaoli，et al.One⁃pot synthesis of water⁃swellable Mg-Al layered double hydroxides and graphene oxide nanocomposites for efficient removal of As（V） from aqueous solutions［J］.ACS Applied Materials & Interfaces，2013，5（8）：3304-3311.
25	JIANG Li， LIU Jianyong， ZHANG Cheng，et al.Synthesis of layered double hydroxides with fermentation liquid of organic waste to extract short⁃chain fatty acids as a biodenitrification carbon source［J］.ACS Sustainable Chemistry & Engineering，2017， 5（10）：9095-9101.
26	JURADO-DAVILA V， SCHNEIDER I A H， FÉRIS L A.Synthesis of Ca-Mg-Al layered double hydroxide from dolomite with ultrasound⁃assisted method.Application in phosphate removal［J］.Inorganic Chemistry Communications，2024，159：111829.
27	LI Changhua， HE Yi， ZHAO Yang，et al.Cataphoretic deposition of an epoxy coating with the incorporation of Ti₃C₂T _x @Mg-Al layered double hydroxide for long⁃term active corrosion protection effect［J］.Progress in Organic Coatings，2023，175：107333.
28	龚聪远.改性镁铝层状双金属氢氧化物对磷的吸附研究［D］.南昌：华东交通大学，2022.
	GONG Congyuan.Study on phosphate adsorption of modified magnesium aluminum layered double hydroxide［D］.Nanchang：East China Jiaotong University，2022.
29	韩晓刚，刘转年，陆亭伊，等.改性聚氯化铝残渣吸附剂制备及其除磷性能［J］.无机盐工业，2019，51（4）：59-62.
	HAN Xiaogang， LIU Zhuannian， LU Tingyi，et al.Preparation of modified polyaluminium chloride residue and its phosphorus removal performance［J］.Inorganic Chemicals Industry，2019，51（4）：59-62.
30	BAKR A A， SAYED N A， SALAMA T M，et al.Potential of Mg-Zn-Al layered double hydroxide（LDH）/montmorillonite nanocomposite in remediation of wastewater containing manganese ions［J］.Research on Chemical Intermediates，2018，44（1）：389-405.
31	彭芬，黄伟，韩涛.Cu-Co负载量对Cu-Co基催化剂催化CH₄-合成气梯阶转化合成C₂ ⁺含氧化合物的影响［J］.高等学校化学学报，2013，34（11）：2587-2593.
	PENG Fen， HUANG Wei， HAN Tao.Effect of Cu-Co loading on catalytic performance of Cu-Co/TiO₂ catalysts in step⁃wise conversion of CH₄ and syngas［J］.Chemical Journal of Chinese Universities，2013，34（11）：2587-2593.
32	魏建文，何泽瑜，林志峰，等.偕胺肟基介孔二氧化硅对Cu²⁺的吸附性能［J］.水处理技术，2017，43（11）：67-72.
	WEI Jianwen， HE Zeyu， LIN Zhifeng，et al.Study on adsorption properties of amidoxime functionalized SBA-15 for Cu²⁺ ［J］.Technology of Water Treatment，2017，43（11）：67-72.
33	REN Chao， WANG Hongtao， JI Junfeng，et al.Molecular scale assessment of defluoridation of coal⁃mining wastewater by calcined Mg/Al layered double hydroxide using ¹⁹F solid⁃state NMR，XPS，and HRTEM［J］.Chemosphere，2022，303（Pt 2）：135072.
34	KONG Lingchao， YAN Qinlin， WANG Yi，et al.Self⁃supported trimetallic NiZnLa nanosheets on hierarchical porous graphene oxide⁃polymer composite fibers for enhanced phosphate removal from water［J］.Journal of Colloid and Interface Science，2022，628（Pt B）：807-818.
35	QIN Jun， SHI Hongyu， LV Qing，et al.Enhanced adsorption effect of defect ordering Mg/Al on layered double hydroxides nanosheets with highly efficient removal of Congo red［J］.Materials & Design，2023，232：112084.
36	KOZAK J， WEBER J， SHEETS T J.Adsorption of prometryn and metolachlor by selected soil organic matter fractions［J］.Soil Science，1983，136（2）：94-101.
37	LUO Xubiao， ZHANG Kai， LUO Jinming，et al.Capturing lithium from wastewater using a fixed bed packed with 3-D MnO₂ ion cages［J］.Environmental Science & Technology，2016，50（23）：13002-13012.

样品	比表面积/ （m²·g^-1）	孔体积/ （m³·g^-1）	平均孔径/ nm
G-LDH	16.24	0.11	25.68
R-LDH	36.83	0.22	23.28
K-LDH	48.47	0.23	18.15
G-LDH*	28.70	0.20	26.12
R-LDH*	29.87	0.21	27.13
K-LDH*	62.75	0.32	19.58

样品	T/℃	位点能量分布范围/（kJ·mol^-1）	平均位点能量/（kJ·mol^-1）
G-LDH	25	16.86~21.55	18.94
	35	17.90~22.70	20.02
	45	19.00~24.01	21.22
R-LDH	25	16.94~21.91	19.09
	35	18.04~23.17	20.27
	45	19.16~24.44	21.45
K-LDH	25	17.65~29.99	21.95
	35	18.82~33.01	23.61
	45	19.96~35.30	25.08
