镁铝水滑石对高铁低钙硅酸盐水泥性能的影响

doi:10.19964/j.issn.1006-4990.2023-0339

摘要/Abstract

摘要：

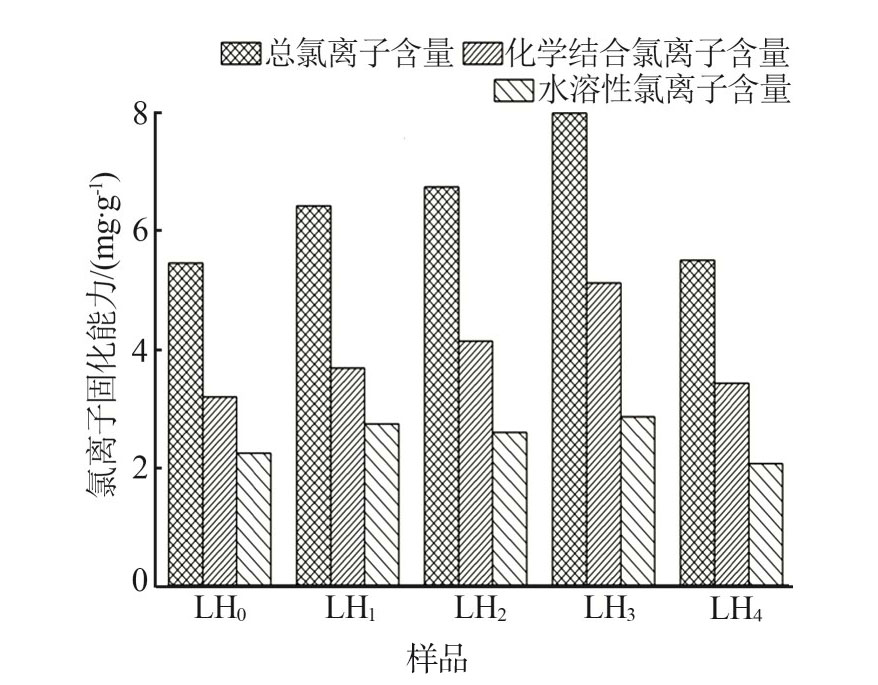

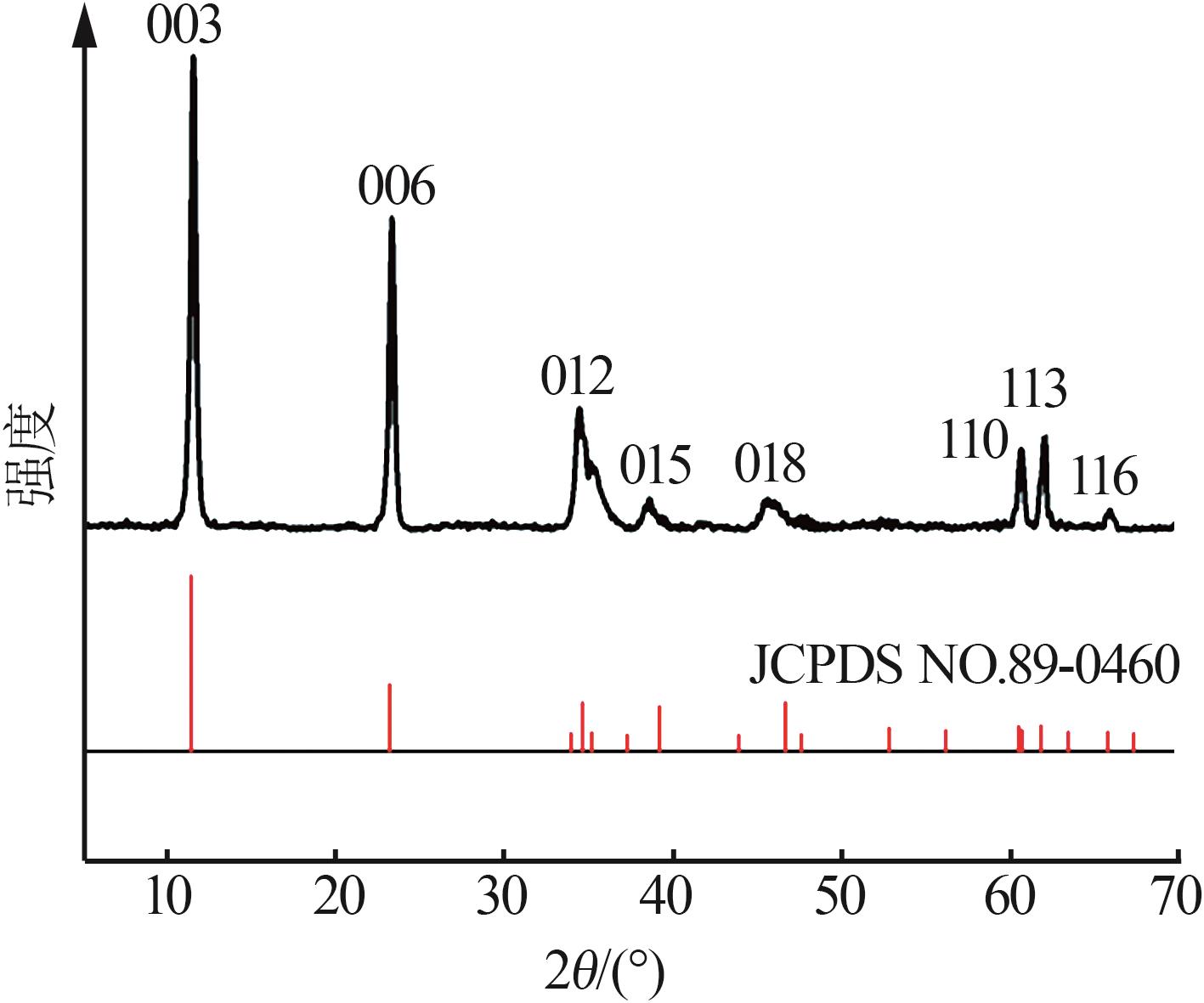

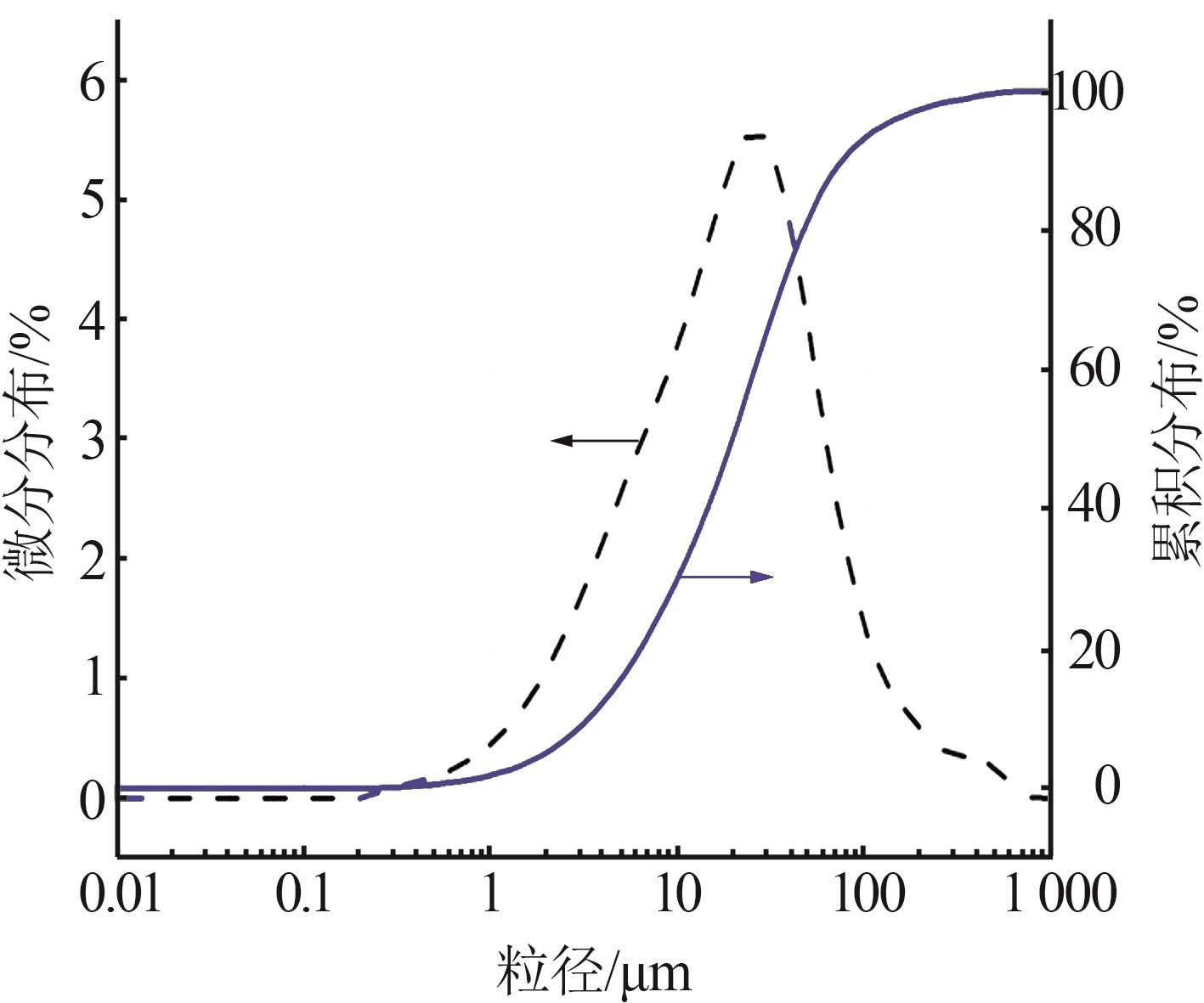

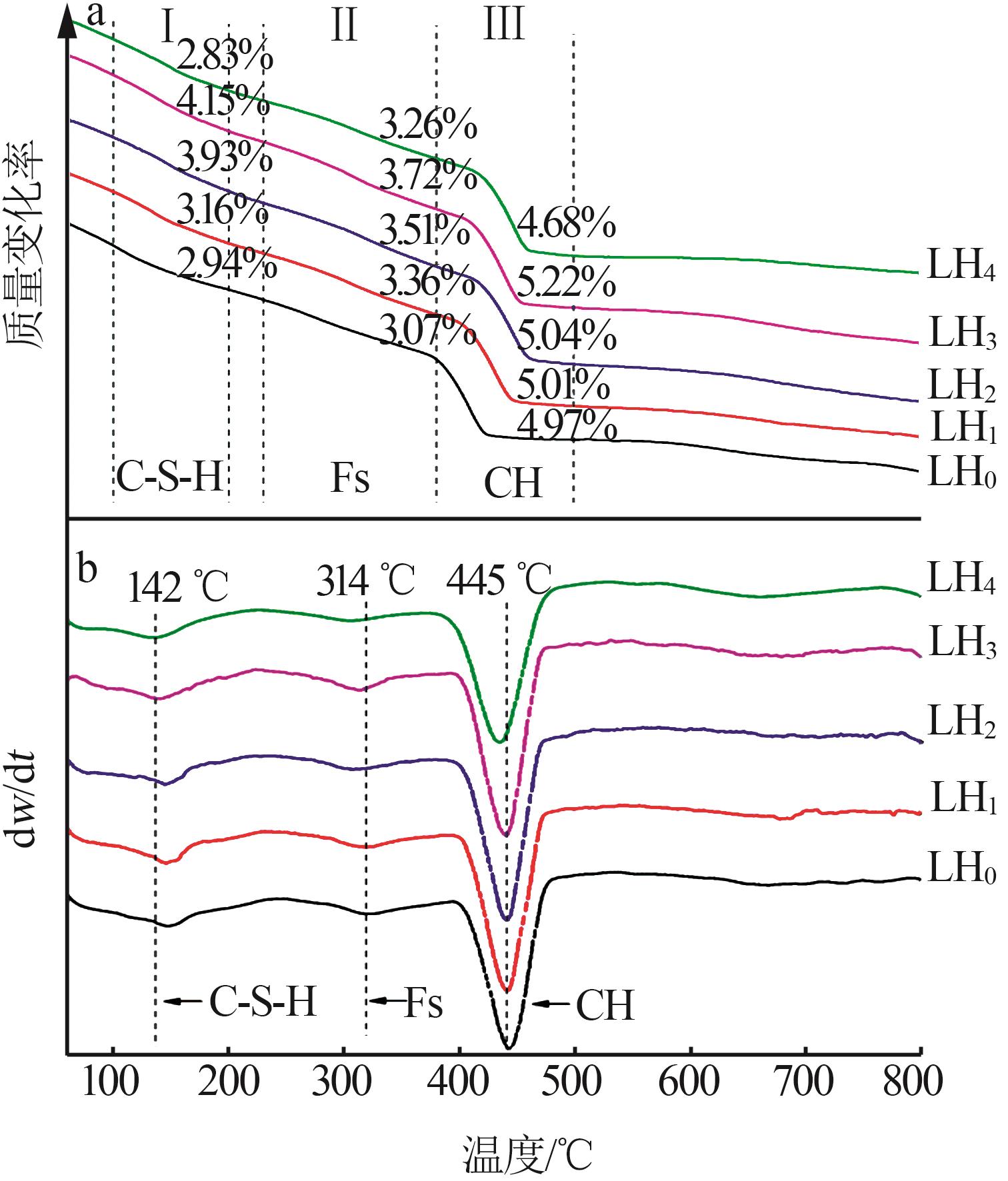

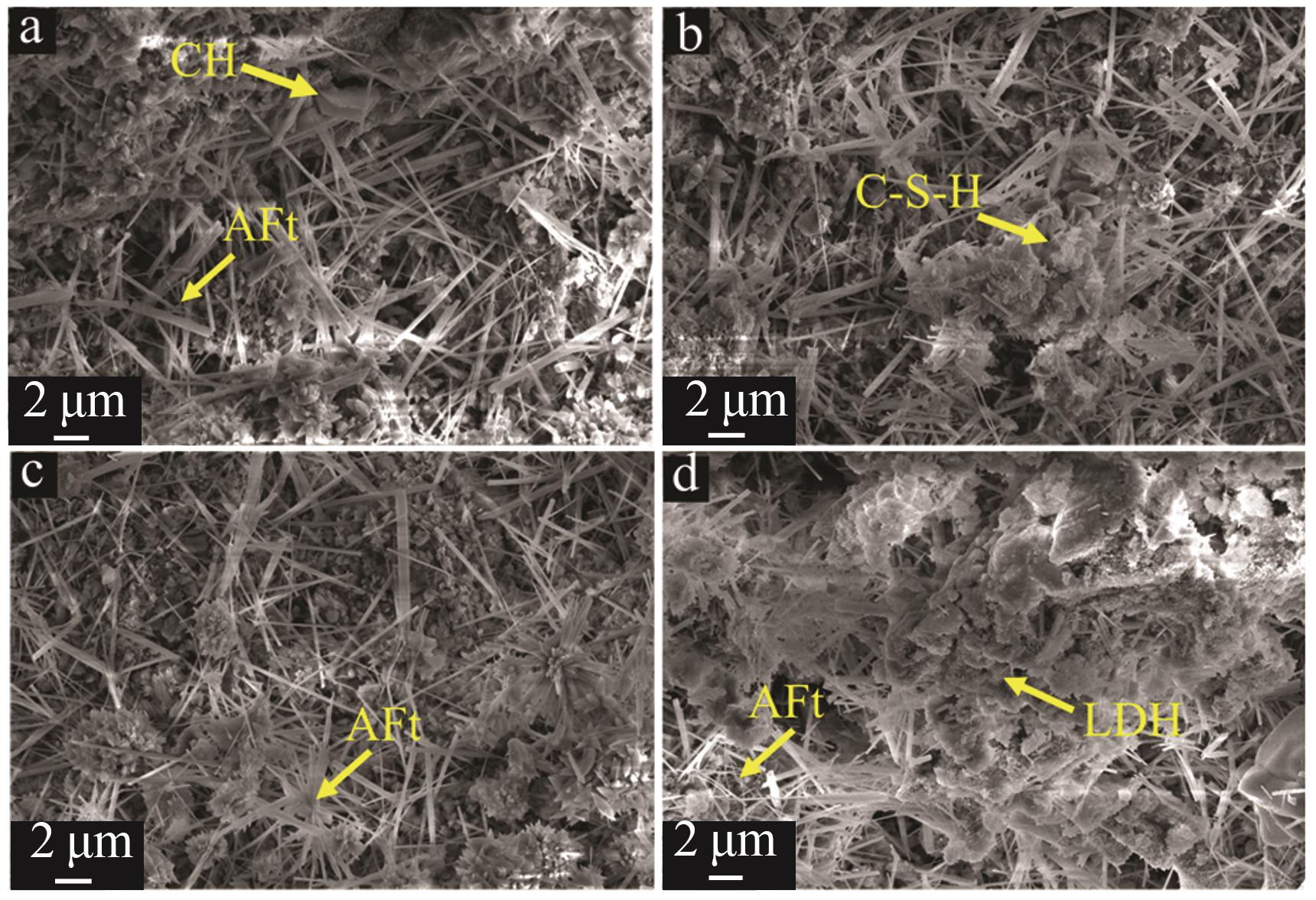

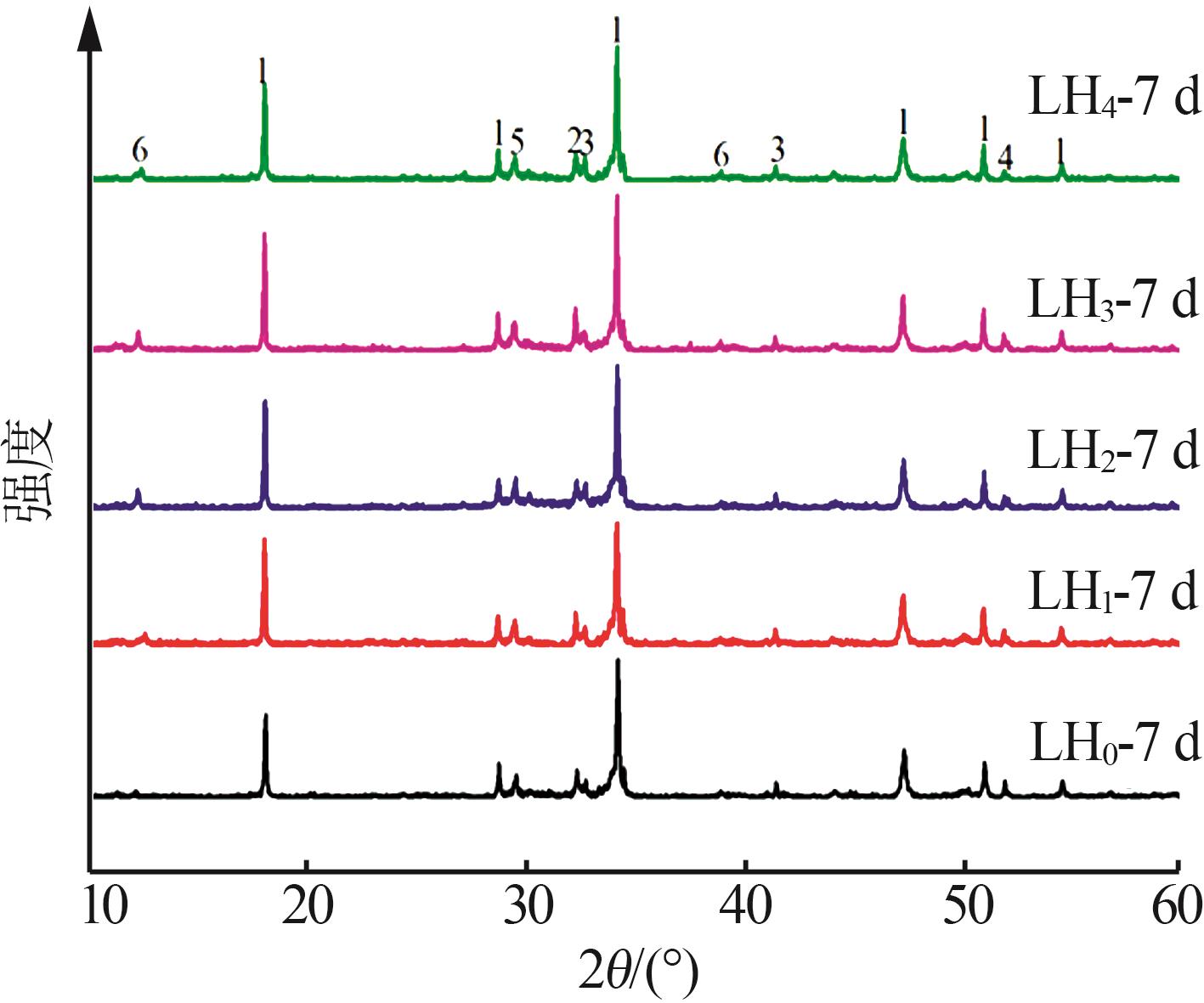

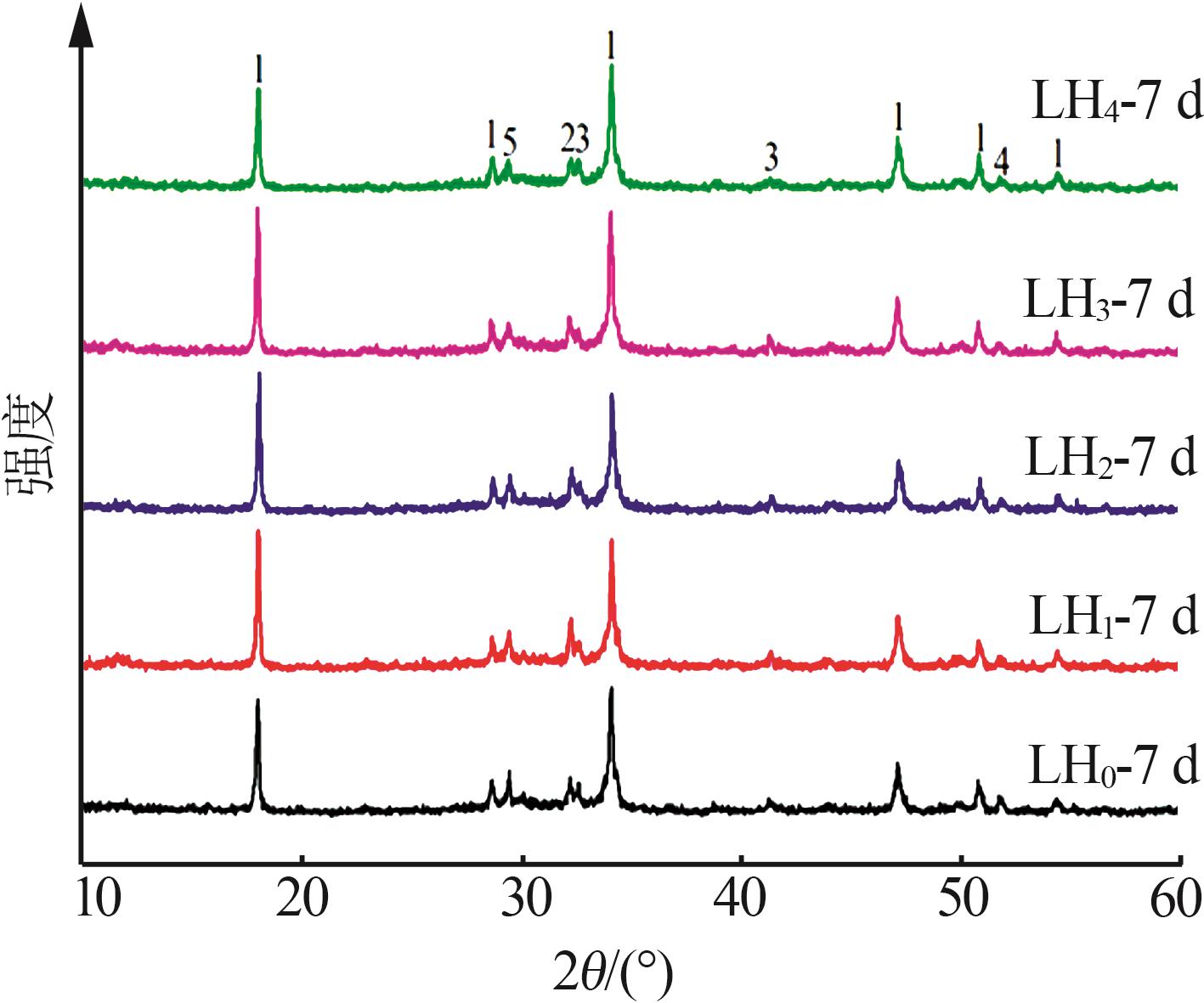

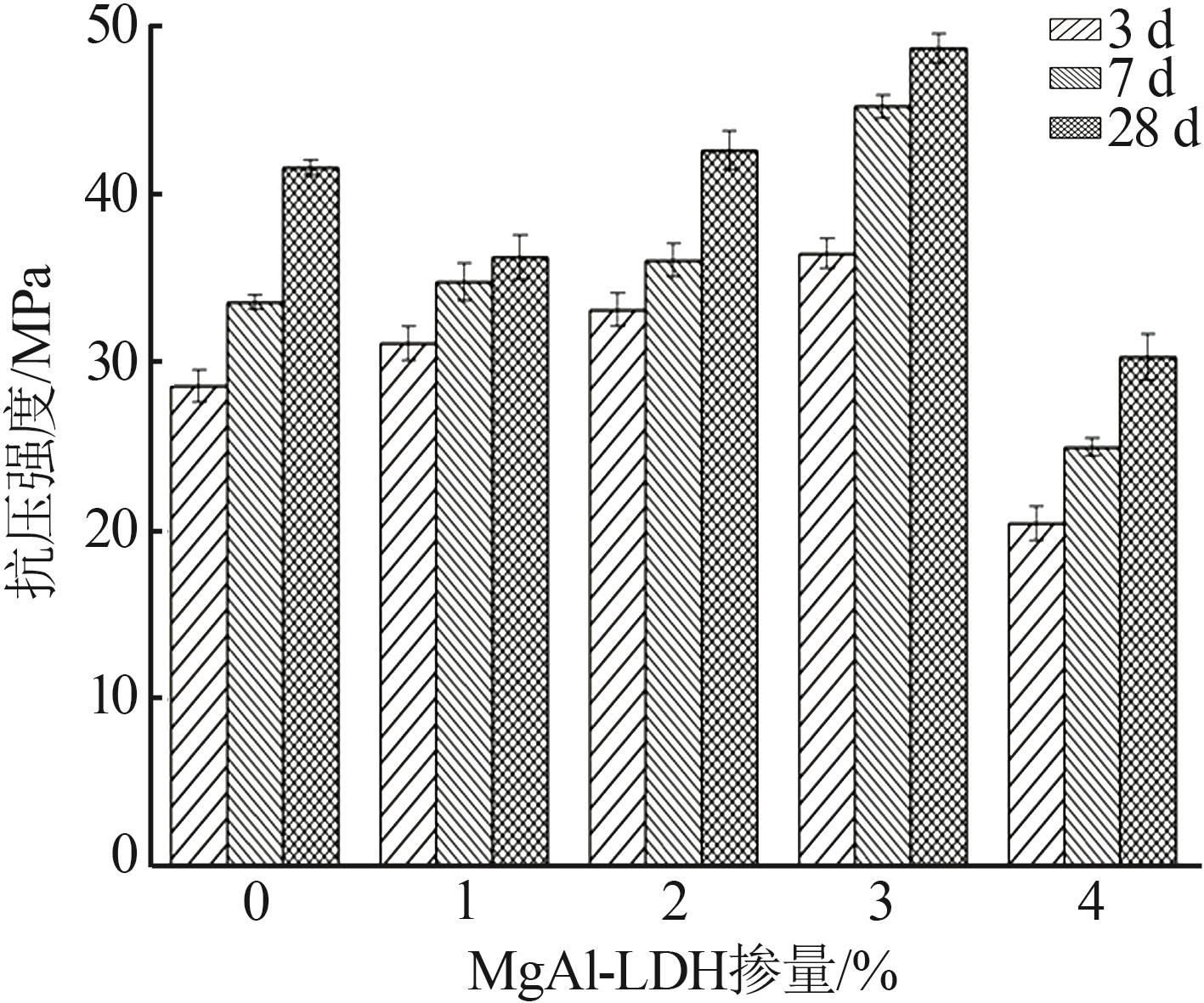

采用成核晶化隔离法合成了镁铝水滑石（MgAl-LDH），并利用石灰石、砂岩和铁矿粉制备了高铁低钙硅酸盐水泥熟料（铁相质量分数为19.6%）。通过X射线衍射（XRD）、热重（TG）、扫描电镜（SEM）和化学分析法，研究了MgAl-LDH掺量对高铁低钙水泥氯离子固化能力、力学性能和微观结构的影响规律。结果表明：MgAl-LDH能显著提升高铁低钙水泥化学固化氯离子能力及力学性能；当MgAl-LDH掺量为3%（质量分数）时，与空白组相比，7 d氯离子固化率提升了46.4%，3、7、28 d抗压强度分别提高了27.5%、34.6%和17.1%。微观测试表明MgAl-LDH能促进高铁低钙水泥早期水化生成更多的水化产物，在一定程度上促进了水泥结构的致密化；并且能促进水化产物和氯离子发生反应生成Friedel′s盐，提升了高铁低钙水泥对氯离子的化学固化量。

关键词: 镁铝水滑石, 高铁低钙水泥, 氯离子固化, 力学性能, Friedel′s盐

Abstract:

MgAl-layered double hydroxides（MgAl-LDH） were synthesized using a separate nucleation and aging steps（SNAS） method，and high-iron low-calcium portland cement（iron phase mass fraction of 19.6%） was prepared by limestone，standstone and iron ore powder.The effects of MgAl-LDH content on the chloride curing ability，mechanical properties and microstructure of high-iron low-calcium cement were studied by X-ray diffraction（XRD），thermogravimetric（TG），scanning electron microscopy（SEM），and chemical analysis methods.The results showed that MgAl-LDH could improve the mechanical properties and chemical curing ability of chloride ions.When MgAl-LDH content was 3%（mass fraction），compared with the blank group，the chloride ion curing rate at 7 d was increased by 46.4%，and the compressive strength at 3，7 d and 28 d was increased by 27.5%，34.6% and 17.1%，respectively.The microscopic tests showed that MgAl-LDH could promote the early hydration of high-iron low-calcium cement to generate more hydration products，and promote the densification of cement structure to a certain extent.And it could promote the reaction of hydration products and chloride ions to form Friedel's salt，and improve the chemical curing amount of chloride ions.

Key words: MgAl-LDH, high-iron low-calcium cement, chloride bingding, mechanical properties, Friedel′s salt

中图分类号:

TQ172

李珂珂, 薛江伟, 王露威, 管学茂. 镁铝水滑石对高铁低钙硅酸盐水泥性能的影响[J]. 无机盐工业, 2024, 56(4): 57-63.

LI Keke, XUE Jiangwei, WANG Luwei, GUAN Xuemao. Effect of MgAl-layered double hydroxides on properties of high-iron low-calcium portland cement[J]. Inorganic Chemicals Industry, 2024, 56(4): 57-63.

图/表 12

表1

表2

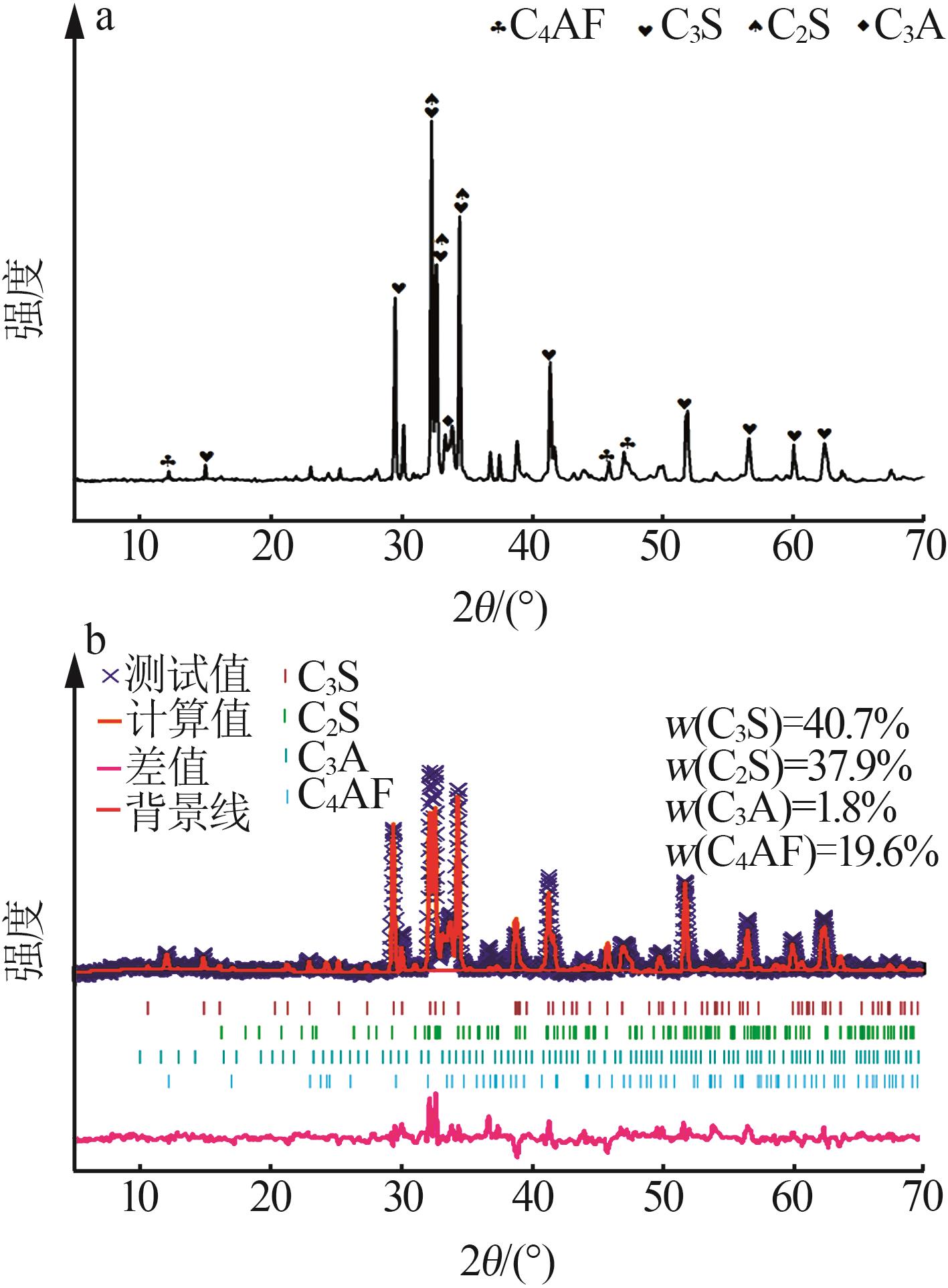

图1

表3

图2

图3

图4

图5

图6

图7

图8

图9

参考文献 23

1	EL-DIEB A S， EL-MAADDAWY T A. Assessment of reinforcement corrosion protection of self-curing concrete［J］. Journal of Building Engineering， 2018， 20：72-80. doi: 10.1016/j.jobe.2018.07.007
2	高金瑞，饶美娟，张克昌，等. 铁相组分对铁相和高铁低钙水泥熟料水化性能及抗侵蚀性能影响［J］. 硅酸盐通报， 2021， 40（4）：1097-1102，1115.
	GAO Jinrui， RAO Meijuan， ZHANG Kechang， et al. Effect of iron phase component on hydration performance and corrosion resistance of iron phase and high-iron low-calcium cement clinker［J］. Bulletin of the Chinese Ceramic Society， 2021， 40（4）：1097-1102，1115.
3	张高展，王宇譞，杨军，等. 骨料对混凝土中氯离子传输特性的影响进展［J］. 功能材料， 2022， 53（8）：8036-8044. doi: 10.3969/j.issn.1001-9731.2022.08.006
	ZHANG Gaozhan， WANG Yuxuan， YANG Jun， et al. Review on chloride ion transport behavior in concrete materials：The influence of aggregate［J］. Journal of Functional Materials， 2022， 53（8）：8036-8044. doi: 10.3969/j.issn.1001-9731.2022.08.006
4	张忠飞，陈平，赵艳荣，等. 不同C₄AF含量高铁低钙硅酸盐水泥性能研究［J］. 非金属矿， 2021， 44（4）：44-46，49.
	ZHANG Zhongfei， CHEN Ping， ZHAO Yanrong， et al. Study on properties of high-iron low-calcium Portland cement with different C₄AF content［J］. Non-Metallic Mines， 2021， 44（4）：44-46，49.
5	CUESTA A， SANTACRUZ I， SANFÉLIX S G， et al. Hydration of C₄AF in the presence of other phases：A synchrotron X-ray powder diffraction study［J］. Construction and Building Materials， 2015， 101：818-827. doi: 10.1016/j.conbuildmat.2015.10.114
6	ROSE J， BÉNARD A， MRABET S EL， et al. Evolution of iron speciation during hydration of C₄AF［J］. Waste Management， 2006， 26（7）：720-724. pmid: 16697177
7	XUE Jiangwei， LIU Songhui， MA Xiaoe， et al. Effect of different gypsum dosage on the chloride binding properties of C₄AF hydrated paste［J］. Construction and Building Materials， 2022， 315：125562. doi: 10.1016/j.conbuildmat.2021.125562
8	邹瑜. LDHs功能材料在建筑领域的应用研究进展［J］. 无机盐工业， 2022， 54（6）：13-22.
	ZOU Yu. Research progress on application of LDHs functional materials in field of construction［J］. Inorganic Chemicals Industry， 2022， 54（6）：13-22.
9	宋学锋，张俊涛，崔贺龙，等. 热处理水滑石对普通硅酸盐水泥和碱矿渣水泥抗碳化性能的影响［J］. 硅酸盐通报， 2019， 38（11）：3379-3384.
	SONG Xuefeng， ZHANG Juntao， CUI Helong， et al. Effect of calcined layered double hydroxides on carbonation resistance of ordinary Portland cement and alkali-activated slag cement［J］. Bulletin of the Chinese Ceramic Society， 2019， 38（11）：3379-3384.
10	GUAN Xuemao， LI Haiyan， LUO Shuqiong， et al. Influence of LiAl-layered double hydroxides with 3D micro-nano structures on the properties of calcium sulphoaluminate cement clinker［J］. Cement and Concrete Composites， 2016， 70：15-23. doi: 10.1016/j.cemconcomp.2016.03.009
11	李海艳，刘小星，司鹤洋，等. 纳米类水滑石对硫铝酸盐水泥熟料水化硬化规律的影响［J］. 硅酸盐学报， 2018， 46（7）：887-894.
	LI Haiyan， LIU Xiaoxing， SI Heyang， et al. Effect of nano-layered double hydroxides on hydration and hardening of calcium sulphoaluminate cement clinker［J］. Journal of the Chinese Ceramic Society， 2018， 46（7）：887-894.
12	FLOREA M V A， BROUWERS H J H. Chloride binding related to hydration products［J］. Cement and Concrete Research， 2012， 42（2）：282-290. doi: 10.1016/j.cemconres.2011.09.016
13	刘松辉，管学茂，邱满，等. 通过加速碳化激发γ-C₂S矿物的活性［J］. 硅酸盐学报， 2016， 44（5）：658-662.
	LIU Songhui， GUAN Xuemao， QIU Man， et al. Activation of γ-C₂S mineral by accelerated carbonation［J］. Journal of the Chinese Ceramic Society， 2016， 44（5）：658-662.
14	畅祥祥，刘松辉，张程，等. 胶砂比对低钙固碳胶凝材料砂浆碳化硬化性能的影响［J］. 功能材料， 2022， 53（4）：4142- 4149. doi: 10.3969/j.issn.1001-9731.2022.04.019
	CHANG Xiangxiang， LIU Songhui， ZHANG Cheng， et al. Effect of cement-sand ratio on carbonation hardening properties of low calcium CO₂ sequestration binder mortar［J］. Journal of Functional Materials， 2022， 53（4）：4142-4149. doi: 10.3969/j.issn.1001-9731.2022.04.019
15	TANG Luping， NILSSON L O. Chloride binding capacity and binding isotherms of OPC pastes and mortars［J］. Cement and Concrete Research， 1993， 23（2）：247-253. doi: 10.1016/0008-8846(93)90089-R
16	ZHAO Ruiqi， ZHANG Li， FAN Guangxin， et al. Probing the exact form and doping preference of magnesium in ordinary Portland cement clinker phases：A study from experiments and DFT simulations［J］. Cement and Concrete Research， 2021， 144：106420. doi: 10.1016/j.cemconres.2021.106420
17	ÁLVAREZ-PINAZO G， CUESTA A， GARCÍA-MATÉ M， et al. Rietveld quantitative phase analysis of Yeelimite-containing cements［J］. Cement and Concrete Research， 2012， 42（7）：960- 971. doi: 10.1016/j.cemconres.2012.03.018
18	MATSCHEI T， LOTHENBACH B， GLASSER F P. The AFm phase in Portland cement［J］. Cement and Concrete Research， 2007， 37（2）：118-130. doi: 10.1016/j.cemconres.2006.10.010
19	FORTUNE J M， COEY J M D. Hydration products of calcium aluminoferrite［J］. Cement and Concrete Research， 1983， 13（5）：696-702. doi: 10.1016/0008-8846(83)90060-1
20	GENG Jian， PAN Chonggen， WANG Yu， et al. Chloride binding in cement paste with calcined Mg-Al-CO₃ LDH（CLDH） under different conditions［J］. Construction and Building Materials， 2021， 273：121678. doi: 10.1016/j.conbuildmat.2020.121678
21	腾一标. 三乙醇胺对水泥基材料固化氯离子性能的影响［D］. 焦作：河南理工大学， 2022.
	TENG Yibiao. Effect of triethanolamine on binding chloride ion properties of cement-based materials［D］. Jiaozuo： Henan Polytechnic University， 2022.
22	苏少龙，曲晓龙，钟读乐，等. 工业氢氧化钙中氧化钙、氢氧化钙及碳酸钙测定方法的研究［J］. 无机盐工业， 2020， 52（5）：75-77.
	SU Shaolong， QU Xiaolong， ZHONG Dule， et al. Study on determination of CaO，Ca（OH）₂ and CaCO₃ in industrial calcium hydroxide［J］. Inorganic Chemicals Industry， 2020， 52（5）：75-77.
23	朱明，曾浪，饶美娟. 高铁低钙硅酸盐水泥体系的抗氯离子侵蚀性能研究［J］. 硅酸盐通报， 2018， 37（10）：3136-3140.
	ZHU Ming， ZENG Lang， RAO Meijuan. Resistance to chloride ion erosion of high-iron low-calcium silicate cement［J］. Bulletin of the Chinese Ceramic Society， 2018， 37（10）：3136-3140.

原料	烧失量	w（SiO₂）	w（Al₂O₃）	w（Fe₂O₃）	w（CaO）	w（MgO）
石灰石	38.48	6.60	3.71	2.65	47.42	1.10
砂岩	1.81	90.07	4.04	2.59	1.07	0.41
铁矿粉	9.37	59.24	2.66	26.24	1.88	0.49

组别	m（镁铝水滑石）/g	m（高铁低钙水泥）/g	m（水）/g
LH₀	0.00	180	72.00
LH₁	1.80	180	72.72
LH₂	3.60	180	73.44
LH₃	5.40	180	74.16
LH₄	7.20	180	74.88

[1]	余舟, 何兆益, 唐亮, 何盛, 肖海鑫, 肖懿训. 典型硫酸盐固废复合胶凝材料制备与微观特性研究[J]. 无机盐工业, 2024, 56(4): 90-97.
[2]	崔庚寅, 谢浪, 陆跃贤, 孔德文, 王玲玲. 基于RSM优化玄武岩纤维增强磷石膏基复合材料力学性能[J]. 无机盐工业, 2023, 55(8): 116-123.
[3]	王悦, 方国祥, 张道明, 王维成. 纳米二氧化硅对水硬性石灰胶凝性能的影响[J]. 无机盐工业, 2023, 55(7): 75-80.
[4]	徐丽, 房可能, 毕永香, 杨敏, 陈前林. 改性粒状硫酸钙制备及其在聚氯乙烯中的应用[J]. 无机盐工业, 2023, 55(3): 104-112.
[5]	李云飞, 刘蜀庆, 唐盛伟, 张涛. 常压Mg-Na复合盐溶液体系制备α-半水石膏[J]. 无机盐工业, 2023, 55(11): 100-106.
[6]	李森, 王进, 王莹莹, 蔡铭放. NaA分子筛的合成和改性及其在聚氨酯体系中的应用[J]. 无机盐工业, 2023, 55(10): 78-85.
[7]	陈明胜,刘鹏,孔德文,李元,于可,黄彦森,武宁波,常娟娟. 外掺料对磷石膏基胶凝材料力学及导热性能的影响[J]. 无机盐工业, 2022, 54(9): 113-118.
[8]	许晴莹,杨鼎宜,吕伟,李想,钱云峰,杜保聪. 球磨时间对磷石膏基胶凝材料性能影响研究[J]. 无机盐工业, 2022, 54(5): 101-108.
[9]	徐莉华,黄政,张星,杜怀明,陈晓超,黄斌. 天然气制乙炔副产炭黑/白炭黑复合材料的制备与性能研究[J]. 无机盐工业, 2022, 54(5): 121-125.
[10]	王缘,王智,秦洪一. 湿法解毒铁铬渣作混凝土掺合料的性能研究[J]. 无机盐工业, 2022, 54(3): 87-90.
[11]	吕方涛,周银笙,孔德文,陈思翰,安红芳,王玲玲. 混杂纤维对脱硫石膏基复合胶凝材料性能影响[J]. 无机盐工业, 2022, 54(10): 127-132.
[12]	刘玉洪,尹春林,马顺友,颜欣,袁小超,冷建军,张进. 利用铝热还原金属铬炉渣制备彩色氧化锆陶瓷[J]. 无机盐工业, 2021, 53(3): 78-83.
[13]	郑楠,田朋,朱兴坤,孙雪,庞洪昌,宁桂玲. 碱式碳酸镁基复合阻燃剂的制备及其阻燃性能研究[J]. 无机盐工业, 2021, 53(2): 47-50.
[14]	王国胜,韩思宇,唐凤翔,徐榕徽. 改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究[J]. 无机盐工业, 2020, 52(3): 51-54.
[15]	贾鹏里. 利用磷酸镁水泥固化富集型重金属铜和镍研究[J]. 无机盐工业, 2020, 52(3): 94-97.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
