Zn/Co-ZIF衍生多孔碳钯基催化剂的制备及在甲酸制氢中的应用

doi:10.19964/j.issn.1006-4990.2023-0517

摘要/Abstract

摘要：

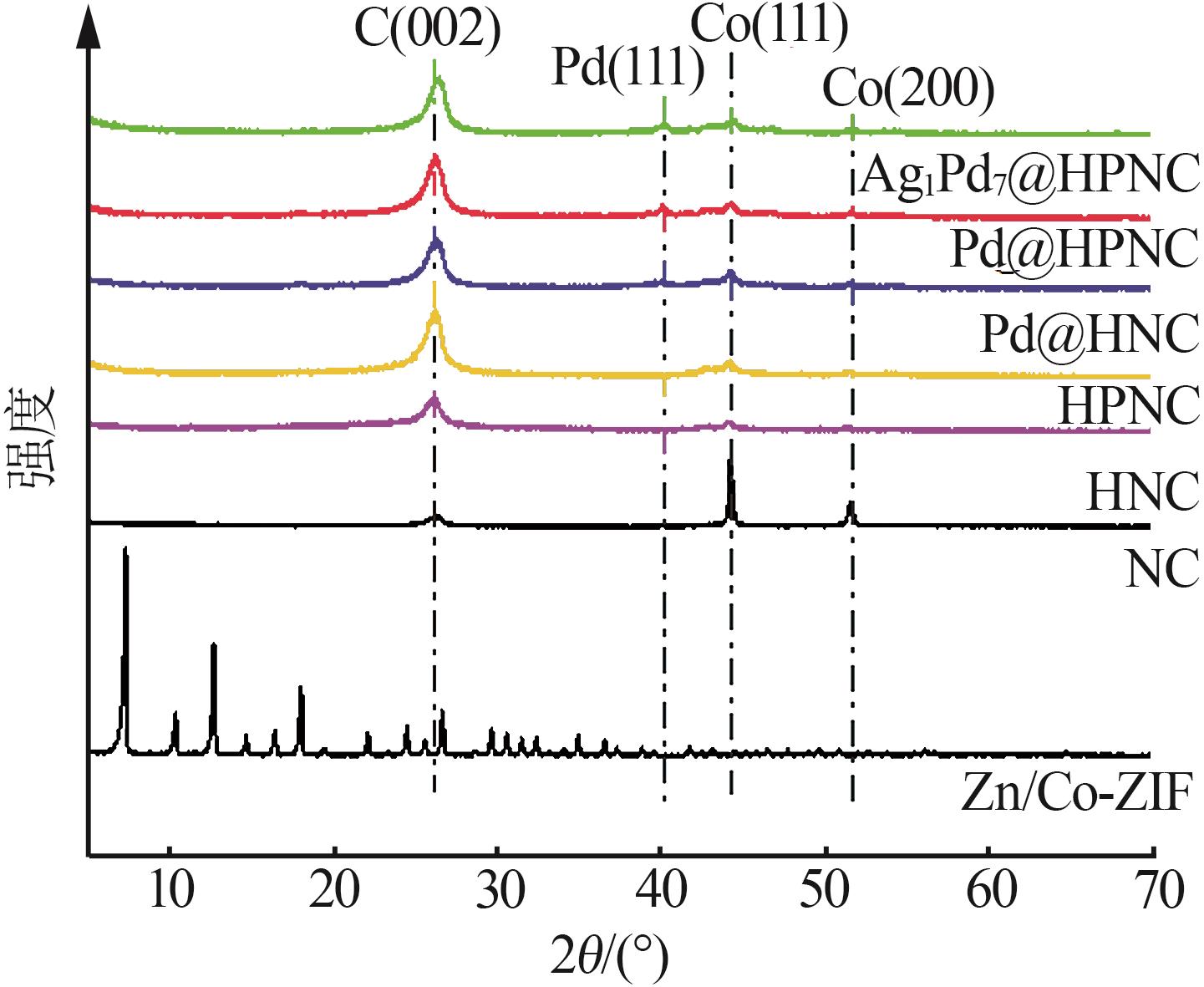

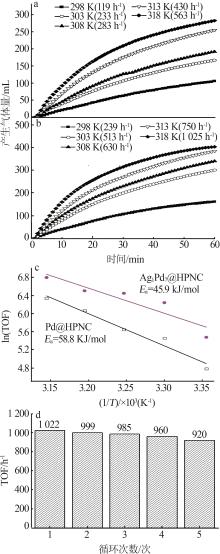

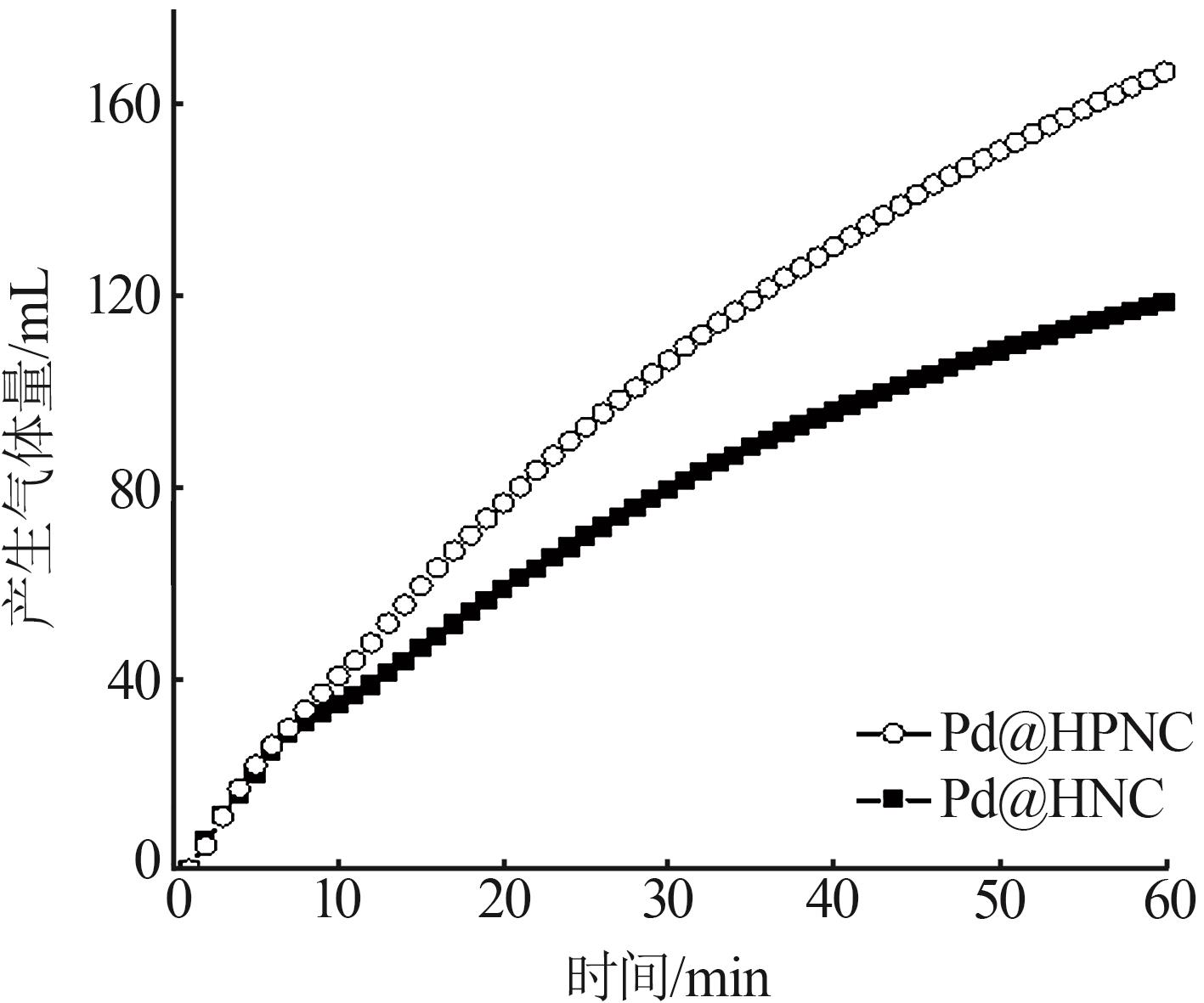

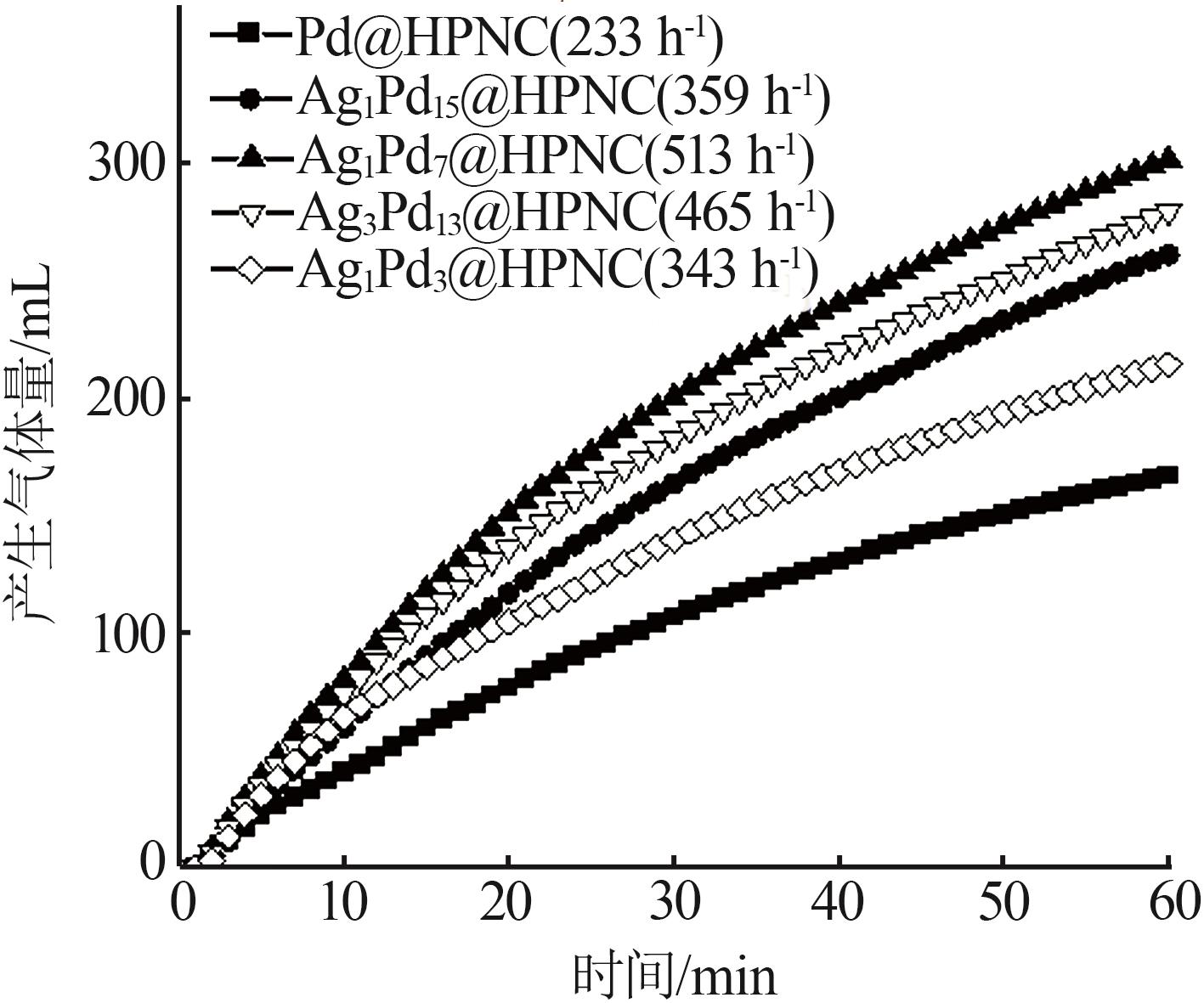

通过浸渍还原法将Pd、Ag等锚定在经过HNO₃酸化和（NH₄）₂HPO₄磷化处理得到的Zn/Co-ZIF衍生HPNC多孔碳上，制备出高活性的Ag₁Pd₇@HPNC催化剂。采用XRD、TEM、SEM和EDS等系列表征手段对Zn/Co-ZIF、多孔碳载体和制备的催化剂进行了表征分析和系统测试。结果表明，多孔碳中的Zn和大部分的Co物种可通过高温焙烧和酸化处理方式被有效去除，小尺寸的Pd和Ag纳米颗粒可高效负载于HPNC多孔碳载体的表面。通过探究不同载体及银钯不同的质量比对催化剂催化活性的影响，证明了Ag₁Pd₇@HPNC催化剂具有优异的甲酸催化性能。甲酸分解实验表明，经（NH₄）₂HPO₄处理后的Pd@HPNC催化剂活性优于未处理的Pd@HNC催化剂活性。掺杂Ag会进一步提高Ag _x Pd _y @HPNC（x>0）双金属催化剂的催化活性，其中当m_Ag∶m_Pd=1∶7时，Ag₁Pd₇@HPNC催化甲酸分解活性最佳，在318 K条件下甲酸分解的转化频率（TOF）可达1 025 h^-1；并且该催化剂循环使用5次后TOF仍保持为920 h^-1，表明其具有良好的循环稳定性。Ag₁Pd₇@HPNC在甲酸催化脱氢方面展示了较好的应用前景。

关键词: 甲酸, 制氢, ZIF, 钯基化剂, 多孔碳

Abstract:

Highly active Ag₁Pd₇@HPNC catalyst were obtained through anchoring Ag and Pd on Zn/Co-ZIF derived nitrogen-doped porous carbon（HPNC），which was obtained by HNO₃immersion and（NH₄）₂HPO₄ phosphating.Zn/Co-ZIF，porous carbon supports and prepared catalysts were characterized and systematically analyzed by a series of characterization methods such as XRD，TEM，SEM and EDS，etc.The results showed that Zn and most of Co species in porous carbon could be effectively removed by high-temperature sintering and acidification treatment，and small-size Pd and Ag nanoparticles could be efficiently loaded on the surface of HPNC porous carbon carriers.By exploring the effects of different catalyst supports and different m_Ag∶m_Pd on the catalyst catalysts，it was demonstrated that the Ag₁Pd₇@HPNC catalysts had excellent formic acid catalytic activity.The formic acid dehydrogenation experiment showed that the catalytic activity of Pd@HPNC treated by（NH₄）₂HPO₄ was superior to that of untreated Pd@HNC catalyst，and the catalytic activity of Ag _x Pd _y @HPNC （x>0） prepared by doping Ag species had been further improved.When the mass ratio of m_Ag∶m_Pd=1∶7，the catalytic activity of Ag₁Pd₇@HPNC for formic acid decomposition was optimal with a turnover frequency（TOF） of 1 025 h^-1for formic acid at 318 K，and the catalyst was recycled for five times with the TOF value of 920 h^-1，indicating its good recycling stability.Ag₁Pd₇@HPNC showed a good application prospect to formic acid dehydrogenation.

Key words: formic acid, hydrogen production, ZIF, Pd catalyst, porous carbon

中图分类号:

TQ132.41

刘青翠, 李云青, 庞瑞琪, 田亚萍, 陈一莹, 李芳, 李其明. Zn/Co-ZIF衍生多孔碳钯基催化剂的制备及在甲酸制氢中的应用[J]. 无机盐工业, 2024, 56(6): 147-152.

LIU Qingcui, LI Yunqing, PANG Ruiqi, TIAN Yaping, CHEN Yiying, LI Fang, LI Qiming. Preparation of Zn/Co-ZIF derived porous carbon supported Pd as catalyst and its application to formic acid dehydrogenation[J]. Inorganic Chemicals Industry, 2024, 56(6): 147-152.

图/表 7

图1

图2

图3

图4

图5

图6

图7

参考文献 20

1	KAR S， RAUCH M， LEITUS G，et al.Highly efficient additive-free dehydrogenation of neat formic acid［J］.Nature Catalysis，2021，4：193-201.
2	李锦宽，杨德伟，李豪博，等.光催化水解制氢反应器温度场的数值分析［J］.辽宁石油化工大学学报，2019，39（1）：1-9.
	LI Jinkuan， YANG Dewei， LI Haobo，et al.Numerical analysis of temperature field of photocatalytic hydrolysis hydrogen production reactor［J］.Journal of Liaoning Shihua University，2019，39（1）：1-9.
3	邱小魁，张若凡，王小燕，等.竹茹丝炭负载钌催化剂光催化氨硼烷水解产氢研究［J］.无机盐工业，2023，55（10）：153-158.
	QIU Xiaokui， ZHANG Ruofan， WANG Xiaoyan，et al.Research on bamboo shavings carbon supported ruthenium catalysts for hydrogen generation from photocatalytic hydrolysis of ammonia bora-ne［J］.Inorganic Chemicals Industry，2023，55（10）：153-158.
4	LIU Mingxu， XU Yuankang， MENG Yu，et al.Heterogeneous catalysis for carbon dioxide mediated hydrogen storage technology based on formic acid［J］.Advanced Energy Materials，2022，12（31）：2200817.
5	ZHONG Heng， IGUCHI M， CHATTERJEE M，et al.Formic acid-based liquid organic hydrogen carrier system with heterogeneous catalysts［J］.Advanced Sustainable Systems，2018，2（2）：1700161.
6	ZHANG Xiaoyu， SHANG Ningzhao， ZHOU Xin，et al.AgPd-MnO _x supported on carbon nanospheres：An efficient catalyst for dehydrogenation of formic acid［J］.New Journal of Chemistry，2017， 41（9）：3443-3449.
7	AKBAYRAK S， TONBUL Y， ÖZKAR S.Nanoceria supported palladium（0） nanoparticles：Superb catalyst in dehydrogenation of formic acid at room temperature［J］.Applied Catalysis B：Environmental，2017，206：384-392.
8	SUN Qiming， CHEN B W J， WANG Ning，et al.Zeolite-encaged Pd-Mn nanocatalysts for CO₂ hydrogenation and formic acid dehydrogenation［J］.Angewandte Chemie，2020，59（45）：20183-20191.
9	WU Chao， IRSHAD F， LUO Maowei，et al.Ruthenium complexes immobilized on an azolium based metal organic framework for highly efficient conversion of CO₂ into formic acid［J］.ChemCatChem，2019，11（4）：1256-1263.
10	SAPTAL V B， BHANAGE B M.Current advances in heterogeneous catalysts for the synthesis of cyclic carbonates from carbon dioxide［J］.Current Opinion in Green and Sustainable Chemistry，2017，3：1-10.
11	MOHR Y， ALVES-FAVARO M， RAJAPAKSHA R，et al.Heterogenization of a molecular Ni catalyst within a porous macroligand for the direct C—H arylation of heteroarenes［J］.ACS Catalysis，2021，11（6）：3507-3515.
12	LIU Huimin， WEI Li， LIU Fei，et al.Homogeneous，heterogeneous，and biological catalysts for electrochemical N₂ reduction toward NH₃ under ambient conditions［J］.ACS Catalysis，2019，9（6）：5245-5267.
13	DEBECKER D P， SMEETS V， VAN DER VERREN M，et al.Hybrid chemoenzymatic heterogeneous catalysts［J］.Current Opinion in Green and Sustainable Chemistry，2021，28：100437.
14	LI Zhangpeng， XU Qiang.Metal-nanoparticle-catalyzed hydrogen generation from formic acid［J］.Accounts of Chemical Research，2017，50（6）：1449-1458.
15	SOLYMOSI F，KOÓS， LILIOM N，et al.Production of CO-free H₂ from formic acid.A comparative study of the catalytic behavior of Pt metals on a carbon support［J］.Journal of Catalysis，2011，279（1）：213-219.
16	WILLIAMS R， CRANDALL R S， BLOOM A.Use of carbon dioxide in energy storage［J］.Applied Physics Letters，1978，33（5）：381-383.
17	YAO Fang， LI Xiao， WAN Chao，et al.Highly efficient hydrogen release from formic acid using a graphitic carbon nitride-supported AgPd nanoparticle catalyst［J］.Applied Surface Science，2017，426：605-611.
18	ARAFAT Y， AZHAR M R，ZHONG，Yijiu，et al.Advances in Zeolite Imidazolate Frameworks（ZIFs） Derived Bifunctional Oxygen Electrocatalysts and Their Application in Zinc-Air Batteries［J］.Advanced Energy Materials，2021，11（26）：2100514.
19	李想，张艳梅，张静，等.UiO-66-NH₂负载Pd催化剂的合成、表征及其催化反应［J］.辽宁石油化工大学学报，2017，37（1）：8-13.
	LI Xiang， ZHANG Yanmei， ZHANG Jing，et al.Synthesis，characterization and catalytic reaction of UiO-66-NH₂ supported Pd catalyst［J］.Journal of Liaoning Shihua University，2017，37（1）：8-13.
20	YAO Mengqin， YE Yuling， CHEN Honglin，et al.Porous carbon supported Pd as catalysts for boosting formic acid dehydrogenation［J］.International Journal of Hydrogen Energy，2020，45（35）：17398-17409.
